Замена топливного фильтра в ford focus 2

Меняем в Ford Focus 1

Топливный фильтр в этих авто расположен непосредственно в нише бензобака под задним пассажирским сидением. Если вы решили произвести замену компонента тонкой очистки на своем «железном коне» Форд Фокус 1 своими руками, то следует заранее подготовить все, что может вам понадобиться в процессе работы.

Что подготовить?

Чтобы заменить этот элемент топливной системы своими руками, как минимум, вам потребуется яма, эстакада или подъемник. Что касается инструментов, то запаситесь заранее:

• гаечным ключом или головкой на «8»;
• воротком с удлинителем;
• гаечным ключом можно головкой на «7»;
• разумеется — новым топливным фильтром тонкой очистки.

Последовательность работ

Теперь рассмотрим пошаговую инструкцию по замене элемента в Форд Фокус 1.

1. Итак, заезжаем на яму или эстакаду.
2. Открываем капот и на блоке предохранителей ищем тот предохранитель, который отвечает за функционирование бензонасоса. Этот предохранитель нужно извлечь при помощи специальных щипцов.
3. Когда предохранитель демонтирован, включайте зажигание и заводите мотор. Двигатель Форд Фокус должен проработать до тех пор, пока не заглохнет сам по себе. Когда машина заглушилась, необходимо еще раз прокрутить стартер чтобы убедиться, что весь бензин, который находился в топливопроводе, израсходован.

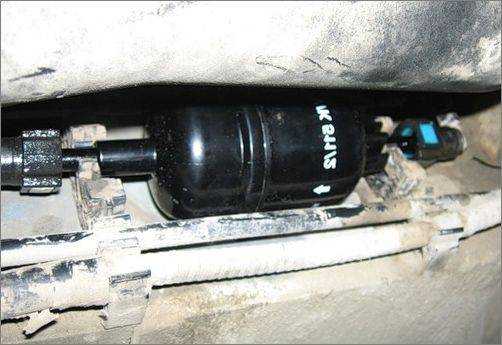

4. Теперь нужно залезть под автомобиль. Топливный фильтр, как сказано выше, расположен в нише возле бензобака, его вы увидите с правой стороны задней части авто.
5. Теперь нужно отсоединить разъем на фильтре. Не трогаем только зеленый разъем, он более широкий и отвечает за обратную подачу топлива в бак.
6. Демонтаж особого труда не займет, если возникли трудности с отсоединением, то попробуйте очистить разъем от грязи.
7. Отсоединяя патрубки будьте внимательными, поскольку из них, а также из фильтра, могут брызнуть остатки топлива.
8. Теперь берем головку или гаечный ключ на «8» и откручиваем болт крепления фильтра к кузову автомобиля.
9. Далее снимаем фильтр вместе с креплением.
10. Чтобы достать фильтр из крепления берем гаечный ключ на «7» и ослабеваем саморез.
11. Теперь ставим на место новый фильтр. Все действия нужно производить строго в обратной последовательности, а новый фильтр должен стать так же как стоял старый.
12. Поставив на место компонент тонкой очистки, нужно подключить патрубки топливопровода. Когда вы услышите щелчок во время монтажа, патрубки можно считать подключенными.
13. Не забываем о предохранителе — он ставится в последнюю очередь.

Топливный фильтр на Фокус 2 — где находиться, какой ставить?

На Фокусах 2 с бензиновыми моторами 1.4, 1.6, 1.8, 2.0 и 2.5 топливный фильтр находится в бензобаке, и встроен в специальный топливный модуль, в сборе с насосом, сеткой, поплавком и датчиками. Артикул модуля — Ford 1602781. Также применяется и на Ford C-max. Он никак не отличается в зависимости от периода выпуска авто, или же проведенного рестайлинга. Отдельного же артикула для фильтра тонкой очистки топлива нет, так как все продается только в сборе (с модулем), и рассчитано на весь срок службы насоса. Но, несмотря на это, основной ТФ все таки можно поменять, но только на неоригинальный заменитель. Список самых популярных аналогов ниже в таблице.

Стоит помнить, что на втором поколении Фокуса под задним сидением нет специального лючка для удобного доступа к топливному модулю. Над ним есть только маленькое отверстие для электропроводки, идущей к насосу. Согласно рекомендациям производителей, чтобы добраться к нему, нужно снимать бензобак. Но, некоторые водители просто делают врезку под задним сидением, чтобы можно было удобно вытягивать топливный узел. Производитель же этого делать не рекомендует, чтобы случайно не нарушить жесткость кузова автомобиля.

Кроме обычных бензиновых версий, также выпускалась модификация Фокуса 2 с моторами 1.6 и 2.0, на которой устанавливалась заводская установка ГБО. Топливный фильтр для такого автомобиля имеет артикул 1684531. Выносной, устанавливался под капотом. Проверенных аналогов, а также размеров для данной запчасти нет.

Что касается фильтра сетки, то у нее тоже нет отдельного артикула, так как продается вместе с модулем. Но при необходимости замены чаще всего ставят от Тойоты, а именно – 2321774021.

Топливный фильтр для Форд Фокус 2 дизель

На Фокуса 2 с дизельными моторами фильтр тонкой очистки топлива вынесен отдельно из бака, в подкапотное пространство. Отличается он в зависимости от объема двигателя, и частично – от проведенного рестайлинга. На авто с дизелем 1.6 устанавливался фильтр с собственным корпусом и патрубками, а вот на Фокус II 1.8 и 2.0 дизель уже идут сменные картриджи без корпуса. Еще, на моторе с объемом 1.6 можно встретить два типа фильтра, отличающихся размерами, формой и материалом исполнения. У одного пластиковый корпус (имеет квадратную форму), у второго – металлический (форма цилиндра). Точно узнать, какой установлен на конкретном авто можно по VIN-коду, или же визуально, найдя его под капотом.

1543178 (пластиковый)	1.6	121	110	10
1386037 (металлический)	1.6	104	105	10
1352443	1.8	110.5	77	—
1318563	2.0	76	90	—

Наиболее часто применяемые аналоги можно найти ниже.

Как добраться до места установки фильтров?

Учитывая тот факт, что Ford не рекомендует менять очистители, он не только не указывает артикул топливного фильтра в отдельности, но даже отверстие для его обслуживания не предусматривает. Поэтому неопытный исполнитель может оказаться в замешательстве, когда попробует найти место установки элемента очистки топлива. На Фокус второго поколения в любом кузове фильтр находится под задним пассажирским сидением. Добраться до него можно варварским методом и более лояльным. Варварский заключается в том, что с помощью ножниц по металлу вам нужно вырезать отверстие, достаточное для снятия фильтра с бака. Более лояльный к машине способ – демонтаж топливного бака и выполнение работ по замене устройства после этого.

Мы опишем второй метод, так как первый является слишком уж «кулибинским» и подразумевает повреждение кузова. Итак, вам нужно выполнить такие задачи:

• отсоедините наливную трубку и снимите ее (работу лучше проводить при пустом топливном баке);
• с помощью трубки с резиновой грушей откачайте остатки топлива, чтобы минимизировать шансы разбрызгивания жидкости;
• отсоедините выходную трубку (шланг подачи бензина в систему двигателя);
• отсоедините все остальные шланги и трубки, которые подсоединены к баку (адсорбер, вентиляция);
• открутите крепления теплозащитного экрана, а сам экран отодвиньте в сторону, чтобы он не мешал;
• подставьте под бак упоры или подставки, чтобы он не упал при демонтаже;
• откручивайте одно за другим крепления и аккуратно приспустите бак;
• рукой заберитесь к месту установки насоса в верхней части и отсоедините электрическую колодку насоса.

Далее крышку топливного насоса достаточно с усилием повернуть, чтобы вытащить всю систему из бака. Это не составит труда даже без опыта. Нужно выполнять работы по демонтажу бака максимально аккуратно, чтобы тяжелая деталь не повредила вас или вашего помощника. Еще одни рабочие руки не помешают, чтобы подстраховать все детали от падения.

Место расположения топливного фильтра Форд Фокус 2

Естественно, что инжекторная топливная система не может работать без фильтра грубой очистки и фильтра тонкой очистки топлива. Поэтому, чтобы упростить пользователю жизнь, инженеры решили скомпоновать в один моноблок бензонасос, топливный фильтр тонкой и грубой очистки, а также датчик уровня топлива, справедливо прикинув, что на 150 тысяч его должно хватить с головой, а в этот период как раз должен подойти к клинической смерти и сам насос. В рамках планового ТО на фирменных станциях планировалось заменять моноблок целиком по прохождении определенного пробега, а весь блок конструкторы установили прямиком в топливный бак, чтобы исключить лишние шланги и штуцеры из конструкции. Поэтому топливный фильтр на Фокусах с бензиновым двигателем 1.6 или 1.8 литра найти не так просто

Принимая во внимание уникальное качество нашего бензина, европейская система дала сбой. Фильтр засоряется значительно чаще, чем это предполагает регламент его замены, притом, что бензонасос чувствует себя еще очень бодро

Топливный фильтр в Форд Фокус 2 засоряется очень быстро из-за плохого бензина

Очень многие продвинутые пользователи переходят к решительным мерам по очистке топлива в системе, совершая огромнейшую глупость. Они устанавливают дополнительный топливный фильтр в магистрали между топливным насосом и форсунками, надеясь не пропустить мусор к инжектору. Во-первых, дополнительный топливный фильтр уж никак не может повлиять на качество топлива, которое уже прошло две степени очистки. Во-вторых, дополнительная нагрузка на бензонасос не добавляет ему ресурс, а наоборот, значительно его снижает, поэтому установка дополнительных бензиновых фильтров ни к чему хорошему не приведет. Выхода только два — менять фильтр вместе с бензонасосом у официалов, или демонтировать и разбирать топливный модуль и заменять сетки тонкой и грубой очистки.

Подготовка к снятию бензонасоса

Для того, чтобы снять бензонасос, надо немало потрудится. Конструкция Форд Фокус 2 не предусматривает лёгкого пути, а снимать можно только предварительно демонтировав бензобак. Сделать это можно только на яме или на подъёмнике, к тому же снизу, как правило, гайки и болты могут быть покрыты слоем грязи или даже заржавлены, поэтому снятие и установка бензобака сама по себе может занять несколько часов.

Попробуем «пробить»для себя лёгкий путь. Для этого снимаем задние сиденья, поднимаем шумопоглощающий коврик и находим место, где установлен бензонасос. После этого выполняем обязательно три мероприятия:

• Ключом откручиваем от аккумулятора нулевую клемму и снимаем её;
• Так, чтобы был под рукой, кладём рядом огнетушитель;
• Готовим к работе болгарку с режущим диском по металлу.

Как поменять бензонасос “Форд-Фокусе 2”

Сначала важно разобраться в вариантах устройств, подходящих для данного авто. Оригиналы изготавливают в США, присваивая им определенные номера

Если вы решите не экономить, ориентируйтесь на инструкцию к вашему автомобилю. Разные поколения устройств мало отличаются друг от друга, но лучше выбирать с учетом модификации ДВС и даты производства машины. Также удобно выбирать новый узел, ориентируясь на артикул:

• 1254193;
• 1234552;
• 1312617;
• 1309160;
• 1305354;
• 1529595.

Топливный насос расположен наверху бака (около лючка). Чтобы к нему добраться, потребуется демонтировать задний диван. В хэтчбеке “лезут” через багажник. Люка для упрощения ремонта производитель, к сожалению, не предусмотрел. Придется резать бак.

Как заменить?

В большинстве случаев процесс замены забитого топливного фильтра аналогичен. Через каждые 20-30 тыс. километров старый фильтр демонтируют и вместо него устанавливают новый элемент.

К отличительным особенностям, свойственным разным видам моторов, относят месторасположение элемента. От него зависит сложность выполняемых работ и нюансы.

Замена фильтра на карбюраторных моторах

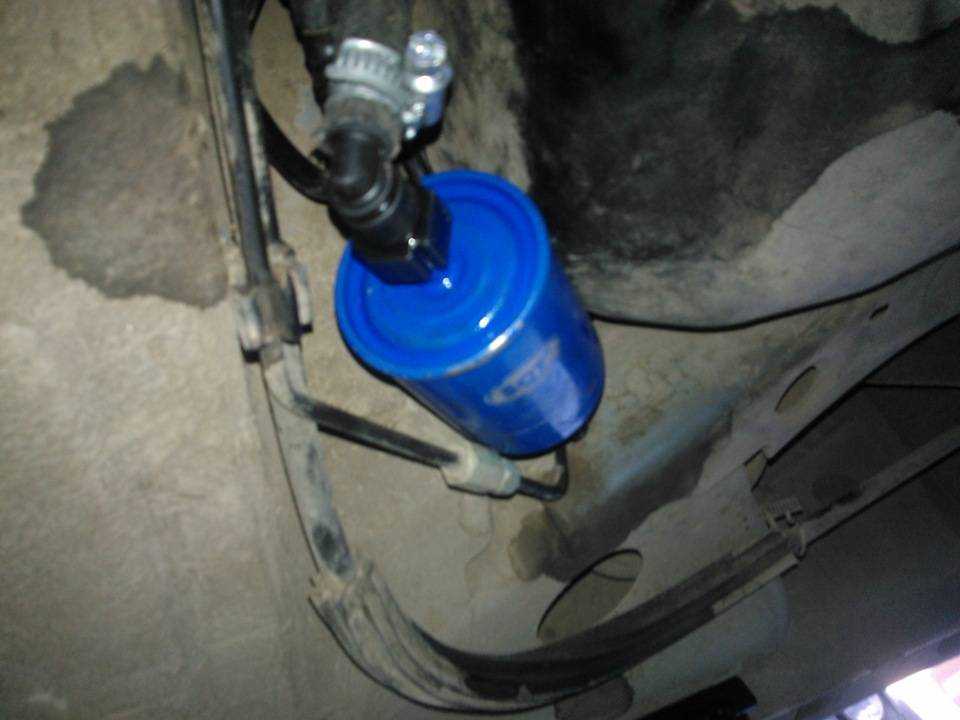

Если двигатель имеет карбюраторную систему впрыска, топливный фильтр наверняка находится в моторном отсеке. Это пластиковая или металлическая деталь, которой подходят минимум две трубки (одна в сторону бака, другая к двигателю или топливному насосу).

Отметим, что очистка топливного фильтра – это бесполезная затея. Вы не сможете тщательно вычистить мельчайшие соты, забитые грязными частицами.

Для замены фильтра нужно сначала расслабить зажимы с двух сторон и затем вынуть трубки, высвободив фильтр. На место старого элемента устанавливается новый с соблюдением направления потока топлива (на корпусе должна быть стрелка). Насадите трубки и установите зажимы на место, хорошенько их затянув. Включите зажигание и заведите мотор, а затем проконтролируйте, герметичными ли получились все соединения?

Замена фильтра на инжекторе

Топливо в рабочие цилиндры двигателей с инжекторной системой впрыска подается под высоким давлением, поэтому фильтры изготавливаются или из металла, или из высокопрочного пластика. Также они надежно закреплены на своем месте болтами, а находиться могут под днищем, под капотом или прямо в топливном баке.

Перед работой по замене фильтра следует стравить давление из системы. Сделать это нетрудно: вытащите предохранитель, который контролирует работу топливного насоса и заведите двигатель. Подождите, пока мотор заглохнет – это займет не 30-60 секунд. При помощи ключей и отверток открутите крепления фильтра и отсоедините шланги

Установите на его место новый фильтрующий элемент, обращая внимание на стрелку направления движения горючего

Тщательно затянув все соединения и проверив герметичность, установите на место предохранитель и заведите двигатель. С первой попытки сделать это вам наверняка не удастся, так как давление в топливной системе должно стабилизироваться. После запуска мотора и его выключения проверьте, чтобы топливо нигде не подтекало, и можете заканчивать работу сборкой снятых деталей.

Замена фильтра на дизельных авто

Дизельные силовые агрегаты особенно чувствительны к качеству топлива, так как любые загрязнения мгновенно засоряют сопла форсунок и ухудшают работу силового агрегата. В таких машинах обычно имеется два фильтра:

• предварительной очистки;
• тонкой очистки.

Второй фильтрующий элемент рекомендуется регулярно менять – через каждые 15-20 тыс. километров пробега. Он располагается где-то в передней части машины, чаще всего под капотом или за передним подкрылком. Для его замены необходимо проделать следующее:

1. Выкручивается лоток.
2. Отсоединяется фишка датчика воды.
3. Вытаскивается штуцер, который держит датчик на месте.
4. Демонтируется датчик уровня воды и вытаскивается нижняя пробка.
5. Вместо снятых фильтрующих элементов устанавливаются новые. Также следует заменить все резинки и медные шайбы (должны быть в наборе).
6. Устанавливается на место датчик воды и пробка, после чего закручиваются все болты и гайки и все детали собираются обратно.

После замены фильтра дизельный мотор может завестись не сразу из-за воздуха, попавшего в систему. Во избежание этого фильтр лучше еще на стадии установки заполнить топливом.

Если вы все установили и собрали, забыв наполнить фильтрующий элемент, выгнать воздух можно другим методом. Покрутите стартер в течение 5 секунд, предварительно отжав все форсунки в моторном отсеке. После нескольких подходов с включением стартера вокруг приоткрученных форсунок образуются мелкие пузырьки. После этого можете зажимать форсунки и попробовать запустить мотор заново – он должен завестись.

Ford Focus Hatchback Установил климат контрол › Logbook › Замена топливных фильтров Форд Фокус 2

Пробег перевалил за 179 т.км. На форуме рекомендуют менять фильтр тонкой очистки топлива 70-120 т.км. Был заказан Фильтр тонкой очистки по коду B33063PR, SINOLAR. В комплекте пришел фильтр грубой очистки. На трехдверном фокусе сложнее добраться под сиденье. Но трудности нас не останавливают. Давление топлива сбрасывать не стал, т.к. машина стояла почти сутки. При разборе ничего не брызнуло.

Как должно быть. Перевернуто

Откинул сиденье, поднял ковёр. Отодрал доп. шумоизоляцию.

Разметил контур будущего отверстия

Резал ножницами по металлу. Запоминаем, а лучше отмечаем, куда смотрит стрелка Нажимая на белую вставку на конце топливной трубки, отсоединяем её от топливного модуля. Снимаем клемму. Открутить гайку достаточно сложно. Можно было сделать приспособление из заглушки для канализационной трубы Ф160 мм, но я такую не нашел. Открутил, постукивая по пластиковой гайке с противоположных сторон.

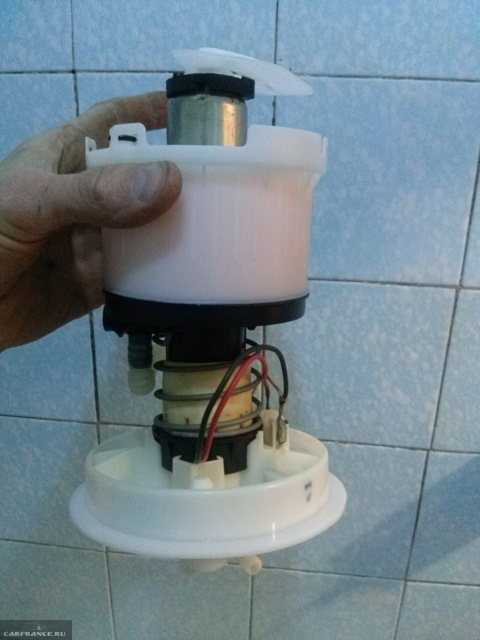

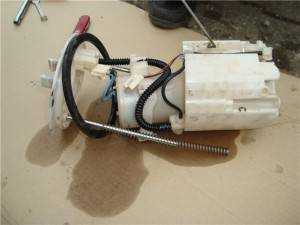

И вот насос у нас в руках, идем в тепло разбирать его.

Отстегнул уровень топлива (одна защелка) и 4 защелки нижней крышки Потом вытащил электронасос и отстегнул его клемму.

Чтобы снять колбу фильтра тонкой очистки, необходимо отогнуть два крючка, я делал это двумя отвертками. Затем отсоединяем гофру. Я её немного надрезал вдоль.

Перед нами старый и новый фильтр.

Конец новой гофрированной трубки нагрел в кипятке и он хорошо налез на штуцер в крышке. Не забыть про пружинку, я забыл.

Вставляем помпу на место, предварительно подсоединив клемму питания, и вставляем фильтр грубой очистки. Ставим на место указатель уровня топлива и нижнюю крышку.

Таким был старый фильтр грубой очистки Поставил на место, совместив стрелку на крышке топливного насоса с приливом на баке. Несколько раз включил- выключил зажигание, чтобы заполнить фильтр тонкой очистки. Завел, особой разницы в поведении машины не почувствовал. Но насос работает со звуком, как будто качает топливо с пузырьками. Может так и должно было быть. Раньше не прислушивался. Подскажите, кто знает, так и должно быть?

Нашел схему устройства насоса.

Замена ТФ в FF2 дизельной модификации

Если вы являетесь владельцем автомобиля Ford Focus 2 такой модификации, то весь процесс замены сводится к приобретению нового топливного фильтра. Его стоимость на рынке варьируется от 1000 рублей (270 грн.). В этих моделях, в отличие от бензиновых, замена ТФ предусмотрена.

Что понадобится?

Перед тем как приступить непосредственно к процессу замены приготовьте заранее:

• новый ТФ оригинального производства;
• ключ-головку на «8»;
• емкость для отработанной жидкости;
• дизель (около 1 литра).

Когда все готово, можно приступать к замене.

Процесс замены

1. ТФ находится под капотом, справа от двигателя. Он закрыт крышкой, которая держится на болтах на «8». Откручиваем их.
2. Теперь можно видеть сам фильтр, на котором находится откручивающийся штуцер, предназначенный для слива грязной жидкости.
3. Следует немного открутить нижний штуцер, чтобы из него слился весь дизель. Подставляем подготовленную емкость и ждем, пока не сольется топливо.
4. Снимаем крышку ТФ и видим сам фильтрующий компонент. Протираем его куском ветоши и отсоединяем от корпуса.

   ТФ на FF2 дизельной модификации

5. Берем новый фильтр и вставляем его в имеющийся корпус, после чего заливаем в него дизель, ждем пока он заполнит все пространство.
6. Теперь собираем все в обратном порядке и не забываем о штуцерах.
7. Далее нужно запустить двигатель и при нажатой педали газа (около 2 тысяч об/мин) примерно минуту постоять на месте, чтобы из системы ушел весь воздух.

Причины и признаки поломки

Топливный насос может выйти из строя по огромному количеству причин, но не во всех случаях замена будет единственным решением. Например, на Форд фокус 2 могут быть проблемы с контактами на бензонасосе или реле под порогом передней пассажирской двери. Такая неисправность может возникать тогда, когда пусковой механизм в порядке, но запустить двигатель не получается. Проблема в этом случае заключается в отсутствии тока в топливном насосе, а поэтому и горючее в мотор FordFocus не попадает. Чтобы справиться с этой поломкой, нужно проверить окончания проводов или клеммы, осмотреть соединения и т. д.

Возможна также другая проблема с бензонасосом, когда во время разгона Форд Фокус теряет тягу и не может быстро ускориться. В таком случае, скорее всего, он просто засорился, а поэтому его нужно снять, разобрать и почистить. Как правило, такая неполадка связана с использованием некачественного топлива. Очистке в таком случае должны подвергаться все элементы, в том числе и сетка.

Процедура замены лампочки ближнего света Форд Фокус 2 своими руками

Очень частая ошибка многих неопытных водителей – вождение при полупустом баке, что приводит к возникновению поломки. Дело в том, что если в баке мало бензина, то бензонасос не будет охлаждаться, а поэтому будет работать под нагрузкой и может выйти из строя. Если в баке находится не менее 10 л топлива, то этого вполне достаточно. Если же все-таки топливный насос не выдержал, то придется его снять и заменить. Поэтому не стоит допускать такую простую ошибку и подвергать Ford Focus 2 лишней нагрузке. В общем, прежде чем бежать в магазин за новой деталью, хорошенько поищите причину неисправности, что может сэкономить вам время и деньги.

Главная задача бензонасоса – подача топлива от бака к двигателю Форд Фокус 2. Принцип его функционирования очень простой и заключается в том, что при включении зажигания, ток подается на топливный насос, и он начинает работать, создавая при этом нужно давление в системе. Несмотря на довольно большой запас прочности, по различным причинам бензонасос может выходить из строя раньше времени. Основными из них являются:

• Топливо низкого качества.
• Нарушение герметичности насоса и его деталей.
• Загрязнение системы мусором, примесями и т. д.
• Поломка электродвигателя.
• Механические повреждения.

Форд Фокус 3 или Киа Сид: выбираем лучший вариант

Способы замены

Поэтому тут остаётся только два выхода:

1. Менять весь блок у официального дилера.
2. Заниматься разборкой и очисткой блока самостоятельно.

Какой путь выбирать – решать должен каждый самостоятельно. Конечно, первый вариант обойдётся дорого. Тут надо учитывать как стоимость самой работы, так и стоимость фильтров (код В33063PR). Но также может потребоваться и замена бензонасоса.

Разборка не разборного блока

Разбираем потихонечку. А производитель говорит, что он не разборный!

Второй вариант будет дешевле. Несмотря на то что производитель сделал блок неразборным, отечественные умельцы нашли способ, как его разбирать и менять сетки на фильтрах. Таким методом на официальных станциях заниматься никто не будет, но при этом факт остаётся фактом. Возможность есть.

Лезем до топливного фильтра.

Если есть ещё и опыт или определённые умения, то такую работу проделать можно и самому.

На второе поколение Фокусов ставили разные типы очистителей топлива. Зависит от нескольких критериев:

• объёма силового агрегата (1.4, 1.6, 1.8, 2.0 или 2.5 л);
• типа мотора (дизель, бензин);
• года выпуска.

От данных параметров зависит и расположение фильтрующего элемента.

Производителей фильтров горючего для Ford Focus 2 сейчас много, но самый известный — Mann.

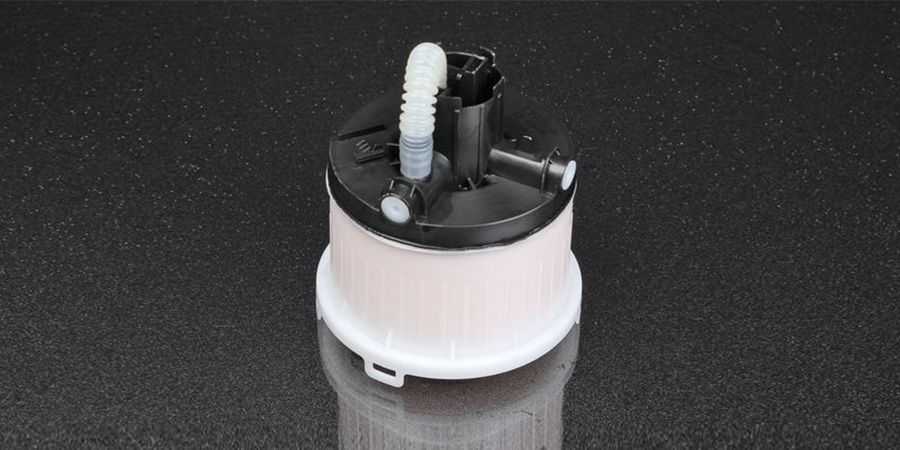

На второй Фокус с бензомоторами ФТО (тонкая очистка) подбирается согласно штатному артикулу 1602781. Это полноценный модуль, внутри которого бензонасос, два компонента задержки примесей и датчик уровня топлива — этот же насос ставится на хэтчбек Ford C-max. Что касается тонкого фильтра, отдельного заводского артикула он не имеет, но можно заменить его неоригинальными изделиями фирм, чтобы не покупать модуль в сборе:

• LYNXauto с артикулом LF-964M;
• JS Asakashi FS 25004.

Оба элемента стоят до 1600 рублей.

Сеточка или элемент грубой очистки также отдельного артикула от производителя не имеет, но при необходимости можно заменить на тойотовский 2321774021 за 300 рублей.

Фильтры на дизельных версиях — другое дело. ФТО вынесен наружу, расположен в подкапотном пространстве. Различается в зависимости от модификации «движка»:

• на 1.6-литровых версиях идёт с собственным корпусом и шлангами;
• на 1.8- и 2-литровых представляет собой сменный картридж без корпуса.

Стренеры 1.6-литровых дизельных модификаций имеют корпусы разных типов — пластиковый или металлический. Они различаются материалом исполнения, формой, размерами.
