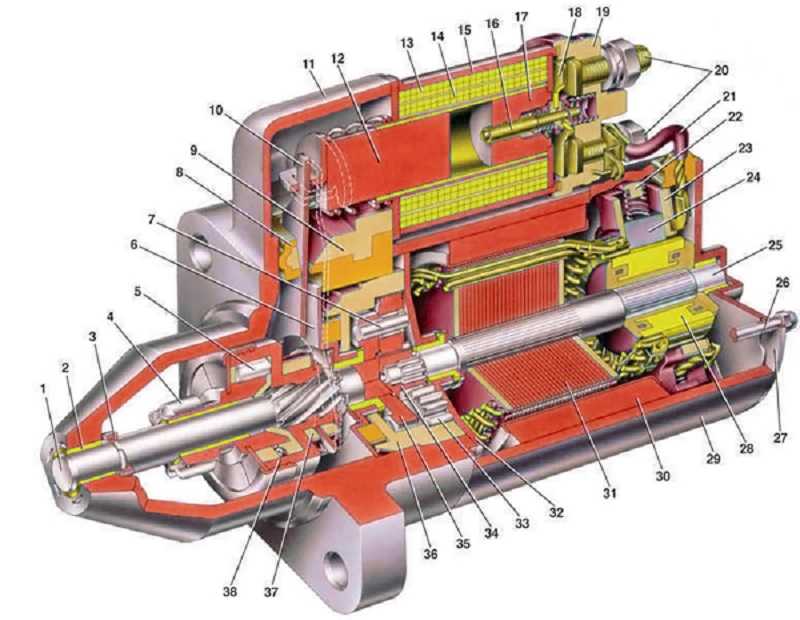

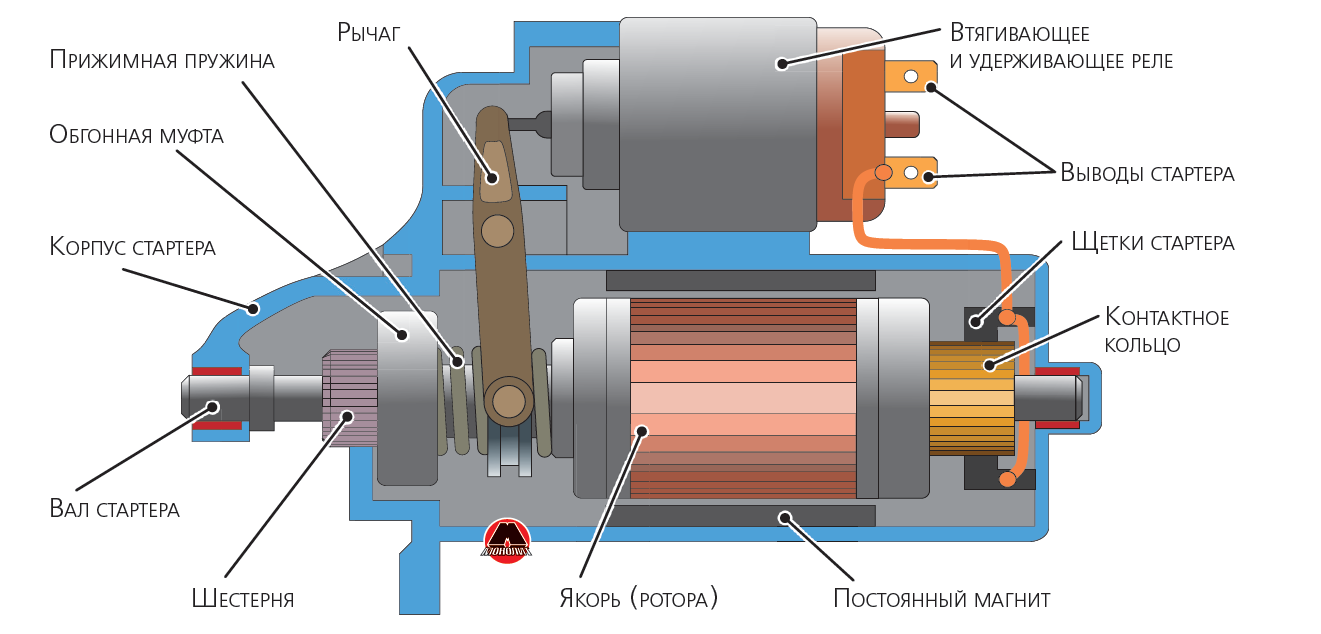

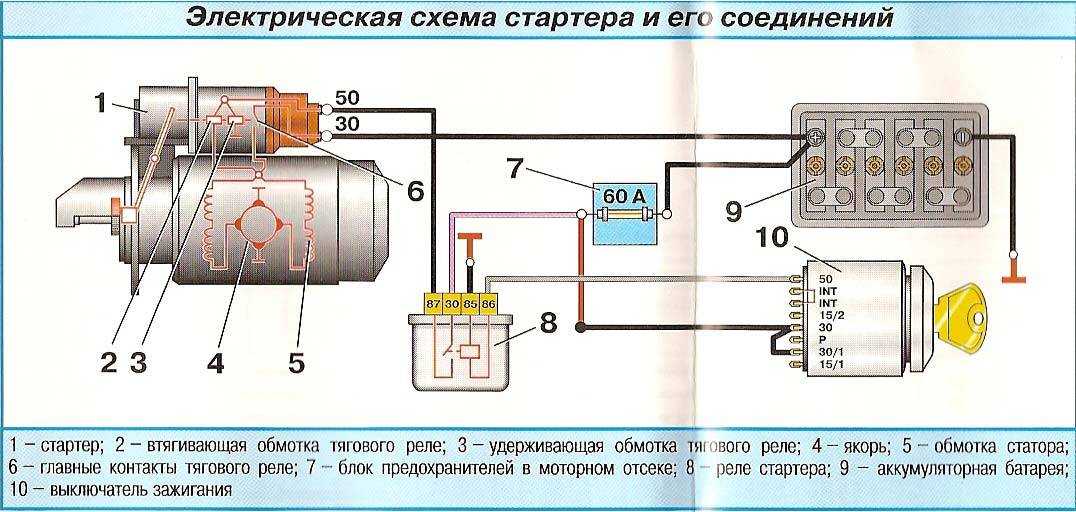

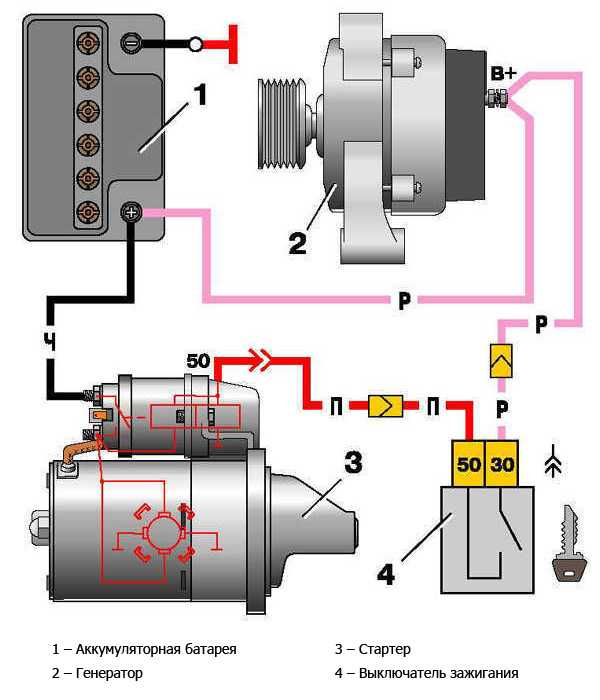

Принцип работы стартера ваз 2110

Вероятные повреждения стартера, их причины и способы ликвидации

Причина повреждения	Способ исправления
При подключении стартера ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 якорь не крутится, втягивающее реле не срабатывает
1.Поврежден или полностью разряжен аккумулятор	1. Зарядите батарею или смените
2. Сильно окислены полюсные контакты аккумулятора и наконечники проводов; мало закручены наконечники	2. Почистите клеммные выводы и наконечники проводов, зажмите и смажьте вазелином
3. Межвитковый коротыш во втягивающей обмотке тягового реле, смыкание ее на минус или разрыв	3. Поменяйте тяговое реле
4. Разрыв в линии питания тягового реле стартера	4. Осмотрите провода и их соединения в цепочке между клеммой «50» стартера и замком зажигания
5. Повреждена контактная часть замка зажигания: не замыкаются клеммы «30» и «50»	5. Смените клеммную часть выключателя зажжения
6. Заедание якоря тягового реле	6. Демонтируйте реле, проконтролируйте легкость передвижения якоря
Когда подключается стартер, якорь не крутится или крутится очень медленно, тяговое реле срабатывает
1. Поврежден или разряжен аккумулятор	1. Выполните зарядку батарею или смените
2. Окислелись контактные выводы аккумулятора и наконечники проводов; мало зажаты наконечники	2. Почистите контактные выводы и наконечники проводов, зажмите и смажьте вазелином
3. Ослаб крепеж наконечников провода, соединяющий мотор с кузовом	3. Затяните крепеж наконечников провода
4. Окислелись клеммные болты тягового реле или ослабли гайки крепежа наконечников проводов на клеммных болтах	4. Почистите контактные болтики, зажмите гайки крепежа проводов
5. Подгорание коллектора, зависание щеток или их изнашивание	5. Почистите коллектор, смените щетки
6 Разрыв или замыкание в обмотке якоря	6. Поменяйте якорь
При подключении стартера ВАЗ 2110, 2111, 2112 тяговое реле многократно срабатывает и выключается
1. Разрядился аккумулятор	1. Зарядите батарею
2. Разрыв или коротыш в удерживающей обмотке тягового реле	2. Поменяйте тяговое реле
3. Сильное понижение напряжения в линии питания тягового реле из-за сильного окисления наконечников проводов	3. Осмотрите провода и их соединения в цепочке от аккумулятора до контакта «50»стартера
При подключении стартера якорь крутится, маховик не крутится
1. Пробуксовка муфты свободного хода	1. Осмотрите стартер на стенде, поменяйте муфту
2. Испорчены шестерни редуктора	2. Смените поломанные шестерни
Необычный шум стартера при вращении якоря
1. Большой износ вкладышей подшипников осей якоря и привода	1. Смените вкладыши или покрышки и опоры с вкладышами
2. Ослаб крепеж стартера или сломана его крышка со стороны привода	2. Затяните гайки крепежа или смените стартер
3. Стартер закреплен с перекосом	3. Осмотрите крепеж стартера
4. Поломаны шестерни редуктора	4 Поменяйте сломанные шестерни
5. Поломаны зубья шестерни привода или венца маховика	5. Смените привод или маховик
6. Шестерня не выходит из зацепления с маховиком заедание муфты на шлицах оси привода заедание якоря тягового реле	6. Проделайте следующее почистите шлицы и смажьте их моторным маслом смените тяговое реле или ликвидируйте заедание

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Проблемы со стартером и их устранение

Если стартер не крутит коленчатый вал двигателя и машина не заводится, но при этом щелкает тяговое реле, то виновницей возникшей проблемы является разряженная аккумуляторная батарея. Из-за недостаточного заряда АКБ бортовое напряжение сети при подключении стартера падает ниже допустимого уровня. Это вызывает отключение реле, с последующим его включением. Поэтому возникает характерное цикличное щелканье. Для устранения проблемы обычно достаточно просто подзарядить АКБ. Если же батарея не держит заряд, то аккумулятор следует заменить на новый.

Еще одной причиной падения напряжения в цепи стартера и возникновения щелчков реле является окисление контактов. Поврежденные клеммы не обеспечивают достаточной электрической проводимости. Для решения проблемы следует зачистить окислы с помощью наждачной бумаги. Если шлифовка не позволяет удалить дефекты, то поврежденный элемент подлежит замене.

В механической части слабым звеном является бендикс. Для его диагностики требуется визуальный осмотр и проверка наличия люфтов. При чрезмерном износе и большинстве поломок решить проблему удается лишь заменой бендикса на новый.

При возникновении проблем с якорем потребуется разобрать стартер

После этого важно осмотреть коллектор на следы износа, оплавления или выпадения пластин

Уделить внимание следует обмоткам. Они не должны иметь явных обрывов. С помощью омметра или мультиметра требуется прозвонить якорь на отсутствие межвитковых замыканий и пробоя на корпус

С помощью омметра или мультиметра требуется прозвонить якорь на отсутствие межвитковых замыканий и пробоя на корпус.

При оценке состояния статора внимание следует уделить корпусу и магнитам. Не должно наблюдаться механических и прочих повреждений

Инструкция по ремонту и замене стартера на ваз 2110

Весь ремонт устройства проводят по определенной инструкции:

1. В первую очередь необходимо отключить аккумуляторную батарею, от стартера отключают провод и его нужно вообще убрать.

2. Стартер отключают от двигателя, и после этого откручивают гайки, фиксируют его.
3. Если проводится замена старого устройства на новое, то его просто меняют.
4. После того как будет откручена гайка на тяговом элементе, то сразу снимают реле и выкручивают все фиксирующие болты.
5. После этого необходимо провести демонтаж якоря, и чтобы это сделать, нужно немного поднять его вверх.
6. Затем извлекаются шпильки и теперь можно снимать крышку стартера. Сначала ее снимают вместе с приводом, и затем удаляют щетки.
7. Теперь нужно с якоря убрать шестеренку, и потом удалить сам якорь, но это происходит после удаления редуктора. И вот теперь можно будет увидеть все неисправности устройства.
8. После этого можно извлечь редукторный механизм и можно будет осмотреть все необходимые неисправности.
9. Для демонтажа ограничительного кольца, которое располагается над стопорным, необходимо использовать оправку. Все элементы в устройстве при необходимости можно заменить на новые.
10. Когда будут удалены из устройства щетки, то их нужно проверить. Если на узле есть износ, то их следует поменять на новые. Сборка устройства проводиться в обратном порядке.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

• Сначала снимается стартер;
• При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
• Второй кабель подводится к минусовой клемме с массой стартера;

Примечание: если будет щелчок, то это говорит о том, что механизм, «бендикс» работает

Важно, чтобы щелчок был резким и быстрым. Если же звук кажется вялым, затянутым, то внутри механизма, что-то не ладно, например, сгорели пятачковые контакты

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле. Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Примечание. В некоторых случаях требуется отпаять концы обмотки, они могут быть помехой для снятия крышки.

После снятия крышки проверяются силовые контакты, во многих случаях они становятся причиной поломки прибора.

Примечание. При возможности следует заменять старые контакты новыми. В том случае, если контакт пострадал не сильно, то пригоревшая поверхность убирается при помощи мелкозернистой наждачной бумаги.

После этого конструкция собирается в обратном порядке.

Возможные причины

Вероятными причинами отказа мотора могут быть:

1. Аккумуляторная батарея;
2. Топливный насос;
3. Датчики (коленвала и распредвала);
4. Свечи;
5. Сигнализация;
6. Топливно-распределительная система;
7. Зажигание.

Рассмотрим теперь их отдельно.

Аккумуляторная батарея

Даже новичок за рулем должен понимать, что завести машину без питания невозможно. Потому ваше первоочередное действие должно заключаться в проверке состояния аккумуляторной батареи.

Аккумулятор

Если автомобиль не хочет заводиться, поднимите капот и посмотрите на индикатор аккумулятора. Если он красный, это говорит о необходимости зарядить АКБ.

Проверив состояние батареи, и определив, что причиной неполадки выступает не она, двигайтесь дальше.

Топливный насос

При наличии хорошего пускового тока от АКБ, машина все равно может не завестись. Вероятным источником может выступать топливный насос.

Движок вашего ВАЗ 2110 молчит потому, что в системе нет необходимого для запуска бензина. Его отсутствие связано с неработающим насосом, который не перекачал из бензобака топливо.

Проверить подобную неисправность легко. Для этого убедитесь в наличии искры у свечей. Если она есть, а движок не заводится, тогда причиной является насос.

Топливный насос

Датчики

Не так уж и редко причиной могут послужить датчики коленчатого или распределительного вала. Эти устройства во многом идентичны, но располагаются сверху и снизу автомобиля.

Если АКБ заряжена, насос исправен, тогда проверьте состояние датчиков. Можно сделать это на СТО или выполнить диагностику своими руками. При повороте ключа в замке зажигания проверьте, есть ли искра на свечах. Если нет, тогда один из датчиков может служить тому причиной.

Свечи

Свечи зажигания подают искру, с помощью которой воспламеняется топливовоздушная смесь.

Свечи

Свечи загрязняются, покрываются нагаром, выходят из строя по мере эксплуатации или при постоянных нагрузках. Потому проверьте их состояние, очистите, промойте.

Самый эффективный способ проверки — поставить на место старых свечей новые и завести машину. Если мотор завелся, тогда оставляйте новые свечи на месте. В случае продолжения проблем, ищем причины дальше.

Сигнализация

Редко, но все же иногда случается так, что система зажигания не может эффективно работать по причине сигнализации.

Если остальные меры не помогли, проверьте этот вариант. Тут поможет только принцип исключения причин. Когда проверка всех предыдущих причин показывает, что все хорошо, виновником в итоге способна стать сигнализация.

Горюче-распределительный механизм

При наличии инжекторного двигателя на вашем ВАЗ 2110, стоит посетить СТО, где вам проведут диагностику с помощью специализированного оборудования. Самостоятельно сделать это сложно.

Но когда речь идет о карбюраторном силовом агрегате, здесь вполне можно попробовать решить проблему собственными руками:

• Первым делом проверьте состояние топливного фильтра. Он располагается в разрыве магистрали, которая идет к карбюратору;
• При обнаружении засорения фильтра, он обязательно подлежит замене;
• Снимите карбюратор, промойте его, предварительно выполнив разборку. Для промывки используется чистое топливо;
• Прокладки замените на новые. Их не сложно и не дорого приобрести в любом магазине автозапчастей;
• Прокачайте бензин после проведенных ремонтных работ.

С целью профилактики и предотвращения проблем, старайтесь не использовать топливо с низким октановым числом. Для ВАЗ 2110 оптимальный вариант — это А92 или А95.

Зажигание

Вполне возможно, что на вашем авто сбилось зажигание, из-за чего машина не заводится должным образом.

В таком случае мы говорим про позднее или раннее зажигание. Возникают подобные неприятности из-за вибраций. Когда автомобиль работает, постепенно крышка трамблера может поворачиваться. Как результат, искра подается неравномерно, топливо не прогорает полностью в цилиндрах, возникает «троение» двигателя.

Замок зажигания

Регулировка зажигания осуществляется путем вращения крышки трамблера. Двигать ее нужно по или против часовой стрелки.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

1. Пробуксовка муфты.
2. Выход из строя, или соскакивание с оси, рычага отключения.
3. Поломка буферной пружины, которая не выполняет поставленных задач.
4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

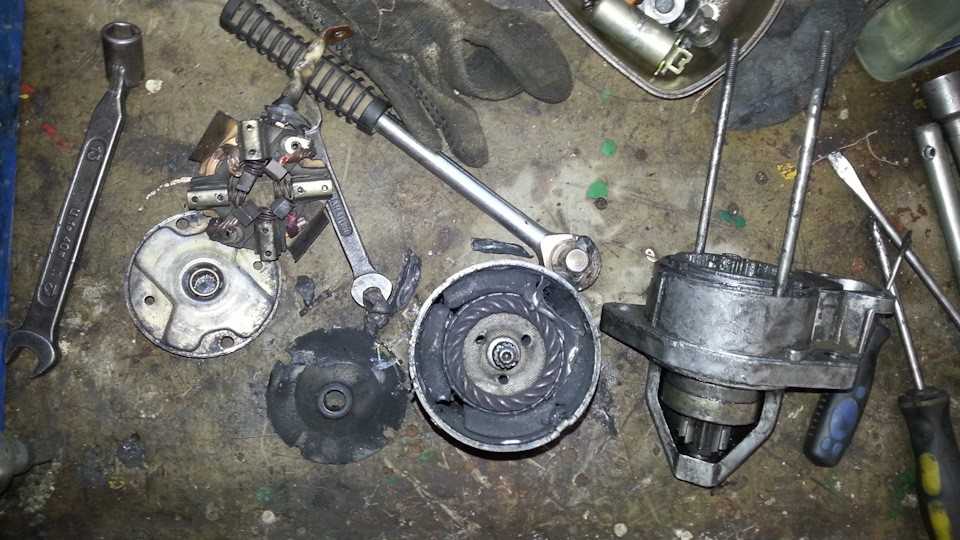

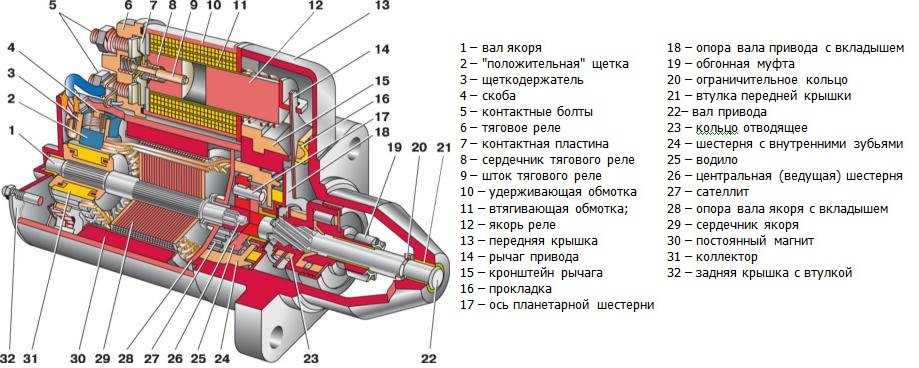

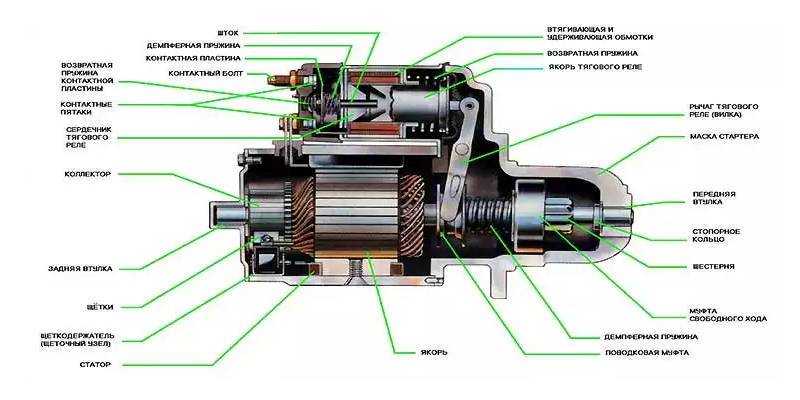

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

1. Повреждение зубьев.
2. Ослабление крепящих болтов стартера.
3. Износ втулки подшипников и шеек на якорном валу.
4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Причин подобной поломки может быть несколько:

• Износ пружины муфты свободного хода.
• «Прикипели» контакты тягового реле.
• Заело и не работает тяговое реле.
• Заклинил привод на валу или приводной рычаг.
• Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.
