Стартер мотор крутит, но не заводится двигатель

Плохая масса

Чем хуже заземление, тем больше проблем с запуском. Если аккумулятор в порядке, реле не щелкает и не крутит стартер Киа Рио, нужно смотреть провода «массы». Вообще, плохой контакт «массы» – частая болезнь «корейцев». Завод не заморачивается над качеством проводов «массы» — порой клеммы просто прикручены на краску. Особенно доставляет неудобства провод 918604L200. На клеммы попадает грязь и влага, поэтому контакт быстро окисляется. В отдельных моментах провод просто обрывает, из‐за чего стартер не крутит. Начинаются проблемы не только с запуском. На Киа Рио глючат датчики, сигнализация, автозапуск и сам блок управления двигателем.

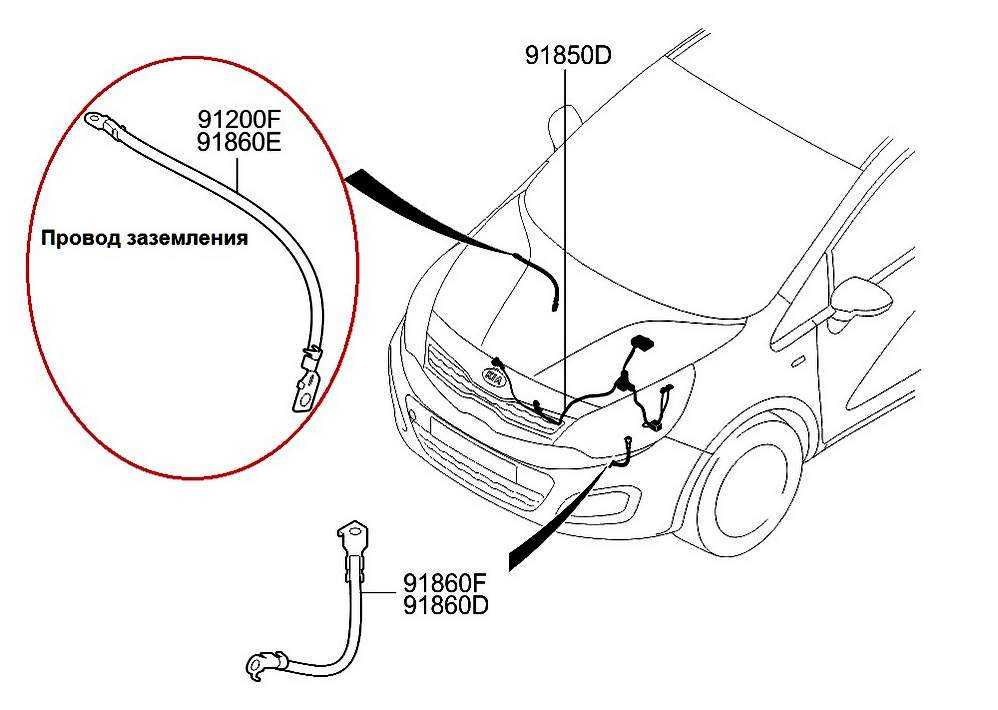

Провод заземления Кио Рио

Люди борются с проблемой по-разному – кто-то меняет провод на новый (заводской или усиленный), кто-то бросает дополнительную «массу» на кузов. Оба способа имеют право на жизнь, поэтому можно выбирать любой.

Снятие и установка двигателя Kia Sportage

Снятие и установка двигателя

Снятие

Порядок выполнения

Отсоедините отрицательный провод от батареи.
При соответствующей комплектации снимите защиту картера двигателя/трансмиссии.
Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Слейте двигательное масло (см. Главу Текущий уход и обслуживание).
Снимите воздухозаборник и воздушный рукав (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).
Снимите компоненты привода дроссельной заслонки (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).
Снимите верхний и нижний шланги радиатора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
Отсоедините приемную трубу системы выпуска отработавших газов (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).
Рассоедините все расположенные в двигательном отсеке электрические разъемы: стартер, генератор, катушки зажигания, муфта компрессора К/В, топливные инжекторы, лямбда-зонд(ы) (в зависимости от комплектации), датчик положения коленчатого вала (модели с АТ, — на моделях с РКПП электропроводка от датчика CKP отсоединяется из под автомобиля), датчик измерения массы воздуха (MAF), генератор, датчик положения дроссельной заслонки (TPS), клапан продувки угольного адсорбера, клапан-регулятор оборотов холостого хода (IAC), и пр.
Отсоедините от двигателя все вакуумные шланги, включая линии усиления тормозов и привода переключения ступичных муфт передних колес (при соответствующей комплектации), а также шланги охладительного и топливного трактов (не забудьте про шланг отвода топливных испарений на сборке угольного адсорбера).

Перед отсоединением топливных шлангов не забудьте сбросить давление в тракте системы впрыска топлива (см. Главу Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов)!

Снимите переднюю решетку (см. Главу Кузов).
На моделях соответствующей комплектации снимите вентилятор конденсатора К/В, затем собственно конденсатор К/В (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
Снимите радиатор системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).

На моделях соответствующей комплектации снимите трубку компрессора К/В.

Снимите ремни привода вспомогательных агрегатов (см. Раздел Ремни привода вспомогательных агрегатов).
Из-под автомобиля отсоедините электропроводку датчиков скорости движения (VSS) и CKP (модели с РКПП), а также датчиков-выключателей огней заднего хода и сигнального индикатора активации полноприводного режима.

Снимите датчик-выключатель сигнального индикатора полного привода.

Снимите стартер (см. Главу Системы электрооборудования двигателя).

Подоприте опорную балку трансмиссии/раздаточной коробки подходящим домкратом, затем выверните болты крепления РКПП/АТ к двигателю (см

Главу Пятиступенчатая ручная коробка переключения передач или Автоматическая трансмиссия).

Выверните болты крепления балки и опустите трансмиссию на домкрате.
Закрепите такелажные стропы в подъемных рымах двигателя и вывесьте последний таким образом, чтобы опоры его подвески оказались полностью разгружены.
Выверните болты крепления опор и через верх осторожно извлеките двигатель из моторного отсека автомобиля.

Установка

Порядок выполнения

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за правильностью восстановления исходных подсоединения всех коммуникационных линий. Помните, что весь резьбовой крепеж должен затягиваться с требуемым усилием.

Видео про «Снятие и установка двигателя» для Kia Sportage

KIA Sportage 2.0 (G4KD) 70 тыс.км — капитальный ремонт двигателя

G4KD 2.0 двигатель массовые проблемы! ремонт Kia Sportage 3, Hyundai Tucson, IX35. Часть 1

https://youtube.com/watch?v=34486YcsYbI

Kia Sportage 2. Часть 28. Снимаем двигатель с коробкой и разбираем

10.6.4. Ремонт стартера

Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты свободного хода привода вдоль вала.	2. Проверните шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «–» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «+» аккумуляторной батареи, а вторым – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.	4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин–1. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7», «на 10», торцовые головки «на 13» и TORX Е5, раздвижные пассатижи.

1. Отверните гайку на нижнем контактном болте тягового реле…	2. …и отсоедините от него шину.

3. Выверните три болта крепления тягового реле к крышке стартера со стороны привода…	4. …и снимите тяговое реле.

5. Выверните стяжные болты…	6. …разъедините крышку и корпус стартера и извлеките демпфер рычага привода…

7. …снимите крышку со стороны привода…	8. …рычаг привода…

9. …и упорную шайбу.	10. Выверните два болта крепления щеточного узла к крышке…

11. …снимите крышку со стороны коллектора…	12. …и упорную шайбу.

13. Снимите щеткодержатель…	14. …и извлеките якорь из статора.

15. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.	16. Подденьте отверткой…

17. …и снимите стопорное кольцо.	18. Снимите с вала якоря ограничительное кольцо…

19. …и привод.	20. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, то замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

21. На шлицах и цапфах вала якоря не должно быть повреждений (забоин и задиров). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой.

22. Проверьте обмотку якоря на замыкание «на массу» с помощью омметра. Сопротивление должно стремиться к бесконечности.

23. Проверьте, легко ли перемещается якорь тягового реле стартера, а также замыкаются ли контактные болты контактной пластиной (с помощью омметра).

24. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

25. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательности, обратной разборке, с учетом следующих особенностей.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной.

ПРЕДУПРЕЖДЕНИЕ В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

2. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.	4. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте любым доступным способом (например, подходящей оправкой).

5. Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.

предыдущая страница10.6.3. Снятие и установка стартера

следующая страница 10.7. Выключатель (замок) зажигания

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

1. Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
2. Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
3. Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
4. Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
5. Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

1. Подключение приводной шестеренки к венцу.
2. Запуск стартерного механизма.
3. Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

1. Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
2. Приводная шестеренка бендикса входит в зацепление с маховиком.
3. Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
4. Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Снятие стартера

С наступлением небольших холодов. Стартер перестал крутиться, втягивающее щелкает и тишина. АКБ пять лет сдох. Но перед покупкой решил проверить, поставил другой АКБ, стартер не крутится. Снятием заниматься было некогда, решил на выходных снять, к выходным потеплело, и стартер сволочь крутиться как новый, и так до следующего похолодания. Выбрал время 31декабря (лучшего не нашлось). Грешил на пятаки. Согласно инструкции по ремонту, чтобы снять стартер надо пол двигателя разобрать. Решил с низу попробовать. В интернете можно ли снизу снять стартер информации не нашел, решил попробовать. Снимать в следующей последовательности:1. Отсоединить АКБ2. Снять защиту двигателя3. Открутить нижний болт крепления стартера с низу.4. Верхний болт снять посложнее с низу но если есть хотя бы средний набор инструментов, открутить снизу можно. Но уйдет минут пять. Или снять воздушный фильтр (5мин) и откручивать с верху.5. Откручиваем «Н» образную пластину возле стартера. Она поддерживает пластиковую систему подачи воздуха.6. Снимаем с креплений все провода возле стартера7. Вынимаем стартер, и откручиваем «+» и снимаем разъем из втягивающего.Сборка в обратном порядке. Фото неделал там все просто.Втягивающее оказалось неразборным. Разобрать конечно можно попробовать, но вот собрать?Контакты на втягивающем были не очень чистые, но и нержавые. Все почистил. И стартер снова заработал даже когда снова похолодало. Времени на снятие с учётом проб и ошибок и того, что первый раз снимал ушло час-полтора, поставил на место минут за 30.

Кому интересно ссылка на инструкцию по ремонту, можно скачать на андроид. Там ещё есть каталог запчастей с кодами

Неисправности стартера

На Киа Спортейдж 1, а также последующих модификациях проблемы со стартером вполне характерны. Они примерно одинаковы, проявляются одинаковыми признаками. Это значительно упрощает диагностику.

Важно понимать, что стартер довольно сложный прибор. Заменить его может любой автолюбитель, а вот произвести ремонт самого стартера без навыков работы с электродвигателями практически невозможно

Электрические проблемы

Если стартер не работает и автомобиль не заводится следует в первую очередь проверить состояние электрических компонентов. Причин тут может быть несколько.

• Недостаточный заряд АКБ. Зачастую за неисправность стартера принимают «севший» аккумулятор. В первую очередь проверьте уровень заряда и надежность крепления клемм.
• Повреждение провода. В Киа Спортейдж 2 и других версиях провод может быть поврежден неаккуратными действиями водителя.
• Обрыв обмоток якоря или реле. Это тоже электрическая проблема. В этом случае электродвигатель стартера не получает питания и не крутит маховик.
• Отказ замка зажигания. Ситуация больше характерна для Киа Спортейдж 3. Неисправность контактной группы, часто принимают за поломку стартера.

Механические неисправности

Другая группа поломок касается механических компонентов узла. Зачастую такие поломки сопровождаются различными звуками, например, скрежетом или свистом. Разберем основные неисправности.

• Повреждение зубцов шестерни. В этом случае невозможно передать усилие на маховик.
• Разрушение подшипника.
• Заклинивание статора или ротора. При этом, работа электродвигателя становится невозможной.

Диагностика

В таблице ниже можно найти самые распространенные поломки стартера, а также способы диагностики.

Признак	Причина	Как устранить
Стартер крутится легко, со скрежетом. Коленвал не проворачивается.	Повреждена шестерня привода стартера, аналогичная проблема при стирании зубьев венца маховика	Заменить стартер, шестреню или маховик
При поворачивании ключа зажигания в положение «стартер» не срабатывает тяговое реле (нет щелчка под капотом). Обязательно удостоверьтесь подается ли +12 В на управляющий контакт тягового реле	Причина в неисправности управляющей цепи. Возможно ослабло крепление контактов или они окислились.	Очистить и обжать все контакты.
При включении стартера слышится щелчок под капотом, при этом якорь стартера не вращается. Во время проверки омметром сопротивление всей цепи «аккумуляторная батарея-стартер» стремится к бесконечности или просто высокое	Окислились провода обеспечивающие подачу тока на реле, или на массу.	Зачистить контакты.
Поворот ключа не вызывает срабатывания реле. Щелчок отсутствует.	Неисправны контакты замка зажигания.	Замена замка.
Попытка включения стартера приводит к треску. Стартер может нагреваться.	Замыкание или обрыв в обмотке реле.	Замена стартера или тягового реле.
Стартер не вращается, или дает слишком малые обороты.	Обгорание якоря.	Самый надежный вариант – замена стартера.
Якорь вращается, маховик стоит.	Причина в пробуксовывании муфты свободного хода.	Замена муфты или стартера в сборе.
При попытке запуска двигателя слышен скрежет, маховик не проворачивается, либо проворачивается через раз.	Износ зубцов шестерни.	Замена шестерни или всего стартера.
Стартер вибрирует и шумит.	Возможно неправильное крепление. Ослабление крепежных болтов.	Проверить крепеж.

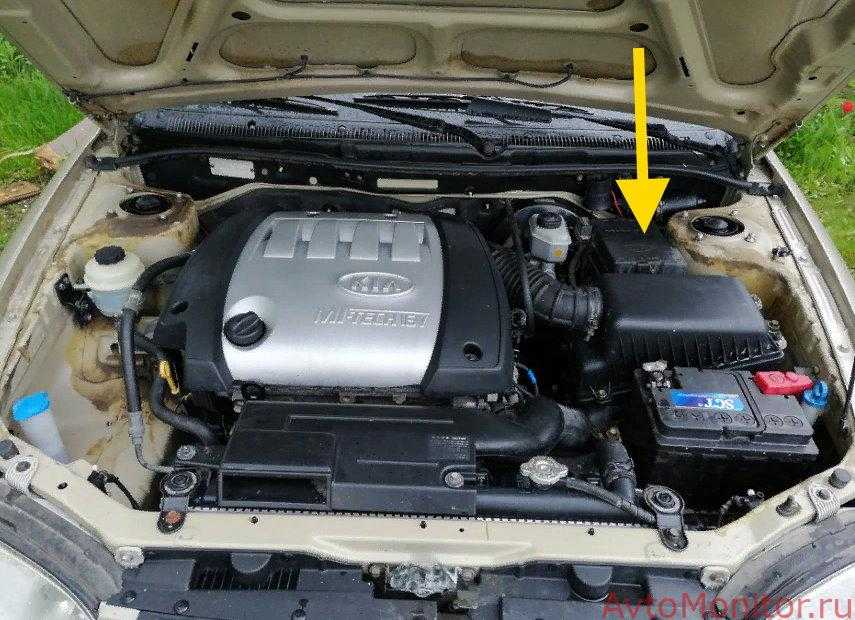

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

• Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
• На данном этапе необходимо добраться до самого блока предохранителей.
• С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
• После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
• После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Устройство стартера

Если не лезть в дебри, то это обыкновенный МОЩНЫЙ электромотор, который используется только с одной задачей — раскручивание коленчатого вала, для пуска двигателя. Но как я писал выше, он не должен быть постоянно в зацеплении, а поэтому «специальный узел» выводит определенную шестерню в зацепление с маховиком и после пуска убирает ее.

Это шестерня называется «БЕНДИКС», именно она входит в зацепление с маховиком. Однако устройство бендикса намного сложнее, по сути это обгонная муфта (в одну сторону она может вращаться, а вот в другую нет).

Выдвигает бендикс специальный узел, который (обычно) крепится сверху стартера и называется «втягивающее реле». Как вы понимаете задача у него одна — вводить в зацепление с маховиком и после пуска выводить убирать обратно. Принцип этого узла основан на работе электромагнита, один его контакт всегда подключен к минусу (через корпус стартера, далее через массу автомобиля), а другой к плюсу аккумулятора (через размыкающий замок зажигания). Дабы не грузить вас сложной технической информацией, вам нужно понимать, что у этого магнита есть обмотка, назовем ее — «втягивающая», а также «сердечник», который под воздействием этих обмоток задвигается внутрь и удерживается (он жестко связан с БЕНДИКСОМ). Когда вы поворачиваете ключ в замке зажигания, работает «втягивающая обмотка» она воздействует на сердечник, выдвигается «БЕНДИКС» который входит в зацепление с маховиком и дальше стартер раскручивает мотор. После запуска двигателя, обмотка размыкается, специальная пружина переводит сердечник в исходное положение, «БЕНДИКС» выходит из зацепления.

В конце стать будет полезное видео, посмотрите, отпадут все вопросы.

Если простыми словами — «втягивающее реле» вводит и далее отводит из зацепления с маховиком шестерню БЕНДИКСА.

Сульфатация пластин АКБ

С завода на Киа Рио устанавливается АКБ Rocket на 60 А/ч. Это хороший аккумулятор, но в ряде случаев он может подвергнуться сульфатации — образованию сульфата свинца на электродах. В результате снижается емкость и пусковой ток АКБ, возрастает сопротивление. Стартер не может нормально прокрутить двигатель — машина не заводится или запускается с третьей попытки.

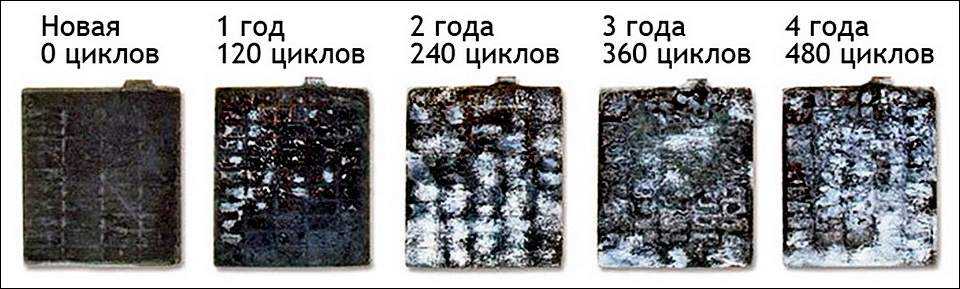

Сульфатация свинцовых пластин аккумулятора

Почему происходит сульфатация аккумулятора:

• Условия эксплуатации автомобиля. Яркий пример — езда на короткие расстояния. За 5–10 километров генератор не может восполнить заряд, утраченный АКБ за ночь простоя и пару запусков ДВС. Эксплуатируя машину в таком режиме, не ленитесь периодически подзаряжать АКБ зарядным устройством.
• Проблемы с генератором. Устройство может давать слабое или слишком большое напряжение. Нормальным считается напряжение 14,3-14,7 В без нагрузки. Если выше или ниже – имеется проблема. В случае с Киа Рио нужно «копать» в сторону регулятора напряжения.

Сульфатация — явление, которого можно избежать. Но для этого нужно регулярно следить за состоянием АКБ и генератора. Есть ряд примеров, когда штатные АКБ на Kia Rio выхаживали по 5–7 лет.

Возможные проблемы с окраской кузова

Почти все продающиеся у нас Sportage 2 собраны в России или Словакии. Качество окраски их кузовов хромает. Уже через пару лет эксплуатации краска под стеклом двери багажника вспучиваются, а петли самого стекла ржаветь. Нередко ржавчина появляется и под номерным знаком. Внутри также есть к чему придраться. С возрастом салон Sportage второго поколения наполняется скрипами – дорогого мягкого пластика в корейском кроссовере нет. С другой стороны, дешевый салонный пластик Sportage неплохо сопротивляется естественному истиранию, поэтому интерьер чаще всего выглядит опрятно даже на видавших виды автомобилях. Исключение — разве что рулевое колесо. Оно начинает лосниться уже после 30-40 тысяч пробега.

Проверка системы зажигания

Если стартер нормально работает и бензин подается в двигатель, проблема может быть в системе зажигания топлива.  Проверьте наличие искры. Для этого берется тестовая свеча, которая подключается к массе на корпусе и выбранному высоковольтному проводу. При прокручивании стартером на ней должна быть стабильная искра, если ее нет, требуется замена или ремонт модуля зажигания. Для уверенности можно проверить искру во всех цилиндрах, последовательно подключая их провода к тестовой свече.

Для проведения дальнейшей диагностики требуется выкрутить свечи зажигания. Их колодцы нужно продуть, чтобы вычистить грязь, сорвать их специальным ключом и снова продуть, потом они полностью выкручиваются и вынимаются. Если свечи мокрые, поскольку заливались топливом, искра в них не возникает, что может быть причиной отказа в запуске двигателя. Это случается при подсевшем аккумуляторе, не обеспечивающем искру достаточной силы при запуске двигателя. Чтобы завести двигатель, свечи нужно очистить и полностью высушить, а лучше просто заменить, и двигатель заведется без проблем.

Несколько полезных советов

Производитель указывает четкие сроки замены тех или иных расходников и обслуживания самых различных узлов. Желательно придерживаться этих советов и не оставлять без внимания свой автомобиль. Своевременно обслуженный ГРМ — залог длительной жизни вашего мотора. Его ресурс снижают плохие свечи, низкого качества масло и множество других факторов.

Если в очередное утро автомобиль отказывается заводиться, то это в большинстве случаев говорит о наличии серьезных неисправностей, хотя иногда удается отделаться достаточно легко. Если вышел из строя датчик коленчатого вала, то его в любом случае нужно менять, ремонтировать смысла нет. Стоит он немало, но без него не будет даже искры. Нередко датчик находится в «полуживом» состоянии довольно долго. Поэтому бывает так, что «Киа Рио» не заводится с первого раза. Связано это с тем, что датчик коленвала периодически посылает неверные данные электронному блоку управления, который регулирует параметры запуска двигателя.

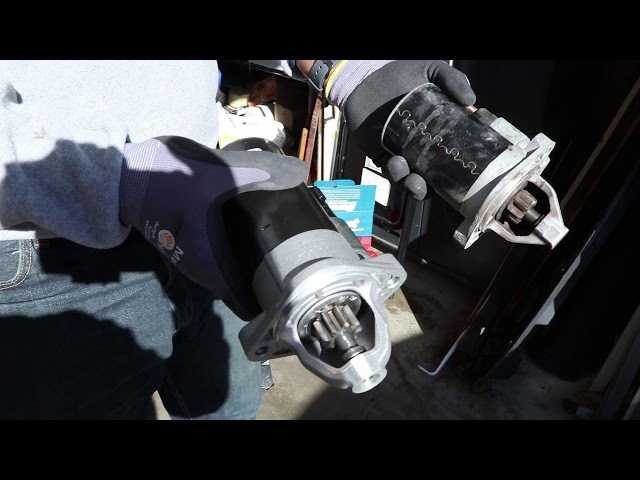

Какой стартер купить

Зачастую у водителей возникает вопрос, какой стартер лучше установить. Сложности добавляет большой выбор оригиналов, на модель может ставиться один из трех стартеров. Подобный выбор осложняет подбор. Также имеются аналоги, в целом не уступают оригинальным деталям.

Оригинал

Каталожный номер стартера на Киа Спортейдж 36100-2y100

Обратите внимание, что подбор должен производиться по VIN-номеру. Имеется несколько модификаций от разных производителей

Всего предлагается три варианта:

Также имеются некоторые различия между поколениями.

Аналог

Неоригинальных стартеров в продаже достаточно много. Многие не отличаются по качеству. Перечислим наиболее надежные варианты:

• FENOX №ST31130;
• NIPPARTS №N5210309;
• ERA №220384.

Все перечисленные детали можно устанавливать на Киа Спортейдж без ограничений.

Стартер Kia Spectra

Один болт откручиваем снизу и 2 сверху, со стороны капота. После этого аккуратно вынимаем пусковое устройство через верх. Откручиваем головкой на 13 гибкий контакт, идущий к корпусу от втягивающего реле. Затем обычной шестигранной головкой на 4 откручиваем болты и снимаем реле. Теперь нужно разобрать корпус стартера с помощью торцового ключа на Труднее всего вытащить фиксирующую шайбу, которая держит бендикс, но если это получится, останется лишь заменить муфту на новую и собрать агрегат в обратном порядке.

Если вы не хотите возиться с разборкой узла, обратитесь где находится стартер на киа спектра автосервис « СтартСервис ». Механики за годы практики получили достаточно опыта для того, чтобы справиться с любыми работами.

Снятие и установка стартера

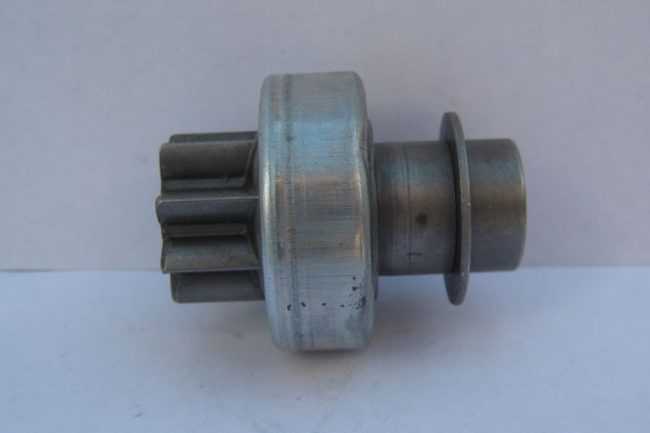

Ещё одна частая причина неисправности — выходит из строя бендикс. Основное его назначение — это раскрутка маховика двигателя.

Вступает в зацепление с маховиком. Контроль зацепления осуществляет втягивающее реле. Нередко шлицы бендикса просто стираются со временем — при длительной эксплуатации. Разрешить проблемы поможет только лишь замена.

Если же ни один из выше перечисленных способов не помог — необходимо обратиться в сервис к профессиональному электрику. Самостоятельно многие неисправности отремонтировать просто не удастся.

Снять стартер при отсутствии подъемника либо смотровой ямы будет затруднительно. Так как он находится в сложно доступном месте.

Приобрести стартер можно без каких-либо затруднений в любом автомагазине. Но желательно отдавать предпочтение хорошо себя зарекомендовавшим. Это позволит избежать подделок, покупки контрафакта

Также важно помнить что с недавних пор магазин имеет право отказать в возврате денег за исправную деталь. Существуют и другие тонкости, связанные с приобретением новых деталей

Снятие и установка стартера Kia Sportage

Снятие и установка стартера

Бензиновые модели

Снятие

Порядок выполнения

Отсоедините отрицательный провод от батареи. Выверните два верхних болта крепления опорного кронштейна впускного трубопровода. Вывесьте автомобиль над землей. На моделях с РКПП выверните два крепежных болта и отведите в сторону исполнительный цилиндр сцепления. Выверните два нижних крепежных болта и снимите опорный кронштейн впускного трубопровода. Выверните два верхних болта крепления стартера. Выверните нижний крепежный болт, высвободите стартер из купола сцепления (модели с РКПП)/гидротрансформатора (модели с АТ) и, подперев, зафиксируйте его в двигательном отсеке. Опустите автомобиль на землю. Сверху отсоедините электропроводку от клеммы S стартера. Отпустите крепежную гайку и отсоедините электропроводку от клеммы В (1) стартера, — не оброните стопорную шайбу. Вновь поднимите автомобиль, отведите в сторону косу электропроводки трансмиссии и через низ извлеките стартер из двигательного отсека.

Установка

Порядок выполнения

Заведите стартер в двигательный отсек. Опустите автомобиль на землю и подсоедините электропроводку к клемме В стартера, — не забудьте посадить стопорную шайбу, проследите за надежностью затягивания гайки. Подсоедините электропроводку к клемме S. Заведите на штатное место опорный кронштейн впускного трубопровода и зафиксируйте его двумя верхними болтами. Поднимите автомобиль и заведите стартер на свое штатное место. Вверните сначала два верхних крепежных болта, затем нижний. Выровняйте стартер, затем затяните три крепежных болта с требуемым усилием (37 ÷ 54 Нм). Вверните и затяните с требуемым усилием (37 ÷ 54 Нм) нижние болты крепления опорного кронштейна впускного трубопровода. На моделях с РКПП установите на место исполнительный цилиндр сцепления, — усилие затягивания крепежных болтов также составляет 37 ÷ 54 Нм. Опустите автомобиль на землю и затяните с требуемым усилием (37 ÷ 54 Нм) верхние болты опорного кронштейна впускного трубопровода.

Дизельные модели

Детали установки стартера на дизельных моделях

Порядок выполнения

Отсоедините отрицательный провод от батареи. Выверните верхние болты крепления стартера. Вывесьте автомобиль над землей. Отсоедините электропроводку от клемм В и S стартера, — постарайтесь не потерять стопорную шайбу при отпускании крепежной гайки клеммы В. Выверните нижние крепежные болты и снимите стартер. Установка производится в обратном порядке, — проследите за соблюдением требований Спецификаций Главы Системы электрооборудования двигателя к усилиям затягивания резьбового крепежа.

Видео про «Снятие и установка стартера» для Kia Sportage

Kia Sportage I… замена стартера…

https://youtube.com/watch?v=vwwgDXY5nGU

Ремонт стартера Kia Spectra или замена бендикса (обгонной мувты)

Ремонт генератора и стартера Kia Sportage 2008

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

О чем говорят щелчки стартера?

Как было сказано в самом начале статьи, проблема может быть вовсе пустяковой. К примеру, забыли выключить фары или оставили негромкую музыку после работы. Вполне естественно, что до утра аккумулятор разрядится. А если батарея уже отработала несколько лет, то такое может случиться и без дополнительных источников энергопотребления за зимнюю ночь. В этом случае просто щелкает стартер. “Киа Рио” не заводится в этом случае, что вполне логично.

Возникшую проблему можно решить несколькими способами – заменой или зарядкой аккумуляторной батареи. Если АКБ села по вине водителя, то достаточно будет ее зарядить. Современные батареи в большинстве случаев необслуживаемые, поэтому доливать в них ничего не нужно. Щадящий режим зарядки на 2-4 ампера занимает много времени, но позволяет полностью восстановить энергию. К примеру, батарею на 60 А/ч током в 5А необходимо заряжать 12 часов. Ну а заменить батарею вообще дело нехитрое. Достойных производителей достаточно много, средний срок службы составляет порядка 5 лет, и это в том случае, если батарея не подвергается глубоким разрядам.
