Форд фокус 2 не заводится, стартер крутит

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Форд Фокус новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Ремонт стартера в автомобиле Ford Focus 2

На рис.1 показаны детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин”‘. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7» и «на 13», отвертки с плоским и крестообразным лезвием.

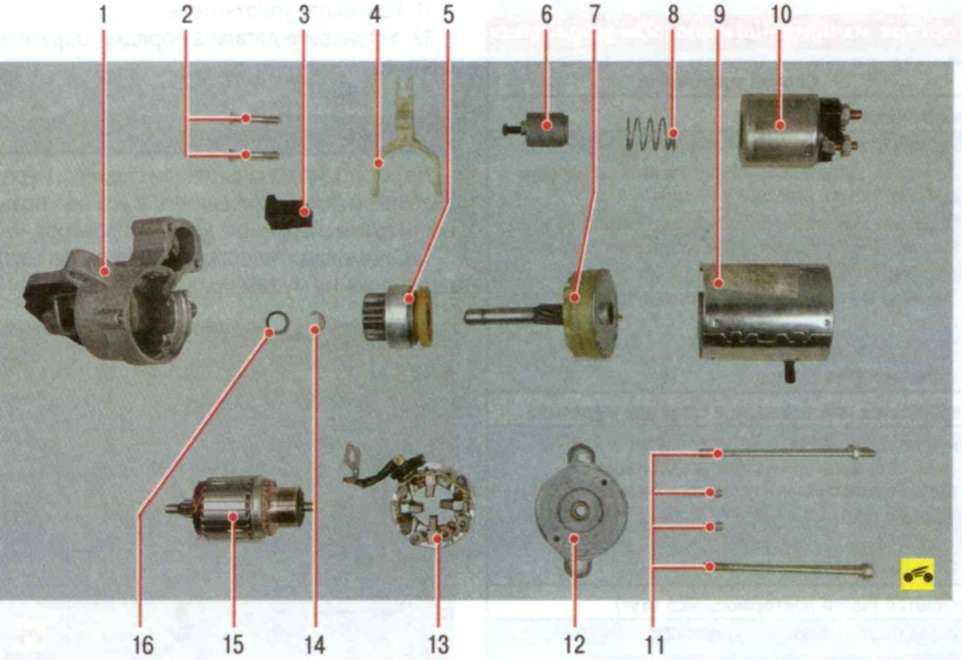

Рис. 1. Детали стартера: 1 – крышка со стороны привода; 2, 11 – болты крепления; 3 – резиновый уплотнитель; 4 – рычаг привода; 5 – муфта свободного хода; 6 – якорь реле; 7 – планетарный редуктор; 8 – возвратная пружина; 9 – корпус стартера; 10 – корпус тягового реле; 12 – крышка со стороны коллектора; 13 – щеткодержатель; 14 – стопорная шайба; 15 – ротор стартера; 16 – упорная шайба.

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от контактного болта тягового реле.

3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле, отсоединив якорь от рычага привода.

5. Извлеките из корпуса тягового реле якорь и возвратную пружину.

6. Выверните стяжные болты.

8. Выверните два болта..

9. . снимите крышку подшипника..

10. . и извлеките щеточный узел.

11. Извлеките ротор из корпуса стартера.

12. Снимите резиновый уплотнитель.

13. . и извлеките планетарный редуктор.

14. Подденьте отверткой.

15. . и снимите рычаг привода.

16. Снимите ограничительное кольцо.

17. . и отсоедините от вала якоря механизм редуктора.

18. Снимите ограничительное кольцо.

19. . и удалите крышку.

20. Снимите с вала пластмассовую шестерню.

21. Снимите шестерни с направляющих.

22. Разожмите и извлеките стопорное кольцо.

23. Снимите уплотнитель.

24. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Проверьте с помощью омметра изолированные корпуса на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

25. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

26. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

27. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

28. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

29. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

Предупреждение

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

30. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

31. Соберите стартер и все демонтированные узлы в последовательности, обратной снятию.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Где находится стартер на форд фокус 2

Ford Focus 2
- Двигатель
  - Замена ремня ГРМ
  - Инструмент ГРМ
  - Замена муфт VCT
  - Замена бендикса стартера
  - Дроссельная заслонка Форд Фокус 2
- Трансмиссия
  - Запчасти для замены сцепления
  - Замена сцепления (часть 1)
  - Замена сцепления (часть 2)
  - Замена сцепления (часть 3)
  - Датчик заднего хода Форд Фокус 2
- Подвеска
  - Сайлентблоки задней подвески Фокус 2
  - Сайлентблоки передних рычагов Форд Фокус 2
  - Ступичный подшипник Форд Фокус 2. Замена
- Электрика
  - Замена подшипников генератора
  - Ближний свет Форд Фокус 2
  - Аккумулятор Форд Фокус 2
  - Прошивка Форд Фокус 2
  - Подсветка номера Форд Фокус 2
  - Не открывается багажник Фокус 2
  - Моторчик печки Форд Фокус 2
- Замена бензонасоса Фокус 2
- Дворники Форд Фокус 2
- Расширительный бачок Фокус 2
- ISOFIX для Форд Фокус 2
Ford C-Max
Ford Fusion
- Замена тормозных дисков
- Универсальные брызговики
- Замена пыльника ШРУС
Opel Astra J
- Термостат A16XER
- Cпойлер бампера Astra J
- Астра j. Запчасти для ТО
Mitsubishi ASX
- Плановое ТО MITSUBISHI ASX
- Плановое ТО MITSUBISHI ASX часть 2
ВАЗ 2112
Полезные мелочи
- Отзыв о Форд Фокус 2
- Авто аксессуары с Алиэкспресс
- Ключи с Алиэкспресс
- АЗС самообслуживания Лукойл
- Выкидной ключ КИА Церато

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

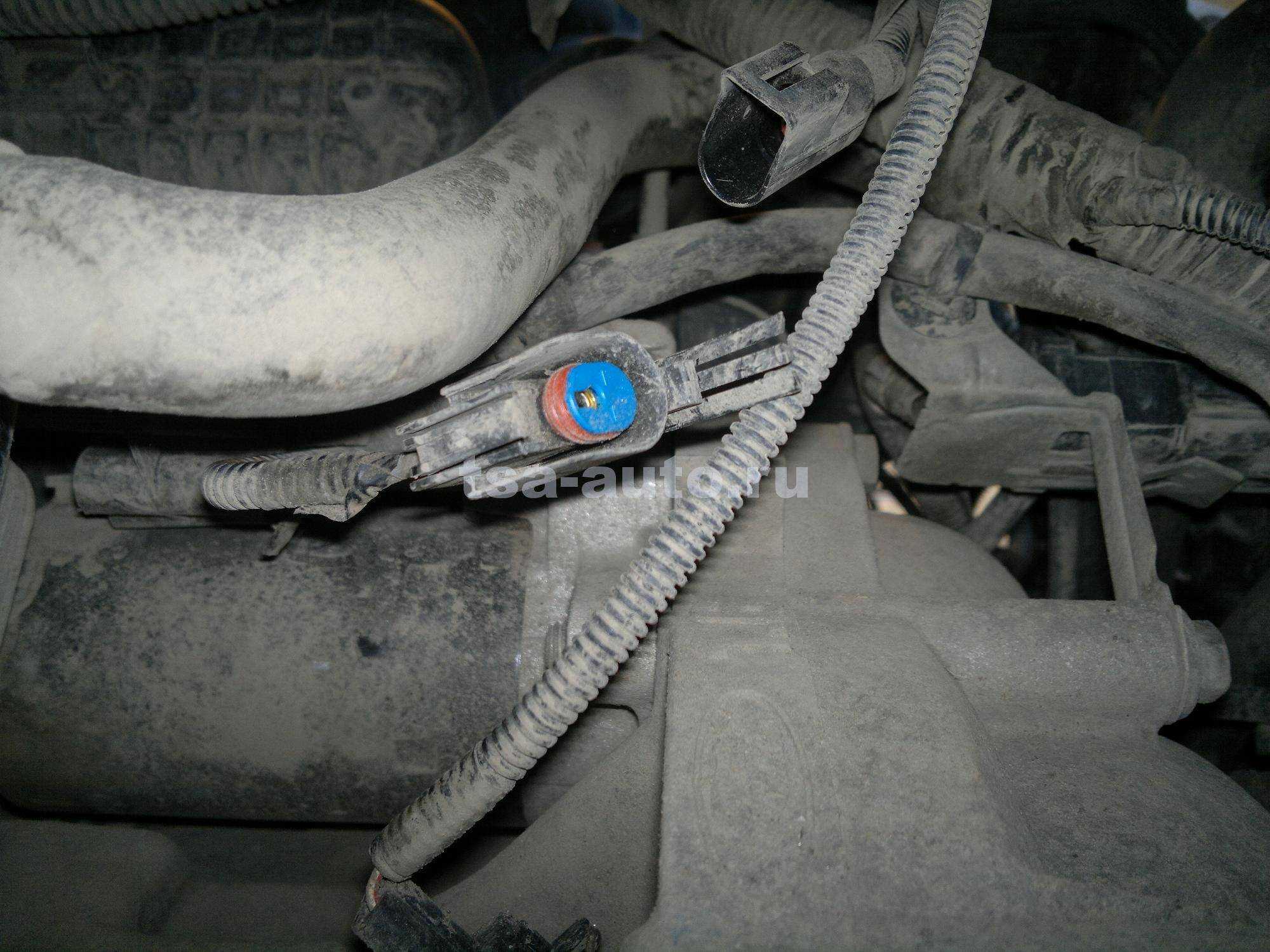

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

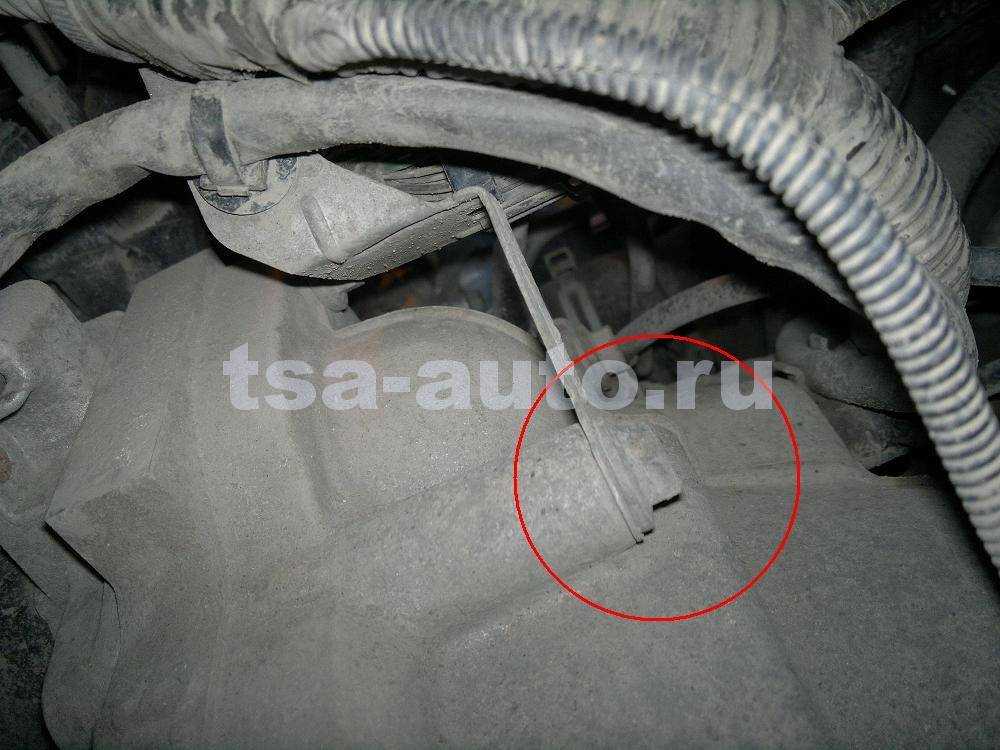

Нижний болт

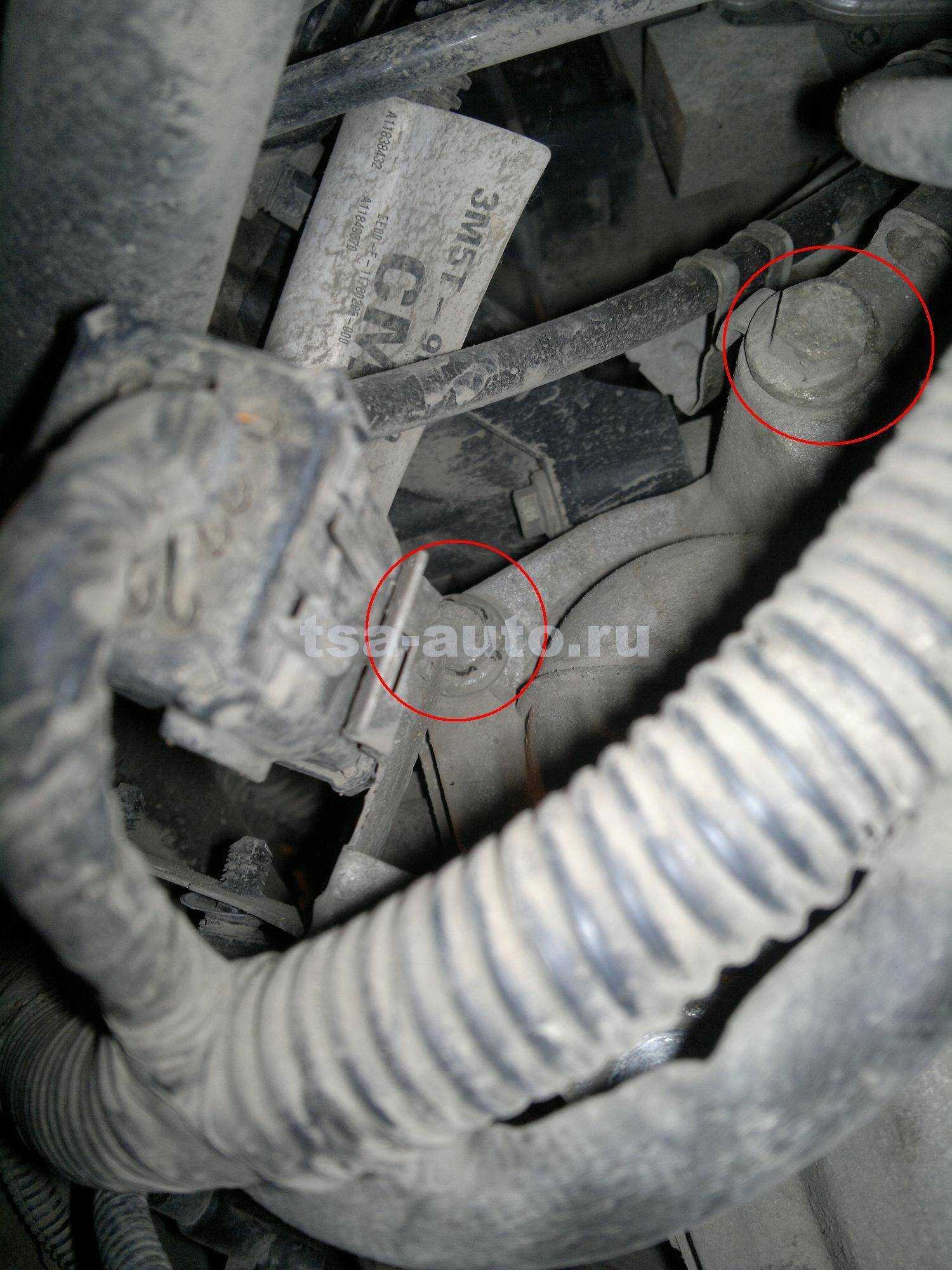

и два верхних

Стартер нужно снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручиваем клемму от генератора

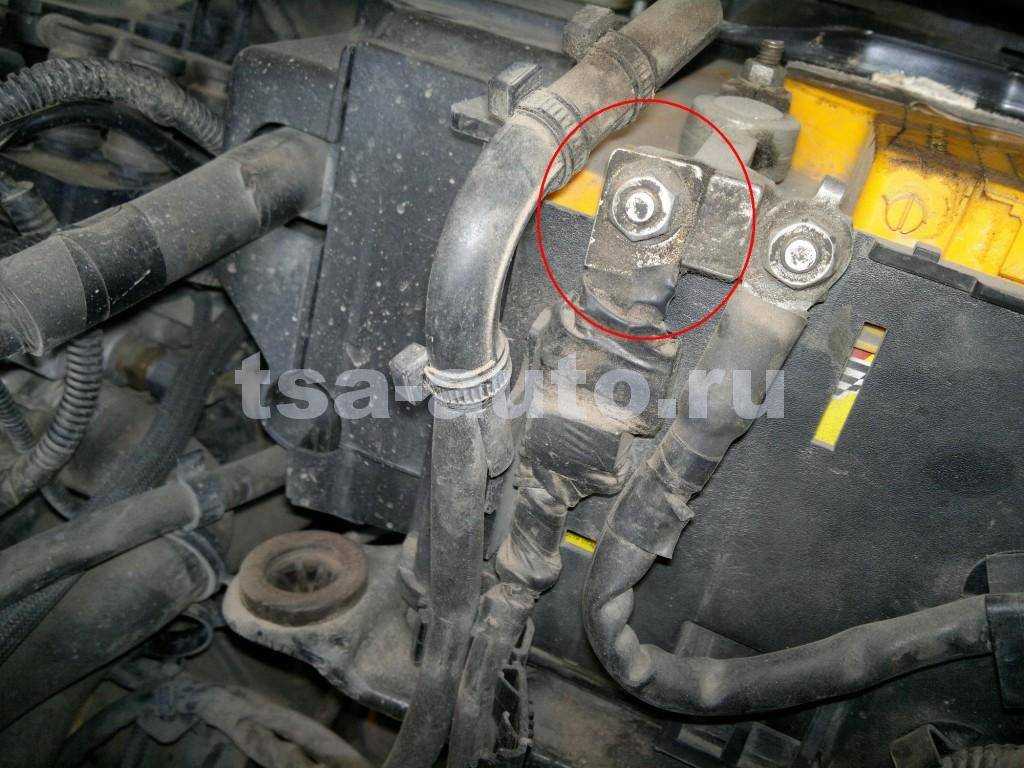

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо, выводя его из корпуса кожуха сцепления. Там же рядом увидите еще пару разъемов, один из них датчик заднего хода, их тоже отсоединяем, чтобы не мешались.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

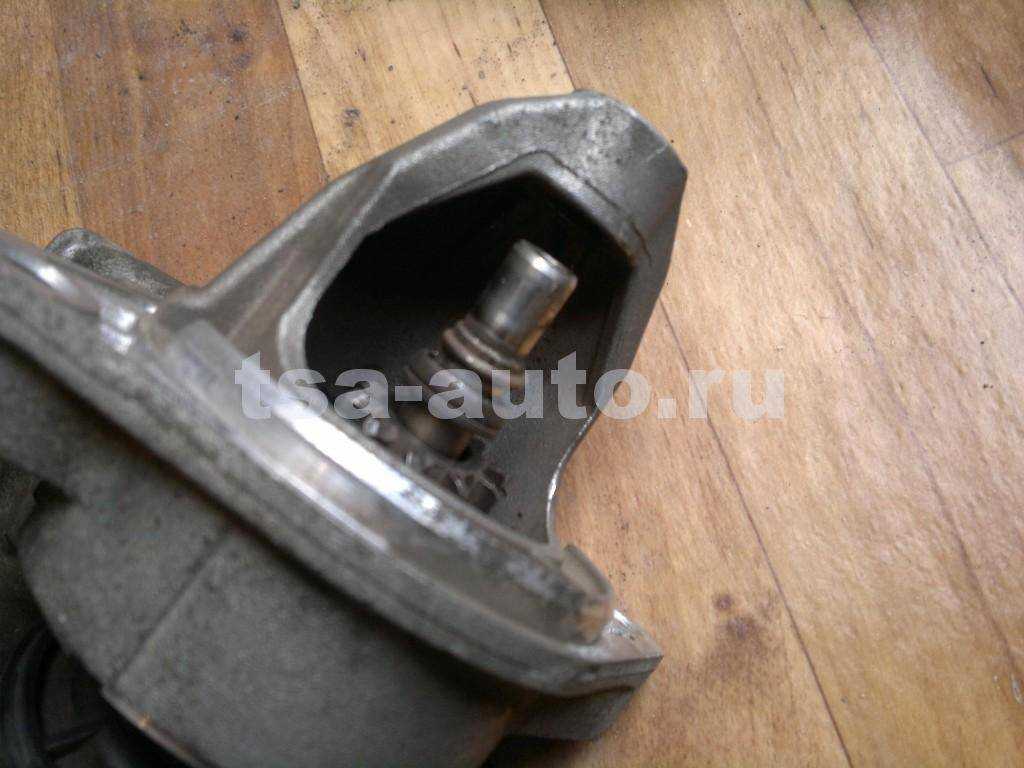

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

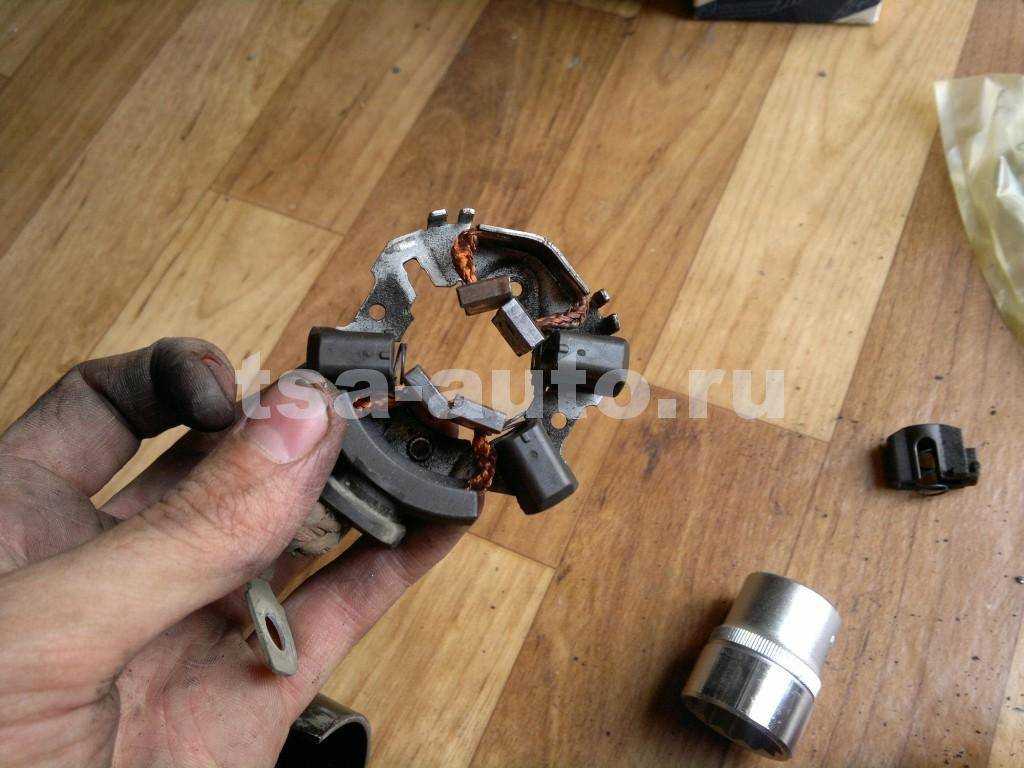

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

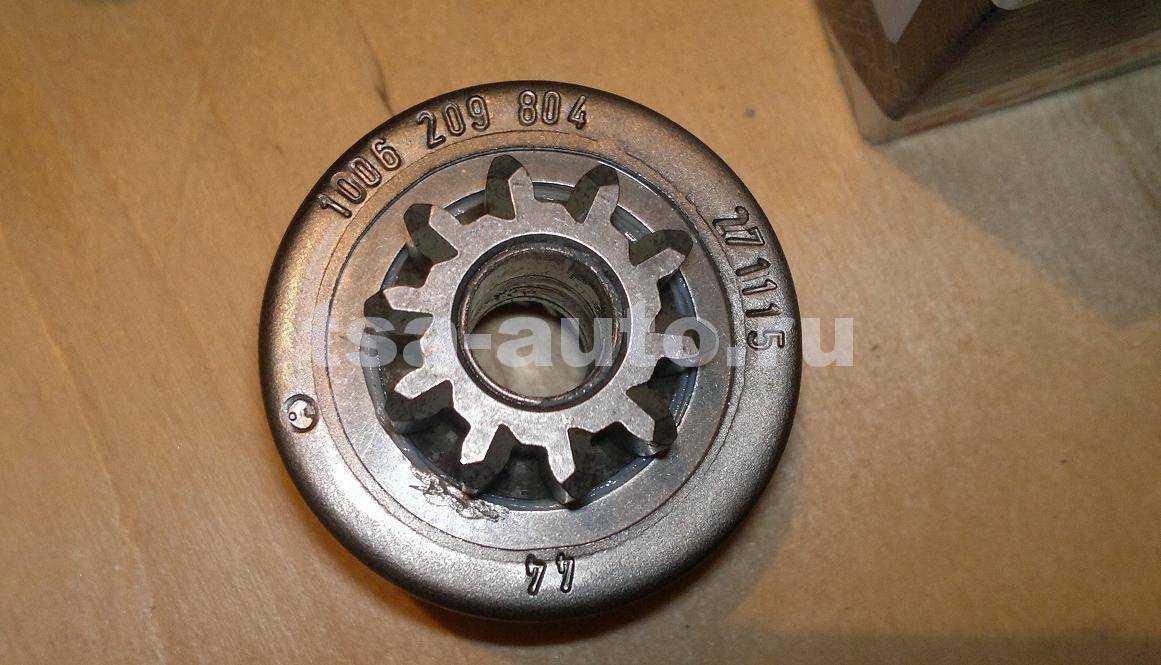

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

Бендикс — 1 006 209 804
Втягивающее реле — 2 339 304 047
Щеточный узел — 1 004 336 526
Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Устройство системы запуска и стартера Форд Фокус 2

Фактически, никаких революционных решений в системе запуска автомобиля Ford Focus не внедрено при всем этом, пожалуй, отлично. Зная уровень нашего официального сервиса и цены на ремонт, приходится всю работу делать без помощи других. Но, пока не узнаешь устройство, чинить не надо. Будет только ужаснее. Конкретно по таковой ошибке мы и решили поделиться одной из вершин айсберга собственных познаний на ремонте и обслуживанию Ford Focus 3.2, на данный момент связанными со стартером.

Стандартная система запуска Фокуса состоит из АКБ, стартера, управляющего реле, втягивающего реле и венца маховика, с которым шестерня бендикса стартера заходит в

Снять стартер форд фокус 2 1.6

зацепление. Никаких сложностей. Сам автостартер — это обыденный электродвигатель с понижающим редуктором планетарного типа. Движок стартера именуется «электрическая машина неизменного тока со смешанным возбуждением», если это как-то поможет. Состоит стартёр из статора с обмотками возбуждения, якоря с обгонной муфтой и втягивающего реле. Вот схема его устройства.

Когда мы включаем зажигание и замыкаем контакты на контактной группе замка зажигания, ток от АКБ через реле стартера и предохранитель поступает на обмотку втягивающего реле. Реле срабатывает, а его контакты замыкаются, подавая тем ток на обмотку ротора и статора. Сразу с этим перемещается ступица обгонной муфты, вводя в зацепление шестерню бендикса с венцом маховика. Стартёр прокручивает маховик пока, пока движок не запустится. Когда мотор начинает работать и частота вращения маховика превосходит частоту вращения выходного вала стартера, муфта отбрасывается вспять, шестерня выходит из зацепления с маховиком, контакты размыкаются и автостартер автоматом отключается.

Чем, что в систему пуска мотора Форд Фокус 4.5 входят провода, плавкий предохранитель и контактные разъемы. Так работает исправный стартёр нашего Форда, а с дефектами и причинами их появления сможем познакомиться разбираться немедля.

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Бендикс стартера на Форд Фьюжн

Чтобы разобрать стартер нам необходимо вначале открутить втягивающие реле, снять вилку, которая толкает бендикс, ну и разобрать сам корпус. Откручиваем втягивающие, ключ звёздочка Т Бывают, что они закисают, грани срезаются, в этом случае приходится их высверливать и ставить новые болты.

Поэтому лучше заранее купить три болта М5, шаг резьбы стандартный. Обязательно брызгайте на них wd перед откручиванием. Откручиваем два длинных болта на корпусе, при помощи ключа на 7, снимаем крышку и видим наш бендикс.

Запчасти Ford Fusion

Чтобы снять бендикс с вала, мы берём трубку или головку, наставляем её и легонько ударяем молотком. Стопорное кольцо при этом падает.

Далее мы видим стопорную шайбу, которая не даём нам снять с вала бендикса, она была внутри кольца, теперь её можно поддеть отвёрткой и снять бендикс. Промываем всё от накопившейся грязи, смазываем литолом и ставим новый бендикс, собираем в обратном порядке.

Видео ремонт стартера, замена бендикса в Ford Fusion: Резервное видео как отремонтировать стартер, заменить бендикс форд фьюжн бендикс цена Форд Фьюжн:

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

износа втулок подшипников или шеек на якорном валу;
ослабло крепление стартера;
деформировались или сломались зубья шестерней;
в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.
