Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

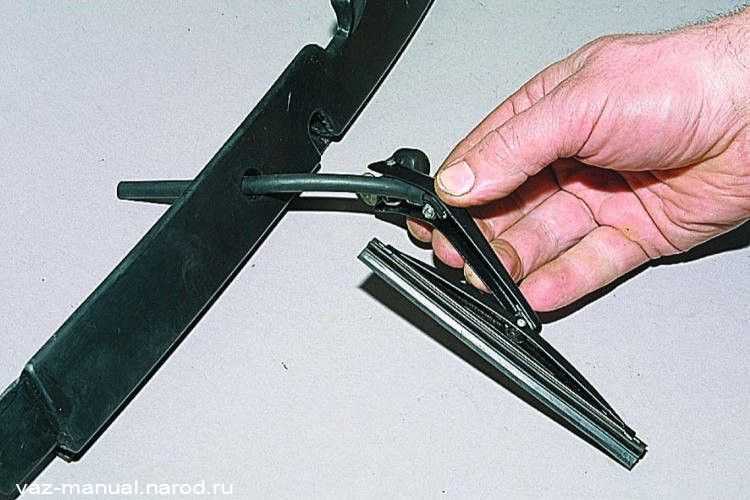

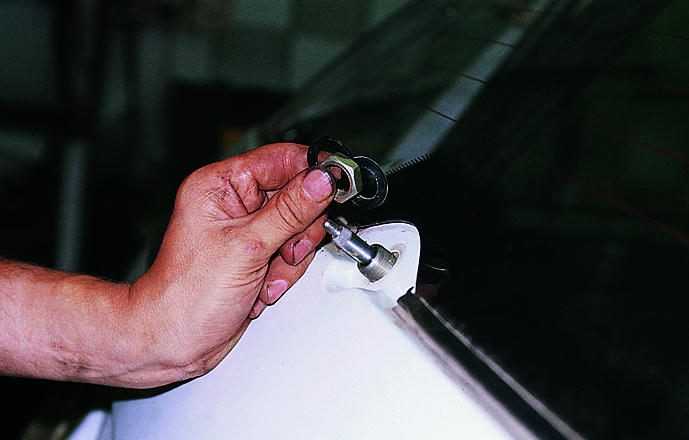

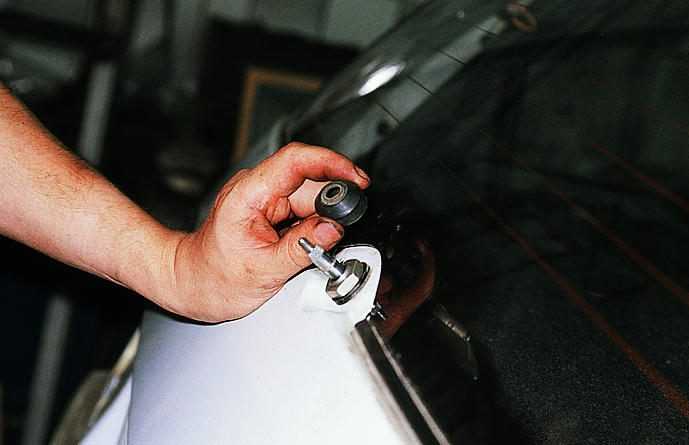

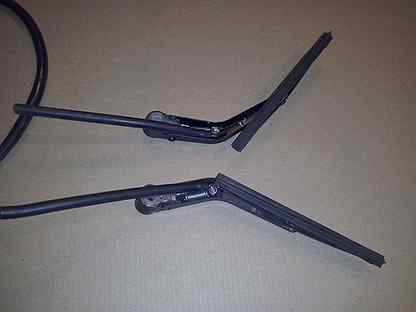

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

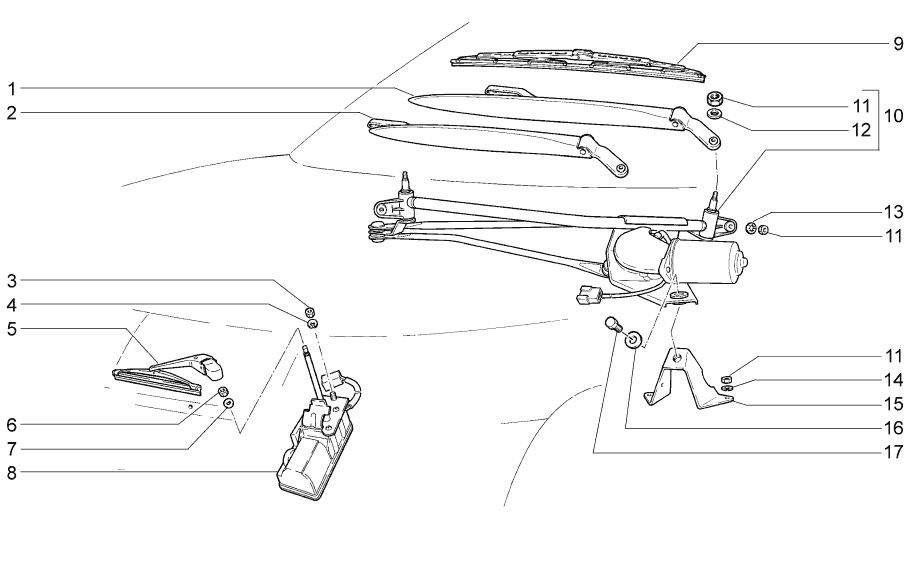

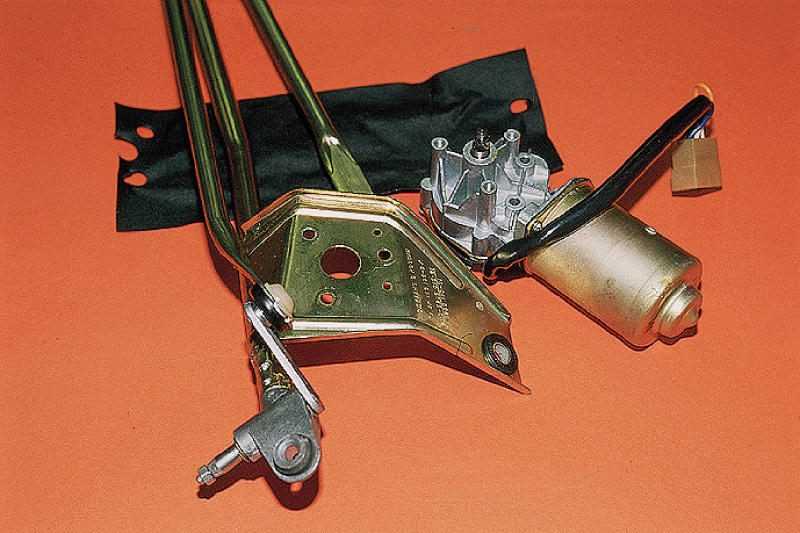

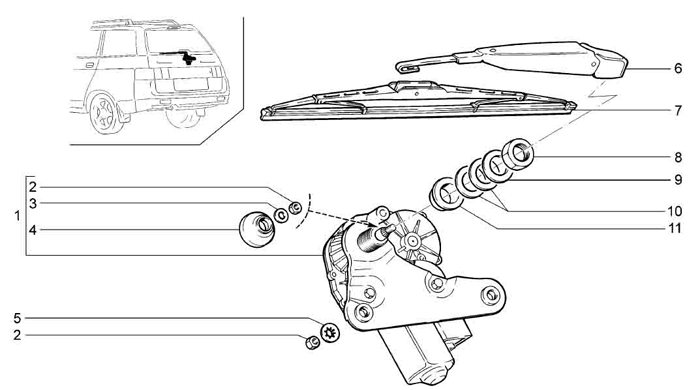

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.

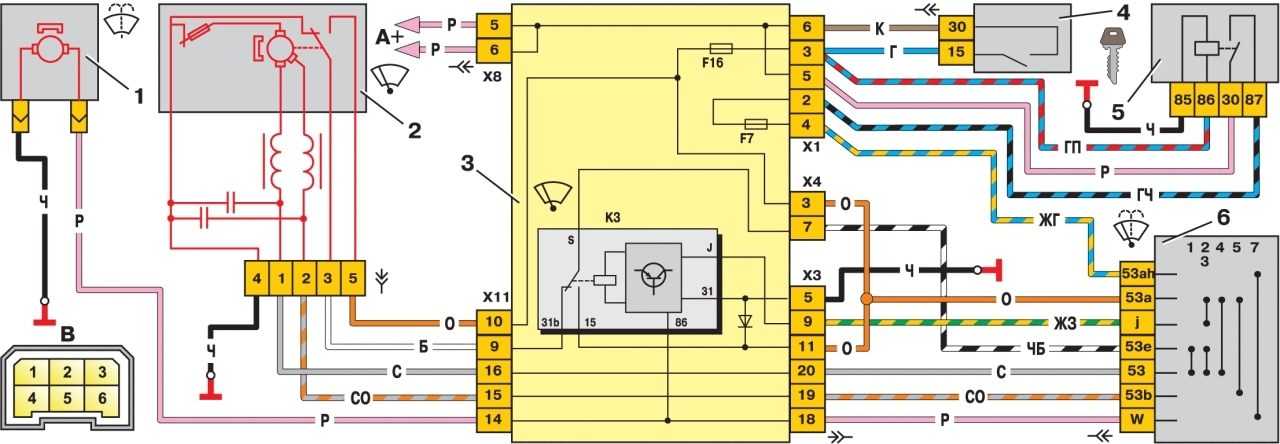

2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Статьи по теме

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

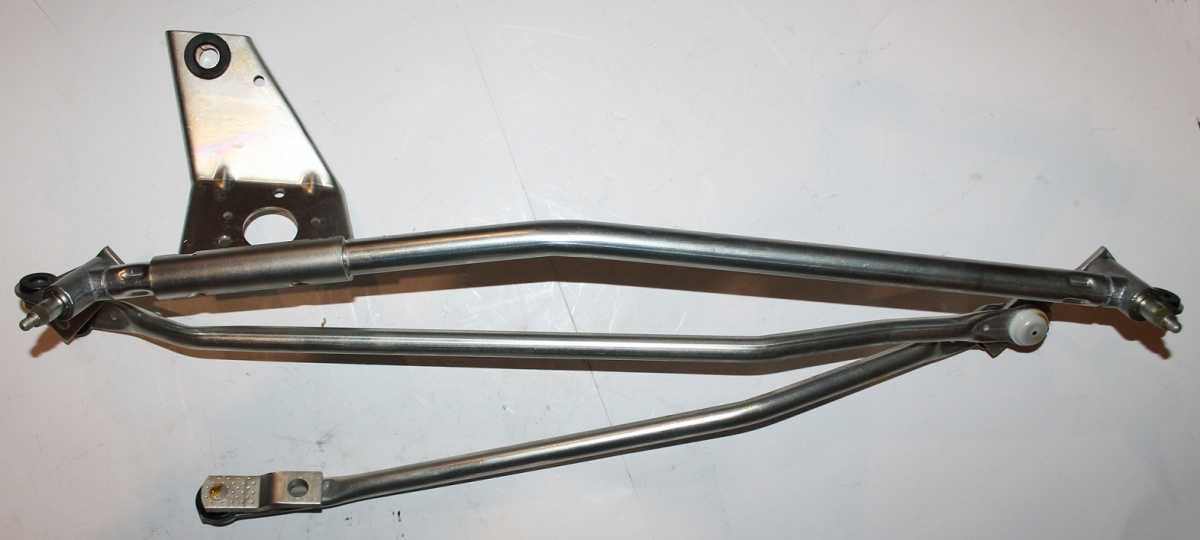

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

• Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

Этапы доработки

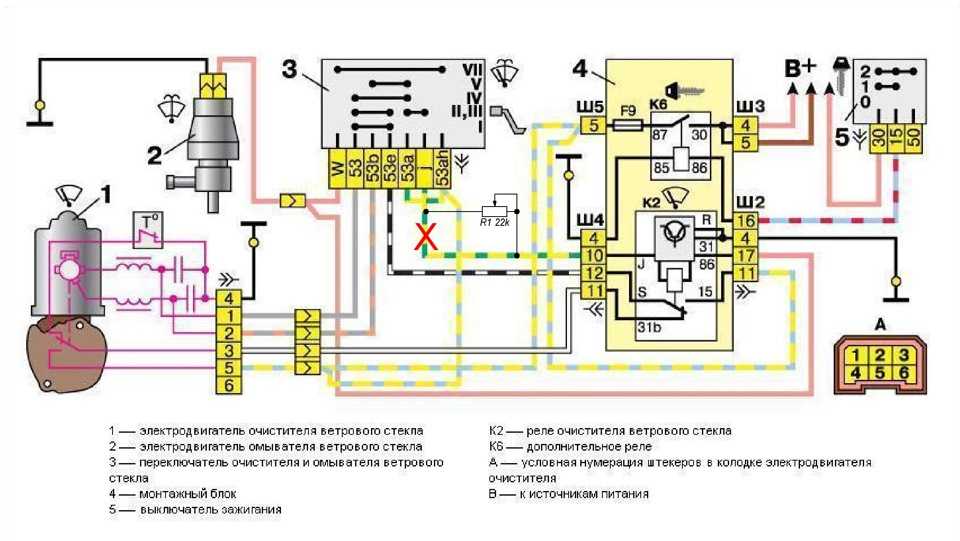

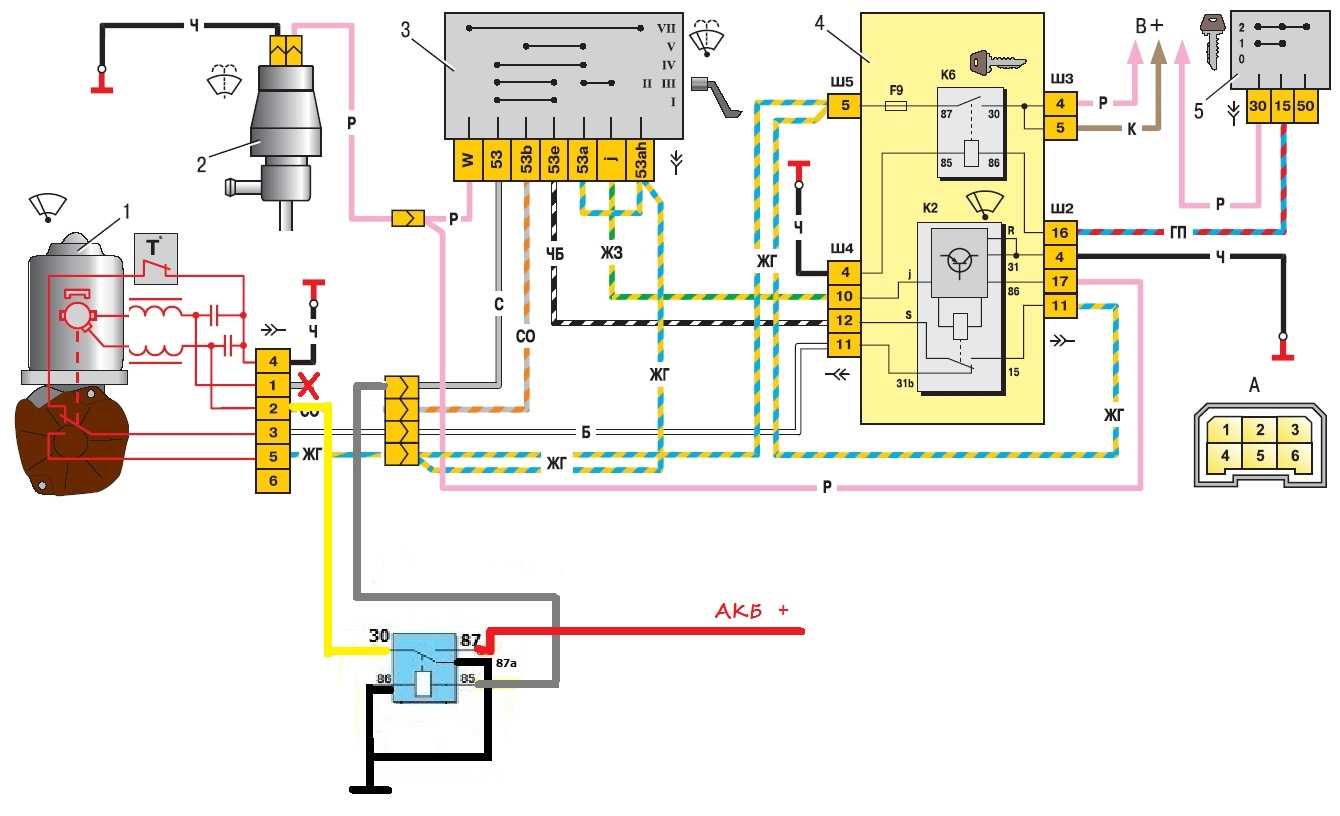

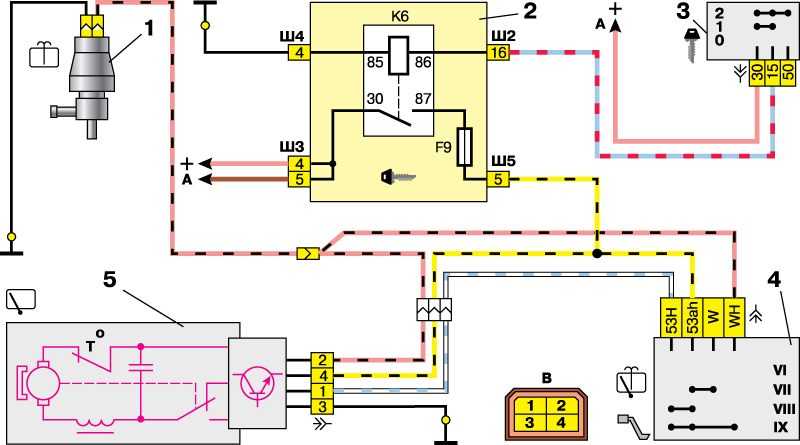

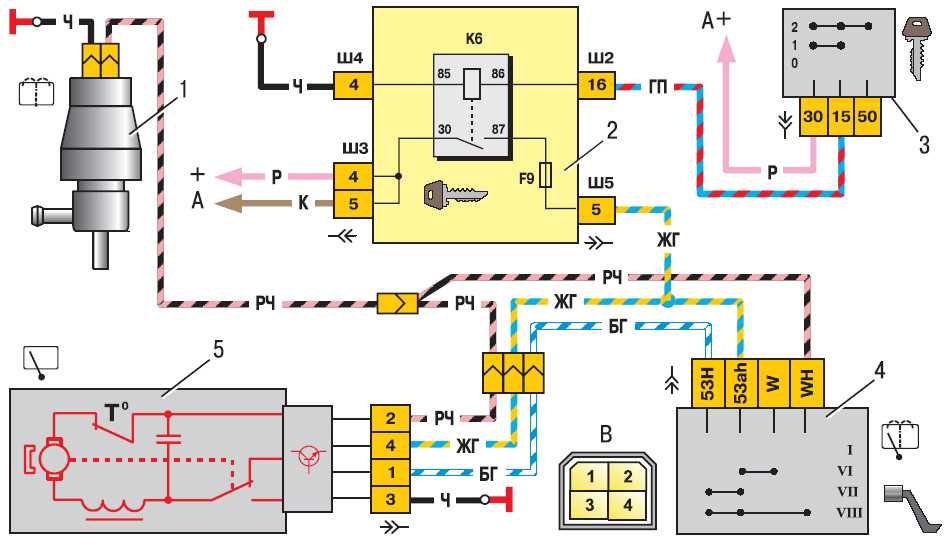

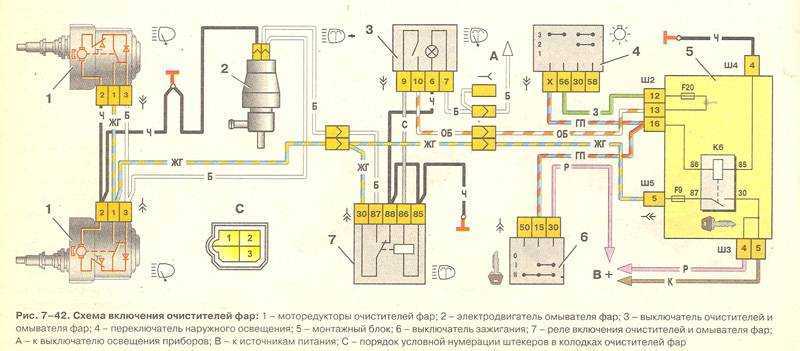

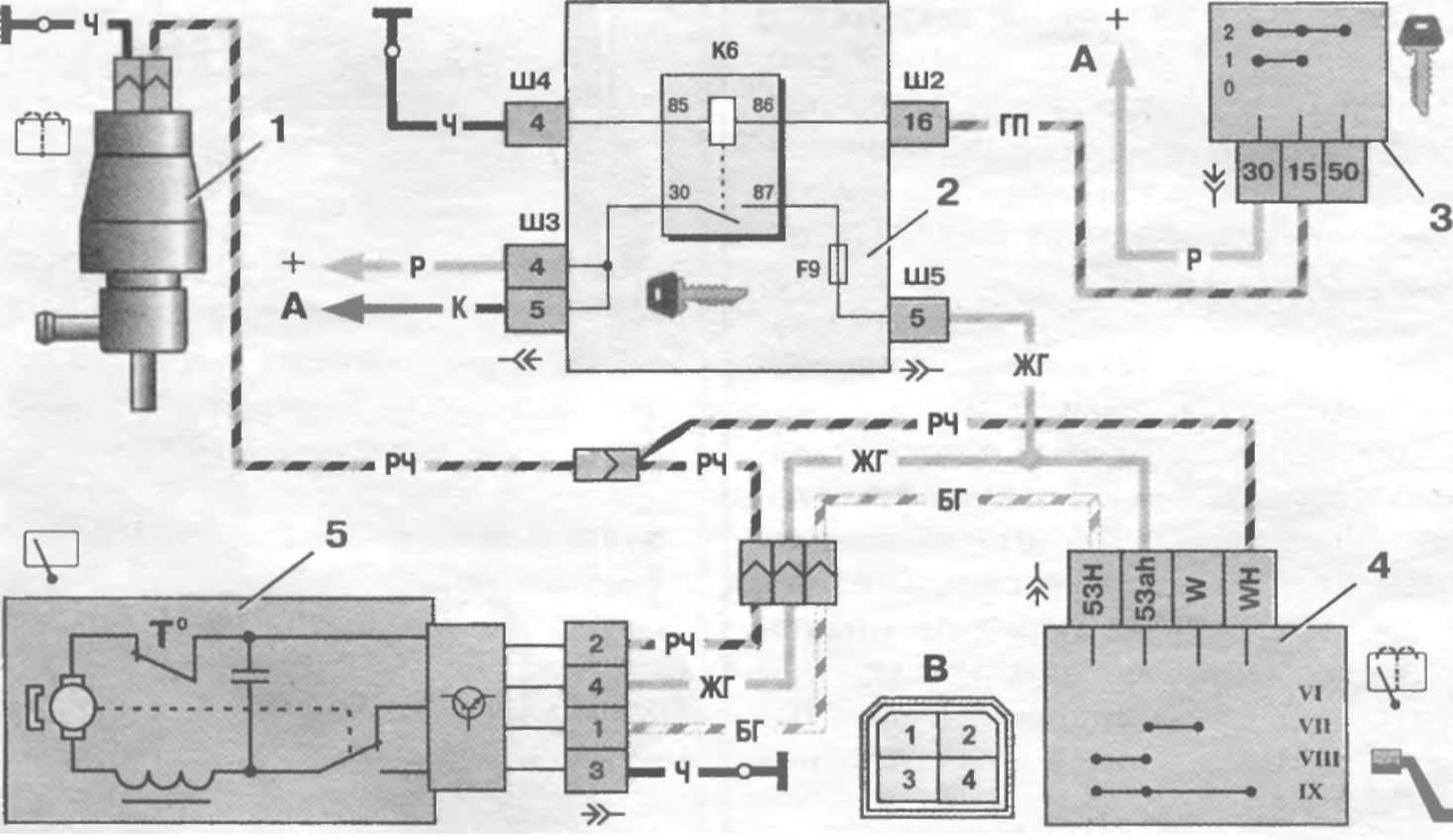

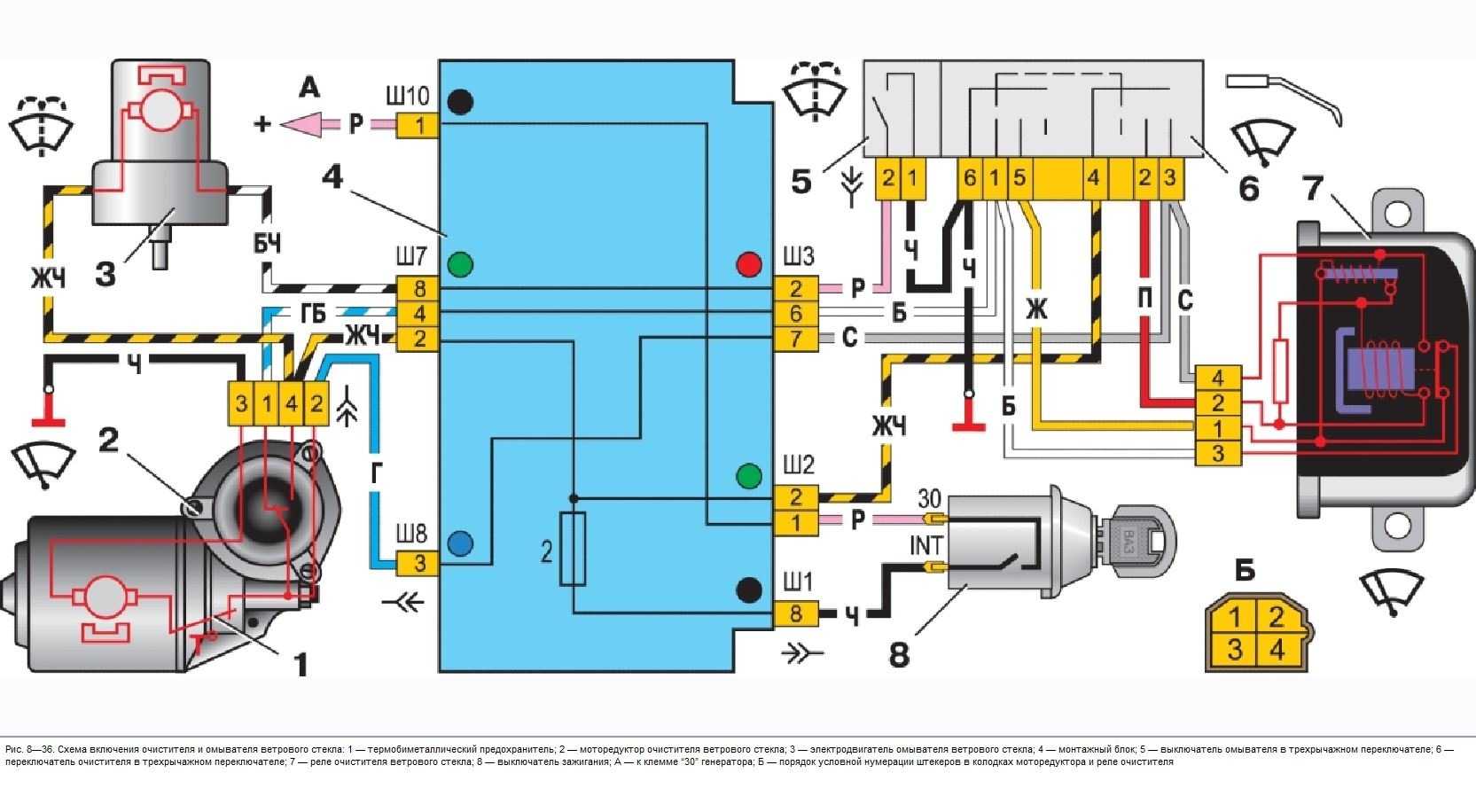

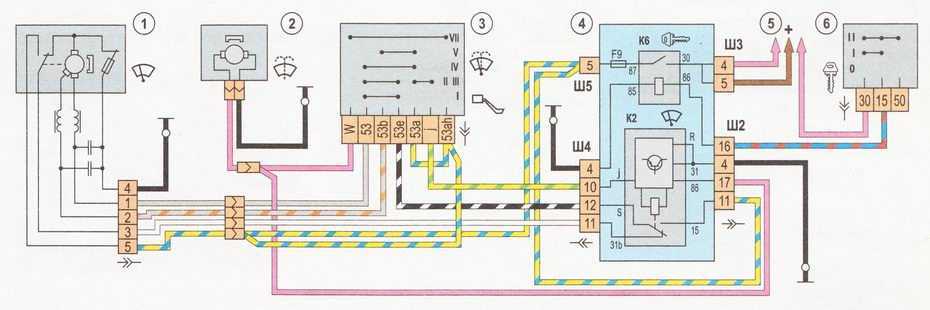

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

 Загрузка …

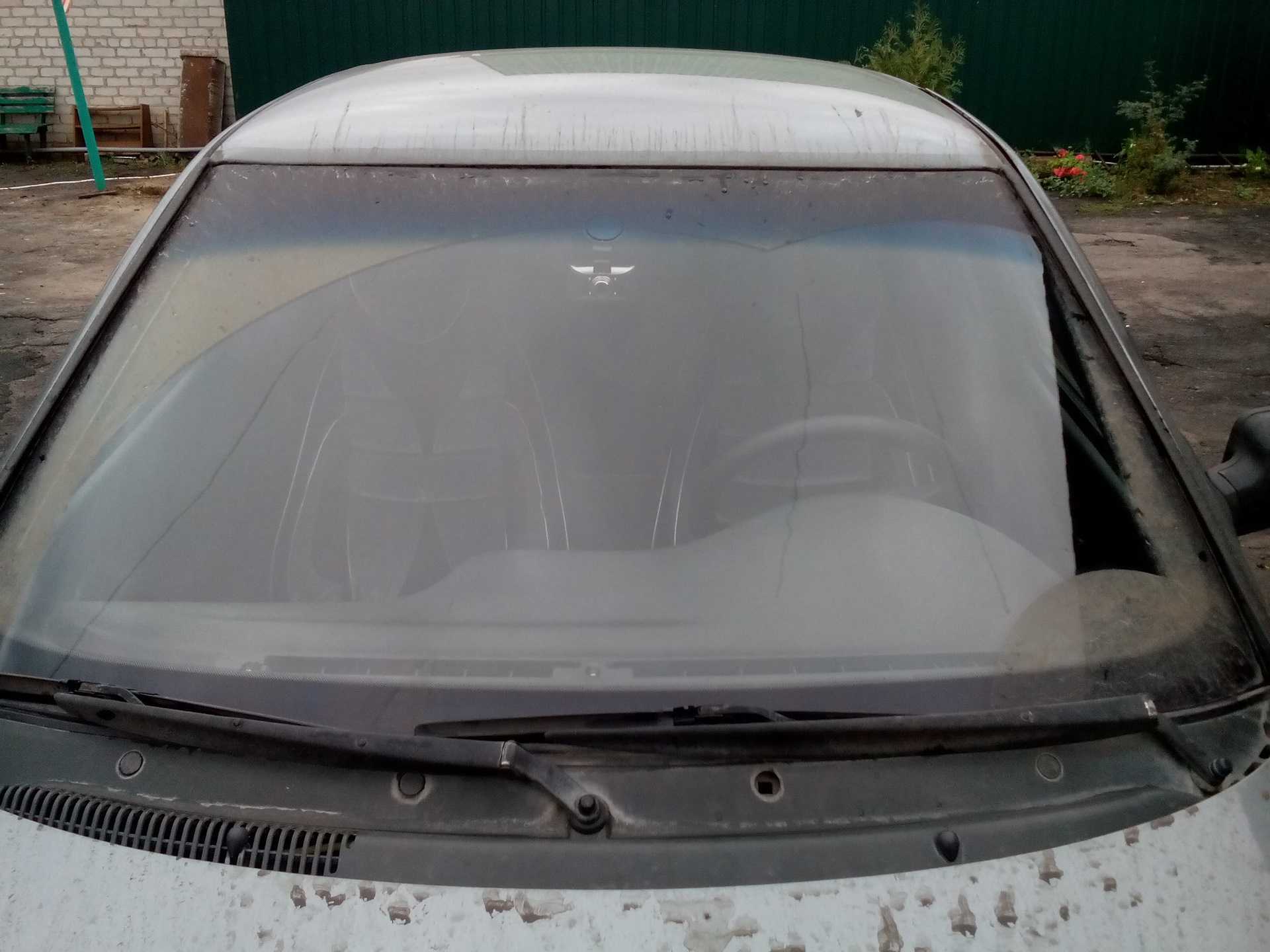

Увеличиваем зону очистки лобового стекла ВАЗ 2110

Если кроме левой стойки добавить еще грязную полосу, которую дворники десятки не могут дочистить, тогда обзор водителя существенно уменьшается, особенно при левом повороте.

На машинах выпущенных в последнее время этот сектор очищается дворниками лучше.Увеличить зону чистки лобового стекла можно различными способами, все зависит от того, как выглядит полоса грязи, до которой дворник не добирается.

Начну с самого простого способа:

Увеличиваем площадь чистки лобового стекла (простой способ)

Кроме того, приподнятый дворник будет отчищать только верхнюю часть возле стойки. В результате чего неочищенная область будет напоминать клин.

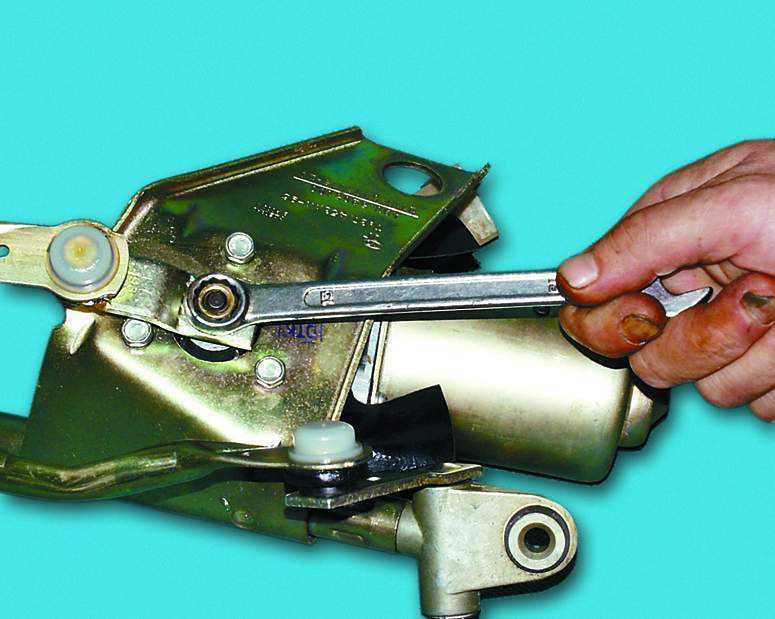

Доработка механизма стеклоочистителя

Шатун имеет изогнутую форму. Похоже, что этот изгиб на заводе делают как получится (иначе как объяснить, что у одних дворник доходит до края стекла, а у других оставляет 10см).Чтобы увеличить ход (амплитуду) дворника нужно немного распрямить углы шатуна с помощью молотка, что сделает шатун длиннее.Чем длиннее колено (шатун), тем больше амплитуда (ход) движения тяг. Вот пример, когда дворник достает край стекла имея длину шатуна 69,8мм (в Вашем случае правильная длинна может отличаться).Поэтому выпрямление шатуна нужно выполнять экспериментальным путем и лучше не переусердствуйте с разгибанием (иначе шатун начнет задевать головки болтов на корпусе электродвигателя).

Ставим шатун на ось, совмещая метки и выполняем сборку в обратном порядке. Аккуратно не сорвите резьбу при затягивание гайки поводка дворника.Возможно придется несколько раз переставить поводок дворника на валу привода пока не найдете положения, когда верх дворника не будет в крайнем положении задевать резинку лобового стекла.

Таким образом, совмещая два метода (удлинение штока и подогнуть поводок) можно добиться результата, когда большая зона грязи возле стойки превратится в тоненькую полоску.

Важно правильно отрегулировать крайнее положение щетки возле стойки, если щетка будет очень близко прилегать к кромке стойки, тогда есть вероятность, что на большой скорости дворник просто вылетит с лобового стекла (если установлены водостоки от Приоры, тогда дворник физически не сможет вылететь)Также для правильной работы стеклоочистителя важно, чтобы не было люфта вала. Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы. . Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы.

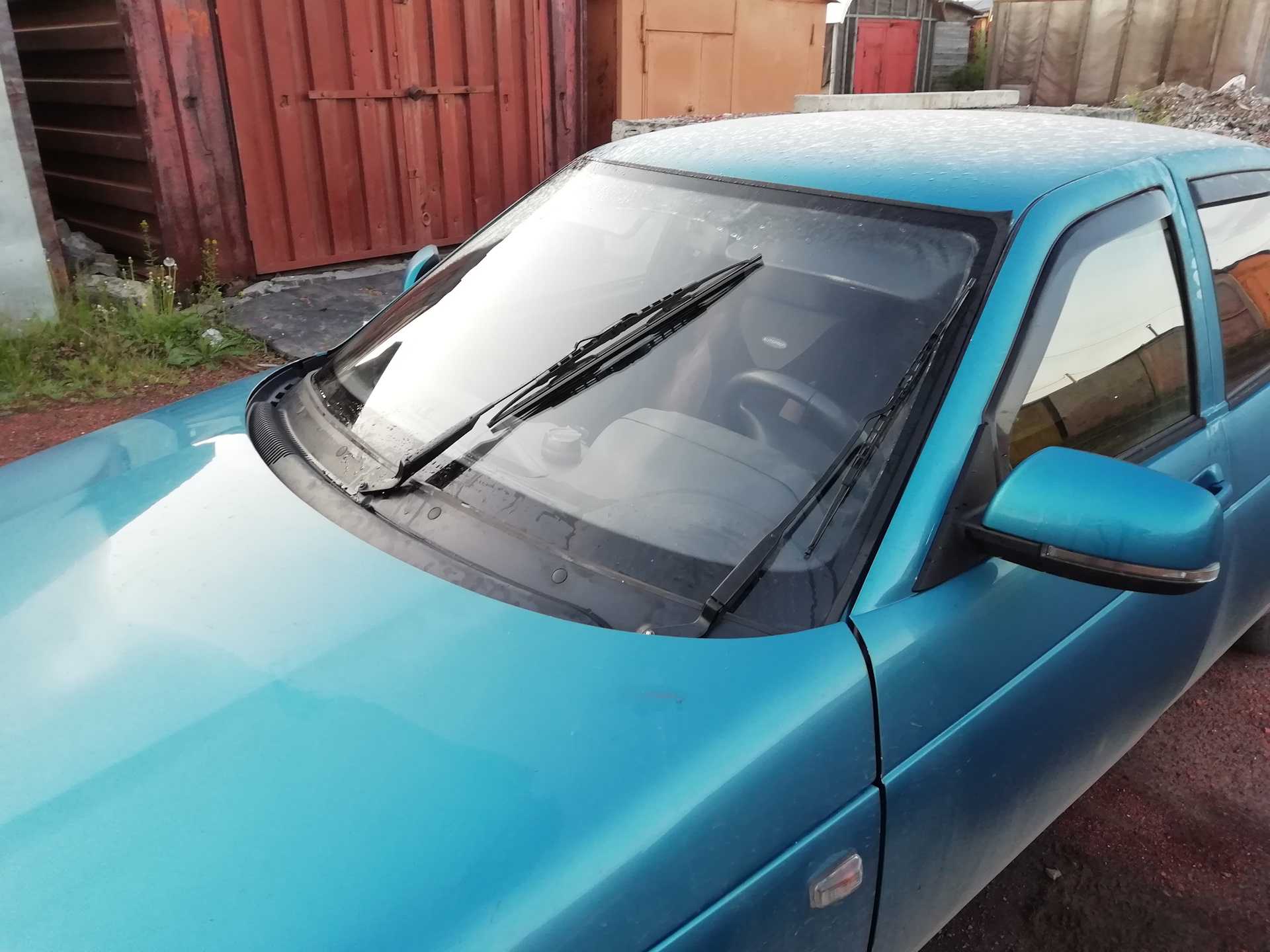

Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы.

Гибридные

Эти аналоги выделяются своим компактным каркасом, который удачно прячется под кожух. Для них свойственен хороший аэродинамический эффект, а также особая конструкция, создающая давление на стекло. Благодаря этому плотно прилегают и резиновые лезвия. В них применяются вставки из натуральной резины и другие материалы, обладающие высокой практичностью.

Конечно, и цена таких стеклоочистителей отличается в большую сторону. Но они незаменимы для тех машин, что выделяются большой выпуклостью ”лобовухи”. Они способны выдерживать геометрические пропорции своих рабочих кромок длительное время, а резина рассчитана на эксплуатацию при температурных колебаниях.

Размеры дворников (щеток стеклоочистителей) на Lada 2110

Виды дворников

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

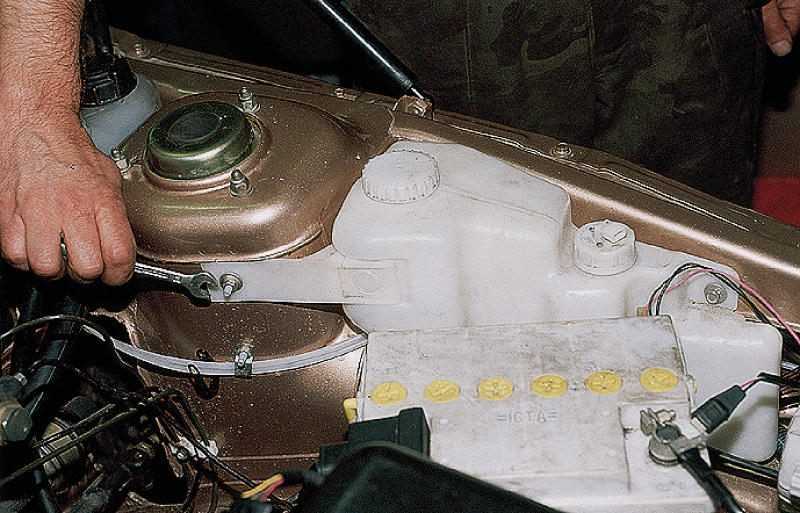

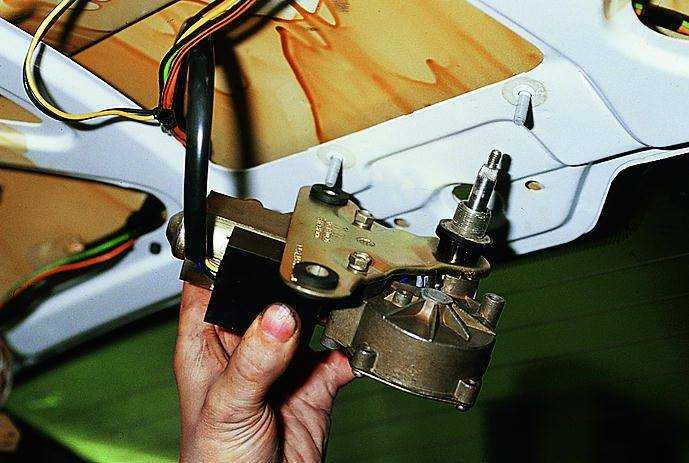

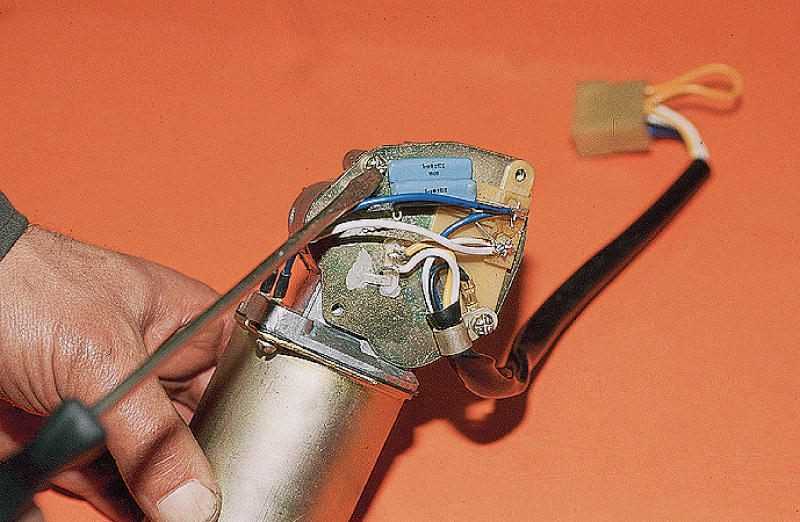

Замена моторчика стеклоочистителя ВАЗ

Иногда мотор-редуктор выходит из строя. Постоянно работают щетки, не срабатывает реле отключения. При включении регулятора мотора не функционируют дворники. В некоторых случаях они не выключаются. Чтобы ликвидировать такие поломки, требуется замена моторчика.

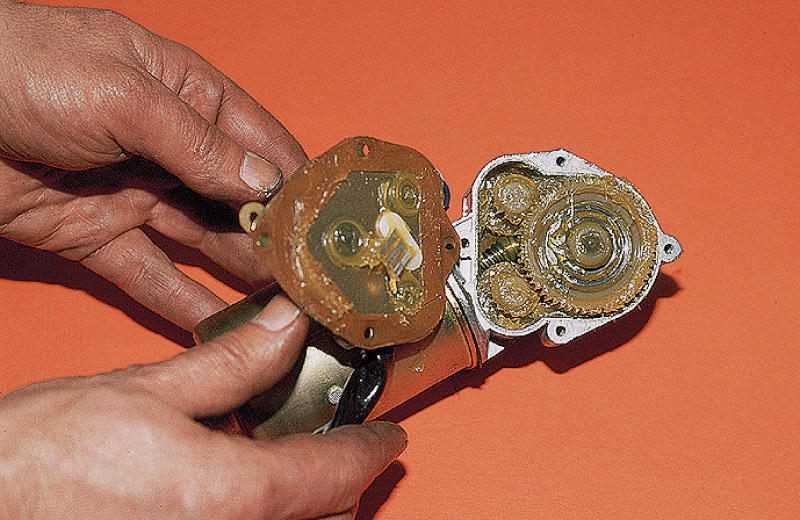

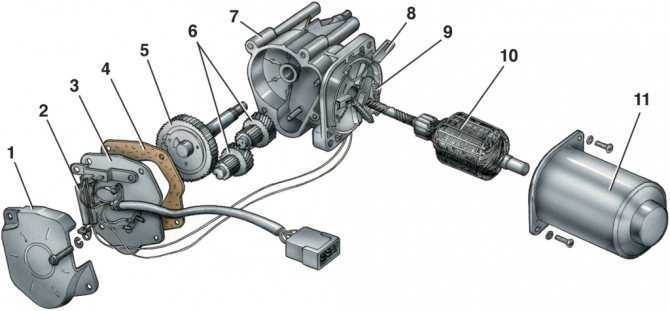

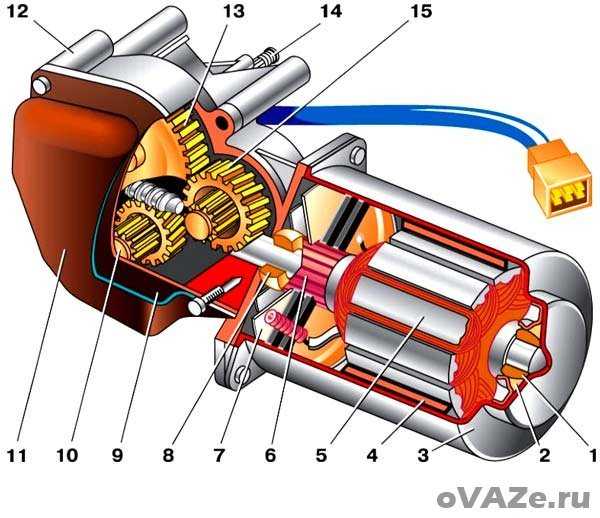

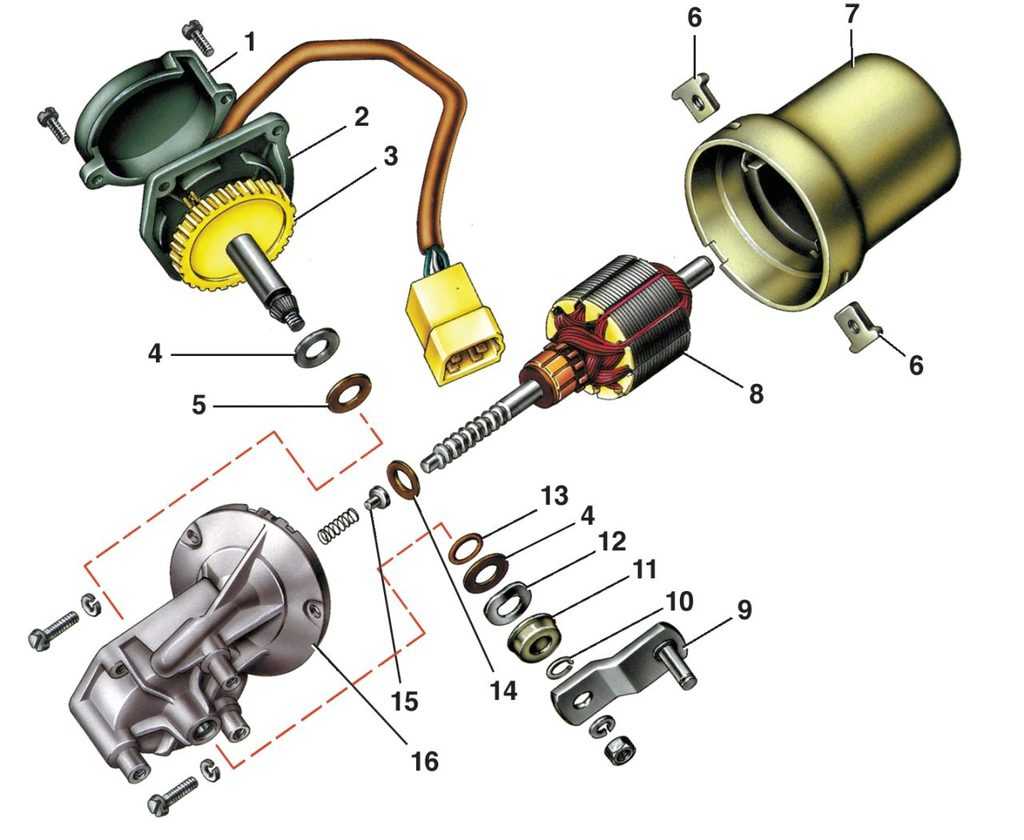

Мотор-редуктор стеклоочистителя представляет собой самый обыкновенный трехскоростной электродвигатель. В нем аналогично типовым мотор-редукторам имеется биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный внутри. Замена моторчика достаточно проста. Необходимо открутить четыре болта крепления. Однако при этом возможно появление таких трудностей:

• плохое расположение мотора;
• необходимость отметки расположения кривошипа.

Под кривошипом понимается искривленная тяга, соединяющая моторчик и рычаги трапеции. При неправильной установке кривошипа можно поломать зубья нового мотора. Технология замены выглядит следующим образом.

1. Отключается блок предохранителей.
2. Делается отметка местонахождения кривошипа.
3. Освобождается крепление кривошипа.
4. Откручиваются болты крепления трапеции.
5. Снимается мотор-редуктор.

Иногда моторчик сложно достать из-за его расположения. Для удобства необходимо отодвинуть блок предохранителей, предварительно открутив болты крепления.

https://youtube.com/watch?v=pl7_9CmEXq4

Выбираем наиболее подходящий тип стеклоочистителей для ВАЗ-2110

В первую очередь вам потребуется определиться с типом стеклоочистителей для автомобиля ВАЗ-2110, выбрать то изделие, которое полностью подойдет вам и по предназначению, и по особенностям конструкции. Современный рынок предлагает несколько основных разновидностей «дворников»:

• каркасные стеклоочистители. Вполне заслуженно считаются самыми надежными и пользуются популярностью среди владельцев ВАЗ-2110 из-за высокой эффективности в работе и доступной стоимости. Особенностью их конструкции является наличие стального или полимерного каркаса, а также штыкового или крючкового крепления, с помощью которого «дворники» закрепляются на рычаге соответствующего механизма. Лучше всего использовать данные изделия в теплое время года, так как зимой каркас может засоряться, что негативно повлияет на работу устройства;
• зимние «дворники», которые идеально подходят для использования даже в сильный мороз. В то же время многие автолюбители отмечают такие их недостатки, как сильный уровень шума при низких температурах и практически полное отсутствие эффективности при включении на большой скорости. Последний минус связан с тем, что очистители потоком воздуха отводятся слишком далеко от стекла и неплотно прилегают к нему;
• бескаркасные щетки, выполняемые из натурального каучука, который, во-первых, отлично прилегает к стеклу и может очищать его от любых загрязнений, а во-вторых, легко справляется с агрессивным воздействием даже очень низких температур. Изделия могут также оснащаться различными типами креплений, что существенно облегчает их монтаж;
• универсальные щетки, которые могут применяться как зимой, так и летом, успешно очищая стекло от любых загрязнений.

Выбирая любой из перечисленных выше типов стеклоочистителей, обязательно обращайте внимание на производителя, ни в коем случае не покупайте конструкции от малоизвестных китайских брендов, так как их качество может оказаться на весьма низком уровне

Размеры

Длина дворников одинаковая. Можно без труда приобрести подобные детали от любого производителя. Упрощает процесс установки способ крепления – обычный крючок. Это позволяет избежать затруднений. Сегодня большинство щеток, присутствующих в продаже, комплектуются именно таких креплением. Либо присутствует специальный пластиковый адаптер

Важно внимательно осуществлять распаковку. Утеря одного из элементов пластиковой конструкции может привести к невозможности установки

Характеристики дворников (со стороны водителя, пассажира):

Оригинальные артикулы

С самого начала запуска производства автомобиля ВАЗ 2110 дворники не производились на территории Российской Федерации. АвтоВАЗ приобретал уже готовую продукцию. После чего запаковывал её в коробку со своим логотипом. Именно поэтому не имеет смысла пытаться найти оригинальные детали. Так как практическая польза от этого отсутствует. Причем некоторые щетки сторонних производителей обладают лучшими характеристиками.

Оригинальные артикулы:

Варианты замены

На рынке представлено множество вариантов замены оригинальных дворников. Размер их на 100% совпадает. Причем всю представленную продукцию можно поделить на группы не только по группам в зависимости от качества, производителя. Но и на категории по типу конструкции:

• каркасные;
• бескаркасные;
• гибридные;
• зимние.

Каждая категория имеет особенности. Выбор осуществляется в зависимости от режима эксплуатации, других факторов.

Каркасные

Для обозначения каркасных щеток используется термин «классические». Отличаются они высокой прочностью. Она обеспечивается металлическим каркасом. Но из-за наличий большого количества металла сами щетки тяжелы. Аэродинамика страдает, что приводит к низкой степени очистки на большой скорости. Если автомобиль часто эксплуатируется на трассе – желательно приобрести каркасные щетки со спойлером. В то же время данная модель отличается низкой стоимостью.

Бескаркасные

Бескаркасные обойдутся дороже классических. Но имеют оптимальную аэродинамическую форму. Что делает их использование уместным автомобилистами, развивающими скорость на трассе более 100-120 км/ч. Низкое воздушное сопротивление позволяет дворникам плотно примыкать к поверхности ветрового стекла.  Это позволяет избежать проплешин, плохой очистки. В свою очередь щетки обладают малой прочностью, их легко погнуть.

Гибридные

Гибридные модификации совмещают в себе достоинства классических и бескаркасных моделей: высокая прочность, оптимальная аэродинамическая форма. Цена их достаточно велика. В то же время они позволяют хорошо очищать ветровое стекло в любых условиях. Многие модели снабжаются специальным спойлером. Он позволяет ветру огибать щетку, не приподнимает её над поверхностью стекла.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Подобного производителю удается добиться благодаря добавлению каучука в состав материала. Именно поэтому свойства щетки не меняются вне зависимости от погодных условий. Цена подобных моделей велика. Сопоставима по величине с гибридными:

При выборе конкретной модели необходимо руководствоваться режимом эксплуатации транспортного средства. Если машина используется в основном летом, большую скорость не развивает – каркасные щетки подойдут лучше всего. Они хорошо очищают поверхность стекла. Проблем не вызывают, стоят недорого. Если автомобиль используется в регионах с холодным климатом, большим количеством осадков – без гибридных, зимних щеток стеклоочистителя просто не обойтись.

Другие названия:

До 2014 года модель ВАЗ-2111 собиралась по лицензии из машинокомплектов АвтоВАЗа на автозаводе корпорации Богдан под маркой Богдан-2111.

Это интересно: Размеры дворников Lada 2110, рекомендованные размеры щеток стеклоочистителей

Преимущества и недостатки каркасных и бескаркасных дворников

1. Каркасные дворники.

Резиновая лента, очищающая стекло, в каркасных дворниках крепится к каркасу из металла. Он представляет собой несколько рычагов, которые соединяются друг с другом при помощи шарниров. Эти рычаги обычно называются «коромысла».

Узел крепления к поводку находится на самом верхнем рычаге. Каркас необходим, чтобы распределение прижимного усилия от поводка было равномерным. Также он придает щетке достаточную поперечную жесткость. Чтобы сделать резиновую ленту более жесткой, в ее пазах располагают две полоски из стали.

Какие достоинства есть у каркасных дворников:

• небольшая стоимость, если сравнивать их с аналогичными щетками другого вида;
• благодаря коромыслам каркасные щетки используются на стеклах с разной кривизной;
• можно установить новую резиновую ленту;
• бюджетность, приобрести такие щетки можно в любом автомагазине.

Минусы:

• в холодное время года каркас может обмерзнуть, стать неподвижным;
• повышенная парусность, поэтому каркасные щетки неэффективно очищают стекло, если авто движется на большой скорости;
• выглядят неэстетично.

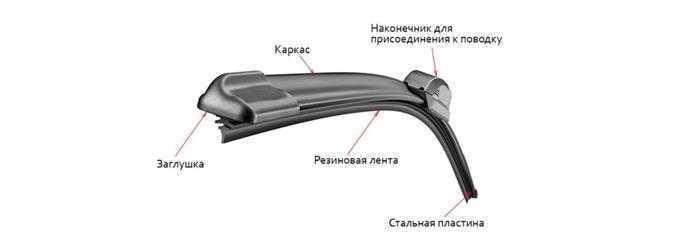

2. Бескаркасные дворники.

Несмотря на название, у бескаркасных щеток все равно есть каркас. Однако выполнен он в виде изогнутой пружинящей пластины из стали, которая находится внутри чистящей ленты.

Именно за счет пластины щетка получается определенного профиля и подходит для стекла конкретного автомобиля. Также есть и универсальные изделия.

Расчетная рабочая кривизна щетки не меняется во время эксплуатации, не важно, как быстро едет машина или насколько низко опустилась температура окружающей среды.

Бескаркасные дворники имеют следующую особенность: когда профиль щетки — подходящий для ветрового стекла вашей машины, она будет идеально очищать его, а прижим по всей длине дворника будет равномерный. В противном случае на стекле останутся неочищенные области, несмотря даже на то, что щетка совершенно новая.

Какие есть достоинства у бескаркасных дворников:

• вся поверхность щетки равномерно прижимается к стеклу при условии, что профиль изделия подходящий;
• превосходные аэродинамические качества: за счет низкого профиля щетка очищает стекло, даже если машина движется на большой скорости;
• зимой бескаркасные дворники практически не обмерзают.

Минусы:

• высокая стоимость бескаркасных щеток по сравнению с каркасными;
• щетки — не универсальные, есть риск того, что для вашего автомобиля они не подойдут.

Замена щеток стеклоочистителя на ВАЗ 2112 1 поколение

По спецификации

На кузовах ВАЗ 2112 (1 поколение) с 1997 по 2009 год выпуска, дворники имеют каркасные или бескаркасные щетки с креплением «Hook», которое автовладельцы еще называют: Крючок.

Hook

Какие щетки нужны

Идеальным вариантом станут — штатные щетки из автотехцентра официального дилера ВАЗ, где их подберут и установят конкретно для вашей модели авто.

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

Для всех автомобилей ВАЗ, рекомендуется использовать щетки российской компании ХОРС или Автоприбор. Из других хороших производителей можно выбрать: БРТ, Bosch, Trico, Goodyear, Denso, SWF, Valeo, Alca, Heyner, Champion, DOGA, Masuma, ACDelco.

Вот конкретные модели:

Для замены щеток с креплением «Hook» инструмент не требуется.

Как лучше покупать

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях ВАЗ для данного автомобиля.

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа —

Общие рекомендации

 •  Обычно щетка меняется раз в год, но бывают случаи использования щеток по 2-3 года. Все зависит воздействия окружающей среды щетки (отрицательные температуры, соль, высокие температуры, УФ лучи, древесный сок, песок, химия с автомоек). •  Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи. •  Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом. •  При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток. •  Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.
 •  В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки. •  Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции. •  Нестрашно если длина дворников будет чуть больше или меньше штатной

Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего

•  Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.

Подбираем стеклоочистители по размеру

Огромное значение при выборе имеет не только тип, но и размер щеток стеклоочистителя для автомобиля ВАЗ-2110, поэтому мы очень подробно остановимся и на этом вопросе. Многие наши автолюбители пытаются руководствоваться простой логикой – чем больше «дворники», тем лучше. Мы уверены, что это мнение ошибочно и готовы доказать свою точку зрения.

Как определиться с размером щеток стеклоочистителя? Для ответа на этот вопрос вы можете либо заглянуть в спецификацию своего автомобиля, где эти данные указаны, либо самостоятельно измерить «дворники» рулеткой или линейкой. Также нужно замерить сами стекла – это поможет соблюдению следующих основных правил:

• дворники не могут выходить за границы стекла;
• щетки ни в коем случае не должны сцепляться между собой, так как это не даст им нормально справляться со своими основными функциями.

Как показывает практика, оптимальные размеры щеток стеклоочистителей для автомобилей ВАЗ-2110 составляют 51 сантиметр – как с водительской, так и с пассажирской стороны ветрового стекла. При этом можно варьировать этот параметр, но увеличивая его для одного «дворника», придется уменьшать размеры для другого.

Если вы устанавливаете на свой автомобиль сразу три очистителя, их размеры должны быть следующими:

• для лобового стекла с водительской стороны длина щетки не может превышать 50 сантиметров;
• с пассажирской стороны монтируется «дворник» длиной 450 миллиметров;
• на заднем стекле используется стеклоочиститель, размер которого составляет 30 сантиметров.

Помните, что четкое соблюдение требований к размерам щеток стеклоочистителей позволяет обеспечить их безупречную работу, плотное прилегание к стеклу и высокую эффективность его очистки от загрязнений в любую погоду. Поэтому не занимайтесь самодеятельностью, пытаясь увеличить длину «дворников».
