Когда необходимо менять ремень ГРМ

В руководстве по эксплуатации к ВАЗ-2114 и другим моделям концерна сказано, что подобный расходный материал рекомендуется менять один раз в 50-60 тысяч км. Это примерный срок, который зависит от качества изделия.

Гнутся клапаны на ВАЗовских моторах, которые устанавливаются на переднеприводные модели (в том числе старые) с объемами 1.1 и 1.3 л, двигатель 1.6 и 1.5 — не гнет.

Признаки поломки:

На изделии присутствуют трещины, порезы.

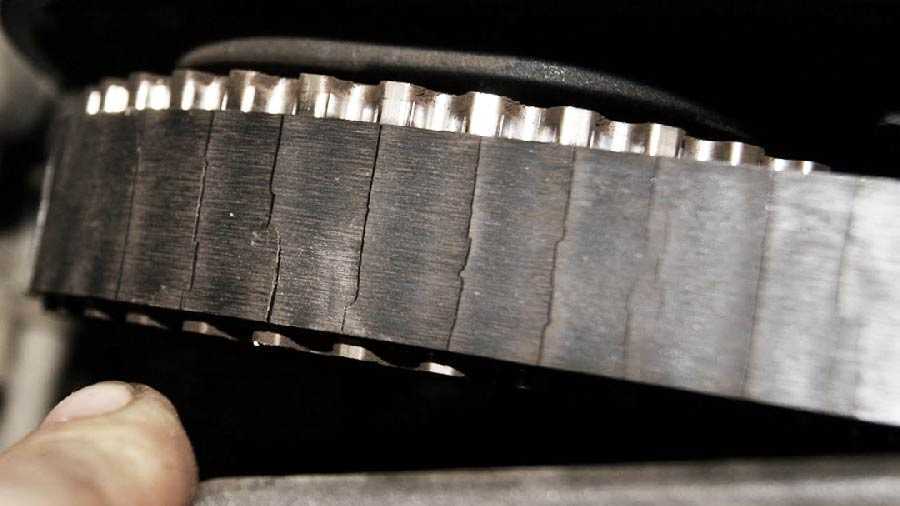

Трещины на ремне ГРМ

Заметно расслоение детали. Менять механизм нужно в короткие сроки.
Зубья на внутренней стороне повреждены, некоторые отсутствуют.

Устройство может прийти в негодность при долгом использовании, неправильно

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

Откручиваем все крепежи и окончательно демонтируем колесо.
Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

Удаление пришедшего в негодность ремня ГРМ и замена его на новый

После того как авто поставлено на ручное управление, необходимо активировать четвертую передачу.
Снять защитную крышку с ремня и, ослабив его, извлечь ремень ГРМ.
Необходимо бережно снять шкив генераторного привода коленвала. После того как в месте его прикрепления остался лишь болт, можно перевести машину в нейтральное положение.
Прокручивая коленвал по часовой стрелке, нужно следить внимательно через отверстие кожуха сцепления как за положением метки, так и за маховиком.
Когда метка окажется в позиции, находящейся на параллели со средней полосой на шкале, следует начать ослаблять негодный ремень ГРМ, откручивая гайку ролика. Теперь ГРМ и ролик можно снять, чтобы подготовиться к процедуре замены ремня на новый.
Замена ремня ГРМ производится в обратном порядке

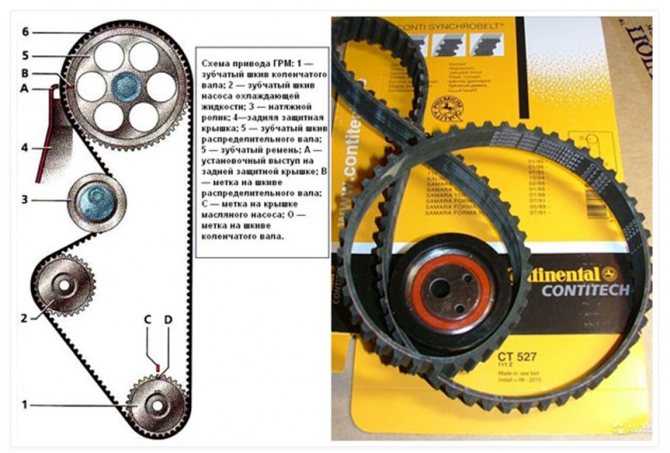

Особое внимание нужно уделить положению шкивов и меток, которые ни в коем случае не должны быть сбиты.
Когда новый ремень надет на шкив распределительного вала, можно производить натяжку с помощью ролика, прокручиваемого против часовой стрелки. Коленвал при этом должен вращаться вплоть до возвращения меток в прежнее положение.
Замена ремня на заключительном этапе предполагает его регулировку, для чего необходимо окончательно натянуть ремень

Амплитуда в 5-6 м идеально подойдет, и вы справитесь без прибора, применяемого в таких случаях на СТО. Заведя двигатель, вы должны убедиться в правильности произведенных манипуляций, после чего передняя крышка ГРМ может быть возвращена на свое место.

Лучше всего рабочую процедуру, описанную выше, осуществлять не в одиночку, а вдвоем с напарником, тогда на весь процесс уйдет не больше 3-4 часов. Эту работу нельзя назвать легкой и простой, но, выполняя рекомендации профессионалов, вы способны сделать это в собственном гараже, с помощью обычных слесарных инструментов. Контроль механизмов с целью профилактики является надежным способом обеспечить работоспособность вашего ВАЗ-2114 на годы.

Ремень ГРМ на автомобиле ВАЗ 2115

Ременной привод на ВАЗ 2115 идентичный по размерам с ВАЗ 2110 — 2114. Технические характеристики привода: длина 1306 х число зубьев 116 х ширина 9.5 мм.

Наименование / артикул	Цена в рублях
Оригинал
ВАЗ-2112 / 2110 дв.16 клапанов, 2112-1006040-83	От 1600
ВАЗ 21120 (2110)-1006040-00	От 1600
ВАЗ 2112 (2110)-1006040 (16 клапанов)	От 1600
GATES K015644XS	От 2000
GATES K015536XS (16 клапанов)	От 2000
GATES K055781XS, K015587, K015564	От 2000
Аналоги
BOSCH 2112-1006040	От 1200
INA 530055410	От 1200
CONTITECH CT996	От 1200
GATES 5539	От 1200
BOSCH 1987948286 (16 клапанов)	От 1300
BOSCH 1987946329	От 1300

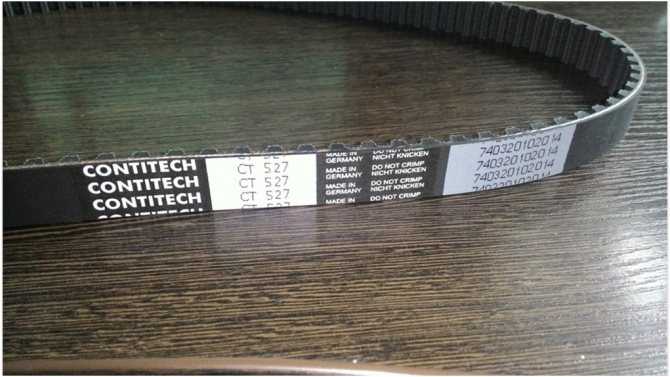

CONTITECH CT527K2	От 1800
CONTITECH CT1137K1	От 1800
LYNXauto 137FL22 (16 клапанов)	От 1500
Hola TH1372 (16 клапанов)	От 1500
BOSCH 198798527 (ролики натяжения) для ВАЗ 8 и 16 клапанов	От 450

*уточняйте цены у официального дилера на момент приобретения деталей.

Перед покупкой комплектующих уточните совместимость детали с вашим техническим средством. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене деталей не забывайте выставить метки на коленвале, распредвале. Многие автолюбители пренебрегают правилом, вследствие чего двигатель не запускается, работает нестабильно, смещается угол опережения зажигания.

Какой производитель лучше: отечественный или зарубежный. Российские аналоги по качеству не уступают импортным. Стоит ли переплачивать за «доставку» — решайте индивидуально, но прислушиваться к мнению специалистов необходимо.

Причини износа ремня ГРМ на ВАЗ 2115

Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
Установка неоригинальных деталей, низкого качества изготовления;
Несоответствие длины, ширины, количества зубьев;
Агрессивный стиль вождения, скоростные режимы;
Высокие, низкие температурные режимы, климатические особенности региона использования технического средства.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Когда менять и какой ремень ГРМ ставить на ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

Периодичность замены ремня ГРМ, согласно рекомендациям производителя, составляет 60,000 км пробега.

Вместе с ремнем рекомендуется заменить и натяжной ролик. Зачастую они продаются в комплекте.На двигателе ВАЗ-11183 используется ремень на 111 зубьев.

Номер оригинального ремня ГРМ для двигателя ВАЗ-11183 — 2108100604010. Рекомендованные аналоги: Bosh ZP 1987949095, Gates 5521, Contitech CT527, Finwhale BD111.

Чтобы поменять ремень ГРМ вам нужно не так уж и много инструмента и свободного времени, все довольно просто, главное соблюдать порядок и правильно выставить метки ГРМ при замене ремня.

1. Ключ на «10» откручиваем болты передней крышки ГРМ сверзу и внизу ключом на «8» болты нижнего защитного кожуха.

2. Ослабляем натяжитель и снимаем ремень привода генератора.

3. для этого будут нужны ключи 10 и 13.

4. Воротком с головкой на «19» отворачиваем боль шкива коленвала.

5. Если ремень меняется планово а не после обрыва, то первым делом совмещаем метки на коленвале и и распредвале (проворачиваем по часовой стрелке держим за болт крепления шкива, и до совмещения метки на шкиве распределительного вала с установочным усиком), а затем снимаем ремень.

6. Чтобы ремень снять нужно будет отпустить гайку натяжного ролика ключом на «13».

7. На равспредвалу подводим шестерню к этой метке.

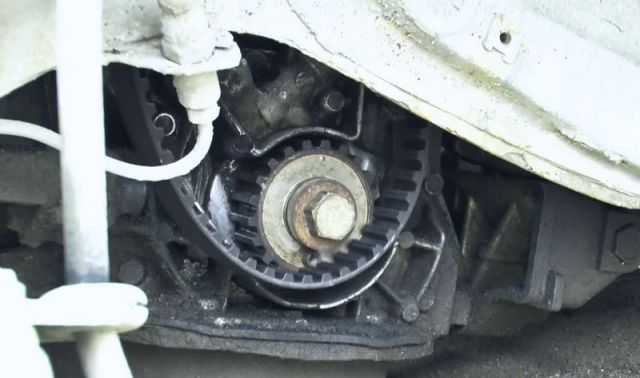

9. На коленвалу метка ГРМ устанавливается вот так.

11. Сняв резиновую заглушку в верхней части картера сцепления можно также проверить метку на маховике. Риска на маховике должна быть расположена напротив прорези крышки. А также желательно зафиксировать коленвал от прокручивания, вставив в отверстие отвёртку между зубьев.

12. Берем новый ремень.

13. Устанавливаем все в обратном порядке, ремень начинаем одевать с коленвала.

14. А затем одеваем на шестерню распредвала.

15. Чтобы затянуть болт натяжного ролика нужен спец ключ (зафиксировать ролик), но если такового нет, то можно воспользоватся двумя шурупами отверткой.

16. Вставляем шурупы в отверстия.

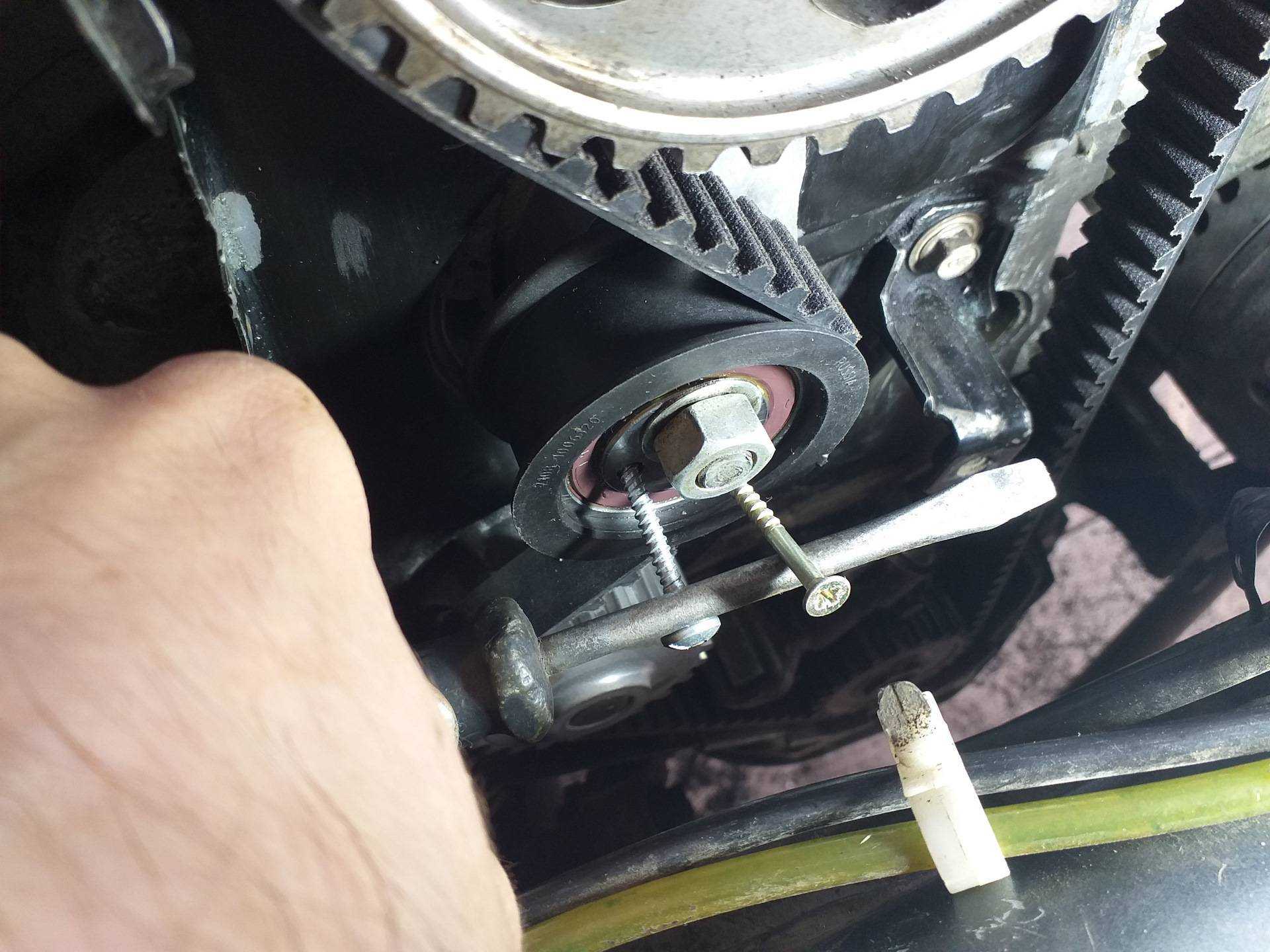

17. Вставляем отвертку чтобы держать ролик натяжителя ремня. Натяжку ремня производим проворячивая его против часовой стрелки.

18. Когда добились нужной натяжки, — затем затягиваем гайку. Степень натяжения постоянно контролуруем.

19. Степень натяжения должна быть такой чтобы ремень можно было провернуть с небольшим усилием на 90 градусов.

20. Проворачвая коленвал, проверяем совпадения всех меток, чтобы убедится что ремень установлен правильно (производится в том случае если ремень был оборван).

Цены на ремни ГРМ, их артикулы, оригиналы и аналоги, стоимость замены

Сегодня ремень ГРМ на любой двигатель ВАЗ-2114 можно без проблем купить в любом автомагазине. Ценники на эти детали разнятся в зависимости от производителя и в среднем составляют от 500 до 1000 рублей. Однако при замене ременной передачи лучше сразу менять и ролики, ценники на которые стартуют от 400 рублей за штуку.

Примерная стоимость работ по замене ремня ГРМ в комплекте с роликами составляет на станциях техобслуживания от 1000 рублей. Однако данный ремонт можно произвести и своими руками. Конечно, для начала необходимо купить новый ремень ГРМ и ролик, и лучше это сделать в комплекте, цена которого также варьируется в диапазоне 1000 рублей.

Оригинальные запасные части, применяемые для 2114, унифицированы со многими другими автомобилями от ВАЗ, в основном с «девятой» и частично с «десятой», моделями. Фирменный ремень ГРМ для ВАЗ-2114 в комплекте с роликом обойдется в среднем в 1300 рублей.

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

гул и посторонние шумы при работе силового агрегата;
пробег на одном ремне свыше 60 тысяч километров;
попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.

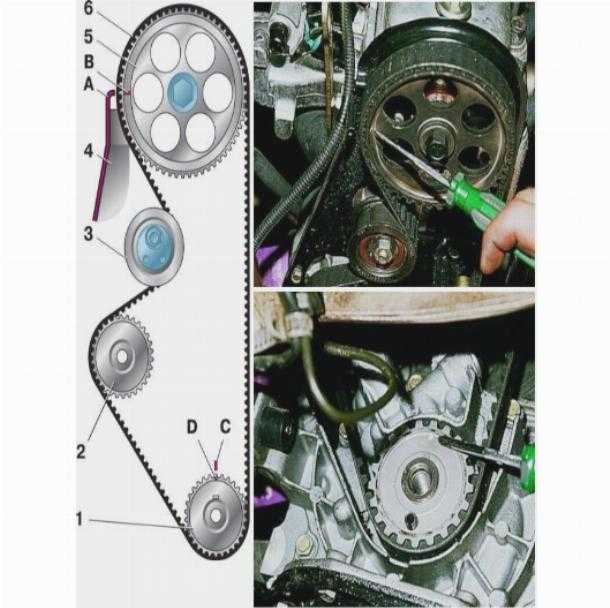

На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

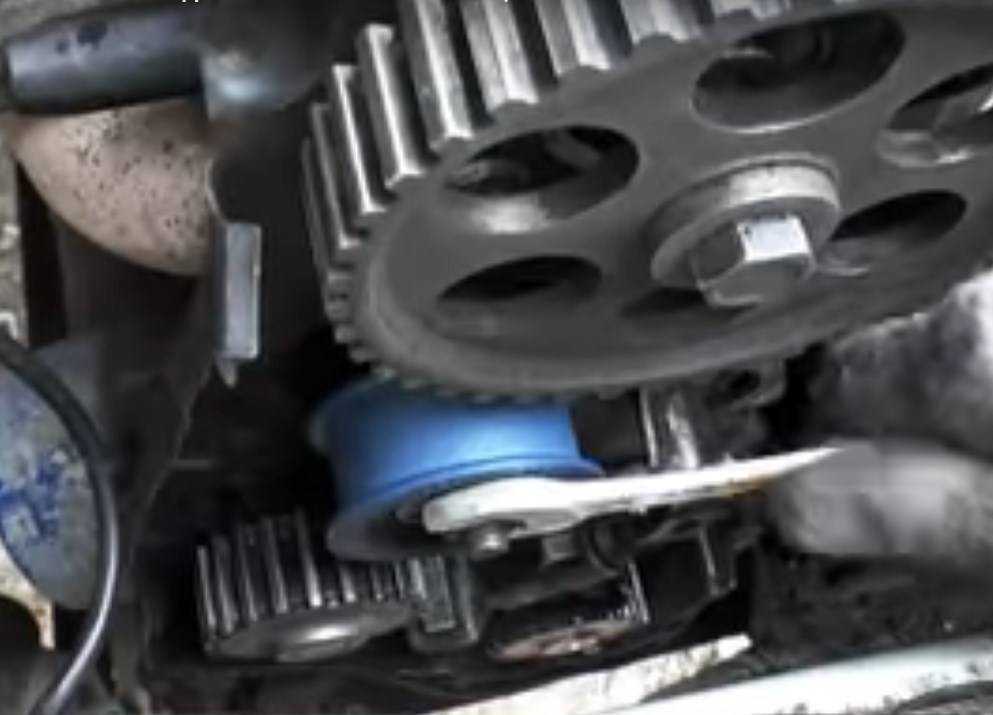

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Выставляем метки: пошаговая инструкция

Инструменты для работы с временными метками

Для правильной установки временных меток вам потребуются необходимые инструменты. Итак, что непосредственно требуется для выполнения этой операции:

Ключ на 10.
Тонкая плоская отвертка.
Джек.

Сам процесс

Теперь, когда все собрано, можно переходить непосредственно к собственно процессу работы:

Поддомкратьте правую сторону автомобиля.
Поставить машину на домкрат
Под капотом откручиваем крышку ГРМ.
Ослабьте болты крепления картера ГРМ
Снятие нижнего кронштейна крышки привода ГРМ
Разбираем открученный корпус от двигателя
Поворачивайте правое переднее колесо, пока метка распределительного вала не совпадет на шкиве и блоке.
Ставим метки на распредвал и блок
Снимите заглушку на картере коробки передач. Смотрим, если метка на маховике и корпусе совпала, то все нормально, если нет, крутим колесо до совпадения метки на распредвале и маховике с метками на блоке.
Снимаем пробку картера, где метка на маховике должна совпадать с блоком
Если метки не совпадают даже при 4-6 оборотах коленчатого вала, ремень ГРМ выбрасывают. Подробнее о разборке и последующей сборке с правильным натяжением читайте здесь. Метка распредвала совпадает, и только в этот момент снимаем ремешок. Затем проверните коленчатый вал, пока метки не совпадут с маховиком. После выполнения этих операций наденьте ремень.
Таким образом, временные метки установлены и можно продолжать выполнять другие операции.

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

Износ зубчатого ремня с передней стороны – основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Инструкция по замене

Необходимые инструменты

Далее пошагово рассмотрим процедуру замены компонента на автомобиле ВАЗ 2115 инжектор. Также его нужно будет правильно выставить. Но перед выполнением ремонтных работ следует подготовить весь инструментарий, который потребуется:

сам ремешок для 2115;
новое натяжное колесо;
гаечные ключи;
специальный ключ для установки элемента (натяжной);
отвертка;
удлинительная трубка.

Фото 1. Новый элемент для замены

Фото 2. Натяжное колесо

Гаечный ключи

Фото 4. Натяжной ключ

Фото 5. Отвертка

Фото 6.Трубка удлинитель

Этапы работ

Поставьте свой ВАЗ 2115 на ручной тормоз и на скорость.
Откройте капот и найдите место, где установлен ремень ГРМ. Гаечным ключом вам нужно будет открутить пластиковую защиту элемента, после чего демонтируйте.
Далее, при помощи ключа ослабьте гайку, выполняющую функцию натяжителя привода генератора. Когда гайка ослаблена, демонтируйте привод.
Возьмите домкрат и приподнимите переднюю правую часть вашего ВАЗ 2115. Затем открутите болты на колесе и снимите его. Затем вам нужно снять вал привода генератора, который установлен на коленчатом шкиве. Когда шкив снят болт, который его крепит, нужно закрутить на место.
Далее, можно приступать к демонтажу компонента. Для этого открутите гайку натяжного колеса. Демонтируйте его. Правильно будет также заменить сам ролик, поэтому на место старого установите новую деталь. Также снимите старый ремешок ГРМ.
Теперь вам надо установить новый ремешок. Для этого первый поршень мотора установите в положение ВМТ. Чтобы сделать это правильно, начните проворачивать вал против часовой стрелки. Учтите, при этом следует соблюдать положение меток насоса подкачки моторной жидкости, а также метки непосредственно на валу. Кроме того, нужно состыковать установочный выступ, который находится на заднем защитном кожухе, а также метки, отмеченные на распределительном шкиве. Но и это не все: после этих действий следует выставить вал привода генератора. Натяните заменяемый элемент, при этом соблюдая метки.
После этого следует произвести монтаж натяжного колеса. Для этого смажьте его с обеих сторон моторной жидкостью или другим типом смазки. Полностью затягивать гайку ролика пока не стоит. Установите на место новый ролик, затем натяните на него ремешок.
Когда ремешок натянут, гайку ролика надо затянуть до упора.

1. Снимите пластиковую защиту

2. Открутите гайку натяжного ролика

3. Демонтируйте изношенный элемент

4. Оденьте новый компонент на зубья

5. Оденьте новый, соблюдая метки

6. Затяните гайку на ролике

Что еще менять с ремнем?

Нужно сразу упомянуть о том, что помпа системы охлаждения и антифриз имеют срок службы не более 90 тыс. км пробега или максимум 3 года эксплуатации. При ежегодном пробеге в 30 тыс. км все присадки из антифриза испаряются, что приводит к ухудшению охлаждения. Что касается помпы, то она разбивается, ее шкив приобретает люфт, в результате чего ремень при работе немного сползает.

Также обязательно производится установка нового натяжного ролика. Срок его эксплуатации такой же, как и у ремня. Если он выходит из строя, то со стороны ГРМ появляется посторонний звук, говорящий о неисправности ролика ВАЗ 2115. Замена ремня ГРМ подразумевает под собой установку нового натяжного ролика. В том случае, если имеется износ шкивов (или их срок эксплуатации перевалил отметку в 120 тыс. км. пробега), желательно их тоже заменить. В противном случае новые ремни будут быстрее изнашиваться, и возможен обрыв.

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов производится в порядке, обратном снятию изношенной детали. Перед началом работы ещё раз внимательно проверяют положение установочных меток в приводе механизма ГРМ. Если эту проверку не выполнить, можно повредить детали клапанного механизма в головке блока цилиндров. Известны случаи, когда кроме клапанов повреждались поршня, в некоторых случаях шатуны. Первым устанавливают регулировочную шайбу, затем ролик натяжного устройства, наворачивают гайку на болт его крепления, но не затягивают её. Когда меняется помпа системы охлаждения мотора, устанавливают новую запасную часть. Далее порядок работ будет таким:

Устанавливать начинают со шкивка коленвала силового агрегата.

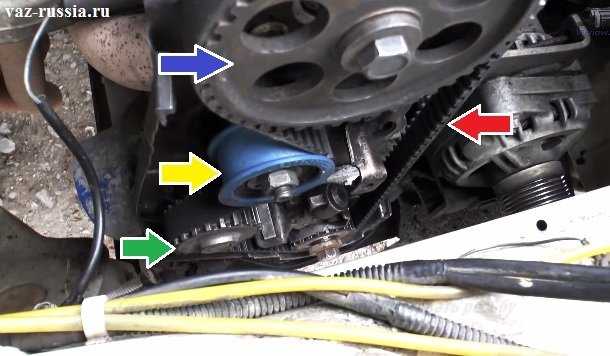

Далее охватывают шкив помпы, обводят ролик в натяжном устройстве, охватывают ремень на шкиве распредвала.

Теперь нужно обеспечить правильность натяжки ремня привода ГРМ. Для этого в два отверстия в натяжном ролике вставляют стержни подходящего диаметра, с помощью которых осуществляют поворот ролика в левую сторону.
Далее ставится на установочное место шкив на коленвале

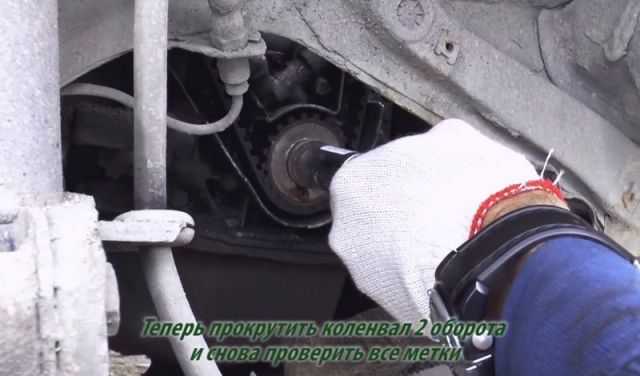

Потом в обязательном порядке нужно прокрутить коленвал мотора на несколько оборотов, при этом обращают внимание на совпадение контрольных меток. Если с этим всё в порядке, устанавливают привод генератора.
Теперь можно установить на место защитную крышку механизма ГРМ, колесо, убрать подставку из-под машины, произвести пробный пуск силового агрегата.

На этом ремонтные работы, выполненные своими руками можно считать законченным. Замену ремня в приводе можно произвести, обратившись в специализированный центр, но цена выполнения такой работы будет стартовать от 1000 рублей. Сэкономить на ремонте можно, выполнив замену ремня самостоятельно, следуя приведенной инструкции и советам специалистов.

Также смотрите видео замены ремня ГРМ на ВАЗ 2113, 2114, 2115:

голоса

Рейтинг статьи

Подготовка к работам

Чтобы самостоятельно поменять натяжной ролик ГРМ, необходимо подготовить базовый набор инструментов:

гаечные ключи;
вороток;
накидные головки;
торцевые ключи или отвертки;
сверла или ключ.

Под защитной накладкой, закрывающей узел ГРМ, расположена крышка, которую нужно снять. Под ней спрятан ролик и газораспределительный механизм (правда, сам ГРМ установлен внутри силового агрегата, поэтому увидеть его сразу после снятия защитной накладки не удастся). Натяжной механизм обозначен красной стрелкой, а синей, указана гайка, которая обеспечивает фиксацию ролика.

Если отвернуть ее, можно полностью демонтировать деталь с мотора. Кроме того, потребуется отпустить ремень со шкива распределительного вала. В противном случае снятие ролика станет невозможным или работа станет неудобной и сложной.

Внутри ролика расположен подшипник (его можно увидеть снаружи), обеспечивающий вращение изделия вокруг собственной оси после запуска двигателя. В процессе эксплуатации деталь становится негодной и начинает люфтить. Попробуйте пошатать ролик рукой, и если он издает скрип или люфт, потребуется выполнить незамедлительную замену. Нередко конструкция заедает или начинает пропускать смазку. Это приводит к повышению шума от двигателя.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

Открутить крепления кожуха ГРМ и снять его.

Снимаем кожух ГРМ

Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

Регулируем зазор от датчика коленвала до зубчатого диска

Если расстояние в норме, проверить, что шкив коленвала не смещен.
Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Поворачивание шкива коленвала

Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Проверяем метки на распредвале и блоке

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.
