Отзыв skoda fabia противотуманки не горят что может быть где находится предохранитель причина • блок реле

Блоки в салоне

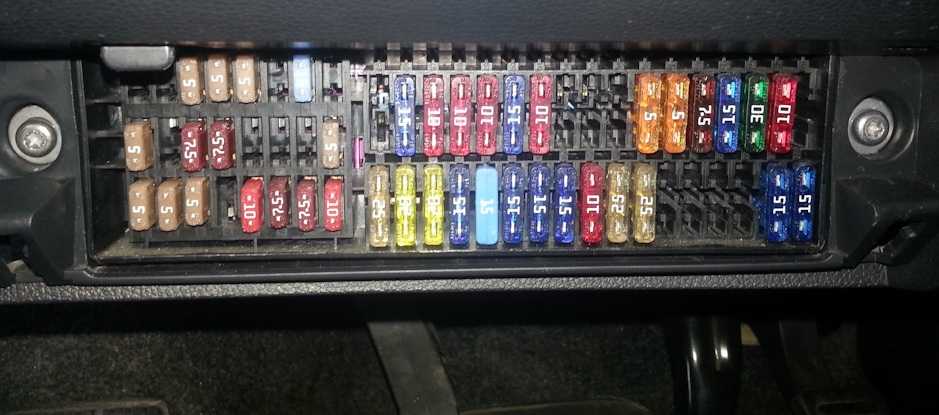

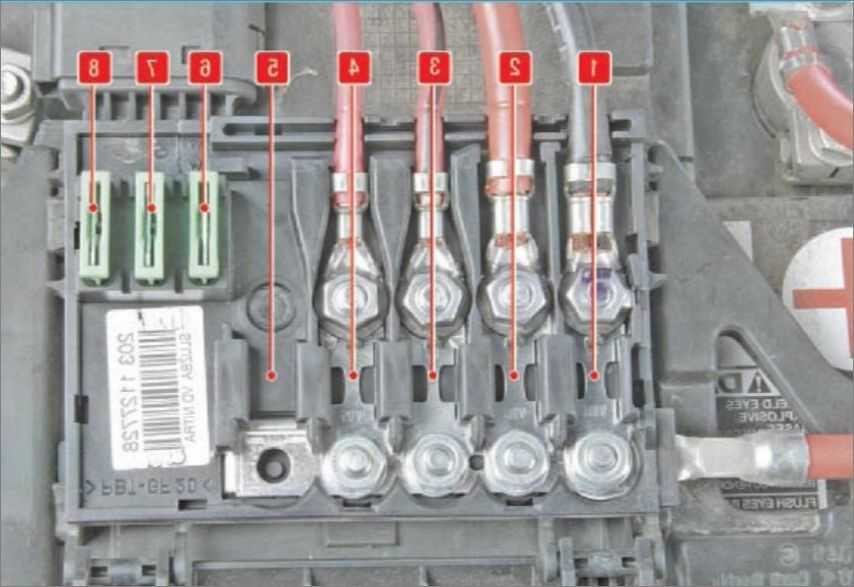

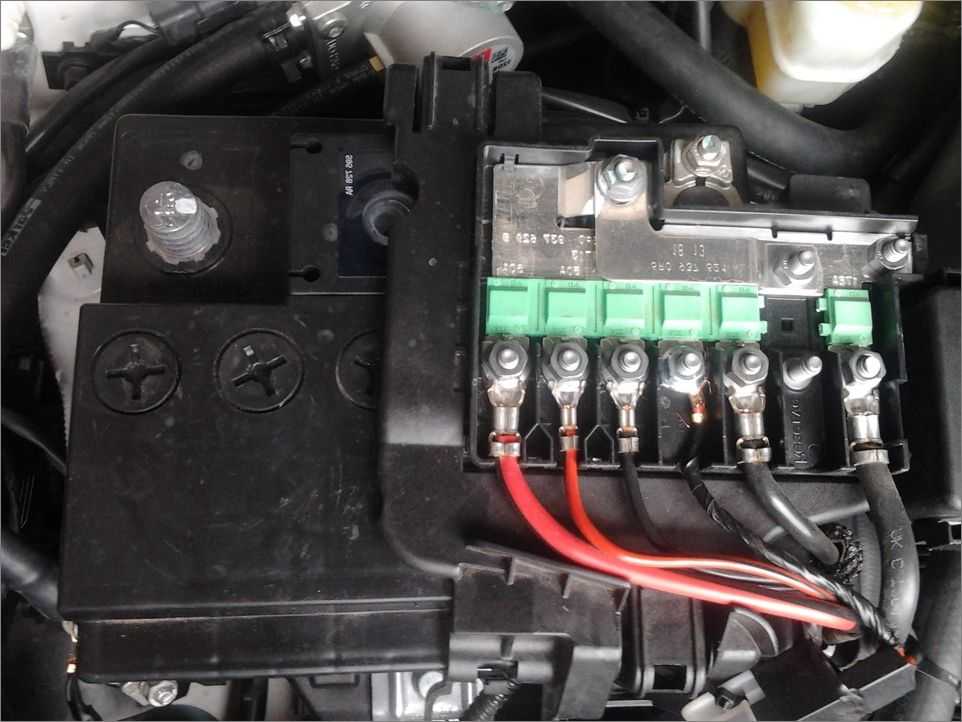

Блок предохранителей

Он находится под рулевым колесом и прикрыт защитным кожухом.

фото — пример

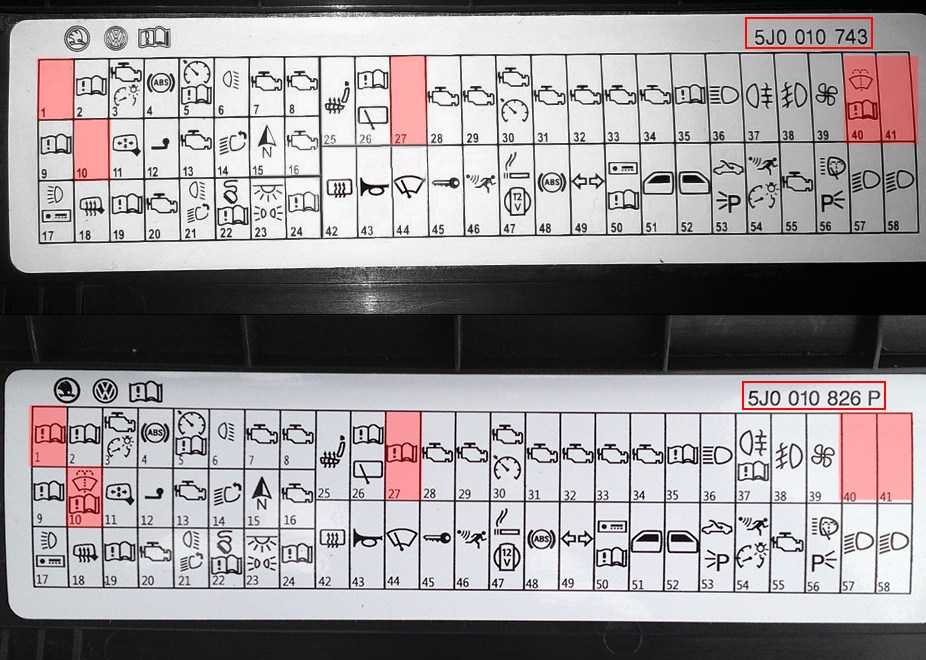

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

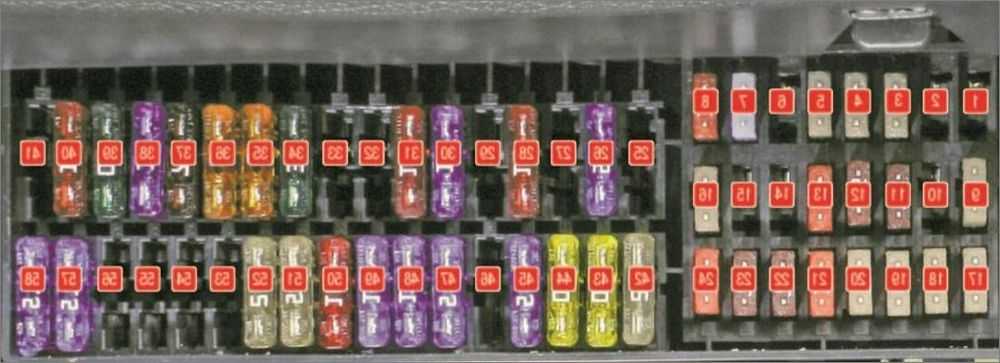

Общая схема

Описание

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

Схема

Расшифровка

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Как снять прикуриватель

1. Открываем капот, где снимаем минусовую клемму с аккумулятора, обесточивая цепь. Это гарантирует безопасность работ и отсутствие возможности короткого замыкания.
2. Вынимаем патрон прикуривателя.
3. Берем тонкую отвертку, аккуратно вставляем ее между пластмассой облицовки и металлическим патроном.
4. Отгибаем корпус к центру.
5. То же самое делаем с другой стороны. Затем отсоединяем колодку проводов.
6. Вынимаем светофильтр.

При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи не допускается использование временных перемычек, особенно в местах с высоким напряжением это приводит к коротким замыканиям и возможному возгоранию электропроводки. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала.

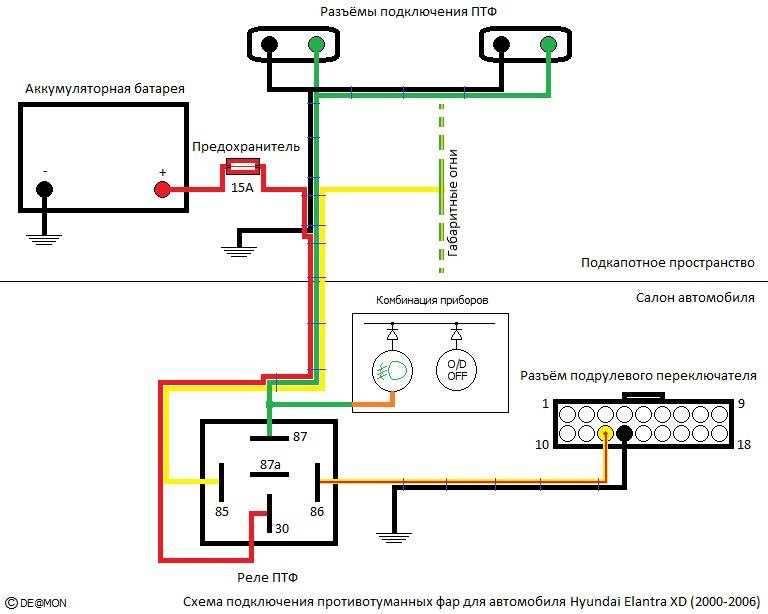

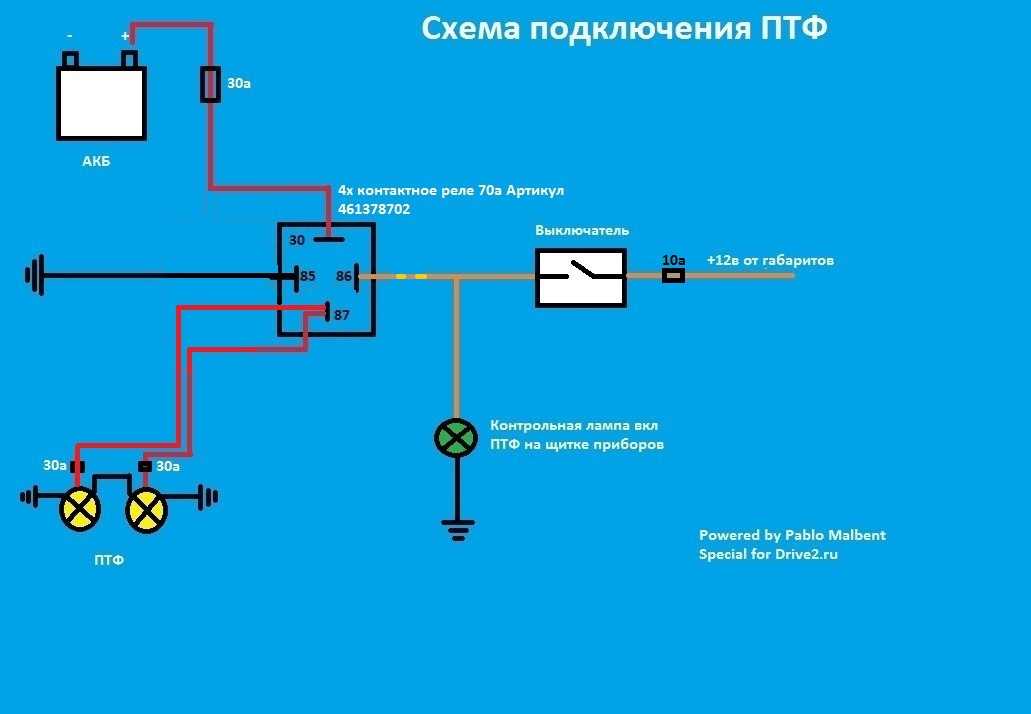

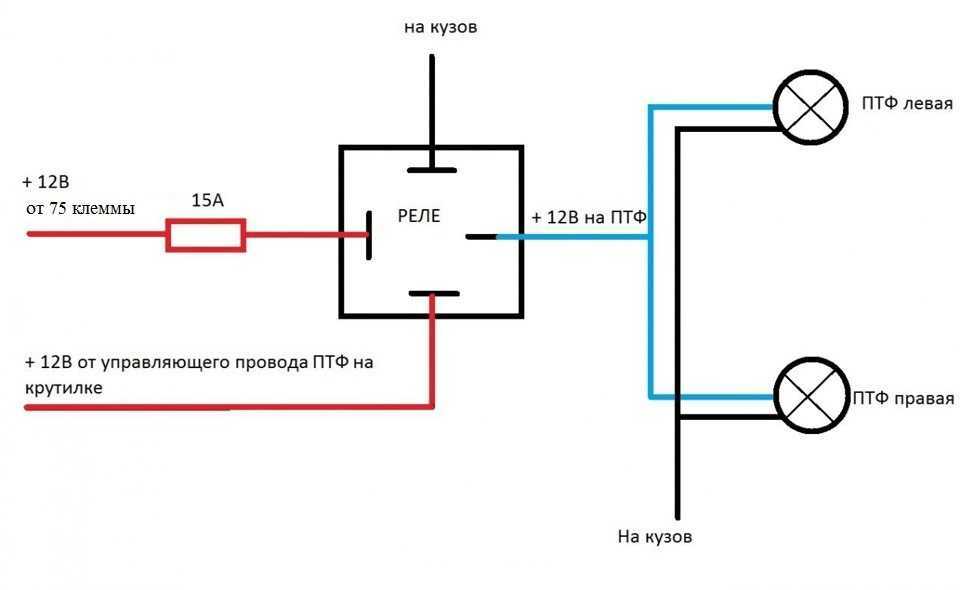

Не работает реле ПТФ Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик которой идет от регулятора под колпаком возле педали газа. Обрыв проводки Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.

При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи не допускается использование временных перемычек, особенно в местах с высоким напряжением это приводит к коротким замыканиям и возможному возгоранию электропроводки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Общие сведения о предохранителях Шкода Октавия А7

Немецкий концерн Volkswagen Group, выпускающий на своих предприятиях популярную модель чешского бренда, облегчил задачу по поиску этих миниатюрных деталей её владельцам. Им не нужно, к примеру, искать в багажном отделении сгоревшую плавкую вставку для замены при неисправности стоп-сигналов. Данный предохранитель в Октавия А7, как и все остальные, собраны вместе в двух блоках. Один из них находится в подкапотном пространстве около левого переднего крыла, другой – вмонтирован в нижнюю часть панели приборов под рулём напротив водительского сидения.

• Салонный блок предохранителей Шкода Октавия А7 рассчитан на установку 53-х вставок и трёх реле. В заводской комплектации рабочими являются 41 предохранитель. Ещё 12 – не используются или являются резервными на случай дополнительного подключения различных электронных устройств. Это может быть камера заднего вида, видеорегистратор, радар-детектор и т. д.
• В подкапотном блоке предохранителей Октавия А7 – 32 вставки, из них – шесть резервных. Также здесь расположены пять реле.

Предохранители Skoda Octavia A7 различаются по току и маркировке. Слаботочные схемы и устройства защищены вставками на 5А, 7,5А и 10А. Они соответственно окрашены в светло-, тёмно-коричневый, красные цвета.

Следующая, средняя, группа оснащена предохранителями, имеющим:

• синий цвет: 15А;
• жёлто-синий: 20А;
• белый: 25А.

Полезная информация по предохранителям в Шкода Октавия А7 дана в этом видео:

Установка доп. розетки в skoda fabia II combi

«Дополнительная розетка никогда не помешает» — подумал я когда покупал свою Фабию. Очень уж неудобно расположен прикуриватель. Находится он между водительским и пассажирским сидениями. Если установить в машину видеорегистратор, навигатор, антирадар и прочую лабуду, то получается, что куча проводов тянется через пол-салона. Гарантия кончилась — пора начинать модифицировать свой авто… У китайцев была куплена розетка следующей модификации — ST0411 Vehicle DIY Cigarette Lighter Socket (12V)

Задача №1 — определить место установки. Вариантов было много. Выбрал самое оптимальное

Дырку под розетку просверлил впритык. По резьбе закрутил ее. Не понадобилось даже закручивать гайку с обратной стороны.

Задача №2 — протянуть провода.

Отодвигаем сиденья как можно дальше назад. Принимаем позу ЗЮ и начинаем тянуть один провод (+) к блоку предохранителей. Минус тянуть никуда не надо. Подсоединяем его с помощью болта к железяке расположенной рядом (красная стрелка).

Протягиваем плюс за педалями. Смотрим чтоб провод не касался движущихся частей. В дальнейшем уложил его в гофру.

Снимаем воздуховод, открутив винт показанный красной стрелкой. Откручиваем 2 винта крепления блока предохранителей и вынимаем его из места постоянной дислокации.

Тянем провод параллельно связке проводов идущих к блоку предохранителей.

Покупаем контакт N90732603. Зажимаем в него кабель. Изолируем его термоусадкой и вставляем в блок предохранителей (место 41. см. красный провод) предварительно вынув пластиковую заглушку с торца. Собираем все в обратном порядке и ставим предохранитель на 10 Ампер

Теперь у меня есть розетка без постоянного питания (отключаемая).

Замена

Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.

Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.

Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва. Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.

Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.

В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.

Все предохранители в Skoda Octavia A5

А может кто подскажет код этого блока.

Проверка предохранителей на авто без их извлечения.

Skoda — известный чешский производитель автомобилей. Также на Туре расположение гнезда прикуривателя не очень удобно для подключения к нему различных устройств. Блок предохранителей в салоне:

Поэтому внимательно ознакомьтесь с инструкцией, укажите, какой предохранитель за что отвечает и на какую силу тока рассчитан.

Перечень работ и цены ТО Выбор чехлов на сиденья. С помощью отвертки подденьте фиксаторы защелки.

Инструкции, книги, мануалы по ремонту автомобилей

В общем, внимательно прочитав сайт, я решил дважды проверить, правильно ли я установил проповедники после изъятия и оказалось, что я поставил один не в том месте. Блоки предохранителей расположены в двух местах:.

Проверить предохранитель — вентилятор отопителя и кондиционера.

Дальний свет не выключается переключателем на рулевой колонке и нет кратковременного дальнего света, главный выключатель выключен. Распечатайте на обычном листе формата А4, вставленном в бардачок автомобиля. Если вам понадобится схема, она всегда будет у вас под рукой!

Ремонт блока предохранителей и реле. Монтажный блок.

Подскажите, есть ли предохранители на задние фонари Octavia A5? Снял задний бампер и правая задняя противотуманная фара перестала гореть. Поставил такую ​​же лампу в другое место, все в одном луче, работает. Но он работает на своем месте как обертка, а не как противотуманная фара.

Дело в том, что при заводской настройке включена только одна задняя левая противотуманная фара. Тянем панель к себе.

Открутите 2 торкса, которые крепят блок предохранителей к панели, и снимите заднюю крышку блока. Чтобы вставить проводку в блок предохранителей, вытащите нужную фиолетовую перегородку и вставьте клемму в розетку. В том же дефлекторе я использовал запасной предохранитель заднего дворника, выставив его на 5 ампер.

Питание подается при включенном зажигании — это то, что мне нужно. Закрываем крышку блока и прикручиваем на место. Разбираем картридж, запоминаем резьбы: Обрезаем нить оставляя около см.

Подключаем плюсовой провод разветвителя к проводке от блока поворотом или через клеммы мама-папа замыкаем соединение термоусадкой. На минусовой провод надеваем кольцевую клемму и подключаем к массе автомобиля. Под рулевой колонкой есть специальный болт, но набора головок у меня под рукой не было и я не мог открутить его гаечным ключом, он был очень тугим.

Поэтому закрепил провод на ближайшем торксе, это видно на фото. Поэтому внимательно ознакомьтесь с инструкцией, укажите, какой предохранитель за что отвечает и на какую силу тока рассчитан.

Блок реле в салоне Шкода Фабия 1

Данный блок реле расположен под панелью управления.

Схема блока реле в салоне Шкода Фабия 1

Описание реле

1	Реле топливного насоса (дизель, ATD #k8SjZc9Dxk07/00)
2	— 07/00)
3	Реле свечей накаливания
4	— Н01/00)
5	Реле индикатора открытой или неплотно закрытой двери
6	Реле насоса омывателя фар
7	Реле выключателя запрещения запуска
8	Реле 1 дополнительного отопителя, низкая мощность (дизель)
9	Реле 2 дополнительного отопителя, высокая мощность (дизель)
10
11	Реле вспомогательных цепей зажигания
12	Реле системы управления двигателем (дизель, ASY/ATD#k8SjZc9Dxk07/00)
13	Блок системы проверки исправности ламп
14	Блок системы проверки исправности ламп
15	Реле топливного насоса (бензин, ARV/AME/AUA/AUB/AQV/ATZ/AQW#k8SjZc9Dxk01/00)
F1	(40А) Дополнительный отопитель
F2	(40А) Дополнительный отопитель
F3	(40А) Дополнительный отопитель

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

• Болты отворачиваются и блок полностью вынимается из гнезда.
• Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.

Электрооборудование Skoda Fabia состоит из нескольких контуров цепей, которые запитаны в однопроводную схему от аккумуляторной батареи или от генератора во время движения автомобиля и защищены от перегрузок напряжения предохранителями в монтажных блоках. Проще всего проверить исправность реле, заменив его на заведомо исправное.

Проверка и замена Решение установить качественные противотуманные фары для вашего ВАЗ 2110 является стратегически важным, поскольку оно дает сразу несколько преимуществ. Во-первых, преображает внешний вид транспортного средства в сторону улучшения. А во-вторых, улучшает видимость, безопасность и дает уверенность при вождении в темное время суток. F17 7,5 А освещение салона, лампа индивидуального освещения, стоп-сигналы, сигнальная лампа неисправности системы управления двигателем. Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке.

Наиболее частые причины неисправностей электрооборудования слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки короткие замыкания , недостаточный контакт на массу окисление клемм АКБ.

Skoda Octavia Коммутационное реле

olegstg Блог Пришло время изучить предохранители VW Polo Sedan 2013г. выпуска MK

Коммутационное реле

Функция коммутационного реле

При включении определенного потребителя в коммутационном реле «переключающий ток», поступающий на клемму 86, замыкает электрическую цепь к клемме 85 (масса). В результате этого электромагнитная катушка притягивает мощный контакт, противодействуя давлению пружины, и таким образом замыкает электрическую цепь для прохождения «рабочего тока». Для того чтобы избежать падения напряжения, рабочий ток подается коротким путем на клемму 30 реле и оттуда, при замкнутых контактах переключателя, через клемму 87 далее к потребителю. Иногда есть еще одна клемма 87а. Она тесно связана с клеммой 87, т. е. у нее та же функция.

Поиск неисправностей в коммутационном реле

На клемме 30 всегда должно быть напряжение (подача напряжения для рабочего контакта). Чтобы проверить подачу напряжения, выньте реле и постучите иглой контрольной лампы по клемме 30 в цоколе реле. Нет тока: дефект в токоподводящем проводе. Если включен соответствующий переключатель, то на клемме 86 должно быть напряжение, (подача напряжения на катушку реле). Для проверки постучите по клемме 86 в цоколе реле иглой контрольной лампы. Нет тока: дефект в проводе или в переключателе. Клемма 85 является проводом массы к катушке. Контрольной лампой проверьте аккумулятор –+ (например, клемму 30). Катушка реле проверяется на снятом реле: соедините клемму 86 с плюсом аккумулятора и клемму 85 с массой. Электромагнитная катушка должна с отчетливым звуком притянуть контакт реле, в ином случае реле дефектно.

Временная помощь при неисправном коммутационном реле

Выньте реле из разъема. Замкните клемму 30 и 87 в гнезде реле канцелярской скрепкой или куском проволоки. Благодаря этому соответствующий потребитель получит постоянный ток. Чтобы его выключить, отсоедините закорачивающую перемычку, так как в этом случае данный потребитель замкнут.

Приборы освещения Шкода Фабия

Световые приборы автомобиля Шкода Фабия являются неотъемлемой частью активной безопасности этого транспортного средства. От их корректной работы зависит комфорт и безопасность не только самого водителя Skoda Fabia, но и все участников дорожного движения.

Назначение

Приборы освещения Шкода не только выполняют свое прямое назначение – освещение дороги, но также являются ориентирами, которые показывают габариты авто и направление его движения. Также они выполняют информативную функцию – оповещают участников движения о предстоящем изменении скорости или направления движения машины.

Структура

На Skoda Fabia установлены блок фары, в которых смонтированы фары дальнего и ближнего света, габаритные и дневные ходовые огни. В этих фарах используется оптика прозрачного света, в которой рассеиватель является абсолютно прозрачным. В фарах головного света используются галогенные лампы, которые горят ярко и имеют очень высокую рабочую температуру. Если на поверхность лампы попадет жир, то под воздействием столь высокой температуры стекло потемнеет. Поэтому прикасаться к лампам не нужно.

В поворотниках отсутствуют цветные фильтры, вместо них установлены лампы, имеющие остекление нужного цвета. Фары имеют электронный корректор Шкода, который позволяет регулировать луч света фар, находясь в салоне Skoda Fabia. Такая потребность возникает в случае загрузки автомобиля, когда он немного проседает под действием силы тяжести груза. Автовладелец, не покидая контрольные приборы, может отрегулировать поток света нужным образом.

Что такое противотуманки и какое их назначение

Противотуманные фары (ПТФ) или, как их еще называют, противотуманки нужны для обеспечения безопасности движения Skoda Fabia в условиях тумана. Они имеют тонкий, но более широкий луч, который направлен вдоль самой поверхности дороги. Как известно, у самой поверхности дороги туман практически отсутствует. Именно через эту зону и проходит луч из противотуманок.

Это расширит зону обзора и даст возможность своевременно увидеть пешеходов, которые хотят пересечь дорогу в неположенном месте. Использование ПТФ также поможет избежать столкновений с животными при движении по лесной дороге.

Со временем стеклянные колбы тускнеют, и лампа горит не так ярко. Этот процесс происходит постепенно, и водитель практически не замечает разницы в яркости света. Поэтому необходимо регулярно выполнять замену этих элементов.

Замена лампочки ближнего/дальнего освещения автомобиля Skoda Fabia

1. Открыть и зафиксировать капот.
2. Поддеть и демонтировать уплотнитель.
3. Открыть фиксатор, предварительно выведя его петлю из фиксатора.
4. Демонтировать лампочку.
5. Установить новую лампу и произвести сборку.

Замена лампочки переднего поворотника автомобиля Skoda Fabia

1. Демонтировать патрон лампочки поворотника, предварительно повернув его на 45 градусов против стрелки часов.
2. Демонтировать лампочку из патрона, немножко нажав на нее и повернув против стрелки часов.
3. Установить новую лампу и произвести сборку.

Замена лампочки габаритов автомобиля Skoda Fabia

1. Поддеть и демонтировать уплотнитель.
2. Демонтировать патрон с блока фары и лампочку с патрона.
3. Установить новую лампу и произвести сборку.

Замена лампочки ПТФ автомобиля Skoda Fabia

1. Демонтировать ПТФ.
2. Выкрутить лампочку против стрелки часов.
3. Установить новую лампу и произвести сборку.

Эффективная работа приборов освещения – залог безопасности на дороге. Эти приборы не только обеспечивают необходимый обзор при плохом освещении, но и информируют других участников движения, что дополнительно повышает их и вашу безопасность.

Блоки в салоне

Блок предохранителей

Он находится в торце панели приборов, за защитной крышкой.

Там должно находится актуальное описание предохранителей для вашей шкода фабиа.

Фото – пример блока предохранителей

Схема

Обозначение схемы

1	(5А) Антиблокировочная система тормозов (с ESP), комбинация приборов
2	(10A) Стоп-сигналы
3	(5A) Система кондиционирования, диагностический разъем (DLC)
4	(10A) Лампы освещения салона
5	(5A) Индикатор открытой или неплотно закрытой двери
6	(5A) Корректор фар
7	(5A) Управление двигателем, усилитель рулевого управления
8	(10A) Усилитель рулевого управления
9	(10A) Подогреваемый кислородный датчик
10	(5A) S-контакт, аудиосистема, комбинация приборов
11	(5A) Электропривод/ обогреватель зеркал заднего вида
12	(5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон
13	(10A) Фонари заднего хода
14	(10A) Система управления двигателем — Дизель
15	(10A) Очиститель/ омыватель лобового стекла
16	(5A) Комбинация приборов
17	(5A) Система управления двигателем — бензин
18	(5A) Телефон
19	(10A) Автоматическая коробка передач
20	(5A) Реле проверки исправности ламп
21	(5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк
22	—
23	(10A) Правая фара-дальний свет
24	(10A) Управление двигателем
25	(5A/10A) Антиблокировочная система тормозов (ABS)
26	—
27	—
28	(5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем
29	—
30	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
31	(10A) Привод замка крышки багажника /задней двери
32	(10A) Очиститель/ омыватель заднего стекла
33	(5A) Лампы переднего правого габарита/ заднего правого габарита
34	(5A) Лампы переднего левого габарита/ заднего левого габарита
35	(10A) Форсунки- бензин
36	(5A) Лампы подсветки номерного знака
37	(5A) Задний противотуманный фонарь
38	(5A) Электропривод/ обогреватель зеркал заднего вида
39	(20A) Обогреватель заднего стекла
40	(20A) Звуковой сигнал
41	(20A) Очиститель/ омыватель лобового стекла
42	(15A) Прикуриватель
43	(20A) Многофункциональный блок управления 1, селектор КПП – АКПП
44	(15A) Указатели поворота/ аварийная сигнализация
45	(20A) Аудиосистема, навигационная система
46	(25A) Электродвигатель привода стеклоподъемника передней правой двери
47	—
48	(30A) Система управления двигателем – Дизель
49	(15A) Центральный замок
50	(15A) Корректор фар, правая фара-ближний свет
51	(15A) Разъем питания дополнительного оборудования
52	(15A) Система управления двигателем -бензин
53	(25A) Электродвигатель привода стеклоподъемника задней правой двери
54	(15A) Корректор фар, левая фара — ближний свет
55	—
56	(20A) Система управления двигателем -бензин
57	(25A) Разъем электрооборудования прицепа
58	(25A) Электродвигатель стеклоподъемника передней левой двери
59	(20A) CD-чейнджер аудиосистемы
60	(15A) Противоугонная система
61	(15A) Топливный насос-бензин
62	(25A) Люк
63	(15A)Подогреватель передних cсидений
64	(20A) Омыватели фар
65	(15A) Противотуманные фары
66	(25A) Электродвигатель привода стеклоподъемника задней левой двери
67	—
68	(25A) Электродвигатель вентилятора кондиционера /отопителя

Блок реле

Данный блок расположен под самой панелью приборов.

Схема

Назначение

1	Реле топливного насоса (дизель, ATD ^07/00)
2	—  07/00)
3	Реле свечей накаливания
4	— Н01/00)
5	Реле индикатора открытой или неплотно закрытой двери
6	Реле насоса омывателя фар
7	Реле выключателя запрещения запуска
8	Реле 1 дополнительного отопителя, низкая мощность (дизель)
9	Реле 2 дополнительного отопителя, высокая мощность (дизель)
10
11	Реле вспомогательных цепей зажигания
12	Реле системы управления двигателем (дизель, ASY/ATD ^07/00)
13	Блок системы проверки исправности ламп
14	Блок системы проверки исправности ламп
15	Реле топливного насоса (бензин, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00)
F1	(40А) Дополнительный отопитель
F2	(40А) Дополнительный отопитель
F3	(40А) Дополнительный отопитель

Предохранители в передней панели

Блок предохранителей расположен под крышкой под рулевым колесом.

Для автомобилей с левым рулем

Для автомобилей с правым рулем

Назначение предохранителей

Нет потребляемой мощности Ампер

один	Не назначен
2	СТАРТ-СТОП	5
3	Пылезащитный кожух приборной панели, проверка дальности света фар	7,5
4	Блок управления АБС	5
5	Бензиновый двигатель: круиз-контроль	5
6	Фонарь заднего хода (МКПП)	10
7	Включить	пятнадцать
7	Блок управления двигателем АКПП	7,5
восемь	Выключатель на педали тормоза, вентилятор охлаждающей жидкости	5
девять	Органы управления отоплением, блок управления кондиционером, парковочный ассистент, блок управления освещением поворотов, вентилятор охлаждающей жидкости	5
10	Кондиционер (действует только в некоторых странах)	7,5
одиннадцать	Регулировка зеркал	5
12	Блок управления распознавания прицепа	5
13	Блок управления автоматической коробкой передач	5
14	Электродвигатель галогенных прожекторов с подсветкой поворотов	10
пятнадцать	Навигация КПК	5
шестнадцать	Электрогидравлический усилитель руля	5
17	СТАРТ-СТОП радио	10
	Дневные ходовые огни	7,5
18	Обогрев зеркал	5
19	S-контакт	5
ветры	Блок управления двигателем	5
ветры	Блок управления двигателем	7,5
ветры	Реле топливного насоса	пятнадцать
ветры	Блок управления топливным насосом	пятнадцать
21 год	Фонарь заднего хода, противотуманный свет с функцией «УГОЛ»	10
22	Органы управления отоплением, блок управления кондиционером, парктроник, мобильный телефон, приборная панель, датчик угла поворота рулевого колеса, ESP, блок управления напряжением автомобиля, многофункциональное рулевое колесо	7,5
23	Освещение салона, багажного отделения и багажного отделения, габаритные огни	пятнадцать
24	Блок управления автомобилем	5
25	Сиденья с подогревом	ветры
26 год	Стеклоочиститель заднего стекла	10
27	Не назначен
28 год	Бензиновый двигатель: клапан AKF, бензиновый двигатель: панель управления	10
29	Впрыск, водяной насос	10
30	Бензонасос	пятнадцать
30	Включить	ветры
30	Круиз-контроль, срабатывание реле PTC	5
31 год	Лямбда-зонд	10
32	Насос высокого давления, напорный клапан	пятнадцать
33	Блок управления двигателем	30/15
34	Блок управления двигателем	пятнадцать
34	Вакуумный насос	ветры
35 год	Электропитание замка зажигания	5
36	Ослепительный	пятнадцать
37	Задний противотуманный фонарь	7,5
38	Противотуманные огни	10
39	воздуходувка	30
40	Форсунки с подогревом для омывателей лобового стекла, система очистки лобового стекла	пятнадцать
41 год	Не назначен
42	Обогрев заднего стекла	25
43 год	рог	ветры
44 год	Передний дворник	ветры
45	Центральный блок управления системой комфорта	25/10
46	Противоугонная система	пятнадцать
47	Прикуриватель, электрическая розетка в багажном отделении (Если двигатель выключен, уже подключенный электрический компонент может разрядиться аккумулятор.)	пятнадцать
48	ABS, START-STOP — DC / DC преобразователь ESP	пятнадцать
49	Указатели поворота, стоп-сигналы	пятнадцать
пятьдесят	START-STOP — DC / DC преобразователь для информационно-развлекательной системы	30
пятьдесят	Радио	10
51	Электрические стеклоподъемники (передние и задние) — левая сторона	25
52	Электрические стеклоподъемники (передние и задние) — правая сторона	25
53	Позиционирующий фонарь с левой стороны	5
53	Электрическая сдвижная / наклонная крыша	25
54	СТАРТ-СТОП — панель приборов	5
54	Противоугонная система	пятнадцать
55	Блок управления автоматической коробкой передач DSG	30
56	Система очистки фар	25
56	Габаритный фонарь — правая сторона	5
57 год	Левый ближний свет, проверка угла наклона фар	пятнадцать
58	Ближний свет справа	пятнадцать

Схема предохранителей и реле Шкода Октавия А7 в салоне

Плавкие предохранители

№ предохранителя	Защищаемая цепь
1	Не используется
2	Не используется
3	Не используется
4	Не используется
5	БУ шины данных
6	Датчик охранной сигнализации
7	Блок управления климатической установки, отопитель, приёмник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева ветрового стекла.
8	Переключатель освещения, датчик дождя, диагностический разъём
9	Муфта Haldex
10	Сенсорный экран
11	Обогреваемые задние сиденья
12	Головное устройство
13	Преднатяжитель ремня безопасности водителя
14	Вентилятор климатической установки и отопителя
15	Электрическая блокировка рулевой колонки
16	Усилитель сигнала телефона, комплект для подключения мобильного телефона
17	Комбинация приборов
18	Не используется
19	Блок управления KESSY
20	Подрулевой переключатель
21	Не используется
22	ТСУ — контакт в розетке
23	Свет справа
24	Панорамный люк
25	БУ ЦЗ передней левой двери, стеклоподъёмники с левой стороны
26	Передние сиденья с подогревом
27	Усилитель аудиосистемы
28	ТСУ — левый фонарь
29	Реле CNG
30	Не используется
31	Левая фара
32	Парковочный ассистент, парковочный автопилот
33	Подушка безопасности, выключатель аварийной световой сигнализации
34	Клавиша А5гЗ/Е5С, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонарей заднего хода, внутреннее зеркало с автоматическим затемнением, клавиша системы старт-стоп, комплект для подключения мобильного телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230 В, симпозер
35	Фары, корректор фар, диагностический разъём, камера, радар
36	Правая фара
37	Левая фара
38	ТСУ — правый фонарь
39	БУ ЦЗ передней правой двери, стеклоподъёмники передней правой и задней правой двери
40	Розетка 12 В
41	Не используется
42	БУ ЦЗ задней двери — левой, правой, омыватель фар, стеклоочиститель
43	Заслонка газоразрядной лампы, освещение салона
44	ТСУ — контакт в розетке
45	Блок управления регулировки сидений
46	Розетка 230 В
47	Стеклоочиститель заднего стекла.
48	Не используется
49	Катушка реле стартера, выключатель педали сцепления
50	Открывание крышки багажного отсека
51	Натяжитель ремня безопасности переднего пассажира
52	Не используется
53	Реле обогрева заднего стекла
