Типы плавких предохранителей

По назначению и конструкции плавкие предохранители бывают следующих типов:

• Вилочные (в основном применяются для защиты электропроводки и приборов в автомобилях);
• С слаботочными вставками для защиты электроприборов с током потребления до 6 ампер;
• Пробковые (устанавливаются в щитках жилых домов, рассчитаны на ток защиты до 63 ампер);
• Ножевые (применяются в промышленности для защиты сетей при токе потребления до 1250 ампер);
• Газогенерирующие;
• Кварцевые.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.

Трубчатые плавкие предохранители

Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки. Внешний вид трубчатых плавких предохранителей Вы видите на фотографии.

К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком.

Автомобильные плавкие предохранители

Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование.
Чаще всего при перегорании . Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого (вилочного) типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.

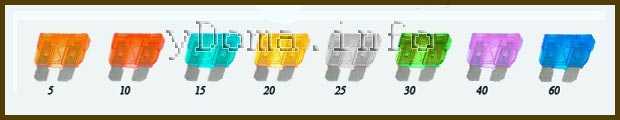

Цветовая маркировка автомобильных предохранителей

Ток защиты, Ампер	5,0	7,5	10,0	15,0	20,0	25,0	30,0	40,0	60,0	70,0
Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
MK 1	Подсветка
MK 2	Освещение салона
MK 3	Реле омывателя лобового стекла
MK 4	Резервация
MK 5	Резервация
MK 6	Электронный блок управления силовым агрегатом
MK 7	Резервация
MK 8	Резервация
MK 9	Резервация
MK 10	Стоп сигналы
MK 11	Головной свет
MK 12	Дроссельная заслонка
MK 13	Стеклоподъемники
MK 14	Противотуманные фары задние
MK 15	Зажигание
MK 16	Топливная аппаратура
MK 17	Электрическое оборудование
MK 18	Резервация
MK 19	Контактная плата задних фонарей, стоп сигналов
MK 20	Блок цифровых датчиков

Цена оригинального монтажного блока с предохранителями на автомобиль Чери Амулет от 4500 рублей, аналоги от 3800 рублей, реле – прерыватели от 450 рублей / штуку.

Признаки неисправности предохранителей на Чери Амулет

• Между предохранителями простреливает искра по причине слабого контакта, прогорания плавильного элемента;
• В месте установки блока слышен запах плавленого, горелой пластмассы;
• На щитке приборов сигнализирует индикатор о неисправности оборудования;
• При активации, подаче тока оборудование не активно.

Причины выхода из строя предохранителей на Чери Амулет

• Не соблюдение сроков проведения технического осмотра автомобиля;
• Покупка не оригинальных запчастей;
• Нарушена технология монтажа;
• Деформация монтажного блока;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции силовых кабелей;
• Ослабление контактов на клеммах;
• Окисление концевиков.

Замена предохранителей на Chery Amulet

Подготовительный этап:

• Пластиковый пинцет,
• Отвертка,
• Комплект новых модулей, реле – коммутаторов,
• Дополнительное освещение по мере необходимости.

Последовательность действий при замене в салоне:

• Открываем водительскую дверь, с левой стороны от руля отщелкиваем пластиковую крышку, под которой установлен монтажный блок,
• По порядковому номеру отыскиваем модуль, пластиковым пинцетом извлекаем его,
• На штатное место вставляем новый предохранитель, закрываем крышку.

Для замены модулей в моторном отсеке необходимо:

• Установить машину в периметр ремонтной зоны, выжать стояночный тормоз, зафиксировать задний ряд колес противооткатными башмаками,
• Открываем капот, снимаем силовые клеммы. Справа за аккумулятором (АКБ) установлен монтажный блок с реле – прерывателями. Аккуратно открываем пластиковую крышку, извлекаем реле, заменяем новым.

По аналогии заменяем реле – прерыватели, установленные за воздушным заборником, за выпускным коллектором силового агрегата.

Срок эксплуатации реле – прерывателей дольше предохранителей, поэтому их меняют крайне редко. Как правило, после аварии, столкновения, деформации кузова, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей, реле коммутаторов на Чери Амулет – 65 тыс. км.

Условное графическое обозначение плавкого предохранителя

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр. или F. Иногда на схемах просто пишут thermal fuse или fuse. После буквы часто указывают ток защиты предохранителя, например F 1 А, обозначает, что в схеме установлен предохранитель на ток защиты 1 ампер.

При эксплуатации предохранители выходят из строя, и их приходится заменять новыми. Считается, что предохранители ремонту не подлежат. Но если к делу ремонта подойти грамотно, то практически любой предохранитель можно с успехом отремонтировать и использовать повторно. Ведь корпус предохранителя остается целым, а перегорает только тонкая калиброванная проволока, размещенная внутри корпуса. Если перегоревшую проволоку заменить на такую же, то предохранитель сможет служить дальше.

Замена предохранителей на Fiat Ducato

• Комплект модулей, реле – коммутаторов;
• Дополнительное освещение;
• Отвертка, вороток, головка на «10»;
• Пластиковый пинцет для извлечения модулей.

Последовательность действий при замене в салоне:

• Останавливаем силовой агрегат, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от руля, под пластиковой крышкой расположен монтажный блок с предохранителями;
• Отщелкиваем крышку, находим модуль по порядковому номеру;
• Пинцетом извлекаем неисправный, на штатное место вставляем новый предохранитель;
• Закрываем крышку.

Для замены монтажного блока в сборе отвинчиваем два винта, отсоединяем колодки с проводами, извлекаем плату. Проводим профилактику, дефектовку, устанавливаем новый монтажный блок на штатное место.

Замена реле – прерывателей в моторном отсеке:

• Открываем капот, выключаем зажигание, блокируем задний ряд колес колодками;
• Снимаем силовые клеммы с аккумуляторной батареи;
• Справа от аккумулятора предустановлен монтажный блок с реле – коммутаторами. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.

Так как реле – коммутаторы имеют длительный срок службы, они подлежат замене реже. В основном, после аварии, столкновения, механического повреждения пластикового корпуса, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов 70 – 75 тыс. км

Принцип работы системы

p, blockquote 11,0,0,0,0 —>

Система центрального замка включает следующие основные блоки и узлы:

p, blockquote 12,0,1,0,0 —>

центральный электронный блок;

электронный блок двери водителя (может быть совмещен с центральным блоком);

электронные блоки водительской, пассажирской и задних дверей (могут отсутствовать);

кнопочные переключатели водительской, пассажирской и задних дверей;

концевые выключатели закрытия стеклоподъемников, дверей;

блоки управления и приводы стеклоподъемников.

adsp-pro-1 —>

В большинстве моделей автомобилей блоки управления стеклоподъемниками и центрального замка связаны в единую систему. При закрывании дверей система ЦЗ должна опросить концевые выключатели всех стекол, чтобы случайно не поставить авто на стоянку и охрану с открытыми окнами. Поэтому часто отказ закрытия дверей связан с нарушением работы контроля стеклоподъемниками.

p, blockquote 13,0,0,0,0 —>

Для VW Passat 2005 года выпуска электрическая схема центрального замка имеет вид:

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1. Привод, кнопки и концевики пассажирской двери (далее -Дв);
2. Блок управления пассажирской Дв;
3. Блок управления стеклоподъемником и привод задней левой Дв;
4. Привод задней левой Дв, переключатели;
5. Переключатель Дв водителя;
6. Концевики водительской Дв;
7. Блок управления водительской Дв;
8. Блок управления задней правой д Дв и стеклоподъемником;
9. Многофункциональный блок управления.
10. Блокиратор.
11. Привод ЦЗ задней правой Дв.
12. Концевики и кнопки стеклоподъемника.
13. Предохранители, обслуживающие систему ЦЗ.

На этой схеме показаны и обозначены не все элементы, но и так видно, что схема очень сложная, пожалуй, самая сложная среди основных электронных модулей автомобиля.

p, blockquote 16,0,0,0,0 —>

Одновременно, схема управления центрального замка имеет наиболее длинную электропроводку, которая разнесена по всему салону автомобиля, имеет гибкие гофрошланги в местах перехода в дверное пространство. Кроме прочих сложностей, двери автомобиля имеют максимальную подвижность относительно салона, их внутреннее пространство подвержено коррозии.

p, blockquote 17,0,0,0,0 —>

Несмотря на перечисленные трудности, модели автомобилей после 2000-го выпуска имеют достаточно надежные электронные системы центрального замка, их основные неисправности часто определяются механическими поломками, неисправностью контактов, износом подвески дверей.

p, blockquote 18,0,0,0,0 —>

Блок в салоне

Находится в нижней части панели приборов. Для доступа откройте защитную крышку.

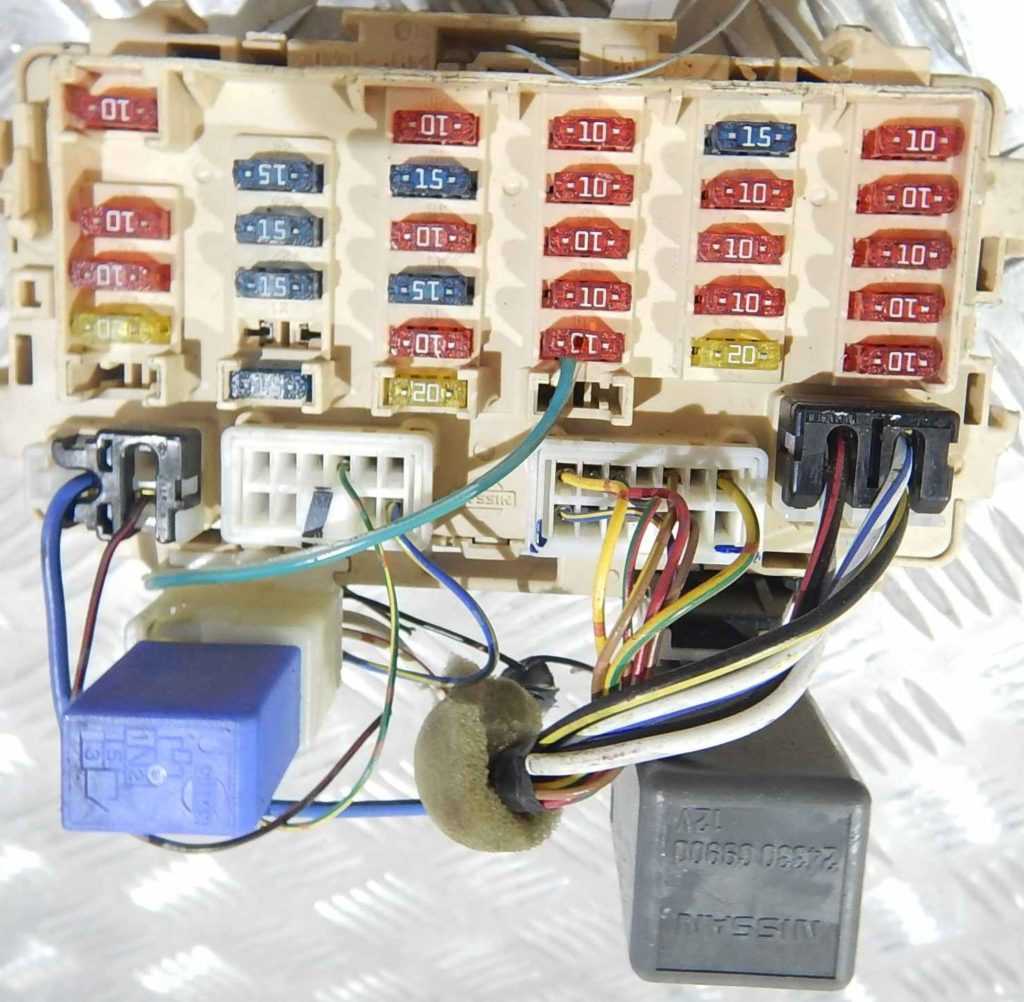

Фотография

Схема предохранителей

Описание (Вариант 1)

1	10А Топливный насос
2	10А Указатели поворота
3	10А Блок управления двигателем
4	10А Аудиосистема, навигационная система
5	10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
6	20А Стеклоочиститель и омыватель переднего стекла
7	10А Блок управления двигателем, блок управления системы освещения в дневное время
8	10А ABS/ESP, система управления полным приводом (4WD)
9	10А SRS
10	15А Топливный насос, блок управления двигателем
11	10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
12	10А Блок управления коробкой передач, фонари заднего хода, навигационная система
13	10А Блок управления двигателем
14	10А Обогрев сидений
15	10А Кондиционер/ отопитель
16	10А Стеклоочиститель и омыватель заднего стекла
17	15A Прикуриватель, разъем питания дополнительного оборудования
18	10А Прикуриватель, разъем питания дополнительного оборудования
19	15А Кондиционер/ отопитель
20	10А Электропривод зеркал заднего вида
21	Не используется
22	15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
23	15А Прикуриватель, разъем питания дополнительного оборудования
24	15А Кондиционер/ отопитель
25	20А Блок управления двигателем, обогрев заднего стекла
26	10А Лампы освещения салона
27	10А Обогрев заднего стекла
28	10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
S	Запасные предохранители

Перевод назначения с крышки на русском (Вариант 2)

1. Heater Seat – Подогрев сидений
2. Turn Signal – Указатель поворота
3. Injector – Форсунки мотора QR, блок управления двигателем
4. AUDIO – Аудиосистема (Отключаемое питание)
5. Electronic Parts – Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6. FR WIPER – Очиститель и омыватель лобового стекла
7. Starter Signal – Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8. 4 WD ABS – Подключаемое питания блока управления ABS, ESP, 4WD.
9. AIR BAG – подушки безопасности
10. Fuel pump – бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
11. METER – Приборная панель, реле-таймер омывателя фар
12. A/T Control – Фонарь заднего хода, система управления автоматической коробки переключения передач
13. Engine Control – Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14. Запасной
15. AIR CON – Климат контроль, реле и муфта включения компрессора кондиционера
16. RR WIPER – Очиститель омывателя заднего стекла
17. CIG Lighter – прикуриватель
18. CIG Lighter – Реле прикуривателя
19. Blower MOTOR – Мотор вентилятора салона печки
20. MIRROR – Электропривод зеркал
21. Запасной
22. STOP LAMP – Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23. Power Socket – Электророзетки (водительский бардачок и багажник)
24. Blower Motor – Мотор вентилятора салона печки
25. RR DEFOG – Обогреватель заднего стекла
26. КROMM LAMP – Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
27. HEATER MIRROR – Обогрев зеркал
28. Electronic parts – Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Реле

Обозначение

• R1 – Реле PTC
• R2 – Реле стеклоподъемников
• R3 – Реле зажигания
• R4 – Реле вентилятора отопителя
• R5 – Вспомогательное реле

Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 – обогрева заднего стекла/зеркал, R2 – Реле топливного насоса)

Предохранители и реле Fiat Ducato

Рассмотрены автомобили Фиат Дукато 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

У Ducato в кузове 244 2002-2006 года выпуска расположено четыре монтажных блока. Два в салоне и два в моторном отсеке.

Расположение блоков предохранителей в салоне автомобиля.

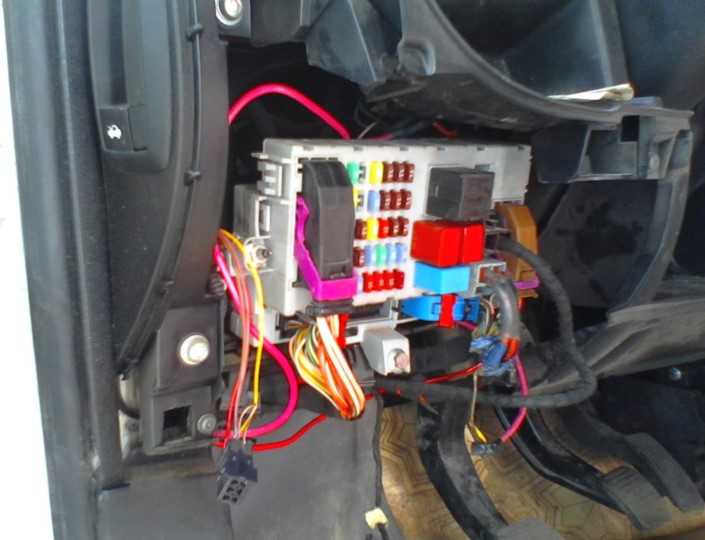

Блок предохранителей, расположенный в левой части панели приборов (со стороны водителя; или со стороны пассажира на автомобилях с правосторонним расположением органов управления).

Для доступа к предохранителям отверните два винта А.

схема расположения предохранителей в блоке.

предохранитель прикуривателя находится под номером F44 (15A).

Chery Amulet Центральный блок предохранителей

Chery Amulet / Инструкция по эксплуатации автомобиля Cherry Amulet / Техническое обслуживание и ремонт / Центральный блок предохранителейЦентральный блок предохранителей

Центральный блок предохранителей расположен во вспомогательном боксе панели приборов со стороны водителя.

Все цепи охраняются предохранителями, и мы рекомендуем возить несколько запасных предохранителей для замены.

Замена предохранителя

1. Выключить двигатель и отключить соответствующую цепь.

2. Вывинтить винты с обеих сторон бокса.

3. Проверить предохранитель.

4. Вытащить сгоревший предохранитель и заменить его новым с такой же силой тока.

5. Включить соответствующее оборудование и проверить его работу.

6 Установить крышку вспомогательного бокса.

Примечание: Если новый предохранитель сразу же перегорает, следует обратиться на ближайшую станцию технического обслуживания «Chery». Предохранители являются одноразовыми, и если перегорают, их нельзя использовать вновь.

Схема расположения предохранителей в центральном блоке

15A	15A	10A
15A	20A	20A
10A	20A	30A
15A	10A	10A
15A	15A	20A
10A	30A	30A
15A	10A	10A
10A	20A	10A

Блоки реле/предохранителей моторного отсека

В моторном отсеке расположены три блока реле/предохранителей: один блок предохранителей расположен рядом с положительной клеммой аккумулятора; два других блока реле и предохранителей находятся на переднем бампере с задней части двигателя.

Блок предохранителей

60A	60A	120
Общее питание	ABS/ECU	Стартер

Передний блок реле 1

Реле фар A11-3735035

Реле кондиционера A11-3735015

Левый дальний свет 10 A

Левый габаритный огонь 10 A

Левый ближний свет 10 A

Правый дальний свет 10 A

Правый габаритный огонь 10 A

Правый ближний свет 10 A

Передний блок реле 2

Реле высоких оборотов вентилятора 100	Реле низких оборотов вентилятора 53
Переключение на повышенную скорость 30A	Переключение на пониженную скорость 30A

Цепи противоскольжения

Правила, регулирующие применение цепей противоскольжения различаются в зависимости от местоположения или типа дороги, поэтому следует ознакомиться с ними перед использованием цепей. При установке …

Другое на сайте:

Порты: для дополнительных устройств, USB и iPod (при наличии) Если автомобиль оборудован портом Aux (вспомогательное оборудование) и/или портом USb (универсальная последовательная шина), или портом iPod, порт дополнительного оборудования можно использовать д …

Неисправность «несоответствие сигнала датчика положения дроссельной заслонки»

Рис. 3.3.4. Схема проверки датчика положения дроссельной заслонки: 1 — колодка датчика; 2 — датчик положения дроссельной заслонки; 3 — контроллер. Проверка привода дроссельной заслонки Дроссельна …

Снятие и установка крышки привода ГРМ См. Раздел Снятие и установка ремня привода ГРМ. …

Замена предохранителей на Fiat Ducato

• Комплект модулей, реле – коммутаторов;
• Дополнительное освещение;
• Отвертка, вороток, головка на «10»;
• Пластиковый пинцет для извлечения модулей.

Последовательность действий при замене в салоне:

• Останавливаем силовой агрегат, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от руля, под пластиковой крышкой расположен монтажный блок с предохранителями;
• Отщелкиваем крышку, находим модуль по порядковому номеру;
• Пинцетом извлекаем неисправный, на штатное место вставляем новый предохранитель;
• Закрываем крышку.

Для замены монтажного блока в сборе отвинчиваем два винта, отсоединяем колодки с проводами, извлекаем плату. Проводим профилактику, дефектовку, устанавливаем новый монтажный блок на штатное место.

Замена реле – прерывателей в моторном отсеке:

• Открываем капот, выключаем зажигание, блокируем задний ряд колес колодками;
• Снимаем силовые клеммы с аккумуляторной батареи;
• Справа от аккумулятора предустановлен монтажный блок с реле – коммутаторами. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.

Так как реле – коммутаторы имеют длительный срок службы, они подлежат замене реже. В основном, после аварии, столкновения, механического повреждения пластикового корпуса, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов 70 – 75 тыс. км

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-fiat-ducato.html

Описание предохранителей на автомобиле Fiat Ducato: расположение, схемы, цена

Схема расположения реле – коммутаторов

Обозначения	Какой за что отвечает / что обеспечивает
РП 1	Подсветка
РП 2	Освещение салона
РП 3	Реле омывателя лобового стекла
РП 4	Резервация
РП 5	Резервация
РП 6	Электронный блок управления силовым агрегатом
РП 7	Резервация
РП 8	Резервация
РП 9	Резервация
РП 10	Стоп сигналы
РП 11	Головной свет
РП 12	Дроссельная заслонка
РП 13	Стеклоподъемники
РП 14	Противотуманные фары задние
РП 15	Зажигание
РП 16	Топливная аппаратура
РП 17	Электрическое оборудование
РП 18	Резервация
РП 19	Контактная плата задних фонарей, стоп сигналов
РП 20	Блок цифровых датчиков
РП 21	Электронный блок управления двигателем (дополнительно)
РП 22	Электронный блок управления двигателем (дополнительно)
РП 23	Электронный блок управления двигателем (дополнительно)
РП 24	Электронный блок управления двигателем (дополнительно)

Маркировка / обозначения	За что отвечает (с описанием)
F (№-1) / 20	Спидометр, тахометр, датчики
F (№-2) / 5	Резервация
F (№-3) / 10	Резервация
F (№-4) / 10	Резервация
F (№-5) / 20	Автомобильный сигнал
F (№-6) / 30	Центральный замок
F (№-7) / 30	Резервация
F (№-8) / 20	Система электрического питания
F (№-9) / 10	Стеклоочистители лобового стекла
F (№-10) / 10	Омыватели передних фар
F (№-11) / 10	Омыватель заднего стекла
F (№-12) / 10	Топливная аппаратура (дополнительно)
F (№-13) / 30	Контролер трансмиссии автоматического типа
F (№-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (№-15) / 10	Автомобильная розетка
F (№-16) / 15	Дополнительная электрическая сеть
F (№-17) / 15	Аварийка, поворотники
F (№-18) / 20	Резервация
F (№-19) / 20	Обогрев заднего стекла
F (№-20) / 20	Кислородный датчик
F (№-21) / 20	Резервация
F (№-22) / 20	Стеклоподъемники
F (№-23) / 20	Система курсовой стабилизации
F (№-24) / 20	АБС (ABS)
F (№-25) / 15	Резервация
F (№-26) / 15	Резервация
F (№-27) / 20	Подсветка вещевого ящика
F (№-28) / 15	Вентилятор отопителя (печка)
F (№-29) / 15	Система кондиционирования
F (№-30) / 20	Топливная система, реле бензонасоса
F (№-31) / 15	Система безопасности
F (№-32) / 20	Резервация
F (№-33) / 20	Датчик силового агрегата
F (№-34) / 20	Боковые зеркала
F (№-35) / 20	Стоп сигналы
F (№-36) / 20	Зарезервировано
F (№-37) / 20	Зарезервировано
F (№-38) / 20	Зарезервировано
F (№-39) / 20	Зарезервировано
F (№-40) / 20	Зарезервировано
F (№-41) / 20	Дополнительно
F (№-42) / 20	Дополнительно
F (№-43) / 20	Дополнительно
F (№-44) / 20	Дополнительно

блока с предохранителями на автомобиль Фиат

Признаки неисправности предохранителей на Фиат Дукато

• «Прострел» искры между модулями из-за слабого контакта, прогорания плавильных элементов;
• Слышен запах плавленой пластмассы в месте монтажа блока предохранителей;
• На приборной панели световая индикация о наличии неисправного оборудования в моторном отсеке, салоне;
• При подаче напряжения, переключении скоростных режимов оборудование неактивно.

Причины выхода из строя предохранителей на Фиат Дукато

• Нарушение интервалов проведения диагностики автомобиля;
• Покупка и установка неоригинальных деталей;
• Нарушение технологии монтажа;
• Деформация монтажного блока;
• Короткое замыкание в цепи;
• Повреждение изоляции силового кабеля;
• Ослабление контактов, окисление зажимов.

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
MK 1	Подсветка
MK 2	Освещение салона
MK 3	Реле омывателя лобового стекла
MK 4	Резервация
MK 5	Резервация
MK 6	Электронный блок управления силовым агрегатом
MK 7	Резервация
MK 8	Резервация
MK 9	Резервация
MK 10	Стоп сигналы
MK 11	Головной свет
MK 12	Дроссельная заслонка
MK 13	Стеклоподъемники
MK 14	Противотуманные фары задние
MK 15	Зажигание
MK 16	Топливная аппаратура
MK 17	Электрическое оборудование
MK 18	Резервация
MK 19	Контактная плата задних фонарей, стоп сигналов
MK 20	Блок цифровых датчиков

Цена оригинального монтажного блока с предохранителями на автомобиль Чери Амулет от 4500 рублей, аналоги от 3800 рублей, реле – прерыватели от 450 рублей / штуку.

Признаки неисправности предохранителей на Чери Амулет

• Между предохранителями простреливает искра по причине слабого контакта, прогорания плавильного элемента;
• В месте установки блока слышен запах плавленого, горелой пластмассы;
• На щитке приборов сигнализирует индикатор о неисправности оборудования;
• При активации, подаче тока оборудование не активно.

Причины выхода из строя предохранителей на Чери Амулет

• Не соблюдение сроков проведения технического осмотра автомобиля;
• Покупка не оригинальных запчастей;
• Нарушена технология монтажа;
• Деформация монтажного блока;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции силовых кабелей;
• Ослабление контактов на клеммах;
• Окисление концевиков.
