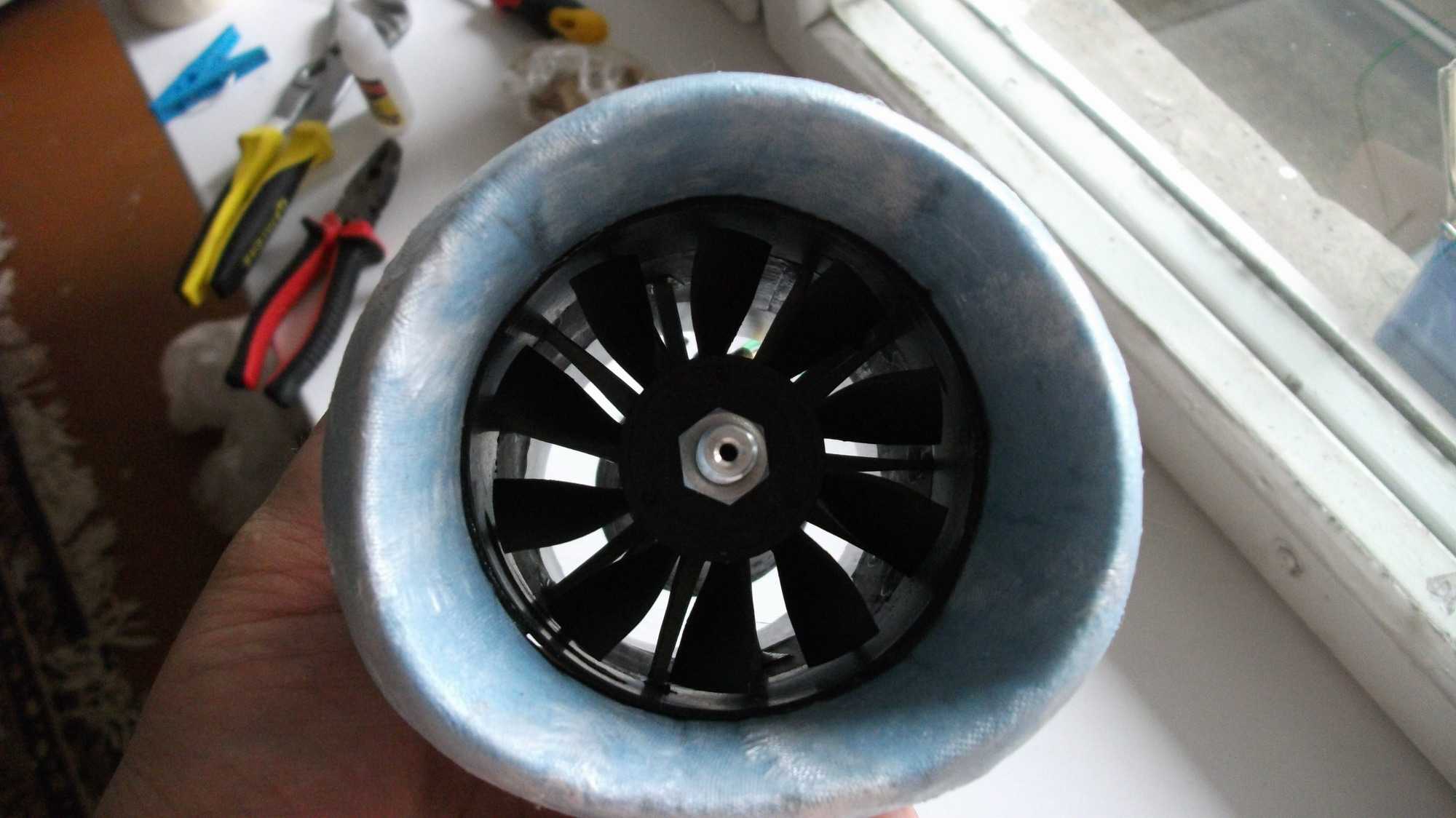

Электро турбина на авто. возможно ли это? можно ли сделать своими руками. только реальная правда

Воздушный нагнетатель на авто – каким он бывает

Подачу воздуха в мотор можно осуществить разными вариантами, при которых используется внешний нагнетатель или складывающиеся условия в процессе движения. Исходя из этого, можно определить такие способы наддува:

• механический, когда на авто устанавливается механический нагнетатель, приводимый в действие от коленвала мотора;
• турбонаддув, когда предусмотрено использование турбо нагнетателя, приводимого в действие выхлопными газами;

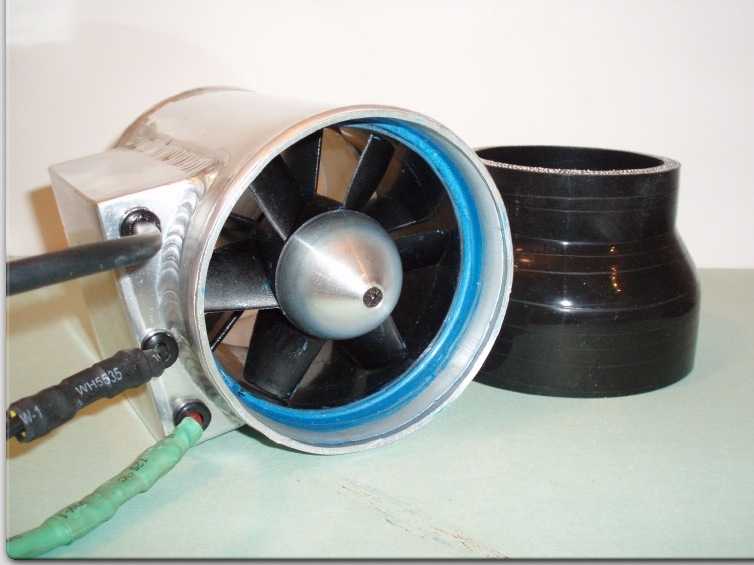

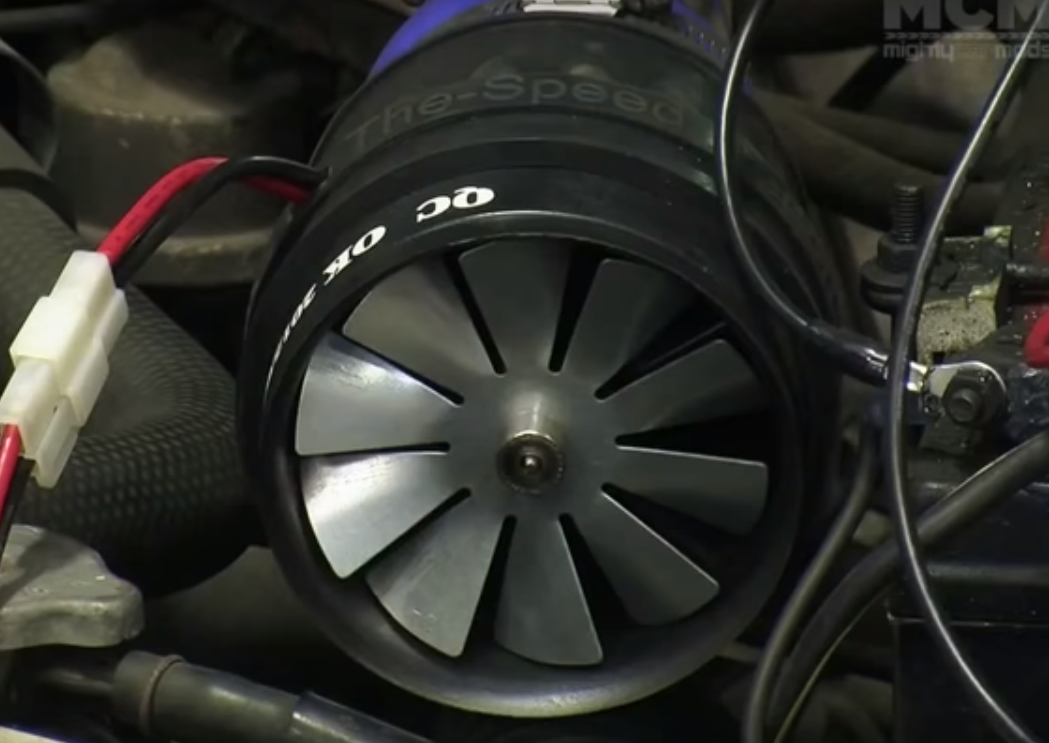

• электрический, в этом случае в авто применяется электрический нагнетатель воздуха;
• «Comprex», при этом способе отсутствует приводной нагнетатель, а в цилиндры подача воздуха осуществляется с помощью выхлопных газов;
• комбинированный, при котором используются несколько различных схем, как правило, совмещают механический нагнетатель и турбонаддув.

Существуют и другие способы, обеспечивающие подачу воздуха в двигатель авто, но выше отмечены наиболее часто применяемые на машинах. На отечественных, кстати, в том числе семейства ВАЗ, подобные устройства серийно не устанавливались.

Статья в тему: Почему в сырую погоду и после мойки двигатель троит

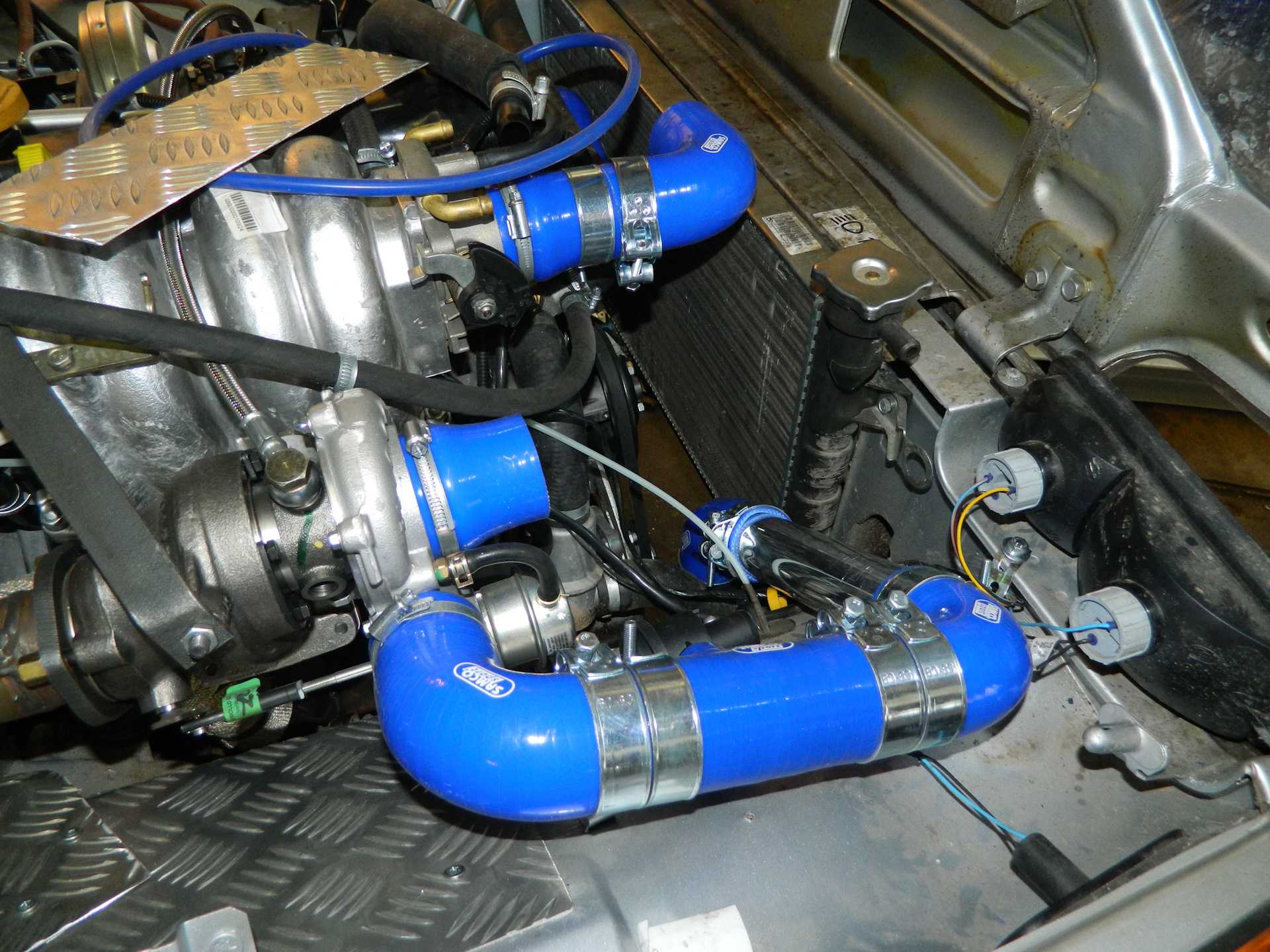

Нагнетатель на ВАЗ

В данном случае проблему надо рассматривать несколько шире – речь зачастую идет не конкретно о каком-то автомобиле семейства ВАЗ, а вообще об улучшении атмосферного двигателя. Это достаточно сложная проблема, и она не имеет однозначного решения. Конечно, решаясь улучшить характеристики старого автомобиля, например какой-то модели ВАЗ или Москвича, при использовании штатного двигателя его мощность можно увеличить только с помощью наддува.

Но это уже совсем другая тема, в том числе и в отношении старых автомобилей ВАЗ, и хотя она не менее интересна, ее рассмотрение надо проводить самостоятельно.

Использование дополнительного объема воздуха для обеспечения прироста мощности двигателей, в том числе и семейства ВАЗ, довольно известный и давно освоенный автостроителями прием. Он позволяет решить многие вопросы, связанные с получением большей мощности от сравнительно небольших моторов, правда, при соблюдении ряда правил. Но, тем не менее, этот подход достаточно широко применяется разработчиками различных марок авто.

Мне нравится2Не нравится1

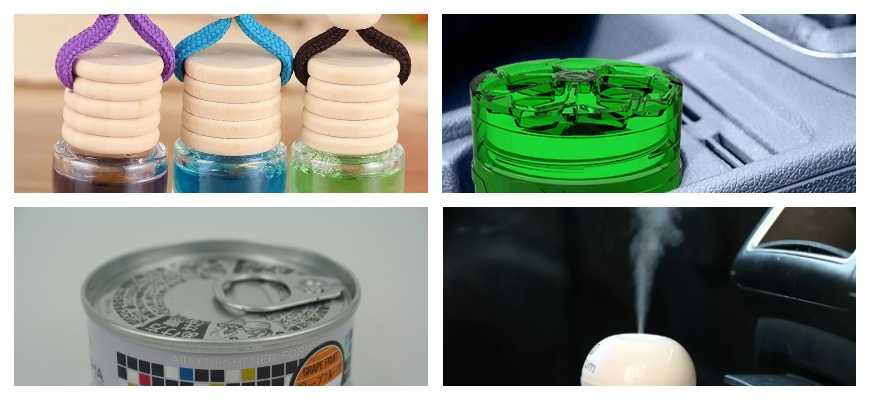

Виды ароматизаторов в машину

Виды парфюма для авто:

1. Принцип действия – ароматизация пространства происходит за счет испарения жидкости. Срок эксплуатации – до 4 месяцев.
2. При изготовлении используется материал, обладающий абсорбционными свойствами. Распространение запаха происходит за счет пропитки картонной пластины. Срок действия – до 1 месяца.
3. Наполнитель испаряется и распространяет запах. Срок эксплуатации – от 2 до 4 месяцев.
4. Продолжительность – действия до 11 месяцев. Основа – меловой керамический наполнитель.
5. Принцип действия – распыление жидкости с отдушкой. Баллончика хватает на срок до 1 месяца.
6. Пластиковый. Корпус аксессуара пропитан парфюмированным составом. Срок эксплуатации – 2 месяца.
7. Гидрогель. Распространение запаха происходит за счет испарения наполнителя. Срок действия – до 3 месяцев.
8. Керамический. Материал корпуса – обожженная керамика, пропитанная парфюмированным составом. Срок эксплуатации – до 7 месяцев
9. Пенный. Состав наносится на дренажную трубу, после чего на испарителе образуется пленка. Срок действия – до 7 месяцев.
10. Кисетный. Тканевый мешочек с ароматизированным наполнителем. Срок действия – 4 месяца.

Ароматизаторы в машину бывают разных видов.

Освежители классифицируются не только по видам, но и по месту расположения: для фиксации на дефлекторе, приборной панели, обзорном зеркале, солнцезащитном козырьке. Некоторые аксессуары необходимо размещать под сиденьем.

Особенности турбины

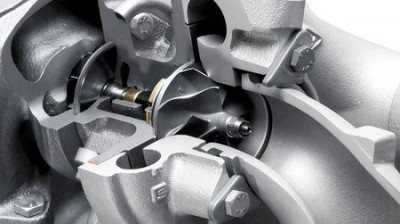

Турбонаддув — это высокотемпературный механический нагнетатель, который, в отличие от компрессора, работает не от коленчатого вала и ременной передачи, а получает энергию от выхлопных газов. Механизм имеет две стороны, холодную и горячую, которые как раскручивают лопатки, так и отвечают за нагнетание под давлением воздуха в мотор. По горячей стороне протекают выхлопные газы, которые заставляют вращаться по инерции холодную сторону. Крыльчатка может раскручиваться до 10 000 оборотов в минуту и более, что позволяет обеспечить максимально возможное давление на впуске и увеличение мощности двигателя.

Особенностью турбины является наличие у неё системы смазки и охлаждения, которые используют масло и антифриз из мотора, что позволяет обеспечить работоспособность этого узла. Использование турбин позволяет на 40% и более повысить мощность двигателя, одновременно сохраняются отличные топливно-экономичные показатели у моторов небольшого объема. Современные турбины отличаются компактными габаритами, что позволяет с легкостью их устанавливать даже на небольшие автомобили с минимумом свободного места под капотом.

Плюсы и минусы

Несомненным преимуществом использования турбины является существенное увеличение мощности силового агрегата. Теперь с двухлитровых моторов снять 200-250 лошадиных сил и более уже не составит какого-либо труда. Даже трехцилиндровые моторы с рабочим объемом в 1 литр могут иметь мощность в 120 лошадиных сил, при этом расход топлива у них не будет превышать 4 литров на 100 километров пробега. При условии правильного выбора турбины, которая соответствует типу двигателя, можно будет гарантировать беспроблемность эксплуатации мотора, который прослужит 300 000 километров и более.

Однако недостатки установки турбины всё же имеются. К таким минусам можно отнести так называемый эффект турбоямы, когда на минимальных оборотах нагнетатель бездействует, а двигателю не хватает мощности для адекватного ускорения. К недостаткам также относится посредственная надежность турбонаддува, что объясняется повышенными нагрузками во время работы этого узла. Если появились подтёки масла по сальнику, то в скором времени потребуется полная замена турбо, а такой ремонт может по затратам потянуть на 50-70 тысяч рублей и более.

Также необходимо учитывать повышенную нагрузку на двигатель, в особенности в момент подключения турбины, что отрицательно сказывается на надежности техники. Подобное характерно для кустарного тюнинга и самостоятельной установки турбонаддува на многолитровые атмосферные моторы, которые после такого ремонта выдерживают не более 150-200 тысяч километров и далее требуют замены.

Характерные поломки

К характерным поломкам турбонаддува можно отнести подтёки масла по сальнику, что приводит к работе крыльчатки посуху и масляному голоданию, а в последующем такой нагнетатель уже не ремонтопригоден и требует замены. Также может отмечаться значительный перегрев турбины, в особенности, если проблемы с системой охлаждения отмечаются у самого двигателя. Чтобы исключить такие поломки автовладельцу необходимо поддерживать хорошее техническое состояние мотора и системы охлаждения, регулярно осматривая турбину на предмет подтёков масла.

Механические нагнетатели-компрессоры в плане поломок более надежны и могут без замены и капитального восстановления прослужить 300 000 километров и более. Только лишь при нещадной эксплуатации автомобиля на крыльчатке может отмечаться повышенный износ лопаток, что приводит к проскальзыванию наддува, а ремонт в последующем потребует замены внутренних элементов. Также может отмечаться растягивание привода, что лечится заменой ремня или цепи.

Что лучше выбрать?

Каждый автовладелец должен для себя ответить на вопрос, нужно ли ему выбирать машину с турбонаддувом или компрессором или же присмотреть более простые и надёжные варианты с атмосферными двигателями. Большинство экспертов отмечают, что надежность турбонаддува в последние годы существенно улучшилась, поэтому такие автомобили пользуются сегодня наибольшей популярностью у покупателей.

А вот компрессоры, которые широко применялись в девяностых годах прошлого века, сегодня на новых автомобилях практически не встречаются. Это можно объяснить сложностям с серьезным увеличением мощности мотора, при этом стоимость производства двигателей и самого автомобиля существенно увеличивается. Также популярностью пользуются классические атмосферные агрегаты, которые всё также надежны, но по показателям мощности и топливной экономичности уже проигрывают наддувным двигателям.

Винтовой нагнетатель воздуха

Механический компрессор для автомобиля такого типа имеет удивительную схожесть ни с чем иным как с мясорубкой, разница только лишь в том, что шнеков два. По форме и основному принципу винтовые напоминают «рутс», но имеют основное различие — сжатие воздуха происходит внутри корпуса. Два ротора имеют взаимодополняющие выступы и отверстия, они вращаются всегда в зацеплении, но с небольшим зазором между друг другом. Винты загребают воздух, который сжимается между роторами и подаётся дальше под действием вращательного движения винтов. Потери при таком сжатии чрезвычайно малы, а степень сжатия очень велика. Однако при достижении слишком больших оборотов роторов может возникнуть необходимость внешнего охлаждение корпуса. Зато при стандартных показателях скорости вращения эффект от прироста мощности появляется при любых оборотах коленчатого вала автомобиля. Также плюсами можно назвать компактность конструкции при высокой мощности, долговечность и отсутствие шума при работе. Этот механический компрессор имеет достаточно плюсов, должен иметь и минус винтовые нагнетатели мало распространены из-за своей дороговизны. Производить их очень сложно, поэтому и цена является высокой. Однако некоторые тюнинг ателье устанавливают на автомобили именно винтовой компрессор.

Актуальность

Несмотря на хорошие показатели, электротурбины в настоящее время массово не используются на серийных автомобилях. Это обусловлено их высокой стоимостью и сложностью. К тому же усовершенствованные варианты механических турбин (твинскрольные и с изменяемой геометрией) обладают сходными преимуществами перед начальными модификациями (хотя и в меньшей степени) при значительно меньшей стоимости. Сейчас EST использует Ferrari в двигателе «Формулы-1». По мнению Honeywell, массовое применение электротурбин начнется в начале следующего десятилетия. Следует отметить, что электрические нагнетатели уже используются на некоторых серийных автомобилях, например Honda Clarity, так как они проще.

Плюсы и минусы турбонаддува

Использовать турбонаддув имеет смысл только в том случае, если крайне необходимо придать автомобилю более динамичный, спортивный характер. Это действительно отличный способ минимальными затратами повысить мощность двигателя. Турбирование увеличивает максимальную скорость машины и улучшает ее динамику.

При этом турбонаддув позволяет обходиться меньшим объемом топлива по сравнению с двигателем такой же мощности и большего объёма

На эту деталь нужно обратить самое пристальное внимание, так как сам по себе турбонаддув не уменьшает, а увеличивает расход топлива. Потому что при росте количества воздуха в цилиндрах нужно соответствующе нарастить подачу топлива

Помимо увеличенного расхода горючего, турбонаддув имеет следующие недостатки:

• турбокомпрессор вращается на огромных оборотах и сильно нагревается, что отрицательно сказывается на его долговечности;
• непредусмотренное изначально увеличение мощности усиливает износ всех частей двигателя;
• турбонаддув предъявляет повышенные требования к качеству топлива и моторных масел;
• турбирование включает в себя изменения настроек работы двигателя, фаз газораспределения;

Преимущества турбокомпрессора.

1. Оснащенный турбокомпрессором двигатель имеет экономические и технические преимущества в сравнении с атмосферным (безнаддувным) давлением
2. Двигатель с турбокомпрессором имеет более высокую массу и мощность чем атмосферный двигатель
3. Двигатель с турбокомпрессором не такой огромный, как атмосферный, с той же мощностью

Кривая крутящего момента двигателя оснащенным турбокомпрессором, лучше адаптируется к специфическим условиям эксплуатации. Это, например, когда водитель огромного и тяжелого грузового автомобиля значительно реже переключает передачи на дороге горной местности, плюс само вождение будет более “мягким”.

Также отметим, что на базе атмосферных двигателей можно производить версии, оснащенные турбокомпрессором, которые будут отличаться по мощности.

1. Турбокомпрессор, укомплектованный в двигатель обеспечивает лучшее сгорание топлива. И это подтверждает уменьшение потребления топлива грузовиками на больших пробегах
2. Улучшая сгорание, турбокомпрессор уменьшает выброс токсичности отработавших газов
3. Двигатель с турбокомпрессором работает намного стабильнее своего атмосферного аналога такой же мощности, и издает меньше шума
4. Турбокомпрессор для двигателя и всей системе сгорания выступает как определенный глушитель в системе выпуска

Ремонт турбокомпрессоров (ремонт турбин).

Современный турбокомпрессор – высокотехнологическое устройство, следовательно, и ремонт турбин представляет собой сложную задачу, которая требует у мастеров внимательности, аккуратности, технических навыков с использованием качественных материалов.

Если Вы заметили какие-либо неполадки на своей технике, связанные с турбинным оборудованием, то вам необходимо моментально проконсультироваться у специалиста, мастера, и предпринять соответствующие меры.

Здесь главная задача мастера – определить все причины, содействующие проблемам с турбиной. Быстро и эффективно разобраться в неполадках, и решить их, заказав ремонт турбины.

Что касается причин, которые содействуют выходу турбокомпрессора из строя, то их может быть много. Например, значительно высокая температура отработавших газов, большая частота вращения вала и другие.

Также повредить турбину можно обычными (естественными) причинами неисправностей, не задавая больших нагрузок на двигатель:

1. Масляная недостаточность
2. Загрязнение масла химическими элементами
3. Загрязненный воздушный фильтр
4. Перегрев турбокомпрессора
5. Иные предметы, попавшие в улитку компрессора или механической турбины

Определяя и убирая все эти причины, и возможные другие, ремонт турбокомпрессоров и диагностика проходит следующим образом:

1. Разбирается все оборудование, детали тщательно очищаются и моются от смазки
2. Проводится дефектация, поиск трещин и признаков износа турбин
3. Проводятся ремонтные токарно-слесарные работы
4. Устанавливаются новые комплектующие на турбокомпрессор
5. Балансируется ротор вала и турбина, затем собирается, и проводится диагностика на утечку масла
6. По окончании, устанавливается улитка и чугунка

Проделывая весь вышеперечисленный комплекс мероприятий по ремонту турбокомпрессоров можно ремонтировать турбинное оборудование любой сложности: для легковых и грузовых автомобилей, автобусов, сельскохозяйственной, строительной техники и т.д. главное производить ремонт в заводских условиях .

Качественный ремонт турбин практически невозможен без качественного спецоборудования.

Балансировка – один из самых важных и основных моментов в ремонте турбокомпрессора, без проведения этой операции или проведения некачественной балансировки, ремонт можно считать недействительным.

Ремонт турбин для легковых и грузовых автомобилей, микроавтобусов, спецтехники необходимо производить опытными, квалифицированными специалистами в области гидрооборудования. К ремонту турбокомпрессора необходимо прилагать гарантийный талон, и обязательно инструкцию по установке и эксплуатации.

В конце отметим, что любой турбокомпрессор или механическая турбина нуждаются в определенном обслуживании. А именно, всегда нужно следить за смазкой всего оборудования. Потому, как недостаток масла обычно приводит к сильному износу, а то и выхода из строя запчастей.

Частые и основные признаки неисправности

– это черный или синеватый дым из выхлопной трубы, сокращенная мощность двигателя, увеличенный расход моторного масла или шум при работе турбокомпрессора.

На двигателе, который отлично работает, вовремя и качественно обслуживается, турбокомпрессор может безотказно работать в течение многих лет. Следовательно, не будет необходимости задумываться про ремонт турбокомпрессоров на своей технике на протяжении долгого времени.

Немного исторических сведений

Использовать нагнетатель воздуха в своих разработках первыминачали;Alfa Romeo Mercedes и Fiat.Вообще же идея применять механический компрессор была придумана и разработана практически сразу же после изобретения самого ДВС уже в 1885 г ученый Готтлиб Даймлер оформил патент на свой нагнетатель воздуха. Внешне его идея немного отличалась от нашего понимая сути нагнетателей: он предлагал, что некий насос или специальный вентилятор будет нагнетать в двигатель большую нежели, обычно порцию кислорода. Вскоре, всего через 7 лет, в 1902 году Луис Рено получил свой патент на конструкцию центробежного нагнетателя. Рено даже сделали выпуск малой серией автомобиля с нагнетателем, однако в дальнейшем проект забросили. Альфред Бюхи так же в 1905 году придумал свой турбонагнетатель, который работал с использованием выхлопных газов. Известные roots носят фамилию своих изобретателей изобрели их еще аж 1859 году братья Рутс. Из себя рутс представляют роторно-шестерёнчатые компрессоры. Винтовой компрессор был изобретен значительно позже, в 1936 году, патент принадлежит Альфу Лисхольму, главному инженеру SRM. У всех этих устройств есть один общий момент, в свое время, а это почти 100 лет назад, они не получили должного распространения ввиду заторможенности общего технического процесса. Зато ныне компрессор — это важная составляющая современного автомобиля.

Достоинства и недостатки

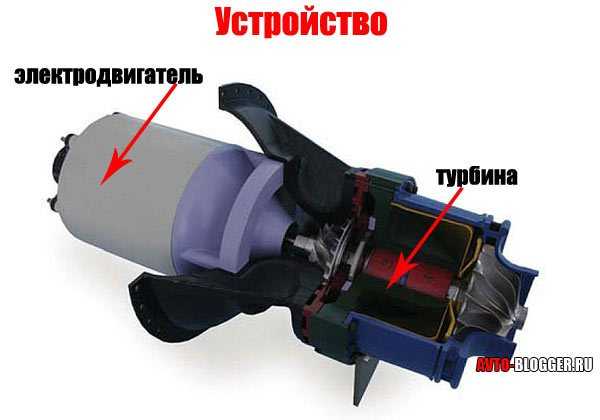

Привод турбины электрическим двигателем позволяет устранить основные недостатки механических турбокомпрессоров.

• Отсутствует лаг, так как электромотор может обеспечить очень высокую скорость раскрутки ротора.
• Отсутствует турбояма, обусловленная недостатком отработанных газов, так как в таком случае нехватку энергии компенсирует электромотор.
• Электродвигатель позволяет сохранить наддув при переходных процессах подобно антилагу без негативных эффектов последнего.
• Это обеспечивает обширный диапазон работы и равномерный крутящий момент.
• Некоторые типы данных механизмов способны генерировать электричество, снижая нагрузку на генератор и сокращая расход топлива.
• Возможна рекуперация потерянной энергии, как это реализовала Ferrari в двигателе «Формулы-1».
• Электро-турбины работают в более щадящих условиях и на меньших оборотах (100 тыс. вместо 200-300 тыс.).

Однако данная технология имеет ряд недостатков.

• Большая сложность конструкции, включающей электродвигатель и контроллеры.
• Это обуславливает высокую стоимость.
• К тому же сложность конструкции сказывается на надежности.
• Ввиду большого количества конструктивных элементов (помимо турбины сюда входит электромотор, контроллеры, батарея) такие турбокомпрессоры намного больше и тяжелее обычных.

К тому же каждый тип электротурбин характеризуется специфическими особенностями.

Тип	EC	EAT	EST	TEDC вверх по потоку	TEDC вниз по потоку
Достоинства	Гибкость управления; гибкость компоновки; отсутствие инерции вала; отсутствие вестгейта; отсутствие противодавления	Компактность; малая мощность электромотора и инвертора; отсутствие вестгейта	Гибкость управления; гибкость компоновки; отсутствие инерции вала; отсутствие вестгейта	Простота установки; отсутствие инерции вала; малая мощность электромотора и инвертора; постоянное повышение производительности	Лучшая отзывчивость при переходных процессах; простота установки; малая мощность электромотора и инвертора; постоянное повышение производительности
Недостатки	Высокая мощность электромотора и инвертора; низкая эффективность	Необходимость дополнительного охлаждения; дополнительная инерция вала; предел ускорения наддува из-за противодавления	Высокая мощность электромотора и инвертора; потери энергии при конверсии; предел ускорения наддува из-за противодавления; необходимость дополнительного места для установки	Не очень быстрая отзывчивость при переходных процессах; необходимость дополнительного места для установки; низкая эффективность	Необходимость дополнительного места для установки; низкая эффективность

По долговечности, по мнению IHI, электротурбины будут эквивалентны механическим ввиду работы в тех же условиях в более щадящем режиме при большей сложности конструкции.

Общие особенности

Неэлектрические системы принудительной индукции по источнику энергии классифицируют на турбокомпрессоры и нагнетатели. Электрические системы основаны на них и нацелены на улучшение производительности при переходных процессах и минимизацию лагов.

Электронагнетатель, согласно Honeywell, представляет собой приводимый электродвигателем компрессор, который устанавливают на оснащенный наддувом мотор. То есть это дополнительное устройство для турбодвигателя. Электротурбина — аналог механической турбины. Привод в данном случае может быть реализован по-разному.

Согласно классификации исследователей Висконсинского университета в Мадисоне, электрические системы принудительной индукции по конструкции и принципу функционирования дифференцируют на следующие виды:

• электрические нагнетатели (EC/ET/ES);
• турбины с электроассистентом (EAT);
• электрически разделенные турбины (EST);
• турбины с дополнительным компрессором с электроприводом (TEDC).

Какую автомобильную антенну лучше купить

На выбор устройства влияет цель установки, ведь не каждая модель способна воспринимать телевизионные сигналы. Также учитывайте тип антенны, который определяет качество работы в условиях многоэтажных застроек, за городом, в сельской местности. При покупке осмотрите основной разъем прибора, его качество влияет на силу принимаемых волн. Наличие в комплекте необходимых элементов избавит вас от затрат. Облегчить выбор помогут следующие советы:

• Автомобильная антенна на крышу – Sirio T3-27;
• Недорогая внутрисалонная модель – Supra Saf 7;
• Устройство для приема телевизионных сигналов – Триада-619.

При покупке антенны проверьте целостность упаковки, отсутствие коробки и защитной упаковки указывает на нарушение правил транспортировки, возможное повреждение. Необходимо и наличие инструкции со схемами подключения, что позволит быстро и правильно закрепить модель.

Плюсы и минусы

Турбированные двигатели имеют свои сильные и слабые стороны, поэтому верить заявлениям автопроизводителей об их однозначном преимуществе не стоит. Прежде чем принимать решение о выборе машины, оснащённой турбонаддувом бензинового двигателя, стоит взвесить все «за» и «против».

Преимущества

Главное достоинство турбированного мотора – его повышенная мощность, и в этом с производителями нельзя не согласиться. По мощности при аналогичном объёме цилиндров агрегат превосходит атмосферные моторы на 20–30%. Дополнительные плюсы установки на мотор турбонаддува состоят в следующем:

1. Повышение эффективности работы за счёт оптимизации процесса сгорания безвоздушной смеси в цилиндрах. Благодаря этому расход топлива на обеспечение работы аналогичного количества атмосферного мотора лошадиных сил значительно снижается.
2. Уменьшенный уровень шума и вибрации во время движения.
3. Экологичность. Эффективное сгорание топлива внутри цилиндров значительно уменьшает количество выбросов в атмосферу через выхлопную трубу. Специалисты утверждают, что введение в Европе и США новых норм токсичности выхлопа увеличило производство автомобилей с турбированными бензиновыми двигателями на 25%.
4. Компактные размеры. Мотор на трёх и даже двух цилиндрах по мощности сопоставим с четырёхцилиндровым «атмосферником». Благодаря оптимальным размерам такой двигатель имеет большее число вариантов расположения в автомобиле.

Недостатки

При всех своих достоинствах турбонаддув имеет и некоторые негативные стороны:

1. Повышенная чувствительность к качеству топлива. Отсюда вытекает необходимость использования бензина более высокого класса. Турбированный двигатель быстро выйдет из строя, если заставлять его работать на 92 бензине.
2. При активном использовании турбины расход топлива увеличивается в 1,5 раза. Любители езды в стиле «газ в пол» будут заполнять бак своего автомобиля в два раза чаще.
3. Необходимость частой замены масла. Смазка добавляется в мотор и непосредственно в турбокомпрессорную установку, поэтому его расход увеличивается. Требования к марке масла также довольно жёсткие: можно использовать только качественные марки синтетики, стоимость которых на порядок выше минеральных или полусинтетических смазок. К этому стоит добавить необходимость частой замены масла: каждые  8 000 километров. В то время как в атмосферных двигателях процедуру можно проводить через 12 и даже 15 тысяч километров. Несвоевременная замена масла и фильтров приведёт к изменению параметров турбины и скорому выходу её из строя.
4. Дорогостоящий ремонт. Комплектующие для турбированных моторов имеют достаточно высокую цену, поэтому их ремонт требует значительного вложения средств. Стоимость ремонта возрастает дополнительно из-за отсутствия квалифицированных работников СТО. Отремонтировать мотор с турбонаддувом возьмутся не на каждом автосервисе, а за квалификацию мастеров придётся заплатить на 40–50% больше. Капитальный ремонт двигателя с турбонаддувом требуется каждые 150–200 тысяч километров пробега.
5. Особенности эксплуатации. Машину с турбодвигателем нужно правильно заводить и глушить. После запуска двигатель должен поработать вхолостую, причём, чем автомобиль старше, тем «прогон» нужен более длительный. После остановки автомобиля также нельзя сразу глушить мотор.
6. Проявление эффекта «турбоямы». Так именуют характерный провал, когда машина вяло реагирует на нажатие педали газа. Двигатель «не тянет» на низких оборотах, в результате машина не может резко тронуться с места. При интенсивном движении и непростой дорожной обстановке в мегаполисах это достаточно опасное явление. Конструкторы предлагают для решения проблемы устанавливать на мотор две турбины, одна из которых будет работать на малых оборотах за счёт оснащения электроприводом. Это снизит риск возникновения «турбоям», но дополнительно увеличит стоимость двигателя и одновременно снизит его надёжность.

Турбированный двигатель чаще подвергается дорогостоящему ремонту и требует высококачественного топлива

Виды турбонаддува

Существует три способа увеличения подачи воздуха:

1. резонансный (в данном случае используется кинетическая энергия воздуха во впускном коллекторе, нагнетатель не нужен);
2. механический (воздух нагнетается при помощи компрессора, приводимого в действие от двигателя);
3. газотурбинный (для работы нагнетателя используется энергия отработавших газов).

Поскольку в первом случае нагнетатель не применяется, а повышенное давление воздуха создается за счет четко выверенной формы и длины впускного коллектора, резонансный наддув в рамках данной статьи рассматриваться не будет. Гораздо интереснее два других варианта турбонаддува.

Принцип действия турбонаддува

Система турбонаддува использует энергию газов, которые образуются при сгорании топлива. Газы обеспечивают вращательные движения колеса турбинного типа, которое в свою очередь запускает компрессорное колесо, отвечающее за сжатие и нагнетание воздушной массы в систему. Далее происходит охлаждение воздуха при помощи интеркулера и подача его в цилиндры.

Очевидно, что хотя турбонаддув механически никак не связан с коленвалом двигателя, однако его работа и ее эффективность находится в прямой зависимости от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем эффективнее работает турбонаддув.

Несмотря на свою практичность и эффективность, система турбонаддува имеет некоторые недостатки. Ключевым из них является появление турбоям – задержка в увеличении мощности ДВС.

Подобное явление проявляется вследствие инерционности системы – задержки в увеличении давления наддува при достаточно резком нажатии на газ, что может привести к разрыву между требуемой мощностью двигателя и производительностью турбины.

TEDC

TEDC представляет собой механическую турбину с дополнительным компрессором, приводимым электромотором. По расположению компрессора относительно турбины данные системы классифицируют на варианты выше и ниже по потоку (над и под турбиной соответственно). В целом они характеризуются значительно лучшей отзывчивостью при переходных процессах на «низах» ввиду независимости электродвигателя от инерции турбины и вала. Причем TEDC в нисходящем потоке в данном отношении превосходят варианты в восходящем ввиду того, что последние отличаются большим объемом для поддержания давления. Еще одно достоинство электротурбин данного типа состоит в минимальных отличиях от механических.

Принцип работы турбонаддува

Принцип работы турбонаддува достаточно прост. Выхлопные газы, которые выбрасывает двигатель, попадают на турбину и придают ей вращение. Турбина, в свою очередь, передаёт крутящий момент компрессору, он засасывает воздух и сжимает его. После этого сжатый воздух направляется в цилиндры двигателя. Опционально в эту схему вносится промежуточный охладитель воздуха — интеркулер. Он снижает температуру сжатого компрессором воздуха, соответственно уменьшая его объём. Это избавляет от неприятных эффектов вроде детонации, и повышает общую эффективность системы.

Смысл закачивания дополнительного воздуха становится ясен, если вспомнить принцип работы двигателя внутреннего сгорания. В его цилиндрах сгорает топливо-воздушная смесь, этот процесс толкает поршень, который проворачивает коленвал

Но, для эффективного сгорания смеси важно соблюдать правильное соотношение топлива и воздуха, поэтому нельзя повысить мощность просто добавив в смесь больше топлива. Вместе с увеличением количества топлива нужно увеличивать и количество воздуха

Это можно сделать увеличив объём цилиндра, чтобы в него помещалось побольше воздуха. Но можно пойти другим путём — повысить плотность воздуха, загоняемого в цилиндры. Тогда с той же единицы рабочего объёма двигателя можно снимать ощутимо большую мощность. Хороший пример — спорткары, где каждый литр объёма может выдавать более 150 л.с. Конечно, помимо турбонаддува там используют ещё массу ухищрений. Но вполне реально получить 105-115 л.с. на литр с помощью одного только турбирования.

Применение компрессоров на авто

Использование механических компрессоров особенно популярно и среди дорогостоящих машин, и среди спортивных авто. Такие нагнетатели часто применяются в целях автотюнинга. Большая часть автомобилей спортивного типа оснащена именно механическими компрессорами или их модификациями.

Широкая популярность этих агрегатов поспособствовала тому, что многие компании сегодня предлагают полностью готовые решения для установки на атмосферный двигатель. В таких комплектах содержатся все необходимые детали, подходящие практически всем моделям силовых установок.

Но машины серийного производства, особенно средней стоимости, достаточно редко оборудуются механическими нагнетателями.

Актуальность

Несмотря на хорошие показатели, электротурбины в настоящее время массово не используются на серийных автомобилях. Это обусловлено их высокой стоимостью и сложностью. К тому же усовершенствованные варианты механических турбин (твинскрольные и с изменяемой геометрией) обладают сходными преимуществами перед начальными модификациями (хотя и в меньшей степени) при значительно меньшей стоимости. Сейчас EST использует Ferrari в двигателе «Формулы-1». По мнению Honeywell, массовое применение электротурбин начнется в начале следующего десятилетия. Следует отметить, что электрические нагнетатели уже используются на некоторых серийных автомобилях, например Honda Clarity, так как они проще.

Кулачковый и винтовой механизмы

Такая разновидность нагнетателей является одной из самых ранних. Подобные устройства ставили в машины с начала 90-х годов. Названы они в честь изобретателей — Roots.

Эти нагнетатели характеризуются быстрым созданием давления, но иногда они могут создавать показатели выше нормы. В таком случае в нагнетательном канале могут образоваться пробки воздуха, что приведёт к уменьшению мощности агрегата.

Чтобы избежать проблем, при использовании таких приборов нужно регулировать показатели давления надува.

Это можно сделать с помощью пары способов:

1. Время от времени отключать устройство.
2. Обеспечить пропускание воздуха с применением специального клапана.

Большинство современных механических нагнетателей воздуха для автомобиля оборудуется электронными системами контроля. В них есть электронные блоки управления и датчики.

Roots-компрессоры являются довольно дорогостоящими. Объясняется это незначительными допусками при производстве таких изделий. Кроме того, за этими нагнетателями нужно регулярно ухаживать, так как чужеродные объекты или грязь внутри пусковой системы могут сломать чувствительный прибор.

Винтовые агрегаты напоминают своей конструкцией модели Roots. Называются они Lysholm. В винтовых нагнетателях создаётся давление внутри с помощью специальных шнеков.

Стоят такие компрессоры дороже кулачковых, поэтому их используют не очень часто и нередко ставят в эксклюзивные и спортивные автомобили.
