Основные симптомы выхода из строя мотора или трапеции стеклоочистителя

Система стеклоочистителей включает в себя два основных элемента, приводящих щетки в движение – мотор-редуктор и так называемую трапецию. В том случае, если при установке в соответствующее положение правого подрулевого переключателя, щетки не двигаются, это может говорить как о неисправности электродвигателя мотора, так и о заклинивании трапеции.

Как правило, при сильном окислении валов и шарниров механизма, стеклоочистители не перестают работать «разом». До этого момента наблюдается замедление скорости движения щеток, их подклинивание в различных положениях. Это достаточный повод для того, чтобы задуматься о проведении соответствующих профилактических мероприятий (см. статью Профилактика трапеции и моторчика стеклоочистителя) или произвести замену трапеции и мотора стеклоочистителя.

Причиной неисправности может быть также повреждение контактов или короткое замыкание в двигателе, вызванное попаданием внутрь влаги. Обычно в подобном случае перегорает ответственный за «дворники» предохранитель

Обратите внимание, что стеклоомыватель в данном случае продолжает функционировать. Другая частая причина – образование налета и ржавчины на валу двигателя или в шарнирах в результате коррозии

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.

Бескаркасные

Их преимущества очевидны:

• Высокие показатели надежности по сравнению с устаревшими конструкциями;
• Длительный срок службы;
• Отсутствие скрипов во время работы;
• Эффективное выполнение своей задачи — очищения стекол.

Особое внимание стоит обратить на новые бескаркасные стеклоочистители. Их конструкция не предусматривает наличие скелета

По сути, это своего рода лента со стальной пластиной внутри. Внешне они прекрасно подходят под дизайн ВАЗ 2114, чем серьезно опережают каркасные аналоги.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Тема в разделе «Ремонт Ауди», создана пользователем Goba Jaba, 23 янв 2007 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.

Порой автомобилисты сталкиваются с тем, что дворники включаются сами по себе (на ваз 2114 и других автомашинах семейства). Особенно часто такая неприятность возникает в сырую погоду либо же после мойки.

Причина этого кроется в том, что общий блок предохранителей на автомобилях ВАЗ установлен не совсем удачно, а его герметичность оставляет желать лучшего.

Попадая на общий блок, в том числе и на реле дворников, вода замыкает их контакты, в результате чего и происходит включение.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

5 причин отказа дворников на вашем автомобиле

Случается и такое — с утра вышел почистить машину от снега, а стеклоочистители не подают признаков жизни. Возможно, щетки просто прилипли к стеклу или сами дворники завалены снегом. Но случается и такое, что стеклоочистители остаются без движения даже после тщательной очистки. Как же быть, ведь езда с неработающими дворниками не только опасна, но и запрещена ПДД! Главное — не паникуйте, нужно последовательно исключить все возможные причины поломки.

Электрика

Для начала нужно определиться, носит ли проблема электрический или механический характер. Начинать нужно с первого, конечно, если вы уже достаточно очистили сами щетки от снега и льда. Первым делом убедитесь, что «мертвые» стеклоочистители не стали следствием просто сгоревшего предохранителя. Откройте соответствующий отсек, который обычно располагается слева от рулевой колонки и осмотрите нужный предохранитель. Для чистоты эксперимента можно поменять местами одинаковые предохранители, отвечающие за разные бортовые системы авто. Не помогло? Тогда прислушайтесь, щелкает ли в недрах приборной панели соответствующее реле при включении дворников. Если нет, то, возможно, именно оно и приказало долго жить, если же щелчок присутствует — переходим к механической части.

Крепления

Начнем с банального — первым делом проверяем гайки на валах самих дворников. Возможно, именно этой зимой они ослабли и требуют подтяжки. При этом, все остальные детали механизма могут работать исправно, но примерзшие стеклоочистители просто не будут подниматься из-за ослабших креплений. Проверить эту версию довольно просто — достаточно попытаться подвигать дворники по стеклу руками. Если это получилось, то стоит снять защитные резиновые или пластиковые колпачки у основания дворников и затянуть гайки на креплениях. Но если щетки плотно сидят на положенном им месте и не двигаются с места, то, возможно, проблема может быть несколько глубже, чем вы рассчитывали.

Моторчик

На большинстве современных автомобилей моторчик дворников защищен специальной защитой от перегрева. То есть, если вы по привычке включили дворники с заваленным снегом лобовым стеклом, то напряжение на моторчик просто не будет подаваться, если он не в силах провернуть щетки. На отечественных же авто моторчик дворников обычно сделан с таким запасом мощности, что, кажется, он вполне смог бы заменить стартер. В любом случае, стоит выйти из машины и прислушаться, срабатывает ли мотор при включении дворников. Если какие-либо звуки отсутствуют, то, вероятно, время и сырость все-таки сгубили сам мотор. Но если звук работы присутствует, а щетки не двигаются, то, возможно, дело в замерзшей трапеции дворников.

Трапеция

Система рычагов, которая отвечает за передачу движения от моторчика к щеткам тоже может выйти из строя. Дело может быть в заржавевших шарнирах или просто замерзших соединениях. Для ее диагностики придется снимать декоративные накладки под лобовым стеклом, именуемые жабо. Попутно проверьте всю проводку и разъемы, которые идут к уже упоминавшемуся выше моторчику стеклоочистителей. Готовьтесь с разу к тому, что внутри будет крайне мало места, а все узлы располагаются очень компактно и труднодоступно — такова плата за комфорт и экономию места в современных иномарках. Если добравшись до трапеции вы обнаружите большое количество льда и снега, то смело гоните машину в теплый паркинг. Ну или просто приготовьте два чайника кипятка для проливки замерзших механизмов.

Дренаж

Вода с лобового стекла просто обязана куда-то сливаться, и это, разумеется, должны были предусмотреть инженеры. Конечно же, у отсека, в котором работает трапеция, есть свое сливное отверстие, но иногда в процессе эксплуатации авто дренаж забивается, и этот факт может выйти боком, особенно с нашими зимами. Внутри могут оказаться осенние листья, весенняя грязь, летняя пыль и зимний соленый песок, которые забивают сливное отверстие. Из-за этого вода просто напросто никуда не уходит, а при минусовых температурах замерзает, сковывая движения стеклоочистителей. Чтобы неприятности с умершими дворниками не повторились, настоятельно рекомендуем проверить чистоту дренажного отверстия. Иначе, несмотря на все ваши усилия, следующей холодной ночью ваши стеклоочистители снова превратятся в недвижимость.

Не прижимает дворник Гранта

Всем привет, друзья. Кто как лечил данную проблему? Не прижимает дворник с пассажирской стороны. Остаётся неочищенное место. Дворники Alca, новые. Спасибо.

Купи самый дешёвый дворник в ашане за 100 р. Если там же будет след значит, дело не в дворнике а в пружине или в самом поводке

0 0 Рейтинг ответа: 0

Херня все эти бескаркасники. На лето ставлю каркасные LYNX 260 пара на Экзист. Зимой этой же фирмы только в чехле.

0 0 Рейтинг ответа: 0

Зимой и летом использую одни и теже бескаркасные AVS. Стоит комплект 500 руб. Родные давно выкинул.

0 0 Рейтинг ответа: 0

Выход другую щетку поставить.

0 0 Рейтинг ответа: 0

С грантовским изгибом стекла, многие бескаркасные оставляют неочищенные места. Дело не в щётках, а особенность стекла и древность Калиновский платформы, которая берёт начало в начале 90х годов. Сейчас ни на одной современной машине нет таких закруглённых стёкол. Лучше каркасные использовать.

0 0 Рейтинг ответа: 0

Взял по совету одного товарища, который кстати, есть в группе гибридные дворники Heyner hybrid! Отьездил осень, зиму и весну докатываю! Они подороже, но никаких неочищенных участков нет! Отдал я за них 800 рублей. Не пожалел ни разу.

0 0 Рейтинг ответа: 0

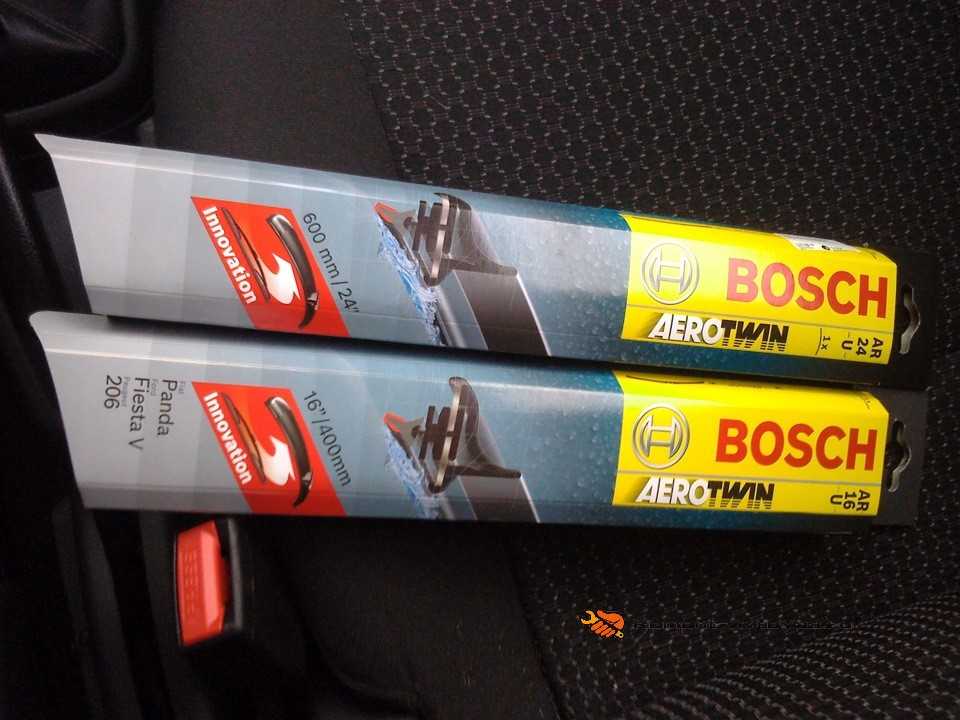

Катаю 3 года бош ЭКО, чистят полностью. Попробуй поводок немного выгнуть наружу.Было тоже самое,выгнул,помогло.

0 0 Рейтинг ответа: 0

Поводок немного загибал во внутрь и нормик.

0 0 Рейтинг ответа: 0

Для Lada Granta, Kalina, Priora

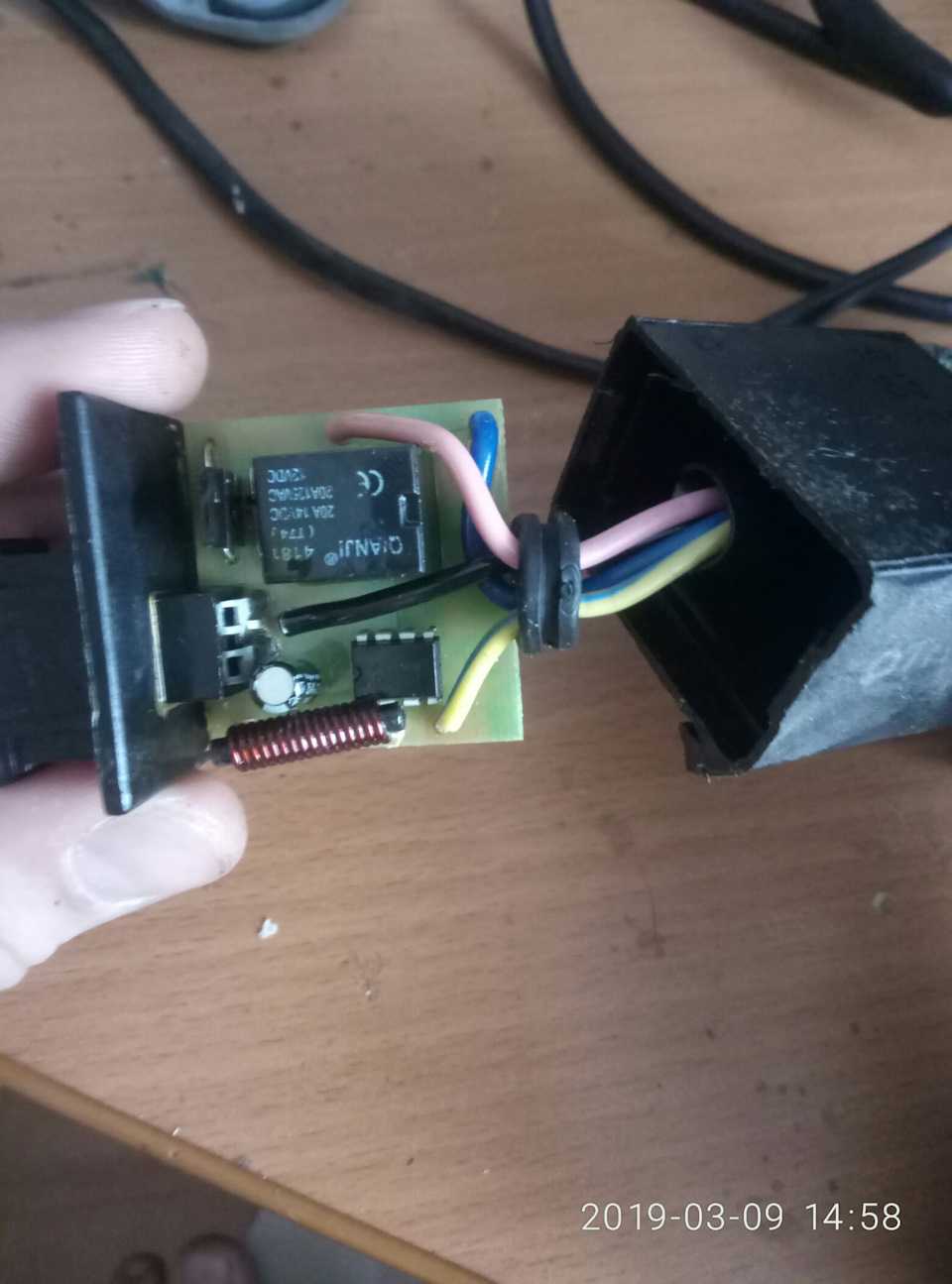

За количество взмахов отвечает резистор, который указан на фото. Наша задача заменить (используя паяльник) его на резистор с меньшим сопротивлением. Чтобы получить два взмаха дворников после омывания ветрового стекла достаточно впаять резистор сопротивлением от 47 до 68 кОм (0,25 Вт). Чтобы сделать три взмаха – от 70 кОм. Результат модернизации на видео:

Стоит отметить, что в продаже можно найти реле стеклоочистителя с расширенными возможностями:

• Есть регулировка паузы, то есть можно установить любое время между взмахами дворников;
• Три взмаха после омывателя, вместо четырех (нет проблемы скрипа дворников по стеклу);
• После омывателя первый взмах с задержкой.

Однако, самостоятельная замена резистора в реле обойдется всего в 5 рублей, а функциональное реле будет в 70-100 раз дороже.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

При включении зажигания срабатывают дворники

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

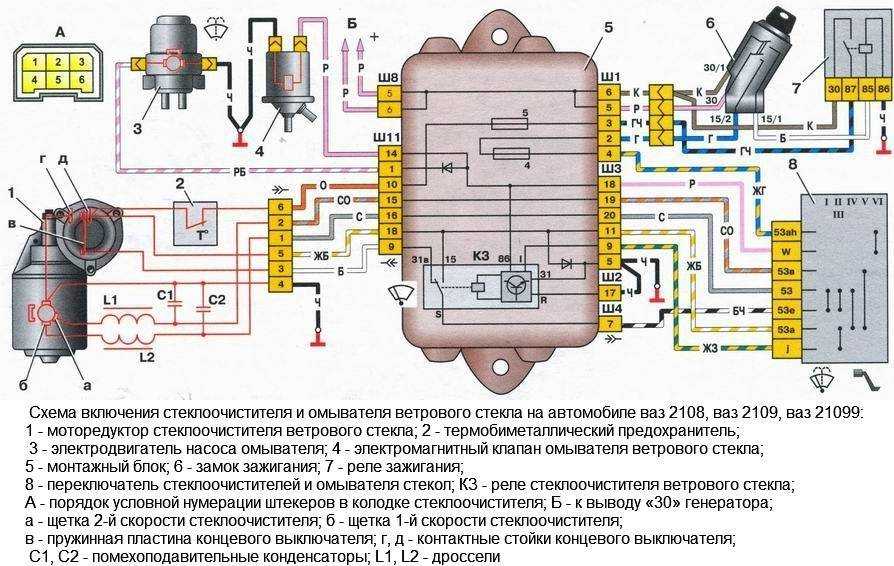

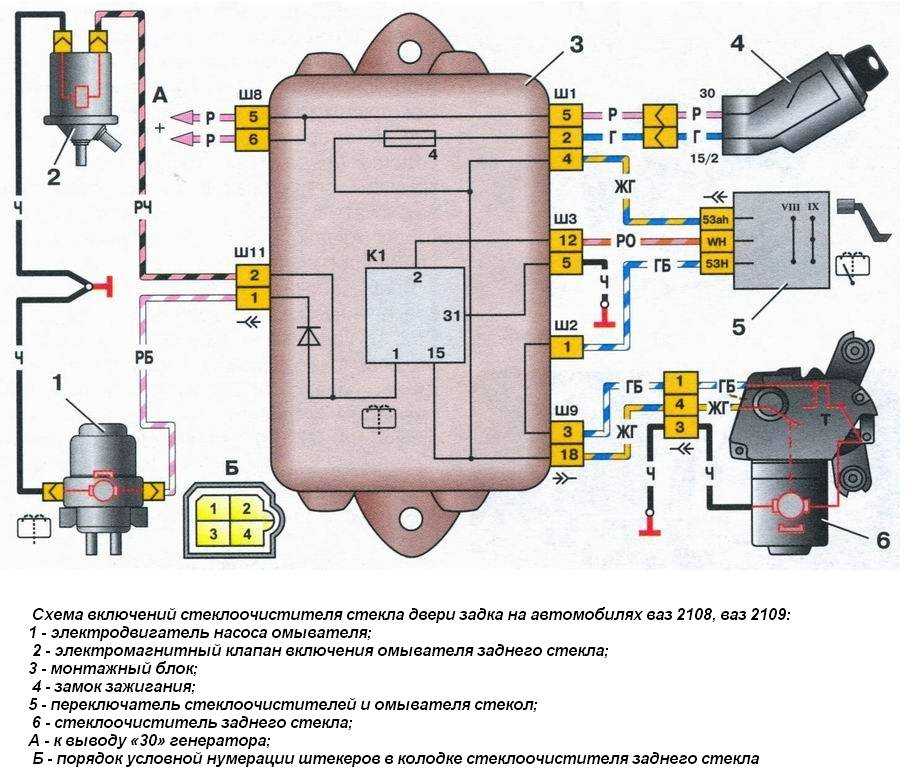

Схема передних дворников Схема заднего дворника

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

Снятие и разборка моторчика стеклоочистителя

Всё самое главное от заднего стеклоочистителя находится под обшивкой. Чтобы её снять, пришлось повозиться, так как она крепилась на специальные держатели, которые не так-то просто снять без специнструмента. Благо под рукой был гвоздодер и он отлично подошел для снятия этих фиксаторов.

После того как открутил крепление заднего дворника, открутил крепление и самого моторчика. Отсоединил его от колодки и понес домой на осмотр.

С виду никаких повреждений нет. Затем открутил крепление корпуса моторчика и вытащил конструкцию из него. Сам механизм находится весь в смазке, её было предостаточно.

Посмотрел на шестеренки, они оказались целы. Далее осмотрел провода крепления к микросхеме. Они имели налет. Подумал наверно в этом причина и решил их немного пошевелить (по-хорошему, лучше бы перепаять), слетела «труха».

Всё, смотреть больше нечего, собрал механизм обратно и пошел подсоединять моторчик к колодке проводов, чтобы посмотреть – работает или нет.

Включаю зажигание и очиститель заднего стекла. Всё, задний дворник заработал. Ура! Прикрутил всё на место и отправился на техосмотр.

Пурустал у меня работать задний дворник. Проверил предохранитель, и реле в блоке под понелью, все цели. Питание на реле на самом моторчик приходит. Значит дело было либо в

самом моторе либо в реле на нем. Снял его, и подал питание на мотор на прямую, без реле все зарпботало.

Качество обзорности дорожного полотна — один из ключевых факторов безопасности, предотвращения аварийной ситуации. Практически каждый третий водитель сталкивается с проблемой некачественной очистки лобового / заднего стекла.

В солнечную погоду это не столь важно, как в дождь, туман, снег, когда каждая секунда на счету. Наиболее распространенный дефект — образование «островков» грязи по центру, краям лобового стекла

При прямолинейном движении обзорности не препятствует, но когда начинаешь поворачивать, ощущаешь всю «прелесть». Решение проблемы одно — замена дворников Гранта лифтбек, даже несмотря на фактическое отсутствие дефектов, повреждений.

Советы для автомобилистов

Хотя Lada Granta (Лада Гранта) и относится к легковым автомобилям последнего поколения автозавода ВАЗ, но комплектуется она самыми дешёвыми резиновыми щётками стеклоочистителя. Поэтому первые проблемы, с которыми сталкиваются владельцы этих автомобилей, становится режущий ухо звук, который издают щётки при движении по лобовому стеклу, в момент их включения совместно с омывателем.

Происходит это из-за того, что резинки щёток затвердевают (особенно при морозе) и начинают двигаться по сухому стеклу раньше, чем начнёт поступать на него «незамерзайка» или вода. Устранить эту проблему можно путём установки вместо штатных щёток эконом класса Bosch ECO, размерностью 600 и 400 миллиметров, более дорогих щёток Champion Aerovantage или Bosch Aero Twin. Тогда в салоне Лада Гранта (ВАЗ-2190) станет значительно тише, при работе стеклоочистителя. Да и менять щётки нужно хотя бы раз в год, перед началом осенней эксплуатации автомобиля.

Вторая проблема, с которой сталкиваются владельцы автомобилей Лада Гранта, неправильная установка поводков щёток, в результате чего, при их включении левая щётка ударяет в левую стойку кузова автомобиля, а правая, при выключении стеклоочистителя, слегка не доходит до места парковки и при включении дворников вначале идёт вниз и только затем поднимается вверх. Устранить эту неисправность можно путём снятия рычагов дворников с последующей переустановкой их, путём поворота, на небольшой угол против часовой стрелки.

Если дворники не включаются ни в одном из режимов работы, то поиск неисправности начинают с проверки предохранителя F4 (20А). Найти его можно открыв крышку монтажного блока, который стоит в передней панели, слева от рулевой колонки. Если этот предохранитель не перегорел, тогда, там же, нужно будет проверить работоспособность реле К6 (левый ряд, верхнее большое), через которое поступает питание к мотор-редуктору дворников. Проверку реле осуществляем методом замены его на такое же, но заведомо исправное. Кроме этого, возможна и механическая неисправность, связанная с откручиванием гайки на выходном валу редуктора при помощи которой крепится кривошип привода трапеции.

При отказе дворников работать только в одном прерывистом режиме, то при поиске неисправности можно сделать предположение, что вышла из строя микросхема, находящаяся внутри реле К6, при помощи которой, щётки стеклоочистителя делают паузу в работе. А отказ дворников работать на первой или второй скорости, может быть связан с зависанием одной из трёх щёток коллектора электродвигателя мотор-редуктора.

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно.

Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения.

Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам.

Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

Перегорел предохранитель:

• снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
• на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;

Неисправность реле:

Если не работают дворники на Ладе Калина

в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

• проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
• зачищаем ее и место крепления;
• устанавливаем на место;

ВАЗ 1117 Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.

При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Лада гранта медленно работают дворники

Всем привет, еду вчера и замечаю, что дворники до неприличия медленно работают, заехал в Балткам, купил литиевой смазки в баллоне, облил шарниры трапеции, лучше стало, но всё равно медленновато.

В итоге вечером спросил у Яндекса и Гугла, получил ответ про то, что надо всё это к чертям снимать и смазывать всё и со всех ракурсов, а также перебирать редуктор дворников.

Пока в раздумьях — заставить этим заняться по гарантии дилера или самому исправить этот косяк.

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются. Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем. Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки. В моем случае одна сторона (водительский дворник) ходила нормально, а вот вторая — с таким усилием, что я даже удивился, как вообще моторчик был способен стронуть с места этот рычаг. Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

• Плоскогубцы
• Проникающая смазка
• Смазка литол или аналогичная
• Молоток
• Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

Почему медленно работают дворники на Лада Приора и как их ускорить

30 март 2020 LadaOnline 37 906 3

Многие владельцы Приоры замечают, что со временем дворники стали работать медленно. Скорость снизилась в несколько раз и не поднимается даже при очистке мокрого ветрового стекла. Рассмотрим основные причины медленных дворников, а также способы решения этой проблемы.

Главная причина медленных дворников Приоры — это отсутствие смазки:

• в электродвигателе стеклоочистителя;
• на шарнирах трапеции стеклоочистителя.

Старайтесь использовать смазку, которая не густеет при низкой температуре. Трапеция с моторчиком снимается, как на ВАЗ 2110.

Если смазка моторчика и трапеции не помогла, то рекомендуем воспользоваться доработкой. Схема стеклоочистителя Приоры состоит из большого количества соединений и контактов, каждое из которых создает дополнительное сопротивление. В результате на мощность моторчика падает, и дворники Приоры работают медленно. Устранить эту проблему можно при помощи доработки, которая позволит минимизировать потери тока.

1. 5ти контактный разъем, как на моторчике стеклоочистителя;
2. 5ти контактное реле с гнездом — 3 штуки;
3. провода 25 мм2;
4. круглые клеммы.

Собираем и подключаем конструкцию по схеме. То есть полученный блок из трех реле устанавливается в разрыв разъема моторчика стеклоочистителя без вмешательства в штатную проводку

Рекомендуем уделить особое внимание изоляции проводов, а конструкцию в сборе лучше закрыть в коробе, чтобы исключить попадание влаги и грязи

схема из трех реле для ускорения дворников Лада Приораразъем моторчика стеклоочистителя Лада Приораустановленная схема из трех реле для ускорения дворников Лада Приора

В результате щетки стеклоочистителя станут работать быстрей, чем раньше. Сравнить скорость работы дворников можно по видео ролику (1 — до доработки, 2- после доработки):

А вы сталкивались с проблемой, когда на Приоре стали медленно работать дворники? Каким способом удалось увеличить их скорость? Напомним, на сайте также можно найти инструкцию на случай если щетки стеклоочистителя не работают вообще. А вы знали, что увеличить зону очистки лобового стекла можно при помощи установки щеток увеличенного размера.

Источник фото: бортовой журнал straiker9

Ключевые слова: стеклоочистители лада приора | стекла лада приора

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

• cгорел предохранитель F5;
• окислились или обгорели клеммы соединительных колодок;
• вышли из строя провода;
• сломалось реле К5 524.3747;
• приказал «долго жить» подрулевой переключатель;
• ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
• открутились гайки крепления рычагов к валам трапеции;
• щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

• окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
• зависание щеток в моторедукторе;
• обгорание/загрязнение коллектора;
• обрыв в обмотке якоря;
• выкрашивание зубьев шестерен в редукторе.

Всем привет. Месяц назад перестал работать прерывистый режим дворников. Только сегодня дошли руки сделать.А именно симптомы такие:в прерывистом режиме не работает вообщев быстром и медленном режиме работают, но при выключении не возвращаются на свое место

Первое, что сделал — почитал в нете. Причин несколько:1. Реле2. Подрулевой переключатель3. Мотор4. Предохранитель F-1

Долго мучился, не мог найти реле дворников. Везде писали, что оно зеленго цвета, а у меня слева от руля только два черных и синий большой:Черный (4 контакта) — 4-й режим вентилятораЧерный (3 контакта) — реле аварийки и поворотовСинее большое — ближний свет и габариты

Нашел все это методом исключения. Но где же реле дворников?Как оказалось позже, оно просто выскочило из “лотка”, и тупо висело под рулевой колонкой.Прошло часа два, пока не нашел его. :))Поехали дальше. Вынимаю реле, меряю напряжение на контактах. На одном из контактов должно быть 12В при включении прерывистого режима. Есть такое дело. Значит переключатель уже можно откинуть из вариантов поломок.Так как под рукой было реле, продолжил им. Только вынул его из разъема, как услышал, что внутри болтается сама плата. Уже дальше можно не копать.Мое предположение: реле выпало из своего лотка, долгое время висело в воздухе и внутри что-то отпало.Разобрал реле, а там оно состоит из двух плат: одна которая втыкается в разъем, а вторая, которая за все отвечает + ко всему микроконтроллер Attiny13 на борту.

Первое, что заметил, так это на плате с микроконтроллером отвалились дорожки, которые должны быть припаяны к разъемам. Думаю, это в результате многомесячной тряски.И тут понеслась. С паяльником дружу очень даже неплохо, решил восстановить дорожки.Опыт удался, прерывистый режим заработал, а также мотор стал нормально останавливать дворники.Теперь дворники работают исправно.

Думаю то, что происходит с противотуманками, связано с самим реле.Цена вопроса:

4 часа времени и немного припоя)))

Может кто объяснит, как задние противотуманки коммутируются через реле?Может потому, что кнопка задних ПТФ без фиксации?Я бы тогда вывел куда-нибудь тумблер или кнопку с фиксацией и через предохранитель подключил задние ПТФ напрямую.

Прерывистый режим –первый режим работы дворников. Далее идет 1-я скорость и 2-я скорость. Прерывистый режим – работа дворников с паузой 2-3 секунды.

Если не работает прерывистый режим, то в данном случае могут быть всего лишь 2 возможные причины неисправности:

1. Мертвое реле «К3». Рекомендуется заменить реле на заведомо рабочее, т.к. в магазинах много подделок и пустышек. Если вы не знаете где находится данное реле, то вам нужно в Предохранители.
2. Вторая возможная причина неисправности – нерабочий подрулевой переключатель дворников. Как заменить переключатель?

Если вы столкнулись с данной проблемой, первым делом рекомендуется заменить реле, сняв его с другой машины, затем уже идти в магазин или менять подрулевой переключатель.

https://youtube.com/watch?v=Sp-9eKkz-IQ

Если же вы не нашли ответа на свой вопрос, ознакомьтесь с другими возможными неисправностями в статье: Не работают дворники. Что делать?
