Всё о свечах зажигания: виды, рейтинг, правила подбора, неисправности

Признаки неисправности свечей зажигания

Стабильная работа свечи обеспечивает автовладельцу надёжное функционирование бензинового силового агрегата. Однако проблем в работе свечей просто не избежать. Давайте разберёмся, когда менять свечи зажигания:

• автомобиль начал заводиться не с первого раза, двигатель работает с трудом, «кашляет» недовольно на холостом ходу. Это один из самых первых признаков на необходимость проверить свечи на неисправность;
• расход топлива в последнее время ощутимо увеличился, кроме того, в выхлопных газах возросло СО и СН;
• одна из свечей все время мокрая от попадающего на неё бензина (именно она будет неисправна).
• при работе мотора проявляется отрицательная динамика (заметна сниженная мощность или авто недобирает обороты).
• появилось «троение» (машину во время езды поддёргивает, в двигателе недостаёт мощности).

Не стоит ждать, что это пройдёт, если есть хоть один из описанных признаков, следует взять ящик с инструментами и основательно проверить функционирование свечек. Вовремя не заменённые детали могут в кратчайшие сроки нанести огромный урон как автомобилю, так и кошельку владельца. Все производители авто рекомендуют заменять эти детали при ежегодном прохождении техобслуживания.

Экзотика

Решением проблемы эрозии стало изготовление электродов из экзотических, драгоценных и редкоземельных металлов: золота, платины, иридия, иттрия, родия и их сплавов. Именно их повышенная стойкость против эрозии позволила увеличить ресурс свечи в несколько раз.

Вначале «драгоценным» стал центральный электрод – поскольку он в наибольшей степени страдает от эрозии. Во всех системах зажигания (за исключением DIS) на него подается отрицательный потенциал. Поэтому при искровом разряде его поверхность «бомбардируется» высокоэнергетичными ионами, в то время как боковой электрод «обстреливают» легкие электроны.

Позже эрозионно-стойкими начали делать оба электрода. Свечи типа «дабл экзотик» объективно нужны для применения в DIS-системах зажигания, где каждая пара свечей обслуживается одной «двухискровой» катушкой. Во-первых, в них свечи «искрят» вдвое чаще, чем в других. Во-вторых, половина свечей питается высоким напряжением обратной полярности, поэтому противостоять ионам приходится и боковому электроду.

Кстати, такими свечами комплектуются некоторые современные моторы с иными системами зажигания.

Стоит отметить, что другие преимущества, которые иногда упоминаются в рекламных проспектах (предварительная ионизация искрового промежутка, каталитическое воздействие и т. п.), не всегда согласуются с теорией искрового разряда.

Важность качественных свечей зажигания

Полученная искра в камере сгорания «поджигает» топливо-воздушную смесь, запуская рабочий процесс, позволяющий двигателю полноценно функционировать. За счет свечей зажигания оживает силовой агрегат, без них оставаясь бесполезным куском металла.

Малейший дефект свечей способен пагубно сказаться на работоспособности двигателя, вплоть до его выхода из строя. Поэтому при подозрении даже на минимальные проблемы свечей необходимо их устранять, не дожидаясь фатальных последствий.

В момент выхода детали из строя происходит скачок нагрузки на катушку зажигания, быстро заканчиваясь ее поломкой. При этом цена свечи зажигания несоизмеримо мала по сравнению со ценником на катушку. Движение с двигателем, в котором неисправны свечи, характеризуется неустойчивостью на холостых оборотах и повышенной нервозностью водителя.

Хорошо отлаженный силовой агрегат плавно и мягко работает в режиме 1000 оборотов. Неисправные свечи провоцируют скачки показателей тахометра, одновременно двигатель может вибрировать либо издавать неприятное скрежетание. Поэтому определить причину нестабильной работы мотора, греша на систему зажигания, по силам даже человеку, далекому от автомобильного «железа».

Нагар

Идеальный вариант – это полное отсутствие нагара. Когда процесс сгорания проходит правильно, электроды имеют свойство самоочищаться. На свече может быть нагар черного либо белого цвета. Он не зависит от качества свечи, а свидетельствует о неверно выставленном зажигании.

Если цвет нагара и общий вид свечей различаются, тогда следует вспомнить, через сколько менять свечи зажигания. Ну и естественно, все свечи необходимо заменить.

Если вы постоянно ездите на своем автомобиле небольшими расстояниями, то на свечах будет постепенно откладываться нагар. Причина кроется в том, что вы не полностью прогреваете двигатель, именно поэтому нагара остается намного больше, чем если вы поедете на прогретом движке. Для того, чтобы убрать этот нагар можете минут 10 прогревать на холостых оборотах, таким образом свечи зажигания будут очищаться.

Также огромное влияние на работу системы зажигание оказывает используемый бензин — если он дешевый, и вы покупаете его у соседа, то в таком случае потом не стоит удивляться поломке ДВС. Налет этот из-за того, что вы используете некачественное топливо, он практически не удаляется с электродов. Еще налет не проводит электрический ток, именно поэтому мощность значительно снижается.

Свечи стоят игры

Почему в двигателе одного автомобиля свеча зажигания «забрасывает» маслом, в другом они покрываются нагаром, а в третьем преждевременно выгорают электроды! Как определить, в чем причина «болезни», кто виноват в нежизнеспособности данных свечей в данных цилиндрах данного мотора? Не подскажут ли сами «больные» причину своего выхода на строя?

Да, оказывается, по внешнему виду и окраске свечей зажигания можно достаточно точно определить, соответствует ли калильное число свечи условиям ее работы, нормально ли подобраны опережение зажигания и состав рабочей смеси, удовлетворительна ли компрессия в цилиндрах двигателя. А каковы признаки? И что вообще надо знать о свечах своего автомобиля? Об этом разговор на сегодняшнем «заседании».

Начнем с теории и общих положений. Зажигание смеси в цилиндрах карбюраторных двигателей электрической искрой высокого напряжения — сегодня практически единственная распространенная система. И один из важнейших элементов этой системы — свечи зажигания.

Как они устроены и работают, какие требования к ним предъявляются?

Перед нами на рисунке обычная, хорошо знакомая многим автолюбителям, свеча. Корпус 4 — стальной, на нижней части его резьба для ввертывания в стенку камеры сгорания и крючкообразный боковой электрод 1. В корпусе закреплен и герметизирован изолятор 5, внутри которого проходит металлический стержень — центральный электрод 2. На верхней части этого стержня сделана резьба для контактной гайки и наконечника провода высокого напряжения.

Конструкция неразборной свечи зажигания: 1 — боковой электрод: 2 — центральный электрод: 3 — медно-асбестовая прокладка; 4 — корпус: 5 — изолятор; 6 — герметизация центрального электрода; 7 — длина теплового конуса.

Изолятор — основа. От свойств его материала зависят прежде всего качества и характеристики всей свечи. На современных отечественных автомобилях чаще других применяют свечи с изоляторами из боркорунда или уралита, что соответствующим образом обозначено на самой детали.

Тепловой ряд отечественных 14-миллиметровых свечей с резьбовой частью длиной 11 мм

Расшифровка индекса свечи (отечественного производства), который указан на ее изоляторе. Первая буква обозначает диаметр резьбовой части: Т — 10 мм, А — 14 мм, М — 18 мм Цифра указывает на длину теплового конуса 7 в миллиметрах. Вторая буква в обозначении относится к материалу изолятора: В — боркорунд; К — кристаллокорунд: С — синтоксаль; У — уралит; X — селумин; третья буква «С» (если она есть) говорит о том. что центральный электрод загерметизирован токопроводящим стеклогерметиком, а буква «Э» показывает, что на корпусе свечи нанесено улучшенное антикоррозионное покрытие.

Для долгой и правильной службы свечи нижняя часть ее изолятора при работе двигателя должна иметь температуру от 500 до 600 градусов. При этом масло, попадающее на изолятор и электроды, сразу сгорает, не образуя нагара. Это так называемая температура самоочищения свечи.

При более низкой температуре не полностью сгоревшее масло образует на изоляторе, корпусе и электродах
плотную корку нагара, свеча начинает работать с перебоями, а при очень сильном нагаре и совсем перестает давать искру, — разряд не в силах пробиться сквозь слой отложений.

Если же температура изолятора слишком высока и доходит до 800 — 900 градусов, возникает так называемое калильное зажигание — смесь в цилиндре поджигается не электрической искрой, а непосредственным контактом с распаленными частями свечи, и вспышки в цилиндре продолжаются некоторое время и после выключения зажигания. При небольшом перегреве такое воспламенение смеси происходит примерно в нужный момент — когда смесь испытывает наибольшее сжатие. Уже при таком перегреве невозможно отрегулировать опережение зажигания. При значительном же перегреве свечи воспламенение происходит намного раньше нужного момента, появляются характерные стуки, двигатель перегревается, теряет мощность и, если не принять меры, может выйти из строя.

Двигатели различны. Температурный режим их зависит от разных факторов — степени сжатия, формы камеры сгорания, фаз газораспределения, числа оборотов коленчатого вала, конструкции системы охлаждения и многих других. Рабочая температура свечи обусловлена ее конструкцией — длиной юбки изолятора, его материалом, диаметром резьбовой части. Как же обеспечить нормальный нагрев свечей а каждом двигателе? Ответ однозначен — подобрать для каждого свечи соответствующей модели с наивыгоднейшим калильным числом.

Конструкция свечи зажигания

Как уже говорилось выше, типичная свеча зажигания в общем виде состоит корпуса, центрального электрода и изолятора.

Конструкция свечи зажигания

Если рассматривать устройство свечи зажигания подробнее, то можно обратить внимание на отдельные элементы конструкции изображенные на рисунке выше под номером:

1. Клемма(контактный вывод);
2. Ребра изолятора;
3. Изолятор;
4. Металлическая оправа;
5. Центральный электрод;
6. Боковой электрод;
7. Уплотнения.

Для более глубокого понимания разберемся с каждым элементом в отдельности.

Узнайте больше: Предохранители и реле Ауди А6 С4

№1 Клемма(контактный вывод)

В верхней части свечи зажигания располагается клемма или как его еще называют иначе контактный вывод, который предназначен для подключения свечи к системе зажигания автомобиля. В зависимости от типа системы зажигания конкретного автомобиля соединение может быть установлено непосредственно к катушке зажигания или через провода зажигагия к катушке.

Многообразие свечей зажигания

Классификация свечей зажигания очень многогранна. Их различают по калильному числу, о котором мы уже упоминали. Также детали классифицируют по типу разряда, количеству электродов и материалу изготовления.

В нашей статье выбор свечей для двигателя ограничим искровыми моделями. Калильные свечи в автомобильных моторах приносят больше вреда, чем пользы. Исключение – модели транспорта с удаленным управлением.

По количеству электродов и структуре

Свечи делятся по категориям в зависимости количества электродов. Традиционно их два или больше, один из которых – центральный.

Одноэлектродные

Простейшие бюджетные свечи зажигания. Их конструкция очень проста: белый стакан с резьбой внутри корпуса. И хотя их называют одноэлектродными, на самом деле в создании искры участвуют два небольших электрода по 2,5 миллиметра каждый – центральный и боковой. Однако срок годности деталей ограничен.

Многоэлектродные

Здесь уже 3 или 4 боковых электрода. С одной стороны, это усложняет выработку искры зажигания, но срок их службы увеличился – электроды выходили из строя поочередно.

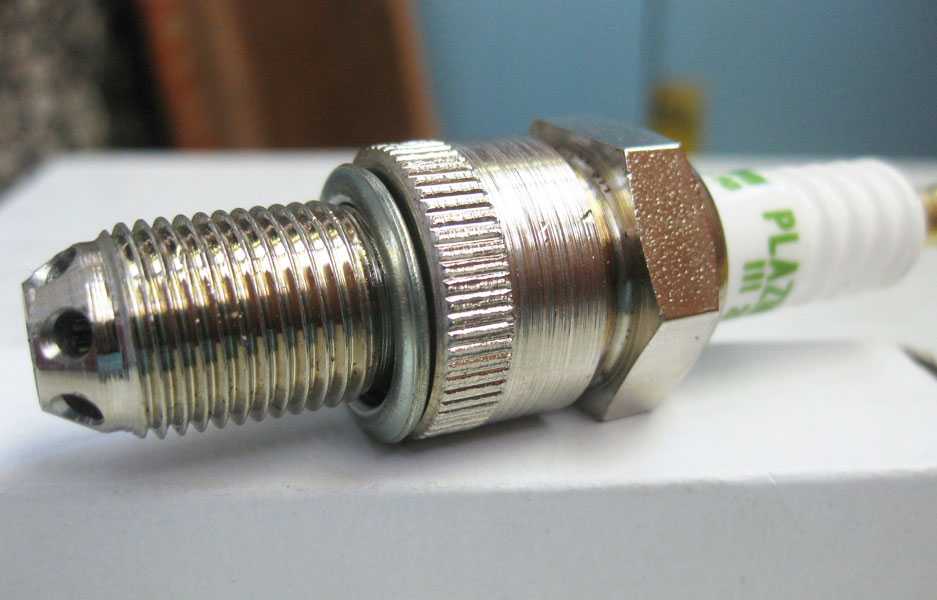

Плазменно-форкамерные

Активно внедряются с 1990-х годов. Принцип работы форкамерной свечи заключается в подаче импульса между электродами. В итоге образуется пробойный выталкиватель плазменного сгустка. Он-то и поджигает смесь топлива и воздуха, направляя его в камеру двигателя. Эти свечи оставили далеко позади многоэлектродные свечи аналоги по мощности поджига.

По материалу электрода

Теперь рассмотрим классификацию электродов, которые ставят на свечи зажигания. От этого зависит работоспособность и сфера эксплуатации.

Медные и никелевые

Рабочий электрод диаметром 2,5 миллиметров выполнен из никелевого сплава. Он мягче, чем другие металлы, поэтому быстрее изнашиваются. Тем не менее такие свечи подходят для двигателей старых автомобилей, где требуется меньшее напряжение искры. Для современных моделей такой силы поджига мало.

Платиновые

Благородные свечи появились в результате изысканий автомобилестроителей. У свеч предыдущего поколения была проблема – металлические тонкие электроды не выдерживали высокого напряжения мощной искры. Чтобы не терять в мощности разряда, пришлось искать выход. Сначала в автоспорте, а затем и в обычной компоновке появились свечи с электродами из благородного металла. Платина — тугоплавкая, устойчива к высоким нагрузкам, что сделало решающий аргумент в её пользу.

Иридиевые

Альтернативой стал иридий. И пусть этот материал лишён благородства, зато он твёрдый и устойчив к экстремальным условиям. Свечи с электродами из элемента Ir и Pt в цене не отличаются.

Определение состояние двигателя по нагару на свечах зажигания

Диагностика двигателя по свечам зажигания должна выполнятся на разогретом двигателе. Но для того, чтоб сделать это правильно необходимо пройти несколько этапов:

Установить новые свечи зажигания.
Проехать на них 150-200 км.
Выкручивать свечи и обратать внимание на цвет нагара, который расскажет, что работает неправильно.

Маслянистый черный нагар

Маслянистый черный нагар образовывается в резьбовом соединении, при избыточном попадании масла в камеру сгорания, также он проявляется, при выходе дыма синего цвета из трубы в начале работы двигателя. Это происходит по нескольким причинам:

• Маслосъемные колпачки на поршне уже изношены.
• Износились поршневые кольца на клапане.
• Износились направляющие втулки клапана.

Благодаря этому нагару видно, что детали цилиндро-поршневой группы уже изношены, и для качественной работы двигателя их необходимо заменить.

Сухой черный нагар в виде сажи

Этот нагар называется «бархатистым». У него нет масляных подтеков. Он появляется из-за того, что в камеру сгорания попадает топливо-воздушная смесь, которая чрезмерно обогащена бензином. Этот нагар появляется при следующих неисправностях:

• Свечи зажигания работают не правильно. Это говорит о том, что не хватает энергии для получения искры необходимой мощности.
• При появлении такого нагара необходимо проверить компрессию в цилиндрах, потому что она очень низкая.
• При неправильной работе карбюратора на свечах всегда будет такой нагар, тогда рекомендовано произвести настройку либо замену карбюратора.
• В инжекторном двигателе это обозначает, что проблемы с регулятором давления топлива, он очень сильно обогащает воздушную смесь. Это также приводит к увеличению расход топлива.
• Также рекомендовано проверить воздушный фильтр двигателя, если он засорен, его пропускная способность существенно снижается, кислорода в камере сгорания не хватает, что не дает топливу сгорать полностью и этот нагар оседает на электроде свечи зажигания.

Такой нагар оседает на электроде свечи зажигания и не доходит до резьбового соединения.

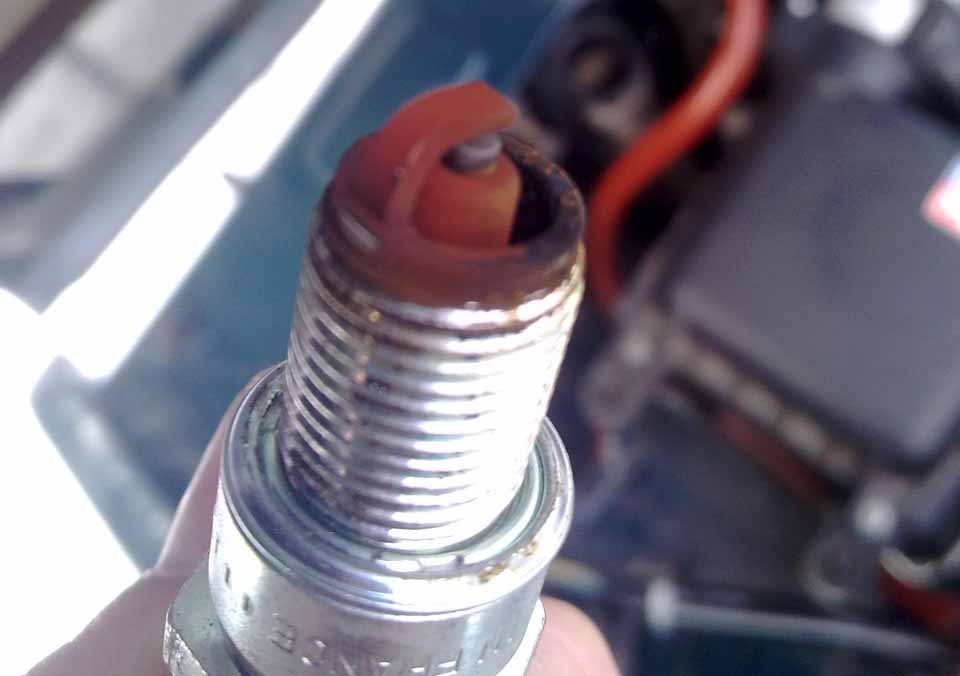

Красный нагар на свечах зажигания

Таким цвета свечи зажигания становятся после использования различных присадок для топлива или масла. Сгорают химические добавки, которые залиты в большом количестве. При их постоянном использовании необходимо уменьшить их концентрацию и постоянно очищать электрод от нагара, потому что со временем слой нагара будет расти, а прохождение искры ухудшаться — работа двигателя будет нестабильной.

Как только начинает появляться красный нагар на свечах зажигания, его необходимо удалять, и рекомендовано произвести замену горючего, куда добавлялась присадка.

Белый нагар на свечах зажигания

Белый нагар появляется в разных проявлениях. Иногда у него глянцевая поверхность, потому что в ней присутствуют крупинки металла или оседают на электроде крупными белыми отложениями.

Глянцевый белый нагар

Этот цвет нагара очень опасный для двигателя. Это означает, что свечи зажигания не охлаждаются и при этом нагреваются поршни, из-за чего образовываются трещины в клапане. Причина проста – перегрев двигателя. Могут быть другие причины появления этого нагара:

• Бедная топливная смесь, которая поступает в камеру сгорания.
• Впускным коллектором подсасывается лишний воздух.
• Плохо настроенное зажигание — очень рано дает искру или идут пропуски.
• Неправильный выбор свечей зажигания.

При появлении белого нагара с крупинками металла, машину эксплуатировать не рекомендуется. Ее необходимо отвезти в сервисный центр или решить проблему самостоятельно.

Слабовыраженный белый нагар

При появлении белого нагара, который равномерно оседает на свечи зажигания, необходимо произвести замену топлива.

Система форкамерно-факельного зажигания

Наличие форкамеры означает, что рабочая камера сгорания в таком двигателе разделена на составные части: предкамеру и основную камеру.  Давайте рассмотрим принцип работы системы на примере карбюраторной модели ГАЗ «Волга» с предкамерным ДВС.

В предкамеру смесь поступает по специальному каналу, который выполнен во впускном коллекторе и ГБЦ. Смесь в форкамеру подается переобогащенной, для чего в карбюраторе присутствует отдельная секция. Предкамера также имеет отдельный впускной клапан. Далее происходит поджиг указанной смеси при помощи искры от свечи зажигания. В этот момент открывается впускной клапан основной камеры сгорания, который приводится в действие распредвалом ГРМ. В основную камеру поступает топливно-воздушная смесь. Порция этой смеси обедненная.

Предкамера соединяется с основной камерой специальными сопловыми каналами, через которые в основную камеру прорывается пламя, газы и пары горючего из форкамеры. От контакта с ними обедненная смесь в основной камере также воспламеняется. Получается, форкамера представляет собой своеобразный механический «подвпрыск», отдаленно напоминая принцип двухступенчатой работы современных дизельных инжекторных форсунок.

Назначение и устройство свечей зажигания

Автомобильные свечи зажигания предназначены для воспламенения топливно-воздушной смеси в камере сгорания двигателя внутреннего сгорания, путем образования искры.

Конструкция автомобильных свечей зажигания довольно проста, она практически не менялась с 1902 года – времени изобретения знаменитым немецким инженером Бошем. Основными составляющими свечи являются:

• контактный вывод;
• центральный электрод;
• боковой электрод;
• изолятор;
• резьбовая металлическая оправа (корпус);
• уплотнения.

Работает свеча зажигания следующим образом: высокое напряжение с катушки зажигания автомобиля подается в строго определенные моменты времени через контактный вывод свечи на её центральный электрод. В промежутке между центральным и боковым электродами и возникает электрический разряд, сопровождающийся искрообразованием. Вот, собственно, в этот момент и происходит воспламенение топливовоздушной смеси в камере сгорания двигателя.

Этот процесс очень наглядно продемонстрирован в анимированных и видео-материалах статьи Устройство и принцип работы ДВС.

Казалось бы, все просто: два электрода и высокое напряжение, но сложности кроются в технологических нюансах. Специфика работы свечи зажигания не только в том, что она происходит с использованием высоковольтного оборудования, но еще и в том, что как в самой свече, так и в окружающей среде происходят сложные высокотемпературные переходные процессы (проще говоря, резкие перепады высоких температур). Все эти процессы и определяют выбор и использование материалов при её производстве.

Так, изолятор, служащий для предотвращения пробоя высокого напряжения, подводимого к контактному проводу на корпусные детали (массу) двигателя выполнен из высокопрочной технической керамики. Помимо этой функции изолятор выполняет функцию отвода тепла на головку блока цилиндра.

В высоковольтных электрических цепях всегда присутствуют токи утечки. Кольцевые рёбра на внешней поверхности изолятора служат для повышения сопротивления токам утечки: удлиняют их путь до корпусных деталей.

Высоковольтный разряд – источник радиопомех для включенной в салоне машины аудиоаппаратуры. Для подавления помех в некоторых типах свечей в средней части контактного провода устанавливают резистор – токопроводящую массу, выполненную из стекломатериала.

Контактный вывод изготавливается обычно из никелевого сплава, а у некоторых производителей содержит ещё и медный сердечник для отвода тепла.

Ту же задачу – отвод тепла во время работы – выполняет металлический корпус с нарезанной на нём резьбой, а внешнее уплотнительное кольцо помимо того, что предотвращает прорыв продуктов горения, ещё и компенсирует разницу в теплопроводности головки блока цилиндров и корпуса свечи.

Правила подбора свечей зажигания

При подборе свечи к двигателю конкретной модели автомобиля, как правило, учитывают две характеристики:

1. Геометрические размеры;
2. Калильное число.

Определяющим в геометрических размерах является размер резьбового соединения и его длина.

Если с резьбовым соединением всё понятно (нештатная резьба просто не подойдет), то длина свечи обязательно должна соответствовать указанной производителем, иначе она может «встретиться» с поршнем!

Что такое калильное число и калильное зажигание?

Чтобы понять, насколько важно использовать свечи зажигания с правильным калильным числом, нужно разобраться в сути процессов происходящих в камере сгорания двигателя. Начнем с терминов

• Калильное число – это такой условный тепловой эквивалент, который указывает на предельно допустимую температурную нагрузку свечи зажигания, выше которой в цилиндре двигателя появляется калильное зажигание.
• Калильное зажигание – это неконтролируемый процесс хаотического воспламенения рабочей смеси от раскалённой свечи зажигания без образования искры.

Дело в том, что во время работы поверхность свечи разогревается до высокой температуры: 600 – 800 °С. При такой температуре масло, попадающее на её корпус, практически полностью выгорает (происходит самоочищение электродов). Однако, в сочетании с высоким давлением в камере сгорания раскалённая часть свечи является источником для самовоспламенения топливовоздушной смеси без образования искры.

Производители добиваются баланса теплообмена между камерой сгорания, свечой зажигания, головкой блока цилиндров и внешней средой путём подбора материалов с подходящими характеристиками.

Для высокооборотистых двигателей с высокой степенью сжатия свеча должна обеспечивать лучшую передачу тепла, чем в менее нагруженных. Калильное число при этом должно быть высоким, а сами свечи по этому признаку называют холодными.

Напротив, для низкооборотистых двигателей с низкой степенью сжатия для рабочей температуры, при которой происходит процесс самоочищения, калильное число должно быть низким. Такие свечи называют горячими.

Важность правильного подбора калильного числа трудно переоценить:

• При установке горячих свечей в высоконагруженный двигатель велика вероятность их перегрева до температур выше 1000 °С, последующего оплавления и попадания в камеру сгорания.
• При установке холодных свечей в низкооборотистые двигатели рабочая поверхность до оптимальной температуры не разогревается и не происходит процесса их самоочищения.

Современное двигателестроение развивается в направлении увеличения удельной мощности, повышения степени сжатия, использования систем наддува. Соответственно, требования к калильному числу сдвигаются в сторону использования всё более холодных свечей.

Но важна не только эта тенденция: с учетом того, что реальная эксплуатация двигателей происходит в широком диапазоне режимов нагружения, всё более востребованы свечи с расширенным диапазоном калильных чисел.

В России калильное число количественно определяется как усредненное давление, при котором возникает калильное зажигание и выражается в условных единицах.

Маркировка на современных свечах зажигания, обозначающая калильное число, у отечественных производителей отличается от зарубежных аналогов. Так у нас общепринятым считается следующий ряд калильных чисел:

• 11-14 — горячие свечи;
• 17-19 — средние свечи;
• 20 и более — холодные свечи.

Существуют также и унифицированные свечи зажигания с калильным числом от 11 до 20, но они менее распространены.

Типовые размеры и маркировка свечей зажигания

1 — свечной ключ;2 —А14В , резьба М14×1,25×12, ключ 21;3 —А11Н , резьба М14×1,25×11, ключ 22;4 —М8 , резьба М18×1,5×12, ключ 24;5 — для бензопил, резьба М14×1,25×11, ключ 19;6 —СИ12РТ (для лодочных моторов), резьба М14×1,25×12, ключ 21;7 — торцовая головка на 21 мм8 — торцовая головка на 16 мм;9 — резьба М10×1×12, ключ 16;10 —А10Н , резьба М14×1,25×11, ключ 22;11 —А11-3 , резьба М14×1,25×12, ключ 21;12 —А17В , резьба М14×1,25×12, ключ 21;13 и14 — резьба М14×1,25×19, ключ 16, контактная гайка съёмная. Свеча зажигания с резьбой М14×1,25×25, ключ 21.

Размеры свечей зажигания классифицируются по диаметру резьбы на них. Применяются следующие типы резьбы:

• M10×1 (мотоциклы, например, свечи типа «Т» — ТУ 23; бензопилы, газонокосилки);
• M12×1,25 (мотоциклы);
• M14×1,25 (автомобили, все свечи типа «А»);
• M18×1,5 (свечи типа «М», старый американский стандарт; устанавливались на старые автомобильные двигатели М-20, ГАЗ-51, ГАЗ-69; «тракторные» свечи; свечи для газопоршневых ДВС и др.)

Вторым классификационным признаком служит длина резьбы:

• короткая — 12 мм (ЗИЛ, ГАЗ, ПАЗ, УАЗ, Волга, Запорожец, мотоциклы);
• длинная — 19 мм (ВАЗ, АЗЛК, ИЖ, Москвич, Газель, практически все иномарки);
• удлинённая — 25 мм (современные форсированные ДВС);
• на малогабаритные двигатели могут устанавливаться свечи с более короткой резьбой (меньше 12 мм)

Размер головки под ключ (шестигранник):

• 24 мм (свечи марки «М8» с резьбой M18×1,5)
• 22 мм (свечи марки «А10» «А11», двигатели автомобилей ЗИС-150, ЗИЛ-164; все свечи по старому ГОСТ 2043-54)
• 20,8 мм (в обиходе часто округляют до 21 мм; европейский стандарт времён покупки лицензии на выпуск «Жигулей», до сих пор широко применяется для ДВС с двумя клапанами на цилиндр);
• 19 мм (для ДВС некоторых мотоциклов)
• 16 мм или 14 мм (современная, для ДВС с тремя или четырьмя клапанами на цилиндр);

Калильное число

(тепловая характеристика):

• «Горячие» свечи: 8…14 единиц по ГОСТ 2043-74 (нижнеклапанные и малофорсированные нижневальные двигатели);
• Свечи со средними характеристиками: 17…19 (форсированные нижневальные двигатели и верхневальные средней степени форсирования);
• «Холодные» свечи: 20 и более (высокофорсированные 4-тактные двигатели, двигатели с воздушным охлаждением, 2-тактные двигатели);

Ранее, по ГОСТ 2043-54, указывалась непосредственно длина теплового конуса свечи в миллиметрах; так, свеча А7,5БС имела длину теплового конуса изолятора 7,5 мм (современный аналог — А17В).

Для иностранных свечей используются свои шкалы тепловой характеристики.

Способ уплотнения по резьбе:

• С плоской прокладкой (с кольцом)
• С конусным уплотнением (без кольца)

Количество и вид боковых электродов:

• Одноэлектродные — традиционные;
• Многоэлектродные — несколько боковых электродов;
• Специальные, более стойкие электроды для работы на газе или для большего пробега;
• Факельные — унифицированные свечи зажигания, присутствует конусный резонатор, для симметричного поджига топливной смеси.
• Плазменно-форкамерные — боковой электрод выполнен в виде сопла Лаваля. Совместно с корпусом свечи образует внутреннюю форкамеру. По заявлениям производителей (Украина), зажигание происходит «форкамерно-факельным способом».

VADO — Форкамерные свечи зажигания

Для промышленных газовых двигателей

Предлагаем Вашему вниманию форкамерные свечи зажигания, разработанные специально для применения в газовых промышленных двигателях.

В отличие от искровых свечей зажигания, в которых источником воспламенения смеси является искровый разряд, в форкамерных свечах поджиг смеси осуществляется факелом пламени, «выстреливающим» из сопла миниатюрного двигателя, в котором газовоздушная смесь получает значительное ускорение. Сама вспышка горючей смеси происходит сначала в форкамере свечи, а затем этот сгусток пламени с силой выбрасывается в основную камеру сгорания двигателя, обеспечивая надежный поджиг всего объема смеси.

Форкамерные свечи улучшают процесс сгорания смеси, даже при низкой энергии зажигания, увеличивая тем самым КПД и улучшая параметры по выбросам вредных веществ

Форкамерные свечи используются во многих типах двигателей.

Особенности форкамерных свечей:

• эффективный и надежный поджиг топливной смеси
• быстрое и максимально полное сгорание топливной смеси
• повышение КПД
• сниженный расход газообразного топлива
• уменьшение температуры выхлопных газов
• оптимизированные параметры по токсичным выбросам
• плавный ход работы двигателя

Предлагаемые нами форкамерные свечи изготавливаются в Германии в партнерстве с одним из известных и опытнейших производителей форкамерных свечей для рынка запасных частей (after sales market). Дизайн свечей, разрабатываемый в течение нескольких лет, защищен патентом и адаптирован для применения в различных двигателях.

Форкамерная свеча, 18 мм

Форкамерная свеча 14 мм с разъемом к катушке зажигания Altronic

MAN серия E28xx

Форкамерная свеча 14 мм с разъемом к катушке зажигания Altronic FM («мама»)

MAN серия E28xx

Форкамерная свеча 14 мм

Форкамерная свеча 14 мм

Liebherr с подключением системы зажигания Altronic

Обратите внимание на следующие указания производителя свечей при монтаже форкамерных свечей:

• Форкамерные свечи требуют повышенный момент затяжки (50 Нм) в отличие от других промышленных свечей.
• Для форкамерных свечей необходимо настроить момент зажигания
• При монтаже данных свечей необходимо очистить резьбу свечи и гнездо свечи в головке цилиндра
• Резьбу свечи необходимо смазать соответствующим смазочным материалом

*При замене форкамерной свечи без кабеля (№ артикула 89100) дополнительно потребуется специальный свечной ключ и кабель зажигания

Параметры форкамерной свечи для двигателя MAN

Длина металлического корпуса: 160 мм Глубина ввинчивания: 30 мм

Резьба: M14 x 1.25
Длина резьбы: 19 мм
Ключ: 22,2 мм
Общая длина: 470 мм

Принадлежности для подключения к катушке зажигания:

Сверлить или не сверлить?

Лично мне кажется это – НЕ РАБОТАЕТ! Ничего стоящего просверленное отверстие не приносит.

Нет, конечно первый эффект вы можете увидеть, действительно мотор будут пускаться немного лучше и работать приятнее. НО уже через 500 – 1000 км, эффект может пропасть. НО почему?

Просто потому что, когда вы сверлите отверстие, вы как бы убираете слой металла, зачищая его. ДА и если давите на верхний электрод, то зазор может уменьшиться. Вот это и дает временный эффект (будет тоже самое, если вы зачистите электроды наждачной бумагой – но делать этого нельзя, ибо износ увеличится в разы)

Также тепловая емкость металла свечи рассчитывается инженерами. И если вы просверлите отверстие в верхнем электроде, тогда он начнет больше перегреваться, тонкие стенки сгорят (расплавятся) и он может отвалиться.

А если кусочек попадет в цилиндры – здравствуй задиры, или вообще кольца может сломать. НЕ СТОИТ ОНО ТОГО. Причем это сплошь и рядом.

Сейчас подробное видео, смотрим.

НА этом заканчиваю, искренне ваш – АВТОБЛОГГЕР.

Иридиевые свечи зажигания NGK

Иридиевые ngk свечи считаются лучшим решением, так как обладают отличным качеством. Иридий — это благородный металл и самый твердый. Плавится этот металл при температуре 2450 градусов. Если сравнивать иридиевую свечу с обычной, она прослужит вам в два раза дольше.

Свечи ngk иридиевые имеют на среднем электроде платиновую пластинку. Она и обеспечивает даже в сложных условиях высокую мощность свечи. В данных свечах тонкий средний электрод и напряжения при зажигании требуется меньше.

Инновационные технологии разработали такую систему, что в кольцевом зазоре происходят электрические заряды между средним электродом и изолятором. Благодаря этому удаляются частицы копоти, которые собираются в данном месте. Эффект самоочищения таких свечей продлевает срок их действия.

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Несмотря на всю простоту строения свечей зажигания, с ними нужно правильно работать и обращаться. Их нужно правильно чистить, правильно выбирать и менять. Однако даже новые варианты, иногда могут доставлять проблемы – машина может работать неровно, иногда бывают рывки (толчки) при наборе скорости, а также легкая детонация. Многие сразу начинают искать причину в системе зажигания – конечно ведь свечи новые! Однако виной всему может быть зазор между электродами, достаточно его поправить и двигатель просто «запоет» …ОГЛАВЛЕНИЕ СТАТЬИ

Для начала небольшое определение.

Зазор свечи зажигания – это расстояние между верхним и нижним электродами, нужно для оптимальной работы и поджигания топливной смеси. Если это расстояние отличается от рекомендованных норм, двигатель будет работать не ровно, возможны либо подергивания, либо детонация схожая с «троением» вашего агрегата.

Простыми словами если зазор отличается от нормы, выставлен так с завода или продавцом, то вы можете хоть половину мотора перелопатить, а причину не найти. Особенно сильно проявляется на карбюраторных системах. НО для начала предлагаю начать с устройства и принципа работы.

Модернизация, ее влияние на продолжительность эксплуатации

Трехэлектродная свеча.

Основными конструктивными узлами свечи есть два электрода и изолятор. На ресурс изделия влияет скорость выгорания контактов, чем она выше, тем эксплуатационный период СЗ меньше. При этом площадь контакта не должна быть завышена, иначе искра будет малой мощности

Мощность искры влияет на скорость сгорания топлива, важно, чтоб горючее сгорало полностью без остатка, так обеспечивается продолжительная и стабильная работа движка, его высокий КПД. Таким образом, к материалам, из которых изготавливаются свечные контакты, предъявляются особые требования

Производители для обеспечения продолжительного ресурса свечей наращивают количество электродов, при этом площадь контакта не увеличивается.

Для усовершенствования свечных электродов применяются напайки из следующих материалов: платиновые либо иридиевые. Они обеспечивают большую мощность искры в жестких эксплуатационных условиях, дают возможность уменьшить, при изготовлении изделия, центральный контакт — это способствует уменьшению напряжения, снижается нагрузка на катушку, улучшается сгорание горючей смеси. Ресурс таких изделий 60 тыс. км. Иридиевые изделия компании, к примеру, NGK имеют высокую температуру плавления и очень низкую вероятность эрозии (выгорания контактов). При этом сечение контакта очень маленькое до 0,5 мм. Плюс дополнительная выемка между изолятором и электродом позволяет обеспечить высокую степень самоочистки свечи от отложений.

Форкамерные СЗ имеют конструктивную особенность: корпус изделия является боковым контактом. Такие свечи обладают улучшенной степенью самоочистки и увеличенным ресурсом, составляющим до 60 тыс. км.
