Крутящий момент двигателя - что это за характеристика и на какие параметры влияет

Физические определения мощности и крутящего момента двигателя

Из курса физики за девятый класс нам известно, что крутящий момент М равняется произведению силы F, прикладываемой к рычагу длиной плеча L. Высчитывается он по формуле: М = F * L.

Определение мощности мотора и понимание данного параметра, сложившееся в науке, звучит следующим образом: это физическая величина, которая характеризует работу двигателя, выполняемую им за определённое время. То есть, мощность показывает, как быстро машина, имеющая определённую массу, сможет преодолеть определённое расстояние. Чем выше мощность, тем большую максимальную скорость разовьёт автомобиль при его неизменной снаряжённой массе. В классической физике мощность измеряют в ваттах или киловаттах, а лошадиная сила является внесистемной единицей измерения.

Понимание крутящего момента сложнее. Крутящим моментом двигателя является качественный показатель, который характеризует силу вращения коленчатого вала мотора. Рассчитывается он как произведение силы, приложенной к поршню, на плечо (т.е. расстояние от центра оси вращения коленвала до места крепления поршня (шатунной шейки). Крутящий момент напрямую зависит от силы давления газов в цилиндре на поршень, а также от рабочего объёма мотора и от степени сжатия топливно-воздушной смеси в цилиндрах. Значительно более высоким крутящий момент получается у дизельных двигателей – как раз потому, что у них чрезвычайно высока степенью сжатия смеси солярки и воздуха в камерах сгорания.

Высокий крутящий момент двигателя даёт автомашине лучшую динамику разгона, уже при низких оборотах вращения коленчатого вала, существенным образом увеличивает тяговые характеристики мотора: повышает грузоподъёмность машины и её проходимость.

Своего наибольшего значения крутящий достигает при определённых оборотах. Моторам бензиновым оборотов требуется больше, чем дизелям. По сути, мощность двигателя является вторичной рабочей характеристикой мотора, которая является производной крутящего момента. Она линейно зависима от частоты вращения коленвала: чем обороты выше, тем больше и мощность мотора (естественно, до определённых пределов).

Крутящий момент тоже увеличивается при увеличении оборотов двигателя. Но, достигнув своего наивысшего значения (при определённой частоте вращения коленчатого вала), его показатели начинают понижаться, уже вне зависимости от дальнейшего прироста оборотов.

Крутящий момент vs. мощность. Связь с динамикой автомобиля

Мощность — производное такого явления, как крутящий момент, ею выражается работа силовой установки, выполненная за определенное время. А поскольку КМ олицетворяет собой непосредственную работу мотора, то в виде мощности отражается величина момента в соответствующий период времени.

Где: P в формуле означает мощность, М — крутящий момент, N — обороты двигателя за минуту, а 9549 — коэффициент обращения N в радианы в секунды. Результатом вычислений по данной формуле будет являться число в киловаттах. Когда нужно перевести полученный результат в лошадиные силы, полученное число умножают на 1.36.

По сути, крутящим моментом является мощность при неполных оборотах, например, во время обгона. Мощность возрастает по мере роста момента, и чем выше этот параметр, тем больше запас кинетической энергии, тем легче автомобиль преодолевает противодействующие на него силы и тем лучше его динамические характеристики.

При этом важно помнить, что мощность достигает своих максимальных значений не сразу, а постепенно. Ведь с места автомобиль трогается на минимуме оборотов, и затем скорость наращивается

Именно здесь и подключается сила под названием крутящий момент, и именно она определяет тот самый временной отрезок, за который авто достигнет своей пиковой мощности, или, другими словами, скоростную динамику.

Из этого следует, что машина с силовым агрегатом мощнее, но обладающим недостаточно высоким крутящим моментом, уступит по скорости разгона модели с мотором, который, напротив, не способен похвастать хорошей мощностью, но превосходит конкурента в крутящем моменте. Чем большая тяга, сила передается ведущим колесам и чем богаче диапазон оборотов силовой установки, в котором достигается высокий КМ, тем быстрее происходит ускорение автомобиля.

В то же время существование крутящего момента возможно без мощности, но существование мощности без момента — нет. Представьте, что наша лошадь с санями увязла в грязи. Производимая лошадью мощность в этот момент будет равняться нулю, но крутящий момент (попытки выбраться, тяга), хотя его может быть недостаточно для движения, будет присутствовать.

Как повысить крутящий момент?

Без вмешательства в конструкцию силового агрегата эту работу невозможно выполнить. Однако существуют более дорогие способы и бюджетные. В первом случае прирост показателя окажется ощутимым. Однако минус такого тюнинга – у мотора значительно снижается рабочий ресурс. Ремонт форсированного агрегата тоже будет стоить дороже, его «прожорливость» также возрастет.

Вот какие затратные варианты модернизации доступны для обычного мотора:

Монтаж наддува для атмосферного двигателя. Это может быть турбина или компрессор. При таком форсировании возрастают как значения мощности, так и крутящего момента. Для этой работы потребуются приличные вложения на приобретение дополнительного оборудования, оплату работы специалистов (если хозяин автомобиля – тьма в плане устройства механических средств и их работы, то лучше доверить процедуру профессионалам);
Установка другой модели двигателя. Прежде чем решиться на подобную модернизацию своего авто, необходимо провести много расчетов по подбору агрегата, подходящего для конкретного автомобиля. Нередко помимо установки нового мотора потребуется менять место положения дополнительного оборудования. Если электронная система управляется блоком управления, то его тоже нужно будет заменить и подстроить под работу уже существующего оборудования. И это еще лишь вершина айсберга;
Форсирование мотора. Доработка позволяет изменить конструкцию и устройство силового агрегата. Например, можно увеличить его объем, установить другой распредвал и коленчатый вал, другие поршни и шатуны. Все зависит от того, насколько владелец авто готов оплатить работу мастеров. Как и в предыдущем случае, перед модернизацией придется потратиться на расчеты ожидаемых параметров и сможет ли установка конкретных элементов поправить ситуацию.

Если нет возможности выделить большие средства на подготовительный процесс и ремонт, но есть огромная потребность в увеличении крутящего момента, то существуют более дешевые способы.

Крутящий момент в легковом и коммерческом транспорте

Интересно знать, что «кривые» ВСХ дизельных двигателей легковых авто
отличаются от грузовиков.

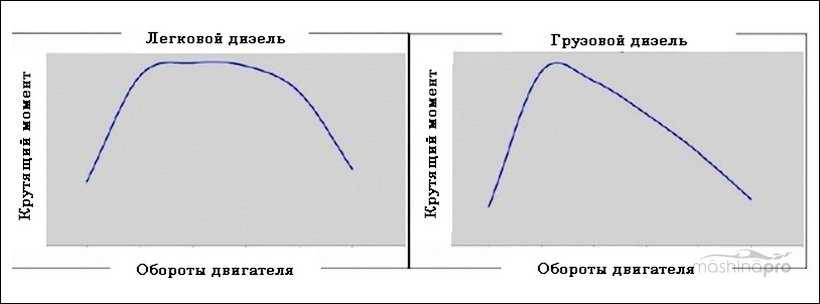

Разница дизельного ДВС легковушки и грузовика
Разница
дизельного ДВС легковушки и грузовика

Как можно увидеть, у
грузового ДВС нет выраженной «полки» момента. Это сделано неспроста. Для таких
авто важен пик тягового усилия, когда ему нужно тронуться с места и набрать
скорость. Дальше этот показатель не так важен – в ход идут лошадиные силы.
Разогнавшись, грузовик лишь поддерживает заданную скорость. «Размазав» полку тягового
усилия как у легкового ДВС, не получится нормально тронуться с места груженым.

На что влияет крутящий момент двигателя

Если производить аналогию с человеческим организмом, то можно условно определить, что крутящий момент — это аналог силы, а мощность — это аналог выносливости. Именно от мощности двигателя внутреннего сгорания в конечном итоге зависит то, какую максимальную скорость может развить автомобиль, а от крутящего момента — то, как быстро сможет он это сделать. Именно поэтому далеко не все мощные автомобили имеют хорошую динамику разгона, и далеко не все, у которых она находится на высоком уровне, располагают очень мощными моторами.

Опытные автомобилисты отлично знают, что лучше всего выбирать для себя автомобиль с таким двигателем, показатель крутящего момента которого при работе на тех оборотах, на которых он обычно функционирует, является наилучшим. Дело в том, что это позволяет им использовать потенциал мощности ДВС в максимальной степени.

Следует заметить, что производители двигателей внутреннего сгорания всячески стремятся увеличить их крутящие моменты, причем во всем диапазоне работы моторов. Чаще всего пытаются достичь этого (и, кстати говоря, достаточно успешно) с помощью турбонаддува, управляемых фаз газораспределения (это оптимизирует процесс сгорания топливной смеси), повышения степени сжатия, использованием особых конструкций впускного коллектора и целым рядом других способов.

Какого же объема двигатель выбрать?

Итак, уважаемые читатели, давайте подведем итоги. Ясно, что лучше брать машину с двигателем большого объема, но у объемистых движков есть и свои минусы. Давайте перечислим преимущества и недостатки двигателей большого объема.

Плюсы двигателей большого объема:

большой крутящий момент, мощное ускорение при разгоне
большая мощность, а как следствие большая максимальная скорость
долговечность, так как двигатель всегда недогружен
быстрый прогрев двигателя

Недостатки объемистых двигателей:

большой расход топлива
большой транспортный налог
высокая стоимость ОСАГО

Обычно для каждой модели можно выбрать двигатель из нескольких вариантов:

Наименьшей мощности – самый экономичный
Средний по всем характеристикам
Наиболее мощный и прожорливый

Рекомендую Вам, дорогие читатели, избегать самых слабых двигателей и отдавать предпочтение средним или более мощным моторам из предлагаемого диапазона. При покупке такой мотор обойдется дороже, но дополнительные лошадки Вам обязательно пригодятся, и Вы будете благодарны за этот совет.

Надеюсь, уважаемые читатели, теперь Вы знаете, как выбрать объем двигателя.

Эластичность двигателя

Данная характеристика представляет собой соотношение количества оборотов при максимальной мощности двигателя к числу оборотов при максимальном крутящем моменте. Характеристика лучше, когда обороты крутящего момента значительно меньше в сравнении с оборотами максимальной мощности. Это позволяет повышать и снижать скорость движения на одной передаче в широком диапазоне.

На практике оценить эластичность двигателя можно при разгоне с 4 передачи от 60 до 100 км/ч. Чем выше эластичность двигателя, тем разгон происходит за меньшее время. Также при высокой эластичности ниже шум работы мотора, меньше расход топлива, и ниже износ коробки передач за счет меньшего числа манипуляций с переключениями.

Какие факторы влияют на крутящий момент двигателя

Когда речь идет о максимальном значении крутящего момента двигателя, существует три разных, но взаимосвязанных ограничивающих фактора.

Механические свойства материалов

Во-первых, это механические свойства материалов. Хорошим примером такого подхода к проектированию являются разные серводвигатели.

Более дешевые сервоприводы с более низким крутящим моментом используют пластиковые шестерни, обычно сделанные из нейлона. Производство пластиковых шестеренок недорогое, что делает сервоприводы с нейлоновыми шестеренками более дешевыми в производстве, и, следовательно, их можно дешевле купить. Нейлоновые шестерни также более легкие, по сравнению с металлическими, что является важным фактором для робототехники и летательных аппаратов. Однако если на эти нейлоновые шестерни будет приложен слишком большой крутящий момент, они сломаются.

Сервоприводы с более высоким крутящим моментом содержат металлические шестерни, поэтому они могут выдавать более высокий крутящий момент без поломок.

Материалы, используемые в конструкции двигателя, играют огромную роль в определении того, какой крутящий момент двигатель будет способен создать.

Рисунок 4 – Двигатели изготавливаются из различных материалов, но, как правило, те, что изготовлены из металла, имеют более высокий крутящий момент, чем те, что изготовлены из нейлона или другого пластика.

Максимальное напряжение двигателя

Вторым фактором, влияющим на максимальный крутящий момент двигателя, является максимальное напряжение, на которое рассчитан двигатель. Если вы посмотрите на страницу характеристик любого сервопривода, вы найдете разные значения крутящего момента для разных напряжений. Более высокие напряжения дают двигателю большую мощность для обеспечения более высокого крутящего момента. Тем не менее, двигатель и его схема управления могут принимать ограниченное напряжение из-за возможности перегрева и сгорания. Максимальное напряжение, которое двигатель может принять без сбоев, влияет на величину его максимального крутящего момента.

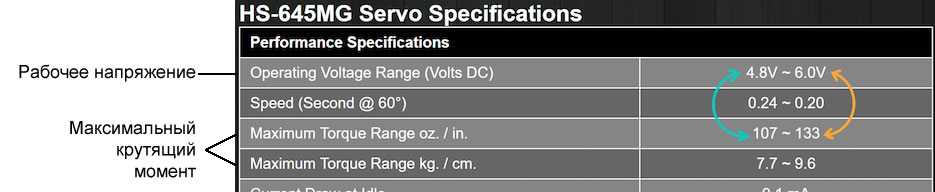

Рисунок 5 – Максимальное напряжение двигателя указывается в технических характеристиках, представленных производителями. Связь между рабочим напряжением и крутящим моментом.

Тепловыделение двигателя

Это подводит нас к последнему фактору, ограничивающему максимальный крутящий момент двигателя. Поскольку двигатели работают, они генерируют ненужное тепло. Чем тяжелее работает двигатель, тем больше тепла он выделяет.

Для большинства двигателей, используемых в любительских проектах, от двигателей постоянного тока до сервоприводов и шаговых двигателей, создаваемое тепло просто излучается в воздух. У них нет активного охлаждения, как, например, в электромобиле. Следовательно, двигатель ограничен тем, какой крутящий момент (а также скорость) он может генерировать без риска сбоя по температуре.

Что такое мощность двигателя

Что касается мощности двигателя, измеряемой в известных всем лошадиных силах (хотя для официальных документов используются другие единицы измерения — киловатты (кВт)), то она показывает количество работы, выполняемой двигателем в единицу времени, в то время как крутящий момент показывает «силу», с которой эта самая работа выполняется.

Один известный американец сказал: «Продажу автомобилей обеспечивает мощность, а гонки выигрывает крутящий момент», тем самым объясняя, что большие цифры мощности двигателя ещё не гарантируют того, что автомобиль может ездить быстрее других, зато гарантируют интерес со стороны покупателей.

В качестве простого примера можно взять два двигателя одного из мировых брендов Volkswagen: двухлитровый дизель 2.0 TDI, развивающий 140 сил и 320 Нм момента (уже при 1700 об/мин) и такой же двухлитровый, но бензиновый 2.0 FSI, мощностью 150 л.с., но имеющий момент 200 Нм (при 3200 об/мин).

Несмотря на одинаковый объём и большую мощность бензинового мотора, дизельный двигатель (TDI) способен ехать заметно быстрее, потому что имеет гораздо больший крутящий момент при меньших оборотах, что сказывается при разгоне.

Данный пример характеризует в целом тот факт, что дизельные двигатели – гораздо более «тяговитые», обладают более высоким крутящим моментом, который достигается при более низких оборотах, благодаря чему они уже давно нашли применение на грузовиках и в последнее время всё больше находят применение на легковых автомобилях.

Однако у дизеля есть и «оборотная сторона медали» — для него необходимо более «грязное» топливо, имеющее больше вредных выбросов, а так же специализированное обслуживание, которое может стоить дороже, чем у бензинового. Кроме того, дизель всегда считался утилитарным «тракторным» двигателем, и он никогда не сможет подарить тот самый бензиновый «драйв», который так ценят любители спортивных машин.

Загляни под капот

Когда вы проверяете подержанную машину у дилера, перед тест-драйвом, быстро загляните под капот. Не стесняйтесь делать это, ведь вы – покупатель, с чего вы должны отдавать деньги за кота в мешке? Не забудьте запастись маленьким фонариком. Убедитесь, что двигатель выключен, коробка передач находится в положении «Парковка» и включен стояночный тормоз.

Что же искать там, снизу? Искать следует всё, что кажется странным:

утечки разных жидкостей;
запах сгоревшего масла или антифриза;
признаки некачественного ремонта или отсутствие регулярного технического обслуживания – самодельные сварные швы, нарезанные болты и т.д.
остатки «гоночных» модификаций и тюнинг-комплектов.

Если всё выглядит чистым и блестящим, это еще ничего не значит, поскольку автодилеры часто чистят свои подержанные машины под капотом, прежде чем показывать их потенциальным покупателям. Давайте посмотрим несколько примеров.

Признаки плохого обслуживания

Окисленный аккумулятор

Если батарея выглядит так, очень маловероятно, что этот автомобиль регулярно обслуживается.

Запах горелого масла под капотом

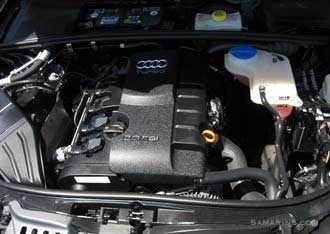

Внешняя безупречность ещё ничего не значит

Эта Audi выглядит чистой и блестящей под капотом, но мы заметили сильный запах сгоревшего масла, что является признаком возможных проблем.

Утечки

Утечка охлаждающей жидкости

Эта машина работает нормально, но тщательный осмотр выявил утечку охлаждающей жидкости из радиатора. Как минимум, этот автомобиль требует нового радиатора, однако зачастую треснувший радиатор может быть признаком более серьезных проблем. Лучше избегать подержанных автомобилей с этим типом проблем.

Обнаружена утечка масла

Также следите за утечками масла. Они могут быть не видны сверху, но вот хитрость — посмотрите под машиной, используя свой фонарик. Проверьте нижнюю часть двигателя и трансмиссии. Все должно быть сухо, как в этой машине. Может быть небольшая влажность, которая не так уж плоха, но не должно быть утечек.

Низкий уровень масла

Низкий уровень масла означает, что либо этот двигатель потребляет масло в огромных количествах, либо прошло очень много времени с момента последней замены. Кроме того, двигатель изнашивается быстрее, когда масла недостаточно. Обычно уровень масла должен быть близко к отметке «Full».

Как определить, откуда течёт масло, когда оно сочится отовсюду? Советуем ознакомится с данным видео:

Важно помнить! На абсолютно исправном двигателе никаких масляных полос или пятен быть не должно

Крутящий момент и лошадиная сила

Автолюбители нередко дискутируют друг с другом: чей двигатель мощнее. Но иногда и не представляют при этом, из чего складывается данный параметр. Общепринятый термин «лошадиная сила» был введён изобретателем Джеймсом Уаттом в XVIII веке. Он придумал его, наблюдая за лошадью, которая была запряжена в поднимающий уголь из шахты механизм. Он рассчитал, что одна лошадь за минуту может поднять 150 кг угля на высоту 30-ти метров. Одна лошадиная сила эквивалентна 735,5 Ватт, или 1 кВт равен 1,36 л.с.

В первую очередь, мощность любого мотора оценивают в лошадиных силах, и лишь потом вспоминают о крутящем моменте. Но эта тяговая характеристика тоже даёт представление о конкретных тягово-динамических возможностях автомобиля. Крутящий момент является показателем работы силового агрегата, а мощность – основным параметром выполнения этой работы. Эти показатели тесно связаны друг с другом. Чем больше производится двигателем лошадиных сил, тем больше и потенциал крутящего момента. Реализуется этот потенциал в реальных условиях через трансмиссию и полуоси машины. Соединение этих элементов вместе и определяет, как именно мощность может переходить в крутящий момент.

Простейший пример – сравнение трактора с гоночной машиной. У гоночного болида лошадиных сил много, но крутящий момент требуется для увеличения скорости через редуктор. Чтобы такая машина двигалась вперёд, надо совсем немного работы, потому что основная часть мощности используется для развития скорости.

Что касается трактора, то у него может быть мотор с таким же рабочим объёмом, который вырабатывает столько же лошадиных сил. Но мощность в этом случае используется не для развития скорости, а для выработки тяги (См. тяговый класс). Для этого она пропускается через многоступенчатую трансмиссию. Поэтому трактор не развивает высоких скоростей, зато он может буксировать большие грузы, пахать и культивировать землю, и т.д.

В двигателях внутреннего сгорания сила передаётся от газов сгорающего топлива поршню, от поршня – передаётся на кривошипный механизм, и далее на коленчатый вал. А коленвал, через трансмиссию и приводы, раскручивает колёса.

Естественно, крутящий момент двигателя не постоянен. Он сильней, когда на плечо действует бо́льшая сила, и слабей – когда сила слабнет или перестаёт действовать. То есть, когда водитель давит на педаль газа, то сила, воздействующая на плечо, повышается, и, соответственно увеличивается крутящий момент двигателя.

Мощность обеспечивает преодоление всевозможных сил, которые мешают двигаться автомобилю. Это и сила трения в двигателе, трансмиссии и в приводах автомобиля, и аэродинамические силы, и силы качения колёс и т.д. Чем больше мощность, тем большее сопротивление сил машина сможет преодолеть и развить большую скорость. Однако мощность – сила не постоянная, а зависящая от оборотов мотора. На холостом ходу мощность одна, а на максимальных оборотах – совершенно другая. Многими автопроизводителями указывается, при каких оборотах достигается максимально возможная мощность автомобиля.

Необходимо учитывать, что максимальная мощность не развивается сразу. Автомобиль стартует с места практически при минимальных оборотах (немного выше холостого хода), и для того, чтобы отмобилизировать полную мощность, требуется время. Тут и вступает в дело крутящий момент двигателя. Именно от него и будет зависеть, за какой отрезок времени автомашина достигнет своей максимальной мощности – то есть, динамика её разгона.

Зачастую водитель сталкивается с такими ситуациями, когда требуется придать автомобилю значительное ускорение для выполнения необходимого маневра. Прижимая педаль акселератора в пол, он чувствует, что автомобиль ускоряется слабо. Для быстрого ускорения нужен мощный крутящий момент. Именно он и характеризует приёмистость автомобиля.

Основную силу в двигателе внутреннего сгорания вырабатывает камера сгорания, в которой воспламеняется топливно-воздушная смесь. Она приводит в действие кривошипно-шатунный механизм, а через него – коленчатый вал. Рычагом является длина кривошипа, то есть, если длина будет больше, то и крутящий момент тоже увеличится.

Однако увеличивать кривошипный рычаг до бесконечности невозможно. Ведь тогда придётся увеличивать рабочий ход поршня, а вместе с ним и размеры двигателя. При этом уменьшатся и обороты двигателя. Двигатели с большим рычагом кривошипного механизма можно применить только лишь в крупномерных плавательных средствах. А в легковых автомашинах с небольшими размерами коленчатого вала не поэкспериментируешь.

Подведем итоги

Если вы столкнулись с возможностью выбрать автомобиль с незначительно отличающимися по характеристикам двигателями, тогда оптимально выбирать агрегат с большим крутящим моментом. Данное правило особенно актуально для машин с МКПП. Например, производитель может выпускать одну и ту же модель, которая получает ДВС с рабочим объемом 1.8 литра (140 л.с.) и 2.0 (155 л.с.). Также следует учитывать и упомянутую выше полку крутящего момента, то есть зависимость мощности и крутящего момента от оборотов двигателя.

Лучшим вариантом двигателя будет тот, когда мотор выходит на пик момента не на определенных оборотах, а в максимально широком диапазоне. Например, простой атмосферный двигатель может иметь пик крутящего момента на 3500 об/мин, в то время как его продвинутый высокотехнологичный аналог с турбиной выходит на пик момента уже при 1500 об/мин, сохраняя «ровную» полку до 4500 об/мин. Это значит, что в первом случае для уверенного разгона мотор нужно крутить, удерживать ДВС на оборотах максимального момента, а также чаще переключать передачи вниз при возникновении нагрузок. Во втором случае максимум крутящего момента будет доступен водителю в широком диапазоне оборотов, что позволяет эффективно ускоряться и справляться с меняющимися нагрузками без частого переключения передачи на пониженную. Другими словами, доступность высокого крутящего момента в расширенном диапазоне фактически означает, что и мощности почти всегда достаточно.

Указанные особенности разных ДВС и умение справляться с нагрузками определяют следующий показатель, который известен как эластичность двигателя. Под эластичностью мотора следует понимать способность агрегата набирать обороты и разгонять автомобиль в условиях растущей нагрузки без переключения передачи на пониженную.

Различные силовые установки тестируются на эластичность путем анализа тяги и разгона с 60 до 100 км/ч при движении на четвёртой передаче или ускорения с 80 до 120 км/ч на включенной пятой передаче. По этой причине малообъемный высокофорсированный двигатель, который имеет отличный подхват на низких оборотах и широкую полку момента, покажет себя отличным вариантом для города. Именно в городском цикле, то есть в условиях умеренных скоростей и режимов ускорение-замедление, потенциала такого ДВС более чем достаточно. При этом следует учитывать, что на более высокой скорости в режиме трассы подобный агрегат может не обеспечить уверенного обгона, уступив в этом плане простому атмосферному двигателю с большим крутящим моментом и мощностью.
