Замена промежуточного рулевого вала

Замена рулевых наконечников Шевроле Лачетти

Примечание! Замена рулевых наконечников производится в паре. Если изношен только один, то всё равно меняем оба!

Что нам необходимо для замены:

• Домкрат и ключ для колесных гаек
• Левый рулевой наконечник
• Правый рулевой наконечник
• Два рожковых ключа на 22 мм
• Рожковый ключ на 13 мм
• Головка или накидной ключ на 19 мм
• Щетка по металлу
• Проникающая смазка
• Съемник шаровых опор. Можно, конечно, обойтись и без него. Но он существенно облегчает и ускоряет процесс замены. Тем более, он стоит не миллион и пригодится ещё не один раз.

Вывешиваем и снимаем колесо. Смотрим на наш наконечник

Посмотрели? Не помогло? Тогда придется всё-таки менять

Многие почему-то сразу бросаются откручивать гайку шарового пальца и извлекать наконечник из посадочного места на поворотном кулаке.

Но лучше сразу взяться за контргайку. Пока у нас всё в сборе, её будет намного легче сорвать. А срывается она обычно довольно тяжело.

В общем, очищаем щеткой по металлу контргайку и резьбу возле неё. Наносим проникающую смазку

Теперь рожковым ключом на 22 мм пытаемся сорвать контргайку

Порой это сделать довольно не просто. Обладателям смотровой канавы в этом вопросе будет значительно легче. Как это делаю я.

Я спускаюсь под автомобиль и срываю гайку оттуда. Там гораздо удобнее и мы не ограничены пространством. Поэтому совершенно спокойно ключ можно нарастить трубой, что значительно увеличит усилие, прилагаемое на гайку.

Именно поэтому мы не стали сразу извлекать рулевой наконечник — он не позволяет прокручиваться рулевой тяге и у нас отпадает необходимость удерживать ещё и её.

В общем, гайка благополучно сорвана.

Теперь очищаем гайку рулевого наконечника

И головкой на 19 мм откручиваем её

Вставляем съемник и выпрессовываем наконечник

Несколько поворотов ключа и наконечник выскакивает

Не спешим выкручивать рулевой наконечник!

При выкручивании необходимо посчитать количество оборотов. Это позволит не сильно нарушить схождение колес. От поездки на стенд схождения это не спасет, но позволит туда доехать с «ровными колесами».

Если при прошлой замене рулевого наконечника резьба была добросовестно смазана, как у меня, тогда наконечник будет откручиваться очень легко. В противном же случае Вам придется придерживать рулевую тягу ключом на 13 мм. На ней для этих целей имеются грани. Дальше на фото при сборке это будет видно.

Вот новый и старый рулевые наконечники. По классике жанра я просто обязан их показать вместе

Вот новый наконечник. Без этой фотосессии тоже никуда…

Следующий шаг выполняется по желанию. При сборке желательно смазать резьбу либо мовилем

Также заложить немного и сюда

Кто-то наносит сюда фиксатор резьбы, кто-то, вообще, ничего не наносит.

А лично я смазываю и на стенде схождения мне говорят спасибо. И каждые пару лет я тоже говорю себе спасибо. И в этот раз сказал спасибо и сделал так, чтобы я в будущем сказал спасибо тому, который я сейчас

В общем, решайте сами.

А после поездки на регулировку схождения, я мажу сверху всё это дело мовилем и покрываю автопластилином

Поехали дальше. Настал момент сборки.

Накручиваем новый наконечник строго соблюдая количество оборотов, запомненных при откручивании

Вставляем наконечник на место и закручиваем гайку

Теперь ключом на 13 мм удерживаем от проворачивания рулевую тягу, ключом на 22 мм удерживаем рулевой наконечник, а вторым ключом на 22 мм затягиваем контргайку

И, собственно, вот результат

Аналогично производим замену и с противоположной стороны.

После этих манипуляций не забываем поехать на проверку схождения колес.

Скоро здесь появится видео процесса замены рулевых наконечников

http://www.chevrolet-lacetti.dv13.ru/rulevoe-upravlenie/zamena-nakonechnika-rulevoj-tyagi/http://zapchasti.expert/chevrolet/lacetti/zamena-rulevyx-tyag-lacetti.htmlhttp://moylacetti.ru/zamena-rulevyx-nakonechnikov-lacetti/

голоса

Рейтинг статьи

Пять причин, по которым руль трудно поворачивать

Просто представьте, что вам нужно преодолеть поворот или попытаться сменить полосу, но рулевое колесо трудно быстро повернуть или оно даже застревает. Это может привести к дорожно-транспортному происшествию, в результате которого люди могут получить ранения или даже погибнуть.

Самая распространенная проблема с рулевым колесом заключается в том, что его трудно поворачивать. Так как большинство водителей совершают повороты на низких скоростях, именно тогда тугое вращение или застревание рулевого колеса становится наиболее заметным. Это четкий индикатор того, что в системе гидроусилителя руля вашего автомобиля присутствует проблема.

Систему гидроусилителя руля составляют много компонентов. Помимо поликлинового ремня и насоса, система включает гидравлическую жидкость, которая работает вместе с поршнем, так что вы можете поворачивать рулевое колесо легко, испытывая лишь небольшое сопротивление.

Однако если с какой-либо из этих частей системы возникла проблема, гидроусилитель больше не поможет облегчить вращение руля.

Распространенные причины, по которым рулевое колесо трудно поворачивать на низких скоростях

Важно понимать главные причины тугого вращения руля. Ниже приведены пять основных причин, по которым руль вашего автомобиля становится все труднее поворачивать

Просмотрите этот список и как можно скорее устраните проблему.

№ 1. Низкий уровень жидкости для гидроусилителя руля

Возможно, наиболее распространенная причина тугого рулевого колеса при повороте — низкий уровень жидкости для гидроусилителя руля в системе. Обычно это обусловлено тем, что жидкость вытекает из шланга, находящегося под давлением. Иногда шланг растрескивается или просто ослабляется, что приводит к утечке жидкости.

Поскольку эта жидкость необходима для создания давления в системе и смазывания насоса, чем ее меньше, тем труднее поворачивать рулевое колесо. Хотя автомобиль может быть все еще управляемым, если вы не устраните утечку, это в конечном итоге приведет к поломке насоса гидроусилителя руля и необходимости дорогостоящей замены.

Если быстрая проверка показала, что жидкости в гидроусилителе руля достаточно, продолжайте читать.

№ 2. Неисправная рулевая рейка

Рулевая рейка состоит из шестерни и рейки. Рейку на рулевом колесе удерживает несколько U-образных шарниров и валов. Рулевая рейка со временем изнашивается и может выйти из строя в результате обычного вождения автомобиля.

Вы узнаете, если это произойдет, так как руль вашего автомобиля будет туго вращаться или застревать сразу после запуска автомобиля. По мере того, как двигатель продолжает работать и прогреваться, рулевая рейка нагревается, смазка начинает работать немного лучше, и вращение рулевого колесо может стать менее тугим. Но все же лучше заменить рулевую рейку, прежде чем проблема обострится.

№ 3. Неисправный поликлиновой ремень

Одна из наиболее распространенных причин тугого вращения рулевого колеса — поврежденный или растрескавшийся поликлиновой ремень. Этот ремень постоянно используется при управлении автомобилем, поэтому он довольно быстро изнашивается.

Это, в свою очередь, приводит к его ослаблению при тугом вращении рулевого колеса. Если вы в ближайшее время не замените ремень, он вообще выйдет из строя, и вы вообще не сможете управлять своим автомобилем. Лучше заменить ремень, прежде чем это произойдет.

№ 4. Неисправность насоса гидроусилителя руля

Именно насос системы рулевого гидроусилителя создает давление, необходимое для плавного поворота рулевого колеса. Если этот насос перестанет работать, повернуть руль станет намного труднее, особенно при езде на низких скоростях.

Обычно в этих ситуациях насос не будет полностью препятствовать движению рулевого колеса — вы все еще сможете повернуть его, однако это потребует гораздо больше усилий с вашей стороны. Чем тяжелее транспортное средство, тем сложнее будет поворачивать колеса. Перед дорогостоящей заменой насоса гидроусилителя рулевого управления убедитесь в отсутствии деформаций и повреждений соединения насоса.

№ 5. Отработавшая густая жидкость для гидроусилителя руля

Как и другие жидкости в вашем автомобиле, жидкость гидроусилителя руля со временем может загустеть. Если вы не меняете эту жидкость в соответствии с рекомендациями производителя автомобиля, она со временем станет слишком густой для смазки системы.

Это приведет к тому, что вращение рулевого колеса станет тугим, и его будет сложнее поворачивать на малых скоростях. Если быстрая проверка жидкости для гидроусилителя руля показала, что она темная и густая, вам необходимо как можно скорее промыть систему и заменить жидкость.

Комментарий

Вал рулевого управления ВАЗ 2110-12, Калина, Гранта промежуточный в сборе

Уважаемые покупатели, во избежание ошибок при отправке промежуточного рулевого вала управления ВАЗ-2110 для установки, в строке «Комментарий» указывайте с регулируемой рулевой колонкой или без , модель вашего автомобиля, год выпуска, под какую рулевую рейку 3.1. или 4.1. оборота .

В каждом автомобиле есть карданная передача, независимо от привода автомобиля. Дело в том, что карданная передача используется не только для передачи крутящего момента с трансмиссии на задние колеса на заднеприводном автомобиле, но и для передачи вращения с рулевого колеса на рулевую рейку.

Рулевая колонка — это одна из важных составляющих элементов автомобиля, которая обеспечивает нам с Вами возможность безопасного движения по дорогам.

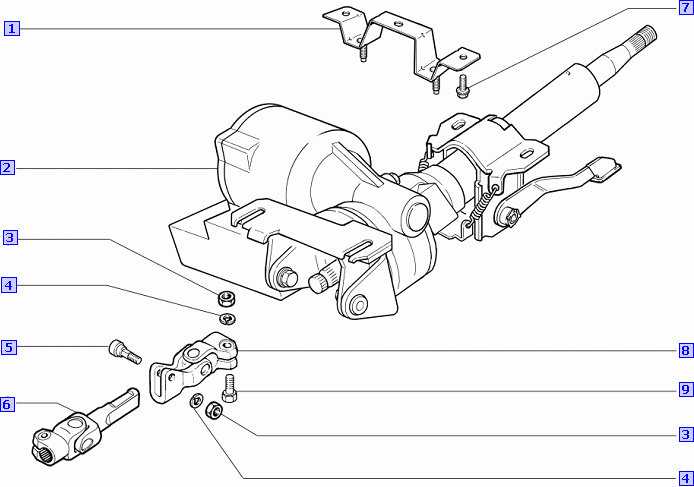

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм. Карданный механизм штатного рулевого вала в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот.

Порядок выполнения замены рулевого промежуточного вала 2110-3401092:

Для выполнения замены, Вам понадобятся два ключа на тринадцать.

1. 1. Перед выполнением работ, необходимо отключить провод от клеммы «минус» аккумулятора батареи.
2. 2. Снимаете рулевое колесо, после чего отсоединяете крепление кронштейна вала.
3. 3. Отворачиваете болт крепления промежуточного вала к валу приводной шестерни рулевого механизма и снимаете рулевую колонку с промежуточным валом в сборе.

1. 4. Сдвигаете вал так, чтобы получить доступ к болту крепления промежуточного вала на валу рулевого управления, отворачиваете гайку, удерживая болт от проворачивания вторым ключом. Вытаскиваете болт и снимаете промежуточный вал со шлицев вала рулевого управления.

5. Снимаете с вала рулевой колонки упорную втулку и осматриваете ее. Если втулка повреждена, заменяете ее

Обратите внимание, что упорная втулка установлена на валу стороной с большим диаметром

1. 6. Надеваете новый промежуточный вал на шлицы вала рулевого управления так, чтобы отверстие под болт в карданном шарнире совпало с кольцевой выемкой на валу. При необходимости предварительно с помощью большой отвертки раздвиньте наконечники крепления с обеих сторон промежуточного вала. Закрепите соединение болтом с гайкой.

1. 7. Надеваете на шлицы вала приводной шестерни рулевого механизма промежуточный вал. При этом лыска на валу приводной шестерни должна быть обращена вправо.
2. 8. Установите кронштейн на шпильки крепления и наживите болты и гайки его крепления. Окончательно надвиньте промежуточный вал на вал приводной шестерни и заверните болт его крепления. И только после этого затяните болты и гайки крепления кронштейна вала рулевого управления.
3. 9. Установите основание с подрулевыми переключателями и рулевое колесо в порядке, обратном снятию.

Пошаговая замена рулевого вала Лачетти

Нужно установить колеса в положение прямолинейного движения автомобиля.

Опускаем рулевое колесо в нижнее положение (можно этого и не делать, но так удобнее). В районе педалей находим вал рулевого управления. На валу видим клемное соединение. Ключом на 12 мм или на 14 мм (у кого как) отворачиваем болт этого соединения. Сдвигаем вилку карданчика. Если идёт плохо, тогда можно воспользоваться WD-40, либо отверткой раздвинуть паз вилки.

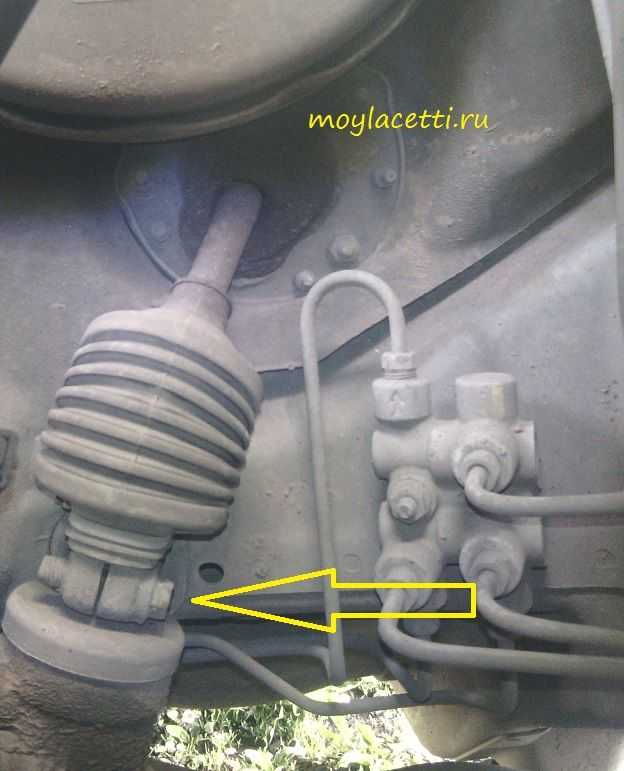

В подкапотном пространстве головкой на 10 мм отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного рулевого вала с хвостовиком вала-шестерни рулевого механизма и также сдвигаем его.

Замена рулевого вала Лачетти

Теперь нужно всё той же головкой на 10 мм отвернуть три гайки крепления пластины уплотнителя промежуточного вала к щитку передка. Их расположение отмечено кружочками

Теперь остается вытянуть рулевой вал на себя и снять его в сборе с автомобиля.

Новый промежуточный рулевой вал ставим в обратной последовательности. Вилки карданных шарниров промежуточного вала располагаем так, чтобы болты клеммных соединений проходили через проточки на валу рулевого управления и на хвостовике вала-шестерни. Болты затягиваем предписанным моментом, который составляет 25 Нм

Теперь по поводу замены крестовин рулевого вала. Можно не менять вал в сборе, а поменять только крестовины. Крестовина промежуточного вала — ST1639. Где 1639 — это размер в мм: длина креста 39 мм, ширина шапки подшипника 16 мм. На данный момент его цена у нас составляет 160-200 грн. Это примерно 8 у.е. Можно поставить крестовину от Ваз-2105. Её цена составляет 65 грн., что в три раза меньше оригинальной. Цена нового рулевого вала в сборе составляет 2000 грн. Это примерно 80 у.е.

Но нужно помнить, что это рулевое управление и наряду с тормозной системой это самые главные системы, от которых зависит безопасность эксплуатации транспортного средства! Любая халтура и неопытный ремонт могут привести к очень печальным последствиям.

Тут решает каждый сам, как выйти из данной ситуации. Потратить больше денег, но сэкономить время и нервы, а также сохранить безопасность, или сэкономить деньги, но потратить время, нервы и не быть уверенным в безопасности. Нужно понимать, что лучше, чем производитель, Вы не сделаете, каким бы мастером Вы не были.

Но если всё же решили менять крестовины, то работа эта не сложная. Хотя бывают трудности с выпрессовкой старой крестовины. Тут уж как пойдёт. Главное, пометьте взаимное расположение вилок карданчика, чтобы потом поставить точно также. И старайтесь использовать тиски для выпрессовки, а не кувалду)))

Как видим, замена рулевого вала Лачетти не сложна и по силам даже начинающему автолюбителю.

Особенности ремонта рулевой рейки «Шевроле»

Признаки неисправности шлейфа

Проверить исправность шлейфа необходимо в случаях:

• отказа работоспособности отдельных кнопок на руле;
• пропадания звукового сигнала;
• характерного хруста в области рулевой колонки;
• индикации контрольной лампочки подушек безопасности на приборной панели.

Начать лучше с компьютерной диагностики. Далее следует приступить к параметрической проверке с помощью мультиметра. Для ее проведения перед демонтажем шлейфа следует снять отрицательную клемму аккумуляторной батареи. На некоторых авто есть переключатель, который отключает блок управления подушками безопасности. В таком случае достаточно переключить его в положение «выключено» (OFF).

Для проведения полной проверки шлейфа его необходимо полностью демонтировать

При этом необходимо соблюдать меры предосторожности, чтобы полностью не повредить конструкцию

Как проверить исправность рулевой рейки

Большинство признаков неисправности рулевой рейки совпадают с симптомами износа других элементов рулевого управления и подвески. Достоверно установить источник проблемы можно только после снятия и разборки узла. Однако для начала имеет смысл провести предварительную проверку исправности рулевой рейки на автомобиле, и убедиться, что дело именно в ней. Сделать это можно двумя способами: проверить стучит ли рулевая рейка и оценить ее люфт.

Предварительная проверка рулевой рейки без снятия за 10 секунд

Быстрая диагностика рулевой рейки. Наглядный метод: видео

Для предварительной проверки рулевой рейки при появлении вибраций или люфтов на руле необходимо проверить рулевую рейку на стук. Для этого достаточно ударить ногой по боковой части покрышки передних колес стоящего автомобиля.

Этот метод позволяет исключить неисправность шаровых опор или сайлентблоков подвески, которые пробить под нагрузкой не удастся. Если при ударе возникает характерная вибрация, рейка стучит в трубе, а во время проезда лежачих полицейских звучит особенно жесткий стук, то скорее всего, имеет место именно износ деталей рейки.

Порядок проверки рулевой рейки на исправность

Проверка рулевой рейки на подъемнике с помощником: видео

Более тщательная диагностика рулевой рейки осуществляется на смотровой яме или на подъемнике. Для некоторых операций потребуется помощник и фонарик. Ряд последовательных действий позволят легко определить ее состояние.

В первую очередь проверяем целостность пыльников шарниров рулевых тяг, убеждаясь в отсутствии разрывов. Затем осматриваем корпус рейки и распределителя (на авто с ГУР) на предмет наличия подтеков жидкости, указывающих на негерметичность.

Просим помощника покачать руль влево-вправо, повернуть его в крайние положения. При наличии посторонних звуков стараемся локализовать их источник.

Проверка наличия люфтов

Как правильно подтянуть рулевую рейку: видео

1. Со стороны днища при помощи зажимных или переставных клещей зафиксируйте шток рулевого вала, входящий в корпус рулевой рейки. Попросите помощника в салоне авто немного покачать руль влево-вправо. Наличие люфтов и стуков говорит о проблемах в рулевой колонке или креплении рулевого колеса. В случае отсутствия свободного хода и посторонних звуков в таком положении и появления симптомов после отпускания вала проверяем детали рейки.
2. Попросите помощника повернуть руль влево, возьмитесь за левую (по ходу движения) рулевую тягу ближе к пыльнику, одной рукой, а второй нащупайте под пыльником шарнир. Покачивая тягу в продольном и поперечном направлении, второй рукой убедитесь в отсутствии люфта шарнира.
3. Переместите руку ближе к корпусу рейки и покачайте вал. Для более удобного доступа можно снять хомут и сдвинуть пыльник. В данном случае наличие поперечных люфтов будет указывать на разрушение опорной втулки, а продольных на повреждение зубцов рейки или шестерни рулевого вала.

Ощутить люфты также можно, попросив помощника покачивать вывешенное колесо колеса автомобиля, имитируя движение руля влево-вправо с небольшой амплитудой. В этом случае предварительно необходимо аналогичным способом убедиться в исправности рулевых наконечников и шаровых опор.

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

• наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
• запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
• увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
• неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
• явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.

Читать дальше: Запчасти на ваз 1111 ока

Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Как снять рулевое колесо: модели Volkswagen

Как устранить стук рулевой рейки «Лачетти»

На автомобилях «Шевроле Лачетти» данная неисправность появляется из-за пришедших в негодность рулевых наконечников, замена которых обойдется владельцу намного дешевле рейки. При этом все работы можно произвести самостоятельно.

На замену двух наконечников уйдет чуть более получаса. Однако это позволит сохранить средства и убедиться в качестве выполненной работы. Для замены наконечников на «Лачетти» потребуются два «накидка» на 19 и 22, ключ баллонный, домкрат. Помимо этого, стук рулевой рейки («Лачетти» 1,6 SE при этом не исключение) возникает из-за вышедших из строя стоек или втулок стабилизатора.

Таким образом, устранить названную неисправность достаточно просто. Чаще всего это можно сделать самому, не тратя лишних средств на специальные мастерские. Однако, до того, как убрать стук рулевой рейки, необходимо произвести тщательную диагностику системы.

Заедает руль Лачетти

На промежуточном рулевом валу находятся две крестовины с подшипниками — одна в салоне, а вторая в моторном отсеке. Как правило, из строя выходит именно та, которая находится под капотом из-за воздействий окружающей среды. Она хоть закрыта резиновым чехлом, но это не решает проблему полностью. Бытует даже мнение, что этот самый чехол не помогает, а наоборот, усугубляет ситуацию, препятствуя испарению влаги с крестовины и она, соответственно, начинает ржаветь и подклинивать. Поэтому некоторые удаляют защитный чехол полностью.

Но я считаю, что это ошибочное решение. Лучше набить пыльник водостойкой смазкой. Это, мне кажется, более верное решение по продлению срока службы подшипников крестовины.

Чтобы на некоторое время облегчить вращение руля, достаточно обрызгать крестовину из баллончика WD-40, а ещё лучше силиконовым спреем-смазкой. Например, такой, которой я обрабатывал резиновые уплотнители

Как это сделать не снимая защитный чехол? Очень просто. В чехле есть небольшая прорезь для стекания конденсата и т.п. Она находится внизу и, при ровно стоящих колёсах, её не видно.

Нужно провернуть руль либо вправо, либо влево и она окажется сверху

Достаточно вставить в эту прорезь трубочку от баллончика и не жалея набрызгать смазку под чехол

После этого покрутить руль вправо-влево и дать немного постоять, чтобы смазка проникла куда нужно. Как правило, после этого руль крутится без проблем.
