Двигатель 4g15 как выставить метки на грм вмт

Когда необходимо менять ремень ГРМ

При каком пробеге меняется ремень ГРМ, указано в технических документах по эксплуатации автомобиля. Как правило, это делают при плановом техническом осмотре машины. Поскольку авто разных производителей имеют свои характеристики, то и сроки замены ремня различаются, обычно это значения от 60 тыс. до 200 тыс. км.

Сравнение цен актуально на 26.04.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Основные ориентиры по срокам замены ремня ГРМ — пробег авто и время, прошедшее с момента предыдущей замены. Конечно, моделей машин очень много, различаются и марки двигателей, поэтому и сроки могут значительно варьироваться: 50-150 тыс. км либо 5-10 лет работы двигателя. Ниже дана таблица, в которой указаны интересующие нас параметры от разных производителей.

Модель автомобиля	Пробег, тыс. км
Lada Vesta	90 000
Renault Logan	90 000
Volkswagen Polo	75 000
Audi A4	120 000
Chery Tiggo 5	60 000
Mitsubishi Outlander	90 000
Volvo S60	120 000
Subaru Forester	100 000
Range Rover Evoque	130 000

Стоит упомянуть о том, что в последнее время в газораспределительных механизмах используются не просто резиновые ремни, усиленные армированием, а металлические цепи. Они, как правило, более износостойки (требуют замены при пробеге от 150 тыс. км). По мнению некоторых автопроизводителей, такую цепь и вовсе не придется заменять — настолько она надежна. Среди марок авто, где используется цепь вместо ремня, — УАЗ, BMW, Toyota, Mazda, Kia, Hyundai и некоторые другие.

Несмотря на то что ремень ГРМ закрыт защитным кожухом, нужно стараться регулярно проводить его визуальный контроль с целью оперативного обнаружения повреждений.

Если при осмотре будет найден хотя бы один из «симптомов», перечисленных ниже, то это значит, что настал момент, когда нужно менять ремень ГРМ:

• На ремне появились трещины.
• Разлохматились края ремня.
• Ременные зубцы расслоились, стерлись или повредились иным образом.
• На ремне видны признаки прижога или потертости.
• Детали, находящиеся в контакте с ремнем, либо защитный кожух покрыты темной резиновой пылью.

Имеется еще несколько показателей, говорящих о том, что, возможно, пора производить замену ремня ГРМ:

• В работе системы зажигания происходят сбои, наблюдается троение двигателя либо его запуск совершается не с первого раза. Причиной этого может быть то, что зубец ремня встает не на свое место на шкиве, а воспламенение топлива происходит раньше или позже, чем нужно.
• Из выхлопной трубы выходит дым черного цвета, указывающий на то, что, возможно, ремень ГРМ ослабился, из-за чего топливо сжигается не полностью, а его догорание происходит в выхлопной системе. В итоге температура чересчур повышается, что может привести к порче катализатора.
• Щелчки или звуки, напоминающие тиканье часов, что нехарактерно для нормального двигателя. Чем выше число оборотов двигателя, тем громче могут быть звуки. Среди причин их возникновения – как значительный износ ремня ГРМ, так и повреждения генератора либо подшипника водяной помпы.
• Отсутствие запуска двигателя при вращении стартера вследствие вероятного разрыва ремня ГРМ.
• Следы подтекания масла или антифриза в области кожуха, защищающего ремень. Источником масла может быть сальник коленчатого вала, а антифриза — водяная помпа. Когда эти вещества попадают на ремень, это означает, что его нужно менять, а вместе с ремнем ГРМ — еще и ролики со шкивами.

Опытные автомеханики рекомендуют заменять ремень ГРМ чаще, чем это указано в инструкциях от производителя: раз в 3 года при условии, что за год в среднем машина пробегает 15 тыс. км. Другими словами, замена нужна каждые 40-45 тыс. км пробега. Таким образом, увеличивается вероятность не допустить разрыва ремня, а значит, будущий ремонт обойдется дешевле.

Если пробег у автомобиля маленький, но с момента установки ремня ГРМ прошло уже больше 7-8 лет, то его также рекомендуется заменить. Дело в том, что резина, из которой ремень изготовлен, имеет срок эксплуатации и со временем теряет свои свойства, а значит, с каждым годом риск разрыва ремня и дорогого ремонта увеличивается. Целесообразно и удобно вместе с ремнем заменить также и водяную помпу.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

• ослабить хомут, отделить трубку сапуна от воздушного фильтра;
• вытащить шланг воздушного фильтра;
• скинуть трос подсоса;
• изъять привод газовой заслонки;
• вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
• установить распределительный вал в конец сжатия цилиндра номер 4;
• ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

• отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
• снять цепь, подвесить её на проволоку;
• открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

• смазать постель чистым маслом;
• установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
• завернуть болты упорного фланца, используя ключ на «10»;
• закрутить фиксаторы, действуя по той же схеме — через один;
• поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
• затянуть крепёжный болт звёздочки, используя ключ на «17»;
• установить стопорную шайбу;
• задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

• изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
• клинит коленвал.
• клинит помпа (самое распространенное явление).
• клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
• откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

Замена ремня ГРМ Шевроле Авео 1.4 16v поколение T250

Чтобы обеспечить автомобилю долгую и бесперебойную работу, надо время от времени проводить диагностические процедуры и вовремя менять изношенные детали. Одна из регламентируемых процедур на Шевроле Авео 1.4 является замена ремня ГРМ. Здесь вы сможете изучить самую подробную инструкцию того, как это можно сделать самому без привлечения специалистов.

Ремень ГРМ представляет собой этакие гибкий обруч из резины, укрепленный металлическим каркасом. Он соединяет распределительный и коленчатый валы, таким образом обеспечивая работу поршней и клапанов. Ремень препятствует встрече поршней и клапанов, поэтому он очень важен. Но в случае его обрыва встреча этих деталей становится неизбежной, и это обязательно приведет к загибанию клапанов, а это уже очень серьезная неисправность. Чтобы этого не случилось, необходимо производить диагностические процедуры и менять детали своевременно. Замену ремня обязательно нужно производить, если обнаружатся следующие дефекты:

• поверхность покрыта трещинами;
• зубья повреждены или изношены;
• материал начал расслаиваться;
• торцы обтрепались;
• на поверхности замечены масляные подтеки.

Рекомендации по сроку и материалам

Лучше вместе с ремнем заменить помпу и натяжной ролик. Конечно, можно их и оставить, если на поверхности нет явных следов износа или повреждения. Если на ремне обнаружены масляные подтеки, то причина подтекания масла кроется в сальниках. Это значит, что их тоже нужно заменить. Если этого не сделать, масло будет продолжать капать и на новый ремень, что очень скоро приведет к его разъеданию.

Производитель Шевроле Аверо говорит, что ремень ГРМ следует менять через 50 000 километров. Придерживайтесь этих рекомендаций, но время от времени проводите диагностику состояния узла, так как преждевременный износ исключать не стоит.

Процедура замены ремня

Чтобы было удобно работать, автомобиль лучше поставить на эстакаду, но можно и просто приподнять его при помощи домкрата. Перед началом работ следует убедиться, что двигатель остыл. Автомобиль должен стоять на ручном тормозе, а задние колеса зафиксированы. Для этого можно использовать обыкновенные кирпичи.

Итак, начинаем. Первым делом надо обесточить машину. Для этого откручиваем отрицательную клемму аккумулятора. Не забывайте этого делать, так как этого требует безопасность производства работ. Чтобы обеспечить нормальный доступ к узлу, необходимо снять воздуховод и корпус воздушного фильтра. Теперь берем домкрат и выкручиваем кронштейн силового агрегата. Сейчас демонтируем переднее колесо справа и силовую опору. Фиксируем маховик, для чего используем отвертку с плоским наконечником. Отворачиваем болт крепежа коленчатого вала. Приготовьтесь к тому, что выкрутить его будет непросто.

Когда болт все же выкрутится, снимаем шкив. Снимаем натяжной ролик и смотрим на его состояние. Если заметны следы износа, ролик также придется заменить. Снимаем обе крышки ГРМ. Теперь совмещаем метку на ремне с прорезью на кожухе. Для этого наживляем болт шкива и проворачиваем его.

Точно так же нужно совместить метки на шкиве и кожухе ГРМ. Далее нам потребуется немного ослабить болты, которыми крепится водяной насос. Делается это для того, чтобы можно было провернуть по часовой стрелке помпу. Таким образом мы значительно ослабим натяжение ремня. Производим демонтаж зубчатого ремня. Теперь нам необходимо снять ролик натяжения, предварительно отвернув болт, которым он крепится. Производим установку нового ролика.

Возможно, придется заменить и водяной насос. Принимаем решение, проведя его визуальный осмотр. Если замена необходима, снимаем защиту насоса и шестеренки распределительных валов. Когда помпа будет заменена, шестерни и защита ставится на место. Теперь устанавливаем и натягиваем новый ремень.

Поворачиваем водяной насос по часовой. Таким образом мы натягиваем ремень привода. Следите за тем, чтобы метка на натяжном ролике совпала с меткой на креплении, держащем натяжитель. Не стоит лениться, и лучше еще раз проверить правильность совпадения всех меток

Это очень важно, и если налицо несовпадение, процедуру придется повторить

После этого заводим автомобиль и слушаем, как он работает. Если все работает нормально, начинаем производить сборочные работы в обратном порядке. Так мы сэкономим деньги на ремонте автомобиля в автомастерской и получим необходимый навык ремонта, который так необходим каждому автолюбителю.

Как выставить метки ГРМ

Теперь необходимо выставить метки ГРМ. На шкиве коленвала имеется метка в виде треугольника. Ее необходимо совместить с вырезом на крышке.

При этом должны совпасть метки на шкивах распредвалов

Обратите внимание на метку на правом (выпускном распредвале)

Метки должны смотреть четко друг на друга и быть строго по центру. Можно даже взять линейку и приложить ее к центрам болтов. Метки должны быть на одной оси с линейкой

Внимание! Вращайте двигатель только за болт коленвала, а не за болты распредвалов. Примечание

Чтобы было легче вращать коленвал, необходимо выкрутить свечи зажигания

Примечание. Чтобы было легче вращать коленвал, необходимо выкрутить свечи зажигания.

Замена ремня ГРМ на 4G15GDI в полевых условиях.

1. Как правильно выставить метки на шкивах распредвалов и коленчатого?

2. Как совмещать метки на коленвале (на механике я раньше крутил вывешенное переднее колесо на 5-ой передаче)? Как с автоматом и 4WD крутить коленвал для совмещения меток?

3. Читал про «болезнь» 4G15 — люфт зубчатого шкива коленвала. Как её дефектовать и потом устранить? Замена шкива или крепежа?

4. Могу ли я перепутать положение шкивов на распредвалах и коленвале после их снятия для замены сальников или там стоит защита от дураков?

5

На что ещё необходимо будет обратить внимание человеку первый раз меняющему ремень ГРМ на 4G15 GDI?. Заранее всем спасибо и простите, если мои вопросы показались вам дурацкими

Заранее всем спасибо и простите, если мои вопросы показались вам дурацкими.

Всё-таки хотелось бы мануал зыркнуть.

источник

Последовательность и рекомендации

Для исправной работы мотора, данную работу необходимо совершать при теплом двигателе. Если Вы делаете это при холодном — необходимо оставлять недотяг, поскольку после прогрева ремень подтягивается. Если же перетянуть ремень на холодном силовом агрегате — последний будет работать с вполне ощутимыми шумами. Все операции, связанные с заменой ремня производятся согласно нижеуказанной последовательностью:

1. Для начала необходимо снять верхнюю пластиковую крышку.
2. Далее устанавливаем автомобиль на домкрат и демонтируем переднее колесо справа.
3. Нижнюю часть двигателя закрывает кожух, его тоже снимаем.
4. Верхняя часть кожуха привода ГРМ удерживается тремя болтами на 10. Выкручиваем их и корректируем положение шестеренок так, чтобы совпали метки на них.
5. Следующим шагом будет демонтаж ремня привода генератора, который также влияет на гидроусилитель и кондиционер. Для того, чтобы ослабить его натяжение необходимо повернуть натяжной ролик по часовой стрелке.
6. Далее необходимо выкрутить нижний шкив коленчатого вала. Рекомендуется запомнить расположение метки нижней шестерни в ВМТ цилиндра № 1.

7. Для замены ремня также снимается правая опора мотора. Последний же размещается либо на траверсе, либо на домкрате.

8. Демонтируем вторую половину кожуха.
9. После этого необходимо снять кронштейн опоры силового агрегата, тем самым открывая доступ к роликам.
10. Далее снимаем ролики и собственно сам ремень газораспределительного механизма.
11. При установке нового ремня необходимо контролировать расположение меток. Натяжение же совершается при помощи поворота помпы. При этом выступ, который находится на подвижной части на натяжном ролике, должен совпадать с аналогичным на неподвижной.
12. Для того чтобы проверить правильность сборки — поворачиваем коленвал дважды и опять корректируем расположение меток.
13. Сборку всего механизма совершаем в обратном порядке.

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру. Так, размер сальника распределительного вала для Шевроле Круз составляет: 35×48×7R . Но, рекомендуется покупать детали именно под автомобили.

Оригинал

55563374 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов. Средняя стоимость составляет до 500 рублей за 1 штуку, если речь идет о изготовлении GM.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для Шевроле Круз

Стоимость, в рублях

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

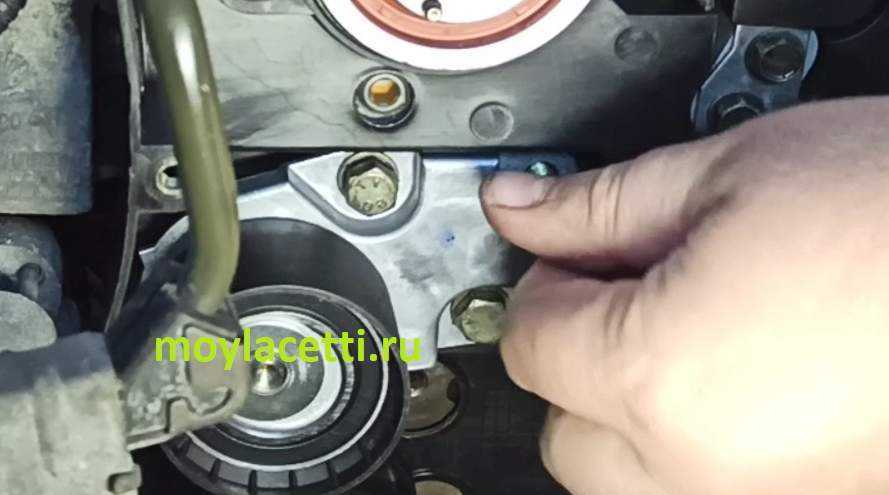

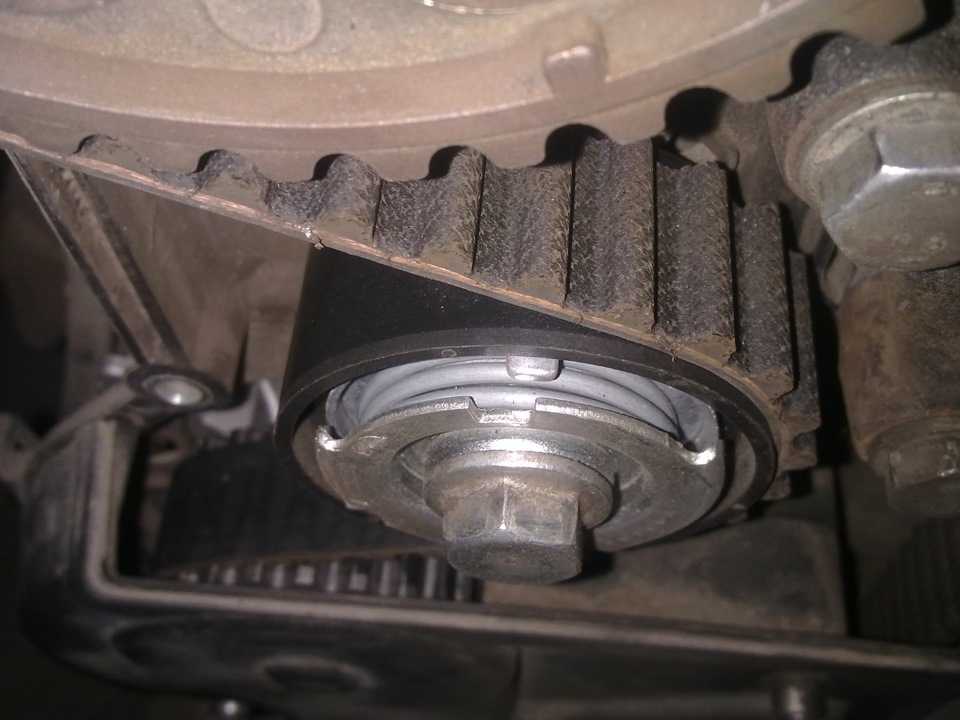

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Важно! Натяжение ремня необходимо производить или проверять только на не прогретом теплом двигателе и при совмещении всех меток (на коленчатом валу и распредвалах). Если метки не совместить, тогда указатель натяжного устройства будет установлен не корректно. Фраза «теплый двигатель» означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов

Фраза «теплый двигатель» означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов.

Если, например, меняете при температуре -5 градусов, тогда необходимо оставить небольшой недотяг. Если на холодном двигателе (низкой температуре окружающего воздуха) сразу установить необходимое натяжение, то после прогрева мотора могут наблюдаться посторонние шумы в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм).
1. Снимаем ремень привода вспомогательных агрегатов,
2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

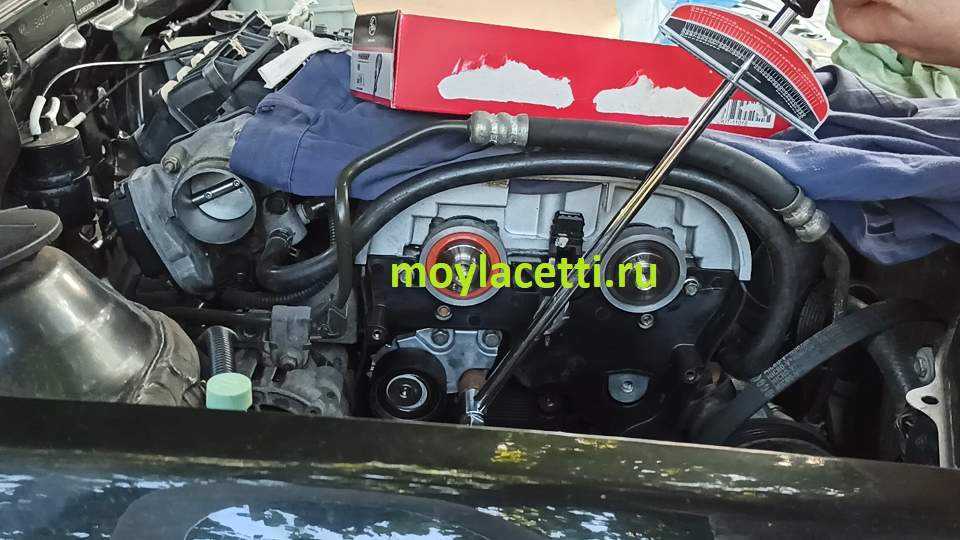

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

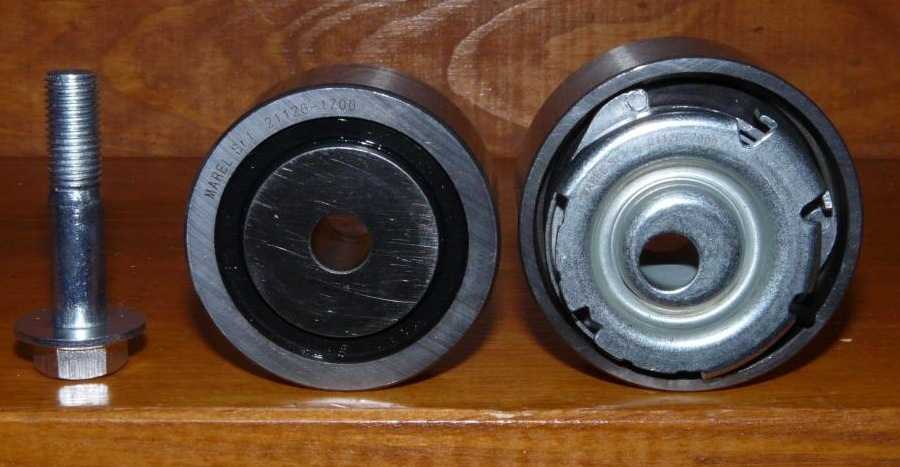

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала. После установки ремня привода ГРМ, регулируем его натяжение (см

выше)

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Замена сальников распредвалов и коленвала

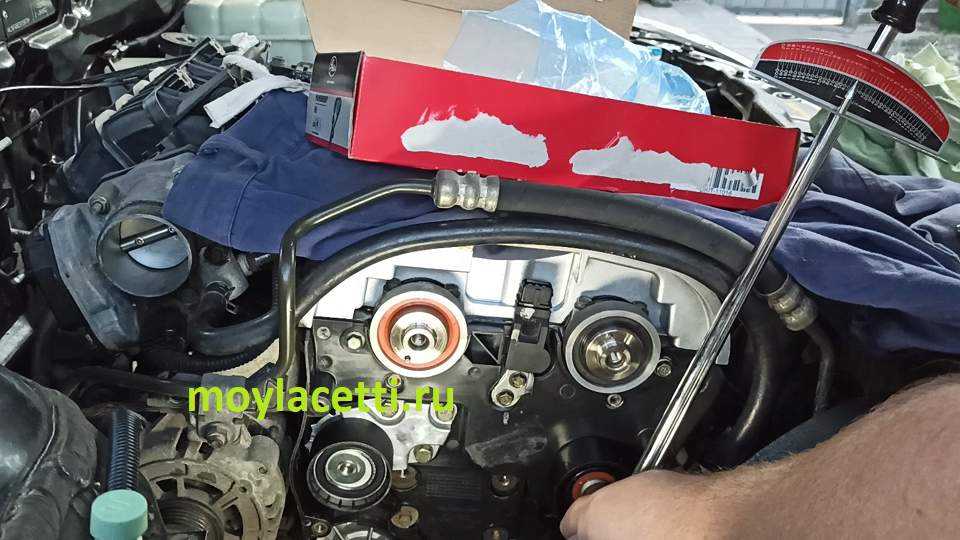

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

Обрабатываем ВД-40

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

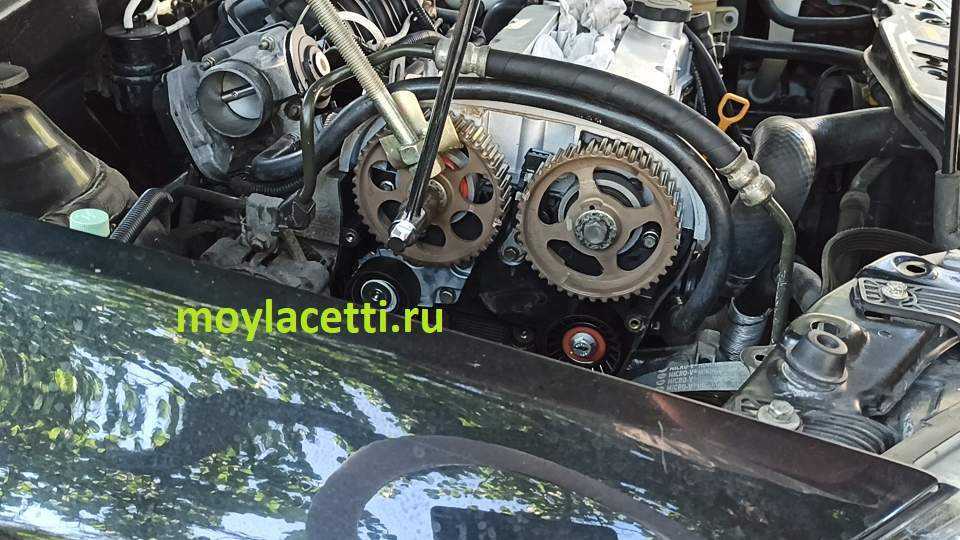

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

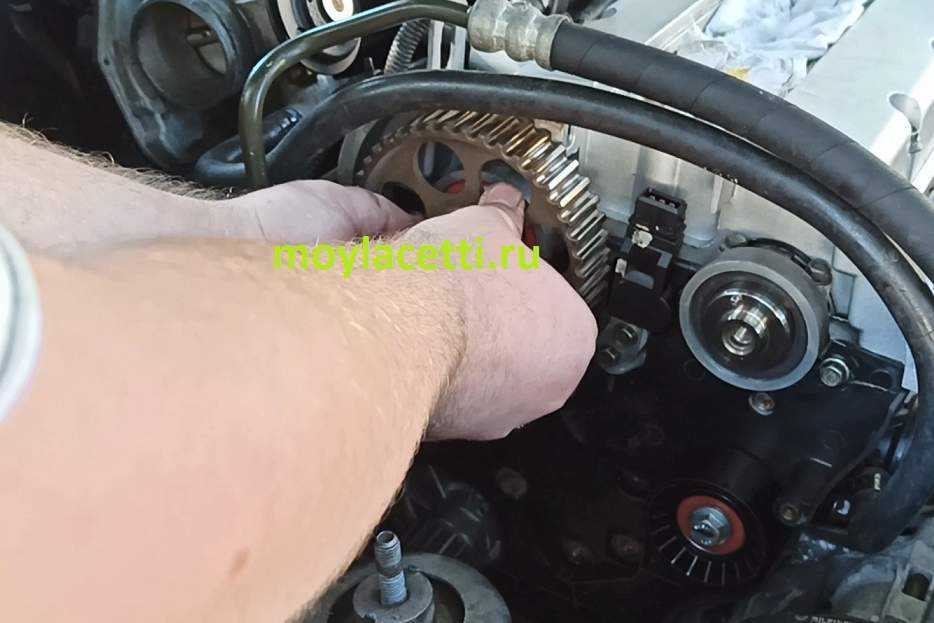

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

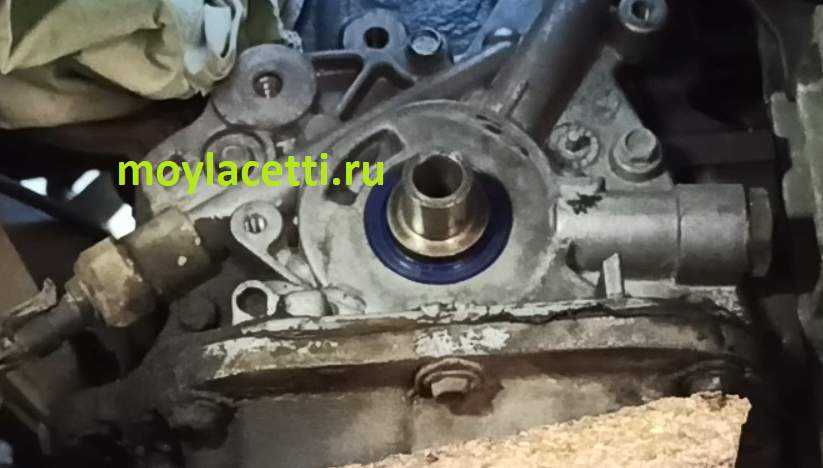

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Что рекомендуется менять в первую очередь

Обязательно, эксперты рекомендуют менять все другие ремни вспомогательного типа, так как логически это оправдано. Другими словами, надо помнить, что срок службы ремней практически одинаковый, и если пришлось заменить ремень грм, вероятнее всего, придется это сделать и в отношении ремня генератора и т.д.

Обязательна замена уплотнителя. Он выполняет роль защиты от протекания смазки из клапанной крышки. А если на ремень попадет масло, то каким бы новым он ни был, вскоре ему опять придет конец. Чтобы замена ремня грм не стала бесполезной тратой денег, надо позаботиться и о прокладке данного типа.

Сальники меняются по той же причине. На них возложена миссия удержания смазки в распред- и коленвалах.

Болт шкива коленвала

Шкив коленвала фиксируется болтом, который тоже попадает в зону риска. Он считается одноразовым, потому что имеет большой момент затяжки.

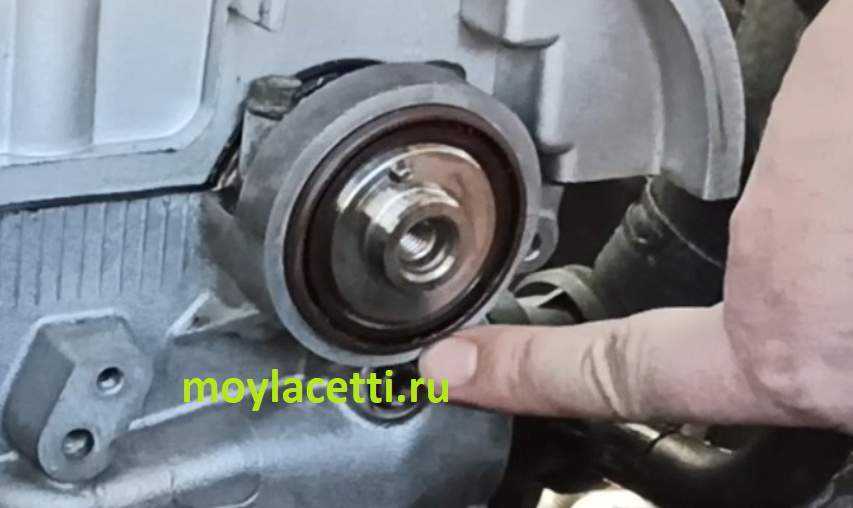

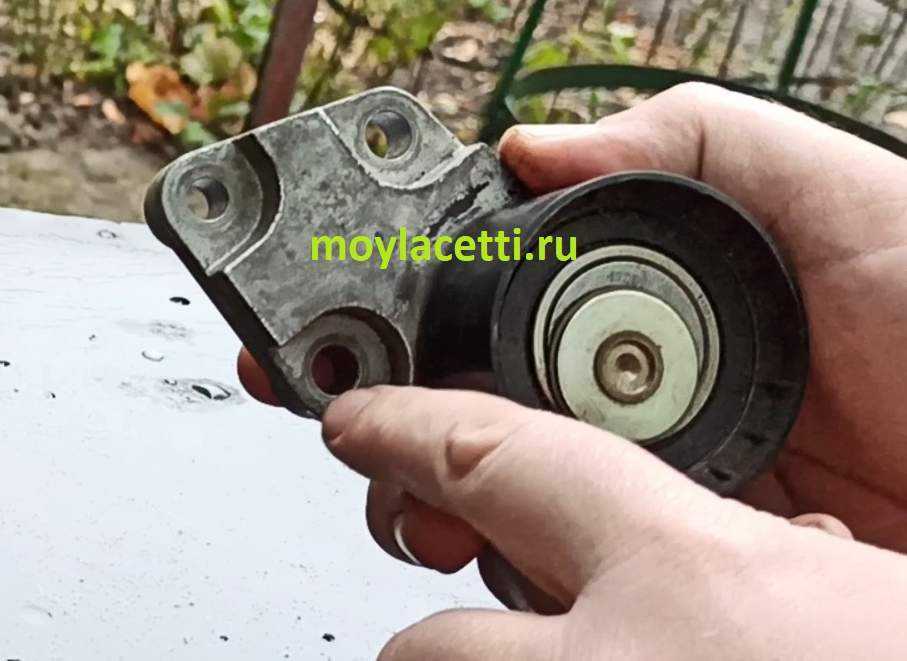

Одновременно с ремнем меняют также ролик-натяжитель. Данный элемент выполняет важную функцию, удерживая ремень в строго определенном натянутом положении. Если он выходит из строя, то функционирует уже неправильно, ремень становится криво и быстро рвется.

Насос СО или просто помпа – считается тоже элементом из зоны риска, заменяющихся при одновременной замене ремня грм. Утечка ОЖ быстро приведет к порче ремня.

Основные 9 причин почему съедает ремень ГРМ

Существует огромное количество причин сползания ремня и его
износа, но так же существуют и основные виновники этой проблемы, которые
описаны ниже.

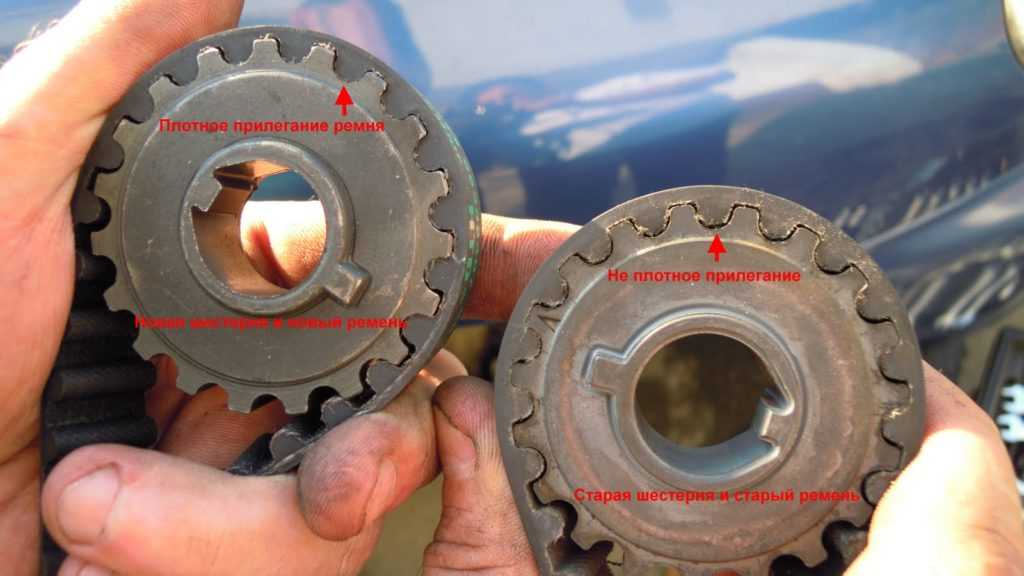

Некачественный ремень

Как известно подделок на автомобили отечественного
производства довольно много и нарваться на подпольно изготовленный ремень ГРМ
очень просто. Поддельный ремень может иметь неправильную форму, а именно
овальный центр или же наоборот какой-либо из краев может быть неровной, похожей
на конус, что приведет к неизбежному перекосу ремня и в скором времени его
сползанию в разные стороны. Такие проблемы встречаются из-за неправильной или
нарушенной технологии производства ремней.

Натяжение ремня

Неправильное натяжение ремня способствует быстрому съеданию
ремня или же его обрыву, что может привести к печальным последствиям и
дорогостоящему ремонту ДВС. Необходимо натягивать ремень правильно, соблюдая
рекомендации завода изготовителя.

Болт и шпилька ролика

Шпилька и болт необходимы для фиксации натяжного и обводного
ролика ГРМ. При их перекосе соосность элементов механизма нарушается,
вследствие чего ремень начинает гулять по шкивам, что приводит к его быстрому
износу.

Резьба

Резьба в головке блока цилиндров или же самом блоке может
быть повреждена, что приведет к неизбежному перекосу шпильки или болта
фиксирующего ролики. А как описано выше перекос данной шпильки грозит и
перекосу ремня и сползанию его в сторону перекоса.

Помпа

Помпа имеет в своей конструкции подшипник, который подвержен
фактору старения и со временем может немного наклонить шкив водяного насоса,
что приведет к сползанию ремня и его съеданию.

Неправильно установленная помпа

При замене помпы возможно, что какой-то из болтов ее
крепления будет затянут слабее, что под воздействие натяжения ремня может
привести к ее перекосу.

Износ роликов

Ролики ГРМ в новых модификациях автомобилей ВАЗ изготавливаются
из пластика. Данный пластик хоть и является сверхпрочным, но все же подвержен
износу и со временем может износиться в форму конуса, что может привести к
сползанию ремня ГРМ.

Износ шестерни распредвала

При пробеге достигающим 150 тысяч км, износ шестерней
распредвала обычное дело. Данная проблема встречается довольно часто по
достижению данного пробега.

Износ шестерни коленвала

Наиболее вероятная проблема съедания ремня ГРМ это шестерня
коленчатого вала. Под воздействием различной грязи и песка, которая попадает
под ремень и изнашивает шестерню, что неизбежно приведет к перекосу, съеданию и
износу ремня.

Функции ремня ГРМ в автомобиле

Основное назначение ремня привода газораспределительного механизма (ГРМ) — синхронизировать работу распредвала и коленвала, гарантируя при этом абсолютное совпадение рабочих тактов двигателя. Иными словами, открытие и закрытие клапанов происходят точно в соответствии с положением поршня.

При воспламенении в цилиндре топлива поршень опускается, проворачивая при этом коленчатый вал, который в то же время вращает распределительные валы, отвечающие за работу клапанов. Закрываются впускные клапаны, а на очередном такте при возвращении поршня на место открываются клапаны выпускные. Такой принцип работает на всех тактах.

Сбои в синхронности данного процесса приводят к поломкам двигателя, таким как вибрации, затрудненный пуск, снижение мощности, провалы тяги и т. д. Причиной этого может быть растяжение ремня ГРМ, при котором его зубцы неправильно ложатся на шкив.

Хуже всего, если ремень ГРМ оборвался. Это приводит к тому, что клапаны задерживаются в одном положении, тогда как коленчатый вал продолжает вращение по инерции, а поршни двигаются вверх до упора. Обычно обрыв ремня приводит к поломкам поршней и клапанов, но иногда возможны повреждения коленвала, головок блока цилиндров или самого блока. Ремонт тогда влетит в копеечку. Впрочем, в двигателях некоторых автомобилей предусмотрены выемки, защищающие клапаны. Это ситуация, когда менять нужно только ремень ГРМ.

Натяжной ролик ГРМ Лачетти

Если присмотреться, то у ролика одно отверстие 8 мм, а два 9 мм

Это позволяет его немного смещать при установке. Казалось бы немного, но это действительно нередко помогает снизить шум от ролика. Причем в конкретных ситуациях положение может быть разным, но самое «тихое» положение, это когда мы ролик прижимаем к верху при установке. Но бывает и наоборот. Поэтому, если ролик издает шум, тогда можно поиграться с его положением.

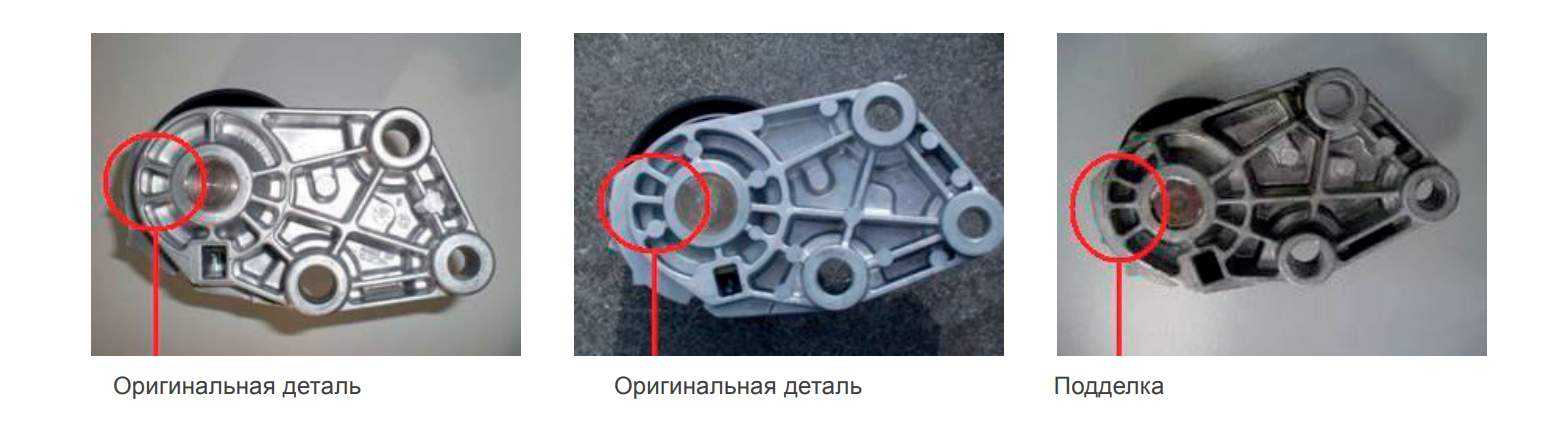

Что касаемо подделок, то вот как выглядит оригинал и подделка

В общем , устанавливаем ролик и обтягиваем его болты 25 Нм

Устанавливаем обводной ролик и обтягиваем 40 Нм

Бытует мнение, что этот ролик необходимо сажать на фиксатор резьбы. Но лично я не сторонник всевозможных фиксаторов. Всю жизнь обслуживал автомобили без применения каких-либо фиксаторов. Ничего не загрязняет резьбу и при следующем обслуживании все откручивается без больших проблем.

Устанавливаем шкивы распредвалов

Затягиваем болты усилием 67 Нм

Важно. Будьте аккуратны. Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне

Только не забудьте!

Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне. Только не забудьте!

Номера запчастей

Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.

Ремень

В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.

Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.

У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.

Оригинал

Выпускается компанией General Motors под артикулами 96183108.

Производитель	Артикул	Средняя цена
Для 1.4-1.6
General Motors	96183108	1293
Для 1.8
General Motors	96309968	1338

1.4-1.6

Производитель	Артикул	Средняя цена
ДЛЯ 1.4-1.6
ACDELCO	6K739	2127
AE	MVB1875R6	1791
AMD	AMDBL162	452
AMIWA	2905019	711
AYWI	AW2130318	577
BANDO	6PK1875	1245
BLUE PRINT	AD06R1870	730
BOSCH	1987946077	624
BRAVE	BRTB19	369
CONTITECH	6PK1873	902
DAYCO	6PK1873	642
DONGIL	6PK1875	612
FINWHALE	BP6PK1873	728
FLENNOR	6PK1873	800
FRANCECAR	FCR6PK1875	600
GATES	6PK1873	845
GLOBELT	6PK1873	634
GRAND PRIX	6PK1873	380
HUTCHINSON	1870K6	691
JAPANPARTS	DV6PK1875	1547
KLAXCAR FRANCE	6PK1875	614
LYNX	6PK1873	530
MANDO	6PK1875	721
METZGER	6PK1873	1068
MEYLE	500061870	571
MILES	AD15003	465
MITSUBOSHI	6PK1875	954
NEKO	6PK1880	565
OPTIBELT	6PK1870	1237
POSCO DAEWOO	96183108	861
QUINTON HAZELL	QBR61875	450
RIB TOP	6PK1870	665
SCT	6R435	429
SKF	VKMV6PK1875	1003
STELLOX	601873SX	418
TRIXET	T9092	870
TRUCKTEC AUTOMOTIVE	819074	650
TSN	1014351873	426
UNICORN	CEBC006	424
