Стеклоподъемники без зажигания

Конструктивные особенности стеклопоъемников «Десятки»

Что представляет собой схема электростеклоподъемника в ВАЗ 2110, по каким причинам двигатель или блок управления СП не работает, как произвести замену и как подключить устройство? Для начала рассмотрим конструктивные особенности СП, которые могут различаться с учетом того, в каких конкретно дверях они используются.

Несмотря на эти различия, СП в большинстве своем состоят из одинаковых элементов, рассмотрим на примере электрических систем:

1. Мотор редуктор или привод. С учетом электросхемы, благодаря этому устройству осуществляется подача сигнала, необходимого для поднятия стекла.
2. Желобки. Эти составляющие элементы находятся на внутренней поверхности рамки двери. Основное назначение желобков заключается в удержании стекла в определенном положении и предотвращении его наклона.
3. Рельсы. Рельсы применяются в качестве направляющих элементов, использующихся для перемещения стекла. Устанавливаются эти компоненты в корпусе двери.
4. Поднимающий механизм с шестернями.
5. Уплотнитель. Резиновый уплотнитель позволяет ограничить перемещение стекла вверх либо вниз.
6. Проводка. Ее схема может отличаться в соответствии с разновидностью СП, но в любом случае, именно с помощью проводки осуществляется передача сигналов от блока управления на моторчик редуктора.
7. Сам блок управления с кнопками, которые передает импульс о необходимости открытия либо закрытия стекла.

Отдельно нужно сказать о приводах — в зависимости от типа СП приводы могут быть разными:

Замена стеклоподъемника на ваз 2107

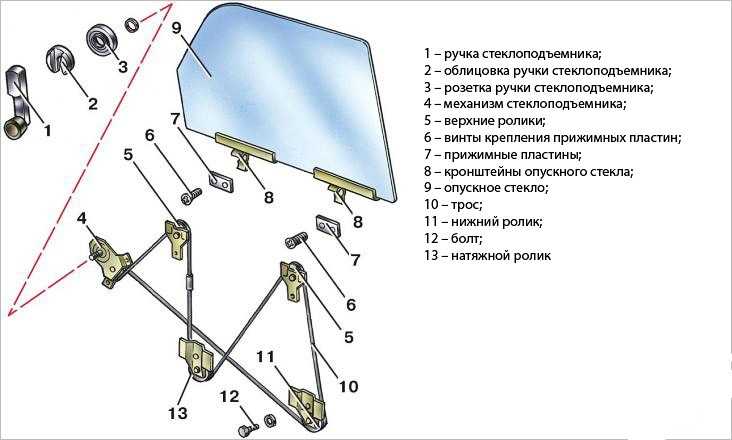

1. Устройства механического типа. Механические устройства конструктивно состоят из обычных элементов, нескольких шестеренок и рукоятки. Для того, чтобы переместить стекло в определенное положение, водителю или пассажиру придется повернуть эту рукоятку по или против часовой стрелки. На вал привода будет оказана нагрузка, что позволит приподнять либо опустить стекло.
2. Также привод может быть электрическим. Электрический девайс имеет более сложное устройство, по сравнению с механическим. В конструкцию такого СП входят редуктор, барабан, модуль управления и т.д. Как сказано выше, для соединения всех компонентов применяется электроцепь, которая всегда должна быть в рабочем состоянии. Управление системой после подключения производится благодаря кнопкам на блоке.

Следует отметить, что сами по себе СП могут подразделяться и по типам самого механизма подъема. Первыми стали использоваться тросовые механизмы, но со временем из-за множественных недостатков, таких как медленная работа и низкий срок службы, им на смену пришли реечные. В отличие от тросовых, реечные работают значительно быстрее, но более громко, при этом их ресурс эксплуатации значительно выше в силу надежности конструкции.

Механическая проблема

После проверки всех участков электрической цепи и убеждения в том, что все работает, но моторчик стеклоподъемника ВАЗ 2110 не функционирует, дело может быть именно в нем.

Включите зажигание и нажмите на кнопку опускания стекла. Не отпуская ее, постучите по двери. Если окно сдвинется, меняйте щетки в моторе. Исправить неисправность можно после снятия мотора и вытаскивания ротора из него. Вы заметите нагар, который необходимо счистить мелкой наждачкой.

Следующая неполадка в электростеклоподъемника ВАЗ 2110, связанная с механикой, проявляется следующим образом: если вы услышите жужжание после нажатия на кнопку открытия окна, но стекло будет стоять при этом на месте или опускаться рывками, дело в износе шестеренки редуктора. Ее необходимо заменить, подобрав аналогичную деталь.

Еще одна механическая неисправность стеклоподъемника такова: механизм работает, но издает посторонний шум. Что делать в таком случае мы расскажем чуть ниже.

Иногда стекло в отечественном автомобиле опускается, но не поднимается, но руками его можно закрыть. В этом случае проблема снова в тросике, который мог соскочить с направляющей.

Если стекло при закрывании прыгает или движется рывками, оно может быть перекошено или в рельсы попал какой-нибудь мусор. Также можно попробовать просто смазать все движущиеся детали, особенно направляющие, а затем отрегулировать механизм.

Стеклоподъемники без зажигания

Подробности

Категория: Ремонт

Опубликовано 27.06.2014

Многим знакома ситуация – Вы приехали домой, заглушили автомобиль, вытащили ключи зажигания и после этого заметили, что не закрыли окна. А при выключенном зажигании электростеклоподъемники не работают. Придется снова доставать ключи, включать зажигание и закрывать окна.

На некоторых автомобилях, а точнее на тех, стеклоподъемники которых работают через реле, можно сделать работу стеклоподъемников без зажигания. Это относится в частности к автомобилям Лада Калина и Лада Приора в комплектациях «стандарт» и «норма» (кроме тех, где за работу стеклоподъемников отвечает блок комфорта).

Для начала, нужно понять, как работает реле стеклоподъемников. Говоря простым языком, в нем есть два контакта, которые размыкаются при выключении зажигания и не позволяют пользоваться стеклоподъемниками.

Таким образом, чтобы стеклоподъемники работали без зажигания, нужно, чтобы эти два контакта были постоянно замкнутыми. Для этого многие используют различные перемычки из подручных материалов, однако есть более простой способ. Рассмотрим его на примере автомобиля Лада Калина.

Для работы нам понадобятся всего два инструмента – тонкая отвертка и изолента.

Открываем монтажный блок слева от руля и вынимаем реле стеклоподъемников.

Далее необходимо снять крышку с этого реле. Для этого на корпусе реле есть два паза, их можно аккуратно отжать тонкой отверткой.

Сняв крышку, можно увидеть эти два контакта.

Чтобы замкнуть их, прижимаем верхний контакт и плотно затягиваем корпус реле изолентой, которая прижмет его и не позволит контактам разомкнуться.

После этого закрываем реле снятой крышкой до характерного щелчка. Устанавливаем реле обратно в монтажный блок и проверяем работу стеклоподъемников.

https://youtube.com/watch?v=bmDpxNHcv_A

Основные неисправности механизма и способы их устранения

В случае неисправности не каждый водитель захочет разбираться в устройстве и ломать голову над причиной поломки. Однако в большинстве случаев можно обойтись без того, чтобы купить новый привод и поставить его на место старого. Дефицита в механизмах вовсе нет, на рынке может повстречаться масса различных фирм, однако все же перед тем, как тратить деньги, стоит найти причину и устранить ее. Возможно она банальна — «внутренности» стеклоподъемника запылились и стоит их прочистить, чтобы моторчик вновь принялся за работу.

Часто причиной поломки могут быть некачественные детали, из которых изготовлен механизм. Это часто приводит водителей в бешенство: ведь снимая обшивку двери и извлекая механизм, они обнаруживают, что половина деталей, в том числе и шестерня в редукторе, изготовлена из пластмассы. После долгой работы зубья на шестерне ломаются, образуя пробел, и из-за этого стекло намертво застывает в том положении, в котором было остановлено. В этом случае «вылечить» устройство никак нельзя, и придется приобретать новый стеклоподъемник с более качественными деталями.

Мотор стеклоподъемника

Еще одной популярной проблемой может быть щетка электромотора. В случае трения она истончается. Эти щетки являются проводником тока к ротору, и не только из-за трения, но и из-за проводимости тока в местах соединения контактов могут сильно истончиться и неплотно прилегать к якорю. В таком случае – если щетки вышли из строя – их необходимо заменить.

Как уже говорилось выше, часто причиной возникновения поломки является пыль. Попав в контакты в моторчике, она может заблокировать поступление тока на обмотку. В таком случае мотор-редуктор не сможет совершать действие.

Чтобы решить эту проблему, потребуется лишь тщательная очистка контактов

Делать это следует осторожно, чтобы не поломать проводки. Ведь, если повредить контакты сильнее, исправить ситуацию будет не так легко

Конечно, есть и другие проблемы. Возможно, дело в электрической цепи или предохранителях.

Стеклоподъемник для задней двери автомобиля

Перестали работать ВСЕ 4 стеклоподъёмника на 2110

Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

• выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
• разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
• короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
• неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
• перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Работа стеклоподъемников без зажигания

Электрические стеклоподъемники (ЭСП) в штатном режиме не будут работать при выключенном зажигании в автомобиле. Это неудобно в тех случаях, когда водитель вынул ключи и отошел от машины, а пассажир в салоне не сможет в это время опустить стекло. Поэтому приходится распахивать двери. Поднять стекла на дверях также не получится, так как двигатель заглушен и нет контакта в электросети. Специалисты могут подключить ЭСП без зажигания несколькими методами. Выбор способа монтажа зависит от индивидуальных предпочтений мастера автосалона.

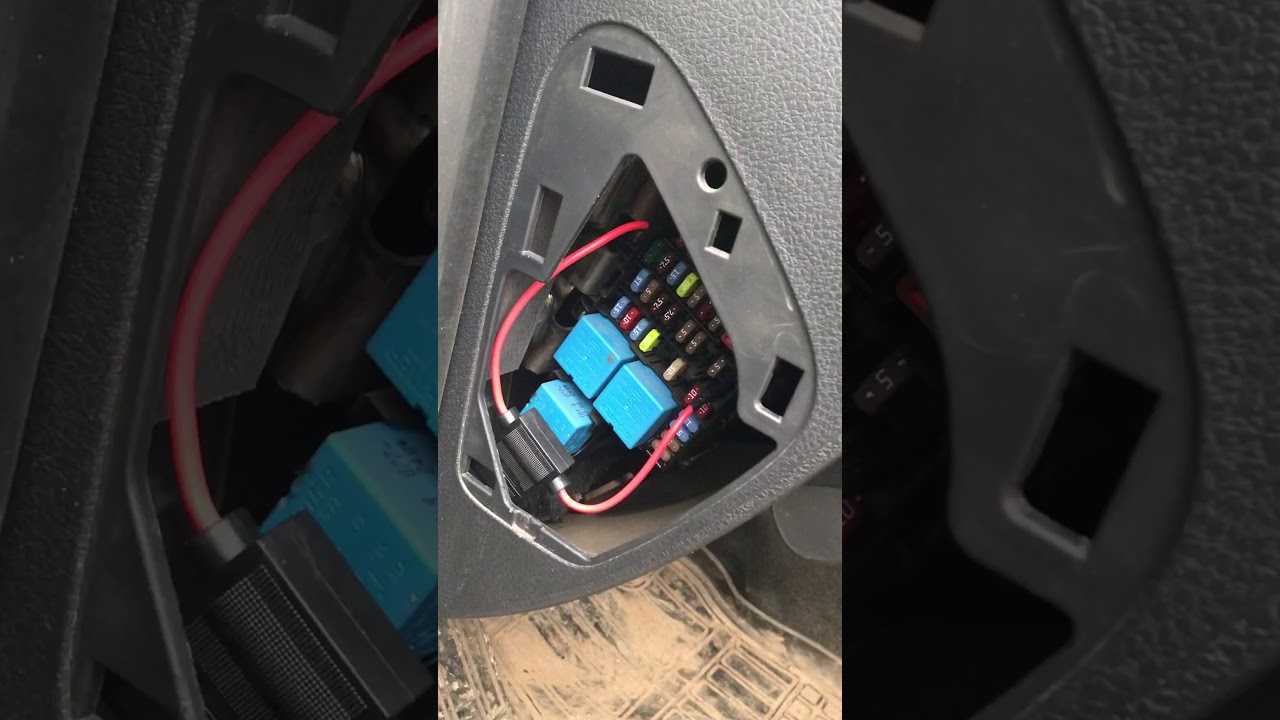

Первый способ подключение заключается в том, чтобы заставить ЭСП работать не от системы зажигания автомобиля. Для этого достаточно соединить пару контактов реле электростеклоподъемников. Это реле находится с левой стороны или по центру в монтажном блоке, к тому же оно навесное.

Это самый популярный и легкий метод подключения стеклоподъемников. Однако, он не очень безопасен и эстетичен.

Второй способ подключения похож на первый. Специалист автомастерской точно также замыкает пару контактов реле, но делает это не снаружи, а внутри. Тут имеет место небольшая доработка мастером реле электрических стеклоподъемников.

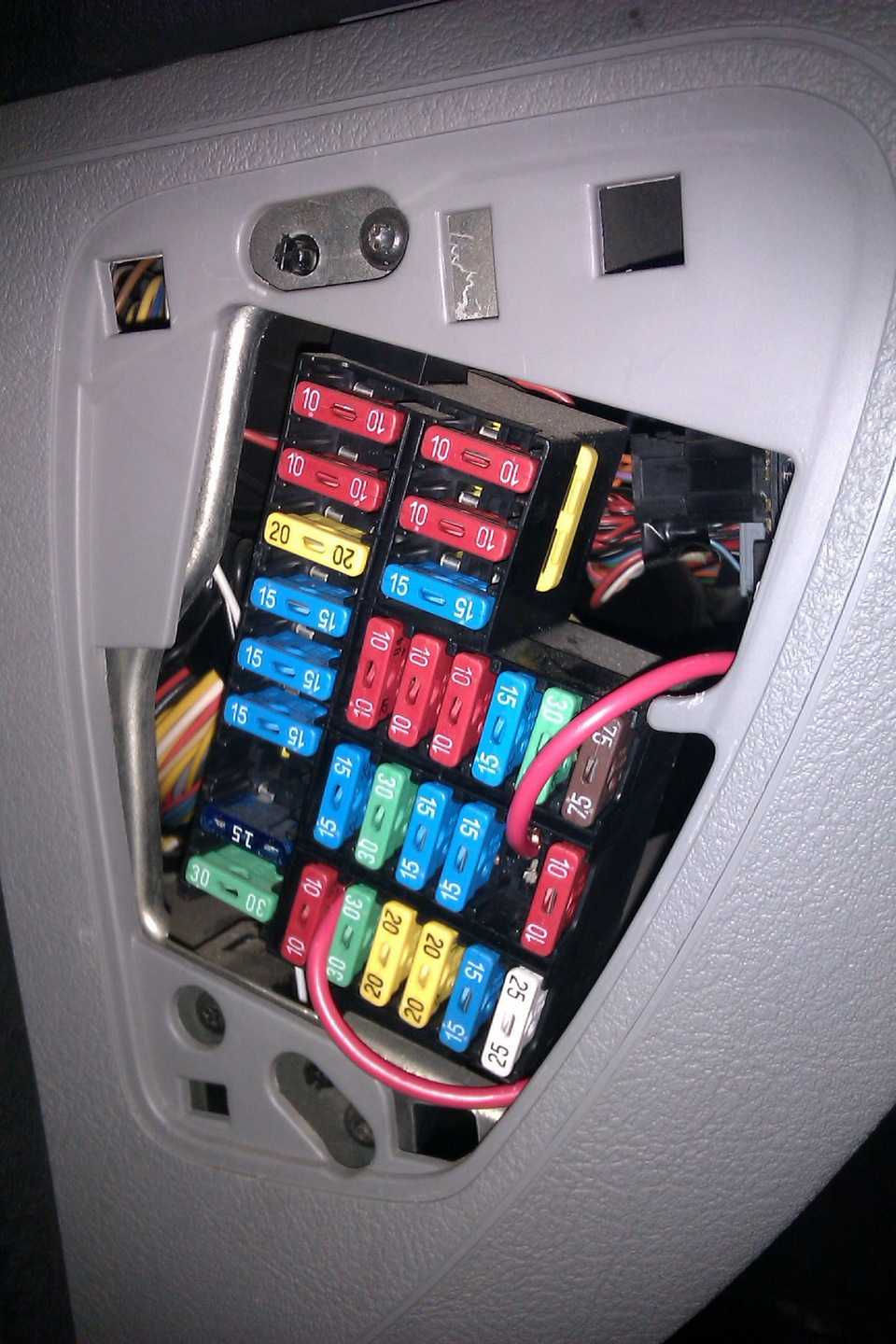

Третий способ подключения основан на монтаже электростеклоподъемников к прикуривателю. Алгоритм работы состоит из четырех основных этапов:

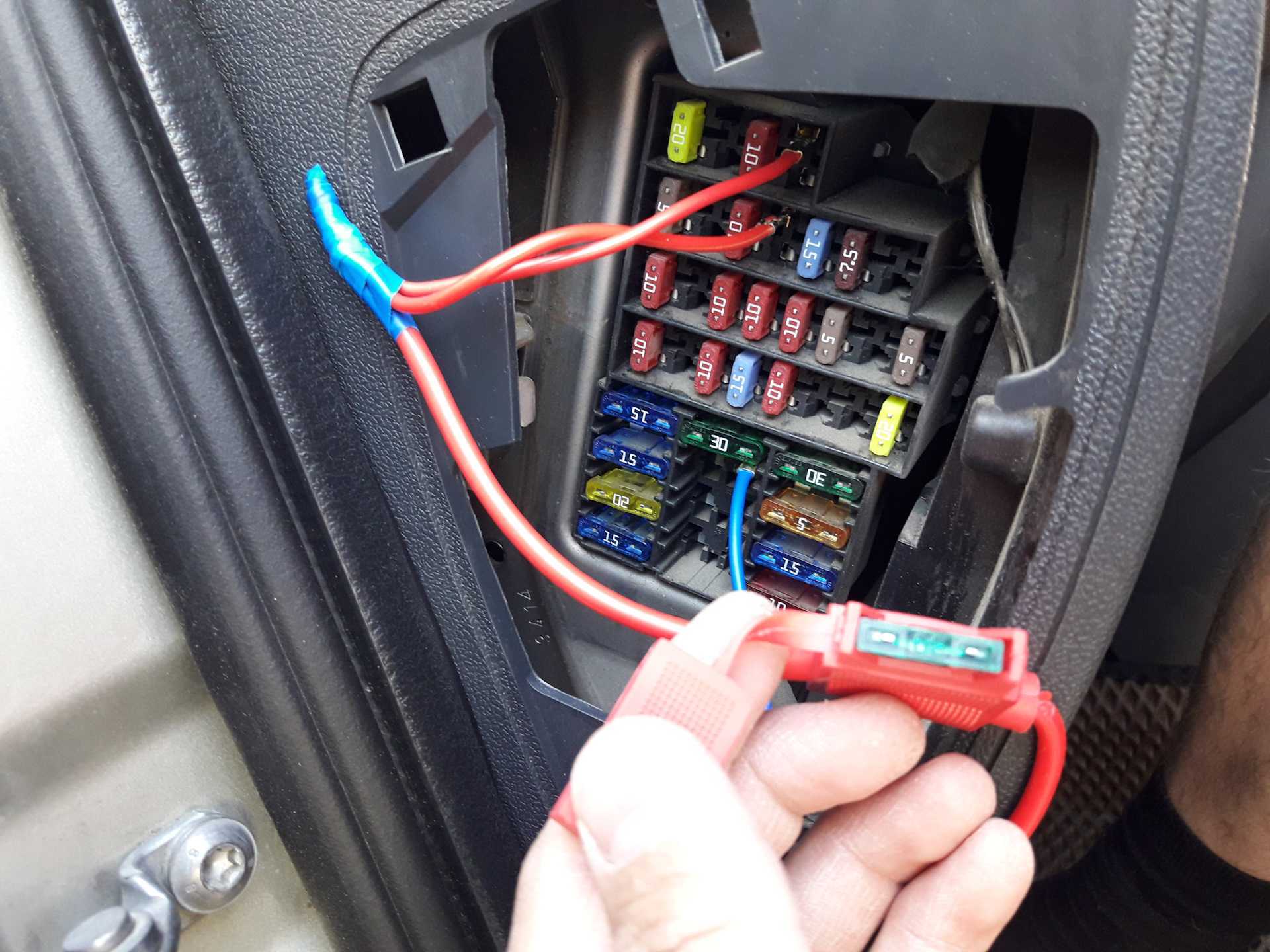

• Мастеру необходимо найти провода прикуривателя, предварительно сняв нижний клапан торпеды с пассажирской стороны.

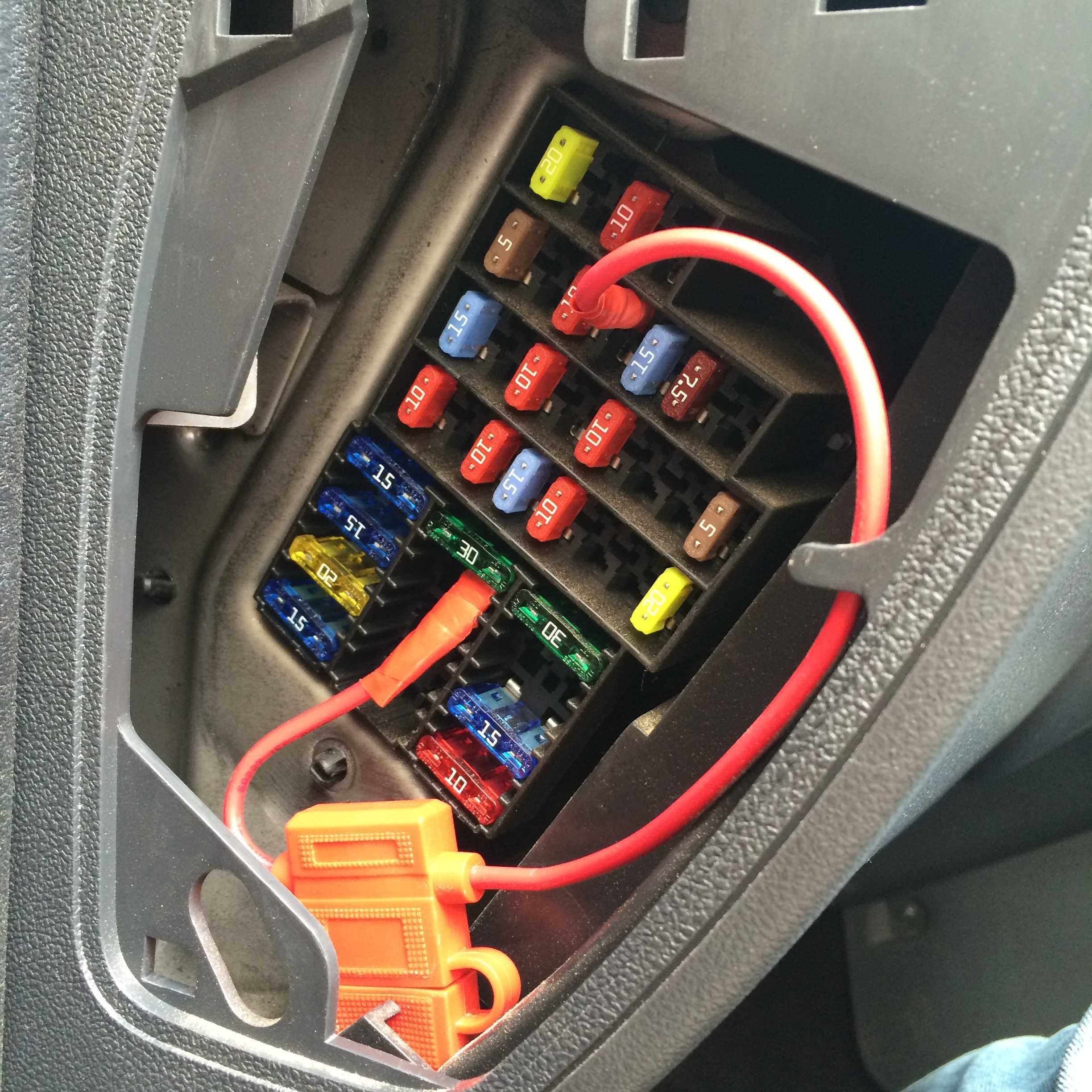

• Провод стыкуется с контактом «плюс» на прикуривателе.

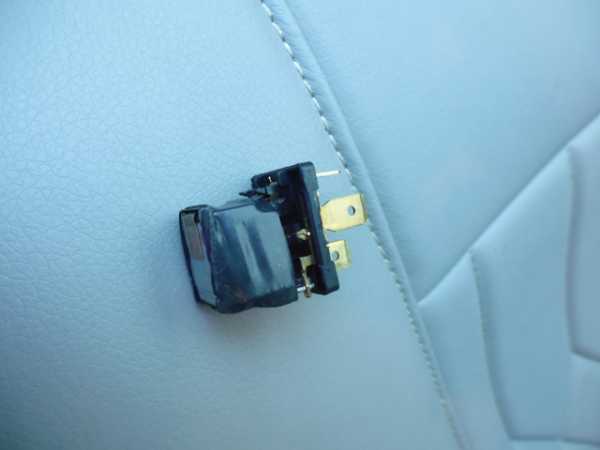

• Прикрепленный провод специалист автосалона прокладывает к кнопкам стеклоподъемника.
• Далее собранная конструкция должна быть подсоединена автомастером к черно-белому проводу. Допускается выбрать любой другой, так как «+» на ЭСП идет общий.

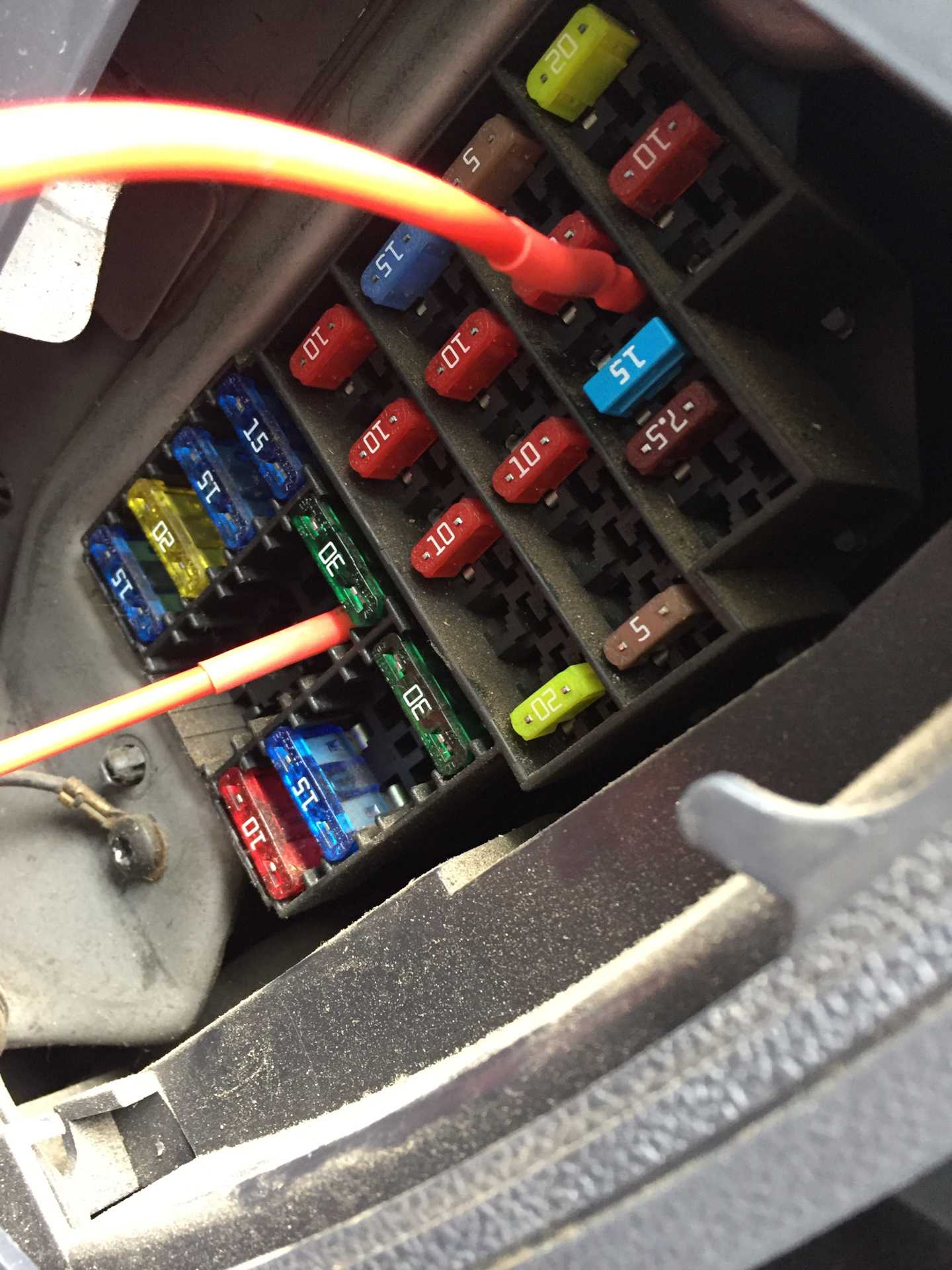

На финальном этапе работы предохранитель электростеклоподъемников (промаркированный как А5) откладывают в сторону, так как в нем уже нет необходимости

При этом стоит обратить внимание, что предохранитель прикуривателя с маркировкой F6 должен быть замен на 30A

Более наглядно весь процесс монтажа электрических стеклоподъемников представлен в подробной видеоинструкции.

Важно запомнить, что подобные доработки подключения ЭСП сильно садят заряд аккумулятора автомобиля. Основная причина в том, что много энергии потребляется моторчиками. Решить это проблему можно двумя способами:

Решить это проблему можно двумя способами:

• без лишней необходимости не поднимать и не опускать стекла при заглушенном двигателе;
• установить мощную аккумуляторную батарею под капотом автомобиля.

Такое простое усовершенствование своей машины позволит в дальнейшем существенно облегчить жизнь не только пассажирам, но и водителю.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Основные неполадки в работе стеклоподъемника

• Основные неполадки в работе стеклоподъемника
• Причины неисправности стеклоподъемников
• Устраняем механические поломки стеклоподъемников

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников. Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Но за время эксплуатации автомобиля наступает момент, когда стеклоподъемники начинают плохо работать – они могут не отвечать на нажатие кнопок либо время от времени заедать. Для того чтобы разобраться в причинах этого, необходимо обладать знаниями о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON». Когда при нажатии на кнопку опускания/поднимания стеклоподъемников нет никакого результата, логично будет предположить, что произошла какая-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы обнаружить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель – возможно, он перегорел.

2. Когда не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломку в системе стеклоподъемников вы не выявили, то необходимо просмотреть все провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить/поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, можно попробовать сделать это, используя кнопки, которые расположены под обшивкой двери. Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования вашей машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по которым идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по части проводки, которая соединяет элементы системы стеклоподъемников, а также электрических моторчиков. Основной причиной их неисправности является очень активное пользование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант – вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью. Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно – вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может возникнуть из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко. Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Обеспечение питания приводов стеклоподъемников без включения зажигания (для ваз 2110, 2111, 2112)

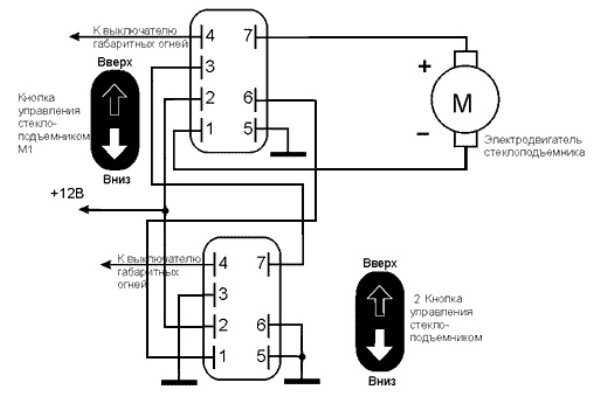

На автомобилях ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112 управление дверными стеклами возможно только при включенном зажигании, что в некоторых случаях создает определенное неудобство, связанное с необходимостью выполнения большого количества операций просто для того, чтобы поднять стекло (случайно оставленное в открытом положении по окончании поездки). Впрочем, если ознакомиться с принципиальной схемой включения электропривода стекол дверей, становиться понятным, что путем несложной доработки вполне возможно обеспечить альтернативное питание системы, минуя замок зажигания.

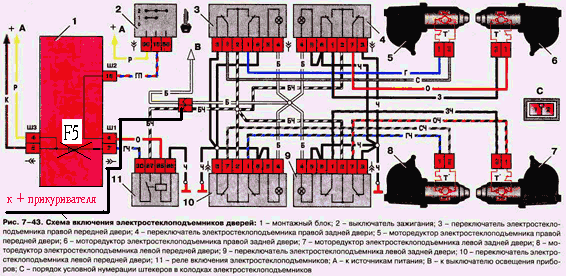

Согласно штатной схемы, питание двигателей электропривода становится возможным после включения замка зажигания и подачи команды на срабатывание контактов основного реле управления стеклоподъемниками (позиция 11). Для того, чтобы исключить зависимость от замка зажигания можно воспользоваться обходным путем и взять необходимое нам питание от цепи прикуривателя.

Для проведения такой не слишком сложной операции нам понадобятся:

• Отвертка;
• Паяльник или приспособление для обжатия клемм;
• Несколько пар клемм типа «папа-мама»;
• Изолента;
• Пластиковые хомуты для проводов;
• Провод длиною около 2-хметров (лишнее лучше отрезать, чем оказаться в ситуации, когда провода не хватает…);
• Предохранитель на 30А.

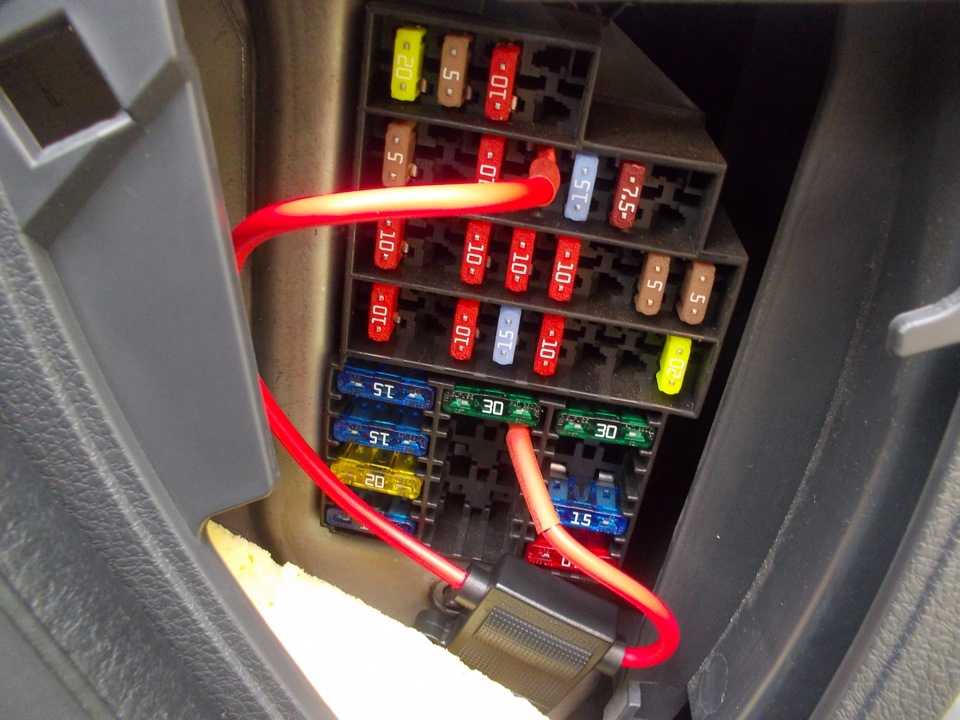

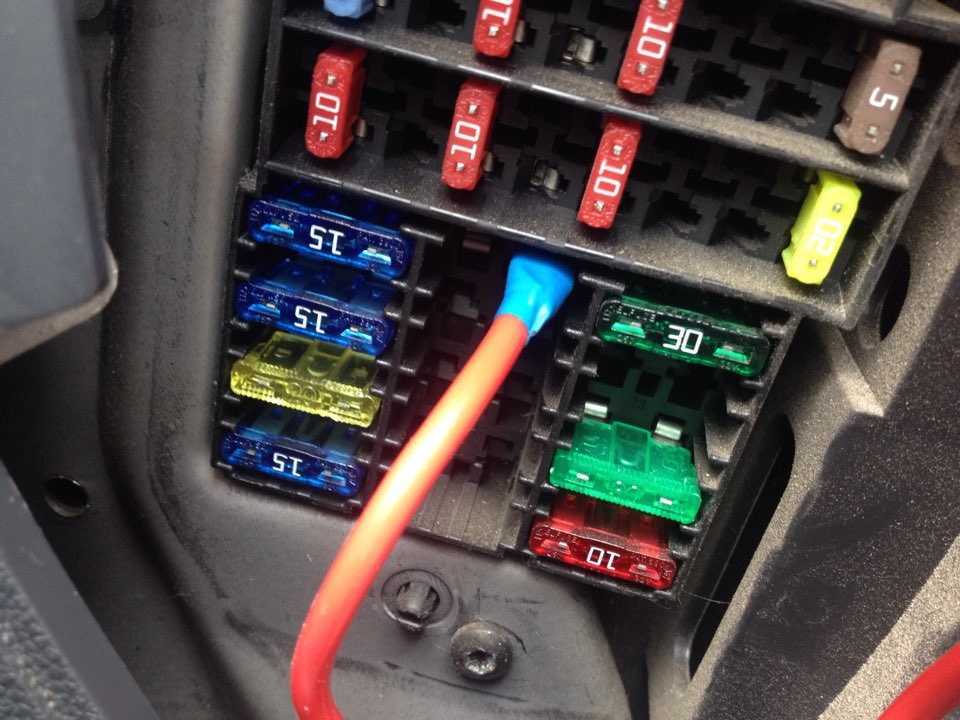

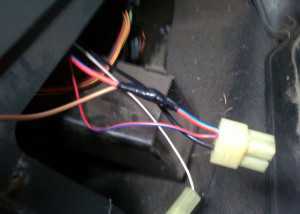

Что касается практического исполнения, то предварительно демонтируем нижнюю пластиковую панель (в районе ног пассажира) тем самым мы открываем нормальный доступ к разъему прикуривателя. В указанном разъеме отыскиваем провод красно/синего цвета («плюс» напрямую от аккумуляторной батареи) и к соответствующей клемме подсоединяем дополнительный провод. Данный провод протягиваем в пластиковом коробе, расположенном между передними сидениями, подводим его к колодкам кнопок стеклоподъемников и соединяем его с бело-черным проводом (общий «плюс» для приводов всех четырех стекол). Для исключения воздействия альтернативной цепи на другие электрические цепи из блока предохранителей удаляем предохранитель F5. Кроме того, штатный предохранитель прикуривателя номиналом 15А меняем на предохранитель 30 А (ввиду повышения суммарной мощности потребителей в цепи).

Наличие на автомобиле охранной сигнализации позволяет организовать питание сигнализации таким образом, чтобы оно отключалась одновременно с постановкой на охрану. Подобное решение, в какой мере, снижает вероятность разряда аккумулятора через новую цепь во время длительной стоянки.

Если вас не пугают боле радикальные способы обеспечения питания приводов стеклоподъемников, то можно пойти более простым путем, изменив логику работы реле управления стеклоподъемниками. Для этого нужно перемкнуть контакты 30 и 87 или в монтажном блоке или непосредственно на реле.

Для того чтобы доработка выглядела более эстетичной можно потратить немного дополнительного времени и выполнить указанное соединение не снаружи, а внутри реле где для выполнения такой работы имеются все возможности. Для того чтобы случайным образом не навредить оборудованию автомобиля перед выполнением такой доработки рекомендуется предварительно удостовериться тем ли самым реле вы планируете заняться, для этого вполне достаточно вытащить выбранное для модернизации реле из монтажного блока и убедиться в том, что привода стекол обесточены (перестали работать при включенном зажигании).

К сожалению, при всей своей простоте и доступности второй способ не всегда возможен ввиду того, что на ряде моделей автомобилей предусмотрено наличие дополнительного реле, стоящего перед реле управления стеклоподъемниками. Без его срабатывания на реле 11 питание не пойдет, а устраивать перемычку в дополнительном реле не рекомендуется, так как оно задействовано и на другие системы.

Необходимо помнить о том, что независимо от варианта реализации, исключение замка зажигания из цепи управления стеклоподъемниками сопряжено с увеличением прямой нагрузки на аккумуляторную батарею (а значит, способствует более быстрому ее разряду), однако если не злоупотреблять слишком часто новыми возможностями, подобная доработка себя вполне оправдывает.

Теги стеклоподьемники, ваз, своими руками
