Схемы электрооборудования chevrolet aveo

Стартер chevrolet aveo

Стартер, он же пусковой механизм (далее — ПМ) предназначен для передачи момента вращения коленчатому валу двигателя. По достижению частоты вращения, воспламеняется горючая смесь в камерах сгорания цилиндров. Мотор запускается, далее работает самостоятельно.

Частая, и порой с нарушениями эксплуатация, со стороны водителя, приводит к скорому износу стартера. Механизм нуждается в периодическом осмотре, диагностике. Несмотря на относительную простоту конструкции, мотористы СТО рекомендуют проводить профилактику в сертифицированных мастерских.

Непрофессиональное вмешательство некомпетентных лиц приводит к нежелательным последствиям.

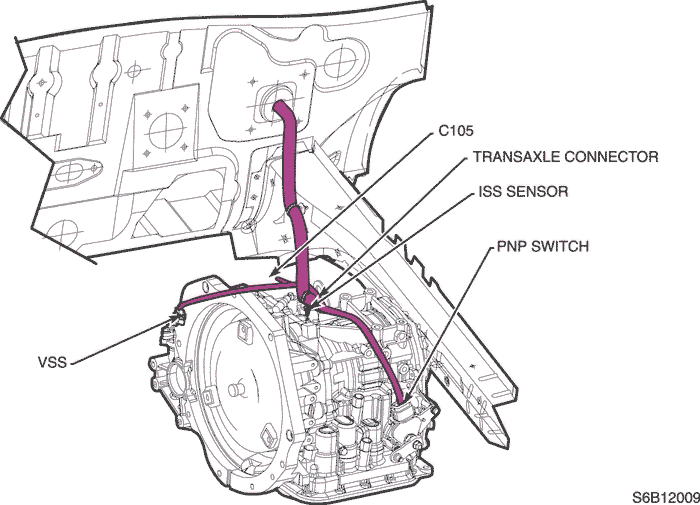

3. Расположение жгутов проводов

Расположения блоков предохранителей

2 скопления находятся в салоне автомобиля (меньший) и под его капотом (больший). Второй считается основным, поскольку именно там находятся все реле, он связан с защитой главных электрических цепей.

В салоне

Находится на панели приборов слева от водителя. Его крышка хорошо различима в торце щитка. Под ней можно обнаружить 21 предохранитель. Реле в заводской компоновке авто для них не предусмотрены.

Блок под капотом

Установлен рядом с аккумулятором. Помимо 25 элементов находятся 10 реле. Предохранители блока отвечают за бесперебойную работу электроцепей, связанных с работоспособностью мотора.

Меры профилактики

Вариантов профилактики у автовладельцев на самом деле не так много:

1. В первую очередь, всегда используйте более качественное оборудование и устройства. Будь то обычные лампочки или аккумулятор с генератором. Чем ниже качество оборудования, тем меньшим будет его ресурс эксплуатации и тем больше проблем оно принесет автовладельцу. Собранные из некачественных элементов генераторные узлы чаще выходят из строя, то же самое касается и других устройств.
2. При обнаружении проблем вовремя решайте их. Если, к примеру, вы заметили, что на приборной панели горит световой индикатор, необходимо как можно быстрее определить причину и избавиться от нее, а не эксплуатировать машину дальше. То же самое касается замыканий или скачков напряжения в системе.
3. Используйте только качественные предохранители.
4. Помните о том, что все компоненты электросхемы должны быть тщательно загерметизированы — на них не должна воздействовать окружающая среда и другие внешние факторы.
5. Чтобы АКБ служил дольше, нужно делать ему ТО хотя бы 2 раза в год.

Какой стартер подойдет для замены на Шевроле Ниву

На автомобиль ВАЗ 2123 “Шевроле Нива”, выпускаемого с 1998 года, устанавливалось 3 вида стартеров, по факту взаимозаменяемые. В зависимости от того, какой мощности АКБ установлен и в каком климате эксплуатируется автомобиль, можно выбрать менее и более мощный стартер.

Название	Артикул	Номинальная мощность, кВт	Пусковая мощность, кВт	Цена руб.
БАТЭ	2107-3708010-01	1.2	0.9	6140
КЗАТЭ	21213-3708010-00	1.55	1	5120
ПРАМО	21214-3708010-01	1.4	1	6620

Если стоимость устанавливаемых стартеров как правило выше 5 тысяч рублей, то аналоги можно приобрести значительно дешевле. Например, STARTVOLT (LSt 0101) — 3700 р. или Krauf (STB0139RD) — 3820 р.

Предохранители

Механические

Chevrolet Lacetti – Расположение VIN и номера двигателя

Chevrolet Lacetti, покинув конвейер ещё в 2012 году, по сей день гиперпопулярен, но теперь уже на рынке подержанных автомобилей. Причем популярен настолько, что по-настоящему хорошие экземпляры редко остаются в продаже больше суток. Тем не менее, проблемные с юридической точки зрения автомобили на практике автоподбора Autotorque.ru нам встречаются.

Для того, чтобы полноценно проверить все криминалистические обозначения, нужно разобраться где и как собирался тот или иной экземпляр.

Всего за время выпуска в Россию поступали Lacetti аж трёх разных сборок 1. Корейская 2. Крупноузловая российская из SKD комплектов (Автотор) 3. Российская сборка по полному циклу (также Автотор)

Сборка в Корее

В первом случае главный VIN-номер будет иметь первые символы KL1 и располагаться в самом верху моторного щита. Точно там же будет находиться и дублирующая табличка, закреплённая заклёпками:

Ещё одно место с VIN будет на панели в салоне. Достаточно посмотреть через лобовое стекло:

Крупноузловая российская сборка из SKD комплектов

Этот тип Lacetti немного сложнее – тут будет два номера: корейский (KL1) и автоторовский (XUU). На моторном щите при этом располагаются главный зарубежный VIN и дублирующий российский:

Под лобовым стеклом «корейская» табличка никуда не исчезает, а вот главный российский VIN, по которому регистрируют автомобиль, выбивается точками на правом переднем лонжероне, рядом с ремнём навесных агрегатов:

Мелкоузловая российская сборка

У этого варианта, естественно, нет никаких связей с корейским прошлым и идентификационный номер, как и в первом случае, один; начинается на XUU. Основное обозначение здесь расположено на правом переднем лонжероне (см. фото выше), а дублирующая табличка приклёпана к моторному щиту:

Под лобовым стеклом у чисто российских версий ничего нет и не должно быть.

Chevrolet Lacetti – номер двигателя 1.4, 1.6, 1.8

Chevrolet Lacetti для российского рынка имел в агрегатной линейке три опелевских мотора: 1.4 (F14D3, 95 л.с.), 1.6 (F16D4, 109 л.с.), а также 1.8 F18D3 (он же T18SED, он же LDA) со 122 лошадями за пазухой.

Все три силовые установки не сильно напрягут с поиском номера двигателя, но изрядно заставят попотеть при очистке его от ржавчины. Расположена маркировка в передней части мотора, рядом с колодцем щупа и масляным фильтром рядом с коробкой передач:

Запаситесь тряпочкой и терпением. Желаю удачи.

1) Расшифровка цветов проводов aveo

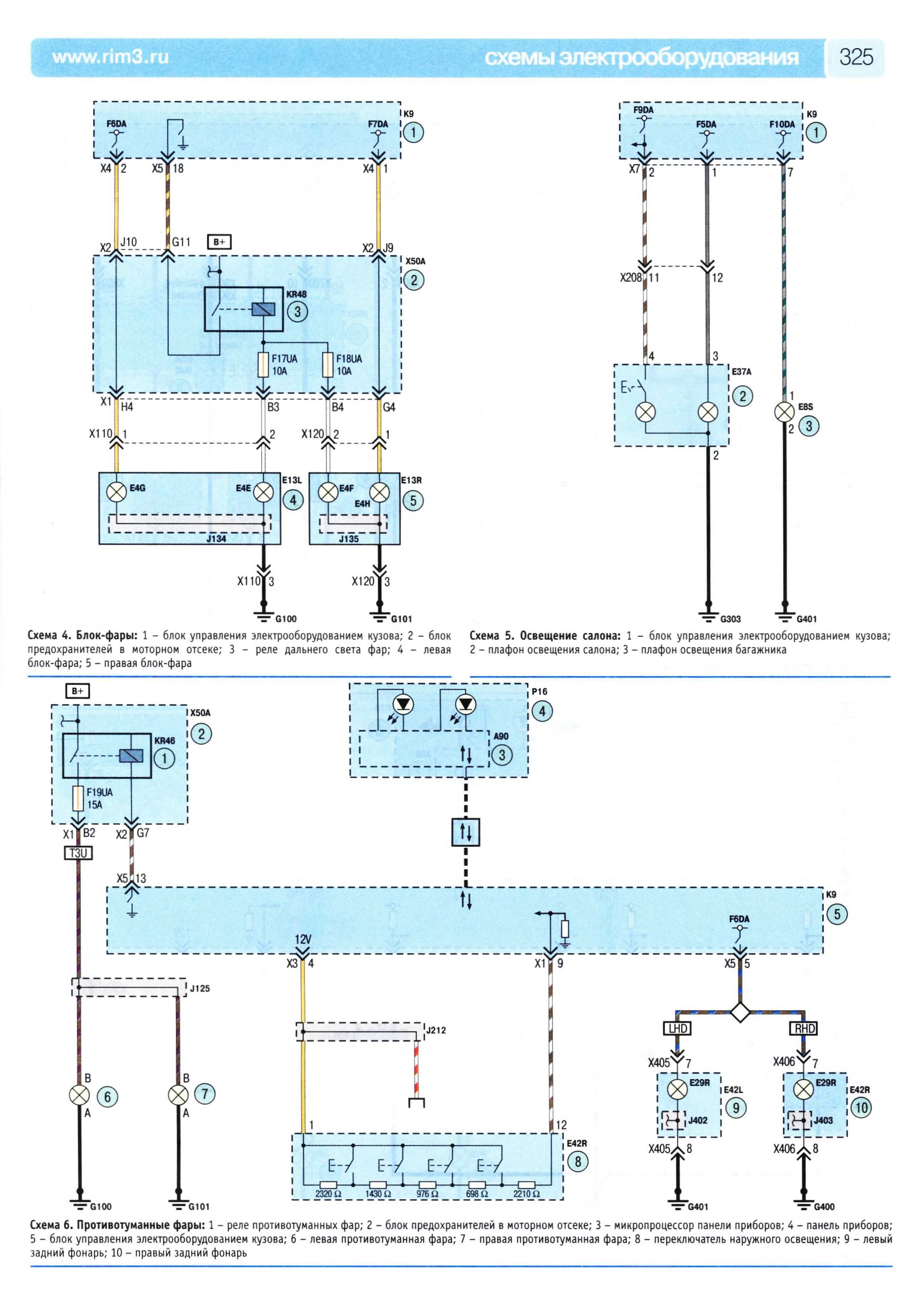

Электросхемы chevrolet aveo | электрооборудование | руководство chevrolet

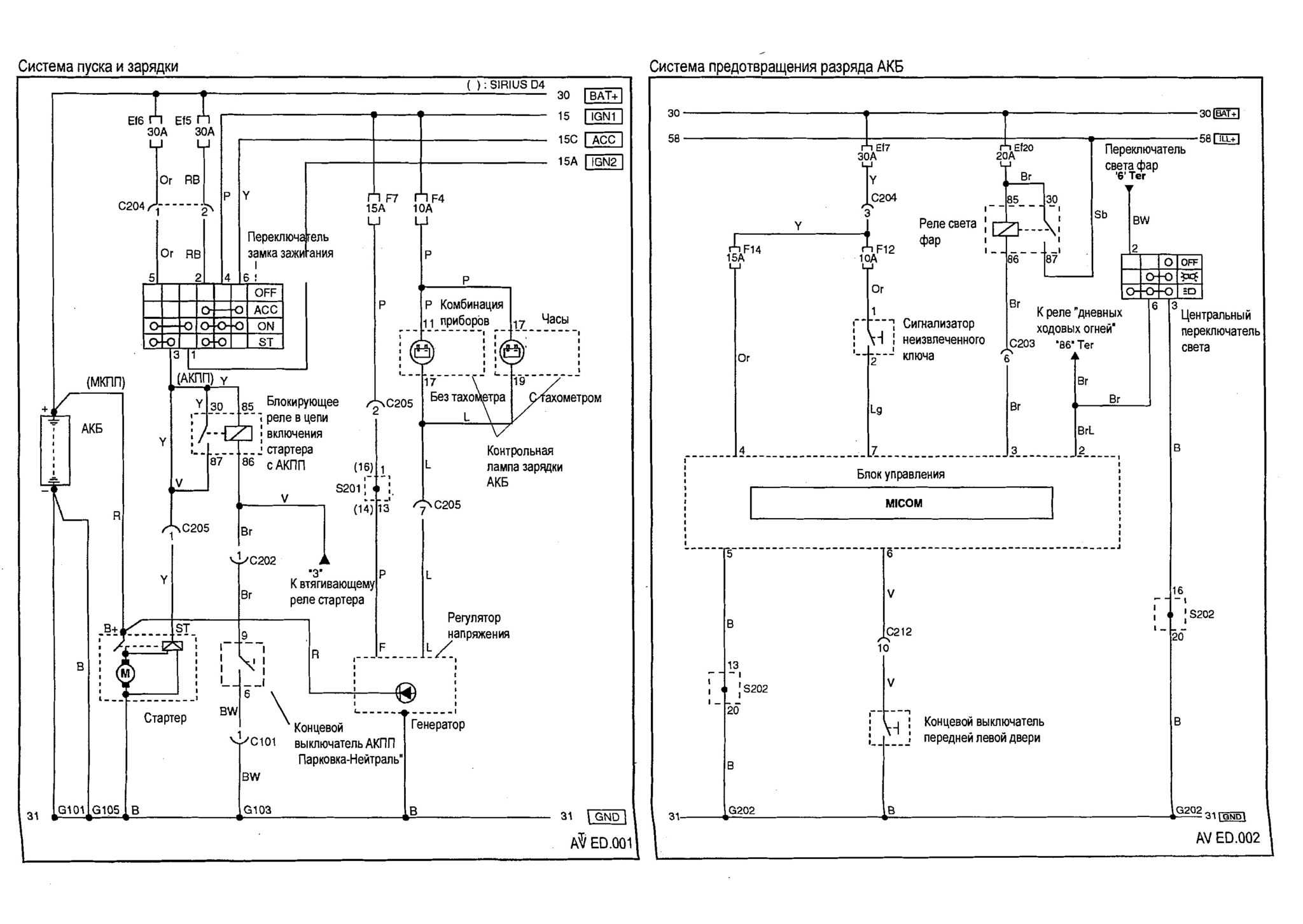

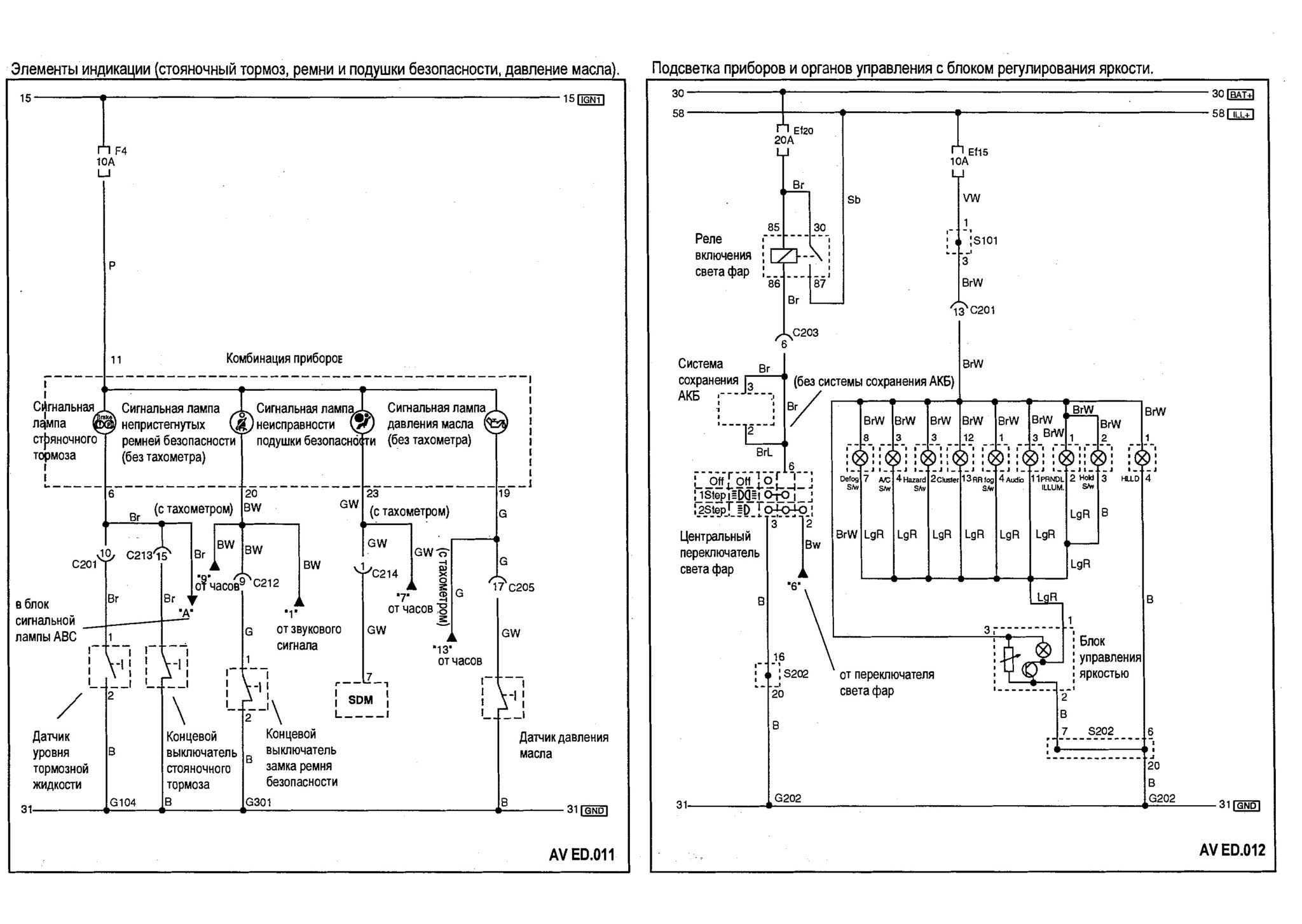

Образец схемы электрических соединений

Содержание схем электрических соединений

На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.

Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или {}: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.

А: Верхние горизонтальные линии – линии подачи питания при различных условиях:

Цепь 30 – подача питания непосредственно от АКБ, минуя переключатель замка зажигания.

Цепь 15 – подача питания при включенном зажигании и стартере.

Цепь 15А – подача питания при включенном зажигании и выключенном стартере.

Цепь 15С – подача питания при включенном зажигании и режиме “АСС”.

Цепь 58 – подача питания в цепи освещения при 1 и 2 положении переключателя света.

В: Ef20 – предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 – предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.

С: Разъемы (С101 – С902) (см. описание разъемов).

D: Узлы сращивания кабелей (S101 – S303) (см. описание).

Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.

F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.

G: Аббревиатуры, обозначающие цвет изоляции проводов.

Н: Нижняя горизонтальная линия: линия заземления на “массу” (G101 – G401) Обозначение В означает заземление на корпус (body).

Условные обозначения компонентов

С: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;

G: точки заземления на “массу”; S: узиы сращивания жгутов (Splice Pack).

Обозначение цвета изоляции проводов

Вг: коричневый; G: зеленый; V: фиолетовый; Р: розовый; В: черный;

W: белый; Or: оранжевый; Lg: светло-зеленый; Sb: небесно-голубой;

PLL: пурпурный.

R: красный; L: синий; Y: желтый; Gr: серый;

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как снять стартер Шевроле Авео

Электрика

• Как снять аккумулятор Шевролет Aveo своими руками
• Поменять батарейку в брелке Шевроле Aveo
• Как поменять батарейку в ключе Шевролет Авео
• Замена батарейки в пульте Chevrolet Aveo своими руками
• Замена блока предохранителей Шевролет Aveo
• Замена втягивающего реле Шевроле Aveo
• Замена габаритной лампы Chevrolet Авео
• Замена заднего фонаря Chevrolet Aveo
• Снять заднюю фару Шевроле Aveo
• Ремонт замка зажигания Шевроле Авео
• Поменять катушку зажигания Chevrolet Авео
• Снять кнопку стеклоподъемника Шевролет Aveo
• Заменить лампу ближнего света Шевролет Авео
• Заменить лампу в бардачке Шевроле Авео
• Установка ламп в габаритах Шевроле Aveo
• Поменять лампу в дальний свет Шевроле Авео
• Установка ламп в задний ход Chevrolet Aveo
• Поменять лампу в поворотниках Шевролет Авео
• Как поменять лампу в приборной панели Шевролет Авео
• Заменить лампу в противотуманный фарах Шевроле Авео
• Заменить лампу в ПТФ Chevrolet Авео
• Как поменять лампу в фарах Chevrolet Aveo
• Заменить лампу освещения салона Chevrolet Aveo
• Заменить лампу стоп сигнала Шевролет Авео своими руками
• Установка ламп задних фонарей Chevrolet Авео
• Снятие левой фары Шевроле Aveo своими руками
• Снятие моторчика стеклоподъемника Chevrolet Aveo
• Снять переднюю фару Chevrolet Авео своими руками
• Снятие правой фары Chevrolet Авео
• Замена предохранителей Шевроле Aveo своими руками
• Заменить предохранитель прикуривателя Шевролет Aveo
• Замена противотуманных ламп Шевроле Авео
• Ремонт реле поворотов Chevrolet Авео своими руками
• Ремонт реле стартера Шевроле Aveo
• Как заменить реле стеклоочистителя Chevrolet Aveo
• Замена свечей зажигания Шевроле Aveo своими руками
• Ремонт щеток генератора Chevrolet Aveo своими руками
• Схема акпп Шевролет Aveo
• Схема акустической системы Шевролет Aveo
• Схема бензонасоса Шевролет Авео
• Схема блока предохранителей Шевроле Aveo
• Схема блока управления двигателем Шевроле Авео своими руками
• Электросхема вентилятора охлаждения Шевролет Aveo своими руками
• Электросхема включения бензонасоса Шевролет Aveo
• Электросхема включения вентилятора охлаждения Шевролет Авео
• Схема включения кондиционера Шевролет Авео
• Электросхема включения переднего моста Шевролет Авео
• Схема включения стартера Chevrolet Aveo
• Схема включения фар Шевроле Авео
• Электросхема генератора Шевролет Авео
• Электросхема датчика давления масла Chevrolet Aveo
• Электросхема датчика кислорода Chevrolet Aveo своими руками
• Схема датчика охлаждающей жидкости Chevrolet Aveo
• Электросхема датчика скорости Шевролет Aveo
• Схема датчика температуры Шевроле Aveo
• Электросхема датчика уровня топлива Шевролет Aveo
• Электросхема двигателя Chevrolet Aveo
• Схема дворников Chevrolet Aveo своими руками
• Электросхема зажигания Шевролет Авео своими руками
• Схема замка зажигания Шевроле Авео
• Электросхема звукового сигнала Шевроле Авео
• Схема инжектора Шевролет Aveo
• Схема карбюратора Chevrolet Aveo
• Схема корректора фар Шевроле Aveo
• Электросхема освещения салона Шевроле Авео
• Электросхема отопителя Chevrolet Aveo
• Схема охлаждения двигателя Шевроле Aveo
• Схема панели приборов Шевроле Aveo
• Электросхема передних фар Chevrolet Авео
• Электросхема печки Chevrolet Aveo
• Схема приборной панели Шевролет Авео
• Электросхема проводки Шевроле Авео
• Электросхема противотуманных фар Chevrolet Aveo
• Электросхема реле бензонасоса Шевролет Авео своими руками
• Электросхема реле давления Шевролет Авео
• Электросхема реле поворотов Шевролет Авео
• Схема реле регулятора Шевролет Aveo
• Электросхема реле стартера Chevrolet Авео
• Схема системы впрыска Chevrolet Aveo
• Схема системы зажигания Шевроле Авео
• Схема системы кондиционирования Шевролет Aveo своими руками
• Электросхема системы охлаждения Chevrolet Aveo
• Электросхема системы управления двигателем Шевроле Aveo
• Электросхема стартера Chevrolet Авео
• Электросхема стеклоочистителя Chevrolet Aveo
• Электросхема стеклоподъемников Шевроле Aveo
• Электросхема стоп сигналов Шевролет Авео
• Электросхема топливного насоса Шевроле Aveo
• Схема топливной системы Шевролет Авео своими руками
• Электросхема тормозной системы Chevrolet Aveo
• Электросхема центрального замка Шевроле Авео своими руками
• Электросхема щитка приборов Шевроле Aveo своими руками
• Схема эбу Chevrolet Aveo своими руками
• Коды ошибок Шевролет Авео

Условные обозначения на схемах электрооборудования

Перовое, в чем необходимо начать разбираться – это в условных обозначениях цепи. На электрических схемах латинскими буквами обозначаются соответствующие элементы цепи:

• Предохранитель – F.
• Диод — D.
• Разъем — C.
• Предохранитель — Ef.
• Соединительный разъем — S.
• Масса — G.

Также стоит понимать обозначения электрических линий, которые указываются внизу или вверху схем.

Цвет проводов на схемах обозначается латинскими буквами:

• Белый – W/
• Черный — B.
• Желтый — Y.
• Зеленый — G.
• Оранжевый — Or.
• Фиолетовый — V.
• Коричневый — Br.
• Светло-зеленый — Lg.
• Синий — L.
• Голубой — Sb.
• Серый — Gr.
• Красный — R.
• Розовый — P.

Однако, стоит заметить, что иногда провода обозначаются двумя цветами. Например, GW. Это говорит, что цвет провода зеленый с белой полосой.

Электроприборы соединятся между собой при помощи колодок, которые имеют разное количество пинов (контактов). Для того чтобы найти нужный по счету пин, помните, что считать следует слева направо, сверху вниз.

В следующей таблице указано, где в Шевроле Авео следует искать нужные вам колодки и сколько пинов они имеют (колодки начинающиеся с 100 находятся в подкапотном пространстве, а с 200 в салоне автомобиля).

Теперь вы сможете без труда прочитать любую схему электрооборудования Авео

Устройство и возможные неисправности печки в автомобиле «Шевроле Авео»

Чтобы полноценно эксплуатировать радиатор отопления в машине, необходимо постоянно следить за состоянием всех его деталей. Устроена печка довольно просто, а состоит она из таких комплектующих, как:

• воздуховод;
• воздушные заслонки;
• патрубки, предназначенные для циркуляции охлаждающего вещества;
• специальное приспособление для контроля движения жидкости;
• радиатор;
• вентилятор.

Печка функционирует исправно при отсутствии сбоев в этих деталях.

На схеме показано, как работает отопительная система автомобиля Шевроле Авео и из каких элементов она состоит

Принцип работы печки

За задней панелью капота автомобиля располагается радиатор, к которому подсоединено несколько трубок, предназначенных для поступления охлаждающего вещества внутрь печки. Помпа «гоняет» жидкость в системе охлаждения и отопления машины, а при её нагреве обеспечивается тепловой обмен.

Принцип работы системы отопления в автомобиле «Шевроле Авео» становится понятным из этого рисунка

Антифриз забирает тепло из двигателя, охлаждая его. Уже нагретая жидкость поступает в радиатор и нагревает его. Вентилятор печки помогает «гонять» воздух через радиатор, благодаря чему он охлаждается и отдаёт ему своё тепло. Нагретый воздух поступает в салон машины, а холодный тосол заливается в мотор и охлаждает его. Подобная система отопления наиболее эффективная и популярная.

Антифриз заливается в систему охлаждения печки для стабильной работы радиатора отопления

Печка — это своего рода радиатор, поэтому если машина не прогрета, то при её включении обеспечивается дополнительное охлаждение. В связи с этим стенки радиатора быстрее ржавеют, а двигатель надо дольше прогревать. А также увеличится влажность в машине, из-за чего начнут запотевать окна.

Как снять защиту стартера Нива Шевроле: фото и видео

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой.

Доступ к нему простой, не требующий особых усилий.

Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный — верхний болт, к которому нужен особый подход с изогнутым ключом.

Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго. После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту.

Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве

Как снять стартер на ниве шевроле видео два — один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на

Как снять стартер на ниве шевроле видео два — один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на.

Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку.

Самостоятельно снимаем стартер с автомобиля Шевроле Нива

Он — силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя. Для этого необходимо установить автомобиль на смотровую яму или подъёмник.

Снимаем брызговик двигателя. Находим нижнюю гайку крепления кронштейна ресивера и откручиваем её. Брызгаем жидкостью WD на гайки крепления приёмной трубы в месте присоединения к коллектору и в месте присоединения к глушителю.

Некоторое время ждём, чтобы проникающая смазка растворила грязь и ржавчину. Теперь придётся откручивать гайки крепления как снять стартер на ниве шевроле видео трубы к коллектору. Пытаемся открутить гайки крепления приёмной трубы к глушителю, если не поддаются — режем их болгаркой. Выкручиваем датчик кислорода, он находится в приёмной трубе. Отсоединяем подушку стабилизатора.

Полностью демонтируем приёмную трубу. Только теперь можно вывести назад тепловую защиту стартера. Чтобы расчистить путь к стартеру придётся снимать защиту картера.

Для этого воспользуйтесь ключом-трещоткой либо специальной накидной головкой. Все болты и крепежные детали складывайте в отдельную коробку. Также нужно позаботиться о трубе впускного коллектора, чтобы она не мешала. Крепление стартера держится на трёх болтах. Один из них легко отвернуть с помощью ключа-трещотки, два других сворачиваются накидными головками. Открутив крепление, отогните теплозащитный кожух. С одной из сторон теплозащита удерживается гайкой, её также надо открутить, чтобы не поломать как снять стартер на ниве шевроле видео.

После этого пусковое устройство достаточно просто вынимается, от него отсоединяются провода. Один из них красного цвета, он идёт к выключателю зажигания, а второй является силовым. После их отсоединения можно приступать к диагностике стартера. Иногда возникает проблема с реле, не так-то просто найти, где находится реле стартера. В данном случае речь идет о реле, которое предназначено для подачи напряжения на втягивающее реле стартера.

То есть для разгрузки контактной группы замка зажигания. Оно стоит в блоке предохранителей под рулевой колонкой автомобиля. Дополнительное устанавливается на машины после года. Проверить его работу можно перекинув провод с аккумулятора на стартер. В случае, если при классической проверке стартера запитыванием напрямую от аккумуляторной батареи он работает, значит искать неполадку надо в самом как снять стартер на ниве шевроле видео, как написано ниже.

Если же по-прежнему не крутит стартер, придётся менять реле. Самостоятельный ремонт стартера Во многих случаях самостоятельный ремонт стартера вполне возможен и не вызывает затруднений.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

РАЗДЕЛ 2

1. СВЕДЕНИЯ О РАЗЪЕМАХ, СОЕДИНЕНИЯХ С МАССОЙ И КОНТАКТНЫХ КОЛОДКАХ 1) РАСПОЛОЖЕНИЕ ЖГУТОВ ПРОВОДОВ, СОЕДИНЕНИЙ С МАССОЙ И КОНТАКТНЫХ КОЛОДОК

2) СВЕДЕНИЯ О РАЗЪЕМАХ

Номер разъема	Номер контакта	Цвет	Соединительный жгут проводов	Положение разъема
C101	32	Черный	Двигатель — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
C102	32	Серый	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
C103	32	Коричневый	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
C104	2	Бесцветный	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
C105	3	Серый	Двигатель — контроллер КПП	Рядом с контроллером EBCM
C106	8	Черный	Двигатель — форсунка	Верхний цилиндр
C201	76	Черный	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
C202	20	Белый	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
C203	18	Белый	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
C204	18	Серый	Приборная панель — двигатель	Верхняя часть пространства для ног водителя
C206	10	Белый	Контроллер КПП — приборная панель	Под контроллером КПП
C207	12	Серый	Передняя часть — приборная панель	Под блоком предохранителей на приборной панели
C208	20	Желтый	Передняя часть — приборная панель	Передняя часть — контроллер КПП
C209	4	Белый	Передняя часть — приборная панель	Передняя часть — контроллер КПП
C210	10	Белый	Крыша — приборная панель	Под блоком предохранителей на приборной панели
C211	15	Желтый	Передняя часть — пол	Под левой передней стойкой
C212	11	Синий	Приборная панель — пол	Под левой передней стойкой
C213	20	Белый	Приборная панель — пол	Под левой передней стойкой
C214	22	Черный	Приборная панель — пол	Под левой передней стойкой
C216	12	Белый	Подушка безопасности — приборная панель	Позади кондиционера
C217	16	Белый	Приборная панель — автоматическое регулирование температуры	Под электровентилятором
C351	29	Белый	Пол — передняя левая дверь	Под левой передней стойкой
C361	29	Белый	Пол — передняя правая дверь	Под правой передней стойкой
C371	6	Белый	Пол — задняя левая дверь	Под левой средней стойкой
C381	6	Белый	Пол — задняя правая дверь	Под правой средней стойкой
C401	8	Белый	Пол — багажник	Позади обшивки левой колесной арки
C402	6	Белый	Крышка багажника — пол	Под панелью задней полки

3) СВЕДЕНИЯ О ПОЛОЖЕНИИ СОЕДИНЕНИЙ С МАССОЙ

Номер соединения с массой	Жгут проводов	Положение соединения с массой
G101	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
G102	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G103	Аккумуляторная батарея	Под контроллером ЭСУД
G104	Аккумуляторная батарея	Рядом со стартером
G201	Приборная панель	Верхний выключатель управления зеркалом
G202	Подушка безопасности	Верхний выключатель управления зеркалом
G203	Приборная панель	Под пепельницей
G204	Пол	Под правой передней стойкой
G301	Пол	Под подушкой правого сиденья
G401	Пол	Верхняя панель задней полки
G402	Багажник	Центральная задняя панель багажника

4) СВЕДЕНИЯ О КОНТАКТНЫХ КОЛОДКАХ

Номер контактной колодки	Цвет	Жгут проводов	Положение соединения с массой
S201	Коричневый/серый	Двигатель	Позади блока предохранителей на приборной панели
S202	Бесцветный/желтый	Приборная панель	За поперечной рулевой тягой с левой стороны

2. РАСПОЛОЖЕНИЕ ЖГУТОВ ПРОВОДОВ, РАЗЪЕМОВ И СОЕДИНЕНИЯХ С МАССОЙ 1) Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

2) Ж/П ПРИБОРНАЯ ПАНЕЛЬ

3) Ж/П УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И АККУМУЛЯТОРНАЯ БАТАРЕЯ

SIRIUS D42

MR-140

HV-240

4) Ж/П ПОЛ

5) Ж/П КОНТРОЛЛЕР КПП

6) Ж/П ДВЕРЬ

ПЕРЕДНЯЯ ДВЕРЬ

ЗАДНЯЯ ДВЕРЬ

7) Ж/П БАГАЖНИК

Ж/П ЗАДНЯЯ ЧАСТЬ

9) Ж/П КРЫША

10) Ж/П ПОДУШКА БЕЗОПАСНОСТИ

11) КОНТАКТНАЯ КОЛОДКА S101 (MR-140)

S201 (SIRIUS D4)

S202



6l vin 6

1.6L VIN 6, Электросхема системы управления двигателем, хэтчбек (1 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, хэтчбек (2 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, хэтчбек (3 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, хэтчбек (4 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback С Дросселируют Управление Приводом (1 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback С Дросселируют Управление Приводом (2 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback С Дросселируют Управление Приводом (3 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback С Дросселируют Управление Приводом (4 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback без Дросселируют Управление Приводом (1 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback без Дросселируют Управление Приводом (2 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback без Дросселируют Управление Приводом (3 из 4) для Chevrolet Aveo 2007

1.6L VIN 6, Электросхема системы управления двигателем, Notchback без Дросселируют Управление Приводом (4 из 4) для Chevrolet Aveo 2007

Датчик температуры охлаждающей жидкости

Определение температуры жидкости является важной задачей при постоянной работе транспорта, так как при повышении данного показателя может ухудшиться работы систем. ДТОЖ на Шевроле помогает определять не только температуру жидкости, но и участвует в приготовлении топливной смеси, в зависимости от температуры ОЖ

Расположение датчика

Датчик температуры на Авео располагается под воздушным фильтром в распределительном блоке жидкости охлаждения двигателя.

Признаки неисправности

• Двигатель плохо запускается в холодное или горячее время года;
• Значительно повышается расход топлива при прогреве двигателя;
• Из трубы идет черный дым;
• При прогреве необходимо держать педаль газа;

Как снять магнитолу на Шевроле Лачетти: штатную, замена, поменять, хэтчбек, необходимые инструменты

Блок предохранителей в моторном отсеке

• 1 Реле скорости переднего стеклоочистителя
• 2 Насос ABS
• 3 Реле управления переднего стеклоочистителя
• 4 Передний стеклоочиститель
• 5 Нагнетательный вентилятор
• 6 Клапан ABS
• 7 Вентиляционный люк крыши
• 8 –
• 9 Очиститель заднего стекла
• 10 Регулятор напряжения генератора
• 11 ABS Aveo T300
• 12 AOS/ROS
• 13 Наружное зеркало заднего вида
• 14 Реле обогревателя заднего стекла
• 15 Обогреватель заднего стекла
• 16 Запасной предохранитель
• 17 Запасной предохранитель
• 18 Запасной предохранитель
• 19 Запасной предохранитель
• 20 Запасной предохранитель
• 21 Запасной предохранитель
• 22 Запасной предохранитель
• 23 –
• 24 Ход/запуск IEC
• 25 Реле ход/запуск
• 26 –
• 27 –
• 28 Наружное зеркало заднего вида с подогревом
• 29 –
• 30 Обогрев передних сидений
• 31 –
• 32 Поток топлива
• 33 Омыватель
• 34 Реле топливного насоса
• 35 Топливный насос Aveo T300
• 36 Модуль управления двигателем/ трансмиссией
• 37 –
• 38 –
• 39 Вентилятор охлаждения К5
• 40 Вентилятор охлаждения К4
• 41 EVP
• 42 ЕСМ
• 43 Муфта кондиционера
• 44 тем
• 45 ЕСМ_1
• 46 COIL
• 47 ЕСМ_4
• 48 ЕСМ 3
• 49 ЕСМ2
• 50 Инжектор
• 51 Реле Р/Т
• 52 Звуковой сигнал
• 53 Реле вентилятора охлаждения КЗ
• 54 Пуск
• 55 Реле пуска
• 56 Реле муфты кондиционера
• 57 Реле дальнего света
• 58 Передние противотуманные фары
• 59 Дальний свет левый
• 60 Дальний свет правый
• 61 Реле вентилятора охлаждения К1
