Диагностика и решение проблем
Осмотрите проводку и разъемы, ведущие к датчикам, на предмет истирания, плавления, при необходимости отремонтируйте. Визуально проверьте вакуумные линии. Если будет установлено, что проблема заключается в утечке вакуума, было бы разумно заменить все вакуумные линии.
При замене датчиков убедитесь, что все кабели правильно подключены и проложены вдали от горячих компонентов выхлопной системы. Надежно затяните, чтобы избежать трения или истирания других компонентов.
Поиск утечки воздуха
Запустите двигатель и поднимите капот
Слушайте свисток и обратите внимание, откуда он исходит. Если в трубке есть утечка, замените или отремонтируйте ее, если это возможно
Осмотрите датчики и корпус дроссельной заслонки. Прислушайтесь к внутренней утечке вакуума под приборной панелью. При обнаружении и закрытии источника течи произойдет резкое изменение оборотов холостого хода.
Затем удалите код неисправности DTC P2279 и совершите тест-драйв, чтобы убедиться, что код вернется снова, что очень маловероятно. Однако, если он возвращается, возможно, что схема мониторинга в PCM неисправна.
U0131 – проблемы с ESP
Третье поколение модели получило электрический усилитель руля ESP, в последнее время ставший особенно популярным на легковых автомобилях. Особенность ESP в том, что в начале движения транспортного средства рулевое колесо полностью свободное, а с увеличением скорости становится «тяжелее». Принцип работы механизма довольно прост и понятен: в момент проворачивания руля датчик положения и датчик скорости вращения колеса передают сигналы в модуль управления. Затем вся информация поступает в БУ электрического усилителя руля, где и обрабатывается. В случае обрыва связи между элементами одной системы и появляется ошибка U0131, дословно обозначающая потерю связи с модулем управления усилителя.
В большинстве случаев проблема устраняется путем проверки цепи на наличие нарушений, зачистки контактов и разъемов. U0131 относится к числу сетевых ошибок и не так страшна, как может показаться. Внимательно проверьте все провода, фишки, идущие к модулю управления, возможно, где-то произошло окисление, что и стало причиной обрыва соединения между ключевыми элементами усилителя руля. Но не исключены и случаи, когда выходят из строя дорогостоящие составляющие узла. Электрический усилитель не относится к числу дешевых узлов на иномарках, его средняя стоимость варьируется в пределах 550-700 долларов. В общем, имея дело с U0131, первым делом нужно проверить такие элементы цепи, как предохранитель, провода, контакты, фишки. Если диагностика не принесла должных результатов, придется проверять на работоспособность моторчик усилителя руля и прочие важные компоненты.
Как проводится проверка
Проверить датчики. Одной из самых распространенных причин появления ошибки P0171 является засоренность датчика расхода воздуха (MAF). Скорость реакции датчика на изменения расхода воздуха может быть замедленной из-за накопившейся на его проводе грязи. Также его могут загрязнять и пары топлива, которые выходят через впускной коллектор и корпус дроссельной заслонки при неработающем моторе. Эти пары откладывают на проводе датчика парафиновый слой, который приводит к отправке сигнала о недостатке воздуха в смеси. А блок управления двигателем в свою очередь не добавляет топливо при повышении количества воздуха и нарушается общий баланс смеси. Все это приводит к обедненной топливной смеси и появлению ошибки P0171. Зачастую вместе с этой ошибкой могут появляться ошибки p0100 или p0102, которые явно означают нарушение работы датчика ДМРВ. Для решения проблемы сам датчик нужно или очистить с применением специального средства для чистки электроприборов или карбклинера (распыляя на чувствительный элемент), либо установить новый.
Проверить на утечку вакуума. Если причина не в ДМРВ, то следует провести проверку на утечку вакуума. Разгерметизация может встречаться в любой точке входного трубопровода, а также на выходе корпуса дроссельной заслонки – в точке соединения вакуумных шлангов и впускного коллектора, в прокладке корпуса дроссельной заслонки, в прокладках входного коллектора. Также стоит осмотреть на наличие физических повреждений шланги системы вентиляции картера, улавливания паров топлива и заглушки на впускном коллекторе. Вся система выпуска отработавших газов возле датчика кислорода в полуметре до и после него, должна быть герметична. В другом случае показания датчика могут быть неверными (например, ошибка может возникать, когда прогорает гофра). Проще всего утечки проверяются с использованием автосканера (методом проверки значения топливной балансировки).
Если на автомобиле установлен датчик разности давления в системе рециркуляции отработавших газов (DPFE), то код ошибки P0171 может появляться и в случае его неисправности.
Этот датчик смонтирован на моторе и соединяется двумя шлангами с трубой, по которой отработанные газы выводят к клапану рециркуляции (EGR). Коррозия в датчике приводит к тому, что снижается его чувствительность, вследствие чего он передает информацию о недостатке газов и клапан EGR дольше остается открытым, что приводит к повышению уровня воздуха в смеси и ее обеднению.
Проверить топливную систему. Как уже было сказано, Код ошибки бедной смеси P0171 может появиться и в случае недостаточного объема топлива, которым насыщается смесь. Для проверки исправности топливной системы проводят такие тесты:
- Проверяется производительность форсунок (на стенде);
- Проверяется давления топлива;
- Проверяется производительности бензонасоса;
- Проверяется напряжения, подающегося на топливный насос;
- Проверяется регулятора давления топлива;
- Проверяется состояния топливного фильтра.
Эти тесты также можно провести с помощью автомобильного сканера. Проводится проверка параметра давления топлива и значения топливной балансировки.
При возникновении ошибки P0171 непостоянно, а с некоторой периодичностью, то причинами могут быть ненадежное соединение контактов жгута датчика и контроллера, механические повреждения жгута, плохое заземление контроллера.
Одна из ошибок, которая может быть выявлена диагностическим оборудованием при проверке мотора с горящей лампочкой Check Engine, указывает на проблемы с топливовоздушной смесью. Данная ошибка имеет номер P0171, и она может иметь разные названия (в зависимости от используемого диагностического оборудования и самого автомобиля), но ясно при ее возникновении одно — в камеру сгорания поступает слишком бедная смесь топлива и воздуха.
Если на автомобиле установлен мотор, который отвечает стандартам Евро-2 и выше, ошибка P0171 возникнет в ситуации, когда поступающая смесь на 25-30% имеет больше воздуха, чем оптимальная. В подобных двигателях оптимальной считается топливовоздушная смесь, у которой на 1 часть топлива приходится 14,7 частей воздуха.
Диагностика и решение проблем
Прежде чем заниматься ошибкой, убедитесь, что все другие коды диагностированы и отремонтированы. Подготовьте некоторые инструменты, такие как диагностический сканер, цифровой вольтомметр. А также источник информации о транспортном средстве.
Визуально осмотрите жгуты проводов и разъемы системы
Особое внимание уделите жгутам, проложенным рядом с горячими выхлопными трубами и коллекторами. А также, которые проложены рядом с острыми краями деталей
Затем подключите сканер к диагностическому порту автомобиля и считайте все сохраненные коды неисправностей. Эта информация может быть полезна, если ошибка окажется плавающей, поэтому запишите ее на потом. Теперь очистите коды и посмотрите, сброшен ли код P2297.
Теперь запустите двигатель, дайте ему достичь нормальной рабочей температуры и дайте ему поработать на холостом ходу. Если двигатель работает эффективно, данные датчика O₂ должны регулярно колебаться между 1 и 9 милливольтом. Если колебания напряжения медленнее, чем ожидалось, будет сохранен P2297.
Подключите тестовые провода вольтомметра к заземлению датчика и сигнальным проводам, чтобы отслеживать данные с датчика O₂ в реальном времени. Проверьте сопротивление, а также сигналы напряжения и заземления.
Описание устройства и где находится
С появлением систем электронного впрыска бензина перед конструкторами встала задача корректировки состава топливной смеси. Для этого стали применяться датчики кислорода или лямбда-зонды. Устройства поддерживают состав топливной смеси в определенных переделах, что позволяет обеспечивать максимальную эффективность каталитического нейтрализатора. При иных составах смеси нейтрализатор начинает работать некорректно и выходит из строя.

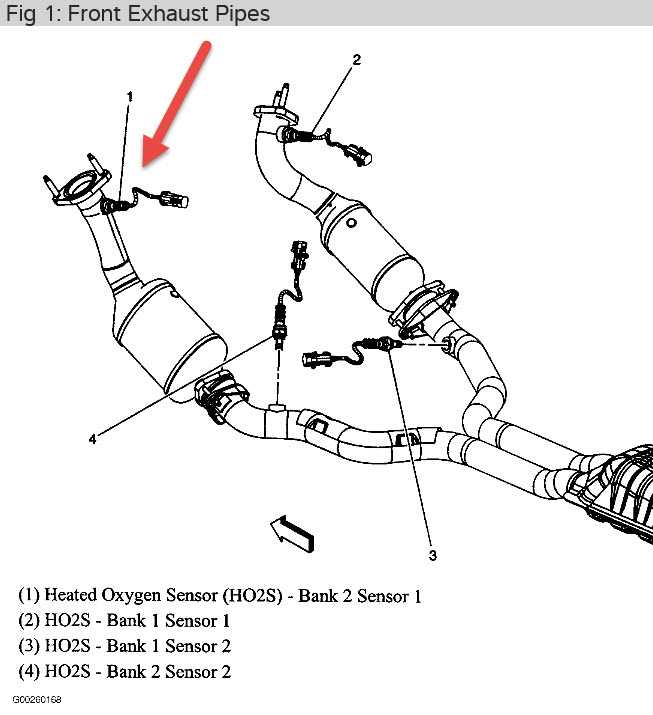

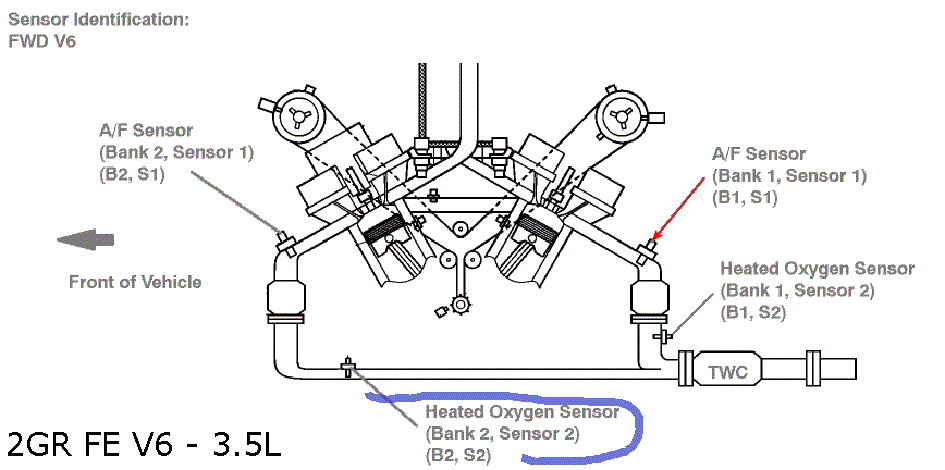

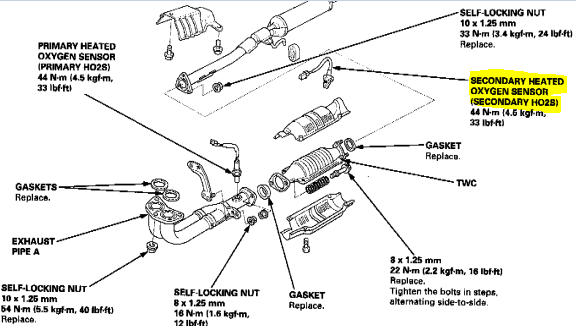

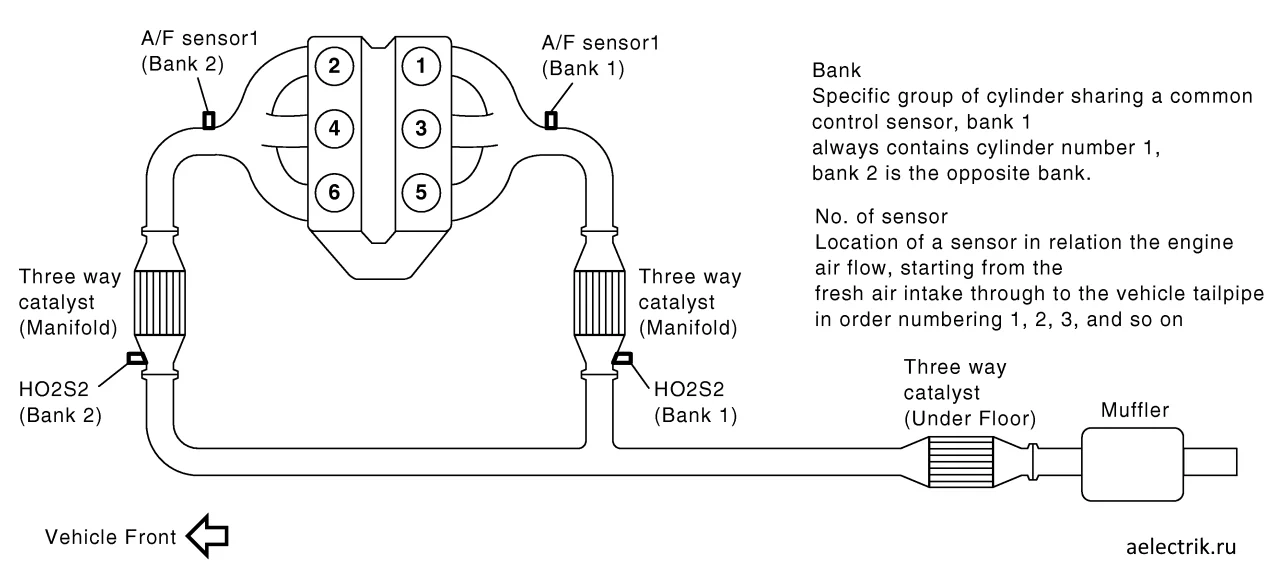

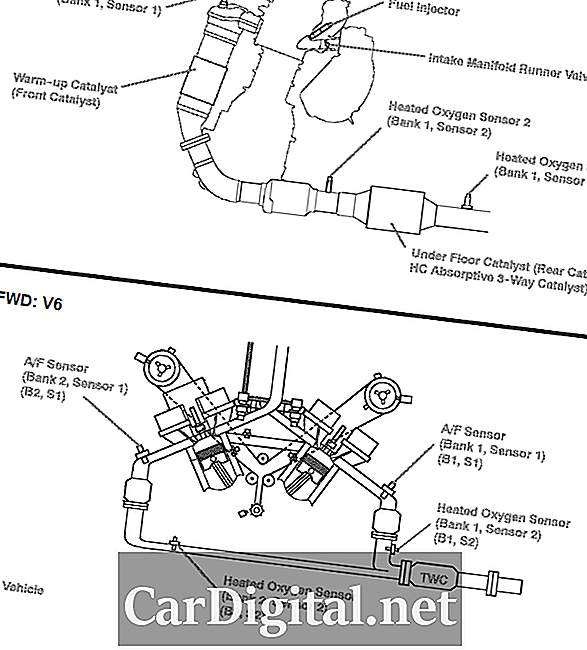

В зависимости от конструкции выхлопной системы используется один или два датчика:
- Первый установлен непосредственно в выхлопном коллекторе и замеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних системах этот девайс был единственным.
- С введением нормативов Евро-3 стал применяться второй зонд, расположенный после нейтрализатора. Электронный блок управления анализирует данные от двух зондов и косвенно оценивает эффективность работы катализатора, а также корректирует состав смеси.
Производители установили для изделий срок службы:
- зонд без спирали подогрева — не более 80 тыс. км;
- узел с подогревом — до 100 тыс. км;
- планарные (широкополосные) зонды — до 160 тыс. км.
Заявленный ресурс зондов не является точным. Срок работы устройств зависит от множества факторов и может быть меньше или больше указанных значений.
За что отвечает лямбда зонд
Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.
Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.
Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.
Схема устройства
Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.
Пример конструкции зонда
Конструкция включает:
- 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
- 2 — керамический изолятор;
- 3 — уплотнительный элемент для ввода жгута проводов;
- 4 — сигнальные провода;
- 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
- 6 — пружинная контактная часть;
- 7 — чувствительный элемент, выполненный из керамики;
- 8 — нагревательный стержень;
- 9 — вентиляционный канал;
- 10 — внешний металлический корпус.
Срок службы лямбда-зонда
Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.
Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.
Chevrolet Lacetti ошибка p1133 — Автогностика
В один прекрасный день у моей Ланьки 2008г Евро 3 загорелся «Чек». Собрав K-line адаптер, при помощи программы Chevrolet Explorerбыла прочитана ошибка P1133 «Недостаточная эффективность переключения 1 датчика кислорода». При этом сигнал с 1й лямбды на холостом ходу (ХХ) выглядел следующим образом:
При движении было вот так:
Т.е. размах сигнала на ХХ составлял 0,6-0,8В, при движении 0,3-1В.
Было решено лямбду менять. Т.к. отдать за «родной» датчик 3500р рука не поднялась, купил в Экзисте (код 0 258 986 501) за 1050р вот такой:
Также был куплен накидной ключ на 22. Работы проводил на холодном двигателе.
Рожковая часть ключа была отрезана болгаркой, «обхват» был сточен примерно на половину толщины (что-бы свободно проходил между лямбдой и фланцем коллектора). Перед тем как готовить ключ я побрызгал на датчик WD-40.
Разъём на старой лямбде отрезать не нужно! Он нормально проходит внутри ключа на 22.
Снимаем вентилятор, одеваем ключ на лямбду и тут начинается самое интересное. Поскольку лямбда знатно прикепела, руками её отвернуть оказалось без вариантов (да к тому-же ключ у меня получился несколько короче чем мог-бы быть, руками за него тянуть не очень неудобно).
Если стоит защита, для дальнейших манипуляций её придется снять. После двух попыток открутить датчик вручную, я поддомкратил переднее правое колесо, взял деревянный брусок (размером примерно 25×40мм и длиной 1 метр), установил его вертикально, уперев в пол один конец. Прислонив брусок к ключу отметил маркером необходимую длину и отрезал брусок. Полученную «деревяку» установил под ключем и потихоньку опустил домкрат. Под весом машины датчик «стронулся» замечательным образом. Далее он открутился «от руки».

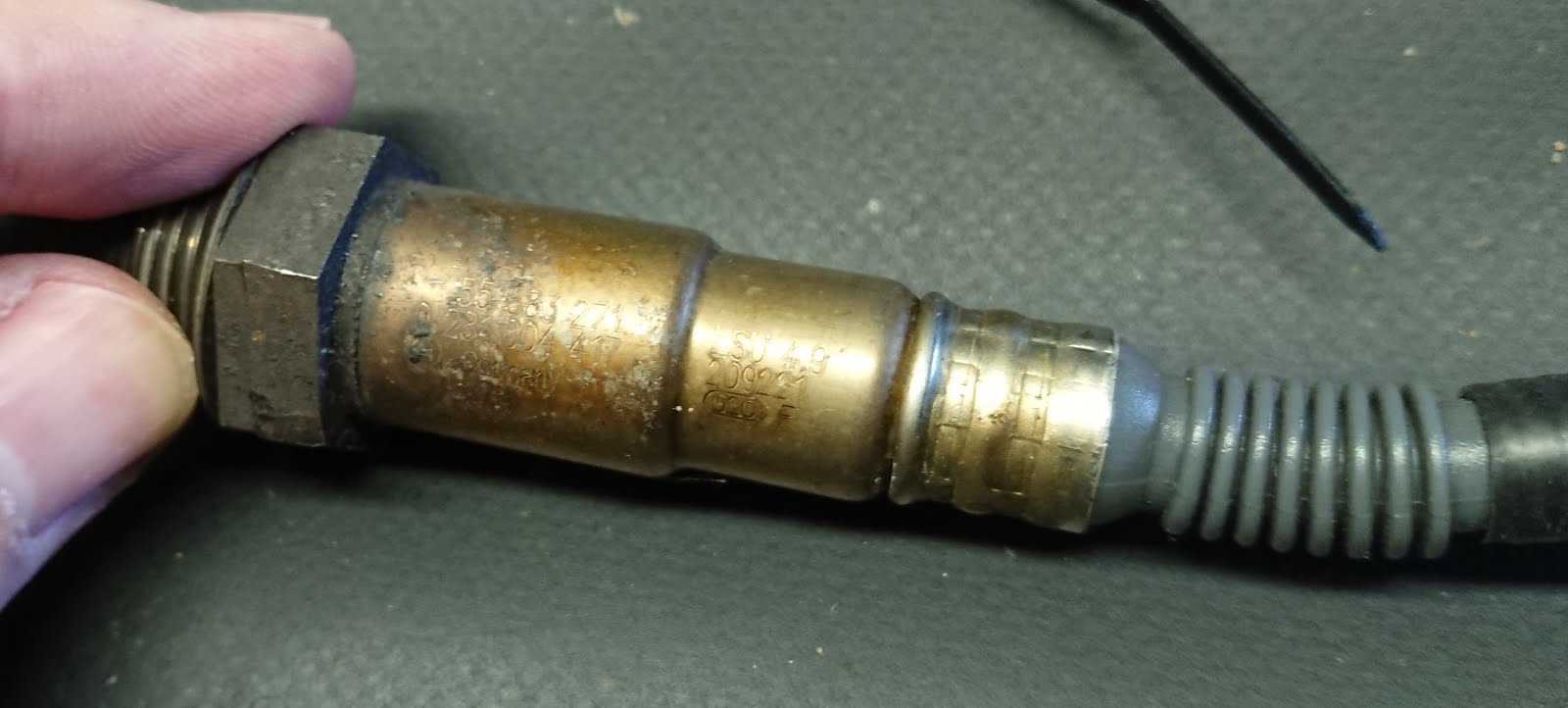

Для сравнения — старый и новый датчики:
Поддев плоской отверткой «лепесток» массы старого датчика, оторвал его (указан стрелкой):
Обстучал данный лепесток на оправке подходящего диаметра (головка диаметром 21мм):
В итоге он принял вот такую форму:
На той же оправке обжал контактный лепесток и хомут из нержавейки:
Приложил лепесток к новому датчику, отмерил необходимую длину сигнального провода, отрезал его, зачистил, ОДЕЛ ТЕРМОУСАДКУ, вставил провод в трубочку, которая имеется на новом датчике (термоусадка тоже шла в комплекте) и при помощи двух гаек, шпилек и тисков обжал:
Одел термоусадку на место соединения и прогрел. Получилось следующее:
На резьбе нового датчика нанесена смазка, призванная предотвратить прикипание, я равномерно размазал её по резьбе. Вкрутил датчик. Затягивал его немного сильнее чем обычно затягиваю свечу зажигания. Затем приложил лепесток массы и прижал его хомутом. Хомут затягивать крепко но умеренно, дабы не помять корпус датчика (я не знаю насколько он тонкий, поэтому и делал предварительную обжимку хомута и лепестка на оправке, что-бы убрать с них все неровности).
Установленный новый датчик выглядит так:
Подключаем разъём, ставим наместо вентилятор, термоэкран, сбрасываем адаптацию ЭБУ, грамотно заводим машину, прогреваем и получаем следующее:
— на холостом ходу новый датчик выдаёт сигнал такой формы:
— при движении:
На холостом ходу размах сигнала нового датчика составляет 0,15-0,85В,
при движении 0-0,9В, причем при движении накатом (не выключая передачу) практически горизонтальный участок 0В (правая часть последнего графика).
Итого: 3 часа времени и огромное чувство удовлетворения ?
P.S. Сброс адаптации ЭБУ выполнял вытаскиванием предохранителя QF5, расположенного в блоке у левой ноги водителя. Хватит минут 5-10. Я его вытащил до начала работ с датчиком. После замены установил обратно. За это время ЭБУ 100% успел «обнулиться».
Предохранитель ЭБУ показан стрелкой:
Что касается выражения «грамотно заводим машину»…
Несколько раз в различных мануалах встречал следующую процедуру по первому запуску двигателя, после обнуления ЭБУ:
— включить зажигание на 5 сек; — выключить зажигание; — снова включить зажигание, запустить двигатель; — не трогая педаль «газа» подождать пока двигатель на холостом ходу нагреется до рабочей температуры; — после прогрева, если есть кондиционер, включить его на 30 сек; — выключить кондиционер; — заглушить двигатель.
В принципе можно сразу заводить и ехать, через какое-то время ЭБУ сам «обучится».
https://youtube.com/watch?v=T2ZQ53ALw6A
Как диагностируется ошибка P0130
Чтобы ошибка P0130 попала в память ЭБУ автомобиля, необходимо, чтобы датчик кислорода был неисправен на протяжении 1 минуты или более. Если с датчика не поступают данные (или они идут ошибочные, например, лямбда зонд медленно изменяет значения) на протяжении минуты, то информация об ошибке P0130 оказывается в памяти. Спустя 10 секунд после этого, водитель будет извещен об имеющихся проблемах в работе мотора загоревшейся лампочкой Check Engine на приборной панели.
Статья в тему: Дополнительный радиатор охлаждения АКПП
Стоит отметить, что если из строя вышел датчик кислорода, и от него не поступает никакой сигнал, вместе с ошибкой P0130 может быть диагностирована ошибка P0134.
Причины появления ошибки Р0171
В реальности же это приведет к заливу свечей. Если мотор откровенно перерасходует горючее, троит, простреливает в выхлоп, но ЭБУ при этом «жалуется» на переобедненную смесь, приговор кислородному датчику неминуем. Простейший тестер, подключенный к сигнальному выводу кислородного датчика, покажет напряжение в пределах 0,25В.
Видео: P0171 — бедная смесь. Один из вариантов причины.
1. Неисправности ДМРВ
Отказы ДМРВ к возникновению этой ошибки приводят редко. Принцип работы датчика массового расхода воздуха дает завышение показаний (загрязнения на чувствительном элементе работают как теплоизолятор, что системой впрыска расценивается как рост скорости потока воздуха – то есть увеличение его количества). Более вероятен не «мнимый», а вполне реальный источник лишнего воздуха на впуске.
2. Негерметичность впускного коллектора
Подсос воздуха через трещины, что у пластиковых коллекторов не редкость (у Renault Duster 2.0, например, в 2013-2014 годах их массово меняли по гарантии).Через уплотнения (если снова вспомнить Renault – то это извечная болезнь на 1,6-литровом моторе K4M), через патрубок вакуумного усилителя и так далее. При этом подсос максимален на холостом ходу и на малых нагрузках, когда разрежение в коллекторе больше. При значительном подсосе, который способен вызвать появление ошибки P0171, его даже можно услышать по характерному шипению. Проливка подозрительного места очистителем карбюратора сразу выдаст негерметичность по изменению работы двигателя.
3. Трещины в патрубках вентиляции картера, вакуумного усилителя и прочих, сообщающихся с задроссельным пространством.
4. Проблемы с датчиком температуры воздуха
Автомобили, использующие для расчета наполнения цилиндров датчик абсолютного давления (ДАД или MAP-сенсор), могут иметь проблемы с датчиком температуры воздуха. Поскольку для расчета теоретического наполнения необходима коррекция по температуре, ибо плотность воздуха сильно зависит от его температуры, некорректные данные о ней вызывают и ошибки при расчете времени впрыска – соответственно, и коррекция времени впрыска может выйти за пределы. Если быть точным, то датчик температуры есть и на автомобилях с датчиком массового расхода, но там он сблокирован с ДМРВ, поэтому отдельно мы на нем не останавливались. Датчик же придется менять в сборе в любом случае, независимо от того, что именно он «посчитал» неправильно – скорость воздушного потока или его температуру.
Помимо традиционного «наколенного» способа диагностики датчика температуры (то есть его отключения для перевода ЭБУ впрыска на обходной алгоритм), можно воспользоваться и тестером. Достаточно найти в Интернете калибровочные данные для своего датчика и измерить его реальное сопротивление.
Надежнее всего измерение в трех точках – опустив датчик в тающий снег или лед из холодильника (0 градусов), кипящую воду (100 градусов) и при комнатной температуре, если есть термометр. Отклонения более 10% от калибровочных – однозначный показатель к замене датчика температуры воздуха.
5. Механические неисправности системы подачи топлива
Частая причина переобеднения смеси. Негерметичный регулятор давления топлива или «уставший» бензонасос еще до возникновения ошибки P0171 выдают себя трудным запуском, особенно на холодную, провалами при разгоне.
6. Засорения топливной системы
Давно не менявшийся топливный фильтр, забитые форсунки. Особенно на состав топливовоздушной смеси влияет состояние форсунок, так как проходное сечение их распылителей мизерно, и малейшая грязь способна уменьшить его.
Часто на автомобилях сейчас легкосменный топливный фильтр отсутствует как класс – фильтр тонкой очистки устанавливается в модуле бензонасоса. Поэтому просто исключить возможную неисправность, заменив недорогой топливный фильтр, не получится. Форсунки же придется отдавать на проливку – специальный стенд поможет оценить и форму факела распыла, по которой легко увидеть загрязненную форсунку, и измерить реальную производительность форсунок. Например, на иллюстрации ниже очевидно, что вторая форсунка забита.
Ещё кое-что полезное для Вас:
- Почему мотор начинает троить?
- Случайные пропуски воспламенения. Ошибка P0300
- Как проверить генератор со снятием и не снимая с машины
U012D – потеря связи с модулем генератора
Третье поколение автомобиля комплектуют трехфазным генератором с уже встроенным выпрямителем тока и регулятором напряжения. Правильная работа узла невозможна без модуля управления генератора. По любым причинам в любой момент времени может оборваться связь БУ с модулем. Водитель поймет это по засиявшему индикатору в виде лампочки аккумулятора на приборной панели.
Фактически на поведении машины U012D никак не сказывается, владельца Форд Фокус 3 будет смущать только вечно красующаяся подсвеченная лампочка даже при полном уровне заряда АКБ. Диагностику авто следует начать с прозвона провода управления генератора, который идет от фишки до PCM. Если с контактами все в порядке, потребуется замена ремня генератора и реле регулятора. Водителю нужно выполнить следующую работу:
- Снять генератор путем освобождения двух длинных болтов.
- Демонтировать пластиковую крышку и разобрать корпус устройства.
- Заменить реле.
- Установить генератор обратно.
- Произвести натяжку нового ремня.
Бывают и тяжелые случаи, когда одной лишь замены реле и ремня недостаточно. Решить более сложные задачи автовладельцу без особых навыков работы с электромеханическим оборудованием системы фактически не представляется возможным. Останется два способа решение – поиск квалифицированного электрика или поезда в сервисный центр.
