Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
Схема подключения для проверки датчика фаз 21110-3706040
Схема подключения для проверки датчика фаз 21120-3706040
Алгоритм выполнения проверки датчика мультиметром следующий:
- Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
- Отсоединить «фишку» от датчика, отщелкнув фиксатор.
- Демонтировать датчик из его посадочного места.
- На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
- Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
- Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
- Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
- Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
- Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
- Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Ошибка датчика положения распредвала! Check Engine — Chevrolet Lacetti Club — АвтоВызов
Роторная пластина разбита пазами на делений с шагом в 1. Форма и расположение пазов позволяют отслеживать частоту вращения двигателя и текущее положение его распределительного вала. В формообразующий контур встроен комплект световых и фотодиодов. При прохождении зубьев ротора в зазоре между световым и фотодиодом происходит последовательное прерывание светового луча, которое затем преобразуется в волнообразный амплитудный сигнал, выдаваемый на РСМ.
Датчик РСМ встроен в распределитель зажигания. Рассоедините контактный разъем в жгуте электропроводки, идущей к распределителю.
Замена датчика своими руками на Дэу Нексия
Для того, чтобы заменить ДПКВ на Дэу Нексия, необходимо следовать нижеприложенному алгоритму.
- Отсоединить минусовую клемму от аккумуляторной батареи.
- Отсоединить клеммную колодку.
- Демонтировать защиту двигателя.
- Открутить винт, который крепит датчик положения коленчатого вала.
- Вынуть датчик с посадочного места.
Перед установкой нового ДПКВ требуется проверить наличие и состояние уплотнительного кольца.
Собрать все в обратном порядке.
Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска. Поэтому, сначала рассмотрим признаки и причины его неисправности, способы проверки и потом, в конце статьи, как обмануть датчик коленчатого вала и запустить двигатель, если авто не заводится, а ехать надо.
</p>
Как проверить датчик коленвала?
Есть три способа проверки ДПКВ – мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.Подробнее
Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.
Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.
Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.
В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.
Признаки неисправности
Многие признаки неисправности датчика положения коленчатого вала не являются характерными только для этого вида поломок двигателя
Тем не менее, рекомендуется в первую очередь обратить внимание на эту деталь, если наблюдаются следующие отклонения в работе силового агрегата:
- Двигатель медленно набирает обороты.
- Холостые обороты начинают «плавать».
- Двигатель запускается с трудом.
Особенно заметно проявляются отклонения в работе двигателя при небольших оборотах. Например, частота вращения коленвала может произвольно увеличиваться более чем в 2 раза от номинального значения, которое должно наблюдаться на холостых оборотах. Проблема с приемистостью ДВС также проявляется, прежде всего, когда мотор еще не набрал достаточного количества оборотов.
В ситуации, когда двигатель совсем не запускается невозможно установить вышеперечисленные диагностические признаки. В такой ситуации следует, прежде всего, проверить наличие искры на электродах свечей и топлива в бензобаке.
Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон
Определить, где находится OBD2 разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro — бюджетный мультисканер для LADA GRANTA
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.
Диагностика и решение проблем
Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.
[stextbox что жидкости на нефтяной основе разъедают защитную изоляцию проводов и приводят к короткому замыканию или разрыву цепей. Это может стать причиной появления ошибки P0335.
Тест мультиметром
Затем подключите сканер к диагностическому порту автомобиля и получите все сохраненные коды неисправностей. После этого продолжите тестирование сигналов напряжения и заземления. Большинство моделей используют питание на пять вольт. Также проверьте сигнал заземления, и третий провод, цепь управления, должна подавать сигнал на PCM.
Отсоедините электрический разъем от датчика CKP и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления не соответствуют спецификациям производителя. Если все значения сопротивления цепи CKP находятся в пределах спецификаций, переходите к следующему шагу.
Проверка осциллографом
Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута CKP, а отрицательный провод подключите к цепи заземления CKP. Выберите соответствующую настройку напряжения на осциллографе и включите его.
Когда коробка передач находится в режиме парковки или нейтрали, а двигатель работает на холостом ходу, наблюдайте за формой волны на осциллографе. Сосредоточьтесь на неожиданных всплесках или сбоях в шаблоне формы волны.
Если вы заметили какие-либо всплески или сбои, осторожно пошевелите жгутом проводов и разъемом, глядя на диаграмму формы волны. Вы пытаетесь определить, является ли проблема слабым соединением или неисправным CKP
Обратите внимание на блоки напряжения в шаблоне формы волны. Если часть из них отсутствует, это говорит о сломанном или изношенном зубчатым кольце
Также проверьте магнитный наконечник CKP на предмет чрезмерного металлического мусора и при необходимости очистите. Если форма волны нормальная, переходите к следующему шагу.
Теперь снова подключите измерительные провода осциллографа к тем же цепям возле разъема PCM и наблюдайте за шаблоном формы сигнала. При обнаружении отклонения, скорее всего имеется обрыв или короткое замыкание между разъемом CKP и разъемом PCM.
[stextbox разомкнутые или закороченные цепи не обнаружены, возможно проблема с ошибкой P0335 кроется в неисправном PCM или в его программировании.
Устранение неисправностей
Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.
Чистка от грязи
Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.
Грязный датчик ПКВ
Обрыв контакта
Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.
Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.
Загрязнение контактов
Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.
Грязь на контактах ДПКВ
Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.
Связанные проблемы
Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.
ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.
Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
УКАЗАНИЕ:
- Если неисправность не обнаружена в ходе выполнения диагностики, произведите поиск неисправности в механической части двигателя.
- Проверьте частоту вращения коленчатого вала двигателя. Частоту вращения коленчатого вала двигателя можно проверить с помощью портативного диагностического прибора. Для проверки выполните следующие действия: Подсоедините портативный диагностический прибор к DLC3.
- Запустите двигатель.
- Включите портативный диагностический прибор.
- Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Engine Speed.
- Согласно показаниям, частота вращения коленчатого вала двигателя может быть равна нулю во время нормальной работы двигателя. Это вызывано отсутствием сигналов NE от датчика положения коленчатого вала (CKP). Помимо этого, согласно показаниям, частота вращения коленчатого вала двигателя может быть меньше фактической, если выходное напряжение датчика CKP недостаточно.
С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ENGINE SPEED) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Engine Speed.
Запустите двигатель.
Считайте значения, отображенные на диагностическом приборе, во время работы двигателя.
OK: Отображаются действительные значения. УКАЗАНИЕ:
- Для проверки изменения частоты вращения коленчатого вала двигателя выведите на дисплей прибора график.
- Если двигатель не запускается, проверьте частоту вращения коленчатого вала двигателя при прокручивании стартером.
- Если для частоты вращения коленчатого вала двигателя отображается нуль (0), в цепи датчика положения коленчатого вала может быть обрыв или короткое замыкание.
| OK |
| NG |

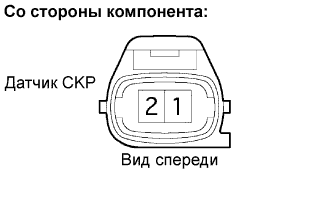

| 2.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СОПРОТИВЛЕНИЕ) |
|
|
Отсоедините разъем B22 датчика положения коленчатого вала (СКР).
Измерьте сопротивление между контактами 1 и 2.
Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Режим | Заданные условия |
| 1 — 2 | В холодном состоянии | 985-1600 Ом |
| 1 — 2 | В горячем состоянии | 1265-1890 Ом |
УКАЗАНИЕ: Условия «холодное состояние» и «горячее состояние» относятся к температуре датчика. «Холодное состояние» означает приблизительно от -10 до +50°C (14-122°F). «Горячее состояние» означает приблизительно от +50 до +100°C (122-212°F).
Подсоедините разъем датчика СКР.
| NG |
| OK |

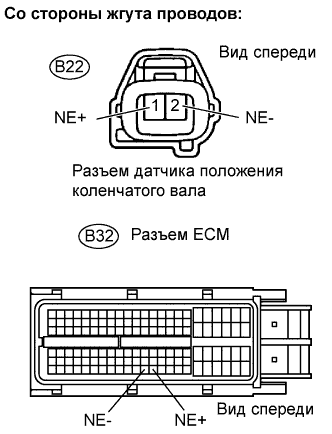

| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА — ECM) |
|
|
Отсоедините разъем B22 датчика СКР.
Отсоедините разъем B32 ЕСМ.
Измерьте сопротивление разъемов со стороны жгута проводов.
Номинальное сопротивление (проверьте на обрыв):
| Контакты для подключения диагностического прибора | Заданные условия |
| NE+ (B22-1) — NE+ (B32-122) | Менее 1 Ом |
| NE- (B22-2) — NE- (B32-121) |
Номинальное сопротивление (проверьте на короткое замыкание):
| Контакты для подключения диагностического прибора | Заданные условия |
| NE+ (B22-1) или NE+ (B32-122) — масса | 10 кОм или более |
| NE- (B22-2) или NE- (B32-121) — масса |
Подсоедините разъем ECM.
Подсоедините разъем датчика СКР.
| NG |
| OK |
| 4.ПРОВЕРЬТЕ УСТАНОВКУ ДАТЧИКА (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА) |
|
|
Проверьте установку датчика СКР.
OK: Датчик установлен правильно.
| NG |
| OK |
| 5.ПРОВЕРЬТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ЗУБЬЯ ДИСКА ДАТЧИКА) |
- Проверьте зубья диска датчика.
OK: Зубчатый диск датчика не имеет трещин и деформации.
| NG |
| OK |
| 6.ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
| ДАЛЕЕ |
| 7.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА |
Подсоедините портативный диагностический прибор к разъему DLC3.
Включите зажигание (IG) и включите портативный диагностический прибор.
Сбросьте коды DTC (см. стр. Нажмите здесь).
Запустите двигатель.
Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.
Считайте коды DTC.
Результат:
| Индикация (отображаемые коды DTC) | Следующий шаг |
| Не выводится | А |
| P0335 или P0339 | B |
УКАЗАНИЕ: Если двигатель не запускается, замените ECM.
| B |
| А |
СИСТЕМА SFI, Diagnostic DTC:P0335, P0339
ОПИСАНИЕ
Датчик положения коленчатого вала состоит из зубчатого диска датчика положения коленчатого вала и измерительной катушки.
Зубчатый диск датчика положения коленчатого вала имеет 34 зубца и монтируется на коленчатом валу. Измерительная катушка изготовлена из витой медной проволоки, стального сердечника и магнита. При вращении зубчатого диска датчика положения коленчатого вала каждый его зубец проходит через измерительную катушку, в результате чего формируется импульсный сигнал. Измерительная катушка генерирует 34 сигнала для каждого оборота коленчатого вала двигателя. На основании данных сигналов блок ECM вычисляет положение коленчатого вала и определяет частоту вращения коленчатого вала двигателя. С помощью данных вычислений осуществляется управление продолжительностью впрыска топлива и углом опережения зажигания.
| № DTC | Неисправность | Условие обнаружения DTC | Неисправный участок | MIL | Память |
| P0335 | Цепь датчика положения коленчатого вала «A» | Выполняется одно из следующих условий (логика диагностирования за 1 поездку):
|
|
Загорается | Код DTC сохраняется |
| P0339 | Прерывистый сигнал в цепи «A» датчика положения коленчатого вала | При выполнении условий (a), (b) и (c) сигнал датчика положения коленчатого вала не поступает в ECM в течение не менее 0,05 секунд (логика диагностирования за 1 поездку):
(a) Частота вращения коленчатого вала 1000 об/мин и выше. (b) Сигнал стартера выключен. (c) Прошло не менее 3 с после переключения сигнала стартера из состояния ON (ВКЛ) в OFF (ВЫКЛ). |
|
Не загорается | Код DTC сохраняется |
-
*a 5 В/дел. *b 20 мс/ дел. Для справки: проверка с помощью осциллографа.
Технические советы
Форма сигнала должна соответствовать показанной на рисунке.
- Неисправное заземление экрана кабеля может привести к возникновению помех на осциллограмме.
| Название контакта ECM | Между NE+ и NE- |
| Рабочий диапазон диагностического прибора | 5 В/дел., 20 мс/ дел. |
| Условие | Холостые обороты при прогретом двигателе |
Возможные причины загорания функции «чек»
Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание. Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла
Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная
Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.
Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:
- Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
- Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
- Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
- Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
- Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.
Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.
Методы устранения
Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:
- Плохое топливо. Метод устранения довольно прост — сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
- Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода.
Двигатель 21116 (высоковольтные провода, щуп масла)
4 болта крепления пластиковой крышки бензонасоса под задним сидением
Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.
Подводные камни
Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».
ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.
Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.
Сброс ошибки без использования адаптера (колхозный способ)
Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.
- Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
- Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.
Диагностика Лады Гранта своими руками
Время прочтения
Сложность материала:
Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.
