Ошибка p0123

Как устранить или сбросить код неисправности P0122

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0122:

Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка.
Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли неисправность снова.
Визуально осмотрите электрические провода и соединения, относящиеся к датчику «А» положения дроссельной заслонки, на предмет ослабления и наличия повреждений.
Сравните показания датчиков «А» и «B» положения дроссельной заслонки, используя сканер, при необходимости замените неисправный датчик.
Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.

Симптомы неисправности датчика ПДЗ

Выявить неисправность сенсора можно по определенным признакам неисправности:

снижение максимальной скорости;
плавающие обороты ХХ;
проблемы с ускорением;
индикатор Check Engine на панели.

Эти неисправности могут встречаться вместе или по отдельности.

Снижение максимальной скорости

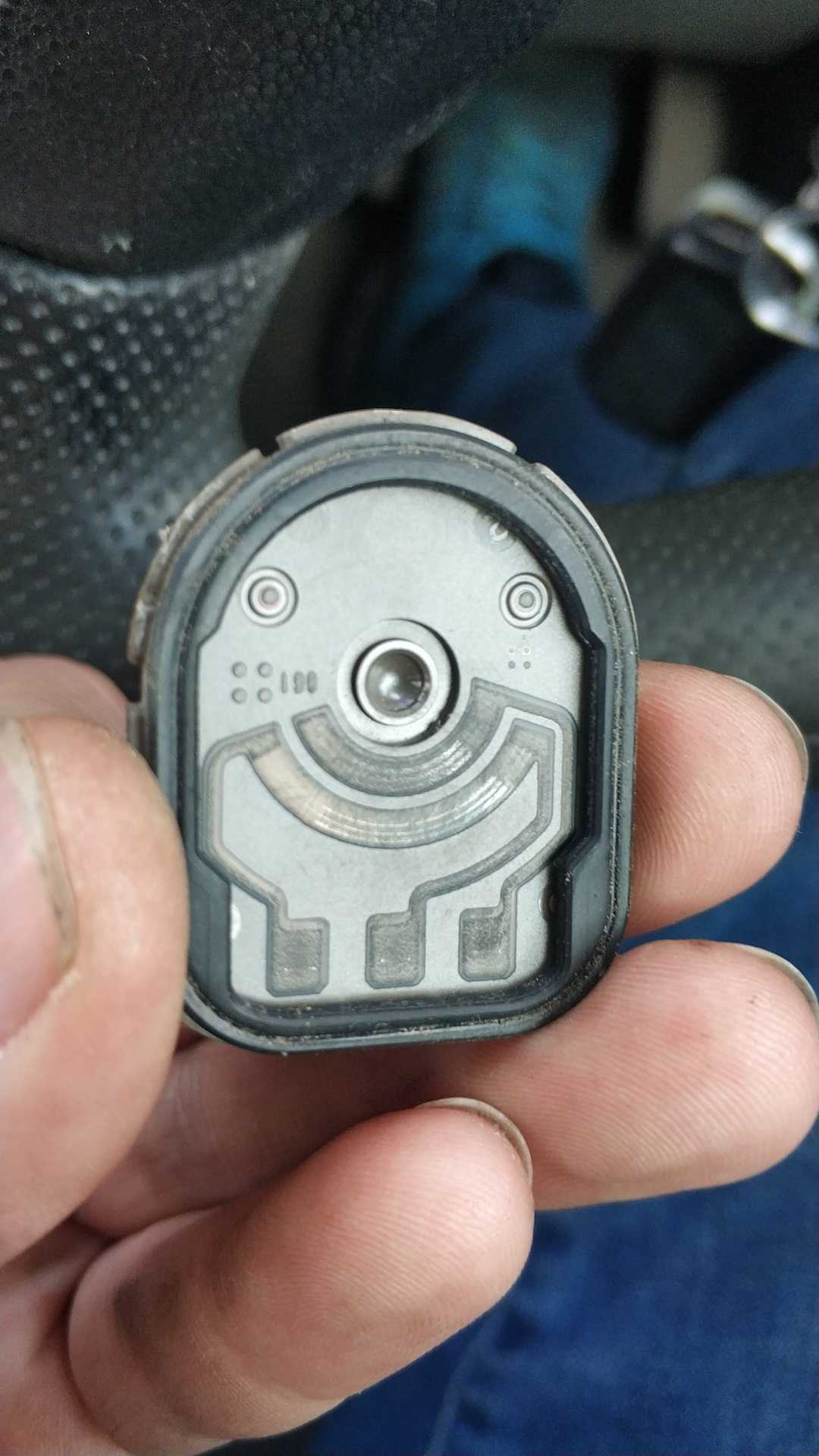

Чаще относится к пленочным сенсорам, которые склонны к стиранию медных дорожек:

В конце дорожки медное напыление стерлось.
Водитель нажимает газ до упора, желая получить максимальное ускорение и достигнуть максимальной скорости.
Обороты замирают на одном месте, а максимальная скорость меньше заявленной.

Причина: у ЭБУ нет информации о том, что заслонка открылась полностью, значит, нет и команды на полную подачу топлива. Актуально на электронных дросселях.

Плавающие обороты ХХ

Довольно редкая проблема для ДПДЗ. Проявляется в основном на электронной заслонке, совмещенной в едином и неразборном корпусе с датчиком положения заслонки:

У любой заслонки есть два концевых выключателя: один для полного открытия, второй — отвечает за ХХ, когда заслонка закрыта.
Износ ножки, которая должна доставать до концевика при закрытии заслонки, приводит к тому, что до кнопки она не достает. Кнопка не нажимается — «мозги» мотора не получают нужную информацию для ввода в работу регулятора холостого хода.
Автомобиль глохнет или холостые обороты становятся неустойчивыми.

Второй вариант развития событий: заслонка не достает до кнопки, при этом остается слегка открытой, что приводит к лишнему подсосу воздуха, увеличивающему обороты двигателя.

Проблемы с ускорением

Автомобиль ускоряется рывком или теряет максимальную скорость и обороты. Проблема касается только резистивных устройств.

Рывки появляются из-за стирания напыления в самом начале движения ползунка. Но не всегда такая проблема говорит о неисправности ДПДЗ. Чаще всего рывки при разгоне или тупой разгон возникают при неисправностях в топливной системе: забитый топливный фильтр, форсунки или низкая производительность топливного насоса.

Загорелся индикатор Check Engine

Инжекторный двигатель выполняет электронное сканирование систем авто и выявляет все известные неисправности. Для индикации проблем ЭСУД (электронная система управления двигателем), на панели приборов загорается контрольная лампа Check Engine. С английского переводится как «Проверьте двигатель». «Чек» загорается также при любых электрических проблемах с сенсором положения дроссельной заслонки, например:

Обрыв цепи сенсора или короткое замыкание. Происходит при контакте проводки или внутренних частей сенсора с водой. Не исключены и случаи физического повреждения электрической цепи.
Несоответствие положения дроссельной заслонки. Проявляется редко на европейских автомобилях: Рено, Фольксваген, американском Форд. Такие ошибки возникают на машинах с продвинутой электроникой, оснащенных CAN-шиной.

Индикатор Check Engine Система электронной диагностики выявляет исключительно проблемы с электрической цепью сенсора, но не может локализовать неисправность:

отгнивший разъем;
обрыв проводки;
неисправность самого датчика;
отсутствует питание со стороны ЭСУД.

Если ошибка проявилась на панели приборов, мотор переходит в аварийный режим работы. Впрыск топлива осуществляется в соответствии с усредненными значениями и не меняется на протяжении работы двигателя.

Диагностика при помощи стороннего оборудования

Более точно на Шеви Нива ошибки можно выявить при помощи подключения дополнительного оборудования. Методика более сложна в техническом плане, но позволяет с минимальной погрешностью установить причину поломки или сбоя. При этом последовательность действий следующая:

заглушить двигатель;
найти под приборной доской контактный разъем, фишка расположена снизу рулевой колонки;
подключить настроенный компьютер к выходу ЭБУ;
включить зажигание;
следовать инструкции программы.

Если все действия выполнены правильно, в окне рабочего стола высветится вся доступная информация и имеющиеся ошибки в виде зашифрованных кодов.

Также существуют специализированные сканеры, предназначенные конкретно для Chevrolet NIVA. Дилерские устройства подключаются на место штатного блока сигнализаторов через выведенный шлейф.

Отдельно следует выделить современные девайсы, предназначенные для присоединения смартфона к автомобилю, при этом считывание кодировок и управление режимами работы происходит непосредственно с дисплея гаджета.

При этом следует знать, что значат кодировки, высвечиваемые при диагностике. Код состоит из нескольких элементов.

Р – электроника мотора дала сбой;
С – имеются проблемы с шасси;
В – внутреннее пространство салона, обнаружена проблема;
U – имеются проблемы при установке сопряжения бортовых систем.

Следующим элементом выступает однозначная цифра:

0 – ОВD 2;
1-2 – стандартный код предприятия изготовителя;
3 – резервная часть электрооборудования.

Следующая цифра определяет точный порядковый номер магистрали, в которой обнаружен дефект:

0 – устройство выхлопной системы;
1-2 – нарушение устройства подачи топлива или воздуха в двигатель;
3 – зажигание работает некорректно;
4 – дополнительный контроль оборудования;
5 – контроль состояния холостого хода двигателя;
7-8 – устройство трансмиссии и ходовой части.

Как устранить или сбросить код неисправности P013A

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P013A:

Диагностика и решение проблем

Прежде чем заниматься нашей ошибкой убедитесь, что все другие коды диагностированы и отремонтированы. Подготовьте некоторые инструменты, такие как диагностический сканер, цифровой вольтомметр. А также источник информации о транспортном средстве.

Визуально осмотрите жгуты проводов и разъемы системы

Особое внимание уделите жгутам, проложенным рядом с горячими выхлопными трубами и коллекторами. А также, которые проложены рядом с острыми краями деталей

Затем подключите сканер к диагностическому порту автомобиля и считайте все сохраненные коды неисправностей. Эта информация может быть полезна, если ошибка окажется плавающей, поэтому запишите ее на потом. Теперь очистите коды и посмотрите, сброшен ли код P013A.

Теперь запустите двигатель, дайте ему достичь нормальной рабочей температуры и дайте ему поработать на холостом ходу. Если двигатель работает эффективно, данные датчика O₂ должны регулярно колебаться между 1 и 9 милливольтом. Если колебания напряжения медленнее, чем ожидалось, будет сохранен P013A.

Подключите тестовые провода вольтомметра к заземлению датчика и сигнальным проводам, чтобы отслеживать данные с датчика O₂ в реальном времени. Проверьте сопротивление, а также сигналы напряжения и заземления.

Основные признаки неисправности устройства

Установить проблемы в работе можно по следующим признакам неисправности ДПДЗ, указывающим на поломку именно этого механизма:

Вне зависимости от рабочего режима мотора обороты холостого хода непостоянны.
Если резко отпустить педаль газа, при переключении КПП глохнет мотор.
Существенно падает мощность мотора.
В работе мотора на холостом ходу обороты непостоянны.
Топливный расход заметно увеличился.
Несмотря на плавный выжим педали газа, при наборе скорости ощутимы рывки.

В некоторых ситуациях возможно загорание лампочки-индикатора Check Engine, при этом она какой-то период не тухнет. Этим сигналом тоже не стоит пренебрегать: обязательно нужно проверить и устранить ошибки в работе устройства.

Это интересно: Установка двигателя от Lada Priora на ВАЗ 2115-13

Диагностика автомобилей

С выпуском каждой новой версии авто Шевроле, будь то Авео, Нива, Лачетти, Круз или Блейзер, расшифровывать коды становится все труднее, поскольку их число неуклонно растет. Для того, чтобы расшифровать неизвестную вам комбинацию цифр, необходимо произвести диагностику транспортного средства: без этого никак не обойтись.

Самый простой способ диагностики — это проверка сообщений на приборной панели. В автомобилях Шевроле на «приборке» могут появляться не комбинации цифр, а сообщения. Владелец может не знать перевода фраз, выскакивающих перед его глазами, но эти сообщения являются важными. Поэтому предлагаем вам ознакомиться с их обозначением. Такие сообщения характерны для моделей Круз, Лачетти и Блейзер.

Сообщение	Обозначение
Change Engine Oil Soon	В скором времени необходимо заменить моторную жидкость.
Low Engine Oil Level	В двигателе низкий уровень моторной жидкости. Необходимо проверить уровень масла в моторе и при необходимости — долить.
Oil Pressure Low — Stop Engine	Давление моторной жидкости в двигателе низкое. Нужно заглушить автомобиль.
Program Cluster	Панель приборов необходимо перепрограммировать. Как правило, такое сообщение выскакивает после замены элементов на «приборке».
Service Vehicle Soon	Сообщение предупреждает автомобилиста о том, что близится ТО. Обычно оно выскакивает в том случае, когда в блоке управления мотором выявлены неполадки.
Vehicle Overspeed	Превышен лимит скорости автомобиля.

Чтобы более подробно узнать об ошибках, присутствующих в системе вашего авто, можно воспользоваться специальным сканером. Это устройство представляет собой компактный компьютер с установленным в нем программным обеспечением, предназначенный для проверки авто своими силами.

Сканеры бывают двух типов:

Как исправить ошибку P0120

В зависимости от причины возникновения ошибки P0120, будет меняться алгоритм устранения проблемы. Поскольку причин не особо много, следует придерживаться следующей инструкции, чтобы максимально быстро выявить и устранить неисправность:

Диагностика датчика дроссельной заслонки. Практически на всех современных автомобилях датчик положения дроссельной заслонки является частью заслонки, то есть для диагностики датчика потребуется демонтировать весь узел, что подразумевает практически полный разбор двигателя. Выполнять подобную работу рекомендуется специалистам, поскольку и для диагностики потребуется специальное оборудование. Поскольку заменить датчик, объединенный с дроссельной заслонкой, невозможно, при его выходе из строя придется менять весь узел;
Проверка дроссельной заслонки. Зачастую причиной ошибки P0120 является не сам датчик, а именно дроссельная заслонка, которая может быть загрязнена или на ее рабочих элементах присутствуют сильные отложения ржавчины/мусора. В такой ситуации нужно прочистить дроссельную заслонку, например, используя специальные составы для чистки карбюраторов. Помимо чистки дроссельной заслонки, нужно убедиться, что возвратная пружина и сама заслонка в нормальном состоянии, то есть они исполняют свои функции не имеют видимых физических повреждений. Если заслонка повреждена, придется ее заменить;
Диагностика электрической цепи датчика. При помощи диагностического сканера проверяются обе цепи, которые идут от датчика положения дроссельной заслонки. Полученные результаты напряжения при различных оборотах двигателя сравниваются с оптимальными значениями, указанными в руководстве по технической эксплуатации конкретной модели автомобиля;
Диагностика электронного блока управления. С помощью специальных диагностических инструментов можно проверить работу ЭБУ. Обычно, если ошибка P0120 возникает именно по причине сбоя программного обеспечения электронного блока управления, она сопровождается еще рядом ошибок.

Как отмечалось в начале статьи, ошибка P0120 не критична для работы двигателя, но она будет вести к ряду проблем при эксплуатации автомобиля. При этом, чаще всего, устранить ошибку можно только заменой узла дроссельной заслонки, что довольно дорогостояще.

Техническое описание и расшифровка ошибки P0123

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0123 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Он представляет собой тип потенциометра. Который преобразует положение дроссельной заслонки в выходное напряжение и подает сигнал напряжения на модуль управления двигателем (ECM). Кроме того, определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения на ECM.

Когда дроссельная заслонка закрыта, сигнал от датчика положения составляет около 0,45 вольт. Если напряжение сигнала TPS приближается к 5 вольтам устанавливается код неисправности P0123. Блок управления распознает проблему как высокий уровень сигнала в цепи датчика «А» положения дроссельной заслонки.

Что означает P0122?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии и применяется ко многим автомобилям OBD-II (с 1996 года и новее). Сюда могут входить, помимо прочего, автомобили Honda, Jeep, Toyota, VW, Chevy, Ford и т. Д. Несмотря на общий характер, точные этапы ремонта могут варьироваться в зависимости от года выпуска, марки, модели и конфигурации трансмиссии.

Код P0122 означает, что компьютер автомобиля обнаружил, что TPS (датчик положения дроссельной заслонки) «A» сообщает о слишком низком напряжении. На некоторых автомобилях этот нижний предел составляет 0.17–0.20 вольт (В). Проще говоря, датчик положения дроссельной заслонки используется для определения того, в каком положении находится дроссельная заслонка.

Вы настраивали при установке? Если значение сигнала меньше 17 В, то PCM устанавливает этот код. Это может быть обрыв или короткое замыкание на массу в сигнальной цепи. Или вы могли потерять опорное напряжение 5 В.

Для получения дополнительной информации о TPS см. Что такое датчик положения дроссельной заслонки?

Пример датчика положения дроссельной заслонки TPS:

Техническое описание и расшифровка ошибки P0122

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0122 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код P0122 означает, компьютер автомобиля обнаружил, что TPS (датчик положения дроссельной заслонки) «A» сообщает о слишком низком напряжении. На некоторых автомобилях этот нижний предел составляет 0,17–0,20 вольт (В).

Профилактика использования

Сама по себе дроссельная заслонка рассчитана на весь срок эксплуатации автомобиля, то есть, не имеет периодичности замены. Поэтому ее замену выполняют при выходе узла строя по причине механической поломки, выхода из строя всего двигателя или по другим критическим причинам. Чаще из строя выходит упомянутый выше датчик положения дроссельной заслонки. Соответственно, он и подлежит замене.

Для нормальной эксплуатации двигателя дроссельную заслонку необходимо периодически чистить и перенастраивать. Делать это можно либо при появлении указанных выше признаков поломки, либо просто периодически с тем, чтобы не доводить ее до такого состояния. В зависимости от качества используемого топлива и условий эксплуатации машины чистить дроссельную заслонку рекомендуется при процессе замены моторного масла, то есть, через каждые 15…20 тысяч километров пробега.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.
