Шевроле Лачетти 2007года. Не работает центральный замок .
Шевроле Лачетти 2007года. Не работает центральный замок .
В моем случае было тихо т.е замок не щелкал ,при подаче сигнала минус на контакт 10 и контакт 11. Если у вас ситуация похожая то переходим к проверке ЦЕНТРАЛЬНОГО ЗАМКА Проверка : ЦЕНТРАЛЬНЫЙ ЗАМОК -расположенным на правой стойке за пластиковой накладкой в районе ног пассажира переднего сиденья .
Возможны причины ,прекращение работы центрального замка происходит , перегорания предохранителя Ef26 (15А), расположенного в монтажном блоке моторного отсека. В этом случае обесточивается блок управления центральным замком, и не поступает плюсовой управляющий сигнал на клеммы электродвигателей актуаторов.
Мой вариант ремонта . Поворот контактов в блоке управлением замком ,все исправило. И все функции работы центрального замка восстановились
Видимо качество контактов в разъеме не важное
Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка клапан в крышке должен работать исправно, пробка должна быть герметичнаисправность термостата.
Immo Chevrolet Lacetti
В механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. Также причина может быть в проводке от разъёма С до выключателя света на руле. В других случаях установить причину поможет диагностика.
Нажав на этот клапан-нипель, можно проверить давление, при нормальном давлении газ должен резко начать выходить с громким шипением. Для ввода кода нужно подключить аккумулятор, включить зажигание, выключить зажигание не доставая ключ из замка и затем вводить код.
Если после снятия клеммы с аккумулятора магнитола заблокировалась и просит ввести код, его можно вводить только 3 раза, затем нужно опять отключить питание аккумулятора.
Проверьте провода и контакты в разъёме С, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Также проверьте провода, идущие от разъёмов панели. F5 — не используется. F6 10 А — компрессор кондиционера, фары, обогрев заднего стекла, электростеклоподъёмники.
Чтобы весной не было проблем с кондиционером, зимой иногда включайте его на прогретом двигателе, загнав автомобиль в тёплое место на холоде не включится из-за недостатка давления газа. Среди владельцев Лачетти распространена проблема утечки фреона. Поэтому при обслуживании или ремонте обязательно проверяйте всю систему и соединения на герметичность. Утечка может быть из-за пропускания заправочного клапана, находящегося под защитным колпачком. Нажав на этот клапан-нипель, можно проверить давление, при нормальном давлении газ должен резко начать выходить с громким шипением.
При низком давлении требуется заправка. Муфта находится примерно под воздушным фильтром, разъём с двумя проводами. Могли окислиться контакты в нём, либо переломиться провода. При включенном кондиционере внутренняя часть муфты должна крутиться, как и внешняя. Находится под капотом с левой стороны двигателя.
При включении также слышен щелчок, по которому можно определить, что муфта двигается. Если щелчка нет и внутренняя часть не крутится, дело может быть в недостаточном давлении газа или проводке. Проверьте также ремень компрессора и его натяжку.
Управление штатным центральным замком по CAN-шине
При таком механизме управления штатным ЦЗ проблемы с подключением сигнализации Старлайн отсеиваются автоматически: при окислении скруток или обрыве провода недоступны все функции, связанные с CAN-шиной, одновременно. Поэтому, если проблемы наблюдаются именно с работой центрального замка, стоит проверить корректность настройки CAN-модуля сигнализации: при некорректном задании прошивки под конкретную модель автомобиля зачастую работоспособность сигнализации нарушается только в конкретных функциях. Это происходит из-за того, что часть CAN-команд, с помощью которых сигнализация считывает данные о состоянии автомобиля и управляет его электроникой, могут совпадать на многих машинах, а некоторые команды управления будут индивидуальными.
Для начала узнайте корректный номер прошивки для своего автомобиля. Указав в форме поиска на сайте can.starline.ru марку и модель, увидите этот номер в самом начале списка поддерживаемых прошивкой функций. Например, для Ford C-Max нужный номер – 2319. Сразу посмотрите в списке функций, указано ли там управление центральным замком: если оно не поддерживается, то ЦЗ управляется от сигнализации по аналоговым цепям.
Ещё кое-что полезное для Вас:
- Наиболее частые ошибки, которые могут появиться на брелке сигнализации StarLine
- Как отключить автосигнализацию Starline, если, например, села батарейка на брелке?
- Зачем нужна, как выглядит и где находится кнопка Valet на сигнализации в машине?
Затем заново вводим номер прошивки в память CAN-модуля сигнализации. Чтобы не извлекать центральный блок, это проще всего сделать с помощником. Отключив массу аккумулятора, найдите и зажмите сервисную кнопку (Valet) сигнализации. В это время помощник должен одеть клемму обратно, восстановив питание сигнализации.
После того, как сирена подаст 5 звуковых сигналов, нужно отпустить кнопку Valet. Старлайн подаст еще 4 сигнала, подтвердив вход в режим программирования.
Вновь кратко нажмите сервисную кнопку. В ответ сигнализация подаст одиночный сигнал. После этого быстрыми нажатиями кнопки введите первую цифру номера прошивки и сделайте паузу. Как только сигнализация подтвердит ввод, издав ровно столько сигналов, сколько раз нажималась кнопка, тем же способом введите вторую цифру номера, затем третью и четвертую. Главное – не обсчитаться: если случайно нажать кнопку более 9 раз, то сигнализация вернется в основное меню программирования, издав 4 сигнала предупреждения. В этом случае начните все с начала абзаца.
Спустя пару секунд после успешного ввода последней цифры StarLine либо подтвердит результат (два сигнала), либо сообщит об ошибке (четыре сигнала). Произойдет автоматический возврат в основное меню. Если все сделано правильно, но сигнализация не принимает корректный номер, то стоит обратиться в сервисный центр для проверки и перепрошивки CAN-модуля.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Процесс снятия и замены блока предохранителей и реле, его элементов
Каждый модуль на автомобиле ремонтируется и снимается с машины только после полного отключения питания бортовых цепей и надежной фиксации транспорта.
Как разобрать блок предохранителей
Процедура выглядит так.
Загнать машину на ровное место и зафиксировать ее.
Снять клеммы с аккумуляторной батареи.
Открыть крышку модуля. Для салона отщелкивается боковой элемент приборки со стороны двери. Для основного модуля – отжимаются клеммы верхней крышки.
Далее потребуется открутить основные крепления панели к кузову автомобиля.
После выполнения операции модуль аккуратно вытягивается с посадочного места.
Сзади панели расположены контактные группы проводов
Их следует предельно осторожно вынуть.
Далее деталь полностью демонтируется с автомобиля.
Замена предохранителей
Для этого следует использовать пинцет или специальную прищепку. Деталь вынимается из гнезда и на ее место устанавливается новая
Важно! Недопустимо вынимать элементы из гнезд раскачивая их – это может повредить тонкие ножки
Ремонт центрального замка шевроле лачетти
Тема что надо! Такая беда и у меня произошла. Вопрос а у тебя сигналка имеется, если да то кто ставил?
WertWert добавил 14.10.2010 в 21:25
Дело в том, что некоторые плохие бяки ставят сигнализацию и тем самым нарушают целостность проводки — вот отсюда и беды наши.
С кнопки при закрывании поворотники моргают? Сигнал открывания на ЦЗ приходит с радиомодуля (расположен под подлокотником). Для проверки можно отключить разъем с радиомодуля и подавать проводом, соединенным с корпусом, сигнал управления. Контакт 10 (цвет провода LgW ) — Импульс закрывания замков. Контакт 11 (цвет провода Y ) — Импульс открывания замков. После этой проверки делать дальнейшие выводы.
Доступ к радиомодулю: Сдвинуть оба кресла до упора вперед. На правом и левом боку в задней части подлокотника открутить по одному саморезу. Приподнять заднюю часть подлоконника. Радиомодуль — черная коробочка размером примерно 10х8 см с белым разъемом. Радиомодуль снимается сдвигом назад.
Источник
Устройство и принцип работы центрального замка
Большое количество современных автомобилей обязательно оснащаются центральными замками. Это не самый надёжный элемент безопасности для транспортного средства, но в сочетании с сигнализацией позволяет добиться действительно высокого уровня защиты. Если первые центральные замки (ЦЗ) вызывали много споров и считались недостаточно надёжными, по мере развития автомобильной промышленности и систем защиты ситуация изменилась в лучшую сторону.
Но всё равно периодически замки могут выходить из строя. И если нарушилась их правильная работа, автовладельцу обязательно следует знать, почему это могло произойти и что предпринять в конкретной ситуации. Существует несколько вариантов неисправностей, каждая из которых предполагает определённый алгоритм действий со стороны автовладельца.
Системы центрального замка состоят из следующих элементов:
- дверные включатели (подают на блок управления информацию о положении дверей);
- микропереключатели (фиксируют положение каждого элемента в данное время);
- блок управления (считывает и анализирует информацию и дает сигналы управления);
- исполнительные механизмы (выполняют механическую работу по блокировке дверей).
Вне зависимости от типа привода и возможностей моделей все устройства работают по одинаковому алгоритму:
- поворот ключа в замке или импульс пульта ДУ подает сигнал на электронный блок управления;
- если датчики сигнализируют о возможности закрывания/открывания дверей;
- управляющий блок дает напряжение на установленные контролеры;
- приводы (исполнительные устройства) закрывают все подключенные двери, потолочный люк, крышку топливного бака и т. д.
При подключении центрального замка к системе охраны команды на открытие/закрытие автомобиля поступают после ее разрешения.
При постановке на стоянку автоматически закрываются и блокируются двери, окна и пр. При снятии с охраны двери открываются, окна разблокируются.
В зависимости от особенностей компоновки и принципа действия замки делятся на несколько больших категорий.
С электрическими приводами
Все элементы приводятся в движение и управляются электрическими сигналами.
Самые надежные и распространенные варианты, выпускается большое количество устройств с широкими эксплуатационными возможностями.
С вакуумными приводами
Механизмы привода срабатывают от воздуха, сохраняющегося в баллонах. Устаревшие модели, на современных марках машин не монтируются.
Без сигнализации
Намного повышают комфортность пользования, но дополнительно не защищает автомобили от угона или несанкционированного проникновения третьих лиц. В базовый комплект входят два брелока (есть варианты только с ключами), приводы дверных замков и багажника (могут быть электрические двигатели или электромагнитные катушки), блок управления.
Центральные замки с сигнализацией
Более дорогие и сложные устройства, но позволяют повышать защиту транспорта от угона. Имеют много моделей, регулируются по различным параметрам подачи сигнала тревоги.
Реагируют на взлом, попытки запуска двигателя посторонними лицами и т. д. Электронный блок управления настраивается индивидуально с учетом пожеланий владельцев и технических характеристики автомобиля.
Определяем неисправности центрального замка
Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.
Причины отказа системы центрального замка автомобиля:
1.Полный отказ.
Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.
2. Частичный отказ.
Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.
3. Нарушения работы замков.
Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.
Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.
1.Тестирование сигнализации.
Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.
Если в ручном режиме центральный замок функционирует, надо проверить электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.
2. Не работает центральный замок полностью или частично.
При тестировании системы центрального замка он отказывается работать или работает с нарушениями в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.
Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.
Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.
3.Предохранители системы целы и невредимы.
Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.
Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.
Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.
4.Произвольное открытие или закрытие дверных замков.
Часто после нажатия на кнопку брелка замки дверей закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.
Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.
Центральный замок Volkswagen, пневматика
На самом деле, у нас не был рассмотрен ещё один тип ЦЗ – пневматические, или вакуумные замки. Ими управляют при помощи одного кабеля, а не двух. Управляющий провод можно обнаружить в багажнике (возле компрессора), под задним сиденьем и так далее. При открывании на проводе будет «плюс», при запирании он подключен к массе. Найденный управляющий шнур придётся разрезать. К сигналке подключают обе части шнура (подробности рассмотрены дальше).
Приводим пример подключения сигнализации:
Управление пневматическим ЦЗ, схема
То же самое в виде букв:
- Отпирающий НР – к «+12 В»;
- Закрывающий НР – на массу;
- Отпирающий НЗ – к той части шнура, которая идёт к БУ ЦЗ;
- Закрывающий НЗ – к «общему» лепестку реле отпирания;
- «Общий» лепесток закрывающего реле – ко второй половинке шнура (к исполнительным механизмам).
Надеемся, вопросов тут не возникнет. Но всё же, на всякий случай мы откроем комментарии.
В завершение, отметим и ещё раз подчеркнём, что любые монтажные работы выполняют с отключенной минусовой клеммой.
Речь идёт о клемме аккумулятора, питающего электросеть. Прокладывая новый кабель, используйте термостойкие изолирующие трубки либо изоленту. Всё оборудование, установленное в автомобиле, находится в агрессивной среде. Об этом необходимо помнить.
Варианты неисправностей центрального замка
Если устройство отказывается реагировать на команды, отправляющиеся с брелка, надо искать проблему в работе механизма.
Замок работает нестабильно
Устройство может функционировать нестабильно, речь идет о следующих ситуациях:
- При нажатии кнопки на брелке управляющий модуль некорректно себя ведет. Блок может реагировать на команды автовладельца либо не выполнять их. Один раз устройство работает нормально, а затем начинает давать сбои. Команды, отправляющиеся с пульта, то выполняются, то не выполняются.
- При попытке открытия дверных замков устройство сначала открывает их, а затем автоматически блокирует. То же самое может происходить при закрытии дверей.
- При нажатии на кнопку открытия двери устройство выполняет ее закрытие и наоборот.
- При нажатии кнопки закрытия либо открытия блокируются или разблокируются часть дверей. Несколько дверей или одна может правильно реагировать на сигналы, отправляющиеся с блока, а другая часть либо одна дверь — нет.
Замок частично не работает
К таким проблемам относится ситуация, когда устройство не закрывает, но открывает двери. Дверные замки были закрыты механически, путем нажатия на кнопки в салоне авто, но после этого они нормально разблокируются. Такая проблема свидетельствует о неполадках, проявляющихся в электронной составляющей устройства.
Замок не срабатывает с брелка
Автовладельцы часто сталкиваются с проблемой, когда устройство не реагирует на команды с пульта. Здесь вариантов причин может быть несколько. Либо это поломка самого коммуникатора, что может быть связано с разрядом источника питания, или неполадки в работе управляющего прибора.
Замок не срабатывает с ключа
Если пульт управления не функционирует, то можно воспользоваться ключом для открытия либо закрытия дверей. Но бывает такое, что установка ключа в дверной замок не дает результатов. Вероятнее всего, это механическая проблема самого замочного изделия. Можно попробовать открыть другую дверь, если на ней установлен замок.
Канал Adios показал процесс диагностики центральной блокирующей системы дверей.
https://youtube.com/watch?v=iTx1j7z4BRM
Что делать, если перестал работать центральный замок
Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур. Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный износ отдельных элементов устройства.
В любом случае, на начальном этапе нужно точно определить проблемный элемент. Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.
Первым шагом является диагностика оборудования
Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам
Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

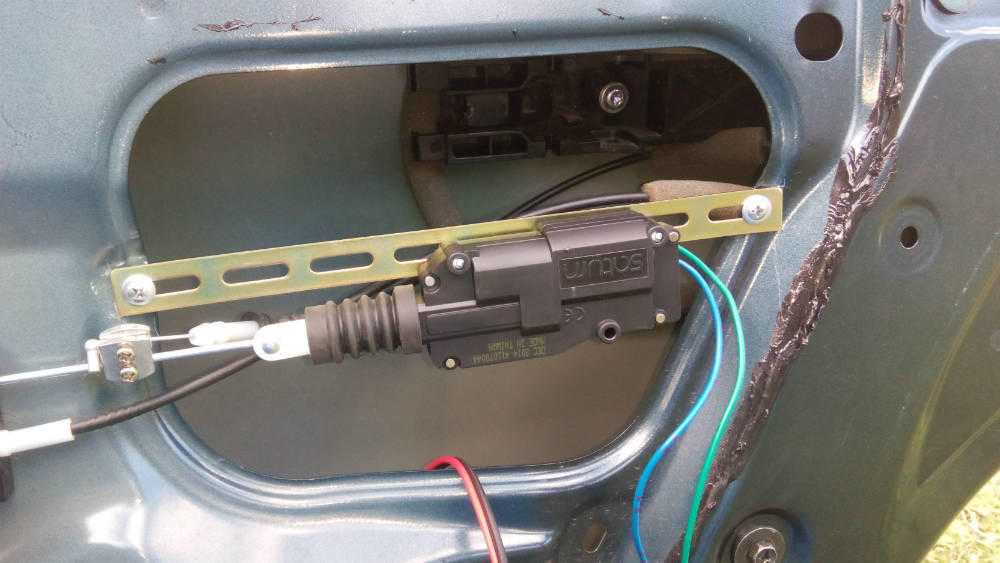

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.
Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.
Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.
В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.
Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.
Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.
Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.
Признаки возникновения неисправностей
Возникновение любой неисправности в работе центрального автомобильного замка моментально проявляется в виде нарушения его функциональности. При этом признаки или симптомы поломки соответствуют тому, что именно произошло с системой. Потому определить неполадки можно по следующим нюансам:
- не удаётся открыть автомобиль с брелка;
- не срабатывает открытие при использовании ключа;
- брелок не закрывает автомобиль;
- не срабатывает ключ или кнопка при закрытии двери;
- не открывается или не открывается одна из дверей;
- ЦЗ срабатывает, закрывает всё, но сразу же открывает без соответствующей команды водителя;
- блокировка и разблокировка срабатывают самопроизвольно.
Можно сказать, что неисправности проявляются в виде некорректно работы системы. ЦЗ является сложным устройством, которое состоит из большого количества компонентов и управляющих блоков. Это целая сеть из электрических проводов, которая порой охватывает весь автомобиль. Учитывая сложность системы, следует подумать относительно того, кто будет заниматься ремонтом. Зачастую рекомендуется доверить это специалистам. При этом каждый автомобилист имеет право и возможность знать, какие неисправности случаются с центральным замком, в чём их причина и как с ними можно справиться. Ремонтировать самому или довериться мастерам, это уже сугубо индивидуальный вопрос.
