Предохранители и реле митсубиси лансер 9 (2001-2007): схемы и расположение

Электрооборудование и освещение

1. Автомобили Митсубиси Лансер оборудованы блок-фарами головного света, в которых объединены ближний и дальний, лампы поворота и габариты.

Лампа ближнего света Митсубиси Лансер 10 расположена в блок-фаре ближе к крылу автомобиля

2. Для включения первого предназначен переключатель наружного освещения, второго – реле, размещенное в монтажном блоке, когда включен ближний свет. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности.)
3. Последний также можно включать на короткое время переключателем фар, даже когда не включено наружное освещение транспортного средства.
4. В автомобиле имеется также электрокорректор, позволяя водителю со своего места регулировать световой пучок по высоте, когда машина загружена.

Совет: если фары, например, в КИА, стали плохо освещать дорогу и при включении поворота на табло начинает моргать лампа габаритного света, проверьте контакт «массы» с кузовом ТС.

Лампа ближнего света Митсубиси Лансер10 расположена в блок-фаре ближе к крылу автомобиля

5. Рекомендуем периодически заменять лампы в блок-фаре, так как со временем стеклянные колбы от эксплуатации начинают мутнеть, в результате чего видимость впереди ТС сильно снижается.
6. При этом не стоит идти за модой и устанавливать псевдоксенон, от которого фары светятся приятным голубоватым светом. Если уж монтировать, только штатный, цена которого значительно отличается от китайских подделок.

Замена

Почему не включается ближний свет Митсубиси Лансер 9 или 10, когда нужно заменять старые лампы новыми, какие неисправности электропроводки или освещения этому могут способствовать:

Не включаются отдельные лампы	Предохранители пришли в негодность – проверьте и замените перегоревшие новыми. В колбе перегорели нити – установите новые лампы своими руками. Наконечники проводов покрылись окислами, прилегают неплотно, провода повреждены – почистите, притяните или замените.
Невозможно включить головные фары	Перегорели лампы – замените новыми. Не работает подрулевой переключатель – найдите неисправность и устраните ее.

Замена лампы ближнего света Лансер 9 отличается от демонтажа на лансер 10

В Митсубиси Лансер применяют следующие лампы:

• ближний – HB4 на 51 Вт,
• дальний – HB3 60 Вт.

Процесс

Инструкция для замены ближнего света состоит из таких этапов:

1. Поднимите капот и плотно зафиксируйте его с помощью специальной планки.
2. Снимите «минусовую» клемму с АКБ, чтобы во время работы не произошли непредвиденные ситуации.

Лампы ближнего света Lancer X имеют маркировку HB4 51 W 12 V

3. Демонтируйте блок-фару с автомобиля, для чего вам потребуется ключ рожковый на «10» и отвертка. Предварительно вам придется отсоединить от кузова передний бампер с помощью торцевых ключей на «10» и «12», а также отверток с плоским или фигурным лезвием.
4. Отсоедините от цоколя лампы колодку, с подходящими к ней соответствующими проводами. Для этого на ней есть специальный фиксатор, который вам следует нажать.
5. Снимите колодку с лампы, потянув на себя.
6. Возьмите за цоколь и поверните его влево.

Двухнитевая лампочка ближнего света Лансер 9 с цоколем HB4

Совет: ослабьте фиксатор с помощью отвертки на один оборот, если повернуть цоколь не получается.

7. Вытащите перегоревшую лампу за цоколь и установите на ее место новую, не прикасаясь руками к ее колбе, чтобы она не помутнела.

Второй способ

В этом случае не придется разбирать бампер и снимать блок-фару с кузова.

Все останется на своих местах, хотя визуально вы и не будете видеть лампочку, но сможете ее нащупать и снять.

1. Приобретите набор из двух ламп ближнего света с цоколем HB4 на 12 Вольт и 51 Ватт.
2. Вам нужно поднять капот, потянув за лапку изнутри салона, расположенную слева от водителя рядом с передней правой дверью. Затем отведите в сторону крючок над решеткой радиатора и, подняв, закрепите специальным держателем.
3. Начнем с замены правой лампы, для чего удалите сначала со штатного места бачок омывателя.

Совет: добраться до гнезда лампочки несколько сложновато, поэтому снимите с себя верхнюю одежду.

4. Нащупайте колодку с проводами, заведя руку под верхнюю панель кузова. Нажмите на ее фиксатор и вытащите.

Как происходит замена лампочки ближнего света Лансер 9 или 10 без демонтажа блок-фары

5. Возьмите рукой за цоколь лампы и поверните ее влево, чтобы она вышла из зацепления. Учтите, что так ее можно вытащить только в том случае, когда фиксатор прижимает ее не сильно.
6. Установите на место перегоревшей новую, стараясь не дотрагиваться стеклянной колбой за элементы транспортного средства. Поверните ее вправо до щелчка.
7. Поставьте на место колодку с проводами и бачок омывателя.
8. С левой стороны все происходит аналогично (бачка омывателя там нет).
9. После ремонта проверьте работоспособность фар.

Предохранители и реле под капотом Митсубиси Ланцер 10

В моторном отсеке расположен основной блок предохранителей и реле и 2 дополнительных.

Схема блока предохранителей в моторном отсеке Митсубиси Ланцер 10

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Не горит подсветка панели приборов лансер 9

• Перед заменой предохранителя всегда отключайте электрические элементы предохранителя и переводите ключ зажигания в положение «LOCK» или переводите рабочий режим в положение OFF.
• Не ремонтируйте предохранители и никогда не используйте предохранители с емкостью, превышающей указанную, или любые заменители, такие как проволока, фольга и т. Д. Это может вызвать нагрев проводки цепи и вызвать пожар.
• Если новый предохранитель снова перегорит через короткое время, обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору, чтобы найти и устранить причину.

Блок предохранителей и реле Mitsubishi Lancer 10, их описание у меня такая фигня: вытаскивал музыку и видимо где то коротнуло, погаслы вся подсветка кнопок, печеки, приборки и погас задний левй габарит( а когда нажимаю тормоз фара работает) остальные все габариты работают норм! когда вкл зажигание приборка загорается, а как только вкл габариты так приборка гаснет!((( проверил все предохранители- все целые! где реле искать ХЗ(((

Не работают стоп сигналы на Мицубиси Лансер 9

Эксплуатация транспортных средств с такой неисправностью запрещена, так как может привести к созданию аварийной ситуации во время движения. Решить такую проблему можно самостоятельно, если имеется опыт работы с электрооборудованием и автомобильный тестер. Если сомневаетесь в своих силах, лучше обратиться за помощью к специалистам.

Что предпринимают в первую очередь

Следует определиться и конкретизировать неисправность, это позволит правильно составить алгоритм поиска и устранения проблемы. Неисправности могут иметь вид:

• Не горит один из основных сигналов;
• Не работают оба стоп-сигнала;
• Отказал «дублёр» стоп-сигнала;
• Отказали все сигналы торможения.

В последнем случае, когда не работают все приборы, сигнализирующие начало торможения, следует проверить состояние предохранителя. Это прибор под номером 7 в монтажном блоке моторного отсека. Он рассчитан на ток силой 15 Ампер. Иногда оценить его состояние на «глаз» затруднительно, поэтому лучше всего установить исправную плавкую вставку, или проверить её омметром. В том случае, когда замена предохранителя не привела к устранению неисправности, продолжают дальнейший поиск проблемы.

Далее проверяют исправность сигнальных ламп и поступление на их контакты напряжения бортовой сети. Для этого нужно попросить помощника нажать педаль тормоза, а самому вольтметром проверить поступление питания на разъём ламп. Его наличие говорит о плохом контакте в фонарях, которое можно легко устранить самостоятельно. Для этого следует зачистить и обезжирить контактные пластины фонарей. Исправность ламп также лучше всего проверить омметром, встречаются ситуации, когда спираль лампы без повреждения, а свет отсутствует. Если не работает один из фонарей автомобиля, следует искать проблему именно в этом приборе. Кроме состояния контактов проверяют исправность проводки к задним фонарям. Часто проблему создаёт установка приспособления для буксировки прицепов, когда врезка в проводку выполняется неаккуратно.

Отсутствие питания проверять обычно начинают с монтажного блока, на ножках предохранителя номер 7. Далее проверяют его поступление на выключатель тормозов. Попробуйте снять с него провода и замкнуть их между собой. Если сигналы торможения срабатывают, значит проблема находится в этом выключателе. Реанимацией этого прибора не занимаются. Обычно устанавливают новый выключатель.

Источник

Фонари на Mitsubishi Lancer 9

Задние фонари на Mitsubishi Lancer это неотъемлемая часть экстерьера. Он сделаны так, что под общей крышкой находится три отдельных секции:

• лампа заднего хода;
• лампа поворота;
• стоп-сигнал имеет общую секцию с габаритным огнем.

Цвета фонарей строго распределены по функциям:

• указатели поворотов и аварийной сигнализации выполнены в желтом цвете;
• габариты и стоп-сигнал выполнены в красном цвете. Когда водитель нажимает на педаль тормоза, то лампы общего блока загораются ярче; внутри габаритного огня находится круглый светоотражатель, который отражает лучи света позади идущей машины;
• секция заднего хода выполнена в белом цвете.

В зависимости комплектации существует три типа фонарей:

С красным корпусом габаритных огней.

С хромированным корпусом фонарей и красными секциями габаритов.

С черным корпусом габаритных огней и затемненным стеклом секции заднего хода и указателя поворота. Такие фонари устанавливаются на Лансер 9 в комплектации Ralliart.

Неоспоримым преимуществом обладают светодиодные фонари. Достоинством светодиода является его срок службы, относительно обычных ламп, а также более яркий свет. А при установке системы адаптивного освещения яркость фонарей будет регулироваться в зависимости от времени суток.

Митсубиси Лансер 9 предохранители и реле

Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

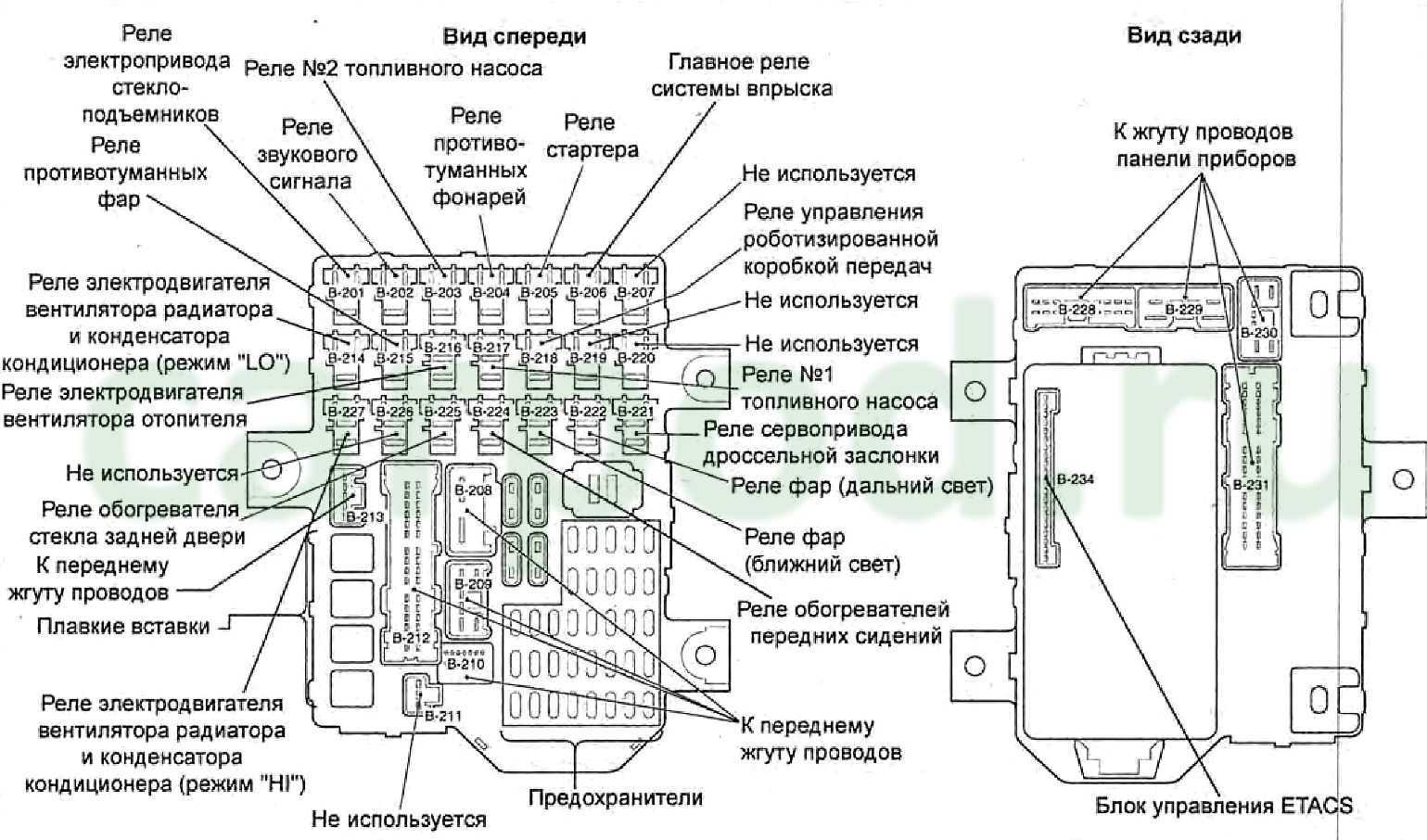

Блок в салоне

Он расположен за перчаточным ящиком в нижней части панели приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

Расшифровка реле

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Фото пример

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение предохранителей

p, blockquote 20,0,0,0,0 —>

1	60A Блок предохранителей/ реле приборной панели 80А Батарея
2	50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	15A Разъем питания дополнительного оборудования

Обозначение реле

1. Резерв
2. Реле обогревателя лобового стекла
3. Реле разъема питания дополнительного оборудования
4. Реле звукового сигнала
5. Реле противотуманных фар
6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,1,0 —>

Описание

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Дополнительная информация

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 29,0,0,0,0 —>

Стоимость фонарей

Цена на новый левый фонарь с каталожным номером MN 161195 – 8500 рублей, а стоимость правого (OEM MN 161196) – аналогична левому фонарю.

Есть более дешевые аналоги сомнительного качества, а именно:

• TYC (ZMB2009R(L)) – 800 рублей;
• Depo (214-1983R(L)-AE) — 2500 рублей;
• SAT (ST-214-1983R(L)) – 2900 рублей;
• б/у оригинальный фонарь от 3000 до 5000 рублей, в зависимости от состояния.

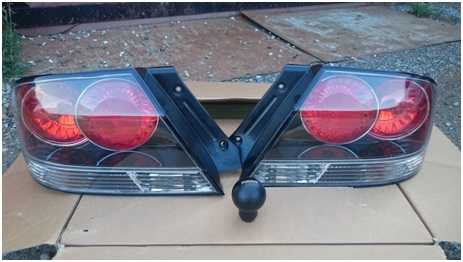

Варианты тюнинговых фонарей:

Хрустальная оптика с нагрузочным балластом для исключения ошибки бортового компьютера. Средняя стоимость 6000 рублей.

Светодиодные фонари польского производства отличного качества. Средняя стоимость 14000 рублей.

Стоит заметить, что в комплектацию новых фонарей не входит блок ламп со жгутом проводов.

Источник

О покраске и поклейке пленкой

Два варианта наиболее дешевые для преображения внешнего вида автомобиля. Для задувки фонаря потребуется:

• лак для фонарей;
• растворитель или другое средство для обезжиривания;
• малярный скотч.

Для начала снятую фару нужно хорошо вымыть и обезжирить, после чего не окрашиваемое место заклеить скотчем, после чего повторить процедуру с растворителем вновь. На чистую и сухую поверхность, на расстоянии 35-40 см нанести первый слой лака. Через 15-20 минут нанести последующий слой. Главное нанести количество слоя так, чтобы оно не повлияло значительным образом на светопропускаемость.

Для оклеивания фонарей потребуется два куска пленки, размером 30*50см. Как и в предыдущем методе, требуется обезжирить поверхность, после чего приступать к поклейке. Для этого нужно два человека: первый наклеивает равномерно пленку, второй тем временем, разогревает поверхность феном, что бы пленка растянулась, после чего остатки пленки срезаются канцелярским ножом. Преимуществом такого метода является сохранение корпуса фонаря в первозданном виде, так как царапины и притертости пленка берет на себя.

Индикация включенных габаритных огней

Наверняка многие владельцы Mitsubishi Lancer 9 1.6 замечали, что на приборной панели отсутствует какая-либо индикация включенных габаритных огней, и чтобы узнать включен ли ближний свет, приходится смотреть на его рычажок включения или на подсветку приборной панели. Владельцы двухлитрового лансера лишены таких неудобств, там эта индикация присутствует с завода. Почему этой опции нет в приборной панели лансера 1.6 непонятно, возможно инженеры решили немного сэкономить и убрать эту лампочку, хотя место для ее крепления они оставили.

Чтобы устранить это недоразумение, необходимо следующее:

• Лампочка Mitsubishi MR444536, стоимостью 100 рублей.
• Кусочек медного провода
• Паяльник, припой и флюс
• Крестовая отвертка

2. На задней стороне приборной панели отворачиваем защитный экран:

3. После этого ищем место, куда будет вставлена наша лампочка.

4. Пропаиваем дорожку (обозначена верхним красным кружочком) к земле платы. Также необходимо припаять кусочек медного провода к 14 контакту шлейфа (нумерация идет слева направо), на котором появляется +12В при включении габаритов:

5. Собираем все в обратной последовательности и любуемся результатом:

В отчете использовались материалы автора «Mayorov-Ed @ drive2», за что ему большое спасибо!

Задние фонари на Mitsubishi Lancer это неотъемлемая часть экстерьера. Он сделаны так, что под общей крышкой находится три отдельных секции:

• лампа заднего хода;
• лампа поворота;
• стоп-сигнал имеет общую секцию с габаритным огнем.

Цвета фонарей строго распределены по функциям:

• указатели поворотов и аварийной сигнализации выполнены в желтом цвете;
• габариты и стоп-сигнал выполнены в красном цвете. Когда водитель нажимает на педаль тормоза, то лампы общего блока загораются ярче; внутри габаритного огня находится круглый светоотражатель, который отражает лучи света позади идущей машины;
• секция заднего хода выполнена в белом цвете.

В зависимости комплектации существует три типа фонарей:

С красным корпусом габаритных огней.

С хромированным корпусом фонарей и красными секциями габаритов.

С черным корпусом габаритных огней и затемненным стеклом секции заднего хода и указателя поворота. Такие фонари устанавливаются на Лансер 9 в комплектации Ralliart.

Неоспоримым преимуществом обладают светодиодные фонари. Достоинством светодиода является его срок службы, относительно обычных ламп, а также более яркий свет. А при установке системы адаптивного освещения яркость фонарей будет регулироваться в зависимости от времени суток.

Как снять передние и задние фары на Mitsubishi Lancer 9 и 10

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения

Именно поэтому важно держать фары в исправном состоянии, все огни должны нормально гореть – это касается, дальнего, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, необходимо сразу провести ремонт или оставить машину в гараже до тех пор, пока оптика не будет восстановлена

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика.

Установка LED ленты и светодиодов на Mitsubishi Lancer 9

Как проводится профессиональный тюнинг фонарей? Здесь придется вскрывать фару, что бы добраться до внутренностей. Для этого потребуется гравер и тонкий диск. Вдоль всего корпуса разрезаем стекло фонаря и получаем доступ к внутренности.

заготовка в виде 4 акриловых колес;

• площадки для габаритных огней также из акрила;
• две акриловые ленты, которые выгибаются по форме фонаря.

Для колец габаритных огней нужна плата SMD 2835 и питание через модель LM 2596. Светодиоды стоп-сигнала мощностью 0.5 Вт, так же запитаны в общий стабилизатор LM. Кольца габаритов и площадки со светодиодами склеиваются вместе.

3Вт светодиоды питаются от драйвера 300мА.

Далее все склеивается и после, при помощи герметика устанавливается стекло. Для маскировки следов распила на корпус предварительно наносится тонировочный лак.

Mitsubishi Lancer FAQ

Наверняка многие владельцы Mitsubishi Lancer 9 1.6 замечали, что на приборной панели отсутствует какая-либо индикация включенных габаритных огней, и чтобы узнать включен ли ближний свет, приходится смотреть на его рычажок включения или на подсветку приборной панели. Владельцы двухлитрового лансера лишены таких неудобств, там эта индикация присутствует с завода. Почему этой опции нет в приборной панели лансера 1.6 непонятно, возможно инженеры решили немного сэкономить и убрать эту лампочку, хотя место для ее крепления они оставили.

Чтобы устранить это недоразумение, необходимо следующее:

• Лампочка Mitsubishi MR444536, стоимостью 100 рублей.
• Кусочек медного провода
• Паяльник, припой и флюс
• Крестовая отвертка

2. На задней стороне приборной панели отворачиваем защитный экран:

3. После этого ищем место, куда будет вставлена наша лампочка.

4. Пропаиваем дорожку (обозначена верхним красным кружочком) к земле платы. Также необходимо припаять кусочек медного провода к 14 контакту шлейфа (нумерация идет слева направо), на котором появляется +12В при включении габаритов:

5. Собираем все в обратной последовательности и любуемся результатом:

В отчете использовались материалы автора «Mayorov-Ed @ drive2», за что ему большое спасибо!

Замена противотуманок и габаритов

Задние фонари, а также другие элементы также требуют постоянного внимания, обслуживания. В туманки и остальные осветительные приборы понадобиться устанавливать компоненты с подходящим цоколем. Подсветка ног может также выйти из строя.

В габаритах замена ламп происходит следующим образом:

• отсоединяется АКБ, для получения доступа к левой фаре понадобится её снять;
• далее отключается питание – оно подается через блок-контакты;

патрон необходимо провернуть против часовой стрелки и дальне он будет вынут вместе с лампой.

Далее необходимо осуществить сборку в обратной последовательности. Процесс замены в ПТФ включает этапы:

• осуществляется демонтаж фонаря;
• вынимается клеммная колодка;

далее посадочное место вынимается вместе с лампой – после чего установка выполняется в обратной последовательности.

Если возникли сложности, не горит подсветка номера или салона, головного света и опыт работы с электричеством отсутствует – то лучше всего обратиться к специалисту. Так как использование неправильных способом монтажа, неподходящих ламп может стать причиной пожара, выхода из строя электрической проводки автомобиля. Все работы должны выполняться максимально аккуратно.

Особенно важно правильно подбирать мощность ламп. В противном случае может выйти из строя целиком фара, фонарь автомобиля

Замена лампочки подсветки акпп лансер 10

Информация актуальна для моделей Митсубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Лампы, применяемые на автомобиле
Назначение	Тип
Модели с галогеновыми лампам
Дальний свет	НВ3
Ближний свет	НВ4
Габаритный огонь головной фары и заднего фонаря	W5W
Боковой указатель поворота**	—
Противотуманные фары*	H11
Передние указатели поворота	WY5W
Модели с газоразрядными ксеноновыми лампами
Передние указатели поворота	WY21W
Лампы освещения (система адаптивного освещения АБС)	H11
Дальний/ближний свет головной фары**	—
Противотуманные фары*	H11
Габаритный огонь головной фары	W5W
Боковой указатель поворота**	—
Свет заднего хода	W21W
Стоп-сигнал и габаритный огонь заднего фонаря	W21/5W
Задний указатель поворота, задний противотуманный фонарь, дополнительный стоп-сигнал	W21W
Фонари освещения номерного знака	W5W
Плафон освещения багажника	C5W
Задний плафон освещения салона	W8W
Передний плафон освещения салона и плафоны индивидуального освещения
Подсветка прикуривателя и пепельницы	W1.2W
Подсветка комбинации приборов
Примечание: * При наличии на автомобиле; ** Обратитесь в авгоризированный центр MITSUBISHI.

Необходимый инструмент: отвертки с плоским и крестообразным лезвием.

Для замены ламп в блок-фаре выполните следующие операции. 1. Откройте капот. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Снимите блок-фару (см. тут).

Для замены лампы ближнего света выполните следующие операции.

1. Нажмите на фиксатор колодки жгута проводов.

2. . и отсоедините колодку от разъема лампы ближнего света.

3. Поверните лампу ближнего света против часовой стрелки.

Если лампу повернуть трудно, можно ослабить фиксатор на один оборот.

4. Извлеките лапу ближнего света и замените ее новой.

Для замены лампы дальнего света выполните следующие операции.

1. Поверните крышку фары против часовой стрелки

4. . отсоедините колодку с проводами от выводов лампы дальнего света.

5. Аккуратно поверните лампу против часовой стрелки на 90°.

6. Извлеките лампу дальнего света.

7. Вставьте новую лампу и зафиксируйте её.

Для замены лампы переднего указателя поворота в блок-фаре выполните следующие операции.

1. Поверните патрон против часовой стрелки.

2.. и выньте его вместе с лампой.

3. Выньте лампу из патрона. 4. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного огня в блок-фаре выполните следующие операции. 1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки на 90 градусов

3. выньте его вместе с лампой

4. . и извлеките лампу из патрона. 5. Установите новую лампу в порядке, обратном снятию.

Для замены бокового указателя поворотов выполните следующие операции.

1. Сдвиньте боковой указатель поворота и выньте его из посадочного места.

2. Сожмите пластиковые фиксаторы.

3. . и отсоедините колодку жгута проводов от выводов патрона лампы.

Для замены ламп заднего фонаря выполните следующие операции.

1. указатель поворотов;
2. стоп-сигнал и габарит;
3. габарит;
4. ПТФ

2. Поверните патрон лампы стоп-сигнала и габаритного огня против часовой стрелки.

3. . и выньте его из фонаря вместе с лампой.

4. Извлеките лампу из патрона. 5. Установите новую лампу в порядке, обратном снятию. 6. Лампу противотуманного фонаря, лампу света заднего хода, внутреннюю лампу габаритного огня и лампу заднего указателя поворота заменяйте аналогично.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Выверните два винта крепления плафона освещения номерного знака.

2. Снимите рассеиватель плафона.

3. . и извлеките лампу из патрона. 4. Установите лампы фонарей освещения номерного знака в порядке, обратном снятию.

На Mitsubishi Lancer X продаваемом в России, в ближний свет устанавливаются только галогенные лампы. Однако некоторые владельцы автомобиля устанавливают ксенон самостоятельно, либо покупают фары китайского производства для Lancer x под штатный ксенон. О том, какая лампа стоит в ближнем свете и как ее заменить я расскажу ниже.

Как снять фонари

Демонтаж фонарей происходит по некоторым причинам:

• не горят габариты;
• корпус фонаря повреждён и нуждается в замене;
• замена фонарей на тюнинговый вариант.

Пошаговая инструкция демонтажа фонарей

• Снять клемму «-» с АКБ.
• Открыть крышку багажника.
• Фонарь крепится двумя винтами, которые нужно открутить при помощи фигурной отвертки.

Фонарь нужно немного вытянуть и отсоединить разъем питания.

Коса проводов фонаря держится на клипсах, которые для освобождения проводов, нужно отогнуть.

• Что бы снять лампочку, нужно против часовой стрелки прокрутить патрон и потянуть на себя.
• Процесс монтажа произвести в обратном порядке.
