Установка турбина дизельного двигателя

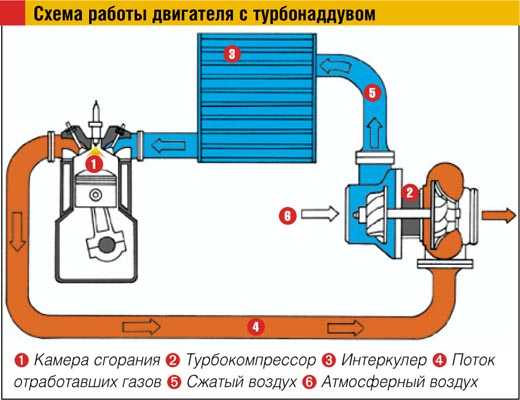

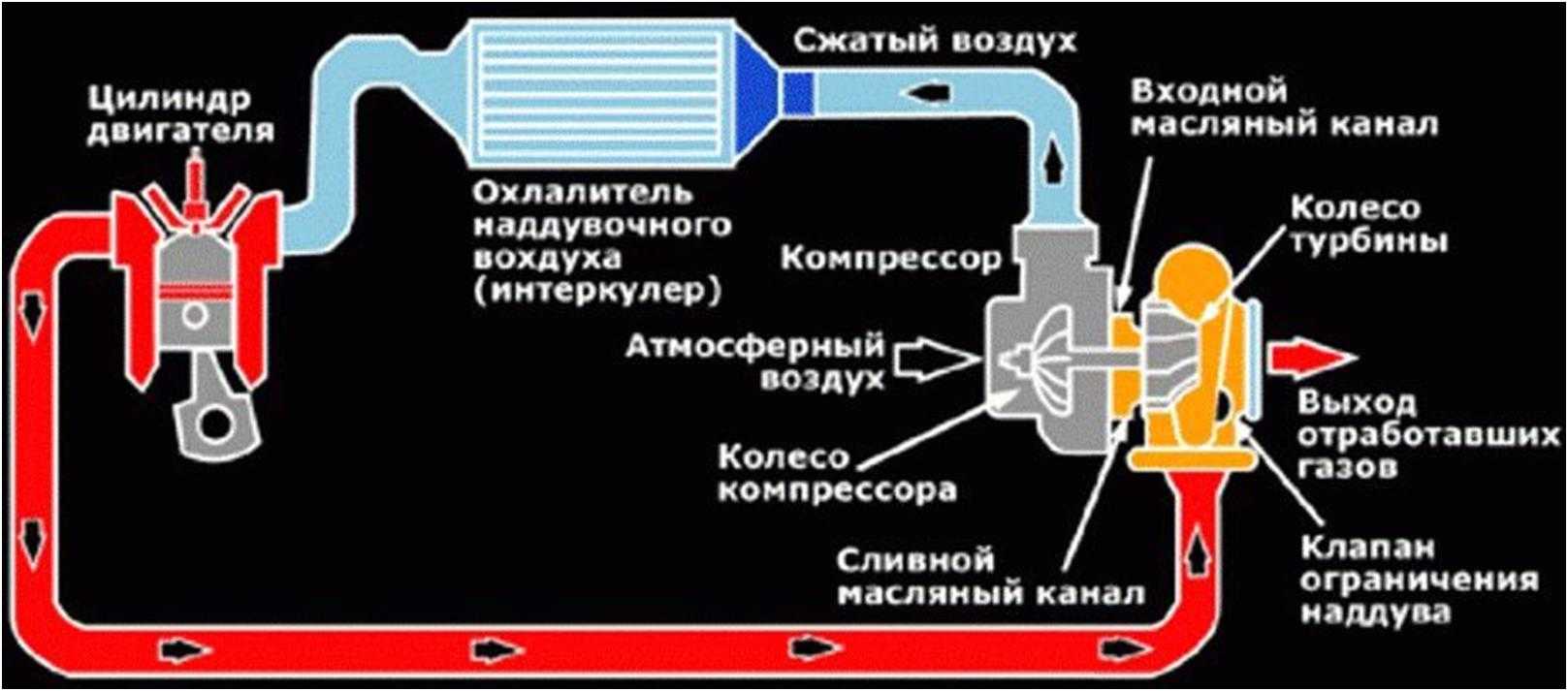

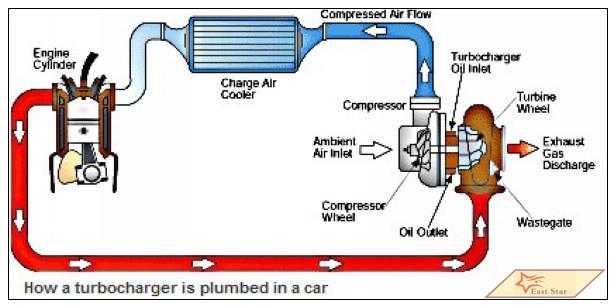

Принцип работы

Для начала нужно разобраться с двумя терминами.

Турбоподхват — состояние, при котором быстро вращающийся ротор увеличивает подачу воздуха в цилиндры, благодаря чему повышается мощность силового агрегата.

Турбояма — короткая задержка, которая возникает в работе турбины при повышении количества поступившего топлива во время нажатия педали газа. Задержка появляется из-за того, что ротору необходимо некоторое время, пока газы его не разгонят.

Турбонаддув повышает давление выхлопных газов за счёт более интенсивной работы мотора, но в то же время увеличивается и давление наддува. При достижении критических величин может произойти поломка, а потому этот процесс необходимо контролировать. За регулировку давления отвечают клапана, а мембрана и пружина следят за предельно допустимыми значениями. При достижении определённой величины мембрана открывает клапан для стравливания давления.

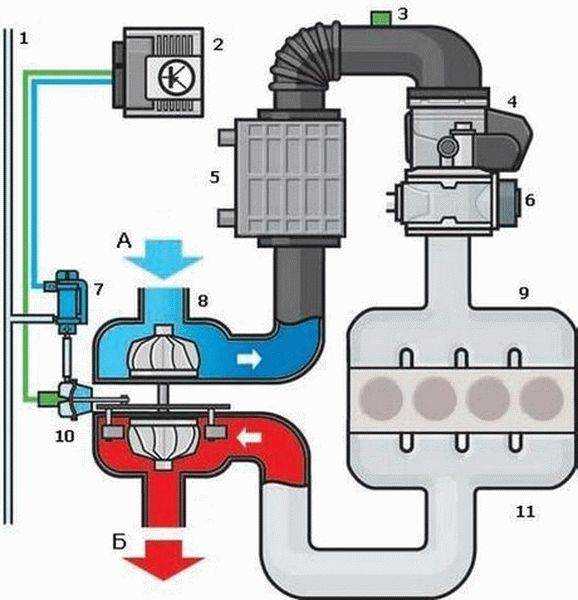

Работа турбины на дизельном двигателе нуждается в контроле давления, который осуществляется следующими процессами:

если поступило слишком много воздуха, компрессор (используя клапан) освобождается от излишков;
клапан стравливает давление в случаях, когда воздуха поступило слишком много — при этом агрегат работает стабильно и забирает ровно столько воздуха, сколько требуется.

Подготовка пуска турбины.

Технология пуска турбины зависит от ее температурного состояния. Если температура металла турбины (корпуса ЦВД) ниже 150 °С, то считают, что пуск производится из холодного состояния. На это уходит не менее трех суток после ее останова.

Пуском из горячего состояния соответствует температура турбины 400 °С и выше.

При промежуточном значении температуры считается пуск из неостывшего состояния.

Основной принцип проведения пуска – должен производиться со скоростью максимально возможной по условиям надежности (не навреди).

Основной особенностью пуска неблочной турбины (ТЭС с поперечными связями) является использование пара номинальных параметров.

Пуск турбины состоит из трех этапов: подготовительного, периода разворота с доведением оборотов до полных (3000 об/мин) и синхронизации (включение в сеть) и последующего нагружения.

В подготовительный период проверяется общее состояние всего оборудования турбоустановки, отсутствие неоконченных работ, исправность приборов и сигнализаций. Прогрев паропровода и перепускных труб длится 1-1,5 часа. Одновременно готовится подача воды в конденсатор. Проверяется работа всех маслонасосов (кроме ГМН – на валу турбины), оставляют в работе пусковой маслонасос и включается валоповоротное устройство. Проверяются системы защиты и регулирования при закрытых главной паровой задвижке (ГПЗ) и отсутствии давления пара перед стопорным клапаном. Начинается набор вакуума. механизм управления выводится в минимальное положение, взводится автомат безопасности, открываются дренажи корпуса турбины.

Mitsubishi Lancer X 2.0 турбо

Вариантов по турбированию два: Комплект деталей, которые потребуются: В зависимости от планируемой мощности выбирается модель. Равнодлинный выпускной коллектор с креплением под турбину. Интеркулер для охлаждения турбины со всеми необходимыми шлангами. Даунпайпы — патрубки для воздуха.

Lancer Turbo Kit

Переходные плиты и разъемы для маслоподачи и маслоотвода. Улучшенная катушка зажигания на 4 провода. Приборы контроля давления турбины, давления масла, температуры.

Крепежные элементы и переходники. Установка турбины и прочего навесного оборудования — процесс не такой уж и сложный, много времени он не займет, чего не скажешь о митсубиси лансер 10 турбо настройке.

Турбирование Lancer X установка Как только все слабые места усилены, проведены все необходимые меры по подготовке автомобиля, а турбо-детали куплены, то можно перейти к процессу установки турбины.

Стоит заметить, что можно провести эту процедуру самостоятельно, сэкономив. Расход топлива 11 литров в городе с пробками и постоянно дующей турбиной.

Обгон на трассе стал сказкой. Мотор не думает и не просит передачу пониже.

Турбина Митсубиси Лансер 10 1.5

Выходишь на обгон, нажимаешь газ и машина тут же набирает скорость. По документам л.

В городе равных этому классу нет! Трогаясь со светофора, Вы всегда первый. У каждой турбины Mitsubishi Lancer 10 1.

Перед их изучением, важно понимать: Установка определенного варианта турбины, обусловлена только заводом-изготовителем. Новая турбина Митсубиси Лансер 10 1

При покупке новой турбины, нужно обратить внимание на то, что в большинстве случаем, продается она без прокладок

Устанавливается бензонасос и форсунки увеличенной производительности. Вышеуказанный список актуален только для Mitsubishi Lancer X с двигателями 1.

Установка турбин на лансеры с моторами 1. Из двигателей 1

Турбирование Lancer X детали и подготовка Итак, если же вы решились на mitsubishi lancer x турбо кит ответственный шаг как турбирование мотора лансера, то постараемся объяснить на что обратить внимание и что для этого вообще потребуется

Даунпайпы — патрубки для воздуха. Переходные плиты и разъемы для маслоподачи и маслоотвода. Улучшенная катушка зажигания на 4 провода.

Приборы контроля давления турбины, давления масла, температуры. Крепежные элементы и переходники. Установка mitsubishi lancer x турбо кит и прочего навесного оборудования — процесс не такой уж и сложный, много времени он не займет, чего не скажешь о последующей настройке.

Процесс турбирования следующий, рассмотрим его не углубляясь в подробности: Затем снимается ГБЦ, её плоскость обрабатывается в соответствии со СЖ — степенью сжатия под определенный бензин.

Тюнинг двигателя Mitsubishi Lancer 10

После чего надо поставить ГБЦ обратно. Собирается выпускной тракт вместе с турбиной без установки на авто. Планируется место расположения остальных элементов.

Как только все места установки размечены — снимается стандартный выпуск, его место занимает новый выпускной коллектор, на него же монтируется турбина. Приемная труба выхлопной системы подключается к новому выпускному коллектору.

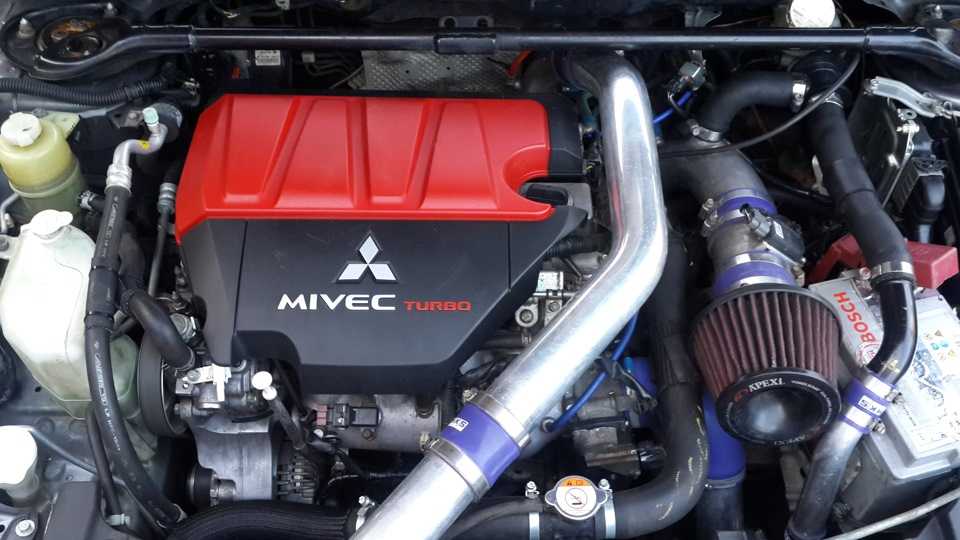

Турбина на Lancer X

Затем к турбине подключается интеркулер. Монтируется система подачи масла. Мотор не думает и не просит передачу пониже. Выходишь на обгон, нажимаешь газ и машина тут же набирает скорость. По документам л.

В городе равных этому классу нет!

Установка турбины на лансер 10

ИМХО на низком давлении 40 сил на 1.6 не прибавишь. Это получается примерно 38,5% прироста.

Вот если бы что-то подобное замутить на 1,6.

Я пока ничего не покупал, только думаю. А цену мне называли в пределах 30-35т.р

Вот если бы что-то подобное замутить на 1,6.

чтобы увеличить объём, нужно цилиндры растачиватьуверен, что он это делал? а где он запчасти брал?думаю он гонитили стал жертвой рекламы бензина алтимейт с ВР

Вот кстати цена тоже настораживает. Может это такая фигня как на ТАЗ ставят?

Не совсем по теме, но дает представление о том что в комплекте и цена

По ЭБУ было бы желание. вон runtx справился с проблемой.

не спорт, а RalliArtа в изначальном посте речь идёт о том, что объём стал такой после замены головы.

Идея установки турбины заключается в уменьшении расхода топлива и некотором увеличении мощности, а не в том, что можно будет отжигать и гонять. Увеличение объема двигателя само по себе приводит к увеличению расхода. Сравните расход 1,6 и 2,0 литровика и вопросы иссякнут. Насчет того, что у Лансера не работают тормоза, ГОЛАЯ ЧУШЬ (извините за выражение), уже не раз выручали. Как он ездит, это зависит от лица который сидит на левом переднем сиденьи.

Если не нравится Лансер, то какого черта вы здесь сидите, общайтесь на форумах где рассматриваются машины по вашей душе.

Я расчитывал, что здесь появятся те, кто реально устанавливал на Лансер турбу и сможет поделится своим опытом, а рассуждением что лучше, а что хуже можно заняться где нибудь в другом месте.

Извините если кого-то обидели мои слова.

Даже если использовать масло рекомендованное фирмой производителем?

У кого все-таки есть реальный опыт, желательно в цифрах.А то все рассуждения, да рассуждения.

Даже если использовать масло рекомендованное фирмой производителем?

У кого все-таки есть реальный опыт, желательно в цифрах.А то все рассуждения, да рассуждения.

Я же тебе дал ссылку. почитай.

А по расходу топлива, даже если он будет меньше, в чем я лично неуверен, то посчитай затраты на установку, ремонт самой турбины (а это не самый надежный узел), снижение моторесурса двигателя (а это будет абсолютно точно) и потом оцени для себя какой экономии бензина надо достичь на 100 км пробега, что бы получилась реальная экономия в деньгах на бензине.

Проверка турбонагнетателя на заведенном двигателе

Проверять турбину на наддув следует так:

пригласите помощника;
запустите двигатель;
определите патрубок, который соединяет впускной коллектор и турбокомпрессор;
пережмите указанный патрубок рукой;
помощник должен погазовать несколько секунд;

Если компрессор работает, тогда патрубок должен будет ощутимо раздуваться. При отсутствии производительности турбины этого не произойдет. Дополнительно следует оценить общее состояние патрубков, а также исключить возможность трещин и других дефектов впускного и выпускного коллектора дизельного двигателя.

Для чего охлаждать турбину перед остановкой двигателя. Особенности работы турбокомпрессора, температура выхлопных газов, охлаждение моторным маслом.

От чего зависит срок службы турбонагнетателя дизельного ДВС. Особенности и рекомендации касательно эксплуатации и ремонта турбин с изменяемой геометрией.

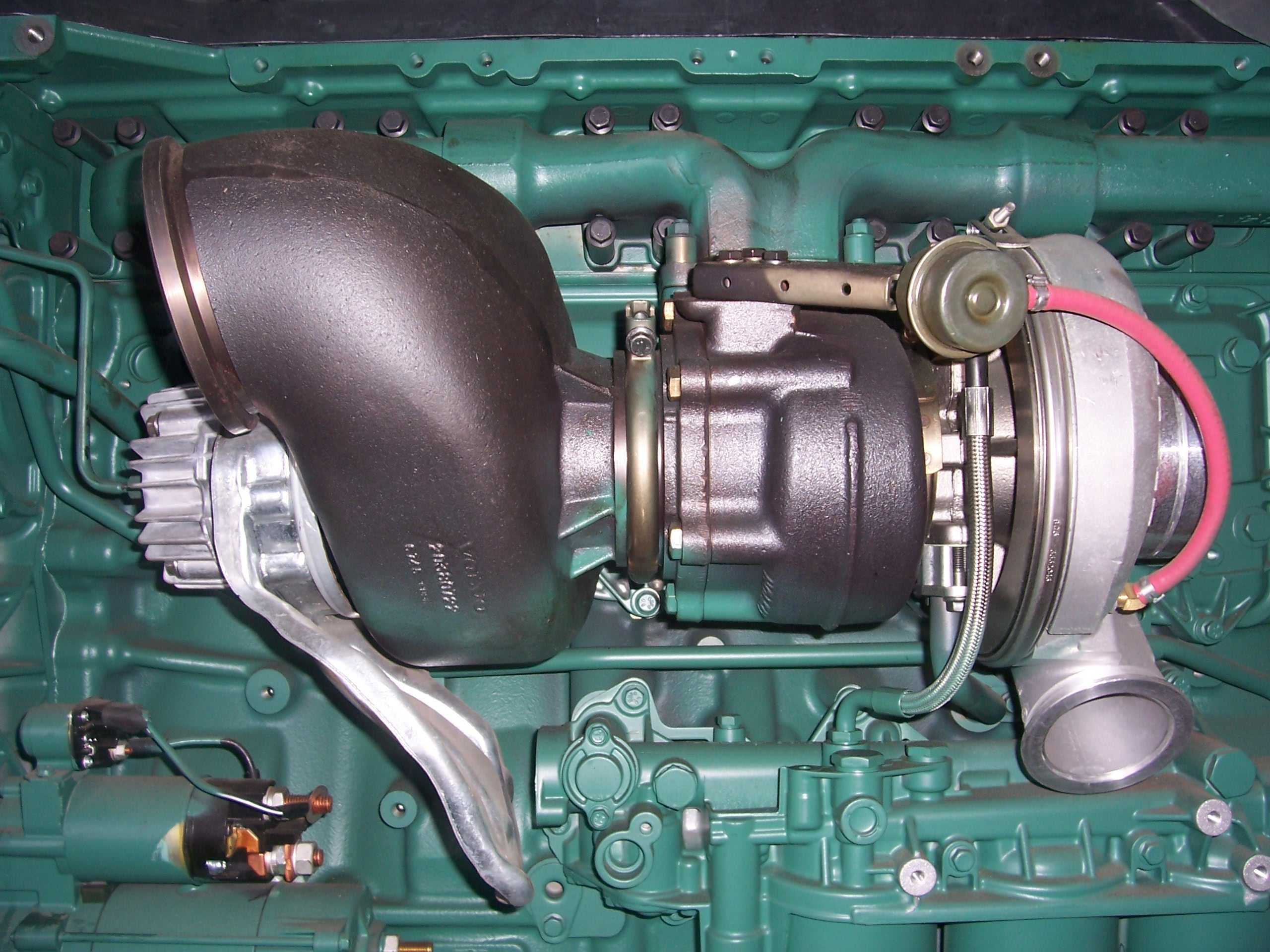

Назначение и конструкция турбокомпрессора дизельного мотора. Принцип работы турбонагнетателя, особенности использования турбины на дизельном ДВС.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы.

Линейка дизельных двигателей CRDi Hyundai/KIA: сильные и слабые стороны моторов данного типа, особенности эксплуатации, ремонта и обслуживания.

Источник

Для наглядности в изложении темы предположим следующее: у вас легковой дизельный автомобиль. На нём установлен турбокомпрессор. Вы подозреваете, что агрегат, призванный оптимизировать работу мотора, уже не справляется со своими функциями.

Что указывает на неисправности:

Перемены в работе двигателя: — часто перегревается (зашкаливает стрелка на доске приборов), — работает необычно шумно, — уменьшилась мощность ДВС.
Выхлоп из бесцветного стал сизым, синим, затем вовсе чёрным.
Чрезмерный расход ГСМ.

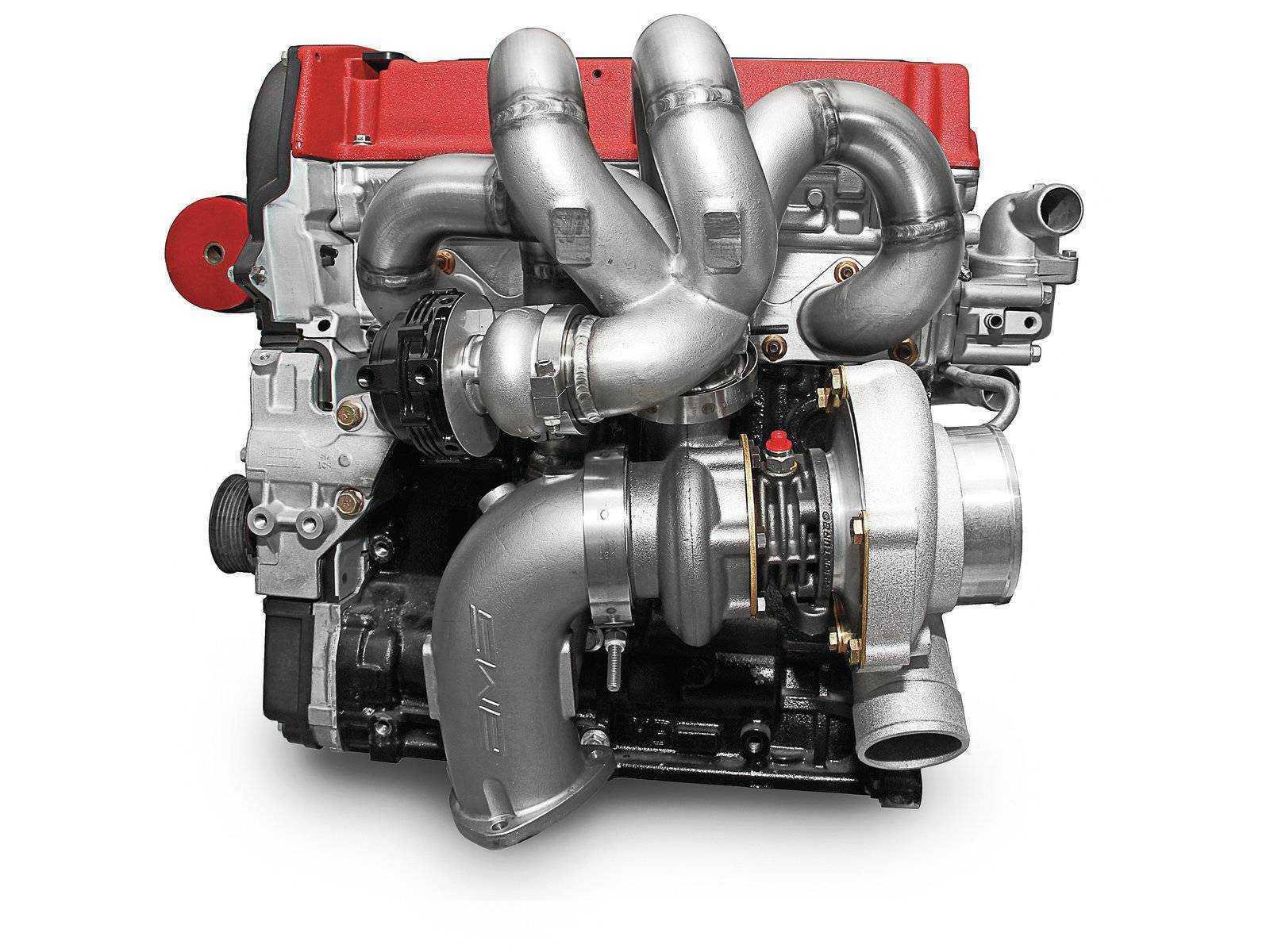

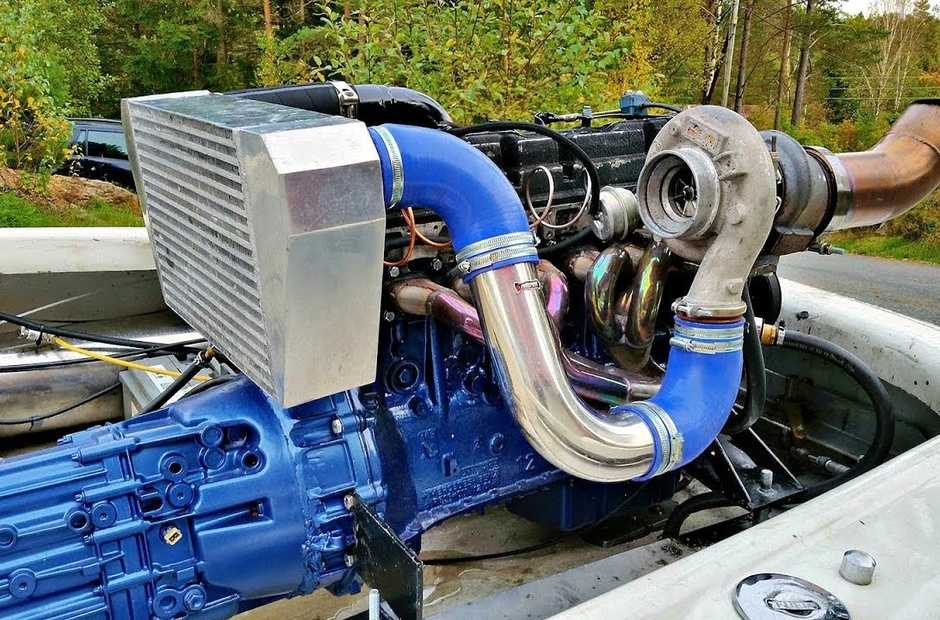

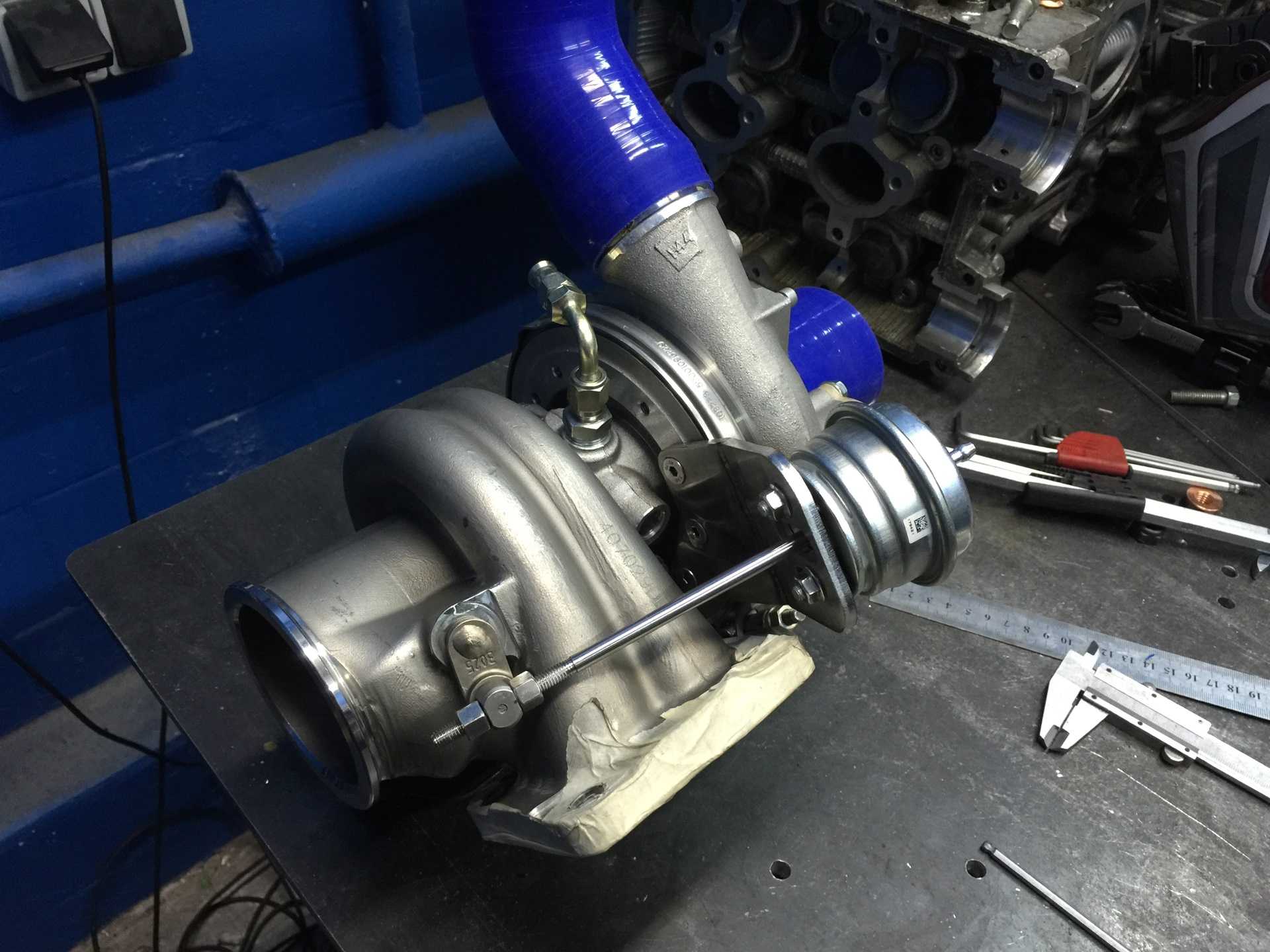

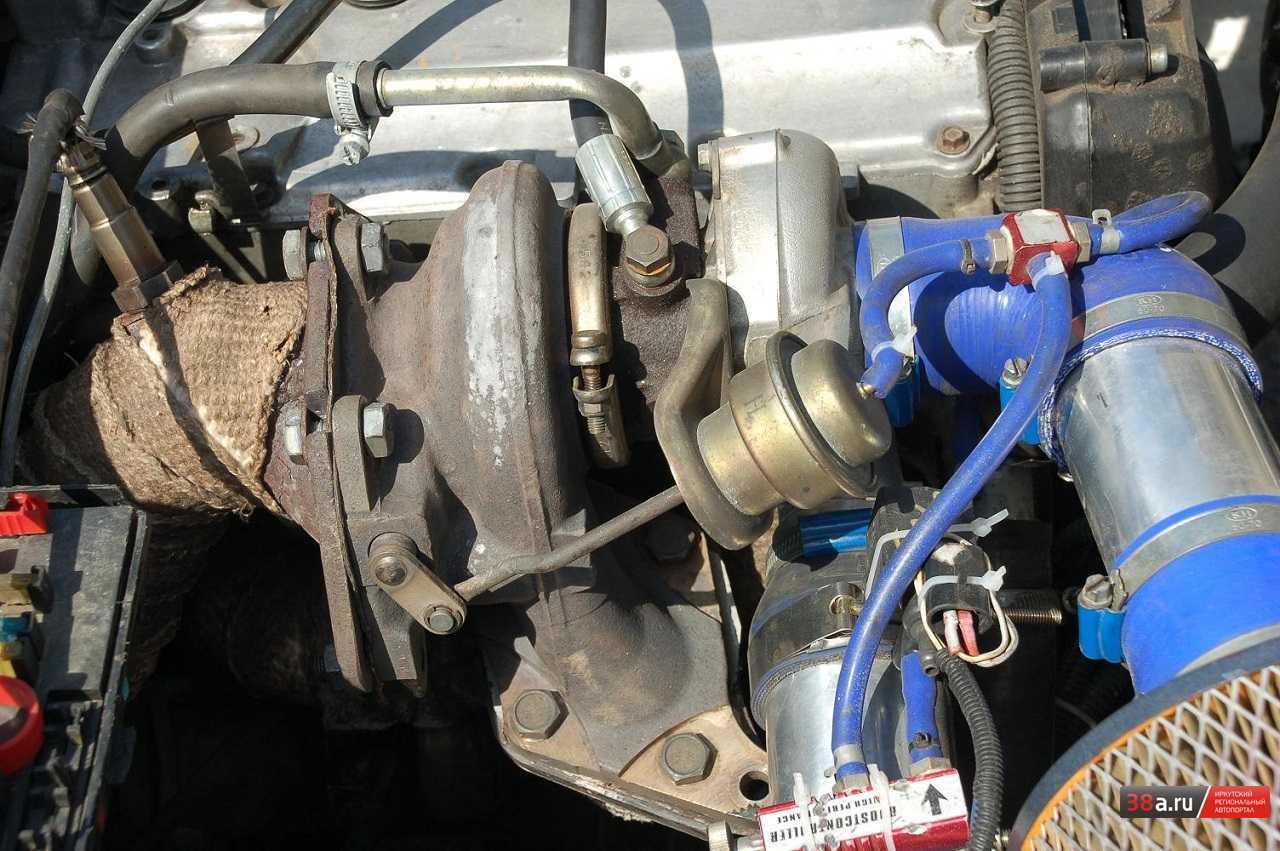

Установка турбины

Можно ли поставить турбину на автомобиль, зависит от конкретной модели авто. В некоторых случаях проще приобрести новую машину, чем подбирать запчасти. Если же вы решили это сделать, то найдите хорошего мастера, потому что самостоятельно справиться с установкой довольно сложно.

Процесс переоборудования начинается с того, что все детали в автомобиле, связанный со впуском и выпуском воздуха, снимают. Новый турбоколлектор соединяют с турбиной, которую разворачивают так, чтобы работа с присоединением патрубков была максимально упрощена.

Подшипники турбины, которая вращается с большой скоростью, постоянно нуждаются в смазке. Трубку подачи масла подключают к месту в двигателе, где масло идет под давлением.

Для подключения можно также использовать тройник датчика давления масла. Другой конец трубки подсоединяют к верхней части картриджа турбины. Сливаться масло будет уже под низким давлением в поддон через специальный сосок. Система охлаждения будет подключаться с другой стороны от водяной помпы.

Поскольку в двигатель будет поступать больше воздуха, ему потребуется больше топлива. Чтобы увеличить его подачу, устанавливают более производительные форсунки. Не помешает также установка нового топливного насоса, соответствующего форсункам. Но делать ли это, решают в каждом конкретном случае.

Избыточное давление воздуха в двигателе будет контролировать электроника. К ней подключают датчики температуры охлаждающей жидкости и воздуха. Контроллер должен быть откалиброван так, чтобы топливо впрыскивалось ровно в необходимый момент времени, связанный с состоянием двигателя.

Прошивкой мотора должен заниматься специалист с большим опытом за плечами. В противном случае, сбив заводские настройки, можно привести двигатель в нерабочее состояние, и затем тратить деньги на его ремонт.

Если на автомобиль будет установлен компрессор, то настройка пройдет значительно проще. Не потребуется такое количество дополнительных деталей. Он сможет работать на низких и на высоких оборотах.

В целом процесс переоборудования довольно трудоемкий и требует навыков. Соответственно и цена вопроса будет высокой. Нужно ли вам это, решайте сами. Зато при успешном монтаже турбины динамические характеристики автомобиля значительно улучшаются.

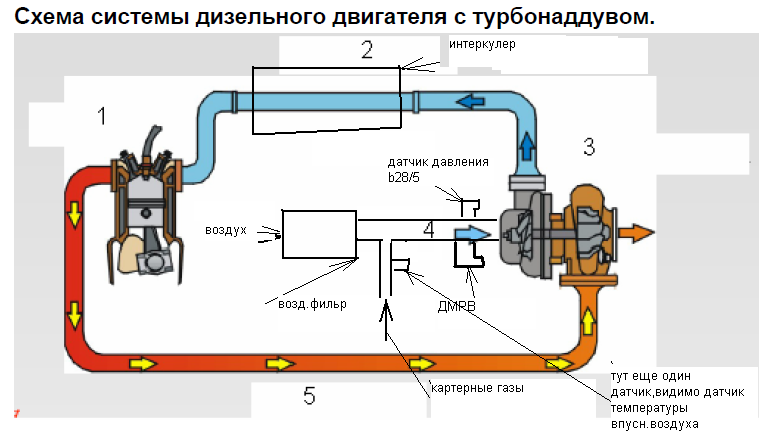

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Давление регулируют как на стороне компрессора, так и на стороне турбины:

Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Загрязнения в моторном масле

Моторное масло не только призвано смазывать и защищать пары трения двигателя от износа. Масло также «моет» компоненты двигателя, охлаждает его узлы и является рабочей жидкостью для некоторых его агрегатов (например, фазовращателей). Масло собирает и аккумулирует в себе следы износа. К сожалению, эти следы износа далеко не всегда задерживаются масляным фильтром и могут циркулировать по системе смазки. В систему смазки входят и подшипники, на которых вращается вал турбины. Этот узел очень восприимчив к любым загрязнениям по ряду причины. Вот самые весомые из них: скорость вращения вала турбины достигает 150 000 и даже 300 000 об/мин, а допустимые зазоры измеряются в микронах. Все пары трения в картридже турбины смазываются гидродинамически. То есть, в те самые микронные зазоры под давлением поступает масло, которое образует масляную пленку – «масляный клин». В парах трения эта пленка исключает контакт и непосредственное трение металлических поверхностей. Если в этот масляный клин попадут загрязнения (даже мельчайший абразив), то на валу неминуемо образуется выработка и задиры. Разрушение масляной пленки и неминуемо связанное с этим сухое трение очень быстро приводят к перегреву пары трения с последующим заклиниванием и даже обламыванием вала турбины.

Что важно знать о турбонаддуве

Идею с внедрением турбонаддува в обычный двигатель внутреннего сгорания нельзя назвать новой. Она появилась ещё на заре автомобилестроения, в начале прошлого века. И только в 90-е годы турбомоторы пошли в массовое производство благодаря внедрению новых технологий, позволяющих всем узлам и деталям долго служить без ремонта.

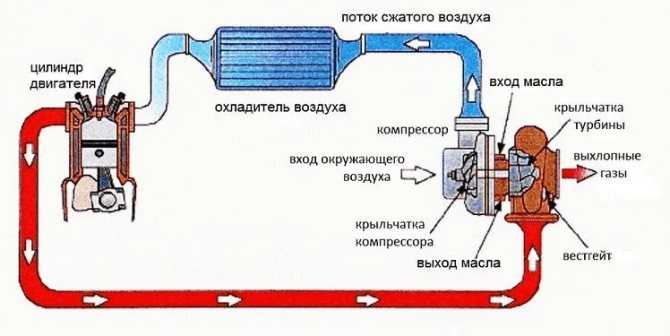

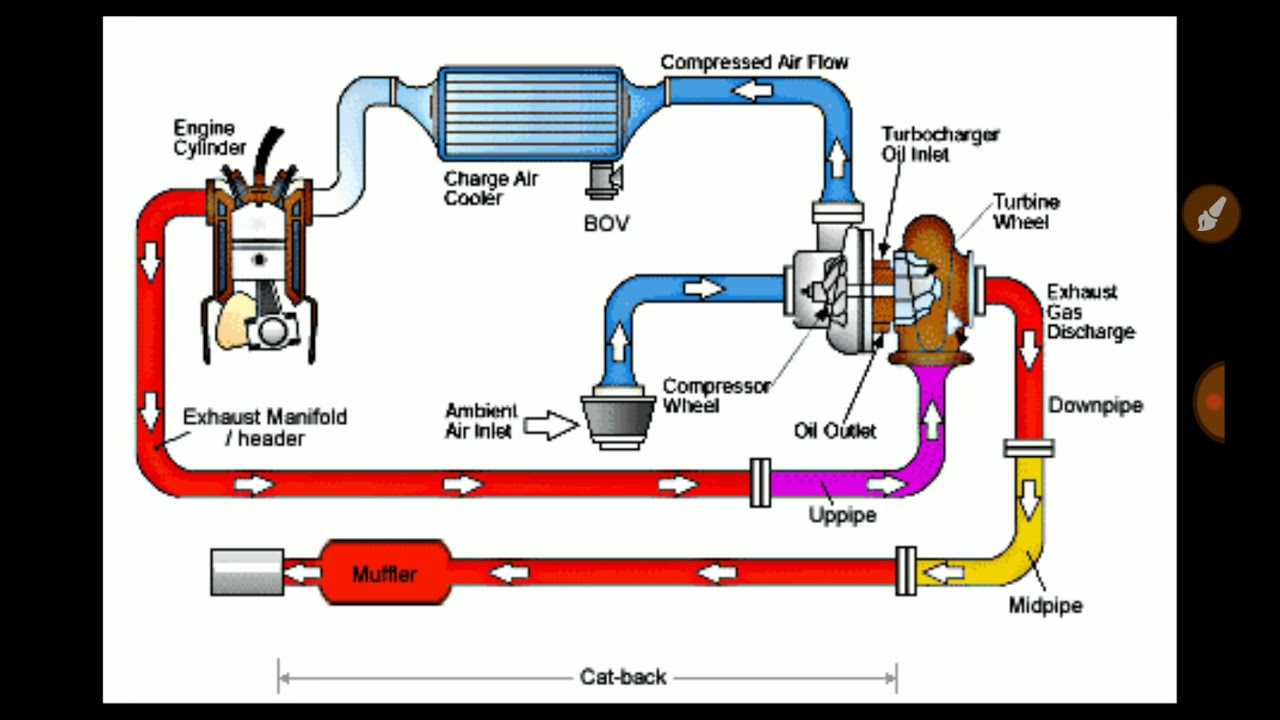

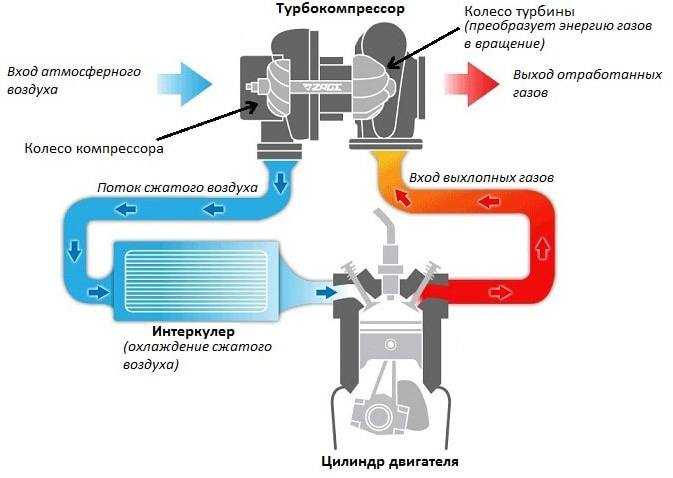

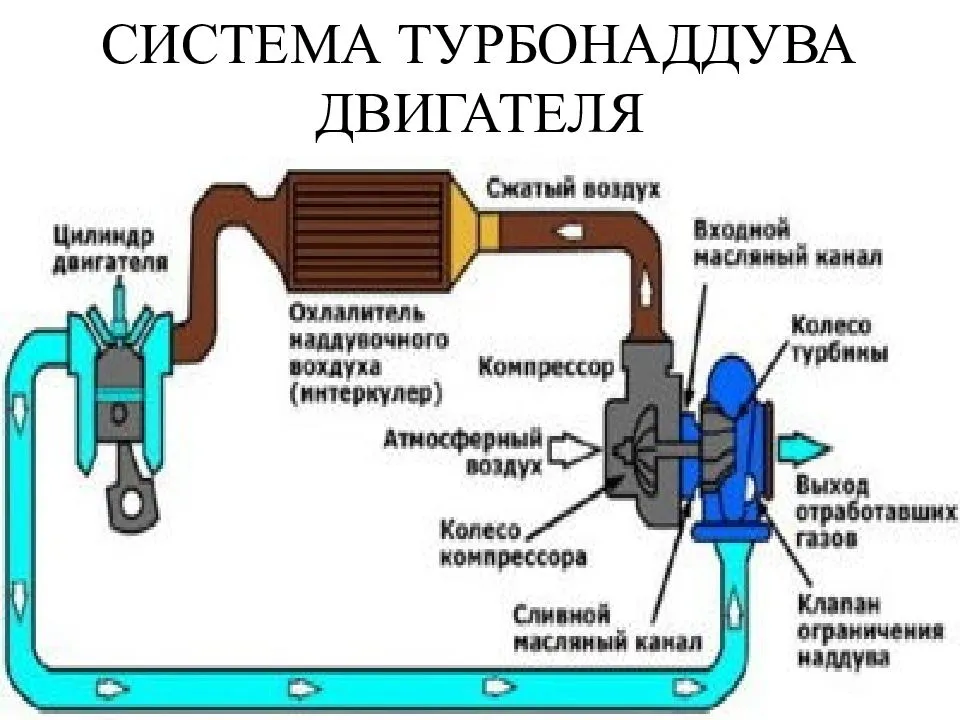

Суть турбонаддува — в принудительном нагнетании воздуха в цилиндры за счёт создания на входе во впускной тракт зоны повышенного давления. Тогда при нажатии на педаль акселератора и открытии дроссельной заслонки в коллектор попадает гораздо больше воздуха, чем при атмосферном давлении, когда двигатель всасывает его самостоятельно. Соответственно, система питания увеличивает подачу горючего и в цилиндры направляется больший объём топливовоздушной смеси, за счёт чего мощность двигателя возрастает.

Существует несколько устройств, предназначенных для нагнетания воздуха в двигатель авто:

Все перечисленные агрегаты выполняют одну задачу, но делают это настолько по-разному, что лучше их рассмотреть по отдельности.

Принцип действия турбокомпрессора

Данный тип нагнетателя представляет собой отдельный агрегат, приводимый в движение ременной передачей от коленчатого вала, с системами смазки и охлаждения двигателя он никак не связан. Для сбрасывания лишнего давления, могущего возникнуть во впускном тракте в определённых режимах работы, к воздуховодам дополнительно подключается специальный клапан. Чаще всего на автомобилях применяется 2 типа компрессоров:

Из-за того, что производительность турбокомпрессора ограничена частотой вращения коленчатого вала, он способен создать давление не выше 0,7 Бар (номинальный напор — 0,5 Бар). Агрегат повышает мощность двигателя на 15—30% при максимальных оборотах собственного вала до 40 тыс. об/мин, а это довольно ощутимая прибавка. Вместе с тем компрессор обладает следующими достоинствами:

При работе турбокомпрессора ощущение «подхвата» возникает примерно от 2800 об/мин коленвала и выше. Реакция на педаль газа происходит без запаздывания, то есть, нет провала под названием «турбояма», свойственной другим нагнетателям. Но при высоких оборотах коленчатого вала (примерно от 5000 об/мин) производительности агрегата не хватает и прирост мощности не столь заметен.

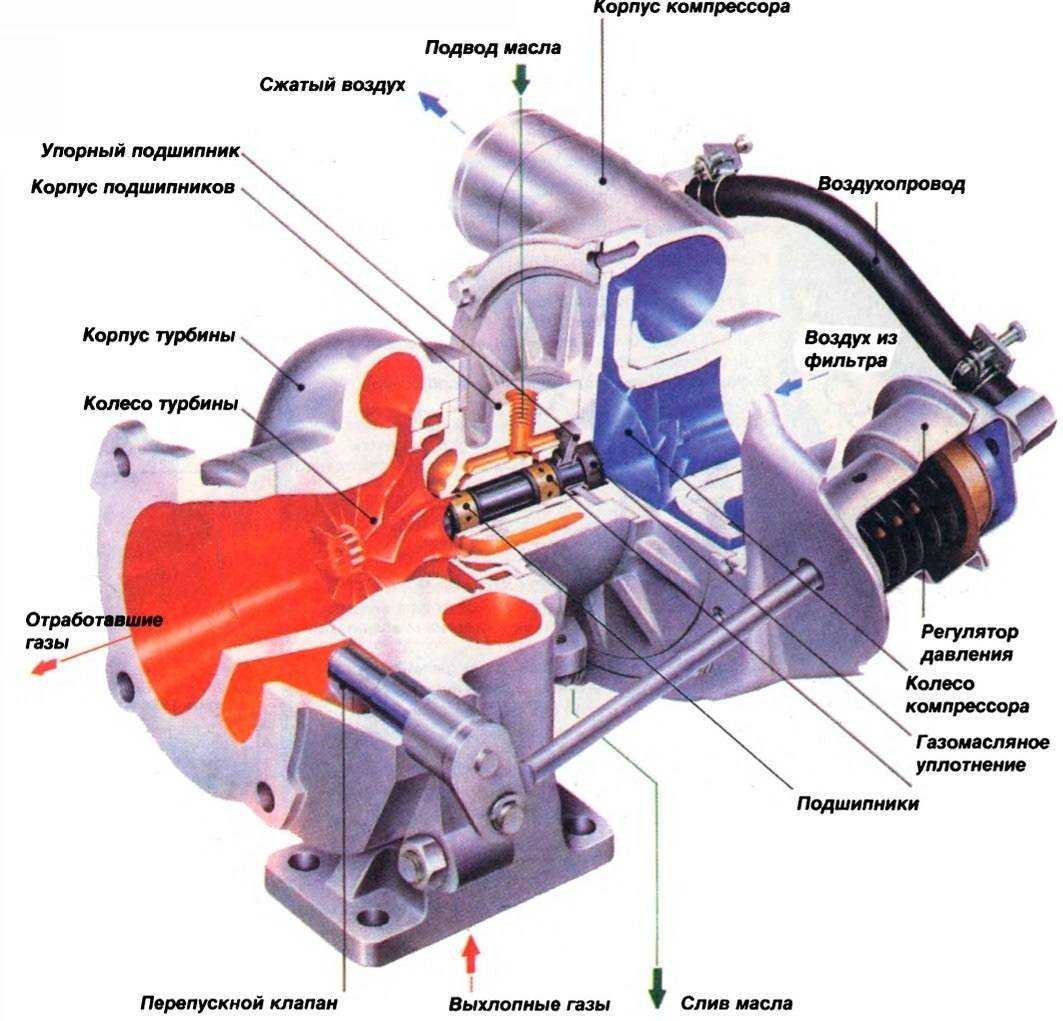

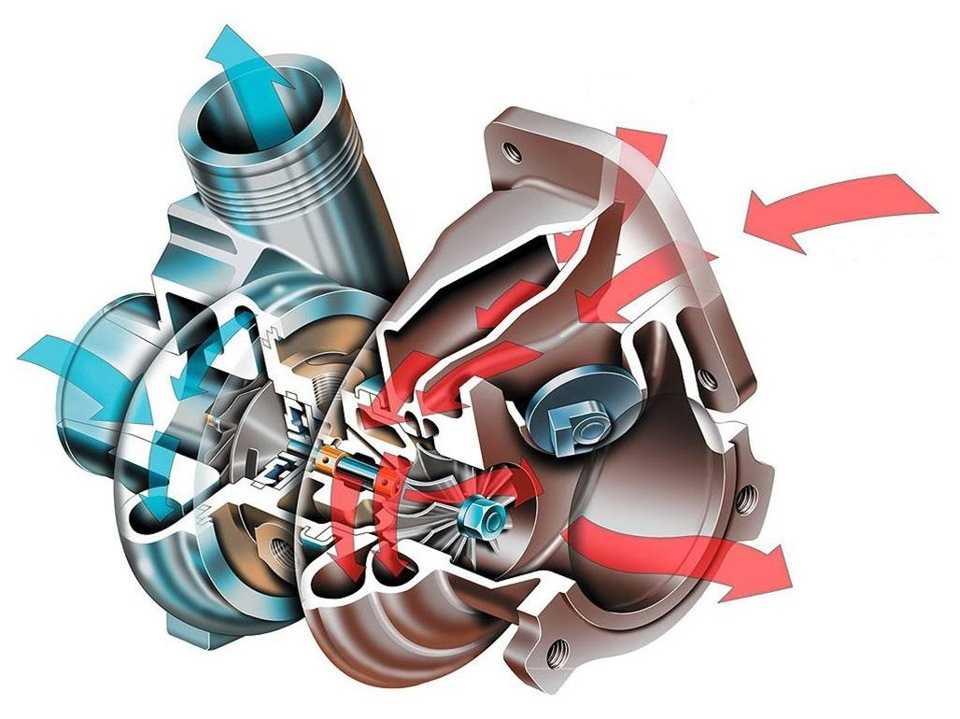

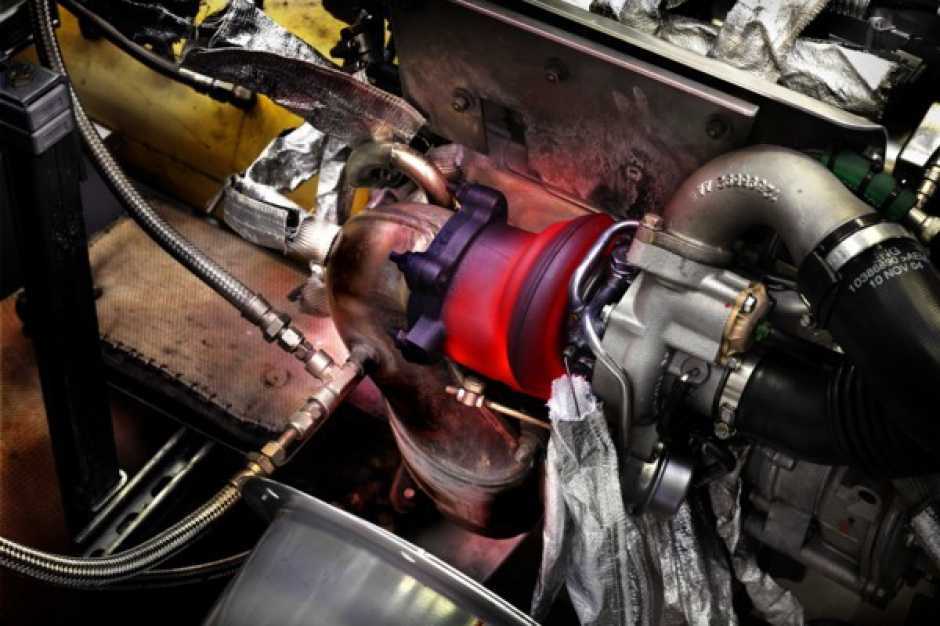

Как функционирует газовая турбина

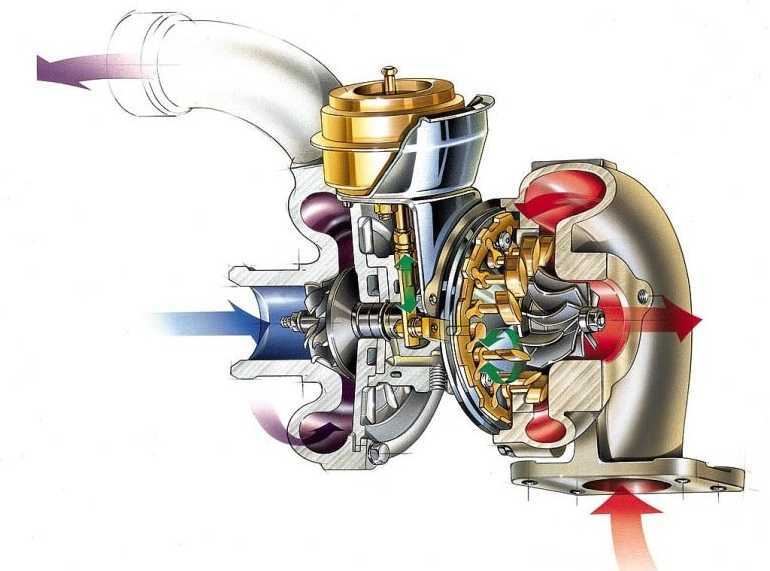

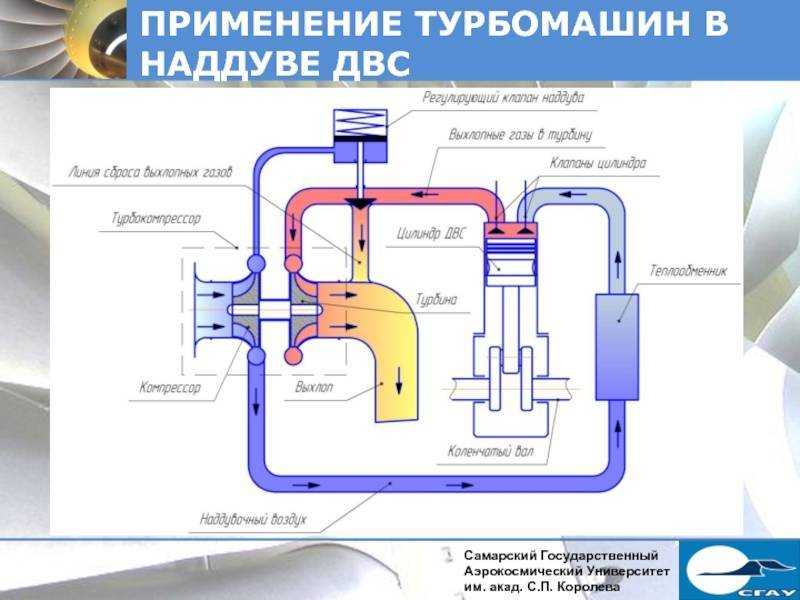

Говоря простыми словами, турбина представляет собой 2 «улитки» с крыльчатками, насаженными на общий вал. Первая, называемая горячей, встраивается в выхлопной тракт сразу после коллектора и приводится в действие отработанными газами. Вторая «холодная» улитка, вращаемая первой, нагнетает воздух для подачи в двигатель. На данный момент это наиболее распространённая конструкция, применяемая в серийном производстве машин.

Кратко про особенности турбин:

В силу своей конструкции и принципа работы газовые турбины страдают такими недостатками:

Как и в случае с компрессором, для сброса излишков давления на впускном тракте устанавливается автоматический клапан. С его помощью развиваемое давление можно регулировать, например, уменьшить, когда на машине стоит штатный неподготовленный мотор.

Об электрических турбонагнетателях

В последнее время на рынке автозапчастей появились электрические нагнетающие устройства, декларируемые как самые дешёвые и простые агрегаты, обеспечивающие значительную прибавку к мощности. По факту это кусок трубы со встроенной крыльчаткой, вращаемый электродвигателем. Согласно инструкции, нагнетатель нужно установить на воздухозаборном патрубке и подключить к бортовой сети автомобиля через реле (идёт в комплекте).

Практическое тестирование подобных устройств с использованием стенда показало прибавку всего 1—2 л. с., что абсолютно не ощущается водителем. Причины следующие:

В продаже встречаются и другие типы электрических нагнетателей, внешне похожих на турбокомпрессор, но с приводом от электродвигателя. Эти устройства способны развивать требуемое давление, но при этом отбирают львиную долю энергии, вырабатываемой генератором. В то время как традиционные турбины крутятся от потока газов, чья энергия не используется на обычных машинах.

Отсюда напрашивается вывод: электрические турбонагнетатели пока не представляют интереса для любителей тюнинга, так что покупать их бессмысленно.

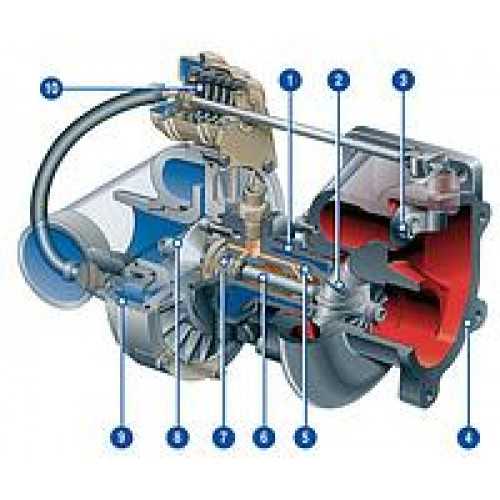

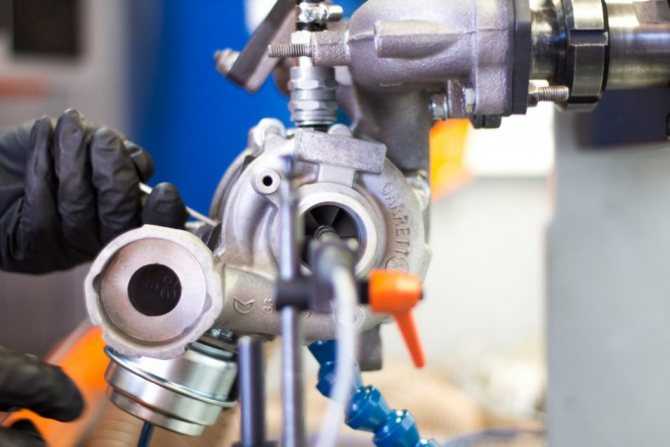

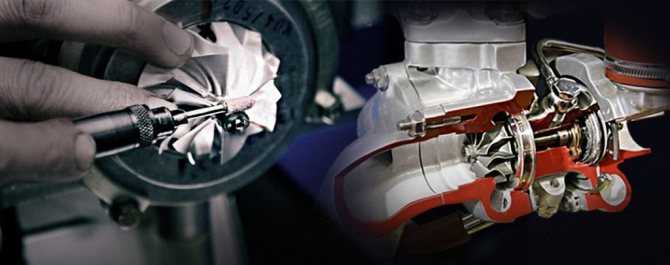

Детально разбираемся в турбокомпрессоре

Диагностика невозможна без подробного изучения детали. В этом нам поможет снятие турбинного патрубка.

Затем проводим визуальный осмотр крыльев кулера, внутреннего состояния коллектора. При отсутствии масла, очевидной чистоты — деталь исправная. Соответственно, свидетельствовать о поломке будет обратная картина. Большая выработка турбины способствует просачиванию масляных паров во впускной коллектор. Вследствие чего кожух, кулер окажутся промасленными. Ввиду того, что масло все также прорывается во впускной коллектор, можно наблюдать сильное задымление из выхлопов.

Следующими действиями будет легкое пошатывание самого кулера. Присутствие незначительного люфта, примерно в один-два миллиметра — явление допустимое. Вот, если он уж слишком гуляет, такая покупка не принесет ничего хорошего. Если внимательно посмотреть на поверхность стенок турбины и заприметив разрезы от лопастей, значит турбина в плохом состоянии.

Все эти способы диагностики позволяют процентов на девяносто правильно оценить работоспособность турбины. В принципе элемент не сложный, чтобы доставлять существенных проблем. Основным нерабочим моментом может выступать значительная выработка, а именно — плавающий подшипник. В итоге увеличение давления, также и масла будет поедать немерено.

Еще один момент, касающийся изменения геометрии турбины. С помощью дилерского сканера, если таковой имеется, нужно проверить функциональность исполнительных устройств, которые за это отвечают. Для сравнения можно использовать диаграммы изменения силы наддува в диагностируемом автомобиле и любом образце. Если это невозможно, тогда обычным газованием. Из этого будет видно, как движется тяга.

Реже случается заклинивание кулера. Рекомендуется в обязательном порядке проверять лично работоспособность перед покупкой автомобиля. Что в свою очередь избавит от ремонта в дальнейшем и порадует удачным приобретением не один год.

Необходимые элементы для установки турбины

На установку турбины решаются водители, которым не хватает мощности на своем авто. Благодаря турбированию атмосферного двигателя автомобиль становится более экономичным, поскольку мощность мотора возрастает, а объем остается неизменным. Так, после установки турбины на двигатель мощностью 1,4 литра, автомобиль ведет себя, как если бы у него стоял мотор 1,8 литра.

Однако к вопросу надо подходить с осторожностью, поскольку при техническом усовершенствовании автомобиля затрагиваются многие его важные части, применяются дополнительные запчасти. Вот перечень основных деталей, которые потребуются при установке турбины:

Вот перечень основных деталей, которые потребуются при установке турбины:

Вместо обычного коллектора, нужен турбоколлектор, через который будут проходить выхлопные газы и направляться в турбину.

Чтобы турбина не перегревалась, устанавливают охлаждающую систему. В пайп надо будет встроить датчик лямбда-зонда (датчик кислорода).

Обороты крыльчатки турбины очень высокие. Чтобы она не вышла из строя, надо подвести масло, которое будет поступать из двигателя. Для сбрасывания лишнего давления нужен специальный клапан (блоу-офф).

Тюнинг двигателя 4B11T

Добавить мощности мотору Lancer Ralliart X можно заменив фильтр на K&N, убрать катализатор или поставить безкатовый выхлоп на 76 мм трубе и прошить мозг. Это даст около 300 л.с. и динамику на уровне стокового Evolution X. Если этого мало, тогда нужно переделывать под этот самый Эво, заменив впуск на такой же от Evo X вместе с интеркулером, с пайпингами, с масляным кулером, с турбиной TD05H и с коллектором. Впуск заметно отличается и придется его полностью переделывать или сразу ставить тюнинговый холодный впуск. Выпуск также требует доработки либо, опять же, ставить сразу безкатовый диаметром 76 мм. После переделки можно пойти по пути тюнинга Evo 4B11T: холодный впуск, 76 мм выхлоп, шатунные болты ARP, буст контроллер и прошивка. Со всем этим ваш Раллиарт поедет как большинство Эвиков на чип-выхлопе.
