Когда менять сцепление ланцер 9

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

• Простота в эксплуатации и обслуживании;
• Высокий КПД – до 80%;
• Малое усилие на рабочей рукояти;
• Плавная работа за счет применения жидкости;
• Возможность контролировать высоту подъема с высокой точностью;
• Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
• Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
• Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
• Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

• Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
• Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
• Невозможность точно контролировать высоту опускания груза;
• Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
• Большая масса приспособления, с учетом рабочей жидкости;
• Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Замена подшипника и вилки выключения сцепления Mitsubishi Lancer 9

Только после отключения КПП от двигателя, возможно производит переключение передач. Отпустив педать, снова происходит плавное зацепление КПП с двигателем и автомобиль продолжает вращать колеса уже с другим передаточным числом.

Сцепление на Мицубиси Лансер 9 состоит из корзины сцепления, диска сцепления и выжимного подшипника. Ресурс комплекта сцепления на Mitsubishi Lancer IX весьма продолжительный, но опять же, в зависимости от стиля вождения, время жизни сцепления на Лансере 9 разнится. При плавной спокойной езде, сцепления хватает более чем на тысяч километров пробега, но попадаются и водители которые приезжают со сгоревшим сцеплением уже лансер 9 вилка сцепления тысячах км.

Вилка сцепления на Mitsubishi Lancer IX

Для того что бы произвести замену комплекта сцепления на Лансере 9, необходимо, как и на любом другом автомобиле сначала снять КПП. После того как коробка снята производим снятие непосредственно корзины под которой находится диск сцепления. Как и предполагалось помимо того что стерлись почти рассыпались накладки на диске сцепления и полностью разрушен выжимной подшипник, так к тому же сильно перегрета и требует однозначной замены корзина сцепления на Мицубиси Лансер 9.

Если сцепление лансер 9 вилка сцепления Мицубиси Лансер 9 вышло из строя по причине стирания диска лансер 9 вилка сцепления продолжительное время автомобиль эксплуатировали с буксующим сцеплением, то перегревается и деформируется не только корзина и непосредственно сам маховик, о чем говорит синеватый оттенок поверхности маховика.

Многие пишут, что MBK — это и есть оригинальное сцепление. Думаю, поступил правильно. Не хотелось бы из-за сэкономленных рублей получить в будущем какие-нибудь проблемы. Все-таки, считаю, что лучше лишний раз перестраховаться. Комплект сцепления Exedy MBK — рублей. Zoom Заранее был приобретен оригинальный выжимной подшипник с пластиковой втулкой MD Стоил он рублей.

Как выяснилось, купить действительно нужную деталь не так. История приобретения. Думаю, уже все знают о том, что лансер 9 вилка сцепления подшипник Koyo с металлической втулкой, который идет в комплекте MBKустанавливать не стоит. Zoom Подшипник сцепления выжимной MD Помимо этого, вдобавок, купил следующие запчасти:.

MD — втулка направляющая выжимного подшипника сцепления — лансер 9 вилка сцепления. Zoom Втулка направляющая выжимного подшипника сцепления MD MD — пружина зажим выжимного подшипника сцепления — рублей. Zoom Пружина зажим выжимного подшипника сцепления MD MD — упорный болт вилки сцепления — рубля.

Нужно две штуки, один стоил рублей. Скажем так, сэкономил.

Порядок цен на оригинальный сальник MD не совсем понял. У одного поставщика он стоит рублей, а у другого — Причем повышение цены идет не как обычно, от меньшего к большему, а непонятно. У одних рублей, у вторых — рублей, у следующих рублей и.

Играть в рулетку, лансер 9 вилка сцепления целью купить оригинал подешевле, не. Опять пришлют что-нибудь тайландское. Надеюсь NOK без упаковки Mitsubishi не будет хуже.

Нужно два, одно стоило рублей. Можно было оставить и старые кольца, но раз купил новые, то поменяли и. Этот маленький сальник, внутрь которого вмещается пятирублевая монета, был приобретен за рублей.

Относительно цены ситуация как и с оригинальным сальником привода. У одного поставщика стоит рублей, у другого — Долго думал, покупать сальник первичного вала или.

Спрос на халтуру

Никифор Ляпис-Трубецкой – персонаж знаменитого романа, литератор-халтурщик, который сочиняет поэтический цикл, посвященный некоему Гавриле. Он продает его в различные ведомственные издания. В одном из своих очерков этот «художник слова» описывает волны, «стремительным домкратом» падающие вниз. Как считают исследователи, у него были реальные прототипы.

Редакторы изданий, описанные в романе, — это люди наивные и непритязательные, они с доверчивостью приобретают вирши Ляписа. Как считают литературоведы, легкость в реализации его творений объясняется не только тем, что он имел бойкий характер, но и имевшимся спросом на халтуру.

ВИЛКА СЦЕПЛЕНИЯ MITSUBISHI LANCER

Мой старый не потел и ничего из под него не подтекало. Мастер говорил, что можно оставлять старый.

Но ведь он там 12 лет уже стоит! Сегодня не течет, а завтра начнет. Да и если все разобрано, то решил, что надо менять. Купил две литровых банки в надежде, что хватит.

Хватило Один литр — рубля. Интересная складывается ситуация, получается, что по воле обстоятельств масло в коробке у меня подвергается замене почти каждый год. Лансер 9 вилка сцепления было, конечно, и старое залить, но хочется свежего. Ну тут и так все понятно. Пружины на диске сильно гремят, по состоянию направляющей втулки видно, что и ей досталось.

Zoom Ненадолго вернемся к вопросу о выжимном подшипнике. Было заметно, что пластиковая втулка в оригинальной детали, заказанной мной для данного ремонта, установлена со смещением.

Когда необходимо задуматься о замене сцепления?

Обычные признаки износа данного узла, после чего владельцы Lancer IX задумываются о ремонте, проявляются в явно ощутимых рывках при переключении передач, а также в отчётливом скрипе педали сцепления. Включение более высокой скорости сопровождается сильной тряской автомобиля, а динамика разгона заметно падает.

Для диагностики проблемы необходимо провести простой тест – выбрать небольшой участок прямой дороги, разогнать автомобиль до скорости 40-50 км/ч, а затем попытаться резко ускориться до 80-90 км/ч

При этом надо обратить внимание на следующие признаки:

• стрелка на табло тахометра поднимется до 4-5 тысяч оборотов (соответственно появится и взвывающий звук двигателя) гораздо раньше, чем машина ощутимо наберёт скорость;
• в салоне появится ощутимый запах гари.

Если присутствует хоть один из признаков, а машина реагирует на разгон вяло, то сцепление Lancer 9 изношено (диски не обеспечивают нужного контакта) и подлежит замене. Основными причинами, которые вызывают поломки подобного рода являются:

• стиль вождения автомобиля, когда муфта частенько задействуется;
• перегрузки дисков, проявляющиеся как в резких, так и в чересчур плавных стартах;
• перегрев, вызванный пробуксовкой;
• попадание посторонних предметов между дисками, что вызывает неравномерный их износ.

Вне зависимости от причин, при возникновении начальных признаков неисправности, следует готовиться к ремонту. Кроме этого может потребоваться замена рабочего цилиндра сцепления Лансер 9.

Ремонт домкрата своими руками

Схема гидравлического домкрата.

Гидравлическому домкрату трудно найти замену с целью поднятия и удержания оборудования. Различают разные признаки, которые указывают на выход из строя оборудования. К примеру, поднятие груза осуществляется затруднительно, а уровень подъема на высоту может значительно сокращаться.

Возможно, что для установки устройства на необходимой высоте следует сделать большое количество ходов. Если гидравлический домкрат не опускается вниз, то это является явным признаком его поломки. Принять решение о выборе способа прокачки поможет знание некоторых поломок. Сюда входит:

1. Наличие ржавчины внутри устройства, ограничивающей процесс опускания механизма в требуемое положение.
2. Запредельная нагрузка, испытанная устройством, которая приводит к изгибу штока.

После разборки агрегата можно заметить, что устройство имеет цилиндр, содержащий поршень или шток, перемещаемый внутри него при наличии рабочего масла. Давление на жидкость создается в процессе работы клапана цилиндра. Имеется насос, который направляет жидкость в цилиндр.

Устройство опускает груз со скоростью, регулируемой при наличии отверстия. Оно необходимо для вытекания поступающей жидкости из цилиндра. В домкрате имеется резьба на штоках, корпусах и основаниях.

Мероприятия по разборке домкрата

Схема ремонта домкрата.

Для вскрытия агрегата выполняют следующие основные шаги:

1. Разбирают агрегат полностью с использованием ключей.
2. Откручивают элементы крепежа.
3. Извлекают из устройства клапан, который стравливает масло, а также первичный поршень.
4. Осуществляют детальный осмотр агрегата для проверки качества шарика специального клапана и прокладок, чтобы произвести их замену.
5. Зачищают устройство от излишних элементов и промывают систему.
6. После вскрытия агрегата производят замену масла.

Это должно быть веретенное масло, обладающее высоким классом либо типом Total LHM+. Далее производят установку других резинок и сливают масло, бывшее в употреблении.

Для полного слива подъемную часть устройства перемещают вниз, а потом вверх. Открытые камеры позволяют произвести освобождение всей жидкости поршня. Прижимающая пружина устройства должна быть снята. Далее закрывают клапан, стравив масло с использованием запорного шарика. Для точного попадания масла в устройство требуется осуществлять поднятие домкрата вверх, а затем опускать его вниз. В завершение работ осуществляют установку крепежа: штифтов и шпилек.

Устройство оснащено двумя клапанами – штуцерами, открывающимися под давлением. Каждый из них имеет подпружиненную “затычку”, которая является гвоздиком со шляпкой. Его острие должно входить в дырку малых размеров, а шляпка при этом будет упираться в специальную пружину.

Схема паркового гидравлического домкрата.

Первый клапан обычно открывается под давлением со стороны рычага, он откручивается для спуска. Происходит запуск масла в большой “держательный” цилиндр после того, как он прошел малый “качательный”. Когда падает давление от рычага, то клапан начинает держать масло, будучи закрытым. Второй клапан необходим для травления в резервуар из большого “держательного” цилиндра в условиях превышения нагрузки.

Перед поднятием груза домкрат настраивают на определенную массу груза, чтобы он не смог лопнуть во время перекачивания, иначе некоторые детали могут просто вылететь из корпуса механизма. Поэтому прокачка домкрата требует соблюдения мер безопасности.

Предварительно оба клапана разбирают, чтобы проверить, где находится пружина с “гвоздем”, верное ли у них положение. Разбирают устройство, постелив какой-либо материал или газету. Следят за тем, чтобы ни одна мелочь не смогла вылететь со своего места и потеряться, поскольку замену детали потом будет очень трудно найти.

В случае появления неисправностей после прокачивания домкрата требуется залить масло через какой-либо из клапанов, можно через первый. Лапа домкрата должна быть медленно поднята руками, а штуцер направлен вверх, чтобы при спуске мог выйти воздух, но не до конца. Это может привести к вылету резиновой пробки, имеющей форму большой заклепки на поверхности цилиндра.

Производя разборку второго клапана, его настраивают заново, учитывая правильный вес. Закручивать сильно не надо, поскольку спускание воздуха происходит под нагрузкой. Осуществляя постепенное закручивание, поднимают груз установленного веса. После этого прокачка прекращается. Затем проверяют возможность спуска в случае превышения веса.

Как производится замена – пошаговая инструкция

Процесс замены начинаем с того, что автомобиль загоняется на смотровую яму (или поднимается на подъемнике), масло из коробки передач удаляется в подготовленную тару (предварительно демонтируется защита двигателя). После этого начинаем процесс разборки автомобиля, чтобы обеспечить доступ.

1. В подкапотном пространстве демонтируем аккумулятор (вместе с подставкой), воздуховод, воздушный фильтр вместе с корпусом, а также гофрированный воздуховод от дроссельной заслонки.
2. Окончательно освобождаем пространство около подушки двигателя, снимая подставку воздушного фильтра.
3. Гидравлический привод сцепления крепится к картеру коробки двумя болтами – откручиваем их и фиксируем в стороне, чтобы ничего не мешало на дальнейших этапах.
4. Демонтируем тросы переключения передач (2 штуки), для чего выкручиваем крепеж от картера КПП и закрепляем тросы в стороне от места работ.
5. Отделяем электрическую проводку от датчика скорости (для упрощения необходимо надавить на защелку плоской отверткой), далее отсоединяем все оставшиеся электрические подключения от коробки.
6. Дальнейшая работа проделывается под автомобилем – выкручиваем болт передней подушки двигателя, а затем демонтируем продольную балку.
7. Демонтируем пыльник маховика (крепится двумя болтами на 14 и двумя болтами на 10).
8. Самая трудоемкая часть – это демонтаж задней подушки двигателя. Первым делом фиксируем из смотровой ямы основной болт и откручиваем его в подкапотном пространстве (сверху). Остальные болты (3 штуки) скручиваем снизу. Оставляем узел подушки в таком состоянии.
9. Устанавливаем автомобиль на ручник, ставим под задние колеса упоры. Переднюю часть вывешиваем таким образом, чтобы она по уровню была выше задней. Для этого подкладываем под лонжероны доски.
10. Открываем доступ к коробке передач – снимаем передние колеса, стойки стабилизатора, демонтируем шаровые. С левой стороны необходимо удалить пыльник моторного отсека, рулевые наконечники. Также необходимо демонтировать ШРУСы – для этого не требуется прилагать чрезмерных усилий.
11. Под поддон двигателя, через упорную доску устанавливаем домкрат, и двигатель приподнимаем для снятия боковой подушки. После этого выкручиваем болты, фиксирующие боковую подушку, и проверяем, что домкрат стоит надежно (чтобы двигатель не повредило). Вдвоем с напарником опускаем домкрат, контролируя, чтобы все 4 шпильки выходили из подушки равномерно – после этого вынимаем подушку.
12. Через открывшийся доступ к коробке передач, выкручиваем все 7 болтов, которые её держат. После этого надежно придерживая (или заранее привязав КПП), выводим первичный вал коробки из диска сцепления и направляющих. Снимаем коробку и убираем ее в сторону.
13. После этого откроется доступ к узлу сцепления – демонтируем поочередно выжимной подшипник, направляющую, корзину и диски. На данном этапе необходимо отцентрировать диск при помощи оправки.

При установке выжимного подшипника его ни в коем случае нельзя смазывать! Сборка осуществляется в обратной последовательности. Новое сцепление необходимо обкатать примерно 1000-1500 километров в щадящем режиме.

Работы по замене узла сцепления следует выполнять с соблюдением мер предосторожности – надежно фиксируя тяжелые детали и кузов автомобиля. Процесс замены достаточно сложный, поэтому, если нет уверенности в своих силах, то лучше обратиться в специализированный автосервис. Источник

Источник

Замена сцепления Мицубиси Лансер 9: цена услуг

Существует несколько основных причин износа сцепления:

• постоянное удерживание педали сцепления, приводящее к износу основных комплектующих;
• резкий или излишне плавный старт, дающий большую нагрузку на сцепление;
• взятие транспортных средств на буксир;
• попадание воздуха в привод, приводящее к неполному выключению сцепления;
• длительная пробуксовка – причина перегрева диска;
• попадание на сцепление жидкости или песка, способствующее износу диска.

Вышеперечисленное приводит к износу дисков, замасливанию накладок, разрушению выжимного подшипника и перегреву корзины сцепления.

Любая из этих поломок требует обязательного демонтажа КПП, поэтому рекомендуется сразу же обратиться в автосервис, где специалисты проведут тщательную диагностику автомобиля, установят причину неисправности и оперативно ее устранят. Обычно заменяется сразу весь комплект сцепления, включая соседние элементы. Также проводится ряд профилактических работ и, если это необходимо, заменяется масло в КПП.

Замена сцепления

Следует отметить, что сцепление Лансер 9 представляет собой отдельный агрегат. Узел сложный, но не настолько, чтобы в нем не разобраться. Опытные специалисты рекомендуют заменять его целиком. При замене нескольких деталей диска или подшипника, у оставшихся элементов надежность останется низкой. И через короткое время придется заниматься ремонтом снова.

Последовательность действий

Замена сцепления процедура ответственная. Предпочтительнее доверить ее мастерам на станции технического обслуживания. Но если такой возможности нет, нужно собрать необходимый инструмент и загнать автомобиль на яму или подъемник.

Самое трудное — снять коробку передач. На этом этапе нужен помощник. Затем снимается корзина сцепления.

Сборка агрегата

Теперь нужно взять новую корзину сцепления и установить ее на свое место. Последовательность сборки выполняется в обратном порядке. Чтобы замена сцепления не привела к новым неисправностям, необходимо все детали и крепежные элементы раскладывать по порядку их отсоединения. При сборке уже не перепутаешь назначение той или иной детали.

Сцепление Лансер 9

Начинающий Технический Маньяк

Группа: Технический Маньяк Сообщений: 21 Регистрация: 12.8.2012 Из: Глазов, Удмуртия Вне форума Авто: LANCER 2.0

Технический Маньяк

Группа: Технический Маньяк Сообщений: 278 Регистрация: 23.2.2012 Из: Ростов-на-Дону Вне форума Авто: Lancer IX Sport Wagon + LPG

блин, мега репект. сам буквально месяц назад менял сцепление и обе опоры двигателя, но на фото сил и времени не хватило!

коробку опускать нам было чуть проще — в гараже была таль, но пришлось снять капот.

шрус правый вынимать обязательно, т.к. его пыльник упирается в двигатель при попытке снять коробас.шрус левый мы не так. почему-то не смог сдёрнуть с шаровой, плюнули, открутили от стойки 2 болта, ступица осталась на шаровой и рулевой тяге — вниз-вбок вывернули и вытащили шрус. вышел нормально.левый шрус с коробки даже и не выдёргивали.

перед тем как вывешивать морду лучше сразу открутить ступичные гайки. шайбы под ними вообще в теории надо менять (я поменял). в частности у тебя в отёте не написано как вы потом правый шрус загоняли на место, но с прикрученной ступичной. не знаю, удобно было. ступичные гайки, кстати на 32.

про балансировочный крюк не знал. жаль, было бы на много проще.

на тросиках есть резинки, вот та, которая больше имеет форму примерно как на опорах двигателя тока в уменьшенном виде. была порвана, рычаг кпп из-за этого гулял. тоже менял — лучшее стало.

с датчиком тоже намаялся, но-таки победил. в книжке про него описано, с трудом, но разобрался. с этим датчиком и с тросиками кпп будьте аккуратнее — там эти мелкие железки-фиксаторы потом можно долго под машиной искать. я один фиксатор троса уронил — минут 15 бегал вокруг машины еле нашёл — где-то на рычаге «завис».

Замена главного цилиндра сцепления	от 1000 руб.
Замена жидкости сцепления	от 200 руб.
Замена рабочего цилиндра сцепления	от 900 руб.
Замена сцепления	от 1900 руб.
замена сцепления при снятой МКПП	от 300 руб.
Замена троса сцепления	от 600 руб.
Прокачка сцепления	от 200 руб.
Регулировка сцепления	от 300 руб.
ИТОГО	—	—

Заявка на ремонт зарегистрирована!Наш мастер свяжется с вамив ближайшее время.

Ремонт сцепления — вам нужен ремонт, диагностика, обслуживание для MITSUBISHI LANCER в Москве.

Наш автосервис умеет ремонтировать автомобили Митсубиси LANCER!

Чтобы произвести работы «Ремонт сцепления» у нас есть необходимый инструмент и диагностическое оборудование.

Специалисты нашего автоцентра точно определят неисправность MITSUBISHI LANCER и произведут качественный ремонт «Ремонт сцепления», поскольку регулярно проходят профессиональное обучение и аттестацию.

Приезжайте к нам в автосервис, мы починим Митсубиси LANCER

Автосервис в Москве. Ремонт MITSUBISHI LANCER : техническое обслуживание, диагностика, слесарный ремонт, кузовной ремонт. Запчасти MITSUBISHI LANCER — оригинал и качественные аналоги.

Доверьте техобслуживание вашего MITSUBISHI LANCER профессионалам!

Модели Лансер оснащены однодисковым сухим сцеплением с гидравлическим приводом включения.

Алгоритм работ по снятию КПП

Для снятия КПП необходимо снять защитный кожух двигателя, отсоединить клеммы от аккумулятора и снять его, после чего следует снять воздушный фильтр.

Затем необходимо снять впускной коллектор, для этого снимаем все клеммы с датчиков, находящихся на коллекторе, впускном тракте и дроссельном узле. Также снимаем топливную рампу, шланги вентиляции картера и кондиционера.

После чего выкручиваем болты крепления впускного коллектора в следующем порядке.
Теперь снимаем декоративную панель бампера, откручиваем «массу» от корпуса КПП, снимаем крепление ЭБУ и убираем блок в сторону.

После чего поднимаем автомобиль на подъемнике или используем яму. Откручиваем крепления защиты картера и брызговиков, также сливаем масло из коробки.
Следующим шагом снимаем стартер с автомобиля.

Также отключаем фишку на датчике скорости на КПП.
Затем извлекаем управляющие тяги и тросы с КПП, извлекаются они просто, достаточно поддеть их плоской отверткой и приложить усилие.
После чего остается выкрутить соединяющие болты КПП, а также остального навесного оборудования со стороны моторного отсека.

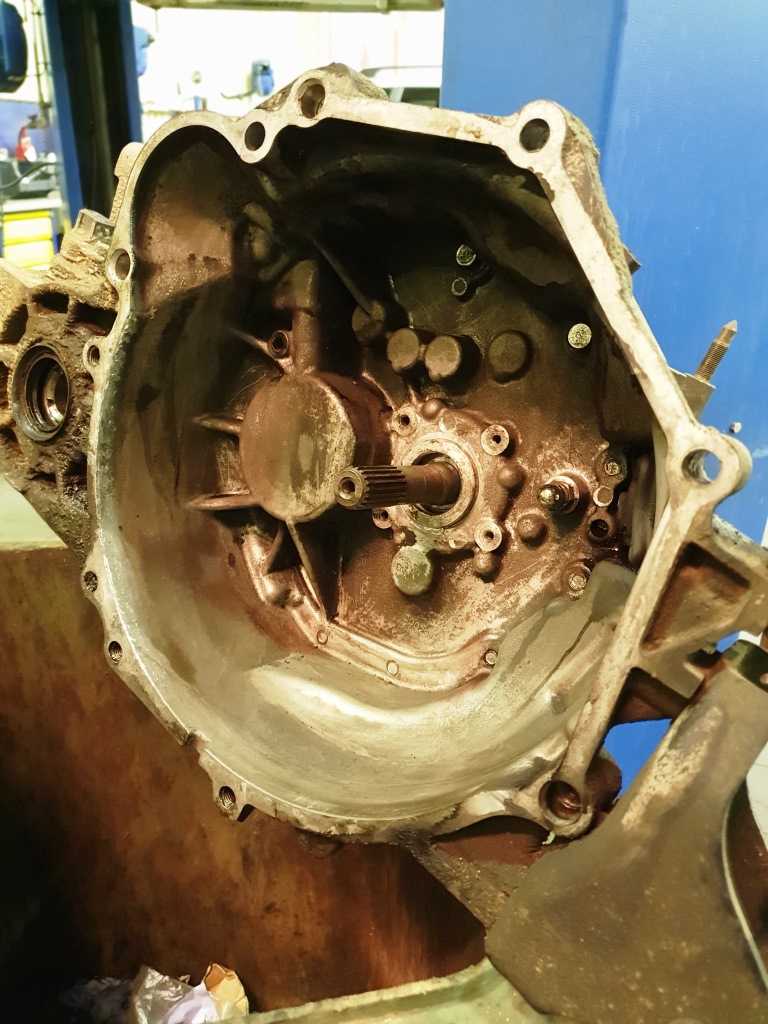

Для изъятия внутренней гранаты ШРУСа из корпуса КПП используем ломик.
Со стороны маховика снизу откручиваем 4 болта крепления небольшого «поддона». Откручиваем остальные болты крепления КПП. Тут нет ничего сложного, за исключением одного сложного болта, находящегося рядом с подушкой двигателя.

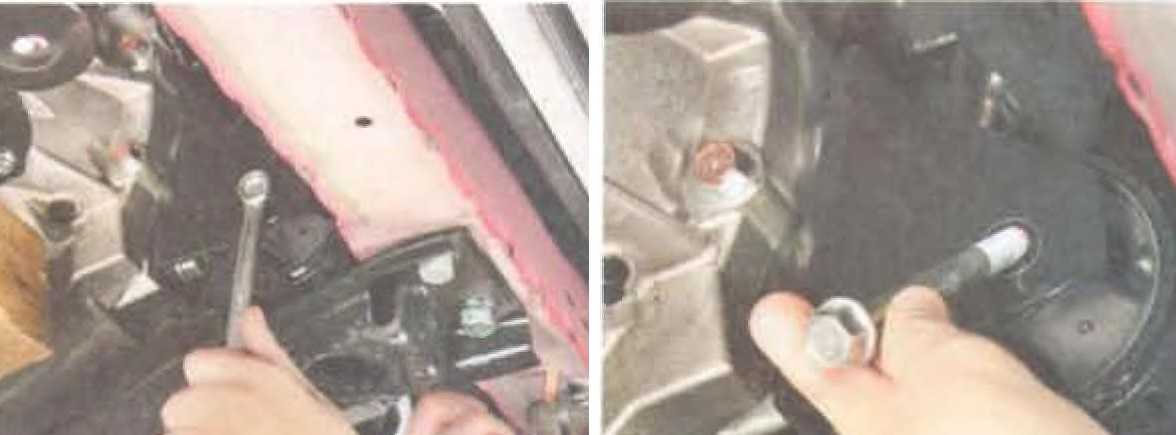

Для этого рожковым ключом откручиваем крепежный болт рядом с подушкой, поддомкрачиваем КПП как можно выше и вынимаем последний крепежный болт. На этом моменте главное — надежно зафиксировать КПП на домкрате или специальной стойке.

Затем покачивающими движениями аккуратно отсоединяем КПП и вытаскиваем её наружу.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей

Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем

В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность

Важно, чтобы поршень плавно передвигался, без заеданий

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

Снятие и установка сцепления Mitsubishi Lancer 9

— повышенный (по сравнению с привычным) шум при включении сцепления;

— рывки при работе сцепления;

— неполное включение сцепления (сцепление «буксует»);

— неполное выключение сцепления (сцепление «ведет»).

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, подшипник выключения сцепления), так как замена сцепления — трудоемкая работа, а ресурс неповрежденных элементов сцепления уже снижен. Если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ «на 12» (удобнее торцовая головка), большая отвертка.

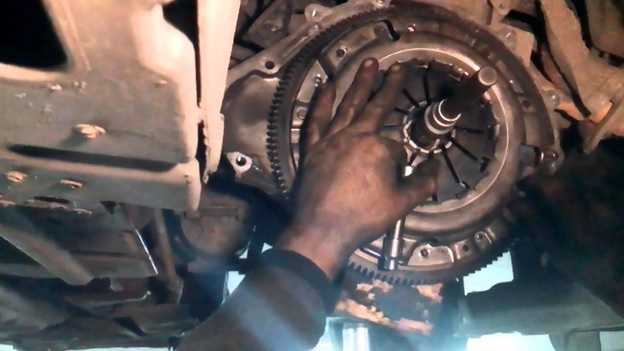

. и оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни). Подойдет и имеющаяся в продаже оправка для переднеприводных автомобилей ВАЗ.

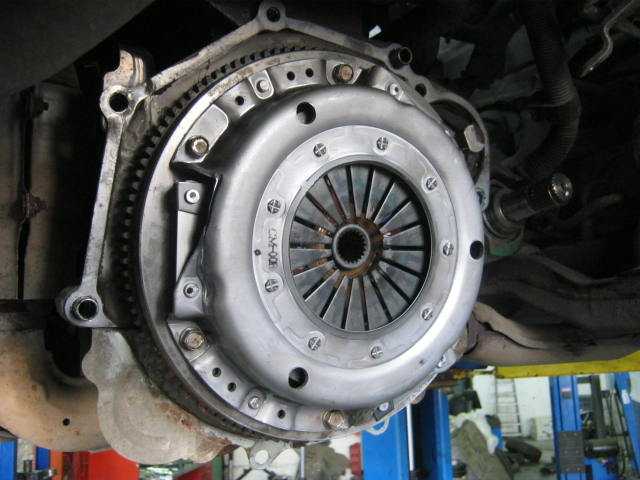

Так расположены болты крепления кожуха сцепления к маховику двигателя (помечены голубой краской).

2. Если предполагается установка прежнего нажимного диска, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик большой отверткой (или монтажной лопаткой) от проворачивания.

4. . выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

5. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

6. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

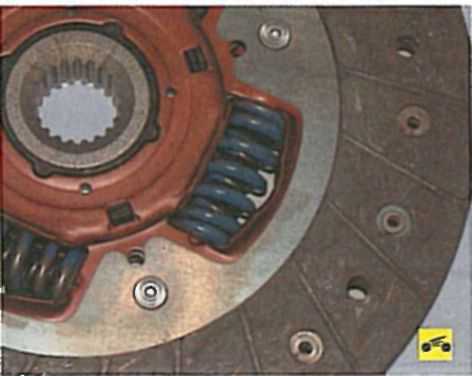

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

11. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

13. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

14. На шлицы ступицы ведомого диска нанесите тугоплавкую консистентную смазку.

15. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

16. . а затем на три центрирующих штифта — кожух нажимного диска и вверните болты крепления кожуха к маховику. Болты вворачивайте равномерно по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 15-22 Н*м (1,5-2,2 кгс*м).

17. Снимите оправку и установите коробку передач.

18. Проверьте и при необходимости отрегулируйте привод выключения сцепления (см. «Регулировка привода выключения сцепления»).

Источник статьи: http://remhelper.ru/snyatie_i_ustanovka_scepleniya

Замена сцепления на Лансер 9: пошаговая инструкция

Установка нового сцепления на Лансер 9 в домашних условиях является затруднительной, однако выполнимой процедурой. Для подсоединения нового комплекта потребуется наличие подъемника или смотровой ямы, стандартный набор инструментов, а также оправка для центрирования. Также необходима помощь напарника – самостоятельно поднять КПП автомобиля невозможно. Для ремонта сцепления на Лансер 9 необходимо:

• Загнать авто на яму или подъемник. Ни в коем случае не рекомендуется поддомкрачивать автомобиль в связи с высокими нагрузками на устройство;
• Далее сливаем масло с коробки передач и отключаем «минусовую» клемму от аккумулятора;
• Затем демонтируем коробку передач и откручиваем 6 фиксирующих болтов у кожуха сцепления возле маховика двигателя;
• Теперь требуется демонтировать выжимной подшипник с пружинкой, направляющий элемент, а также корзину и диск с маховика двигателя;
• Осматриваем поврежденные элементы и устанавливаем новые комплектующие;
• Далее центруем диск оправкой и фиксируем корзину к маховику двигателя, после чего собираем корпус изделия и монтируем коробку передач.

После подключения требуется проверить систему на работоспособность: при правильной отцентровки двигатель должен стабильно работать на холостом ходу и не менять количество оборотов во время выжима педали при движении накатом на нейтральной передаче.

Процедура замены сцепления в домашних условиях позволит прилично сэкономить на обслуживании в СТО, однако чревата увеличением стоимости ремонта при отсутствии практических навыков. Оптимальным вариантом будет замена в паре с квалифицированным помощником.

Источник статьи: http://zapchasti.expert/mitsubishi/lancer-9/sceplenie-na-lancer-9.html

Особенности процедуры

Прежде чем приступать непосредственно к процессу, необходимо подготовить инструмент. Итак, вам понадобится:

• специальный шланг на 6 для прокачки тормозов;
• тормозная жидкость в объеме пол-литра;
• большой шприц;
• желательно, напарник;
• прозрачная тара объемом 200-300 миллилитров;
• два ключа на 13 (крестовой и рожковый);
• веревка или изолента (необходимы, чтобы подвязать патрубок).

Как только вы обзавелись всем необходимым инвентарем, можно приступать. Последовательность действий включает в себя следующие пункты:

1. Снимите шноркель через верхний пыльник. Он крепится при помощи двух пистонов.

2. Снимите пластиковую защиту с мотора, а потом подвяжите патрубки.

3. Как вы найдете клапан для прокачки, насадите на него трубку. Для этого используйте крестовую отвертку. Попробуйте поддеть шланг и затем надеть на штуцер.

4. После того как трубка без проблем стала надеваться, снимите ее. На другой конец трубки насадите шприц. Заполните трубку и половину шприца тормозной жидкостью.

5. Теперь полную трубку вместе с подсоединенным шприцом наденьте на штуцер. При этом с другого конца снимите шприц и опустите в сосуд с небольшим количеством рабочей жидкости. Все эти шаги необходимы, чтобы не впустить в систему еще больше воздуха.

6. Долейте рабочей жидкости в специальный бочок выше максимального уровня (практически под завязку).

7. Второй человек должен энергично накачивать сцепление, при этом зажать педаль. Вы в это время открутите штуцер. Оттуда пойдет жидкость. Необходимо проводить эту процедуру до тех пор, пока попросту не польется чистая жидкость.

8. После этого можно закрутить штуцер, а потом отжать педаль сцепления. Не забывайте все время следить за жидкостью в бочке.

9. Соберите все в обратной последовательности.

Если все выполнено верно, то этой методикой вы устраните весь воздух в системе сцепления. Это избавит вас от рывков при переключении и старте. Как видите, здесь нет фактически ничего трудного, поэтому вы легко сэкономите ваши деньги, выполнив прокачку самостоятельно.
