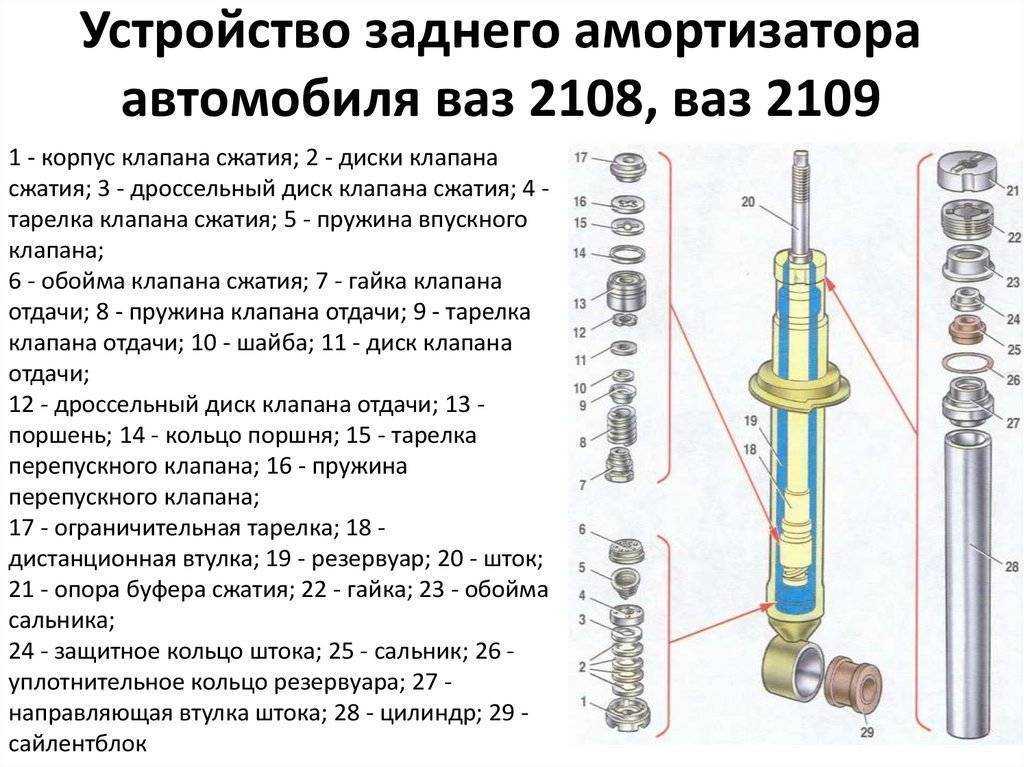

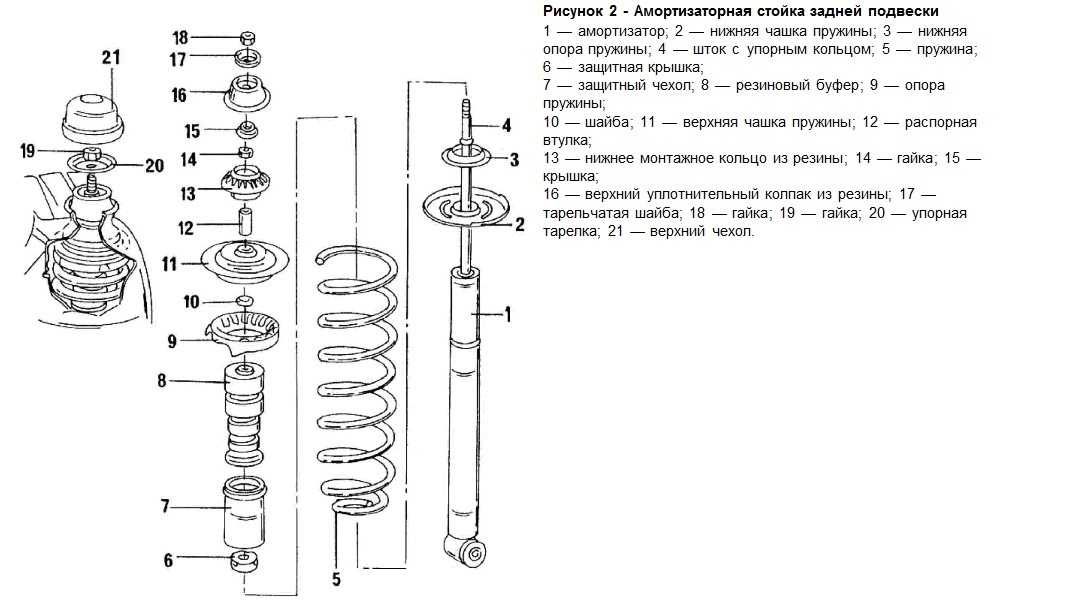

Устройство отбойника переднего амортизатора

Замена отбойника заднего амортизатора + видео

Чтобы выполнить замену отбойника, нужно поднять автомобиль на высоту от 30 до 50 сантиметров. Эта величина будет зависеть от вашего телосложения и клиренса автомобиля. Затем нужно снять подкрыльник и найти неисправный отбойник

Не забудьте принять все меры предосторожности, а именно, исключить любое случайное перемещение автомобиля в процессе работы и установить опору под автомобиль, на случай падения автомобиля

После демонтажа подкрыльника, найдите все гайки, которые крепят амортизатор, и открутите их. После этого, амортизатор должен сойти вниз. Количество гаек и их расположение может здорово различаться на разных моделях автомобиля, однако выполняют они одну и ту же функцию, поэтому найти их не составит большого труда.

Аккуратно вытащите шток и удалите старый отбойник. При установке нового отбойника могут возникнуть трудности, связанные с его не прохождением или слишком большой высотой. Чтобы он зашел на место, отпилите ножовкой по металлу первое кольцо, которое обычно занимает 1,5-2 сантиметра длины. Установите все узлы обратно и повторите процедуру на другой стороне автомобиля. Если высота задней части увеличилась, значит, замена отбойника прошла успешно.

Подведем итоги. Отбойник, как вы поняли, представляет собой важную часть подвески и его наличие является обязательным. Вопрос о том, какой тип отбойника установить на свой автомобиль, решает каждый водитель самостоятельно, исходя из условий эксплуатации, однако, своевременная замена неисправного узла должна выполнять независимо от типа эксплуатируемого отбойника.

Что такое отбойник

Назначение

Отбойник амортизатора представляет собой демпфер (как и втулка амортизатора), который имеет удлинённую форму с отверстием по центру для установки на шток амортизатора. Эта деталь изготавливается из мягкого, упругого материала и служит для гашения ударов в подвеске. Он является своего рода изолятором, который препятствует тому, чтобы металлические части не ударялись друг о друга. Ту же роль выполняет втулка амортизатора. В ненагруженном состоянии он не задействован. В работу вступает, когда пружина не справляется с нагрузкой. Например, в момент резкого наезда автомобиля на препятствие, будь то кочка или лежачий полицейский. Когда общая масса пассажиров превышает допустимые пределы, тогда автомобиль может просесть настолько, что большая часть нагрузки придётся на отбойник амортизатора как заднего, так и переднего.

Его защищает пыльник амортизатора от воздействия пыли и агрессивных сред.

Устройство

Отбойник имеет пористую структуру и обычно гофрирован. В некоторых случаях он и пыльник амортизатора представляют собой одно целое. Однако, лучше, если пыльник амортизатора отдельно от отбойника. Если он порвался недавно, то можно заменить только его. Устройство отбойника призвано обеспечить максимальную надёжность и долговечность не только его самого, но и подвески автомобиля. Кроме мягкого и упругого материала, в нём по всему объёму равномерно распределены воздушные полости, которыми осуществляется регулирование его жёсткости.

Задние и передние суппорты на Mitsubishi Lancer 10

Если суппорты гремят или слышен подозрительный стук, то к ремонту следует приступать незамедлительно.

Суппорт в сборе не имеет артикула, но на него можно приобрести следующие комплекты запчастей:

• Ремкомплект (передний оригинальный — 4605A259, задний оригинальный — 4605A262). Цена переднего составляет 468 рублей, заднего – 617 рублей.
• Скоба заднего суппорта оригинальная, номер — 4605A210.
• Скоба переднего суппорта оригинальная — 4605A223.

Также, в зависимости от проблемы, могут потребоваться комплекты пластин и резинка (задние — MR493177, передние — MR527673) и направляющие втулки Febest (MB699264, стоимость – 114 рублей).

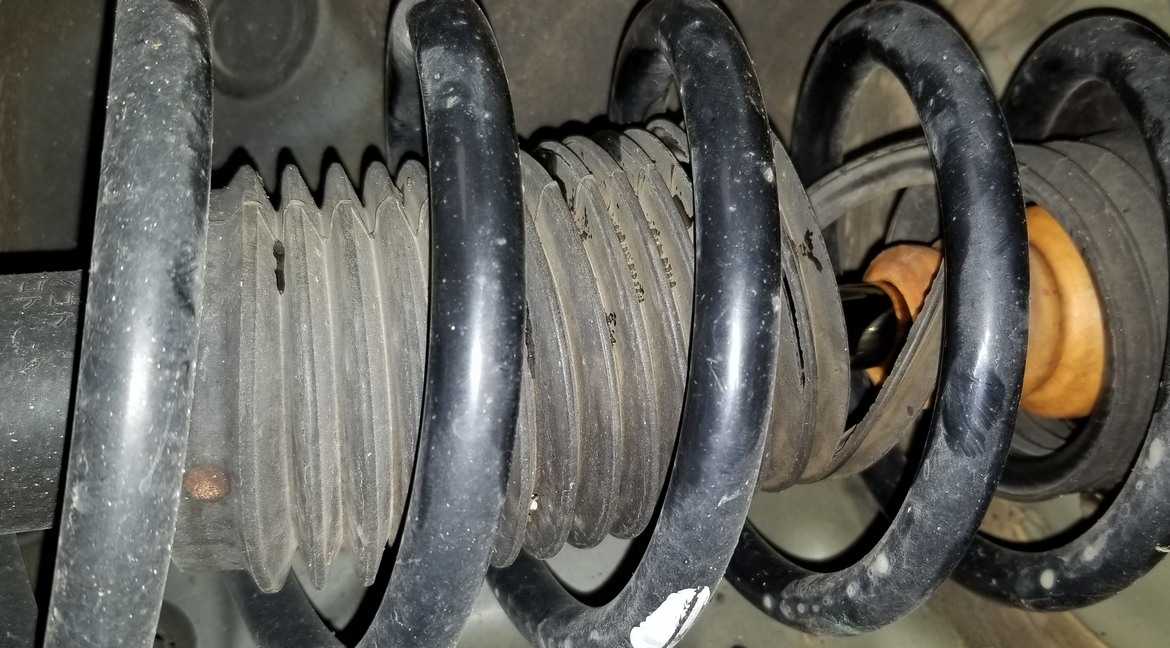

Признаки неисправности отбойника

Диагностика неисправности отбойника происходит при внешнем осмотре задней части автомобиля. Если она слишком сильно опущена, или при движении бампер начинает задевать поверхность дорожного покрытия – это явный признак того, что отбойник находится в неудовлетворительном состоянии.

Причина неисправности отбойника, как и в любой детали подвески, кроется в некачественном дорожном покрытии. При длительном использовании отбойника, он поддается естественному износу и рвется, после чего начинается деформация амортизатора. Чтобы этого не допустить, проводите замену отбойника при первых же признаках его неисправного состояния.

Когда менять пыльники, отбойники и опоры амортизатора?

Когда менять пыльники и отбойники — предмет для споров производителей и продавцов с автовладельцами. Все продавцы вам скажут — пыльники и отбойники нужно менять с каждой заменой амортизаторов. Этого требуют и производители, если вы хотите получить гарантию на их изделия. Такие требования логичны. Неисправный пыльник и/или отбойник быстро приведет к выходу из строя амортизатора. Во-первых, отбойники сложно оценить внешне (а именно так делает большинство). Из-за своей микропористой структуры они могут выглядеть нормально, но уже не обеспечивать нужной защиты штока при жестких условиях работы амортизаторов. Во-вторых, в изношенных отбойниках накапливается грязь и пыль, которая начинает действовать на шток как абразив. В результате поврежденный шток задирает сальник и амортизатор течет. В-третьих, поврежденный пыльник снова таки приводит к загрязнению штока амортизатора и его выходу из строя. Поэтому на самом деле экономнее не экономить на защитных комплектах — так вы обеспечите долгий срок службы новым амортизаторам. А сэкономив на пыльниках и отбойниках — будете вынуждены быстрее покупать другие амортизаторы.

Опоры амортизатора меняются по степени износа и служат достаточно долго. Их нужно регулярно осматривать, чтобы заменить заранее. Если же вы заметили глухие стуки на кузова при проезде неровностей — проверьте опоры, возможно они уже разбиты. Также добавим, что в некоторых опорах можно заменить только подшипник, который выходит из строя быстрее всей конструкции опоры.

Надо ли менять пыльники амортизаторов (стоек)

В предыдущей статье про пыльники мы рассмотрели основные варианты их использования, а также определили их необходимость, значение, и последствия их разрушения.

Существуют и другие детали, которые имеют защитные чехлы (пыльники), о которых обязательно стоит поговорить. Например, пыльники стоек (амортизаторов).Так случилось, что изначально статья задумывалась именно про них, но при написании потребовалось дать развернутое определение пыльников в целом, что породило, в конечном итоге, огромную статью, которую пришлось разбивать на две части. Итак, пыльники стоек.

Эти пыльники внешне чем-то похожи на пыльники рулевых реек, однако устанавливаются на стойки. Именно от надежности этого пыльника зачастую зависит сколько проходит стойка на автомобиле.

Итак, что же защищает пыльник стойки? Как не парадоксально, — стойку, а точнее ее верхнюю часть, где вверх-вниз ходит рабочая часть стойки, — ее шток. Вся эта конструкция без пыльника становится совершенно беззащитной перед грязью, пылью и водой, — передвигающийся шток будет цеплять микроскопические частицы грязи и затаскивать их внутрь корпуса, разбивая точку входа, сальник, стоящий в ней, что приводит к пробою стойки и выходу из нее и газа и масла.

Часто приходится слышать от хондаводов фразу: «Подскажите, что делать, — оригинальные стойки дорогие, а поставил Каябу, — она и лета не прошла!». Первый же вопрос после фразы «Каяба, она такая Каяба» который в этом случае следует задать «А какой пыльник Вы использовали?» как правило человек либо совсем не в курсе, о чем вопрос, либо наоборот, говорит, «да в комплекте продали универсальный, его порвало через неделю!». А вот именно в пыльнике и заключается, на мой взгляд, 80% бед стоек сторонних производителей для Honda. Не секрет, что в принципе, стойки KYB — неплохие, я бы даже сказал, вполне достойные, по качеству. Не зря же они являются одними из мировых лидеров в этом сегменте производства! Но со стороны владельцев Хонда часто слышится недовольство. И это касается не только Каябы. Такие фирмы как Tokico, Monroe и другие тоже получают «на орехи» от разгневанных автолюбителей, которые поставили на свои машины стойки этих производителей, а они вышли из строя в короткое время. Проблемы хондаводов со стойками заключаются в следующих простых пунктах:

Желание сэкономить в том сегменте, где низкая цена должна являться подозрительной.

Неправильный подбор (точнее незнание правильного подбора) стоек по каталогу. Например стойки KYB для Honda Civic EU и Honda Stream идут одинаковые. А в реальности оригинальные стойки для Стрима имеют шток толще минимум в 1,5 раза! Соответственно установка на Стрима стоек от Цивика, вроде бы правильно подобранные по Каябе, приводит к быстрому выходу их из строя.

Использование непонятно каких пыльников.

Третий пункт, на мой взгляд является самым главным. Неправильно подобранный (универсальный) пыльник, или пыльник сделанный правильно по стойке, но из плохого материала, быстро выходит из строя. Как следствие, бюджетная (см. первый пункт списка проблем!) каябовская (токиковская) стойка, которая в принципе должна хоть 20 000 км проходить, быстро выходит из строя, теряя защиту от воды, пыли и грязи, поскольку пыльник уже порвался.

Про бюджетность не зря упомянуто, — никто не хочет брать стойку ХОРОШУЮ, которая дороже оригинала, — все тешут себя мыслью, что за 5500 рублей каяба будет ходить как оригинал за 8000, а «боевая» стойка Каяба которая лучше оригинала за 10 000 это вообще блажь, ведь так?!

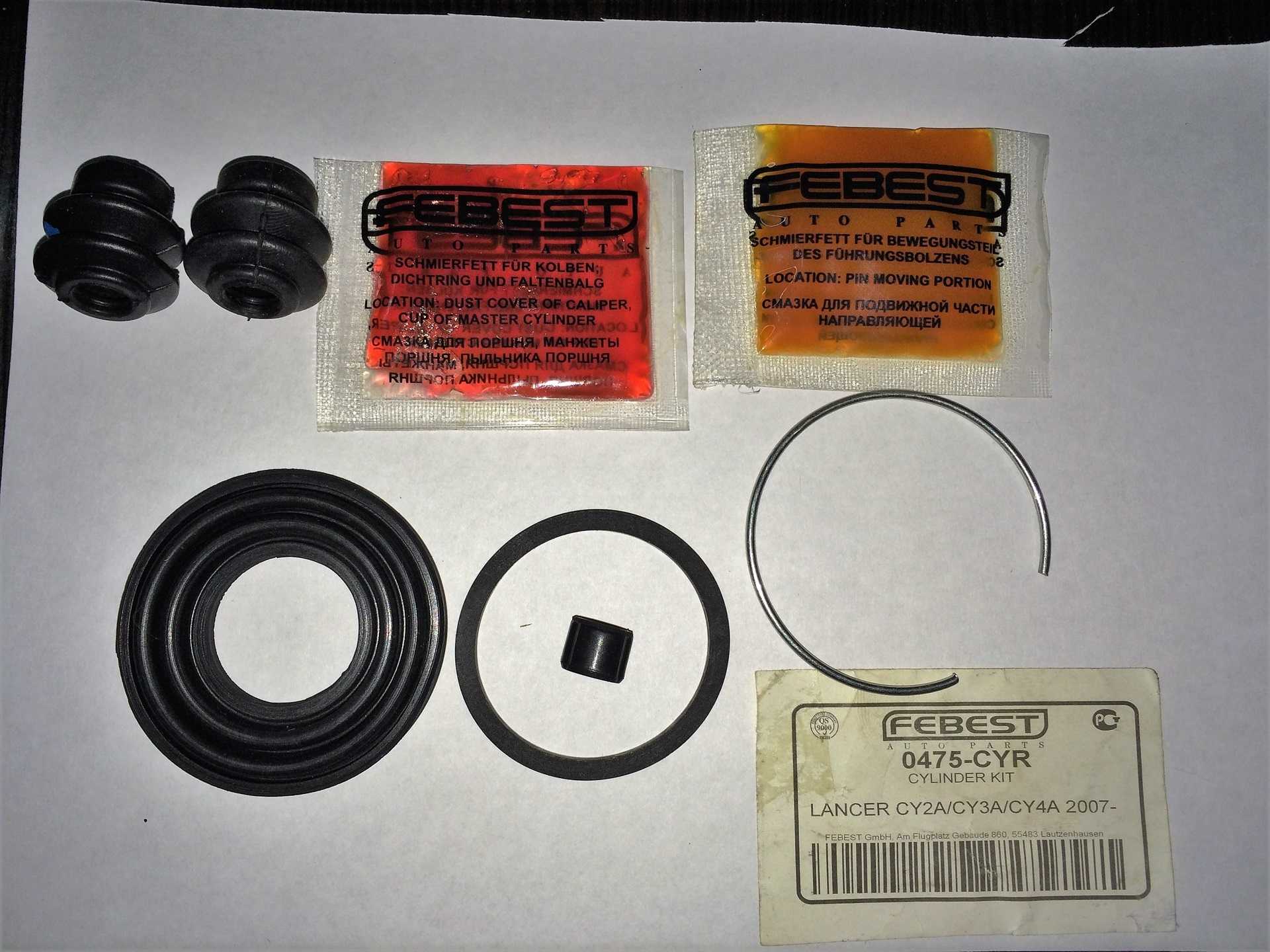

Ремкомплект заднего суппорта: артикул, стоимость

На сегодняшний день кроме оригинального комплекта для ремонта направляющих заднего суппорта существует большой выбор неоригинальных деталей. Артикул ремкомплектов для задних суппортов, которые выпускаются заводами Мицубиси (ММС), имеют кодировку 4605А262. На сегодняшний день их цена, предлагаемая заводом изготовителем и официальными дилерами, составляет около 10-11 долларов США.

Неоригинальные же аналоги имеют, как правило, меньшую стоимость и это не всегда является подтверждением того, что качество их ниже. На практике хорошо зарекомендовали себя аналоги ремкомлектов для заднего суппорта Мицубиси Лансер Х торговой марки FEBEST (артикул 0475CYR), а его стоимость выгодно отличается от «оригиналов» и составляет около 6-7 долларов США.

Также внимание стоит остановить и на ремкомлекте торговой марки Q-Fix (Q0940180). Эта товарная позиция имеет ряд положительных отзывов не только от автовладельцев, но и от специалистов сервисных центров

Стоимость такого комплекта также колеблется в районе 6-8 долларов США.

Классификация отбойников

В зависимости от условий эксплуатации автомобиля и качества дорог нужно разное демпфирование нагрузок. Необходимо подстроить качество и характеристики подвески под определённые варианты езды и дороги.

По условиям эксплуатации

Отбойник амортизатора бывает нескольких видов:

• Для спортивной езды;
• Для комфортной езды;
• Стандартной модификации;
• Для езды по шоссе.

Устройство отбойников разных модификаций неодинаково. Все они хотя и имеют пористую структуру, но различаются плотностью воздушных пузырьков. Чем их больше, тем менее жёстким будет изделие, которое имеет по всему объёму своего рода перемычки, соединяющие воедино.

Деталь для спортивной езды содержит меньше всего воздушных пузырьков. Таким образом, самой плотной является именно она, если говорить о плотности материала. Если же нужна комфортная езда, то воздуха по объёму содержится гораздо больше, а перемычки тоньше. На заводах-изготовителях устанавливают стандартную модификацию изделий.

Отбойник амортизатора заднего и переднего имеет практически одинаковое устройство. Существуют отличия по форме, размеру и диаметру внутреннего отверстия. У разных автомобилей диаметр штока переднего и заднего амортизатора отличаются. Одни имеют более мощные стойки впереди, другие, наоборот, сзади. Устройство стойки определяется требованиями, которые к ней предъявляются. Для мощного переднего амортизатора характерна большая нагрузка из-за того, что кроме пассажиров, там установлен двигатель. В случае с мощными задними стойками, на них лежит больше нагрузки из-за перевозимого тяжёлого груза.

Отбойник переднего амортизатора для спортивного автомобиля

По материалу изготовления

Кроме приведённой, есть ещё классификация по виду материалов изготовления:

• Силиконовые;
• Резиновые;
• Полиуретановые.

Силикон

Сам по себе силикон очень упругий. Его достоинство перед резиной в том, что он практически не твердеет на морозе. Это позволяет избежать увеличения удара в подвеске зимой.

Резина

Резина имеет свойство становиться твёрдой при низких температурах. Такой эффект способствует появлению сильных ударных нагрузок на кузов и подвеску зимой. Отбойник превращается практически в камень. Стоит отметить, что сам он тоже разрушается быстрее. Кроме него, втулка амортизатора также выполнена из резины.

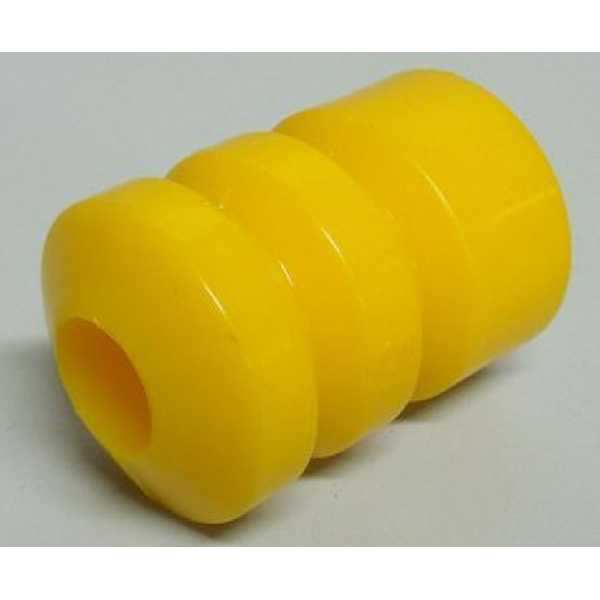

Пенополиуретан

Название материала говорит само за себя. Такой отбойник амортизатора выполнен из вспененного полиуретана, залитого в форму. Полиуретан применяют для изготовления подошвы рабочих ботинок, чтобы защитить человека от вибрации и обеспечить устойчивость к агрессивным материалам. Пыльник амортизатора защищает от агрессивных веществ, но иногда он рвётся или стареет.

Силиконовый отбойник переднего амортизатора

Какую модификацию выбрать

Перед тем как заменить старую изношенную деталь, убедитесь в правильности вашего выбора. Для этого можно посоветоваться со специалистами, имеющими хорошую репутацию или установить такую же изделие той же модификации, которая была ранее. При этом есть вероятность того, что старая деталь была неправильной модификации, поэтому желательна консультация знающего человека.

Неправильный выбор детали приведёт к её быстрому износу, а также причинит вред элементам подвески. Если нет возможности у кого-то спросить, то установите стандартную модификацию пенополиуретанового отбойника.

Алгоритм снятия суппорта

Рассмотрим пример замены описываемых деталей с правой стороны автомобиля. На первом этапе необходимо снять заднее правое колесо, после чего будут доступны задние направляющие суппорта для дельнейшей работы. Сложностей с откручиванием нижней направляющей не возникнет, а снятию верхней будет мешать тормозной шланг, который соединяется с суппортом. Однако не стоит для подобной операции разгерметизировать тормозную систему, для которой потребуется сложная и продолжительная прокачка всей системы.

Достаточно ослабить верхнюю и полностью выкрутить нижнюю направляющую и провернуть суппорт в верхнем направлении, после достижения необходимого угла суппорт вместе с верхней направляющей легко вынимается из посадочного места, имеющего артикульное название — скоба.

На следующем этапе работ необходимо снять пыльник, тщательно удалить остатки старой смазки с поверхности направляющего пальца, а также снять поврежденное резиновое кольцо. Для удаления смазки могут использоваться и вспомогательные растворы, однако после их применения нужно тщательно протереть поверхность пальца сухой ветошью и дать немного времени для испарения возможных остатков химических веществ. После нанесения новой смазки сборка узла осуществляется в обратном порядке, учитывая последовательность затяжки направляющих суппорта.

https://youtube.com/watch?v=fcxC9VbqoDw

Разборка

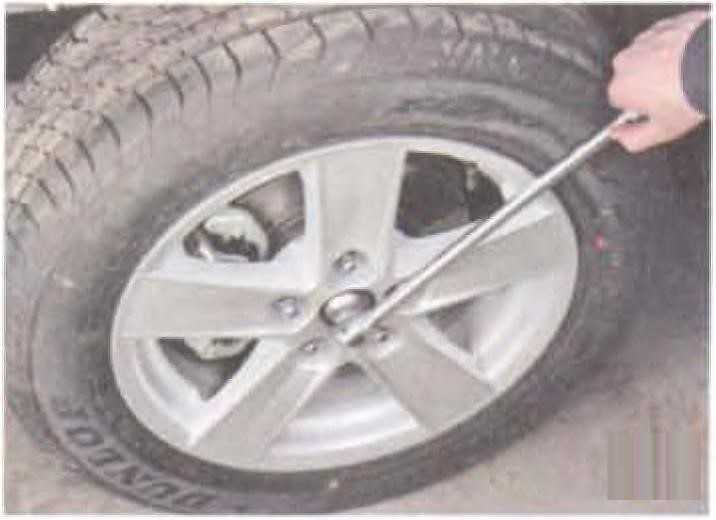

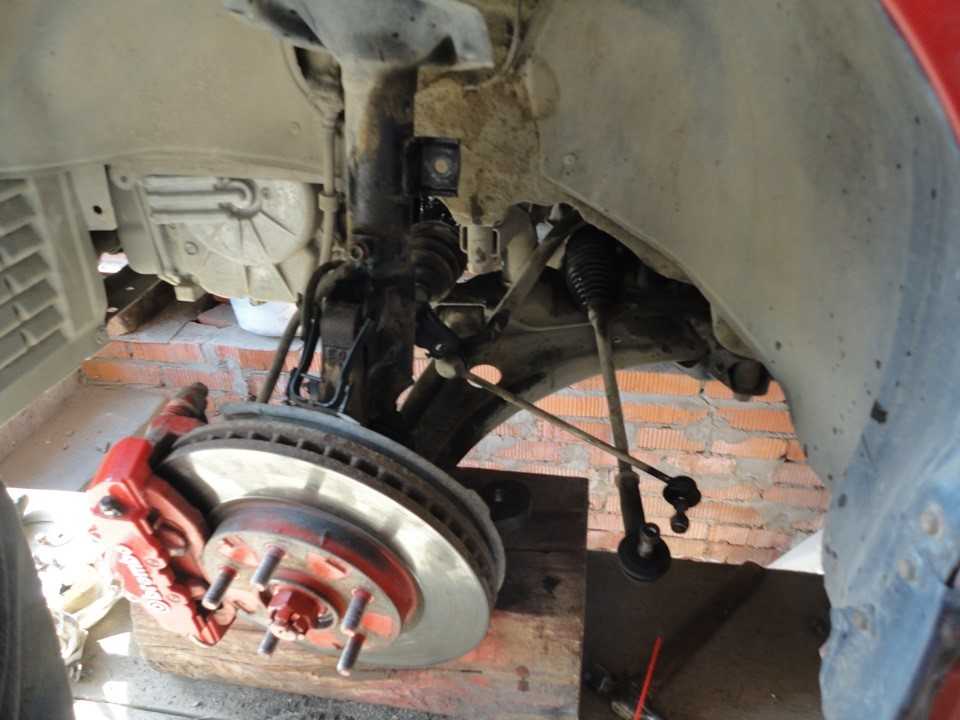

Первым делом необходимо поставить автомобиль на ручной тормоз и приподнять переднюю часть автомобиля домкратом (с той стороны где планируется замена привода). Затем балонным ключом следует открутить колесо. Теперь, когда есть свободный доступ к ступице, шлицевой отверткой разгибаем фиксирующий шплинт и вытаскиваем его.

Теперь обратно ставим колесо на автомобиль, притягиваем его двумя любыми гайками и опускаем домкрат. Когда автомобиль стоит на земле, с колеса следует снять декоративную заглушку (посередине) и торцевой головкой начать откручивать ступичную гайку.

Как только гайка начнет свободно вращаться — снова поднимаем автомобиль домкратом и снимаем колесо.

Затем ключами ослабляем крепление рулевой тяги и выбиваем его из посадочного места.

Удерживая палец верхнего крепления стойки стабилизатора откручиваем крепежные гайки и снимаем верхние шарниры. Откручиваем нижнее крепление амортизатора ослабляем верхнее, отводим амортизатор в сторону, дабы не мешал при работе.

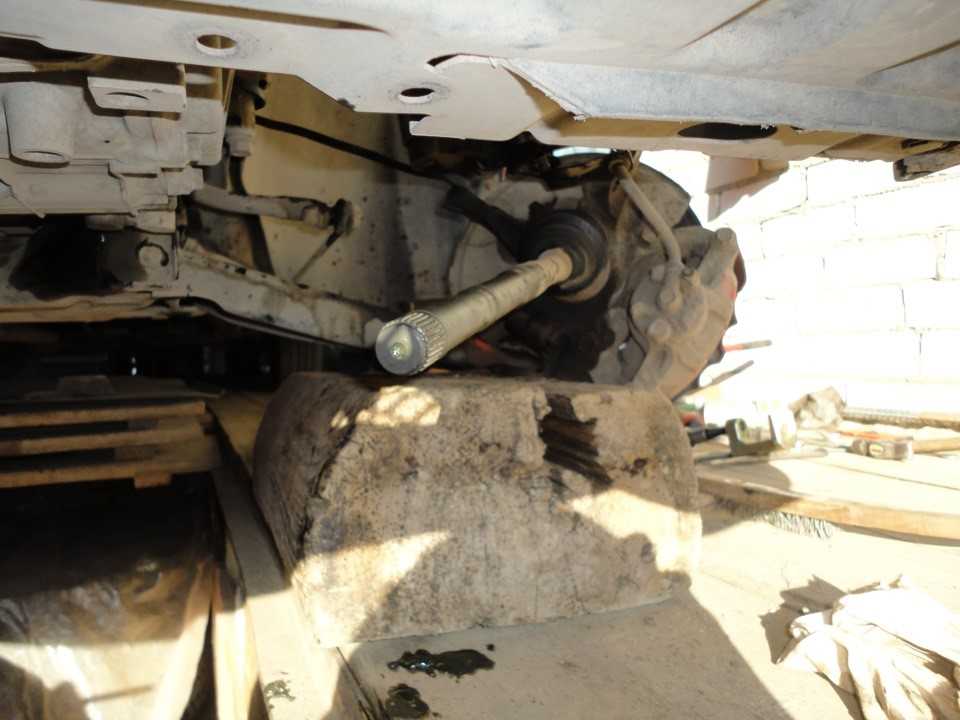

Теперь подвязываем ступицу любым удобным предметом (веревка/провод) за верхнюю часть автомобиля, например, за стойку амортизатора. После чего окончательно откручиваем ступичную гайку, отодвигаем ступицу и аккуратно извлекаем наружную часть ШРУСа.

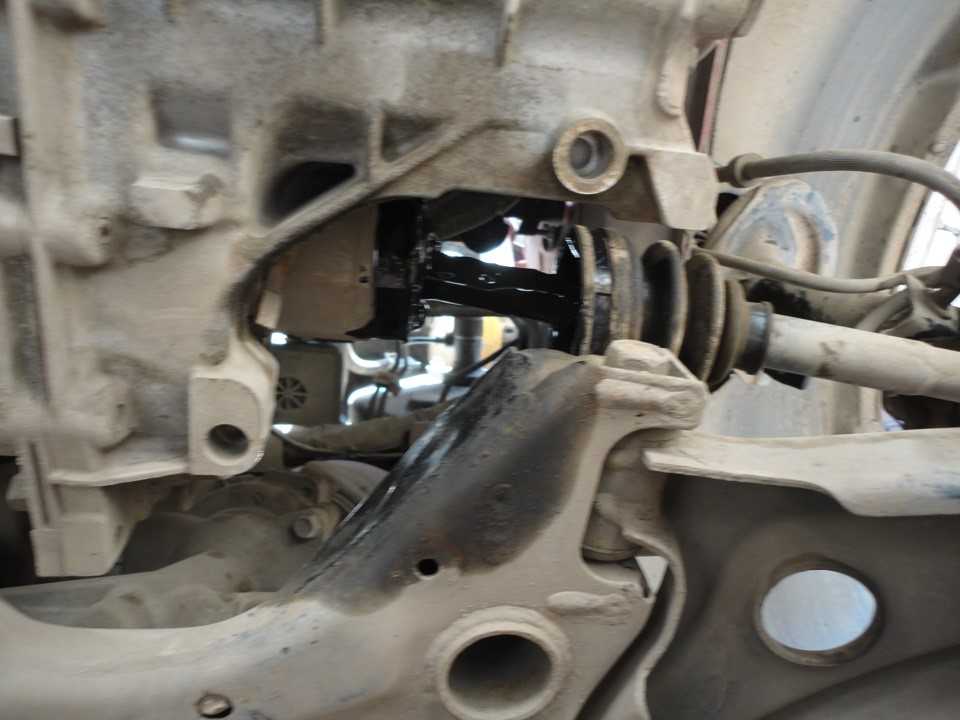

Затем начинаем откручивать хомуты крепления внутреннего пыльника, заранее подставив емкость под него, т. к. может начать выходить смазка.

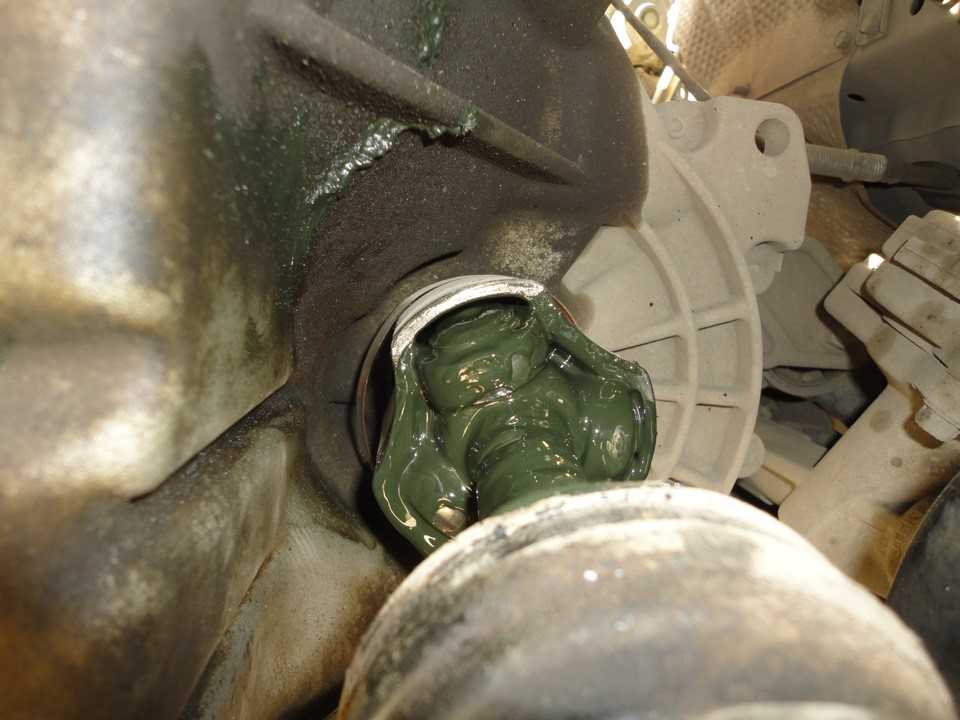

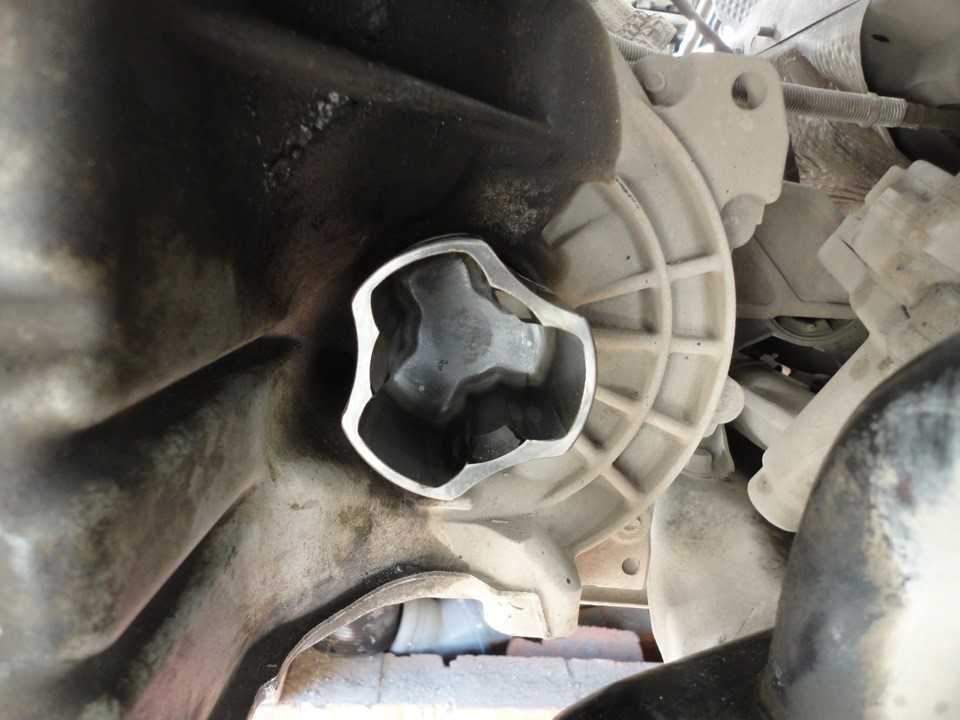

Как только пыльник разобран, убираем излишки смазки тряпкой и извлекаем трипод ШРУСа из внутреннего крепления. Не стоит вынимать левый ШРУС целиком, т. к. если вы снимете его полностью, то масло из коробки/редуктора неумолимо начнет выходить наружу. Поэтому просто аккуратно выводим трипод из его посадочного места.

Что из себя представляет пыльник ШРУСа

Пыльник шруса сделан из высокопрочного эластичного и устойчивого к температурам материала, как правило, это специализированная резина реже — специальный эластичный пластик.

Для автомобиля Mitsubishi Lancer X пыльники приводов существуют как из резины, так и из пластика, вторые встречаются намного реже и стоят значительно дороже, чем пыльники из резины. На рынке представлено множество изделий от разных производителей, но в чем же их отличия между собой и ак правильно подобрать пыльник на Митсубиси Лансер 10?

Основное отличие пыльников между собой — тип и место установки, так пыльники могут быть:

Внутренний пыльник для Lancer X (артикул 3817A135/3815A224) располагается на конце привода, входящего в коробку передач или редуктор, наружный пыльник (артикул 3817A134) устанавливается на противоположном конце, где шарнирное соединение крепится к ступице автомобиля.

Вне зависимости от типа и места расположения пыльника следует за ним тщательно следить, т. к. порванный пыльник может привести к выходу из строя всего механизма ШРУС, тем самым обеспечив владельцу автомобиля дорогостоящий ремонт.

Поэтому лучше потратить меньшую сумму на пыльники (от 800р. за пыльник, 1100-1900р. за комплект с хомутами и смазкой), нежели потом переплачивать за дорогостоящий ремонт.

Другими же отличиями пыльников между собой является:

• комплект поставки (наличие специализированной смазки);
• качество сопутствующих материалов (крепежных хомутов, стопорного кольца и смазывающего материала).

Далеко не у каждого пыльника в комплекте есть в наличии специальная смазка, а даже если есть, то её качество, как правило, оставляет желать лучшего, поэтому при замене пыльника следует обзавестись ещё и смазывающим составом, желательно таким же, которым на данный момент смазаны механизмы ШРУСов.

Замена пыльников

Теперь приступаем к замене пыльников. Если необходимо заменить пыльник внутреннего привода, то поступаем следующим образом.

Снимаем старый пыльник. Убираем старую смазку чистой (!) тряпкой с трипода, очищаем его посадочное место.

С помощью плоскогубцев и отвертки снимаем стопорное кольцо с приводного вала.

Затем снимаем трипод и тщательно вытираем его чистой ветошью.

Резьбу на самом приводе также вытираем чистой тряпкой насухо.

На привод одеваем маленький хомут из комплекта к пыльнику. Затем на привод одеваем сам пыльник.

После чего возвращаем трипод на место и устанавливаем стопорное кольцо.

Смазываем посадочное место под трипод специальной смазкой (из комплекта, либо составом ШРУС-4) и смазываем сам трипод. Для левых внутренних частей привода необходимо использовать ~120 гр смазки, для правых ~100 гр.

Одеваем большой хомут из комплекта к пыльнику на внутренний стакан ШРУС и устанавливаем трипод в его посадочное место.

Теперь надежно затягиваем хомуты (сначала большой, затем маленький).

Классификация отбойников (пыльников)

В зависимости от стиля езды на автомобилях могут применяться различные виды отбойников. Основное различие заключается в их пористой структуре. Чем больше пузырьков наполненных воздухом, тем более жестким будет отбойник. Для медленной и размеренной езды характерно наличие, как можно, меньшего числа пузырьков с воздухом.

По условиям эксплуатации выделяются отбойники для спортивной или комфортной езды, стандартной модификации и отбойники для езды по шоссе.

По материалу изготовления, который тоже имеет значение, отбойники делят на три вида.

• Силиконовые. Силикон имеет свойство не затвердевать при низких температурах и сохранять свои упругие свойства.
• Резиновые. Пожалуй, единственное достоинство резины – это низкая цена. В остальном, такой отбойник обладает только недостатками.
• Полиуретан. Обладает высокой способностью к сопротивлению агрессивным средам. Может выполнять свои функции достаточно долго даже при неисправном пыльнике.

Последовательность ремонта суппорта

Перед тем как проводить ремонт суппорта или поменять его, изделие следует сначала снять. Последовательность достаточно проста: снять колесо, открутить шланг подачи тормозной жидкости (чтобы не вытекла вся жидкость, его следует попытаться быстро закупорить) и открутить суппорт. При этом не следует затрагивать направляющие и пружину.

1. После снятия, изделие следует обильно залить жидкостью WD-40. Далее необходимо сбить скобу или палец суппорта. Не всегда при этом помогает даже WD-40, лучше всего изделие немного нагреть с помощью горелки, а потом отбить скобу с наружной и внутренней стороны молотком.
2. Для того, чтобы достать пыльники с резинкой, необходимо воспользоваться отвёрткой или шилом и поддеть стопорные кольца.
3. Теперь можно приступать к снятию поршня. В отверстие, куда подаётся тормозная жидкость, следует вставить пистолет для продува (подойдёт обыкновенный бытовой компрессор) и включить его. Поршень покидает посадочное место довольно быстро, поэтому с обратной стороны суппорта следует установить препятствие, например, обыкновенный молоток.
4. Теперь составляющие суппорта следует обработать жидкостью для снятия ржавчины. Погрузить их в раствор и оставить на 10-15 минут, после – устранить всю грязь вручную.
5. Далее следует открутить направляющие болты ключом на 14. Нередко грани на болтах слизывают, поэтому лучше всего воспользоваться головкой или накидным ключом.
6. На пыльниках производится замена резиновых втулок (если состояние пыльника плохое, то его меняют весь, пыльники подходят даже от аутлендера) и покрыть смазкой (смазывать пыльники следует каждые 20000 км). Смазку можно использовать любую. Сначала устанавливается пыльник, потом – стопорное кольцо.
7. На скобу устанавливаются накладки. Ход скобы должен быть достаточно плавным и лёгким, только тогда тормозная система будет исправно функционировать. Если скоба клинит, значит она установлена неправильно. Переборка закончена.
8. Суппорт в сборе устанавливают на своё штатное место.

на Митсубиси Лансер 10

Подробную последовательность действий можно увидеть, ознакомившись с видео и фото, которые представлены в сети.
