Как заменить лампу противотуманной фары toyota corolla 150

Немного о безопасности

В процессе замены соблюдайте некоторые правила безопасности:

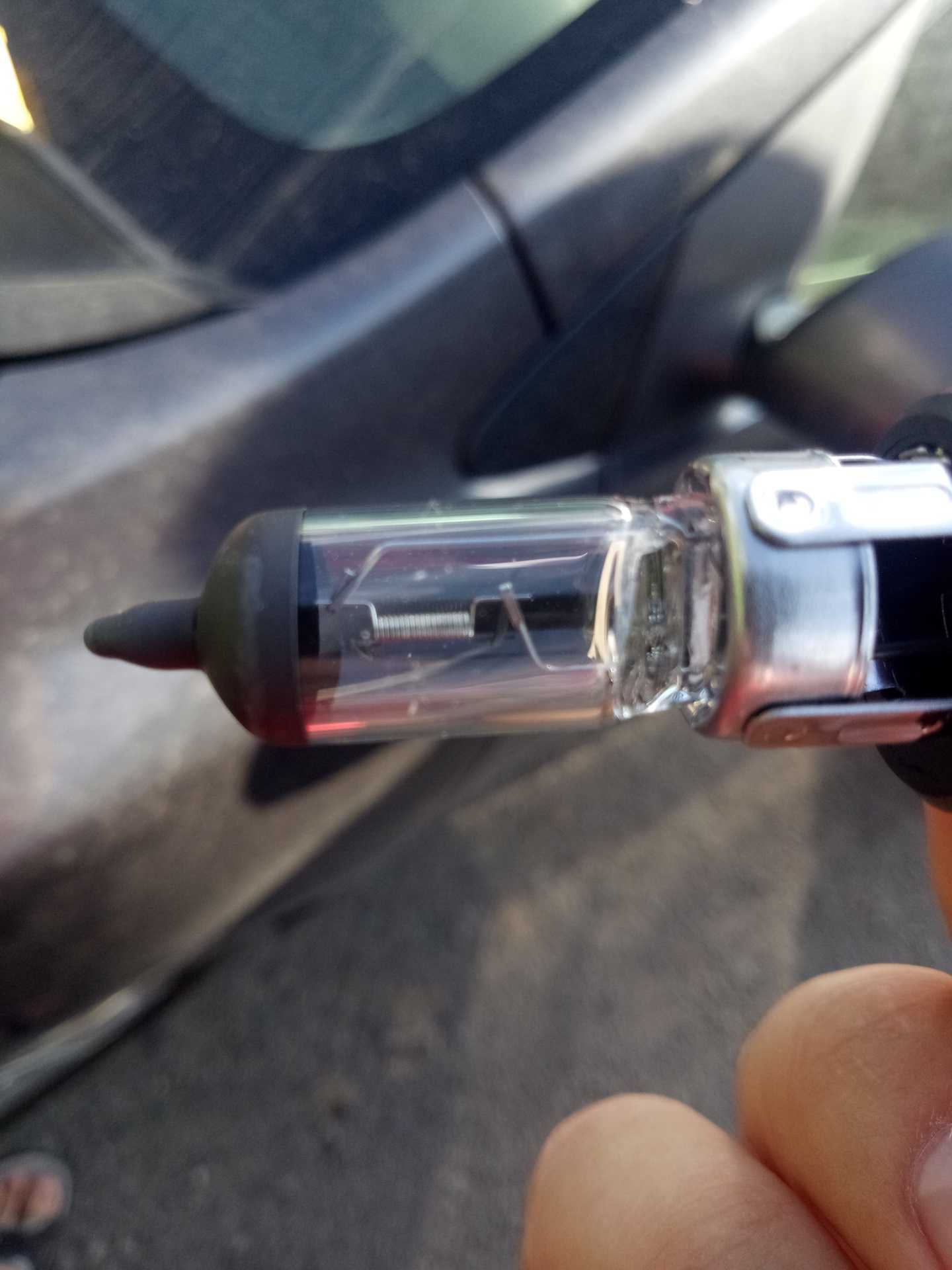

Во время замены не беритесь руками за стекло новой лампы

На нем могут остаться частички жира от Ваших пальцев или масла, которым Вы по неосторожности можете испачкать руки. Тонкое стекло лампы нагревается до очень высоких температур и попавший на него жир легко выведет лампу из строя. Перед установкой желательно протереть ее сухой тряпкой, не оставляющей ворсинок.
Ни в коем случае не работайте под напряжением

Кроме того, что Вас может дернуть током (а это само по себе малоприятно), существует опасность того, что даже перегоревший миньон может разлететься на мелкие кусочки (и такие прецеденты были). И поэтому по возможности работайте в защитных очках.

Перед установкой желательно протереть ее сухой тряпкой, не оставляющей ворсинок.
Ни в коем случае не работайте под напряжением. Кроме того, что Вас может дернуть током (а это само по себе малоприятно), существует опасность того, что даже перегоревший миньон может разлететься на мелкие кусочки (и такие прецеденты были). И поэтому по возможности работайте в защитных очках.

Изнутри

Первым делом открывается капот, открыть его можно из салона автомобиля, после этого необходимо  проделать следующие действия:

1. Нужно снять пластиковую защиту, которая  держится на клипсах, снять их можно нажатием на среднюю кнопочку внизу, в результате этого сработаем механизм и клипсу вместе с пружиной можно будет легко отсоединить. Так же их можно вытащить просто подцепив ножом или плоской отверткой. Когда все клипсы отсоединены можно снимать защиту.
2. Когда защитный кожух снят, открывается доступ к блоку передних фар который отвечает за дальний и ближний свет Тойота Королла 150. С левой стороны заменить  лампочки намного проще чем с правой. Чтобы вытащить лампу ближнего света ее нужно отсоединить от электропитания, так как ее проводка со штекером вставлена в сам цоколь со специальным гнездом. Для этого нажимается защелка, и из цоколя движением на себя поворачивая против часовой стрелки из посадочного гнезда спокойно вынимается лампа.
3. Новая устанавливается так же просто как и вынимается старая лампа, для этого новый световой элемент нужно взять за цоколь и установить на свое посадочное место, для удобства и правильной установки на ней имеются специальные направляющие.  Когда лампа установлена в гнездо, цоколь поворачивается по часовой стрелки до щелчка, это означает что он зафиксировался в гнезде.  Затем подключается питание.

После замены следует проверить исправность фар, если все работает, можно собирать все обратно.  Если вдруг свет не горит, нужно проверить предохранители и реле

Если перегорела правая  лампа ближнего света Тойота Королла, то помимо защитного кожуха нужно снимать и расширительный бачок. Чтобы его снять нужно:

1. Открутить два болта, сделать это можно при помощи ключа на 10, и вынуть бачок.
2. Помимо бачка подобраться к лампочке может помешать горловина омывателя, так как из-за нее обзор очень плохой, но снимать ее ненужно, достаточно взять зеркало подвести его сбоку, таким образом можно будет увидеть где располагается лампа. После того как местонахождение определенно можно приступать к замене. Меняется она так же как и левая лампочка.

Снаружи

Этот способ замены предусматривает снятие переднего бампера, а также наличия домкрата или ямы. Бампер необходимо снять для того чтобы получить доступ к креплению фар. Когда доступ получен можно переходит к замене:

1. От фары отсоединяются все пять штекеров которые их питают электричеством. При помощи ключа на 10 выкручиваются болты крепления, всего их три, два с боку и один под фарой, еще нужно не забыть выкрутить один саморез.
2. В самой фаре находится пять лампочек, за ближний свет отвечает та которая находится по краю, она вынимается и меняется на новую.

После замены все действия проделываются в обратной последовательности.

Выбор ламп

Для оптики Toyota Corolla подойдут только определенные типы цоколей ламп. Сам цоколь предназначен для фиксации лампочки в корпусе, а также передачи к ней тока.

Самым лучшим вариантом для Тойота Королла 2013 из всех является HB4 Koito Whitebeam 12V 55W японского производителя. Такое освещение является надежным и очень ярким. Особенно рекомендуется покупать этот бренд для дальнего света. Из недостатков Които можно отметить только высокую цену.

Philips Crystal Vision HB4 – это еще один отличный вариант, который будет гореть очень ярким светом белого цвета.

Для Toyota Corolla существует несколько видов освещения, которое можно поставить, в зависимости от ваших потребительских нужд:

• Всесезонное.
• Долговечное.
• С увеличенной светоотдачей.
• Голубого освещения.

Рассмотрим основные черты, свойственные для каждого из этих типов ламп.

Всесезонные

Всесезонные, или всепогодные, лампы лучше всего устанавливать автовладельцам, которые много ездят за городом в темное время суток. Особенностью всесезонок является то, что их колба покрыта желтым слоем. Получается, что световой поток лампы становится желтого цвета, который гораздо эффективнее белого при влажной погоде. Если белый свет будет рассеиваться от влажных частиц, находящихся в воздухе, то в желтом такая проблема будет стоять не так остро: у желтого света коэффициент рассеивания меньше на 20 процентов. Это даст вам большую обзорность в туман, снегопад или дождь.

Долговечные

Рекомендуются тем, кто проводит много времени за рулем ночью. Такие лампы способны работать в целых два раза больше обыкновенных. Долговечность обеспечивается за счет вибростойкости цоколя и специального газа, находящегося в колбе. У производителей такие фары обозначаются Long Life.

С увеличенной светоотдачей

Заменить старые лампы на такие рекомендуются людям, у которых фары потеряли прозрачность и хуже пропускают огонь. Более мощный поток света (на 30 процентов сильнее, чем в обычных) достигается за счет большей температуры накала нити. Может показаться, что такая нить гораздо быстрее перегорит, но так не произойдет, потому что в колбу запущен специальный газ, который ее защищает.

Голубого цвета

На самом деле их цвет близкий к голубому, однако продавцы все равно называют их лампами голубого свечения. Не разбирающиеся люди путают их свет с ксеноновым, потому что он действительно похож, просто не такой мощный. Такое освещение достигается за счет голубого напыления на колбе. Достоинством такого света является то, что от него глаза устают гораздо меньше, чем от обыкновенного.

Это интересно: Замена батарейки в ключе тойота королла: вся суть

Процедура замены

Замена лампочки может производится двумя способами. Каждый из них будет рассмотрен в этом блоке.

Итак, первый метод. С помощью него автовладелец сможет поменять прибор изнутри. Для этого придется открыть капот машины. Далее шаги следующие:

1. Снять левую клемму с аккумуляторной батареи.
2. Снять пластиковый чехол. Он сделан специально, чтобы повысить шумоизоляцию автомобиля и запретить открытый доступ к некоторым узлам. Чтобы снять его нужно вытащить все клипсы, которыми он крепится к металлу авто.
3. Сперва замена лампочки проводится в левой части. Так как в этой стороне сделать смену прибора намного легче. Отсоединить стеклянный прибор от питания.
4. Цоколь ламп вынуть из гнезда движением на себя.
5. Лампу повернуть против часовой стрелки и вынуть.
6. Достать новый осветительный прибор за цоколь и вставить в гнездо. Это делается легко, так как прибор оснащен направляющими. Зафиксировать ее внутри и повернуть до тех пор, пока не раздастся щелчок.
7. Теперь перейти к правой части, если она не горит тоже.
8. Снять расширительный бачок мотора, открутив 2 болта на которых он держится.
9. Дальше автовладелец увидит бачок омывайки. Но ее трогать нельзя. Нужно взять зеркальце и с помощью него найти расположение лампочки.
10. Повторить все те же действия, которые были сделаны в левой части автомобиля с осветительным прибором.
11. Установить снятые комплектующие в обратном порядке.

Вот таким методом меняются осветительные приборы на Тойота Королла. Существует еще один способ. Но для выполнения замены с помощью него, понадобится домкрат или яма. Так как клиренс у Тойота Королла слишком мал, чтобы человек мог под машиной свободно развернуться.

Шаги второго метода:

1. Снять левую клемму с аккумулятора транспортного средства.
2. Снять бампер автомобиля, чтобы дать доступ к креплению фар.
3. Ключом на десять нужно будет открутить два винты по бокам и один винт под фарой.
4. Снять пять штекеров электропитания. Отсоединить защелку радиаторной решетки, которая не даст убрать лампу.
5. Теперь автовладелец получил доступ к фаре транспортного средства. Если рассмотреть ее поблизости, то водитель сможет понять, что она состоит из двух миньонов ближнего света и трех дальнего.
6. Снимите лампу из гнезда. Как это делается подробно описано в первом методе. Способ абсолютно идентичный только меняется место действия.
7. После того, как будет произведена смена, нужно установить все комплектующие в обратном порядке.

Теперь автовладелец ознакомился со вторым способом. Какой использовать на деле, решать ему самому.

Какие лампы выбрать

Прежде чем идти в магазин и покупать лампочки, нужно вспомнить о двух правилах:

1. Фары не должны ослеплять участников дорожного движения, едущих на встречу водителю.
2. Если на протяжении всего дорожного полотна нет освещения, то лампы должны обеспечивать обзор на сорок метров вперед.

После этого желательно ознакомиться с таблицей оригинальных комплектующих для Тойота Королла.

Обозначение лампы	Номер по EAK
Для дальнего света	НВЗ
Ближний свет	HB4
Передний поворотник	WY21W
Противотуманки	H11
Передние габариты	W5W
Задний противотуманный фонарь	W21W
Фара заднего хода	W16W
Задние поворотники	P21W
Стоп Сигнал	W21
Освещение номера	W5W

Замена ламп осуществляется только на качественные и оригинальные приборы. Они прослужат дольше и не будут создавать другие заботы.

Для смены старых подойдут от компании Koito Whitebeam. К тому же они имеют хорошие рекомендации от опытных механиков. Они пришли на рынок России из Японии и имеют дальность в полтора раза превышающую яркость от обычных ламп мощностью в 55W.

Внимание! Koito Whitebeam сотрудничает с японским производителем Toyota. Поэтому эти лампы заточены под автомобили от этого производителя

Заключение

При проведенной правильной смене лампочек автовладельца больше не будет беспокоить неправильное расположение света на дороге в темноте, а также его дальность или наоборот близость дальних фар. Если же автолюбитель не смог с первого раза правильно установить лампы, то лучше обратиться в сервис-центр, а самому впредь не лезть.

Замена ламп габаритов и подсветки Toyota Corolla Fielder

Решил я опробовать светодиодные лампы в действии. Читал, читал про них, и решил себе прикупить парочку для замены стандартных ламп габаритных огней. Да, к тому же, меня абсолютно не устраивал тусклый желтый свет габаритов, который практически не виден в светлое время суток.

0:500

Задача: заменить лампы габаритов и подсветки для Toyota Corolla Fielder

на светодиодные. 0:651

1:1156 Что включены габариты, что нет — почти никакой разницы

1:1260

Всегда ездил по городу с ближним светом.

1:1337

Ход работ по замене ламп габаритов и подсветки для Toyota Corolla Fielder на светодиодные

1:1488

Взял пару безцокольных ламп с 9 светодиодами на каждой. Были еще с 5 диодами, но я решил взять подлиннее — места в фаре под лампу габарита достаточно, да и свет ярче, чем от 5-диодных (можно даже еще длиннее засунуть при желании, но я остановился на этих).

1:1957

2:2462

Вот она замена стандартных ламп габаритных огней

2:93

Обошлись мне они по 60 рублей каждая. Купил, и сразу же поставил на свой Toyota Corolla Fielder.

2:248

3:753

Диодная лампа заняла свое почетное место

3:832

4:1337

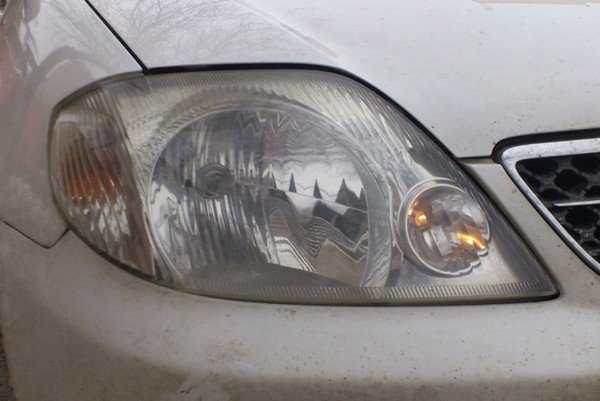

Вот он, холодный яркий свет габаритных огней

4:1422

Красота! Вот такой свет габаритов меня вполне устраивает. Теперь и днем видно, и ночью.

4:1584

5:2089

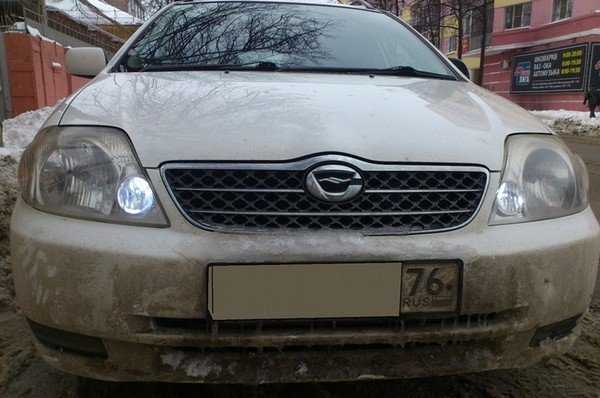

Ночные габариты

5:32

А рабочие обыкновенные лампы было решено поставить в подсветку номерного знака, т.к. она у меня не работает с самого начала владения автомобилем. А тут как раз пара лампочек нарисовалась — грех не восстановить работоспособность подсветки номера. После ужина пошел на улицу вскрывать плафоны подсветки, как было описано в одной из подобных тем. Но, как я ни старался, снять плафон без снятия обшивки двери багажника (уж и подковыривал отверткой, и пытался сжать его), ничего у меня не вышло. Ну раз уж решил, что поменяю, значит останавливаться не стоит — будем снимать обшивку. Проблем с этим абсолютно никаких не возникло и все до единой клипсы остались целыми. Снял обшивку, поставил лампы — горят. Отлично! Дело сделано.

5:1353

6:1858

Вот она, теперь работающая подсветка номерного знака

6:1959

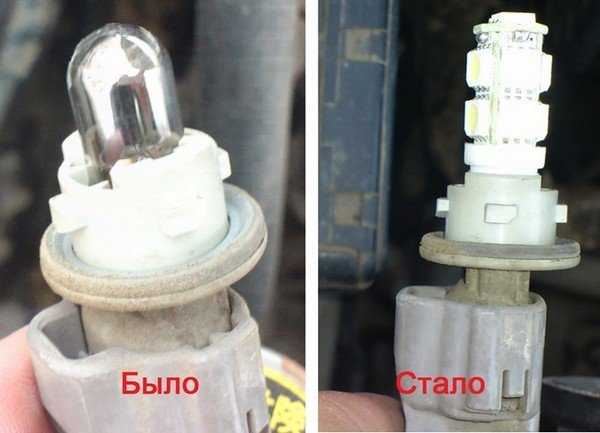

А здесь еще добавлю для наглядности разницу в дневном свете стандартных ламп габаритных огней и светодиодных:

6:2165

7:504

Так было

7:523

8:1028

А вот так стало

8:1059

Результат: работы по замене ламп габаритов и подсветки на светодиодные для Toyota Corolla Fielder выполнены.

8:1245

https://www.drive2.ru/l/885280/

8:1280 следующая статья:

Регулировка Xenon Toyota Corolla Fielder

Инструкция по самостоятельной регулировке фар ксенон (Xenon) для Toyota Corolla Fielder

Каждый автолюбитель так или иначе

9:2081

Рейтинг 0.00 15122

Как ДПС может доказать вину?

Доказывать вину нужно в обязательном порядке. Для этого инспекторам ГИБДД могут послужить фото или видеоматериалы, фиксирующие нарушение ПДД, а также показания свидетелей нарушения. Конечно изредка можно столкнуться с неправомерными действиями патрульных, когда они вписывают в протокол посторонних людей и подписывают его.

А в итоге судья редко когда становится на сторону водителя, так как в первую очередь руководствуется доказательствами и протоколом, а не показаниями нарушителя. Но к счастью, всегда имеется возможность обжаловать как решение суда, так и протокол, что может восстановить справедливость.

Важно знать, какие еще могут быть штрафы за световые приборы, например, за ксенон, невключенный поворотник и езду не по стрелке, тонировку задних фонарей и передних фар, диодные лампочки на фарах, установку и использование спецсигнала, невключенный ближний свет.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена лампочек Toyota Corolla

Общие сведенияЗажимы панели отделки багажника

1. Снятие 2. Установка

Общие сведения

1. Открутите крепежный винт (указан стрелкой) и снимите фару, выдвинув ее вперед (в направлении стрелки). 2. Отсоедините разъем подключения и поверните патроны с лампочками против часовой стрелки для замены лампочек.

Общие сведения

1. Открутите крепежные винты и достаньте фару из бампера, повернув ее. 2. Отсоедините разъем подключения и поверните патрон с лампочкой против часовой стрелки для его снятия.

Общие сведения

На моделях с кузовом типа Седан 1. Открутите два винта, крепящих блок-фару, откройте багажник и снимите панель отделки для получения доступа, затем открутите гайку и достаньте заднюю блок-фару. 2. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки. На моделях с кузовом типа Универсал 3. Открутите крепежный винт и поднимите блок-фару вверх для ее снятия. 4. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.

Общие сведения

На моделях с кузовом типа Cедан 1. Надавите на язычок и опустите рассеиватель фонаря вниз для получения доступа к лампочке. 2. Поверните патрон лампочки против часовой стрелки и снимите его. На моделях с кузовом типа Универсал 3. Открутите винты крепления фонаря освещения номерного знака и опустите фонарь. 4. Снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте из патрона лампочку.

Общие сведения

На моделях с кузовом типа Cедан 1. При помощи шариковой ручки надавите на центр креплений, а затем снимите крепления при помощи отвертки и снимите кожух фары. 2. Открутите болты крепления фонаря, поднимите фонарь для получения доступа, затем поверните патрон с лампочкой против часовой стрелки для его снятия и достаньте лампочку, просто потянув ее на себя. На моделях с кузовом типа Универсал 3. Снимите рассеиватель лампочки, снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте лампочку из патрона.

Общие сведения

1. При помощи маленькой отвертки снимите рассеиватели. 2. Достаньте лампочку из контактов. Возможно, вам придется поддеть лампочку отверткой, в этом случае, поддевайте край лампочки (иначе стекло может лопнуть).

Общие сведения

1. Для получения доступа к лампочкам освещения приборного щитка, его необходимо снять (см. подраздел 12.18). 2. Аккуратно отведите зажим лампочки в сторону (указан стрелкой) и достаньте лампочку. Лампочки можно установить сзади приборного щитка.

Видео про «Замена лампочек» для Toyota Corolla

замена лампы ближнего света на тойота королла

Замена лампы ближнего света Toyota — Corolla

Замена лампочки на регуляторе печки тойота королла

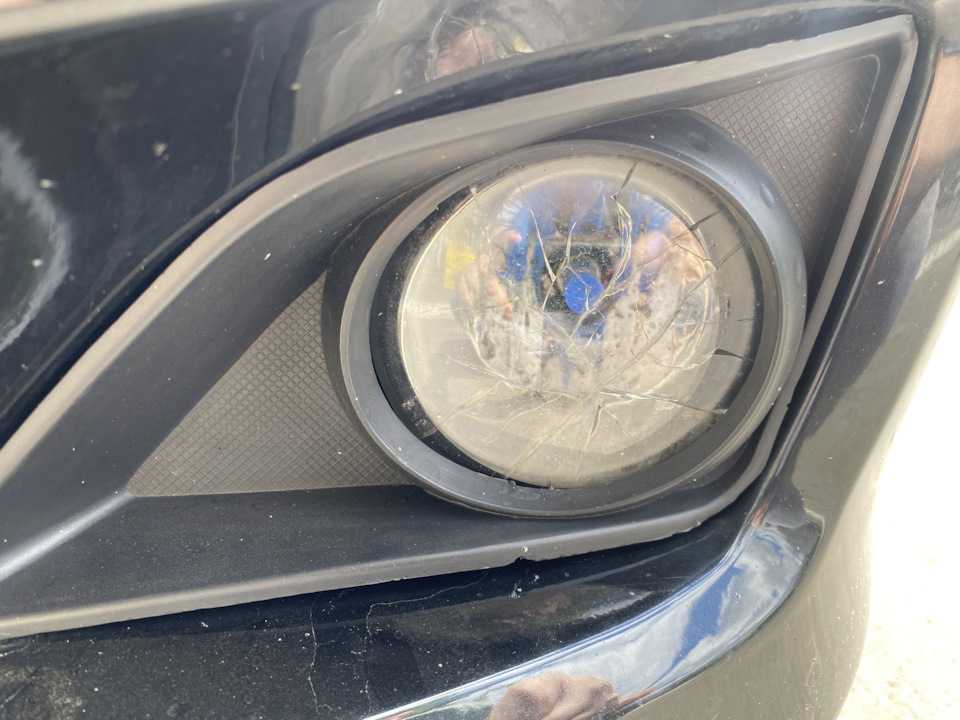

Как заменить лампу передней противотуманной фары на моей Тойоте Королла?

Мы собираемся начать содержание этой статьи с замена лампы передней противотуманной фары вашего Toyota Corolla, имейте в виду, что в зависимости от года выпуска и отделки вашего автомобиля это может быть не один и тот же процесс, поэтому мы собираемся предложить вам два самых традиционных метода замены лампы передней противотуманной фары вашего автомобиля.

Замените лампу передней противотуманной фары на вашей Toyota Corolla, не снимая бампер.

Первое решение — заменить лампочку, не разбирая бампер вашего автомобиля. Хотя это самый простой процесс, нет гарантии, что вы сможете выполнить его на своем автомобиле. Реальность такова, что в зависимости от опций и года на некоторых моделях будет недостаточно места для замены лампы таким образом. Вот два разных Решения по замене лампы передней противотуманной фары вашего Тойота Королла:

• Зайдя под бампер своей Toyota Corolla: Первый подход: вы расположитесь под автомобилем, не бойтесь поднять его с помощью домкрата, если у вас недостаточно места под бампером. Оказавшись под автомобилем, все, что вам нужно сделать, это снять зажимы с пластикового башмака, который защищает ваш двигатель и который лежит на вашем бампере, у вас будет доступ к блоку противотуманных фар вашей Toyota Corolla, и у вас больше не будет. (если у вас достаточно места) снимите пластиковую крышку, отсоедините вилку, нажмите на металлическую часть, чтобы вынуть лампочку, и, наконец, замените лампу передней противотуманной фары вашей Toyota Corolla .
• Сняв колесную арку: Второе решение: вы можете снять колесную арку вашего автомобиля, чтобы получить доступ к блоку противотуманных фар вашего автомобиля. Чтобы сделать это, домкрат ваш автомобиль, снимите передние колеса, затем снимите колесную арку с помощью зажимов, предназначенных для этой цели, и выполните тот же процесс, который подробно описан ранее. поменять лампочку противотуманной фары вашего Toyota Corolla.

  Как поменять лампу передней противотуманной фары Тойота Королла, сняв бампер?

  Теперь мы рассмотрим случай, когда из-за отсутствия места на вашей модели автомобиля вы вынуждены снять бампер Toyota Corolla, чтобы получить доступ к лампе передней противотуманной фары. Для этого вам в первую очередь необходимо: снимите передний бампер вашего Toyota Corolla, не думайте дважды, чтобы проконсультироваться с нашей полной инструкцией, чтобы узнать точную процедуру, знайте, чтобы подвести итог, что вам понадобится гаечный ключ Torx и что вам придется откручивать винты под капотом, в колесных арках и под автомобилем. После того, как бампер будет снят, вам нужно будет только получить доступ к блоку передних противотуманных фар и заменить лампу противотуманной фары на вашей Toyota Corolla тем же способом, который упоминался ранее.

Есть ли ответственность за управление автомобилем со сгоревшей лампочкой?

Если в одной из фар во время движения перегорела лампочка, мы можем добраться до ближайшей автозаправочной станции или до ближайшего автомагазина, а также до ближайшего автосервиса, чтобы купить новую лампочку. Но можно ли продолжать ездить одноглазым? Есть ли ответственность за управление машиной с перегоревшей лампочкой в фаре?

Итак, представьте ситуацию. Вы сели вечером после работы в свой автомобиль и отправились домой. Когда садились, были уверены, что в передних фарах исправно работают две лампы ближнего света. Но не успели вы отъехать от работы, как вас неожиданно останавливает сотрудник ДПС и с ходу заявляет, что вы нарушили закон, так как управляете транспортным средством с перегоревшей лампой ближнего света в передней блок-фаре (которая, как назло, перестала гореть во время движения). К сожалению, у многих автомобилей, если лампа перестает гореть, нет предупреждения на приборке в виде ошибки. В итоге вы не могли знать, что в машине горит только одна фара. Знакома ситуация? Наверняка с подобным сталкивалось много водителей.

Как вы думаете, есть ли в ваших действиях нарушение законодательства? Нарушили ли вы ПДД и КоАП РФ? Многие полагают, что раз это произошло в дороге, то вы не могли знать о сгоревшей лампочке в передней фаре, соответственно, вашей вины в этом нет. Но не все так просто.

Для начала давайте вспомним пункт 2.3.1 ПДД РФ:

Многие полагают, что сотрудники ГИБДД при остановке автомобиля с перегоревшей лампой в передней фаре не могут выписать штраф, поскольку не докажут, что водитель изначально тронулся с места, зная о негорящей фаре, чем нарушил пункт 2.3.1 ПДД.

Также многие думают, что в случае остановки автомобиля с перегоревшей лампой сотрудниками ДПС достаточно просто сказать полицейским, что ты направляешься на СТО менять лампу, как этого требуют Правила дорожного движения (2.3.1 ПДД).

Так-то оно так. Но есть еще и КоАП РФ, а именно статья 12.5. Вот как звучит эта статья дословно:

Итак, как видите, за управление автомобилем с неисправной лампочкой в фаре, согласно Административному кодексу РФ, предусмотрен штраф в размере 500 рублей. Так что, по сути, ответственность водителя автомобиля, который движется по дороге с неработающей фарой из-за неисправного источника освещения, наступает в момент, когда лампа перегорела

То есть неважно, знали ли вы о том, что лампа в фаре не горит или не знали, вас могут привлечь за факт управления транспортным средством с неисправностью, допуск которого на дорогу запрещен согласно основным положениям по допуску автотранспорта на дороги общего пользования

Единственное, что вас может спасти, если причиной остановки сотрудником ДПС вашего автомобиля стала именно перегоревшая лампочка ближнего света в передней фаре, – это устранение препятствия для эксплуатации машины на месте. То есть замена перегоревшей лампочки сразу после остановки автомобиля. В этом случае, возможно, вас просто пожалеют. Если, конечно, поверят, что вы реально не знали, что едете с перегоревшей лампой.

Но это все будет зависеть от того, как вы будете общаться с сотрудником ГИБДД. Если полезете на рожон, то, конечно, штрафа вам не избежать. Также если сотрудникам ДПС ваше нарушение нужно для плана, то штраф вам обеспечен.

Без ближнего света фар

Езда без света фар может быть просто желанием или же необходимостью по разным причинам: случилось ДТП и световой прибор повредился, перегорела лампа, головной свет просто стал неисправен. Все эти условия создают в ряде случаев нарушения ПДД. Но что это за ситуации? В статье мы рассмотрим, когда можно ездить без включенного ближнего или дальнего света днём и ночью в 2020 году, какой за это штраф и когда езда разрешена без других световых приборов, в том числе габаритов.
