Клапанная крышка mitsubishi lancer 9

Замена свечей на Mitsubishi Lancer 9: нет так страшен черт, как его рисуют!

Процедура замены не требует специализированных навыков или уймы свободного времени – для работы потребуются только комплект накидных ключей, свечной ключ на «16», а также лист наждачной бумаги. Дабы заменить свечи на Лансер 9 необходимо:

• Открыть и поставить капот на фиксирующий упор, после чего обесточить цепь электропитания автомобиля, отсоединив клемму с «минусом» от аккумулятора;
• Далее требуется демонтировать колодки с низковольтными разъемами катушки зажигания по обе стороны от крышки двигателя;
• Затем откручиваем фиксирующие болты с крышки зажигания и извлекаем движением на себя наконечник высоковольтного кабеля из четвертого колодца головки блока цилиндров. При завершении процедуры, аналогичные операции проводим со 2 и 3 колодцами;
• Отложив кабель, откручиваем из первого колодца свечным ключом старую свечу и вытаскиваем устройство с помощью резинового наконечника;
• Затем монтируем новую свечу в первый колодец и проводим идентичную операцию с остальными цилиндрами. После установки комплектующих прокладываем высоковольтный кабель и подключаем катушку зажигания. Далее подключаем колодки со жгутами к катушке и подкидываем «минус» к аккумулятору.

При завершении ремонта производится контрольный тест на работоспособность. При выборе неоригинальных комплектующих, свечи могут заливаться воздушной-топливной смесью: в таком случае детали не совместимые с автомобилем и требуют калибровки – отрегулировав подачу топлива, можно настроить свечи на оптимальную работу.

Как устранить неисправность?

Чтобы обеспечить нормальную работоспособность мотора, есть несколько вариантов избежания проблемы. Рассмотрим каждый из них.

Очистка системы вентиляции картера

Процедура продемонстрирована на примере автомобиля Лада Гранта:

1. Нужно ослабить хомут и отсоединить патрубок вентиляционной системы картера от воздухоподводящей магистрали. Отсоедините второй конец патрубка от штуцера, расположенного на крышке ГБЦ, шланг после этого можно снять. Аналогично проведите демонтаж патрубка малой ветки, для этого его нужно отсоединить от ГБЦ и штуцера модуля впрыска. На этом этапе нужно отсоединить подводящий патрубок вентиляционной системы, отключив его от штуцеров БЦ и ГБЦ.
2. Все патрубки необходимо промыть с помощью керосина либо топлива, после чего продуть их воздухом и высушить. Не лишним будет произвести очистку отверстий штуцеров.
3. Демонтируйте крышку ГБЦ.
4. Открутите винты фиксации устройства маслоотделителя на внутренней стороне крышки ГБЦ, демонтируйте шайбы. Корпус маслоотделителя надо снять.
5. Затем из ГБЦ извлекаются все сетки, которые необходимо промыть керосином вместе с крышкой ГБЦ и маслоотделительным элементом.
6. Сборка всех компонентов системы производится в обратной последовательности.

Раскоксовка мотора

Для свечей, которые заливает маслом, вариантов решения проблемы не много. Можно попробовать произвести раскоксовку силового агрегата, которая осуществляется так:

1. Демонтируются высоковольтные кабеля и извлекаются все СЗ. На этом этапе желательно запомнить их расположение. После этого высоковольтные кабеля открутить с катушек.
2. Из мотора сливается расходный материал, пробка слива ставится на место. В двигатель нужно залить специальное средство для раскоксовки. Оптимальным вариантом будет раскоксовка всех цилиндров ДВС.
3. После этого СЗ необходимо несильно закрутить, это позволит предотвратить испарение средства. Так машину нужно оставить на 6-12 часов в зависимости от того, что написано в инструкции по применению очистителя. Подождав соответствующее время, выкрутить СЗ, но делать это аккуратно, иначе очиститель вместе с остатками нагара может разбрызгаться по моторному отсеку.
4. После откручивается пробка слива и сливается весь расходный материал вместе с остатками нагара. В мотор можно залить масло и покрутить его на стартере на протяжении 10 секунд, это нужно сделать без установленных СЗ и подключенной катушки. Такие действия позволят предотвратить гидроудар при запуске ДВС. Когда убедитесь, что в цилиндрах больше нет нагара, СЗ необходимо закрутить на место.

Замена прокладки клапанной крышки Лачетти 1.4: инструкция.

1. Отсоедините высоковольтные провода. Снимите вентиляцию картера. Отключите фишку положения датчика распредвалов.
2. Освободите себе место сдвинув находящиеся рядом с крышкой шланги.

1. Головкой на 10 открутите 15 болтов крепления клапанной крышки.
2. Снимите клапанную крышку.

1. Освободите от старого герметика ее посадочное место, обезжирьте его.
2. Демонтируйте прокладку с крышки и произведите полную очистку данной детали. В качестве очищающего средства можно использовать смесь керосина и ацетона (1:1).
3. Обезжирьте паз, в который будет вставляться прокладка. В углы этого паза нанесите герметик, затем установите прокладку.
4. Нанесите герметик на углы посадочного места и установите клапанную крышку на ее место.

1. Осуществите умеренную (в 3 захода) затяжку ее крепежных болтов, начиная с середины и расходясь к краям.
2. Верните все демонтированные и сдвинутые в п. 1 и 2 элементы в обратной последовательности.

Замена прокладок клапанных крышек субару аутбек

Безнаддувные двигатели серии EJ25, а так же их турбо модификации конструктивно схожи с EJ20 и имеют схожие болезни, это и течи клапанной крышки с маслосъемными колпачками, и стук 4-го цилиндра, и т.н масляная горелка». «. Но есть и отдельная проблема, присущая 2,5-литровому двигателю: перегрев. Из-за увеличенного диаметра поршней стенки цилиндров стали тоньше, из-за чего у EJ25 возникает проблема перегрева, что вызывает коробление головок цилиндров и протечки масла и охлаждающей жидкости через прокладки ГБЦ. Причиной перегрева двигателей серии EJ25 является элементное загрязнение радиаторов системы охлаждения.

Нашим пациентом по замене прокладок ГБЦ был Subaru Legacy BR 2011 года выпуска с двигателем EJ253. Многие автомобили этого кузова уже прошли гарантийный ремонт двигателя по замене прокладок ГБЦ у официального дилера, но есть машины, которые успели проехать дольше гарантии, но все же не избежали участи перегрева. Однако гарантийный ремонт нельзя считать спасением и избавлением от проблемы течи антифриза и масла, так как при таком ремонте устанавливаются штатные прокладки ГБЦ, которые со временем могут снова потечь из-за перегрева, двигатель просто возвращается в исходное заводское состояние.

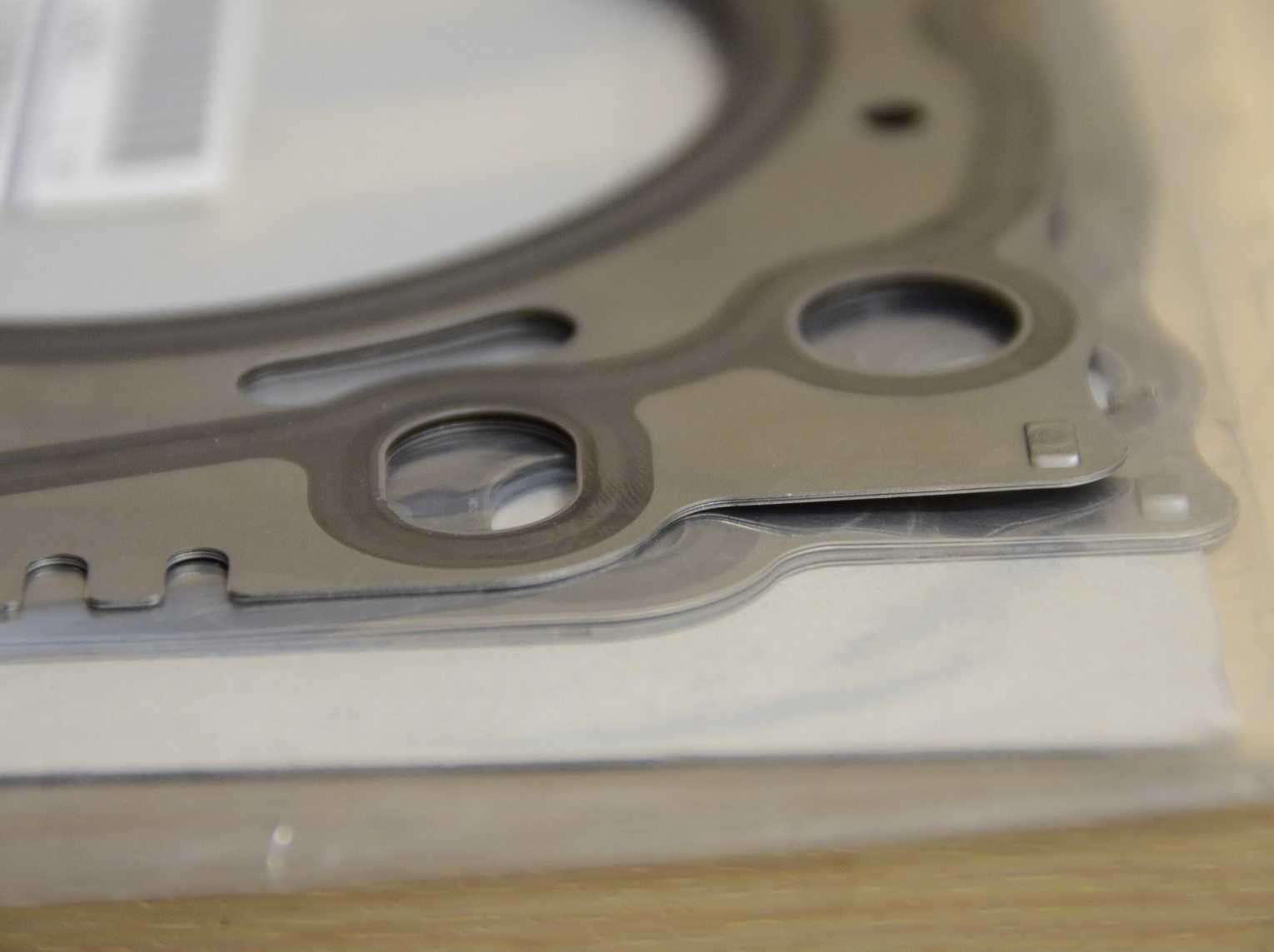

При замене прокладок ГБЦ наш техцентр устанавливает специальные утолщенные многослойные прокладки ГБЦ, способные выдерживать деформации плоскостей контакта. Это создает запас прочности, в отличие от стандартных прокладок ГБЦ. В процессе замены прокладок ГБЦ EJ25 наш техцентр производит шлифовку плоскостей ГБЦ, что обеспечивает точность их регулировки.

Далее проводится стандартный объем работ по сборке двигателя в исходное состояние и установке ДВС в автомобиль. Для исключения возможного перегрева рекомендуем периодически промывать радиатор охлаждения двигателя и устанавливать более эффективный радиатор охлаждения, а также следить за температурой охлаждающей жидкости.

Какие свечи лучше?

«Жизнь» никелевых или обычных искрообразующих элементов в отечественных условиях укорачивается по независящим от нас причинам. Достаточно один раз заправиться низкосортным бензином, и замена свечей на Митсубиси Лансер 9 обеспечена. Вопрос: более дорогие иридиевые разновидности, которые даже рекомендованы производителем (хотя почему-то только для 2-литровых модификаций Lancer 9), способны выдержать некачественное топливо? Ведь заявленный ресурс у них вдвое больше.

Часто в российское горючее добавляют одну присадку, которая убивает любые свечи. Она повышает октановое число. В ней содержится вещество, оставляющее вредный осадок на электродах и вызывающее замыкание. Отложения кирпичного цвета заметны невооружённым глазом.

Присадка убивает СЗ (кирпичный цвет отложений)

Так как же быть. Если присадка убивает все свечи, какой смысл покупать дорогие иридиевые. По этой причине многие используют обычные изделия по низкой цене. При возникновении проблем с искрообразованием, они заменяют их на новые. Водители другой категории (их меньше) покупают дорогие свечи, надеясь на их высокое качество. В большинстве случаев они не подводят, изнашиваются лишь после приличного пробега. Получается, что у обоих вариантов есть свои плюсы и минусы.

Если не поменять своевременно

На некоторых иномарках (таких как Лачетти) неисправность прокладки — хроническая болезнь. Оригинальная штатная деталь выдерживает не больше 70–80 тыс. км пробега. При активной эксплуатации машины она выходит из строя ещё до пробега в 40 тыс. км.

Менять прокладку в срок крайне важно. Если этого не сделать, будет много неприятных сюрпризов:. вся клапанная группа двигателя подвергнется мощной атаке грязи и пыли, которые без препятствий проникнут внутрь;

вся клапанная группа двигателя подвергнется мощной атаке грязи и пыли, которые без препятствий проникнут внутрь;

начнётся сильная утечка масла, а дефицит смазки крайне отрицательно влияет на ресурс поршневой группы, клапанов;
масло попадёт на датчики, свечные колодцы, провода, иные механизмы подкапотного пространства — увеличится риск возгорания;
охлаждение силовой установки станет хуже.

Меняйте прокладку сразу же, как только она перестаёт справляться со своими функциями. Если выбрать некачественное изделие или допустить ошибку при замене, подтёки масла появятся снова уже через несколько дней после замены.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

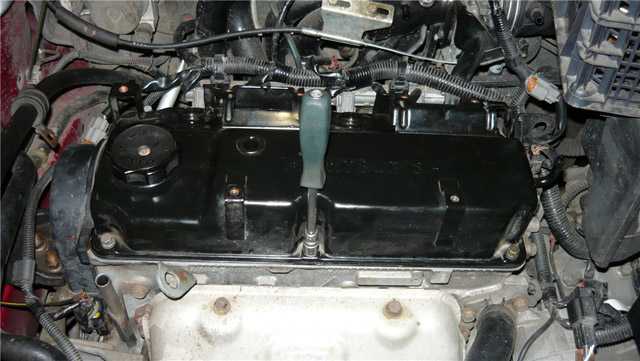

   Откручиваем болты крепления крышки ключом на 10.

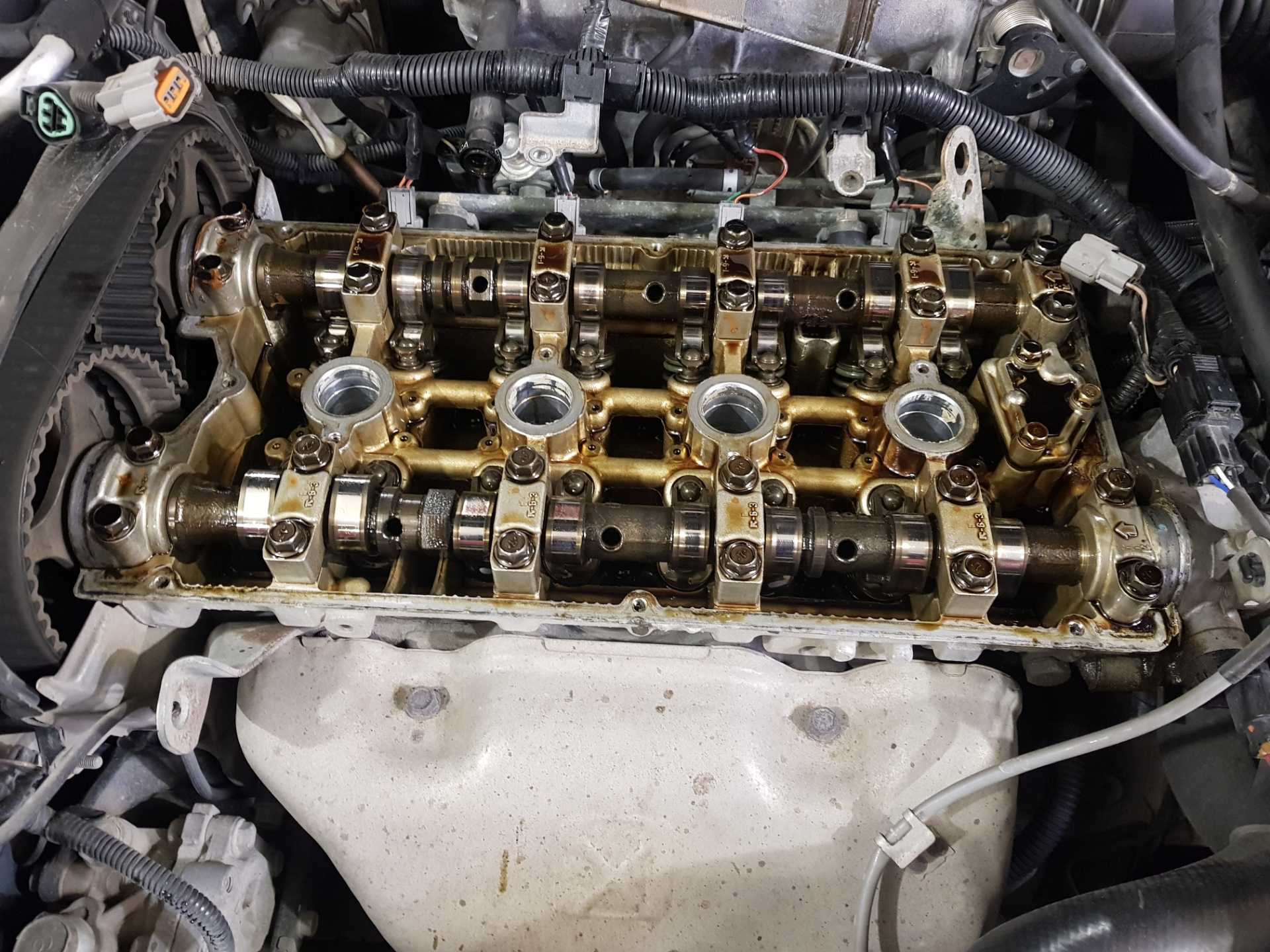

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

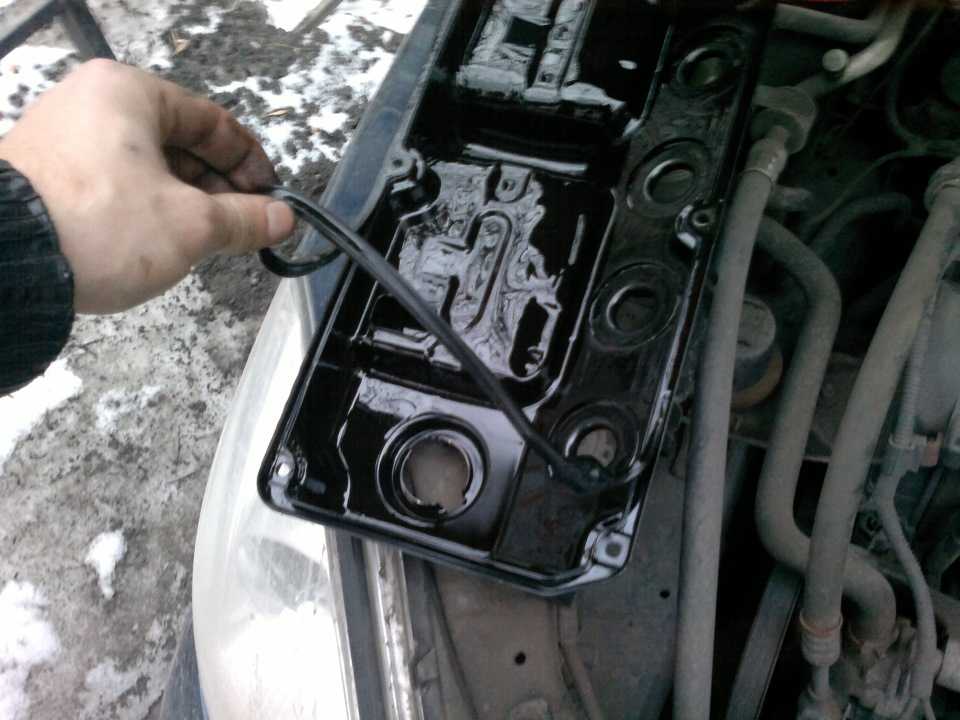

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

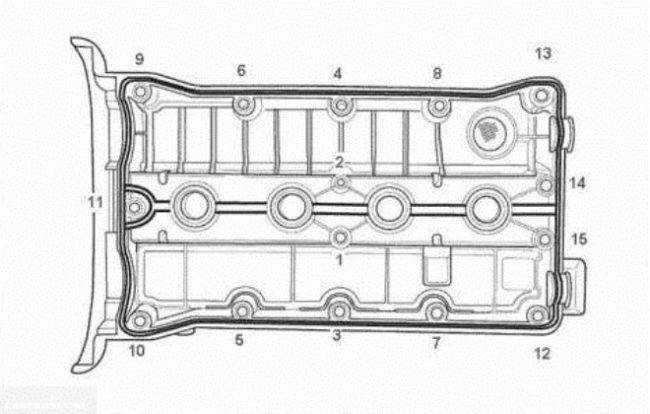

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Пошаговое руководство по замене свечей на Lancer 9

• Для начала необходимо выключить зажигание, открываем капот.
• Отсоединяем 2 колодки с низковольтных входов катушек зажигания.
• Головкой на 10 или ключом откручиваем 4 болта которые крепят катушки зажигания.
• Вытаскиваем наконечники высоковольтных проводов из 1 колодца в крышки головки блока цилиндров, затем из 4, потом аналогично из 2-ого и 3-ого колодца.
• Вынимаем катушки зажигания с высоковольтными проводами и откладываем в сторону.
• Берем трещетку, удлинитель и одеваем свечную головку на 16 (головку желательно иметь с магнитом, так будет проще вытащить свечу, также можно использовать головку с резиновым наконечником) и начинаем откручивать по очереди свечи из всех 4-х колодцев, просовывая удлинитель с головкой внутрь колодцев.
• Берем новую свечу и вставляем ее в свечную головку, просовываем в колодец и начинаем закручивать по очереди свечи во всех цилиндрах.
• Устанавливаем катушки зажигания с высоковольтными проводами в обратном порядке.
• Закручиваем при помощи головки на 10 катушки зажигания и подсоединяем обратно колодки, которые идут к катушкам зажигания.

Приступим к замене свечей зажигания на Mitsubishi Lancer 1.6

1. Необходим комплект свечей, в нашем случае это NGK BKR6E-11:

2. Снимаем 2 колодки с низковольтных входов катушек зажигания (обозначены зеленым кружком):

3. Откручиваем ключем на 10 4 болта крепления катушек зажигания:

4. Вытаскиваем наконечник высоковольтного провода из 1 колодца в крышки головки блока цилиндров:

5. Вытаскиваем наконечник вместе с катушкой зажигания из 4 колодца в крышки головки блока цилиндров:

6. Далее необходимо проделать аналогичные предыдущие два действия со вторым и третьим колодцами:

7. Извлеченные катушки зажигания с высоковольтными проводами откладываем подальше:

8. Далее с помощью свечного ключа выкручиваем старую свечу из 1 колодца. Необходим ключ с пластиковым или магнитным фиксатором, чтобы без проблем достать свечу из колодца. Но если у вас нету такого ключа, не переживайте, можно сначала открутить свечу, а затем с помощью резинового свечного наконечника достать ее из колодца.

10. Одеваем новую свечу в свечной ключ с фиксатором и закручиваем ее на место 1 цилиндра.

11. Проделываем предыдущие два действия с остальными тремя цилиндрами.

12. Устанавливаем на место катушки зажигания с высоковольтными проводами.

13. Прикручиваем катушки зажигания и подсоединяем обратно колодки к катушкам зажигания.

14. Замена свечей зажигания окончена

Выбираем свечи на Лансер правильно: что нужно знать?

Стоковые свечи зажигания рекомендуется менять каждые 30 000 км пробега, а устройства с платиновым или иридиевым наконечником – каждые 60 000 км, что позволит увеличить эксплуатационный ресурс двигателя. Использование автомобиля на изношенных свечах ухудшает качество воспламенения топливовоздушной жидкости, что приводит к образованию нагара и сажи на поверхности цилиндропоршневой группы и негативно сказывается на целостности уплотняющих прокладок.

Выбирать свечи на Митсубиси Лансер 9 желательно исключительно по VIN-коду транспортного средства или путем проверки на совместимость артикулов комплектующих, что обеспечит оптимальное качество воспламенения

Важно знать, что на автомобилях различного объема двигателя и типа коробки передач свечи не являются взаимозаменяемыми и могут отличаться не только мощностью, но конструкционными особенностями

ПроизводительТип электродаАртикулСовместимость по типу двигателяСопротивление, кОмРазмер резьбыМомент затяжки, ОмПримерная стоимость, руб. за шт.

Brisk	Иридий	1620	1.4, 1.6	3-10	M14x1.25	10	340
Champion	Платина	EON1/286	1.6, 1.8	3-10	M14x1.25	10	610
Champion	Платина	EON1/287	1.6, 1.8, 2.0	3-10	M14x1.25	10	625
Dello Automega	Медь	100000004101AA	1.6, 1.8	3-10	M14x1.25	12	235
Denso	Иридий	K20PR-U11	1.4, 1.6	3-10	M14x1.25	10	410
Denso	Иридий	K20TT	1.4, 1.6	3-10	M14x1.25	10	370
Eyquem	Медь	911007199	1.4, 1.6, 1.8	3-10	M14x1.25	10	275

Это интересно: Снятие и установка воздушного фильтра Mitsubishi Outlander 2007 — 2010, XL

Иридиевые свечи зажигания

Отчасти проблему плохого качества бензина решила замена обычных свечей на свечи с иридиевыми электродами на двухлитровых двигателях 4G63. С 2006 года иридиевые свечи стали устанавливаться на двигатели с объемом 1.6 литра:

• NGK артикул MN119487;
• DENSO артикул MR984943.

Свеча DENSO MR984943.

Свеча NGK MN119487.

Достоинства

Свечи с иридиевыми электродами более устойчивы к эрозии металла, обеспечивают стабильную искру и имеют более продолжительный срок службы.

Периодичность замены составляет 100 000-120 000 км пробега. Судя по многочисленным отзывам владельцев, установка иридиевых свечей на двигатель 1.6 9 серии даёт исключительно положительные результаты.

Прокладка клапанной крышки mitsubishi pajero

Сообщение Azan » 14 янв 2018, 18:44

anri36 писал(а): Машина 2006 года. За это время прокладки крышек клапанов не менялись! Текли сильно. Пытался подтягивать результата ноль! Конечно снятие впускного коллектора головняк еще тот, особенно откручивание со стороны аккумулятора всех креплений. Итак: Крышки были сняты и выяснилось следующее. Резиновые прокладки превратились в пластиковые! Намертво прикипели к крышке. Есть подозрения что они просто так от крышек не отстанут. Пробовал поддеть отверткой, просто крошатся, в таком же состоянии и уплотнители свечных колодцев. Есть все новое оригинальное. Но возникает вполне обоснованны вопрос! Не проще ли просто тупо поставить крышки на высокотемпературный герметик? Есть подозрения что очистка старых мало того что займет много времени так и еще не факт что получиться это сделать хорошо. И самое главное даже нет идей как это сделать, т.к. такое ощущение что они намертво прикипели к крышке. Покупать новые крышки не вариант.

Что посоветуете? Упражняться с очисткой старых прокладок и колец? Просто поставить все на герметик?

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение SNOOPER » 14 янв 2018, 18:45

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение anri36 » 14 янв 2018, 19:04

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение Титаник 876 » 15 янв 2018, 18:55

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение anri36 » 18 янв 2018, 19:18

Не так страшен черт как его малюют! Но все же прокладки не стал трогать т.к. не было пром.фена. А они прикипели намертво! такое ощущение что их никто не менял все 200 000 км. Промазал герметиком и поставил новые кольца свечных колодцев. Поменял свечи! походу их тоже столько же не меняли! Собрал все намного быстрее чем разбирал) При прикручивании кронштейна со стороны масляного шупа забыл одеть резин трубку. При заводке машина глохла. одел все завелось ) Все болты скидывал в одну кучу, но при сборке получилось так что интуитивно все понятно что куда крутить. Проводв ВВ не проблема. Онми определенной длинны и по другому их ни как не разместить. При разборке будьте осторожны с гребенками на крышках в которые укладываются провода, они пересыхают и легко ломаются, одна сломалась. пришлось делать самому из плоастиковой кухонной доски и лобзиком . Получилось зачетно! Также в контактах отлетели фиксаторы, от времени они ссыхаются и ломаются! Надеюсь это не критично! Менять контакты по моему гемор! Да и где их найти. Болты которые притягивают впускной коллектор к двигу по длинне тоже не перепутать, каждый имеет свой размер и подходит только на свое место. Теперь поеду куплю пром фен и если потечет поменяю прокладки. Пркладки на самом деле разные для правой и левой крышек! Отпишусь как полет попозже!

Источник

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Замена колец и колпачков двигателя

Mitsubishi Lancer IX 1.6i / Двигатель

Повышенный расход масла — частая проблема многих владельцев автомобиля Mitsubishi Lancer IX. Скорее всего всему виной служит редкая замена масла у официального дилера. Согласитесь, 15000 км. на одном масле это очень много. Поэтому, чтобы этого избежать, лучше сократить этот интервал как минимум в два раза.

Но если Вы сейчас читаете это, значит эта проблема коснулась и вас. Попробуем это исправить, заменив поршневые кольца и маслосъемные колпачки в двигателе.

Для этого потребуются:

• Mitsubishi 1145A051 — ремень ГРМ — 1
• Mitsubishi MD 302172 — колпачок маслосъемный впускной, 8 шт.
• Ajusa 12019900 — колпачок маслосъёмный выпускной, 8 шт.
• Mitsubishi MD 342281 — прокладка клапанной крышки, 1 шт.
• Mitsubishi MD 342397 — прокладка головки блока цилиндров, 1 шт.
• Mitsubishi MD 356509 — ролик натяжителя ремня ГРМ,1 шт.
• Mitsubishi MD 361982 — кольца поршневые, комплект
• Mann W 610/3 — фильтр масляный, 1 шт.

Приступим к замене колец и колпачков

1. Снимаем катушки зажигания, затем выкручиваем свечи.

2. Снимаем выходной коллектор.

3. Снимаем крышку головки блока, отсоединив перед этим практически все разъемы датчиков:

4. Далее необходимо снять ремень ГРМ:

5. После снятия головки блока, хорошо видны нагар и отложения на поршнях

6. Открутили болты крепления масляного поддона (их там много, замучились откручивать) и отверткой отковыряли его от блока. Сняв поддон, увидели, что на ситечке масляного канала висела какая-то фигня… Видимо продукты распада масла или еще чего-то. На фото они уже отсутствуют.

7. Открутили болты шатунов и вытащили поршни:

8. Очищаем поршни и масляный поддон с помощью ножа, керосина, WD,  очистителя карбюратора и зубную щетку.

9. Чистые поршни поставили обратно. Подшипники скольжения были вполне хорошие.

10. Далее стали разбирать головку блока. Кстати впуск лучше открутить, а то неудобно.

11. Снимали сухари рассухаривателем от 12-ки 16-ти клапанной, немного просверлив отверстие в нем. Но часть сухарей не хотели выходить и неудобно было подлезть к клапану этим рассухаривателем. В итоге использовали самодельный рассухариватель…очень удобный, по сравнению с тем, что купил.

Вот этот инструмент:

12. Главное ничего не потерять и не перепутать:

13. Клапаны выпускные с очень сильным нагаром:

14. Впускные немного почище:

15. Аккуратно сняли маслосъемные колпачки:

16. Почистили головку, промыли бензином, просушили, продули.

17. Клапаны почистили. Теперь они выглядят намного лучше:

18.Притираем клапаны с помощью пасты грубой и чистовой. Этот процесс занимает очень много времени, но получается красиво. Для сравнения правое седло притертое, левое нет:

19. Затем все собрали обратно:

Дополнение: Заказывал колпачки оригинальные выпускные, но при сборке они не подошли. Вернули обратно в магазин и заказали колпачки другой фирмы, там где написан был диаметр 9 мм. У оригинальных эта информация не прописывается, из-за этого ремонт затянулся на неделю.

После первого запуска двигатель работал как трактор. Но после 10-15 минут все стало тихо и спокойно. Сейчас езжу на обкатке не более 3000 об. После 400 км пробега масло держится на том же уровне.

В отчете использовались материалы автора «avtopilot», за что ему большое спасибо!

Что потребуется для замены

Понадобится длинный свечной ключ на 16 с магнитом.

Замена свечей осуществляется двумя ключами:

• Накидной ключ на 10. Используется для откручивания катушки зажигания.
• Свечной на 16. Нужен для снятия и установки свечей.

Специалисты советуют покупать свечной ключ с пластиковым или магнитным фиксатором. Идеальным решением станет свечник от 16-ти клапанного ВАЗа.

Многие автомобилисты сталкиваются с проблемой, когда свечной ключ попросту не влезает в колодец. Чтобы этого не произошло, необходимо выбирать свечник с меньшим внешним диаметром (примерно на 22 мм меньше, чем требуется). Если ключ не пролазит в свечной колодец, можно смазать его небольшим слоем масла.

На фото видно, что стенки свечных ключей бывают разные по толщине.

Алгоритм

Находим два низковольтных входа катушек зажигания. На них установлены разъёмы, которые необходимо снять. Делается это без каких-либо инструментов и излишних усилий – слегка давим сверху и тянем в сторону.

Снимаем 2 клеммы катушек зажигания.

Ключом на 10 нужно открутить крепления катушек. На каждой катушке располагается по 2 болта.

Головкой на 10 отворачиваем 4 болта крепления катушек.

Теперь извлекаем высоковольтный провод из первого свечного колодца. На его конце находится катушка зажигания.

Поочередно снимаем катушки зажигания.

Аналогичным образом извлекаем наконечник из четвёртого колодца

Делать это нужно максимально осторожно, поскольку при снятии может выскочить пружина, установленная между свечей и катушкой. Её очень легко потерять.

Вылетевшая пружина.

Возвращаем пружину на место.

Те же действия следует проделать с оставшимися двумя колодцами.
Отложите высоковольтные провода с катушками – с ними никаких манипуляций не предвидится.

После демонтажа катушек с проводами открывается свободный доступ к свечам зажигания.

Теперь берём свечной ключ и выкручиваем из первого колодца свечу

Чтобы при её извлечении не возникло проблем, необходимо использовать ключ с магнитным или пластиковым фиксатором. Если же его нет, то можно сделать следующее: сначала откручиваем свечу, а после достаём её из колодца, используя резиновый наконечник. Действовать при этом нужно очень аккуратно.

Извлекая свечи, смотрим на их состояние. Потеки масла на корпусе свечи говорят об изношенном уплотнительном кольце свечного колодца.

Новую свечу вставляем в свечной ключ, после чего её нужно установить на место старой. Хорошо закрутите. На конце свечи есть металлическое кольцо, не потеряйте его при установке.
Аналогичные действия следует проделать с оставшимися цилиндрами. После этого необходимо установить на место катушки зажигания.
Фиксируем катушки болтами, после чего нужно подсоединить разъёмы.

Периодичность

Сроки замены зависят от того, какие свечи вы используете на своем автомобиле.

Завод-изготовитель рекомендует производить замену со следующей периодичностью:

• Обычные свечи меняются раз в два года или после того, как машина пройдёт 30 000 км.
• Свечи с иридиевым или платиновым покрытием электродов живут вдвое дольше, то есть 4 года или 60 000 км.

Процесс замены

Для того, чтобы заменить прокладку понадобятся следующие инструменты:

• Торцевой ключ 10 мм.
• Крестовая отвертка или плоскогубцы для снятия хомутов.

• Новая прокладка.
• Герметик. Для избегания лишних проблем лучше купить тот, который безопасен для кислородных датчиков.
• Уплотнительные кольца для болтов — 15 шт.
• Моющее средство для клапанной крышки.

Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие кольца необходимо приобрести. Если машина выпущена до 2012 года, то каталожный номер колец такой — 96353007. Если же год выпуска после 2012, то номер колец будет 25185121

Это необходимо знать, поскольку кольца не являются взаимозаменяемыми

Если же год выпуска после 2012, то номер колец будет 25185121. Это необходимо знать, поскольку кольца не являются взаимозаменяемыми.

Что в итоге

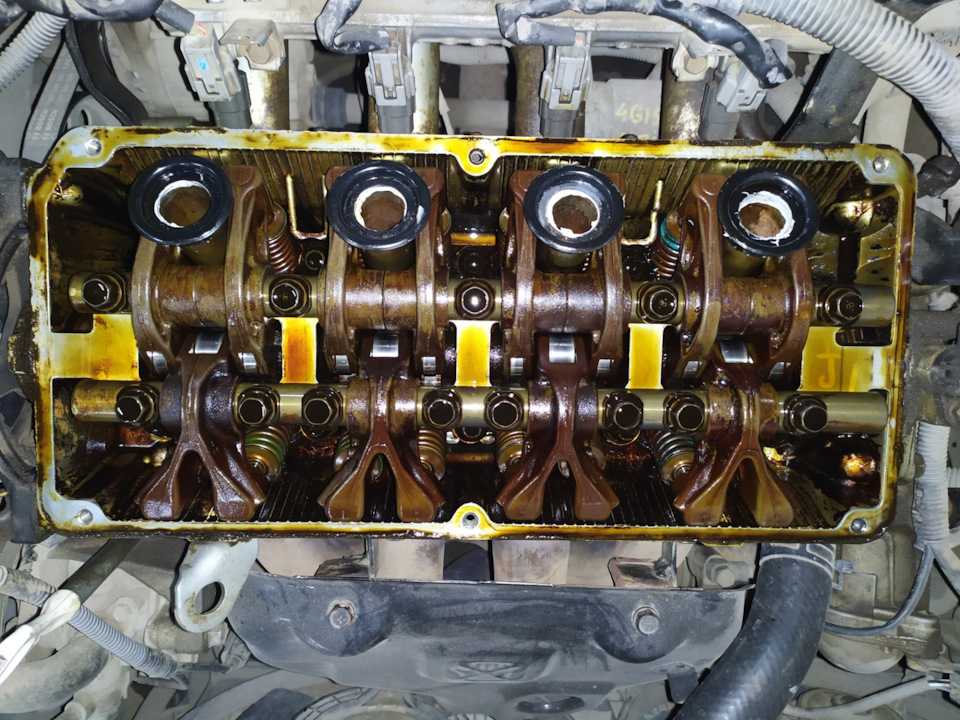

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.
