Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

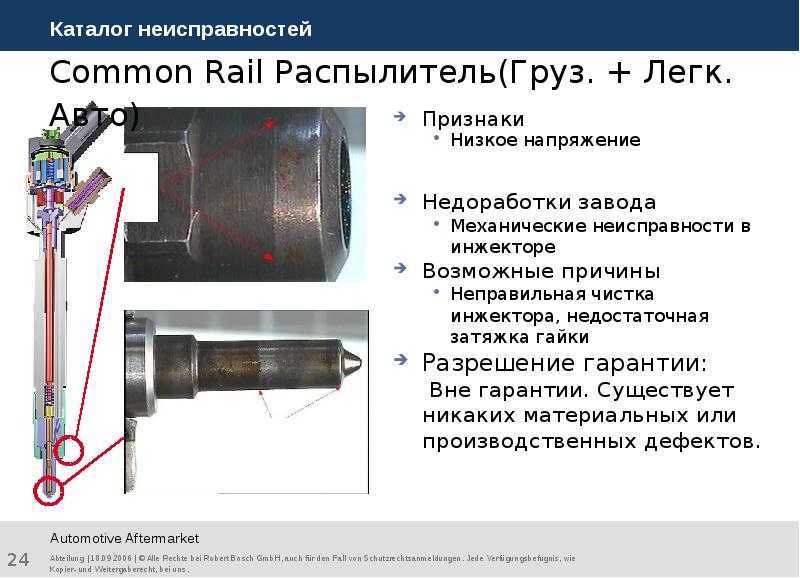

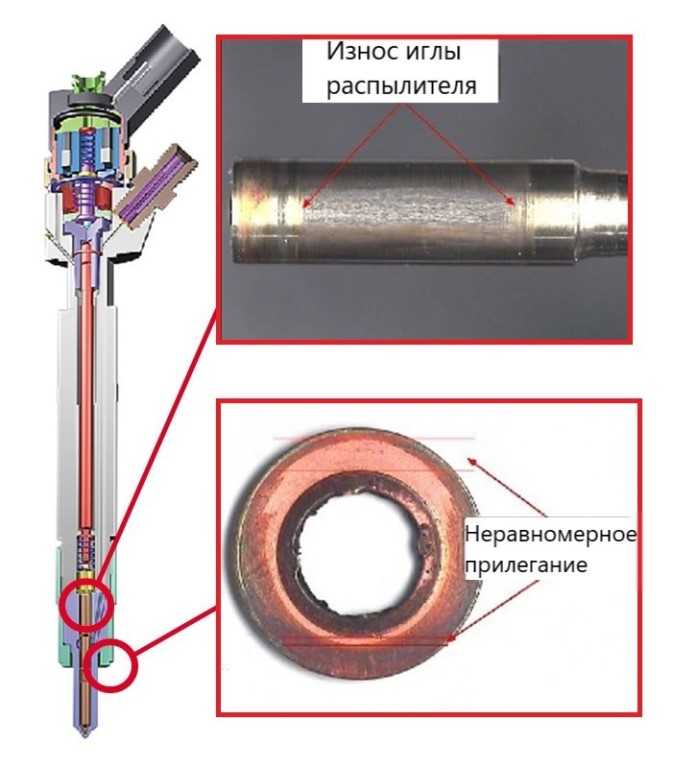

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Как чистить форсунки

Если обмотка электромагнита не повреждена, то, во многих случаях, работоспособность форсунки можно восстановить способом прочистки. Выполнить эту процедуру в гаражных условиях несложно. Для этой цели необходимо демонтировать распыляющее топливо устройство и подключить его к самодельному стенду для прочистки, состоящему из небольшой емкости, в которую помещается бензонасос. Также понадобится аккумуляторная батарея, которая будет являться источником питания для бензонасоса и форсунок.

Прочистка устройств распыления топлива осуществляется в такой последовательности:

• Залить в емкость с бензонасосом растворитель.
• Подсоединить к бензонасосу форсунку (посредством шланга).
• Подключить провода к бензонасосу и форсунке.
• Поместить форсунку в чистую пустую емкость.
• Подключить к проводам аккумуляторную батарею.

Если вся работа была выполнена правильно, то бензонасос начнет прокачивать через форсунку растворитель. Прогонять жидкость следует в течение нескольких минут. Затем следует повторить процедуру на других элементах.

Чистка форсунки не снимая с двигателя

Прочистка форсунок возможна без снятия с двигателя. Достаточно подключить бензонасос с емкостью, в которой находится растворитель, непосредственно к рампе и закачивать жидкость в камеру сгорания. Несмотря на простоту этого метода, прочистка форсунок на двигателе имеет массу недостатков. Прежде всего, некоторая часть растворителя неминуемо попадет в картер, вызывая разжижение масла, поэтому такую процедуру следует выполнять перед заменой смазочной жидкости двигателя. Растворитель смоет с клапанов и камеры сгорания значительное количество твердых отложений, которые останутся на поршнях и цилиндрах и будут работать как абразив, вызывая чрезмерный износ внутренних деталей ЦПГ. Сложность удаления растворителя из камеры сгорания также является недостатком этого вида процедуры. Нежелательно появление значительного количества растворителя в катализаторе выхлопной системы. После запуска легковоспламеняющаяся жидкость может детонировать, что может привести к механическому повреждению элементов выхлопной системы.

Рассмотренные в статье способы проверить и, при необходимости, восстановить работоспособность бывшей в употребления форсунки инжектора, являются несложными и могут быть выполнены своими руками. Если в результате проведения диагностической операции будут обнаружены нерабочие изделия с перегоревшей обмоткой, то такие детали потребуется заменить. Если деталь не работает по причине загрязнения, то прочистка с использованием мощного растворителя позволит полностью разрешить техническую проблему.

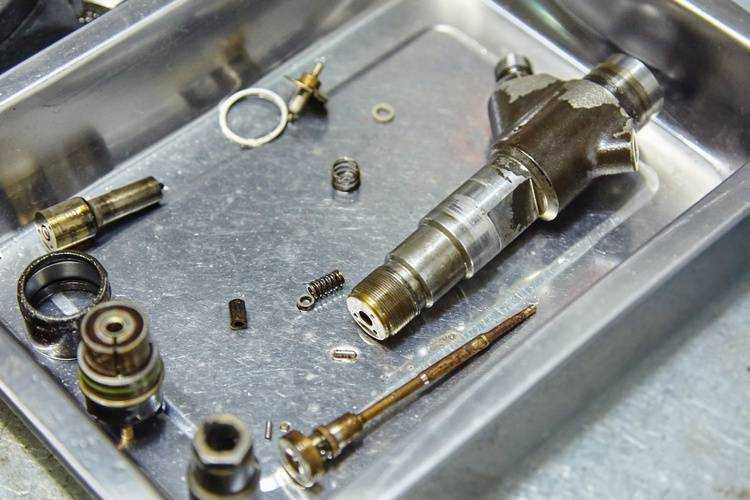

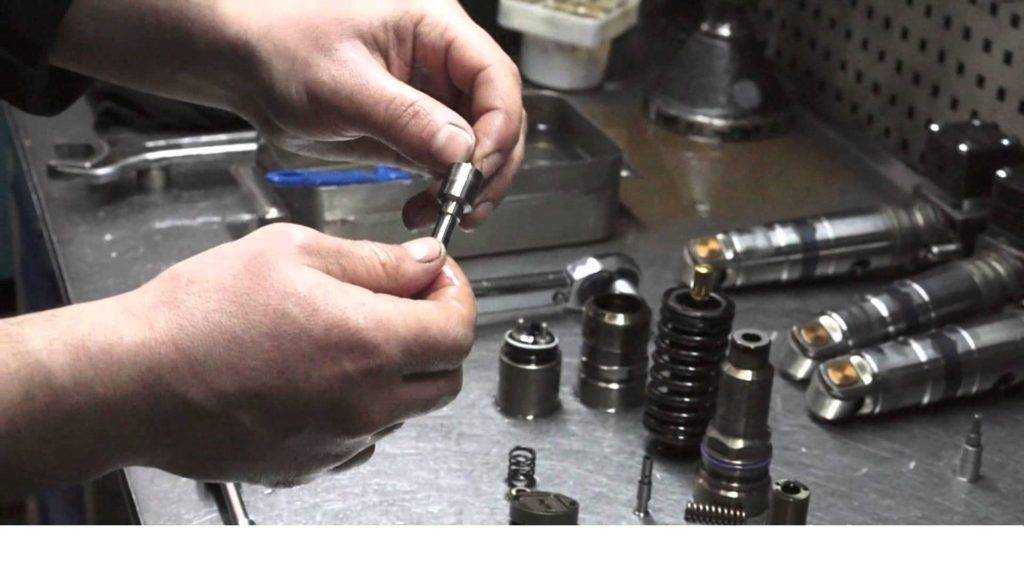

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Источник

Как очистить топливные форсунки, не снимая их с двигателя

Топливные форсунки в автомобиле нуждаются в периодическом обслуживании. Через определенное время детали выходят из строя из-за сильного загрязнения. В таком случае автомобилисты лезут под капот, снимают все с мотора и приступают к очистке. Определить сильное загрязнения форсунок можно по наличию гуляющих оборотов, плохом разгоне и повышении расхода топлива. Из-за загрязнения происходит сбой в работе мотора. Однако, почистить форсунки можно и без снятия.

Форсунки — элементы, которые накапливают в себе грязь постепенно, поэтому очень трудно обнаружить грань, когда еще можно обойтись без специальных средств.

Причины загрязнения. Форсунки — элементы, которые накапливают в себе грязь постепенно, поэтому очень трудно обнаружить грань, когда еще можно обойтись без специальных средств. То, как быстро засорятся элементы, зависит от качества применяемого топлива, работы фильтров, качества настройки впрыска и прочих факторов. После того как владелец глушит двигатель, мусор, растворенный в топливе, начинает оседать внутри форсунок. Не все частицы во время запуска мотора попадают в камеру сгорания. Некоторые прилипают к стенкам и превращаются в отложения. Как правило, такое происходит при частых коротких поездках, когда двигатель не успевает нормально прогреться.

Проверка. Многие автомобилисты задаются вопросом — есть ли способ проверить состояние форсунок, не прибегая к их снятию с двигателя? На самом деле, самый простой способ проверки — анализ работы силовой установки. Если появляются сбои в работе мотора на холостом ходу, проблемы при разгоне и повышается топливный расход, это может говорить о загрязнении форсунок. Если же опираться на посторонние звуки, то о данной проблеме сигнализирует высокочастотный шум. Но простому автолюбителю трудно определить данную неисправность таким образом. Промывка. Промыть форсунки в любом двигателе можно двумя способами — снимая их с мотора и не снимая. Если выбирать первый вариант, то лучше обращаться к специалистам. Так как снятие, промывка, сборка и установка требуют регулировки на специальном стенде. Без профессионала выполнить данную процедуру невозможно. В противном случае можно нарушить систему впрыска.

После промывки рекомендуется заменить все свечи на новые

Рассмотрим 3 способ промывки по этапам. Первым делом нужно изготовить промывочную систему. Для этого нужно взять 2.5-литровую бутылку, залить в нее 1 литр промывки и 500 мл топлива. После смешивания к горлышку прикрутить шланг и закрепить его. Затем нужно прогреть двигатель, после чего отключить его от подачи топлива из бака. Нужно отключить шланг, который идет от бака к топливному насосу. На следующем этапе — завести мотор и подождать, пока он не выработает все топливо. Далее можно подключать к насосу шланг от бутылки. Саму бутылку нужно расположить горлышком вниз, а на днище сделать отверстия. Следующий этап самый важный — нужно завести мотор на 5 минут, а потом заглушить на это же время. Как только очиститель растворит осадок, нужно заводить мотор и дать постоять ему на холостых оборотах 30 минут. После промывки рекомендуется заменить все свечи на новые.

Итог. Топливные форсунки в автомобиле через некоторое время покрываются отложениями и требуют очистки. Провести процедуру можно самостоятельно при помощи очистителя.

Чистка форсунок на Митсубиси Лансер 9

Подготовительный этап: изолятор топливной системы, прокладка, топливный фильтр, шланг на 1/2 дюйма, жидкость для очистки, изолента, хомуты, двухжильный провод, набор головок, автомобильных инструментов.

Последовательность действий:

• автомобиль Митсубиси Лансер 9 устанавливаем на ровную платформу, использовать смотровой канал, подъемный механизм вовсе не обязательно, так как работы проводятся в моторном отсеке;
• отключаем колодку от бензонасоса, запускаем мотор, работает на холостых оборотах до тех пор, пока не закончиться топливо внутри;
• сбрасываем клеммы от аккумулятора во избежание замыкания в сети;
• головкой на «10» отвинчиваем катушки зажигания (две), извлекаем высоковольтные провода;
• отвинчиваем топливную рампу, она расположена непосредственно за катушками, высоковольтными проводами;
• отстегиваем защелки, идущие на форсунки, датчики. Отводим в сторонку провода, два крепежных болта, фиксирующих топливную рампу;
• извлекаем рампу, вынимаем форсунки. Будьте аккуратны, так как остатки топлива вытекают через отверстия.

Далее сооружаем простое, но эффективное устройство для очистки форсунок на Митсубиси Лансер 9. Электрическую проводку одной стороной подключаем к аккумулятору, на другой стороне подводим к контактной плате распылителя, посредине цепи установлена механическая кнопка для дозированной подачи чистящей жидкости. Баллон с аэрозолем соединяем с форсункой посредством пластиковой трубочки. Получается некий прототип устройства — чистка распылителя в домашних условиях.

Нажимаем на клапан аэрозольного баллона, накачиваем жидкость под давлением, промывка форсунки. Цикличность проведения составляет 5 – 7 раз, после чего снимаем резиновые уплотнители, сетчатый фильтр, продуваем полость распылителя, замена новыми.

Завершающий этап: запуск мотора, проверка исправности механизма и эффективности такой работы. Так как внутри магистрали отсутствует топливо, запуск «с первого раза» не получится. Несколько проворотов стартера пока в систему накачается горючее.

Длительность срока гарантии превышает более 70 000 км. пробега. Показатель усредненный, так как на формирование влияет ряд факторов, в том числе: качество горючего, количество химических примесей, стиль вождения автомобиля Митсубиси Лансер 9, температурные режимы, показатель компрессии в цилиндрах. На практике, ресурс эксплуатации снижен на 10 000 км и составляет 60 000 км. пробега.

В условиях сертифицированного сервисного центра процедура проводится аналогичным образом, только используется стационарное оборудование. Распылители помещаются на стенд, где подключаются к механической и электрической части. Под высоким давлением подается жидкость, форсунки очищаются. По завершении оборудование устанавливают на штатное место. Проводится профилактика смежных деталей, агрегатов, топливного фильтра. Элементы с признаками износа подлежат замене новыми.

Качественное топливо с минимальным количеством химических примесей – залог длительности эксплуатации Митсубиси Лансер 9.

Процесс адаптации

Если обороты двигателя стали нестабильными на холостом ходу, то адаптация работы на ХХ в большинстве случаев избавляет от данной неприятности. Выполнять обучение необходимо в следующей последовательности:

• Вывести двигатель на рабочую температуру.
• Снять любую из клемм аккумуляторной батареи на время от 5 до 15 минут.

Снятая клемма с аккумуляторной батареи

• Подключить клемму обратно.
• На непродолжительное время включить зажигание. После этого повернуть ключ обратно.
• Через временной интервал от 10 секунд до минуты требуется завести двигатель, максимально нагрузив его кондиционером и прочими потребителями энергии.
• Выключив кондиционер и прочую нагрузку дать поработать мотору десять минут.
• Заглушить двигатель на десять секунд.
• Включить зажигание на 10 секунд.

Таким образом возможно обучить lancer x и проблема с нестабильными холостыми оборотами уйдет в небытие.

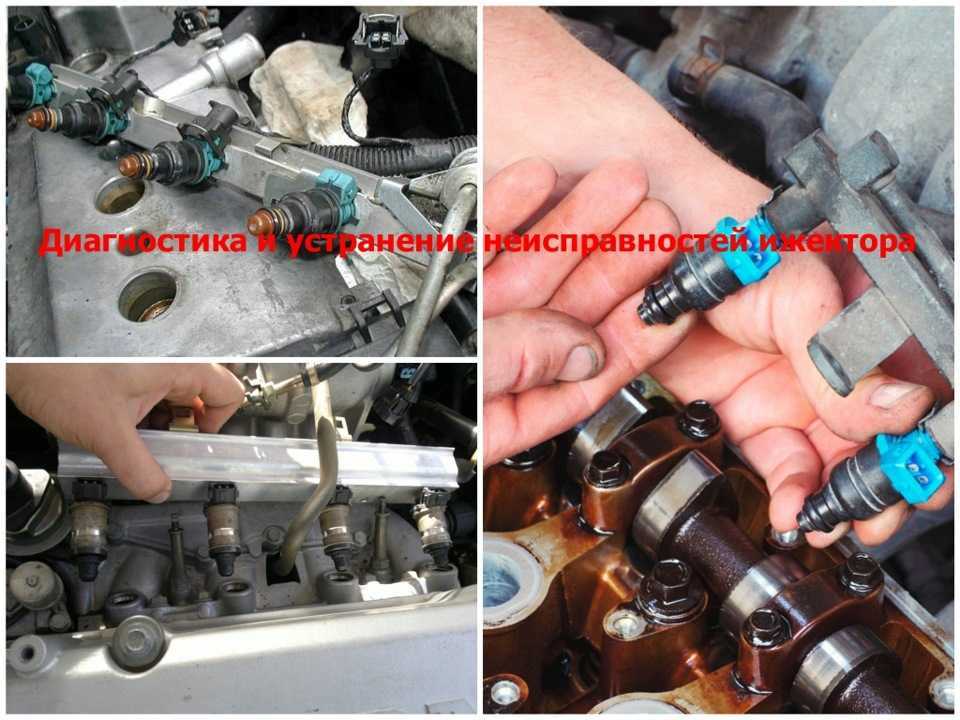

Диагностика работы форсунок на рампе

Чтобы осуществить подобный вид проверки форсунок необходимо будет демонтировать их вместе с топливной рейкой. Это сделать несложно, однако необходимо некая сноровка. Лучше всего, подобную проверку делать вместе с напарником, который во время вашей диагностики и измерении будет осуществлять манипуляции с зажиганием и прокрутом двигателя.

перед зажиганием убедитесь в надежности всех креплений, для точности данных и предотвращения протечек;

Если в какой-либо из емкостей наблюдается несоответствие остальным – такой инжектор необходимо почистить. Кроме того, возможен вариант, когда горючее продолжает течь даже после окончания зажигания. Это сигнализирует о потере герметичности форсунка и необходимости его замены.

Промывка бензиновых форсунок Мицубиси

Рассмотрим сами распылители топлива и процесс в деталях.

Осматриваем резиновые уплотнительные кольца- они не родные и не того размера. Их придётся заменить по окончании работ.

Измеряем сопротивление топливных распылителей. Первичный тест на сопротивление катушек показал нормальный результат.

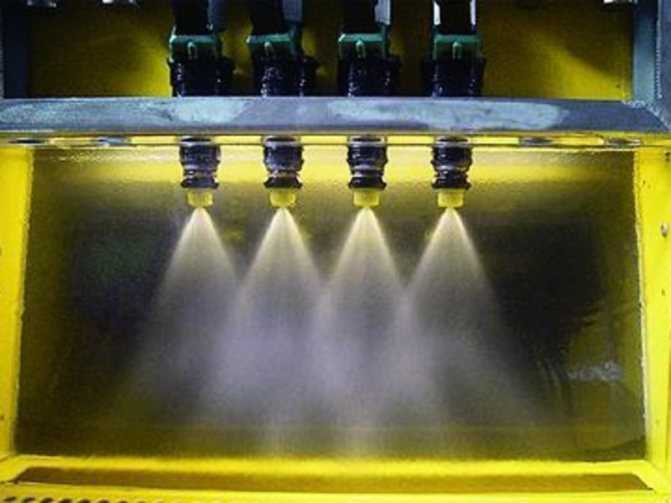

Затем проверяем форсунки с помощью стенда Launch на производительность и факел распыла топлива.

Тестирование давления показала, что один инжектор вообще не держит давление.

Двигаемся дальше и переходим к ультразвуковой промывке форсунок для очистки от внешних загрязнений и нагара.

Так как на одном из инжекторов залип клапан, отправляем его на пролив, чтобы закрыть клапан. Повторяем процедуру тестирования на стенде.

Как мы видим- лечение принесло свои плоды, и производительность существенно подровнялась.

Форсунки CDH210: тестирование на стенде и ультразвуковая чистка

1. фильтра загрязнены;
2. один инжектор оригинальный, а остальные экземпляры- это аналоги а-ля алиэкспресс.

Предварительно осуществляем замер сопротивления. Аналоги показали сопротивление в 13,7 Ом.

Оригинал в свою очередь дал сопротивление в 14,8 Ом.

Первичная проверка форсунок CDH210 для Mitsubishi Lancer 9 показала их сильную степень загрязнения. На фото выше видно, что их производительность крайне неравномерна. Оригинал отличается по цвету от своих собратьев. На фото ниже он второй слева.

Снимаем уплотнительные кольца и фильтра для последующей очистки.

После промывки в ультразвуковой ванне распылитель ставим на стенд. На оригинале наблюдаем зауженный распыл, при этом наполнение по дебету у всех вполне приемлемое, что говорит об эффективности промывки и выравнивания производительности.

В конце операции устанавливаем новые фильтры. Рекомендация для клиента: Так как на фильтрах визуально видны следы ржавчины и топливные распылители были забиты, мы посоветовали проверить и при необходимости почистить бак. На этом процедура окончена.

Последовательность очистки дроссельной заслонки

Как только появились первые симптомы грязной дроссельной заслонки в виде нестабильной работы мотора, необходимо в максимально близкие сроки почистить узел. Затягивание промывки может привести к повышенному износу двс и приближению капитального ремонта. Чистка производится в следующей последовательности:

• Отсоединить бортовую сеть автомобиля от аккумуляторной батареи.
• Для удобства при помощи кляча на 10 демонтируется декоративная крышка двигателя. Это облегчает доступ к дроссельному узлу.

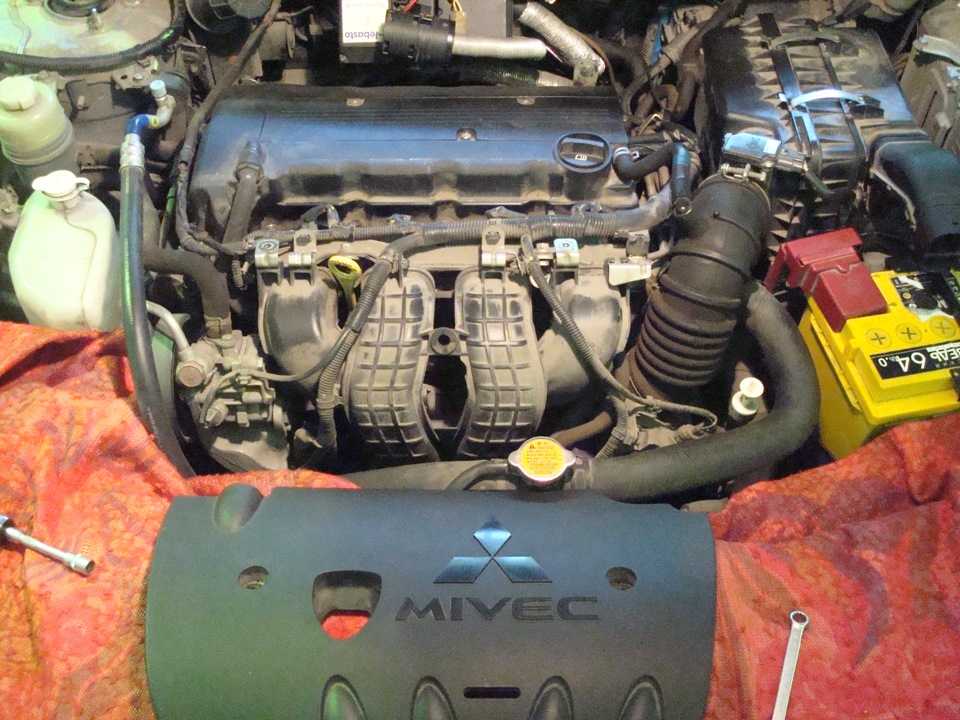

Снятие декоративного кожуха

Используя крестовую отвертку необходимо послабить хомут воздуховода. После этого требуется снять патрубок.

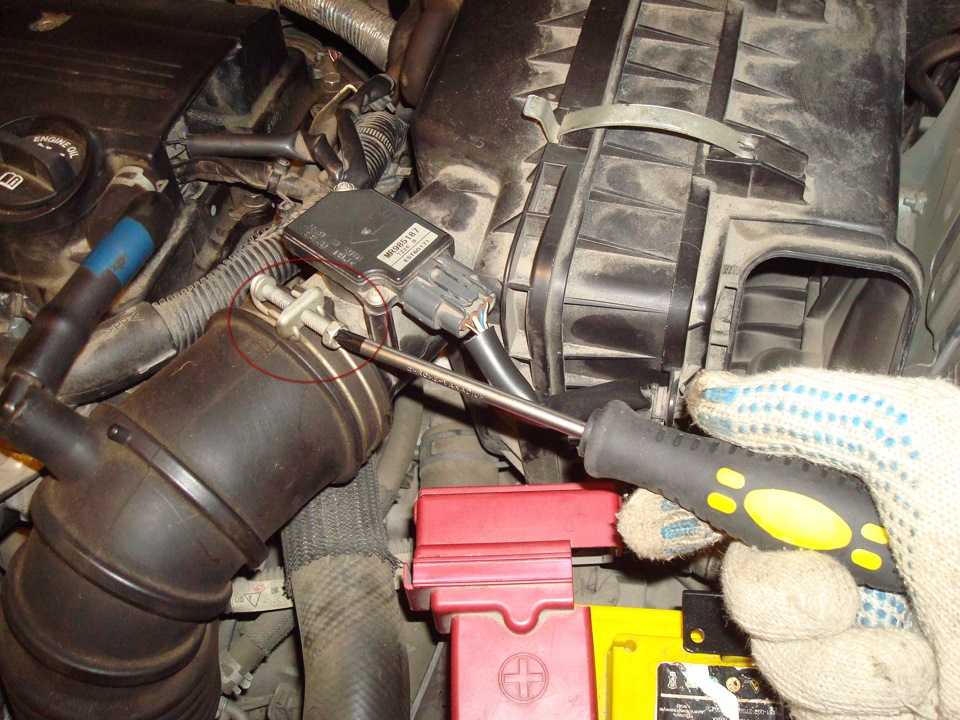

Послабление хомута крепления воздуховода

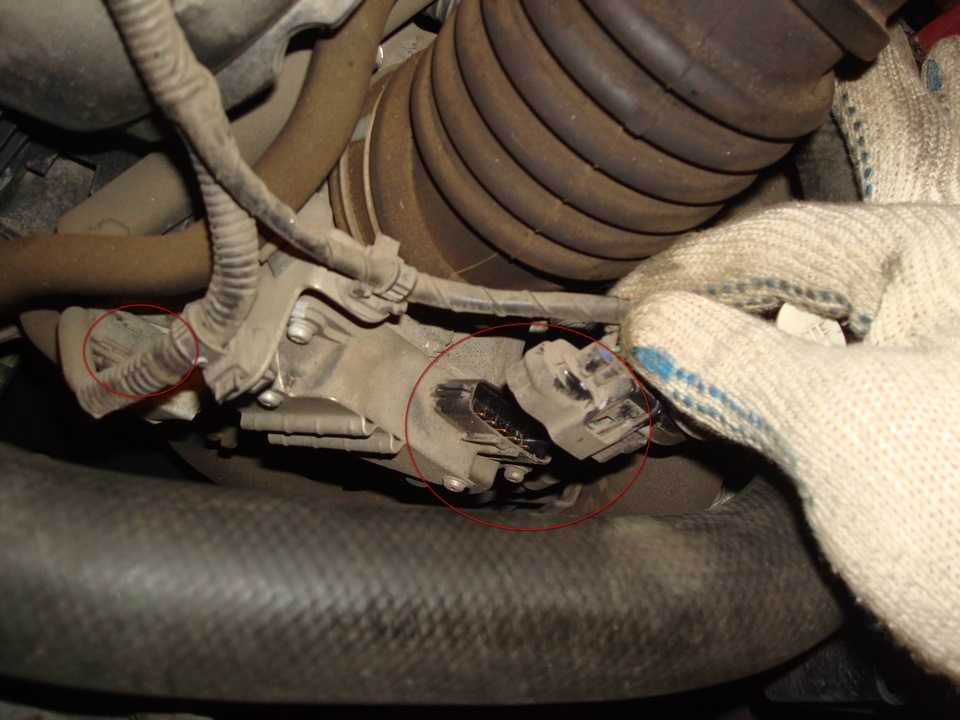

Отключаем разъем. Специальный паз не позволит при подключении перепутать положение контактов, поэтому распиновка не нарушится.

Отсоединение разъема управления дроссельным узлом

Отсоединив остальные концы воздуховода необходимо произвести демонтаж патрубка.

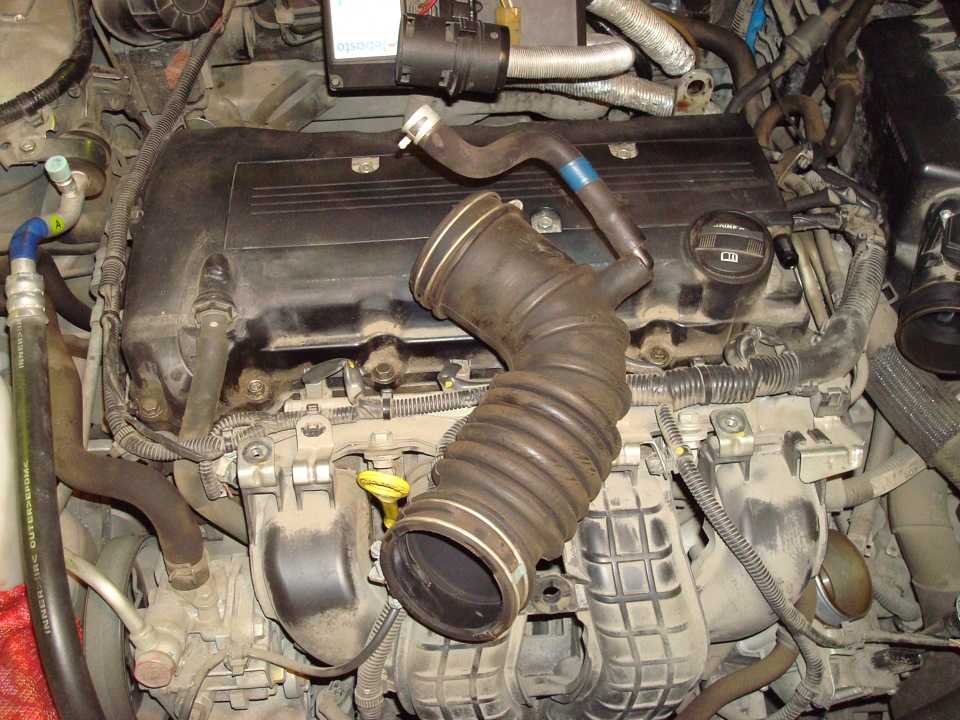

Демонтированный воздуховод

При помощи ключа на 10 необходимо открутить четыре болта крепления. Для предотвращения попадания мусора в дроссельный узел рекомендуется закрыть отверстие, образовавшееся после демонтажа воздуховода, при помощи тряпки.

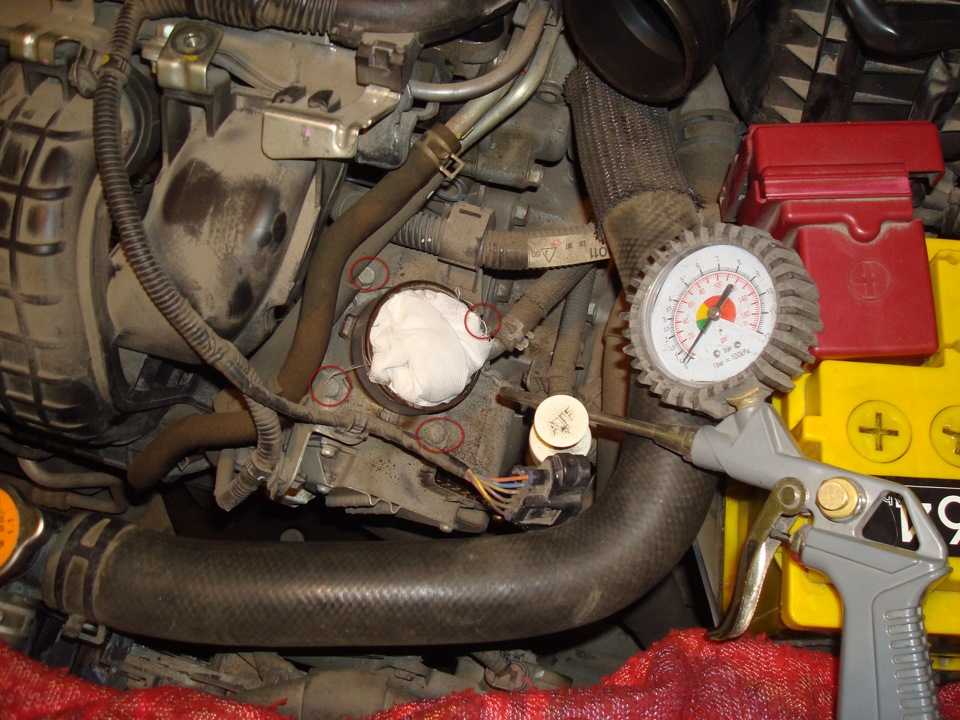

Болты крепления дроссельного узла

Если откручивание болтов идет туго, то необходимо воспользоваться проникающей смазкой.

Процесс откручивания болтов крепления дроссельного узла

Отсоединить подходящие шланги и демонтировать узел.

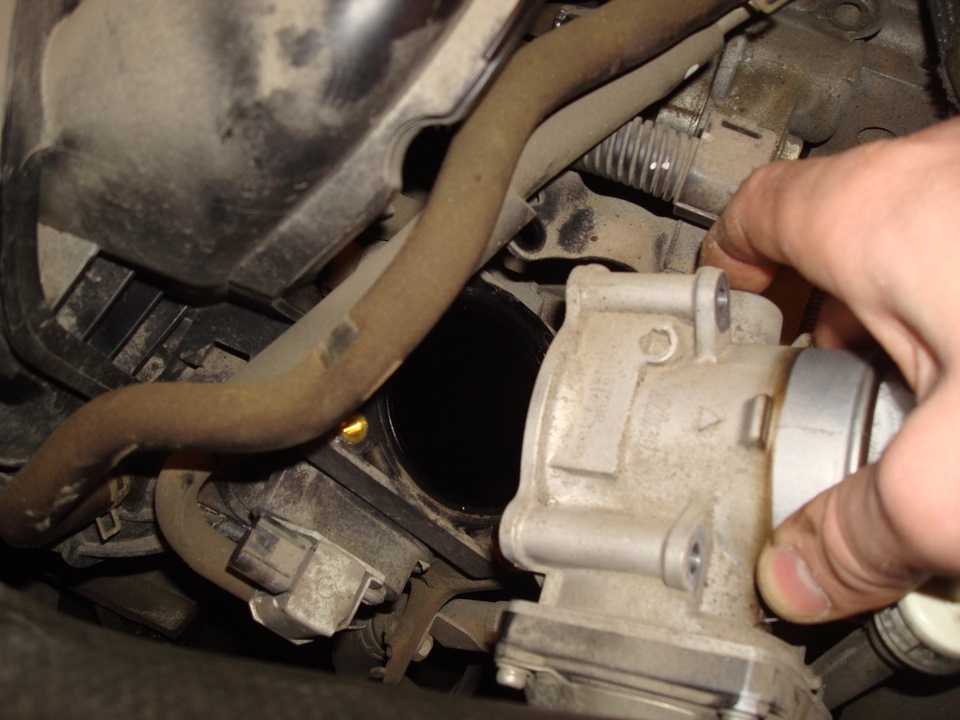

Процесс демонтажа дроссельного узла

Визуальный осмотр дроссельной заслонки покажет, требуется ли промывка.

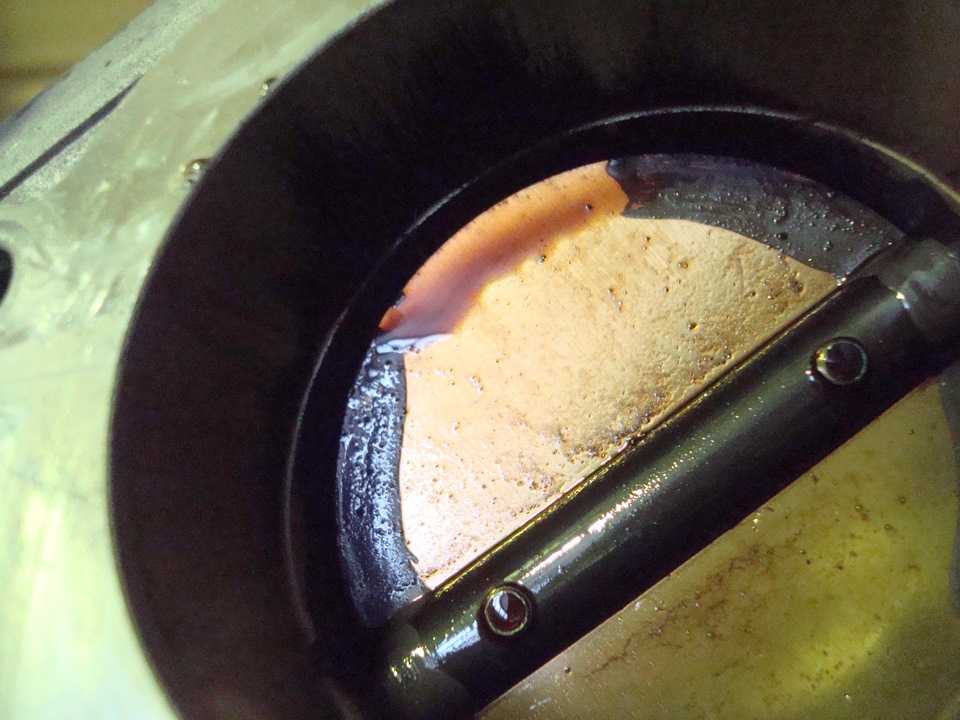

Загрязненная дроссельная заслонка

Используя очиститель для карбюраторов постепенно очищать загрязнение.

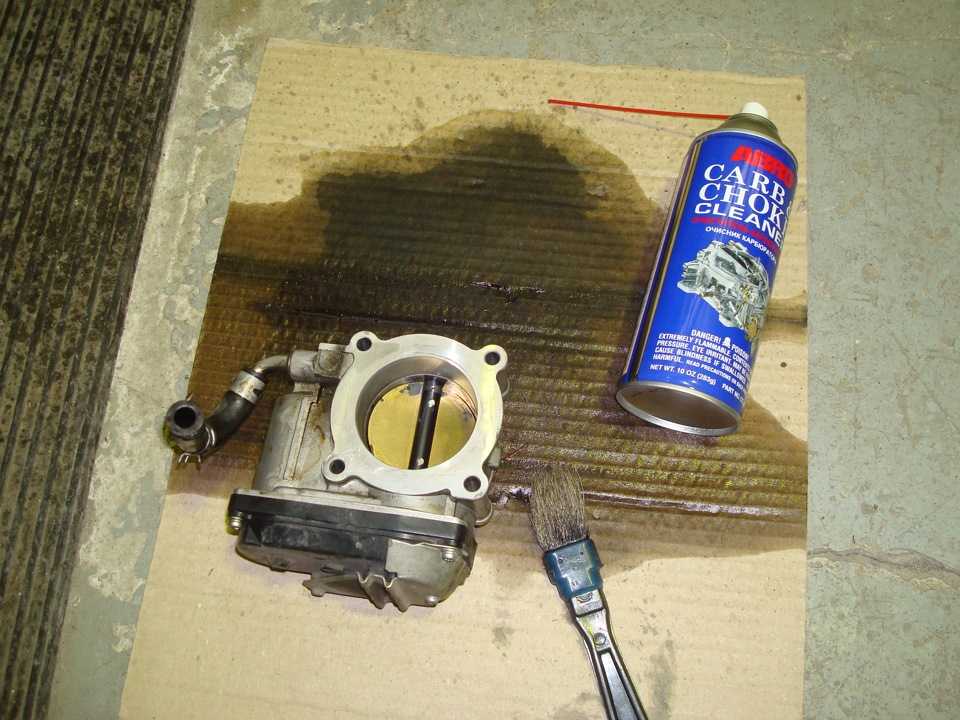

Обработка дроссельного узла средством для очистки карбюраторов

Для удобства промывки можно использовать кисточку. Запрещается прилагать чрезмерные усилия, так как это может повредить дроссель. В случае сильного загрязнения рекомендуется неоднократная обработка очистителем для карбюраторов.

Процесс очистки

Обратная сборка происходит аналогичным образом

Важно максимально внимательно производить все манипуляции, так как любая ошибка может привести к неудовлетворительному результату после промывки

Возможные симптомы

Симптомами этого кода, вероятно, будут пропуски зажигания и грубая работа двигателя. Плохой разгон. Также загорится индикатор MIL.

• Плохая экономия топлива
• Богатое постное состояние
• Двигатель не работает
• Сбой мощности двигателя
• Неисправный двигатель
• Двигатель глохнет и не заводится

При обнаружении этих симптомов активируется индикатор Check Engine, а ECM переводит автомобиль в аварийный режим, чтобы защитить автомобиль от повреждений. После установки отказоустойчивого режима он будет оставаться до тех пор, пока код не будет очищен, неисправность не будет устранена или не будет достигнут нормальный диапазон.

При выраженности некоторых из этих симптомов рекомендуется соблюдать осторожность

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания

Дымо или парогенератором

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора

Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

• Трещина в соединении выпускных клапанов.

• Пробоина прокладки коллектора.
• Прокладки дросселя.
• Вакуумный усилитель, шланги.
• Неполадки крышки РХХ (задней).
• Рукава от воздушного фильтра до дроссельного узла.
• Уплотнения манжет форсунок.
• Заглушка ресивера.
• Клапан адсорбера.
• Диафрагма датчика давления топлива.

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.

Назначение и принцип работы дизельных форсунок

Основная задача форсунки в дизельном двигателе – это распыление топлива при обеспечении герметичности камеры сгорания. Работа систем питания с механическим управлением форсунками происходит в следующем порядке:

1. Из топливного бака подается горючее к насосу высокого давления.
2. Насос в необходимой последовательности распределяет и нагнетает топливо в магистрали, ведущие к форсункам.
3. В форсунке топливо давит на штуцер, а от него расходится по топливным каналам к распылителю, который закрыт иглой с пружиной.
4. Под воздействием давления игла открывается, и после впрыска закрывается.

В зависимости от способа управления процессом впрыска, дизельные форсунки помимо механических делятся на следующие типы:

1. Электрогидравлические, характеризуется наличием в конструкции электромагнитного клапана, камеры управления, впускного и сливного дросселя. Принцип их работы основывается на применении давления топлива как во время впрыска, так и при прекращении, с участием электронного клапана, который открывает сливной дроссель по команде с ЭБУ.
2. Пьезоэлектрические. Отличаются высокой быстротой срабатывания и возможностью многократного впрыска за один цикл. Это осуществляется при помощи пьезоэлемента, воздействующего на корпус толкателя, который открывает переключающий клапан для поступления топлива в магистраль.
