Датчик положения коленчатого вала
Для определения положения верхней мертвой точки двигателя (ВМТ) в Поло Седан, как и во всех инжекторных авто, применяется датчик положения коленчатого вала (ДПКВ). Данный датчик работает на эффекте холла и передает импульсы полученные с задающего диска на ЭБУ, тем самым блок понимаем в какой момент и в какой цилиндр подавать топливо и искру.
Расположение
Находится датчик положения коленчатого вала на Фольксваген Поло Седан, на блоке двигателя вблизи маховика и считывает показания именно с венца маховика автомобиля.
Признаки неисправности:
При поломке ДПКВ на Поло Седан появляются следующие признаки поломки:
- Двигатель не заводится;
- Нет искры;
- Двигатель троит (не работает один из цилиндров);
Почему не работают форсунки?
В наше время форсунки делаются с допуском 1 мкм, что позволяет им провести где-то миллиард циклов. Основная причина, по которой их производительность нарушается, заключается в загрязнении в процессе работы, несмотря на то, что путь всяким механическим частицам преграждают фильтры, которые отсеивают частицы больше, чем 10-20 мкм. Место установки фильтров — топливная магистраль и сама форсунка. Основная причина загрязнения заключается в неизбежном присутствии тяжелых частиц в топливе. Самое большое накопление грязи происходит после того, как двигатель заглушат. В этот момент, за счет того, что форсунка нагревается от двигателя, температура ее корпуса повышается, тогда как нет охлаждающего действия топлива. Легкие частички топлива, находящиеся в форсунке, испаряются, ну а тяжелые оседают, как лаковые отложения, уменьшающие сечение в калиброванном канале. Например, отложения толщиной в 5 мкм могут уменьшить пропускные способности данного канала где-то на 25%. Загрязнение отверстий в форсунках препятствует образованию топливной смеси, запорный клапан регулятора давления теряет свою герметичность, а топливный насос повышенного давления у дизелей уменьшает производительность своей работы.
%rtb-4%
Ремонт распылителя форсунки
Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.
Ремонт распылителя возможен в следующих случаях:
- Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
- Загрязнение сопла распылителя.
Порядок действий при ремонте распылителя

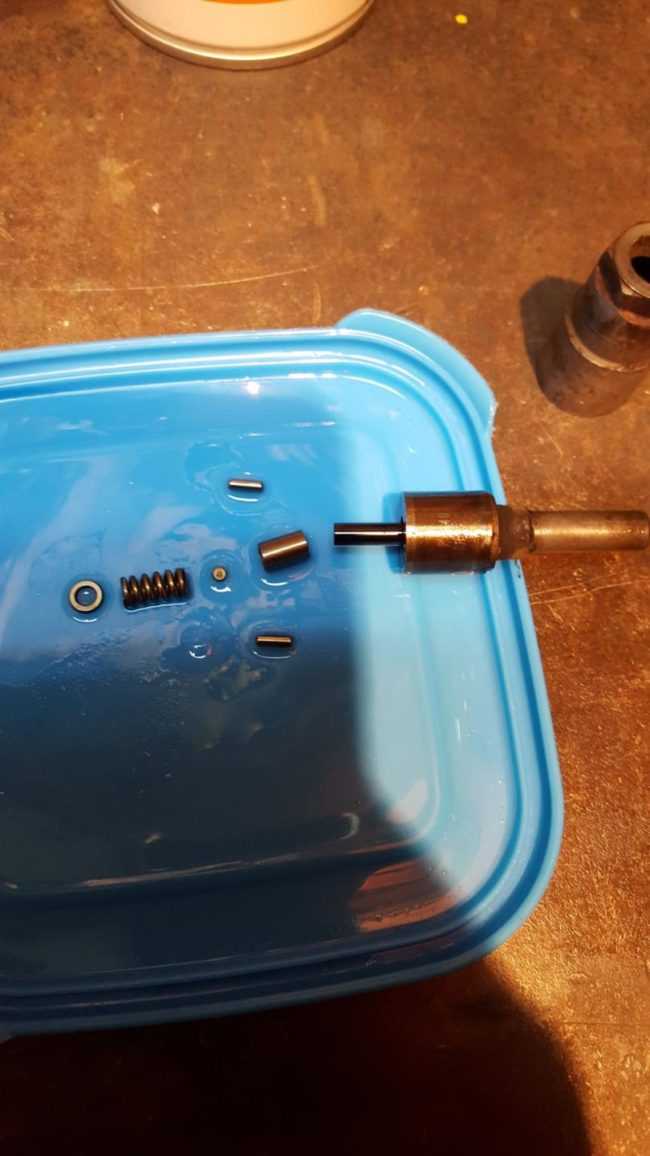

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.
Один из вариантов ремонта распылителя — ультразвуковая чистка
Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.
Элементы форсунки располагаются в строго определённойпоследовательности
Притирка осуществляется следующим образом.
- Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
- Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
- Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
- С помощью никелирования восстанавливается рабочий объем иглы.
- Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
- Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.
Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.
Притирка распылителя
Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:
- паста ГОИ;
- густое автомобильное масло;
- дрель.
Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.
Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.
Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст
Как продлить срок службы распылителя
Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:
- заправляйтесь только качественным топливом на проверенных АЗС;
- своевременно меняйте топливный фильтр;
- используйте присадки для топлива, очищающие топливную систему от воды и примесей;
- при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.
Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.
Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок. Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками. Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!
(4 голоса, среднее: 2 из 5)
Признаки «грязного» инжектора.
Признаки «грязного» инжектора (форсунок), как часто их нужно чистить и на что это влияет? Если форсунки забиты, то холодный двигатель может запускаться не с первой попытки, особенно в зимнее время. В течение первых нескольких секунд после запуска слышны пропуски в работе одного / двух цилиндров – двигатель троит. Если резко нажать на педаль акселератора (педаль газа), проявляется «провал» перед набором оборотов; двигатель при этом может заглохнуть. После прогрева, на холостом ходу работа двигателя становиться нормальной, но во время езды, особенно при ускорении, проявляется ухудшение «приёмистости» двигателя.
Загрязнение инжектора обычно связанно с отложением углеродистых отложений на внутренних поверхностях топливной системы. Интенсивность отложений в первую очередь связанна с химическим составом топлива и перепадами температуры. Форсунки могут загрязняться не только при больших пробегах машины, но и при длительных простоях автомобиля или при длительной эксплуатации автомобиля на газу.
Форсунки рекомендуется чистить после 40…60 тыс. км пробега. Чем выше общий пробег автомобиля, тем меньше рекомендуемый пробег автомобиля между очистками.
Загрязнение форсунок приводит к уменьшению их пропускной способности, но они редко «забиваются» одинаково. Во многих случаях наблюдается большой разброс производительности форсунок по цилиндрам. Как следствие, состав топливовоздушной смеси сжигаемой в цилиндрах двигателя, начинает существенно различаться. При этом, цвет отложений на изоляторах свечей зажигания становиться разным, несмотря на то, что марка свечей одинакова.
Разный цвет отложений на изоляторах свечей зажигания со стороны камеры сгорания может служить дополнительным признаком неравномерности впрыска топлива
На загрязнённость форсунок может указать тест на реакцию двигателя при повышении давления в топливной рейке, имеющей сливную магистраль. Для проведения этого теста, необходимо при работе двигателя на холостом ходу пережать на 1…2 секунды резиновый патрубок сливной магистрали. Если обороты двигателя в это время немного возросли, то это говорит о нехватке топлива, если остались прежними или немного снизились, то топлива достаточно (тест проводится при условии, что топливный насос исправен).
Внимание! При проведении данного теста необходимо обязательно контролировать герметичность топливных соединений
VOLKSWAGEN
| Модель | Обьем | Модель двиг. | Примечание | тип Bosch | Номер |
|---|---|---|---|---|---|
| BORA | 1,9TDI | AGP | DSLA150P442 | 0433175072 | |
| BORA | 1,9TDI | AGR | DSLA150P442 | 0433175072 | |
| BORA | 1,9TDI | ALH | АКПП | DSLA150P672- | 0433175360 |
| BORA | 1,9TDI | ALH | МКПП | DSLA150P706 | 0433175150 |
| CADDY | 1,9TDI | 1Z | DSLA150P357 | 0434175058 | |
| CADDY | 1,9TDI | AEY | DSLA150P442 | 0433175072 | |
| CADDY | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| TRANSPORTER | 1,9D | 1X | DN0SD294 | 0434250155 | |
| TRANSPORTER | 1,6D | CS | DN0SD293 | 0434250103 | |
| TRANSPORTER | 1,6TD | JX | DN0SD293 | 0434250103 | |
| TRANSPORTER | 1,7D | KY | DN0SD293 | 0434250103 | |
| TRANSPORTER | 1,9TD | ABL | DN0SD297 | 0434250159 | |
| TRANSPORTER | 2,4D | AJA | DN0SD294 | 0434250155 | |
| TRANSPORTER | 2,4D | AAB | DN0SD294 | 0434250155 | |
| TRANSPORTER | 2,5TDI | AJT | STANADYNE | ||
| TRANSPORTER | 2,5TDI | AYY | DSLA150P706 | 0433175150 | |
| TRANSPORTER | 2,5TDI | ACV | до 10,2001 с АКПП | DSLA150P706 | 0433175150 |
| TRANSPORTER | 2,5TDI | ACV | до 10,2001 с МКПП | DSLA150P442 | 0433175072 |
| TRANSPORTER | 2,5TDI | ACV | с 11,2001 | DSLA150P706 | 0433175150 |
| TRANSPORTER | 2,5TDI | AHY | DSLA150P764 | 0433175176 | |
| TRANSPORTER | 2,5TDI | AXG | DSLA150P1019 | 0433175291 | |
| GOLF II | 1,6D | JP | DN0SD293 | 0434250103 | |
| GOLF II | 1,6D | JR | DN0SD293 | 0434250103 | |
| GOLF II | 1,6TD | RA | DN0SD293 | 0434250103 | |
| GOLF II | 1,6TD | SB | DN0SD293 | 0434250103 | |
| GOLF III | 1,9TD | AAZ | DN0SD308 | 0434250169 | |
| GOLF III | 1,9TDI | AEY | DSLA150P442 | 0433175072 | |
| GOLF III | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| GOLF III | 1,9TDI | ALE | DSLA150P706 | 0433175150 | |
| GOLF III | 1,9TDI | AFN | DSLA150P520 | 0433175093 | |
| GOLF III | 1,9TDI | 1Z | DSLA150P357 | 0434175058 | |
| GOLF III | 1,9D | 1Y | DN0SD297 | 0434250159 | |
| GOLF III | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| GOLF lV | 1,9TDI | AGP | DSLA150P442 | 0433185072 | |
| GOLF lV | 1,9TDI | AGR | DSLA150P442 | 0433185072 | |
| GOLF lV | 1,9TDI | ALH | до 04,2002 с АКПП | DSLA150P672- | 0433175360 |
| GOLF lV | 1,9TDI | ALH | до 04,2002 с МКПП | DSLA150P706 | 0433175150 |
| GOLF lV | 1,9TDI | ALH | с 05,2002 с АКПП | DSLA150P672- | 0433175360 |
| GOLF lV | 1,9TDI | ALH | с 05,2002 с МКПП | DSLA150P706 | 0433175150 |
| GOLF lV | 1,9TDI | AHF | DSLA150P520 | 0433175093 | |
| JETTA | 1,6D | JP | DN0SD293 | 0434250103 | |
| JETTA | 1,6D | JP | DN0SD293 | 0434250103 | |
| JETTA | 1,6TD | RA | DN0SD293 | 0434250103 | |
| JETTA | 1,6TD | SB | DN0SD293 | 0434250103 | |
| LT | 2,4D | 1S | DN0SD294 | 0434250155 | |
| LT | 2,4D | ACT | DN0SD297 | 0434250159 | |
| LT | 2,4D | CP | DN0SD193 | 0434250063 | |
| LT | 2,4D | DW | DN0SD293 | 0434250103 | |
| LT | 2,4TD | 1G | DN0SD293 | 0434250103 | |
| LT | 2,4TD | ACK | DN0SD297 | 0434250159 | |
| LT | 2,4TD | DV | DN0SD293 | 0434250103 | |
| LT | 2,5SDI | AGX | до 01,1999 | DSLA150P646 | 0433175131 |
| LT | 2,5SDI | AGX | с 02,1999 | DSLA150P442 | 0433175072 |
| LT | 2,5TDI | BBE | DSLA150P442 | 0433175072 | |
| LT | 2,5TDI | APA | DSLA150P442 | 0433175072 | |
| LT | 2,5TDI | BBF | DSLA150P442 | 0433175072 | |
| LT | 2,5TDI | AHD | DSLA150P442 | 0433175072 | |
| LT | 2,5TDI | ANJ | DSLA150P706 | 0433175150 | |
| POLO | 1,9D | 1Y | DN0SD297 | 0434250159 | |
| POLO | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| POLO | 1,9SDI | AEY | DSLA150P442 | 0433175072 | |
| POLO | 1,9SDI | AGP | DSLA150P442 | 0433185072 | |
| POLO | 1,9SDI | AQM | DSLA150P672 | 0433175139 | |
| POLO | 1,9TDI | ALE | DSLA150P706 | 0433175150 | |
| POLO | 1,9TDI | AGR | DSLA150P442 | 0433185072 | |
| POLO | 1,9TDI | ALH | DSLA150P706 | 0433175150 | |
| POLO | 1,9TDI | AFN | DSLA150P520 | 0433175093 | |
| POLO | 1,9TDI | ASV | DSLA150P873 | 0433175239 | |
| PASSAT | 1,6D | BE | DN0SD293 | 0434250103 | |
| PASSAT | 1,6D | JK | DN0SD293 | 0434250103 | |
| PASSAT | 1,6TD | RA | DN0SD293 | 0434250103 | |
| PASSAT | 1,6TD | SB | DN0SD293 | 0434250103 | |
| PASSAT | 1,9D | 1Y | DN0SD297 | 0434250159 | |
| PASSAT | 1,9TDI | AHH | DSLA150P672- | 0433175360 | |
| PASSAT | 1,9TDI | AFN | DSLA150P520 | 0433175093 | |
| PASSAT | 1,9TDI | AVG | DSLA150P520 | 0433175093 | |
| PASSAT | 2,5TDI | AFB | DSLA142P683 | 0433175142 | |
| PASSAT | 2,5TDI | AKN | АКПП | DSLA142P843 | 0433175221 |
| PASSAT | 2,5TDI | AKN | МКПП | DSLA142P770 | 0433175178 |
| PASSAT | 2,5TDI | BAU | DSLA142P1025 | 0433175294 | |
| PASSAT | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| PASSAT | 1,9TDI | 1Z | DSLA150P357 | 0434175058 | |
| VENTO | 1,9D | 1Y | DN0SD297 | 0434250159 | |
| VENTO | 1,9TD | AAZ | DN0SD308 | 0434250169 | |
| VENTO | 1,9TDI | AHU | DSLA150P357 | 0434175058 | |
| VENTO | 1,9TDI | 1Z | DSLA150P357 | 0434175058 | |
| SHARAN | 1,9TDI | 1Z | DSLA150P357 | 0434175058 | |
| SHARAN | 1,9TDI | AFN | DSLA150P520 | 0433175093 | |
| SHARAN | 1,9TDI | AVG | DSLA150P520 | 0433175093 | |
| SHARAN | 1,9TDI | AHU | DSLA150P357 | 0434175058 |
Самый широкий ассортимент деталей топливной аппаратуры вы найдете в магазине «Дизель Маркет».Наличие и стоимость распылителей форсунок вы сможете узнать по тел.(495)788-13-76
Методы очистки

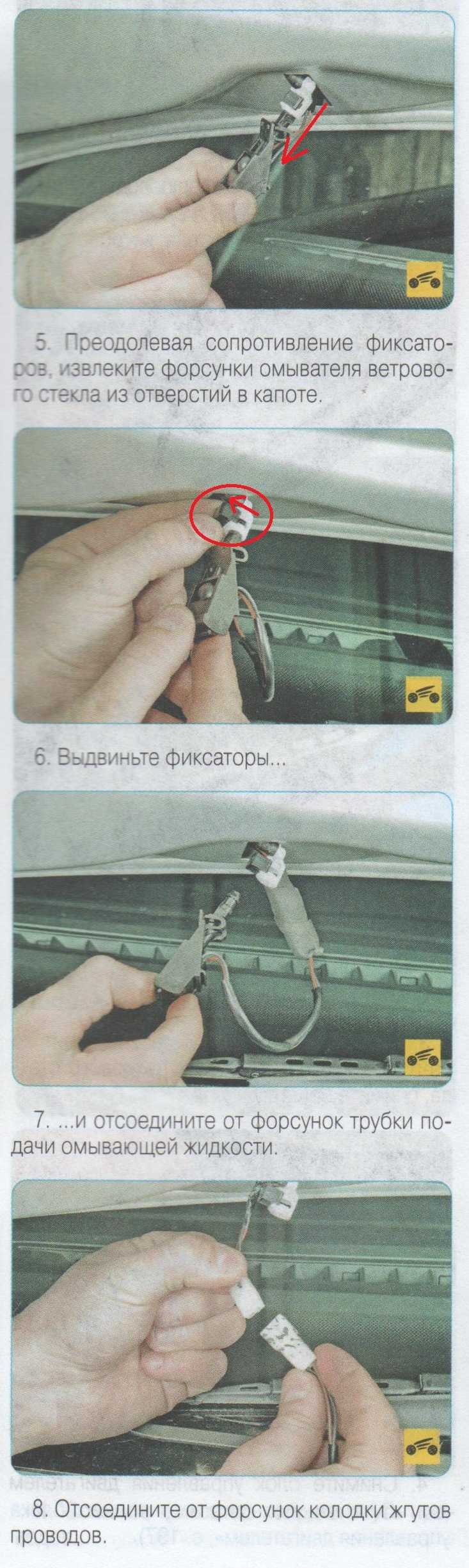

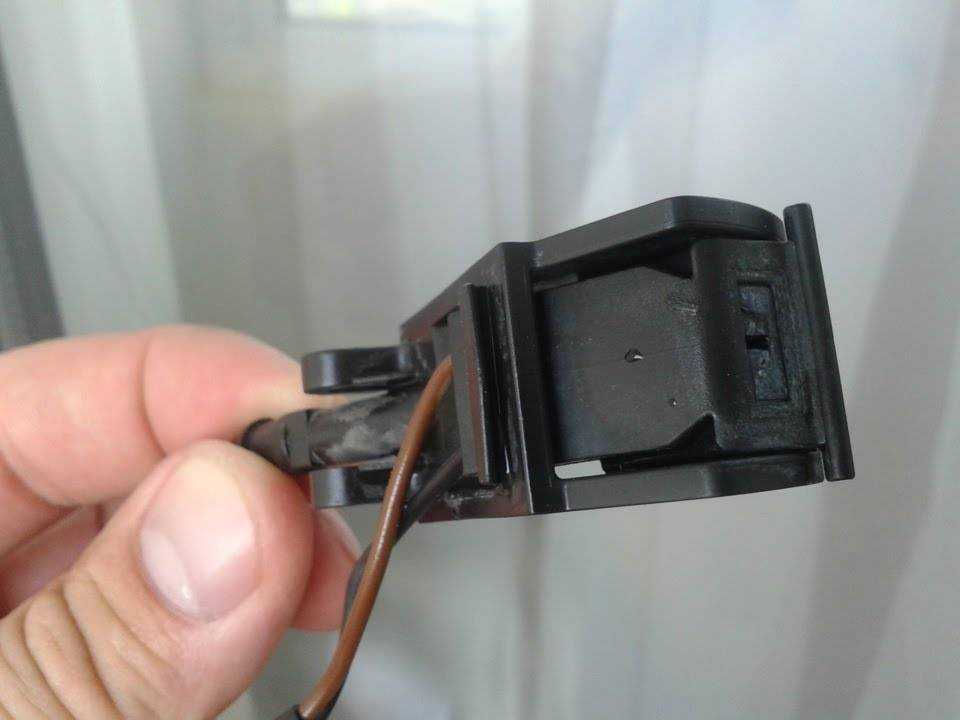

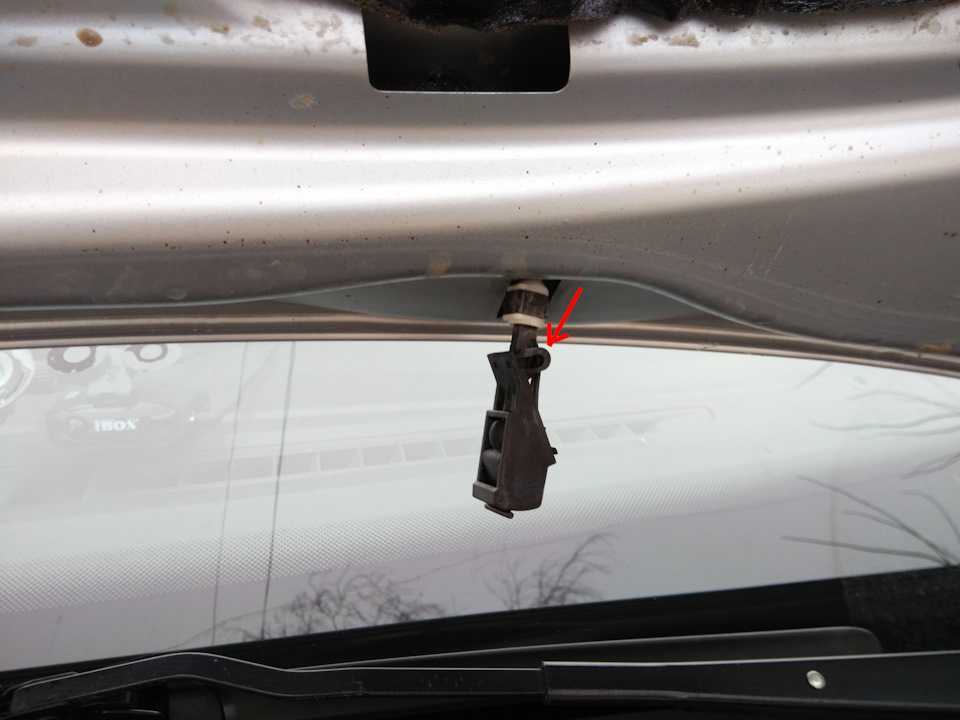

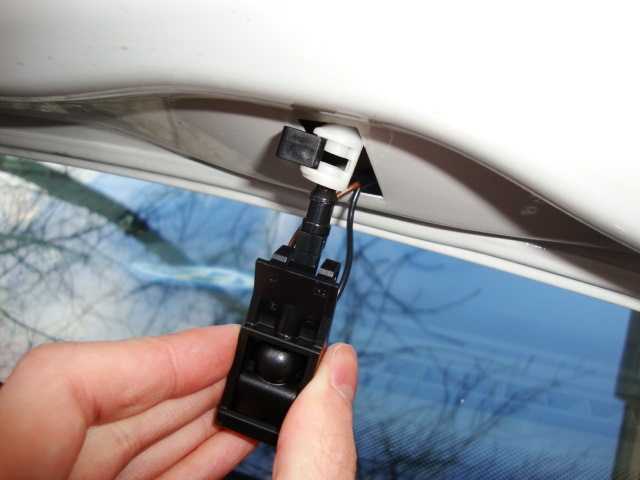

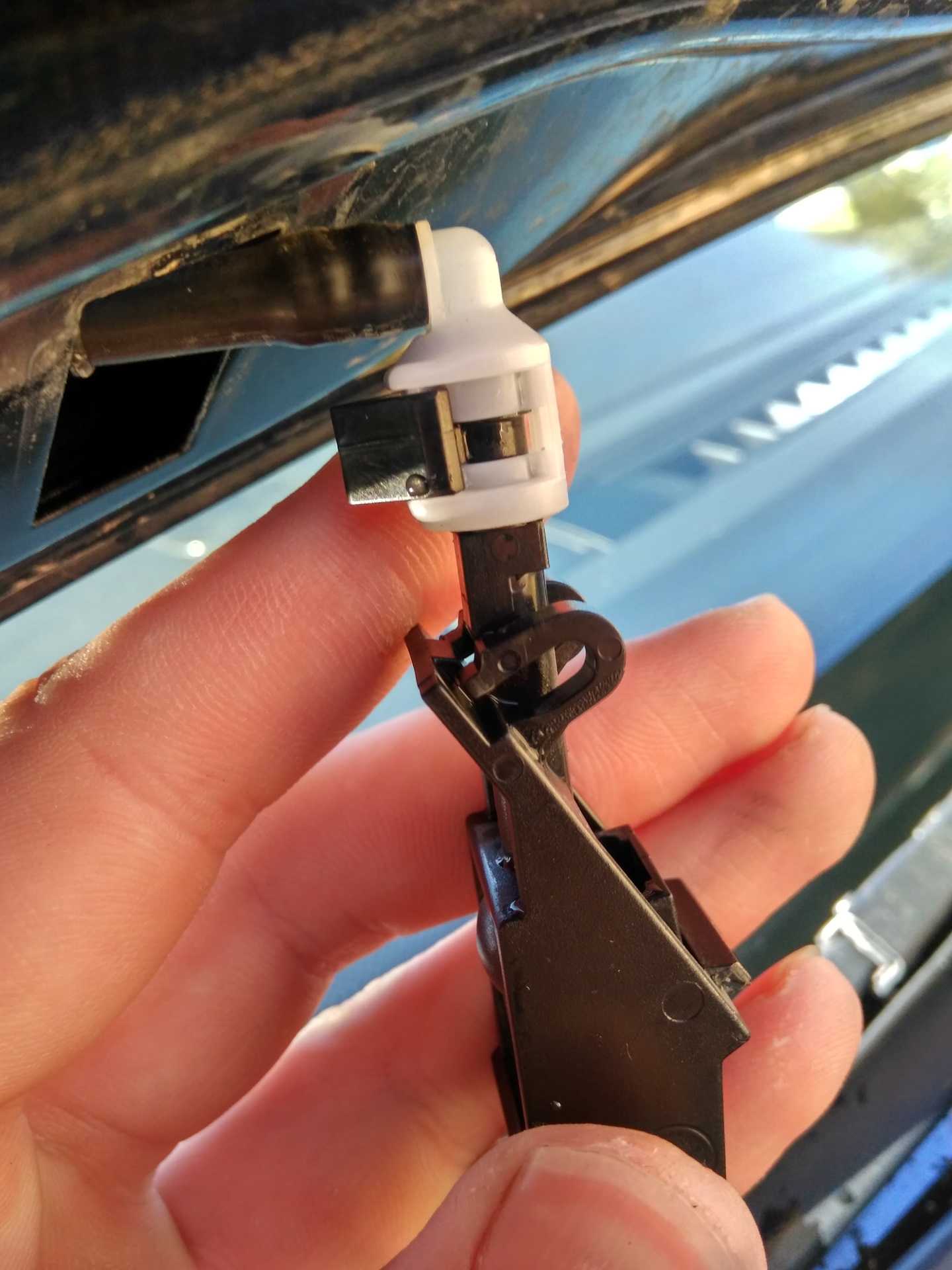

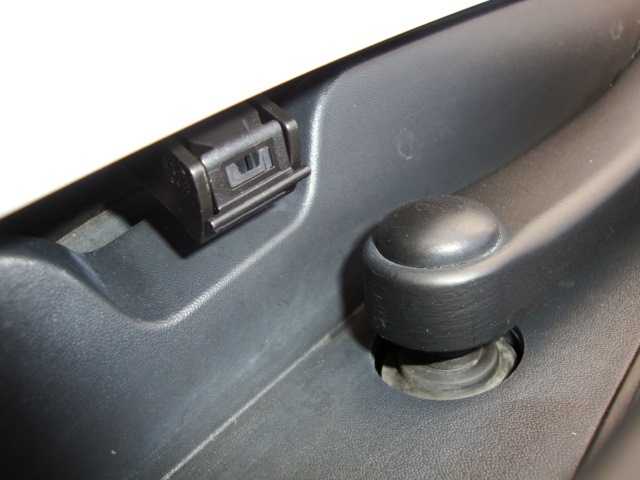

Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.
Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.
- Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.
- Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
- Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно повредить распылитель омывателя стекла. Ну не знаю. Много раз пользовался данной методикой и проблем не случалось. Тут главное быть аккуратным. Учтите, что булавки избавляют только от небольших загрязнений. Такой себе дорожный метод, когда под рукой нет компрессора или хотя бы шприца с лимонной кислотой. Булавка или игла вставляется в сопло и аккуратно расковыривается грязь. Вычищаются только те загрязнения, которые скопились около сопла. Глубже лезть не стоит.
- Моющее и чистящее средство. Метод эффективный, но потребует достаточно много времени, если сравнивать с остальными способами. Снимите форсунку, поместите ее в емкость с водой и чистящим средством. Иногда достаточно подержать распылитель там несколько минут. Но после этого промывать все равно придется. Шприцем или компрессором, решайте сами.
Как видите, с чисткой распылителей омывателя лобового стекла особых проблем не возникает. Процедура простая, вне зависимости от выбранного вами метода.
Учитывайте, что панацеей чистка не является. В некоторых случаях форсунки могут износиться и окончательно выйти из строя. Тогда единственным выходом будет их полная замена. Хорошо хоть стоят они немного.
Для чего проверять форсунки?
Сегодня автопроизводители по всему миру уже не выпускают карбюраторные машины. Инжекторные двигатели зарекомендовали себя как более надежные, более мощные и потребляющие меньше топлива. Рабочая смесь в камеры сгорания инжекторного двигателя подается через форсунки. Они с течением времени могут выходить из строя или загрязняться. Этому будут свидетельствовать определенные симптомы. Сейчас и рассмотрим их.
Проверка форсунок
Признаки неисправности форсунок инжектора:
- Затрудненный запуск двигателя;
- Неустойчивая работа инжектора на малых оборотах и холостом ходу;
- Ощутимое снижение мощности автомобиля;
- Провалы в работе инжектора;
- Возросший расход горючего;
Перечисленные признаки могут свидетельствовать и об иных проблемах, поэтому, чтобы убедиться в неисправности какой-либо конкретной форсунки, потребуется проверка каждой из них.
Как определить неработающую форсунку на работающем двигателе
Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.
Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).
Проверка подачи питания на форсунки
Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:
- отключите колодки;
- подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
- включите двигатель.
После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи
Проверка мультиметром(тестером) сопротивления на обмотке
Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:
- при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
- следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
- на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.
В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.
Ремонт форсунок
Восстановление форсунок осуществляется в такой последовательности:
- С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
- Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.
Для очистки внутренней ёмкости форсунки подаётся электричество, через регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью. Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя
Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо. Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали
Как разобрать форсунку для ремонта будет описано далее.
Причины отказа, связанные с датчиками инжектора.
Датчик коленчатого вала (датчик коленвала).
При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.
Датчик коленчатого вала
Датчик положения распредвала.
Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.
Датчик положения распредвала
Датчик температуры охлаждающей жидкости ДТОЖ.
Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.
Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.
Датчик температуры охлаждающей жидкости ДТОЖ
Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй — на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.
Датчик кислорода (лямбда зонд).
При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора — Check Engin.
Датчик кислорода (лямбда зонд)
Датчик массового расхода воздуха — ДМРВ.
Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.
Датчик массового расхода воздуха — ДМРВ
Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха — одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.
Датчик положения дроссельной заслонки — ДПДЗ.
Если автомобиль «не отзывчив» на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.
Датчик положения дроссельной заслонки — ДПДЗ
Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог — залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.
Промывка инжектора
Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.
Очистка инжектора в автомобильном сервисе
Данный способ является самым оптимальным. Процесс осуществляется немного по-другому: в машине к топливной рампе подключается специальный стенд для промывки. При этом провод для подачи топлива отключают и включают зажигание. Данный процесс осуществляется на сольвенте – жидкости для промывки. Она полностью очищает инжектор, клапана, форсунки и регулятор давления. Этот способ является очень действенным при небольшом загрязнении инжектора.
При условии, что во время диагностики обнаружатся более существенные проблемы, должен быть использован иной способ. Например, очистка инжектора ультразвуком.
Существенным минусом данного способа является то, что при этом необходимо будет разобрать двигатель, чтобы снять форсунки. Чистка tsi форсунок выполняется следующим образом, снятые детали помещаются в чашу аппарата, работающего с помощью ультразвука, на полчаса. В приборе происходит удаление лишнего мусора, а также краски. После проведения подобного процесса двигатель машины начинает выполнять свои функции, как будто был только выпущен и установлен на автомобиль.
Определение неисправности
Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.
Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.
Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.
Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.
Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.
В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.
После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.
При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.
Заключение
Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.
Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
Источник
Чистка форсунок на Фольксваген Поло
Фольксваген Поло находится в транспортном положении, открыт капот, сняты обе клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи;
понижаем давление в системе питания, сбрасываем контакты с колодки топливного насоса. Он расположен в полости топливного бака. Доступ к баку из салона;
мастер демонтирует воздушный фильтр, шланг забора воздуха, вакуумный шланг от регулятора давления горючего;
от дроссельной заслонки отсоединяют контактную плату, датчик положения заслонки;
отжав пластмассовую защелку, снимаем колодку с проводами от регулятора холостого хода;
распылители освобождаем от контактов, отвинчиваем два крепёжных болта рампы
Под болтами установлены шайбы, принимаем во внимание, чтобы не потерять;
аккуратно сдвигаем топливную рампу вдоль оси расположения форсунок;
выводим рампу из-под ресивера.
Мастер устанавливает рампу на специальный стенд высокого давления, подводит электрическое напряжение, начинает тестирование.
Распыление «правильным конусом» – признак исправности, во всех остальных случаях требуется профилактика или замена игольчатого механизма. Обязательно проверяют распылитель на герметичность, подтекание горючего недопустимо.
Часто бывает так, что на форсунку подаётся напряжение, но она бездействует, неактивна. Причина в обмотке. Мультиметром замеряем сопротивление обмоток. Допустимые нормы 11 – 14 Ом, всё что выше или ниже – признак неисправного состояния. Средний показатель сопротивления для Фольксваген Поло седан 12 Ом.
Завершающий этап: сборка и установка на штатное место. Параллельно мастер проводит дефектовку смежных деталей, механизмов. Заменяет новыми, восстанавливает прежние.
Запуск мотора, проверка герметичности системы. Длительность ресурса использования зависит от качества горючего, состояния фильтров, наличия сторонних химических примесей в топливе. При условии систематического планового осмотра очередная чистка форсунки не ранее чем через 100 000 км. пробега.
