О влиянии загрязнений дроссельного узла на работу двигателя.

Основным рабочим элементом дроссельного узла (ДУ) является дроссельная заслонка (ДЗ). Именно она, открываясь, изменяет проходное сечение патрубка. Этим обеспечивается поступление объема воздуха, необходимого для полного сгорания топлива в двигателе. Но и будучи закрытой, при полностью отпущенной, не нажатой педали газа, ДЗ должна пропускать некоторое количество воздуха, необходимое для работы двигателя на принудительном холостом ходу (ПХХ) и холостом ходу (ХХ). Для этого при производстве ДП производится регулировка закрытого положения ДЗ таким образом, чтобы между внутренними стенками ДП и самой ДЗ был небольшой зазор, называемый тепловым. Резьбу винта, регулирующего тепловой зазор, обмазывают специальным герметиком для предотвращения самопроизвольного или умышленного вращения в дальнейшем. Еще одно из предназначений зазора — недопущение закусывания ДЗ в закрытом состоянии об стенки ДП. При закрытой ДЗ воздух поступает также в обход ДЗ, через байпасный канал (зазор между стенками калиброванного отверстия и наконечником штока регулятора холостого хода (РХХ)). В процессе работы двигателя положение штока РХХ постоянно меняется, обеспечивая регулирование ХХ. Объем воздуха, проходящего через ДП при закрытой ДЗ, жестко зафиксирован в прошивке контроллера, поэтому фактическое изменение воздуха по сравнению с константой может привести к невозможности регулирования ХХ. На практике это обычно приводит к следующим довольно характерным перебоям в работе двигателя: 1. Двигатель с трудом восстанавливает обороты холостого хода при отпускании педали газа. Например, при торможении или движении накатом на нейтральной передаче. Обороты двигателя вместо плавного возврата к оборотам ХХ вдруг резко падают до 400-600 оборотов, после чего двигатель глохнет либо его сильно потряхивает, и обороты ХХ с трудом восстанавливаются. 2. Сильно затруднен холодный пуск двигателя, а при несвоевременном принятии мер и горячий. При попытке запустить двигатель приходится долго крутить стартером. Из выхлопной трубы уже пахнет бензином, а двигатель все не запускается. Но стоит слегка, на 2-10%, приоткрыть ДЗ, нажав на педаль газа, как происходит чудо, двигатель запускается, потраивая первые несколько секунд.

Причиной вышеперечисленных неисправностей служит смесь пропускаемых воздушным фильтром микрочастиц пыли и частиц масла, поступающих из системы вентиляции картерных газов. При эксплуатации а/м эта смесь постепенно оседает на внутренней поверхности ДП, в тех местах, где есть наибольшие завихрения воздуха. Т.е. сразу за ДЗ и на штоке РХХ. В результате со временем зарастает грязью тепловой зазор у ДЗ и уменьшается сечение байпасного канала РХХ.

Таким образом, в результате получаем следующее: сечение воздушных каналов уменьшается, состав смеси обогащается.

При скоплении грязи выше некоторого критического уровня, разного для каждого двигателя, когда система регулирования оборотов уже не может справиться с изменившимся из-за грязи проходным сечением в ДП (о котором ей к тому же ничего не известно), начинают проявляться характерные перебои.

Следует отметить, что на двигателях объемом 1,6 литра в связи с изменением каналов системы вентиляции картерных газов в ДП стало поступать в несколько раз больше паров масла. Что именно и каким образом там изменено, в данной статье не рассматривается.

Для справки: При диаметре отверстия 10 мм и расстоянии от штока РХХ до стенок отверстия 2 мм имеем кольцо для прохода воздуха, с внешним радиусом 5мм и внутренним 3мм. Площадь кольца = pR1І- pR2І = 3,14*5І-3,14*3І= 50,27ммІ. При наличии слоя грязи толщиной 0,25мм, при прочих равных имеем площадь кольца = 3,14*5І-3,14*3,5І=38,42 ммІ. Разница почти 34%. Т.е. вместо 14,7 состав смеси станет

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Необходимый инструмент

Для очистки дроссельной заслонки потребуется демонтировать узел с силового агрегата. Для этого понадобится подготовить следующий инструмент и материал:

Отсоединяем трубки и ослабляем хомуты

• крестовая отвёртка;
• пассатижи;
• рожковые и накидные ключи на 10, 12;
• торцевые головки на 10, 12 с трещоткой и удлинителем;
• сверло с диаметром 6 мм, дрель;
• болты размером 5х20 – 3 шт;
• используемая в силовом агрегате марка антифриза, в количестве 200 мл;
• прокладка клапана холостого хода (артикул 22215-7А680);
• жидкость для очистки дроссельной заслонки;
• WD-40.

Отсоединяем тросик педали газа, снимаем крышку фильтра

Нюансы эксплуатации двигателей 1nz fe

Несмотря на то что двигатели 1nz fe весьма надежны и долговечны, некоторые проблемы все же могут подстерегать автовладельцев. Если пробег автомобиля перевалил за сто пятидесятитысячную отметку, то угар моторного масла может быть весьма заметным. На тысячу километров будет требоваться доливка примерно трехсот грамм. И это при спокойной езде. Любителям высоких оборотов в аналогичной ситуации придется доливать еще больше. При более серьезных случаях, когда угар может достигать одного литра на тысячу пройденных километров, чаще всего требуется замена залегающих колец, а также задубевших маслосъемных колпачков.

На расход масла может оказывать влияние и его утечка. Чаще всего масло начинает пропускать задний сальник коленчатого вала. На автомобилях с большим пробегом уровень масла необходимо регулярно контролировать. Желательно всегда возить в багажнике не менее одного литра про запас.

Цепь привода газораспределительного механизма имеет ограниченный ресурс. В среднем он составляет около ста пятидесяти тысяч километров. Вместе с ней меняют и прочие элементы привода. Такие, как звездочки, натяжитель и направляющую.

Достаточно частой проблемой является неустойчивость холостых оборотов. В отдельных ситуациях к этому добавляются еще и ощутимые провалы на средних оборотах. Причина может скрываться в отложениях на стенках дроссельной заслонки, а также в загрязнении клапана холостого хода. Однако стоит помнить, что такие же симптомы могут сопутствовать не только загрязнению этих устройств, но и выходу их из строя. Поэтому прочистка может быть не всегда эффективной. Тем не менее начинать бороться с проблемой необходимо именно с нее, поскольку это не требует больших материальных или физических затрат. Времени вся процедура занимает немного.

Для начала стоит разобраться в том, как устроена дроссельная заслонка и понять принцип ее работы. Затем нужно запомнить алгоритм действий, которые необходимо совершить, выполняя ее очистку, а также очистку клапана холостого хода. После завершения процедуры прочистки необходимо выполнить адаптацию или обучение дроссельной заслонки. В противном случае обороты, как правило, будут завышенными. Процедуру обучения также довольно несложно выполнить самостоятельно. Не стоит опасаться, ведь в случае неудачи всегда можно будет воспользоваться услугами квалифицированных специалистов.

Дроссельная заслонка на двигателях 1nz fe

Механическая адаптация

С помощью указанной программы “Ваг-Ком” можно программно адаптировать лишь автомобили, выпущенные немецким концерном VAG. Для других же машин предусмотрены свои алгоритмы по выполнению адаптации дроссельной заслонки. Рассмотрим пример адаптации на популярном автомобиле Chevrolet Lacetti. Так, алгоритм адаптации будет следующим:

• включить зажигание на 5 секунд;
• выключить зажигание на 10 секунд;
• включить зажигание на 5 секунд;
• запустить двигатель на нейтрали (МКПП) или Park (АКПП);
• прогреть до 85 градусов по Цельсию (не газуя);
• включить кондиционер на 10 сек (если имеется);
• выключить кондиционер на 10 сек (если имеется);
• для АКПП: используйте стояночный тормоз, нажать педаль тормоза и перевести АКПП в положение D (drive);
• включить кондиционер на 10 секунд (если имеется);
• выключить кондиционер на 10 секунд (если имеется);
• выключить зажигание.

На других машинах манипуляции будут иметь схожий характер и не занимают много времени и усилий. Эксплуатации неисправной дроссельной заслонки на двигателе имеет печальные последствия в долгосрочной перспективе. В частности, при этом двигатель работает не в оптимальном режиме, страдает коробка передач, элементы цилиндро-поршневой группы.

Разгерметизация системы, то есть, возникновение подсоса воздуха может привести к некорректной работе двигателя. Для того чтобы найти места обозначенного подсоса, необходимо выполнить следующие действия:

• При помощи дизельного топлива пролить места установки форсунок.
• На работающем двигателе отсоединить датчик массового расхода воздуха (ДМРВ) от корпуса воздушного фильтра и прикрыть его рукой или другим предметом. После этого гофра должна немного съежиться в объеме. Если подсоса нет, то двигатель начнет «чихать» и в конечном итоге заглохнет. Если же этого не произошло — имеет место подсос воздуха в системе, и нужна дополнительная диагностика.
• Можно попробовать закрыть дроссельную заслонку рукой. Если подсоса нет — двигатель начнет захлебываться и заглохнет. Если он продолжает нормально работать — есть подсос воздуха.

Некоторые автовладельцы накачивают во впускной тракт избыточное давление воздуха со значением до 1,5 атмосфер. Далее с помощью мыльного раствора можно найти места разгерметизации системы.

Заслонка дроссельная Toyota Camry 40

При загрязнении дроссельной заслонки, ее работа нарушается, что может привести к поломке машины или даже ДТП.

Именно поэтому рекомендуется очищать заслонку не реже, чем один раз в год.

Давайте разберемся, как сменить или очистить данную деталь.

Описание и стоимость детали

Перед началом работы важно ознакомиться с назначением детали. Дроссельная заслонка представляет собой элемент впускной системы двигателя внутреннего сгорания

Деталь предназначена для контроля за поступлением воздуха в двигатель.

Она установлена между впускным коллектором и воздушным фильтром. Дроссельную заслонку также можно отчасти назвать воздушным клапаном. Если она открыта, то давление во впускной системе равно атмосферному.

На большинстве машин применяется именно механический привод на дроссельной заслонке (в том числе, и на машинах Тойота). Соответственно, привод обеспечивает взаимосвязь заслонки с педалью газа (используя металлический трос).

Корпус детали включен в систему охлаждения. При помощи патрубков происходит улавливание паров бензина, а также вентиляция картера.

Модуль состоит из электродвигателя, корпуса, дроссельной заслонки, редуктора и датчиков положения. Последние, в свою очередь, позволяют предотвратить множество поломок.

Средняя стоимость дроссельной заслонки в магазине автозапчастей варьируется от двух до пяти тысяч. Оригинальное изделие имеет цену 2500 рублей. Более дорогие варианты обладают лучшим качеством. При замене детали в салоне, стоимость возрастет на три-четыре тысячи.

Стоит заметить, что на машины разного года изготовления могут потребоваться разные заслонки. Перед покупкой проконсультируйтесь со специалистами или внимательно изучите материал по теме.

Очистка заслонки

Резон чистить деталь от загрязнений появляется тогда, когда заслонка не закрывается или закрывается не так, как предусмотрено. Но мы рекомендуем проводить эту процедуру не менее, чем раз в год. Она проста и не займет более двух часов.

Итак, чтобы очистить заслонку на Камри 40, автовладелец должен:

Снять минусовую клемму с АКБ.
Аккуратно снять АКБ.
Избавиться от воздушного фильтра, воздухозаборника и короба-контейнера.
Отсоединить датчик массового расхода воздуха и диффузоры от патрубка.
Снять с дроссельной заслонки фишку и патрубок.
На болты капнуть немного WD-40. MAF почистить, используя карбклинер

Обратите внимание, что при сильном загрязнении потребуется также почистить деталь от пыли вручную.
Отсоединив патрубки, открутить четыре болта и снять сетку. Желательно заранее протереть ее спиртом, так как карбклинер разъедает резиновые изделия.
Продув дроссель с обеих сторон, протереть его тряпочкой.
Собрав детали в обратном порядке, не забыть подсоединить плюсовую клемму первой.

Не забывайте, что неправильное подсоединение деталей может привести к фатальным неисправностям

Обрабатывая поверхности, обратите внимание, что некоторые очистители могут вызвать коррозию. Используя универсальный WD-40, вы избежите подобных проблем и полностью избавитесь от случайно попавшей внутрь пыли и грязи

Замена дроссельной заслонки на Toyota Camry 40

В некоторых случаях деталь требуется заменить. Поломка заслонки может быть вызвана ее старостью, механическим повреждением. Езда со сломанной дроссельной заслонкой не только неудобна, но и небезопасна. Впрочем, ее замена обычно не вызывает проблем и проводится за один-два часа.

1. Открыть капот и проверить деталь на наличие внешних повреждений. Именно при внешнем осмотре проще определить спектр работ. Возможно, что замена не потребуется, а ошибка была вызвана иной поломкой.
2. Снять короб воздушного фильтра. Не забывайте, что также необходимо убрать подводящий патрубок.
3. Открутить четыре винта, затем разъем для подключения проводов. После этого уже можно снять и сам дроссель.
4. После установки новой заслонки потребуется провести адаптацию (обучение) ДЗ. Чтобы сделать это максимально быстро и просто, включите зажигание на одну-две минуты (транспортное средство заводить не нужно), затем выключите.

На этом процесс ремонта заканчивается. Как было показано выше, он достаточно прост и не требует особых навыков. Но не забывайте, что все детали должны быть установлены в верном (обратном) порядке. Если вы сомневаетесь в своих силах, то лучше всего обратиться в салон. Специалисты не только подберут подходящую заслонку, но и выполнят ремонт в минимальные сроки.

Очистка заслонки

Резон чистить деталь от загрязнений появляется тогда, когда заслонка не закрывается или закрывается не так, как предусмотрено. Но мы рекомендуем проводить эту процедуру не менее, чем раз в год. Она проста и не займет более двух часов.

Итак, чтобы очистить заслонку на Камри 40, автовладелец должен:

Снять минусовую клемму с АКБ.
Аккуратно снять АКБ.
Избавиться от воздушного фильтра, воздухозаборника и короба-контейнера.
Отсоединить датчик массового расхода воздуха и диффузоры от патрубка.
Снять с дроссельной заслонки фишку и патрубок.
На болты капнуть немного WD-40. MAF почистить, используя карбклинер

Обратите внимание, что при сильном загрязнении потребуется также почистить деталь от пыли вручную.
Отсоединив патрубки, открутить четыре болта и снять сетку. Желательно заранее протереть ее спиртом, так как карбклинер разъедает резиновые изделия.
Продув дроссель с обеих сторон, протереть его тряпочкой.
Собрав детали в обратном порядке, не забыть подсоединить плюсовую клемму первой.

Не забывайте, что неправильное подсоединение деталей может привести к фатальным неисправностям

Обрабатывая поверхности, обратите внимание, что некоторые очистители могут вызвать коррозию. Используя универсальный WD-40, вы избежите подобных проблем и полностью избавитесь от случайно попавшей внутрь пыли и грязи

Двигатели 1nz fe

Эти моторы ставились на автомобили с двухтысячного по две тысячи седьмой год на многие автомобили японского концерна Тойота. Двигатели 1nz fe зарекомендовали себя как очень надежные, долговечные и беспроблемные устройства. Они представляют собой полуторалитровые силовые агрегаты со степенью сжатия десять с половиной к одному. Двигатели 1nz fe снабжены двумя распределительными валами. Каждый цилиндр имеет четыре клапана. На 1nz fe применена система изменения фаз газораспределения второго поколения.

Максимальная мощность достигается ими при шести тысячах оборотов в минуту. Она равняется ста девяти лошадиным силам. Блок цилиндров и его головка выполнены из алюминиевого сплава. Тонкостенные чугунные гильзы вплавлены в материал блока. Проведение капитального ремонта производителем не предусмотрено. Поршни являются легкосплавными. Для повышения долговечности на их юбку нанесено антифрикционное полимерное покрытие.

Двигатели 1nz fe

Привод газораспределительного механизма на двигателях 1nz fe снабжен однорядной роликовой цепью с восьмимиллиметровым шагом звеньев. Натягивает цепь специальный гидронатяжитель, который обладает храповым механизмом. Непосредственно на крышке цепи располагается масляный насос.

Профилактика

Во избежание заклинивания мотора и прочих неполадок следует выполнять ряд несложных рекомендаций:

• необходимо регулярно следить за уровнем и состоянием моторного масла, а также выполнять его своевременную замену. Кроме смазочного материала менять нужно и масляный фильтр;
• контроль уровня охлаждающей жидкости также убережёт от перегрева. Объём антифриза в расширительном бачке проверяется при холодном моторе;
• при постукиваниях в моторе или других посторонних звуках движение необходимо незамедлительно прекратить, не дожидаясь, что агрегат заглохнет самостоятельно.

Так, большинство причин, приводящих к заклиниванию элементов двигателя можно предупредить

Это нередкая проблема, но если уделять время уходу за автомобилем и обращать внимание на нехарактерное поведение агрегата, удастся избежать многих проблем

Источник

Как прочистить и промыть дроссельную заслонку?

04.04.2013

Промывка и чиста  как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу.  Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а  вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер)

Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3)

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри.  Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

1. плохой или нестабильный запуск двигателя «через раз»;
2. нестабильный холостой ход, плавают обороты;
3. при движении на малых скоростях, автомобиль подергивается;
4. провалы на холостом ходу, двигатель глохнет на холостых.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

• Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
• Тряпка.
• Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки,  берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

• Плоская, крестовая отвертка.
• Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
• Ватные палочки.
• Торцовый ключ на «13».
• 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется  перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Чистка водой

Почистить клапана от нагара, не разбирая двигатель, можно и с помощью дистиллированной воды. Для этого понадобится обычная медицинская капельница.

Производят очистку следующим образом:

1. Двигатель разогревается до 40-50 градусов.
2. Игла от капельницы подсоединяется к воздуховоду. Это можно сделать, просто проткнув резиновую трубку, а после замазав это место герметиком, а можно завести иглу под хомут, предварительно его ослабив.
3. Бутылку с водой располагают выше уровня иглы, чтобы обеспечить поступление воды в воздуховод на уровне 3-4 капли в минуту.
4. Заводят двигатель.

Для очистки таким способом понадобится 1,5-2 литра воды. Однако следует отметить, что не все положительно оценивают данный метод. Поэтому использовать его можно на свой страх и риск.

Описание и стоимость детали

Перед началом работы важно ознакомиться с назначением детали. Дроссельная заслонка представляет собой элемент впускной системы двигателя внутреннего сгорания. Деталь предназначена для контроля за поступлением воздуха в двигатель

Деталь предназначена для контроля за поступлением воздуха в двигатель.

Она установлена между впускным коллектором и воздушным фильтром. Дроссельную заслонку также можно отчасти назвать воздушным клапаном. Если она открыта, то давление во впускной системе равно атмосферному.

На большинстве машин применяется именно механический привод на дроссельной заслонке (в том числе, и на машинах Тойота). Соответственно, привод обеспечивает взаимосвязь заслонки с педалью газа (используя металлический трос).

Корпус детали включен в систему охлаждения. При помощи патрубков происходит улавливание паров бензина, а также вентиляция картера.

Модуль состоит из электродвигателя, корпуса, дроссельной заслонки, редуктора и датчиков положения. Последние, в свою очередь, позволяют предотвратить множество поломок.

Средняя стоимость дроссельной заслонки в магазине автозапчастей варьируется от двух до пяти тысяч. Оригинальное изделие имеет цену 2500 рублей. Более дорогие варианты обладают лучшим качеством. При замене детали в салоне, стоимость возрастет на три-четыре тысячи.

Стоит заметить, что на машины разного года изготовления могут потребоваться разные заслонки. Перед покупкой проконсультируйтесь со специалистами или внимательно изучите материал по теме.

Свечи. Их я тоже менял не так давно — поэтому не то.

Следующее, что пришло в голову — это дроссельная заслонка, вот об этом я и расскажу.

Суббота. Все красят яйца и готовятся к Пасхе, ну а я, вооружившись CARB CLEANER’ом и двумя старыми свечами зажигания, отправился на устранение неприятностей.

Благо опыт в чистке/разборке подобных узлов имеется — проблем на пути к целе не встретил. Далее процесс по порядку:

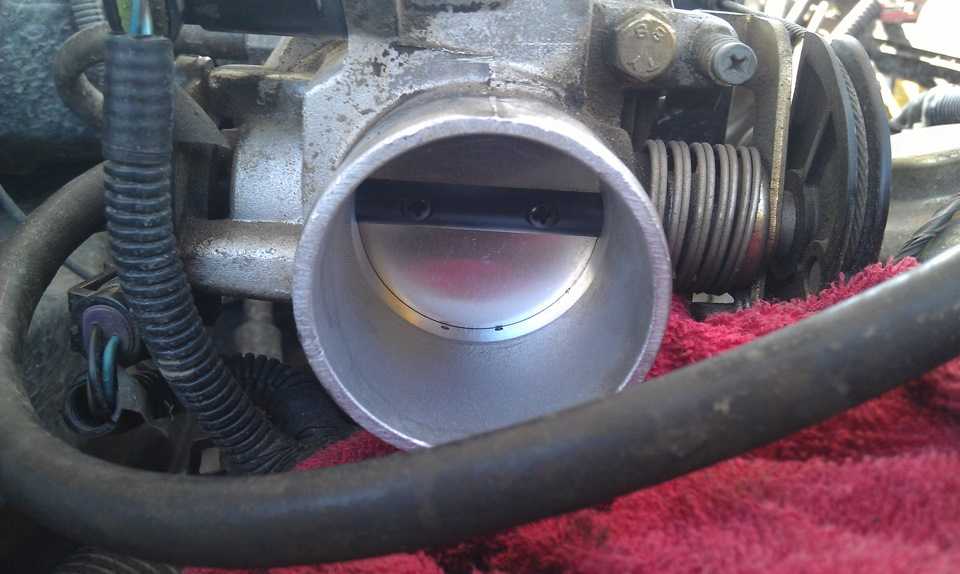

1) Снимаем накладку с крышки клапанов, отсоединяем ДМРВ и еще один штекер с датчика, расположенного рядом с ДМРВ. Это скорее всего датчик давления воздуха во впускном коллекторе. С этого же датчика снимаем два шланга. Они на зажимных хомутах, разжимаются руками (для удобства можно пометить их корректором или маркером, чтобы не запутаться). Затем крышку воздухана, газоотводный патрубок с распредвала и резиновый патрубок, идущий к самой дроссельной заслонке. На этом патрубке все хомуты болтовые, кроме хомута на дросселе. Его необходимо разжать плоскогубцами, он фиксирующийся, поэтому постоянно держать не придется. Стоит быть аккуратным, дабы не оторвать крепления и проводку. На эту процедуру ушло около 10-15 мин. После этого должно получиться вот так:

2) Снимаем шланг давления воздуха во впускном коллекторе. Снимаем штекер с заслонки и отверткой разжимаем крепление провода. Оно расположено на металлической пластине на одном из болтов крепления дросселя. На этой же пластине расположен фиксатор патрубка топливоподачи — его тоже аккуратно извлекаем. Затем снимаем трубку подачи воздуха для работы ДВС на холостом ходу (она резиновая без всяких хомутов). Прошло уже 25 мин. Получилось вот так:

3) Постепенно по диагонали ослабляем 4 болта крепления дросселя (головка на 12). К этому моменту двигатель должен остыть до приемлемой температуры, но лучше надеть кофту с рукавами, чтобы случайно не обжечься о крышку клапанов. Вот и 30 мин. пролетело.

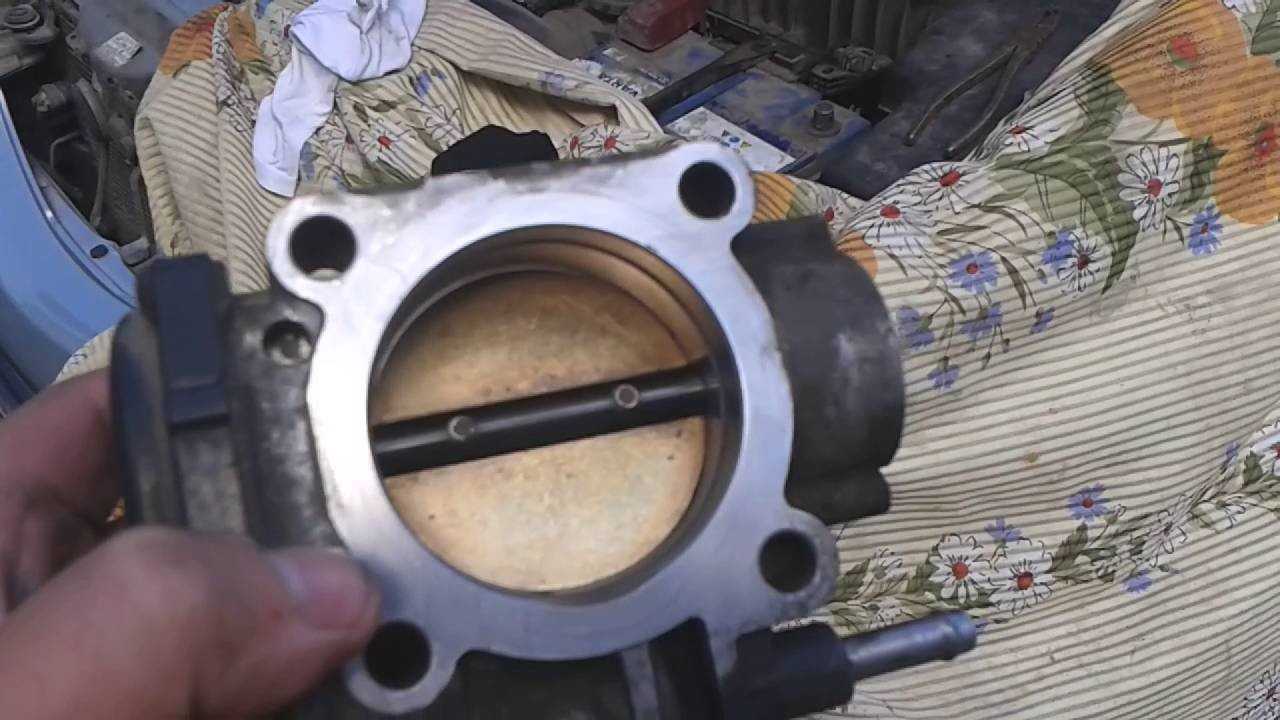

4) Берем плоскогубцы и заранее приготовленные две свечи зажигания. Они необходимы, чтобы заткнуть шланги подачи охл. жид. дросселя. Разжимаем и сдвигаем на шланг хомуты на обоих шлангах. Аккуратно извлекаем открученный дроссель с места его крепления, на сколько позволяет длина шлангов подачи охл. жид. После чего я снимал сначала шланг №1 и быстро затыкал его свечкой, затем, так же быстро, снимал и затыкал шланг №2. Прошло 35 мин.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Диагностика и ремонт4 августа 2019Почти каждый водитель слышал от сотрудника автомастерской рекомендацию о том, что необходимо почистить дроссельную заслонку. Опытные автолюбители, которые разбираются в строении автомобиля, поймут, о чем идет речь, ведь своевременная чистка данного устройства дает возможность не допускать сбои в работе двигателя. Остальным поможет наша статья, посвященная описанию данной детали и функциям, которые она выполняет.
