Мицубиси Лансер X

Пятиступенчатые механические коробки передач доступны для всех моторов, но имеют конструктивные отличия в зависимости от семейства двигателей. Для двигателей 4А (1.5 и 1.6) идет один агрегат, для 4B (1.8 и 2.0) — другой. При этом обе коробки надежны. Но убить можно всё, поэтому нерадивым владельцам на заметку: сейчас механика для Лансера на разборе дороже вариатора — 75 000 рублей. Установленный производителем интервал для замены масла в коробках — 105 000 км.

Четырехступенчатый классический автомат уже великовозрастный, зато неубиваемый. Он доступен для моторов 1.5 и 1.6. Сервисмены не смогли вспомнить слабых мест этой коробки. Масло рекомендуют менять не реже чем раз в 90 000 км.

СЛОВО ВЛАДЕЛЬЦУ

Мария Мишулина, Mitsubishi Lancer X (2008 год, 1,8 л, 143 л.с., 140 000 км)

— Lancer X я выбрала из-за внешности и по причине любви к японским машинам. У меня большой опыт общения с ними, включая праворульки. Автомобиль я купила в 2012 году — с пробегом 98 000 км и после двух владельцев.

До меня машину эксплуатировал мой знакомый, поэтому я была уверена в том, что ее состояние хорошее.

Искала машину именно с вариатором — мне нравится такая трансмиссия. К тому же у Лансера этого поколения не было других вариантов, сочетающих относительно мощный мотор и автомат. Знаю, что вариатор недолговечен и дорог в ремонте, потому и продала машину, когда пробег дошел до 140 000 км. Трансмиссия работала без нареканий, но рисковать не хотелось.

Автомобиль требовал только регламентного обслуживания с заменой расходников. Увы, не обошлось без ДТП. Повреждения передней части были несильными, но цены на оригинальные запчасти повергли в шок. Хорошо, что на Lancer всегда можно найти детали за вменяемые деньги на разборках.

Объективные минусы: посредственная шумоизоляция, низкое качество отделки салона и маленький багажник. В остальном Lancer меня устраивал, и я не согласна с расхожим мнением, что он сильно устарел.

СЛОВО ПРОДАВЦУ

Александр Булатов, менеджер по продажам автомобилей с пробегом компании «У Сервис+»

Lancer X радует высокой ликвидностью на вторичном рынке, при том что на фоне более свежих конкурентов он морально устарел. Возраст хорошо заметен по интерьеру: скучный дизайн, дешевые материалы, плохая шумоизоляция. Зато Lancer по-прежнему цепляет своей внешностью. Хороший спрос имеют все модификации. Lancer за адекватную цену ожидает своего покупателя максимум неделю. Самые востребованные — версии с моторами 1.8 и 2.0 и вариатором. Конечно, вариатор требует своевременного обслуживания и грамотной эксплуатации, но с ним в городе комфортнее.

Обратная сторона высокой ликвидности — повышенное внимание угонщиков и обилие мошеннических объявлений о продаже. Ориентируйтесь на цены официальных дилеров — так вы отсечете потенциально опасный сегмент предложений. В целом Lancer — надежный и интересный автомобиль

Не так уж сложно найти экземпляры в хорошем техническом состоянии даже с приличным пробегом. Однако, по моему мнению, десятое поколение несколько переоценено на вторичном рынке. Не стоит рассматривать машины дороже 400 000 рублей, ведь в пределах полумиллиона можно купить автомобили классом выше, например Ford Mondeo или Мазду 6

В целом Lancer — надежный и интересный автомобиль. Не так уж сложно найти экземпляры в хорошем техническом состоянии даже с приличным пробегом. Однако, по моему мнению, десятое поколение несколько переоценено на вторичном рынке. Не стоит рассматривать машины дороже 400 000 рублей, ведь в пределах полумиллиона можно купить автомобили классом выше, например Ford Mondeo или Мазду 6.

Lancer X зарекомендовал себя вполне надежным автомобилем, и стоимость его содержания приемлема. Не обошлось без опасных для кошелька модификаций, в первую очередь — с капризными трансмиссиями. За почти девять лет жизни в России модель собрала не самый большой ассортимент неисправностей.

Mitsubishi Lancer 4WD мотор Evo X 374Hp › Бортжурнал › Установка датчика дождя и датчика света. Замена лобового стекла.

Пришло время заменить лобовое стекло. Это последняя деталь в моем Лансере, которая еще ни разу не менялась. Но просто так заменить стекло, это не в моем стиле. Было принято решение сразу установить, не достающий в моем комплектации, датчик дождя и света.

Для установки датчика дождя и света нам понадобится:

1. Датчик света (8634A001, 8634A062).2. Декоративная накладка на датчик света (7630A022).3. Рычаг переключения положения стеклоочистителя с маркировкой Auto (8612A020, можно использовать от ASX и Outlander 8612A015).4. Стекло лобовое с площадкой для крепления датчика дождя\света (6102A306, 6102A483).5. Жгут проводов (8510a453).6. Новые дворники (я поставил DENSO DU-045L, DU-060L).7. Активация ETACS.

Рассмотрим все пункты по подробнее.

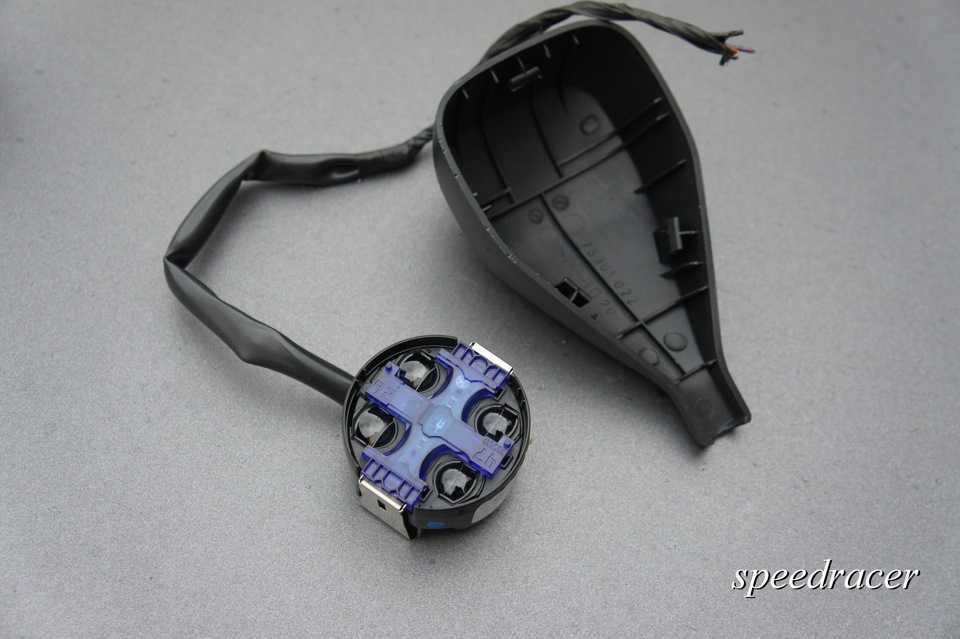

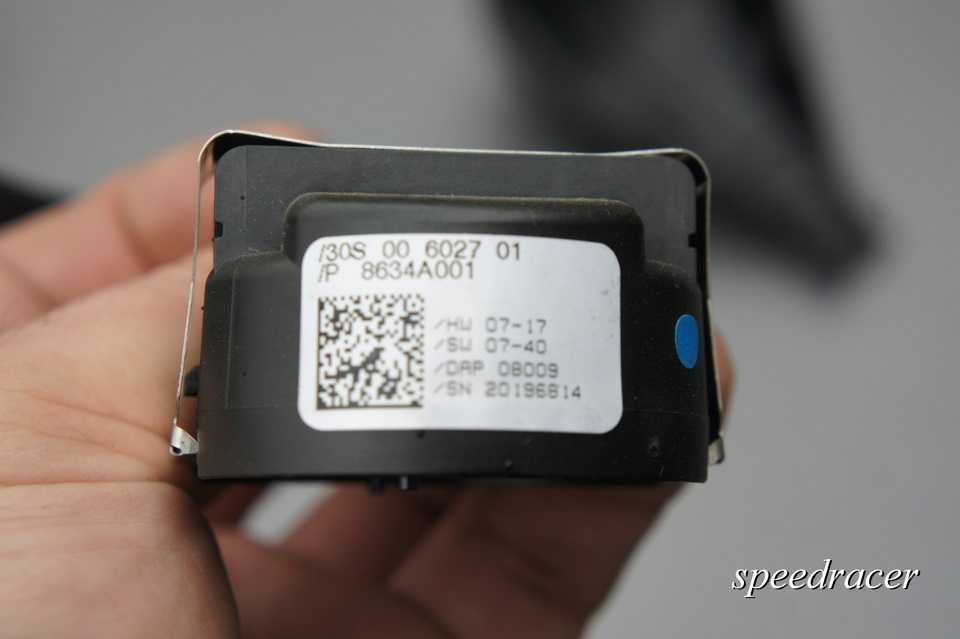

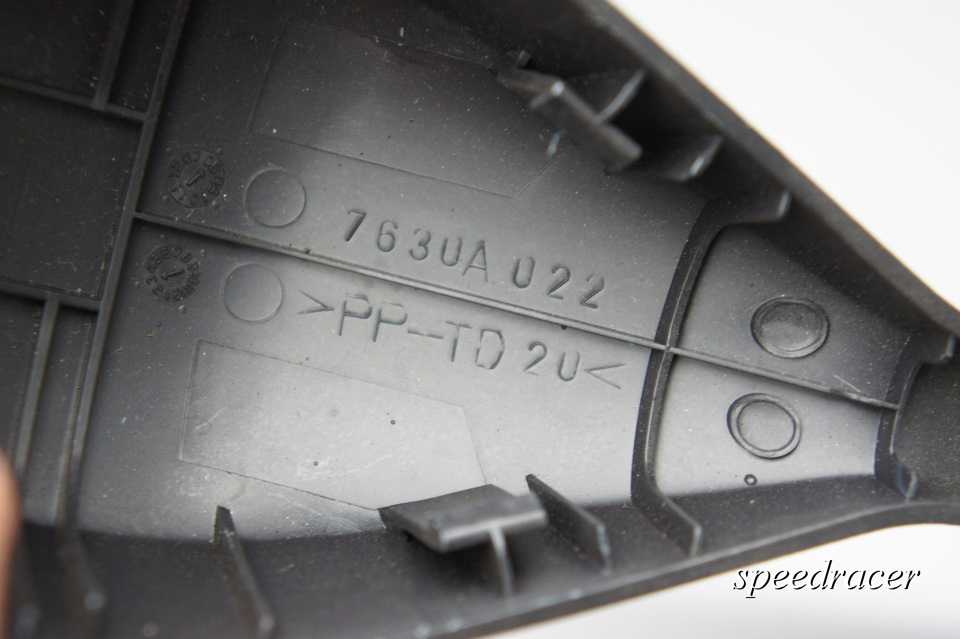

Датчик света и его декоративная накладка.

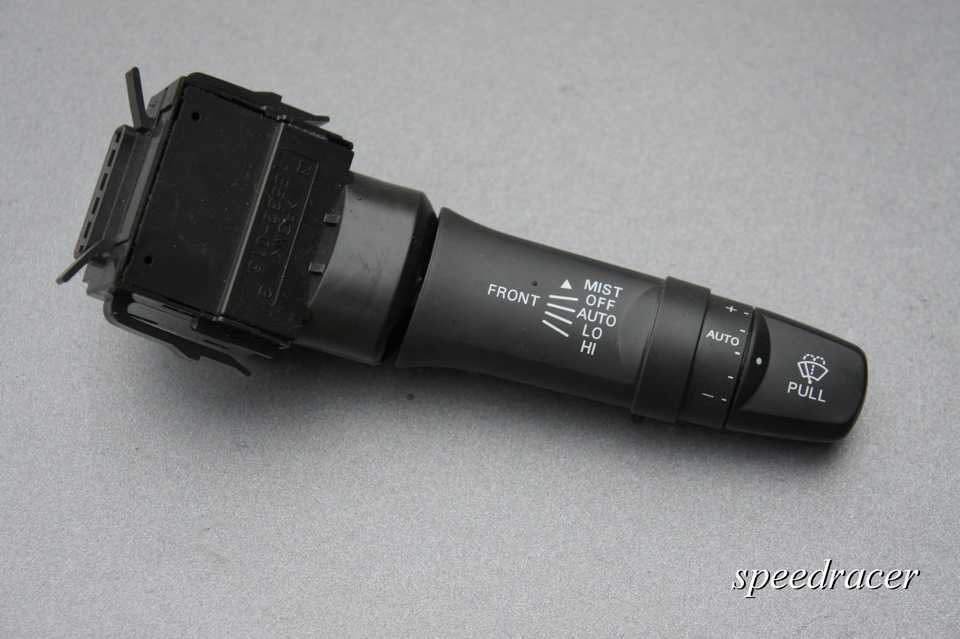

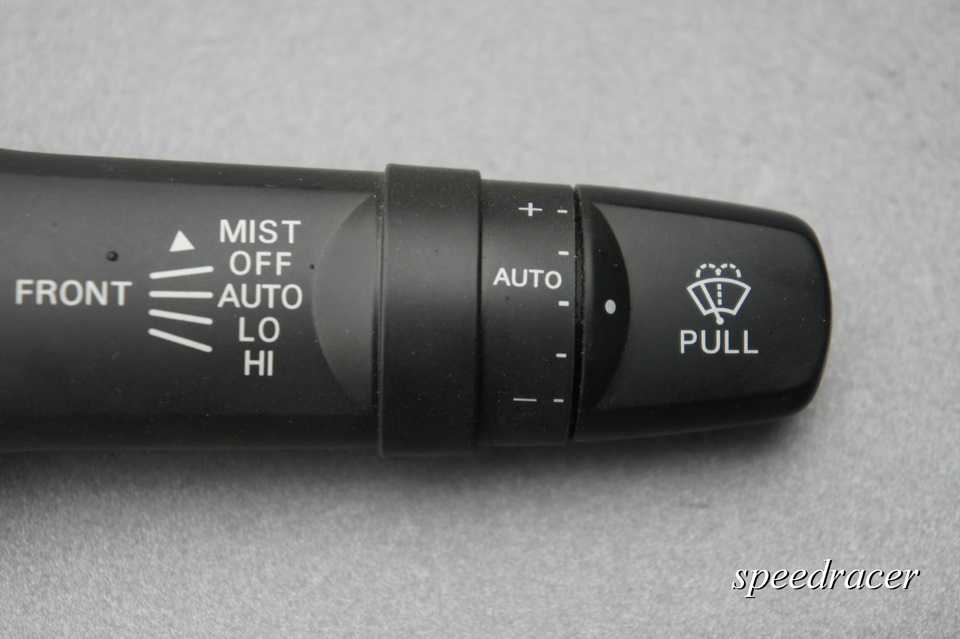

Рычаг переключения положения стеклоочистителя с маркировкой Auto.

В данном пункте можно сэкономить и оставить Ваш старый рычаг переключения, так как отличие рычагов только в нанесенной маркировке.

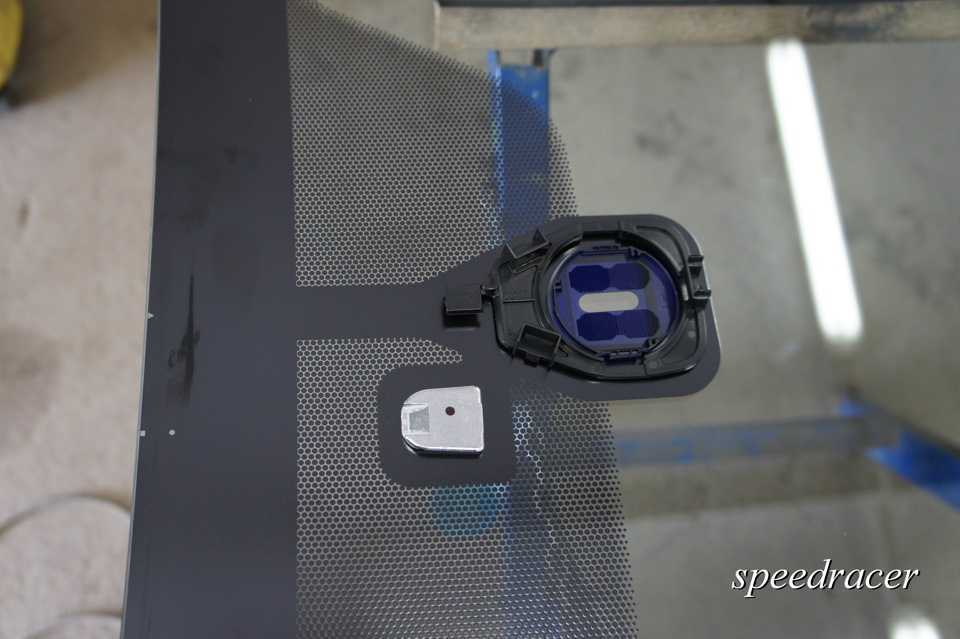

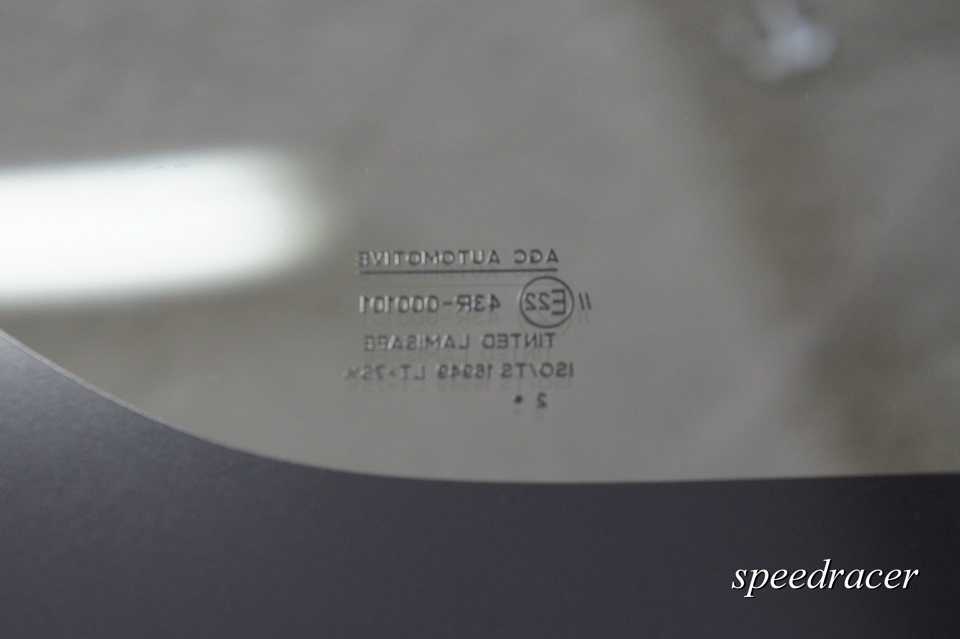

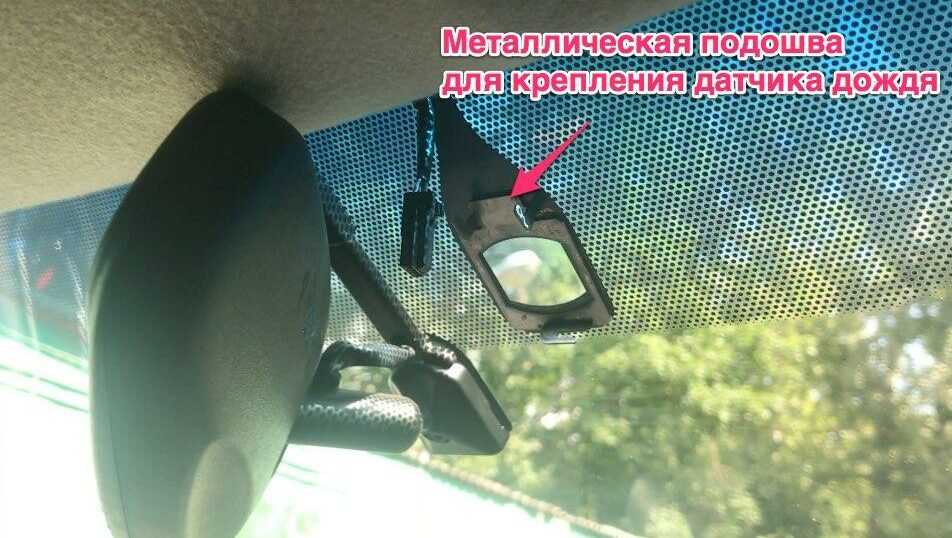

Стекло лобовое с площадкой для крепления датчика дождя\света.

Я выбрал, можно сказать, оригинальное стекло производства России изготовленное на оборудовании фирмы AGC (та же фирма, что у нас идет с завода изготовителя). Ценник на стекло не маленький, по этому хочется надеяться, что и качество будет соответствующее.

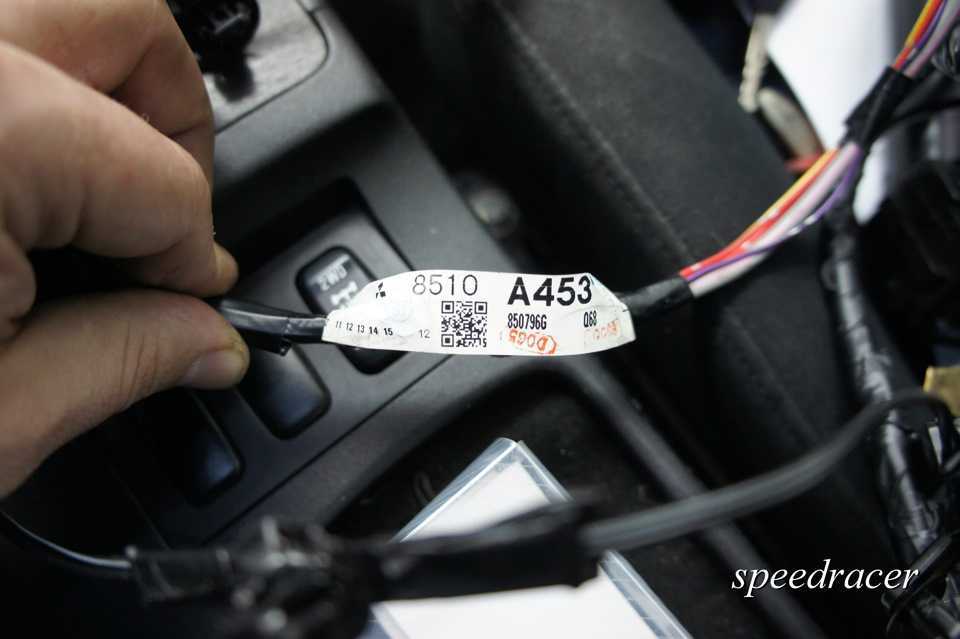

И здесь можно сэкономить. Не обязательно покупать весь жгут проводов. Можно воспользовавшись схемой, подключить необходимые провода от датчика дождя в ETACS.

На сегодняшний день перепробовав много разных дворников, я вернулся к самому достойному варианты.

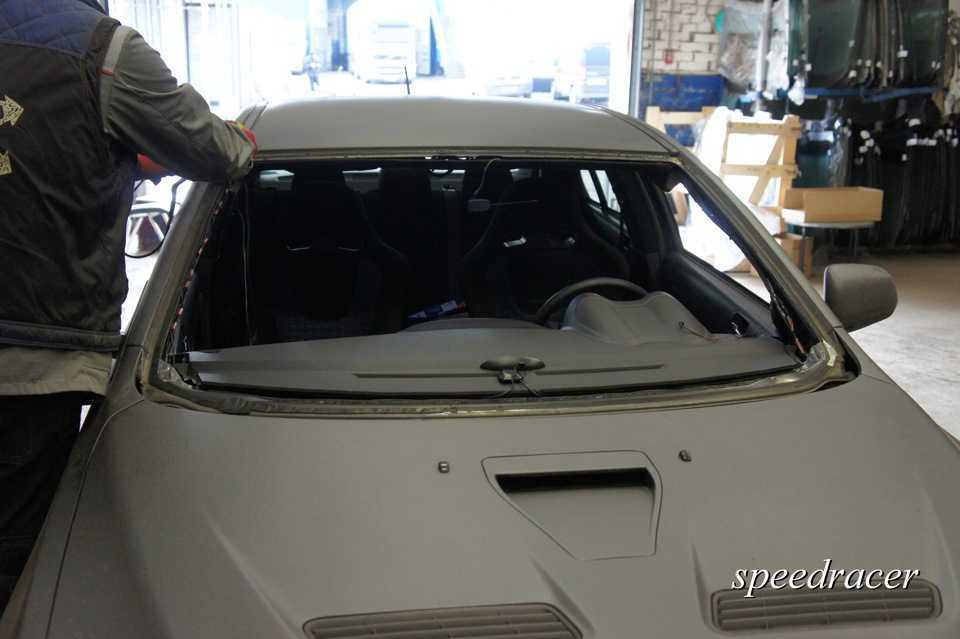

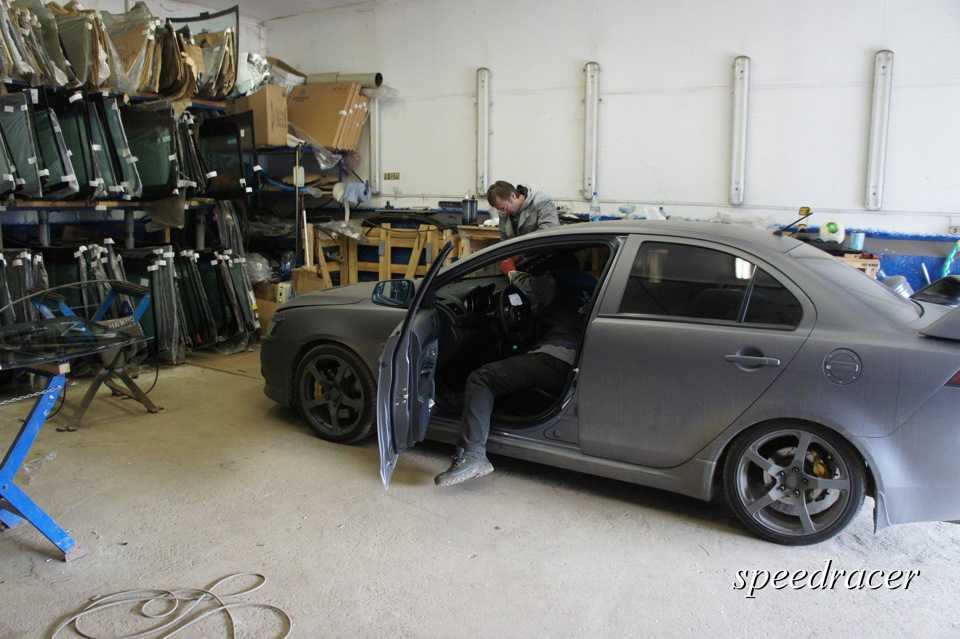

Вооружившись всем необходимым можно приступить к замене стекла. Я обратился к проверенным людям, с которыми сотрудничаю уже много лет. Качество их работы ни когда не вызывало сомнений.

Сам процесс удаления и вклейки стекла не долгий. Но рекомендую после, оставить машину в покое на пару часов. Ближайшие два дня, после установки стекла, желательно избегать мойки и не поднимать автомобиль на подъемнике в сервисе.

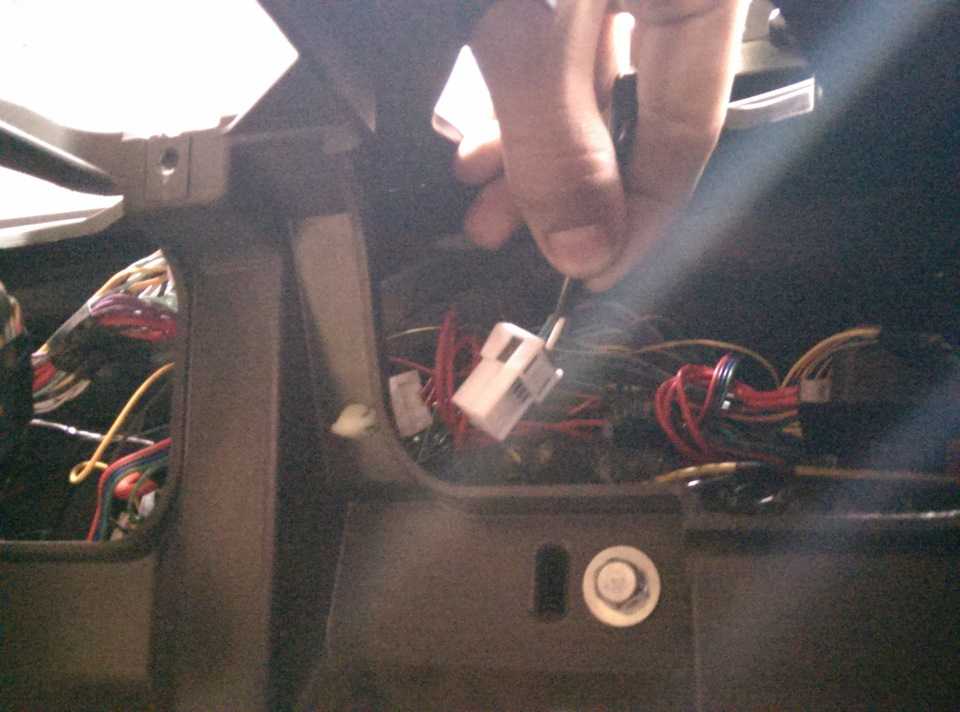

После замены стекла проводим новую проводку от датчика дождя к ETACS.

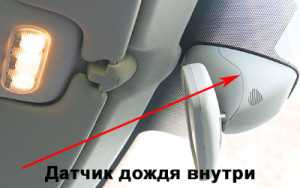

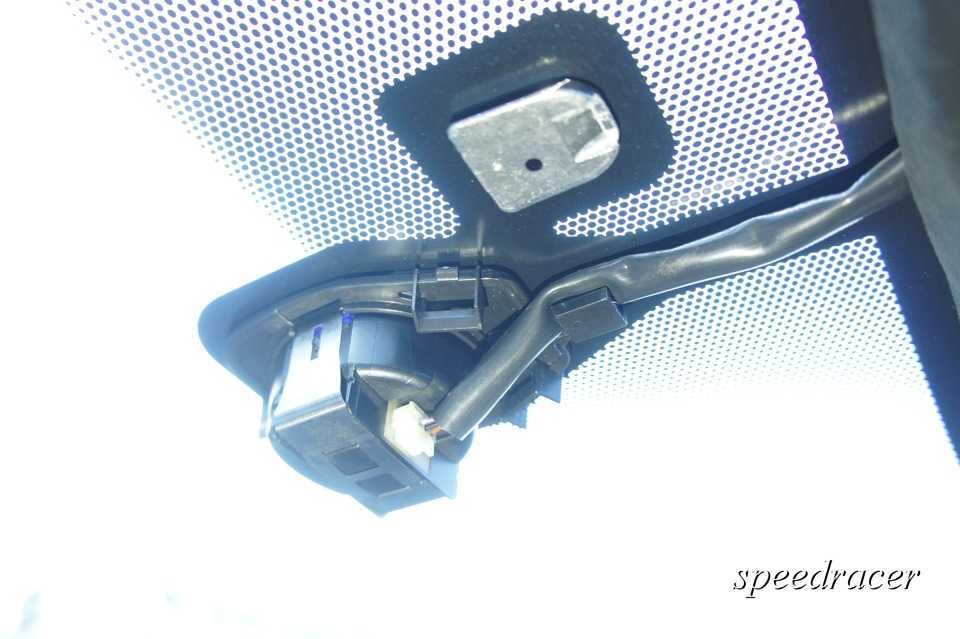

Устанавливаем датчик дождя на свое место.

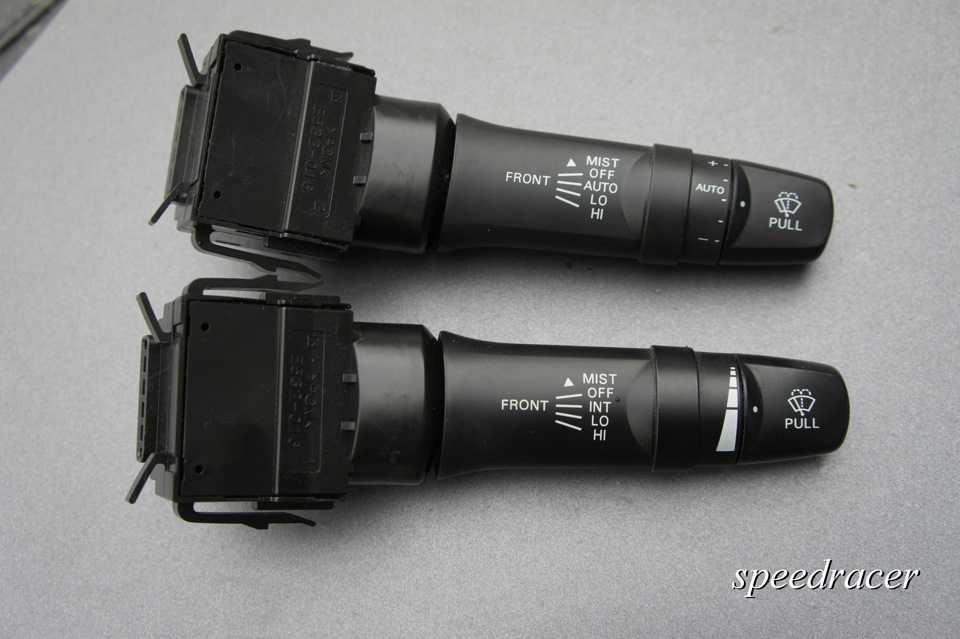

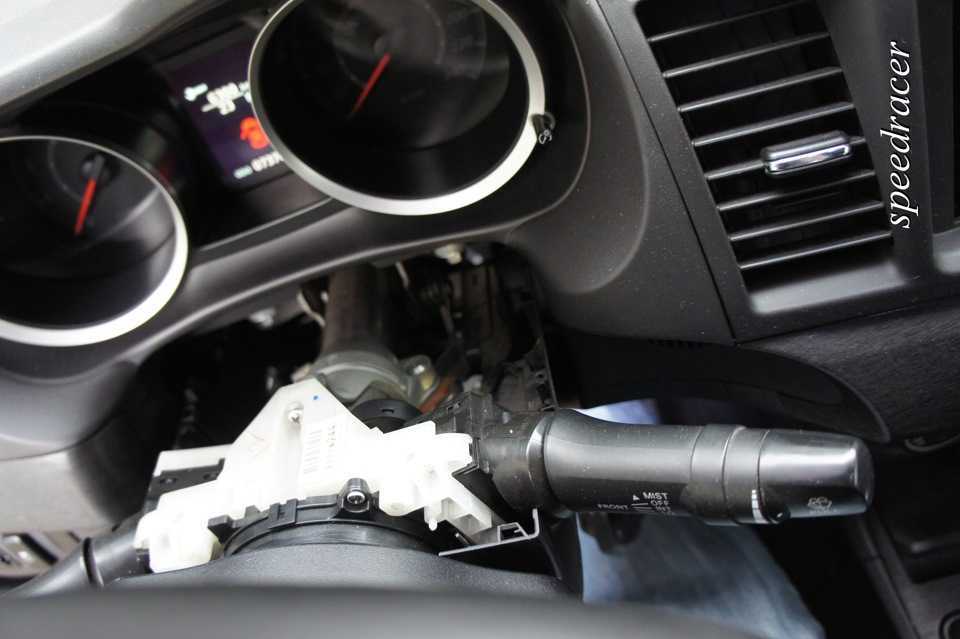

А так же меняем ручку переключения положения стеклоочистителя. Для этого я снял верхнюю часть кожуха рулевого колеса, и не снимая нижней части заменил ручку.

Ну и в заключении требуется активация функции датчика дождя в ETACS.Так как в моем случае первичная активация была еще до установки датчика дождя, то в итоге работать данная функция не захотела. За помощью я обратился к Артему (ZUX, LancerZ). Некоторые манипуляции с помощью MUT III, и все заработало.

Проверяем работоспособность датчика дождя.

Не могу Вам сказать, что датчик дождя очень необходимая функция в автомобиле. Но у меня были уже ранее автомобили с данной комфортной комплектацией. И я очень остался доволен. Так как мне неизбежно надо было менять лобовое стекло, то и добавить данный функционал было не лишним. Да и бонусом у меня появилась полноценная функция авто света. Ручка управления уже была установлена ранее при инсталляции омывателя фар.

Первые же выпавшие осадки мне доказали, что датчик дождя для меня очень удобен. Не надо все время переключать положение стеклоочистителя, что лишний раз не отвлекает от управления автомобилем. Я очень доволен. Ну а новое лобовое стекло придало машине новое состояние. Водитель как будто прозрел.

Всем спасибо за внимание. Берегите свои стекла, ведь от этого во многом зависит безопасность вождения. Источник

Источник

Назначение устройства

Почему датчик определения дождя можно отнести к средствам дополнительной безопасности? На включение «дворников» требуется определенное время, к тому же водитель на несколько секунд переключает сознание и внимание на эту операцию. За это время автомобиль проезжает несколько десятков метров фактически без контроля

А если прибавить к этому плохую видимость из-за капель на лобовом стекле, то уровень опасности становится еще выше.

• Представьте себе ситуацию, когда навстречу вам по мокрой дороге (без дождя, «дворники могут» не работать) проносится фура. Лобовое стекло мгновенно покрывается брызгами, видимость нулевая. Скорость 100 км/ч, вы не готовы к такому повороту событий. А если установлен датчик дождя в автомобиле, он тут же включит стеклоочистители, и видимость будет восстановлена.
• То же самое относится к датчикам света. Многие автострады имеют искусственное освещение по всей протяженности. Водители часто забывают включить внешнее освещение при наступлении сумерек. Это небезопасно: во-первых, автомобиль не видно (ДХО работают только впереди), во-вторых, при выезде с освещенного участка, вы внезапно попадаете в темноту с выключенными фарами. Или вы въезжаете в неосвещенный тоннель. После яркого солнца глаза долго адаптируются к уровню освещения.

При снижении уровня освещенности до определенного минимума, датчик света на лобовом стекле сам включит ближний свет.

Реальные и мифические недостатки

Как и любое устройство, датчик обладает достоинствами и недостатками. К недостаткам можно отнести несвоевременное включение дворников (достаточно нескольких капель для срабатывания, тем не менее, они должны обязательно попасть в зону действия датчика). При срабатывании дворников не всегда включается омыватель стекла, и грязь только размазывается, снижая видимость. Еще одним недостатком является запоздалое срабатывание, хотя этот эффект можно устранить с помощью настройки. К заблуждениям относится мнение, что датчик бесполезен в зимнее время года. Изучив принцип его работы, становится понятно, что его функции актуальны не только при дожде, но и при снеге.

Изучив принципы работы и пример установки, можно сказать, что датчики дождя заслуженно получили широкое распространение в автомобильной индустрии и являются важными составляющими безопасного вождения.

Принцип работы датчика дождя

Принцип работы датчика дождя достаточно прост. В ясную сухую погоду он имеет большое сопротивление, поэтому на его выходе формируется напряжение высокого уровня (5V), что соответствует значению 1023 на выходе АЦП (аналого-цифрового преобразователя) того аналогового контакта платы Arduino, к которому подключен датчик. Во время влажной погоды (дождя) сопротивление датчика уменьшается, следовательно, уменьшается и напряжение на выходе датчика.

Когда влажность очень сильная, сопротивление датчика будет равно его минимальному значению, поэтому и напряжение на выходе датчика будет приблизительно равно 0. Это значение напряжения 0V будет соответствовать значению 0 на выходе АЦП того аналогового контакта платы Arduino, к которому подключен датчик. Если же, к примеру, на выходе датчика будет напряжение 3V, то это будет соответствовать значению 613 на выходе АЦП контакта платы Arduino. Поэтому формула для расчета значения на выходе АЦП будет выглядеть следующим образом:

ADC = (analog voltage value X 1023)/5,

где analog voltage value – аналоговое значение напряжения на выходе датчика дождя.

Активация датчика дождя на Mitsubishi Лансер 10

Перед активацией, советую ознакомиться со статьей, где подробно рассмотрено как активировать скрытые функции и опции на Mitsubishi Лансер 10.

Для активации датчика дождя и света потребуется:
1. J2534 совместимый адаптер. Покупал тут: Аliexpress или тут Aliexpress

2. MMCodingWriter программа для скачивания и записи кодингов.
3. MUT Coding Mitsubishi программа для редактирования кодингов.
4. Ноутбук.

С 2021 года программа MUT Coding Mitsubishi стала платной, либо можете купить ее у разработчика, либо воспользоваться встроенным редактором в программе MMCoding Writer.

Обязательно делайте резервные копии оригинальных Variant и Custom кодингов!!!!!!!!!!!!!

В Variant кодинге находим пункты и активируем:

— RLS — — > Present (это актвация датчика дождя).

— Front wiper — — > Rain Sensitive (это зависимость от работы от датчика дождя).

— Auto Light Control — — > Low threshold (RLS)  (это активация датчика света, сначала включатся габариты, а как еще стемнеет ближний свет фар).

В Custom кодинге находим пункты и активируем:

— Front Wiper Operation — — > Rain Sensitive (это зависимость от работы от датчика дождя).

Также, в зависимости от вашего региона, вы можете настроить чувствительность датчика света в Custom кодинге в пункте Sensitivity for auto lamp.

Как правильно установить прибор?

Датчик дождя на автомобиль нужно устанавливать в несколько этапов

Ничего сложного в процессе нет, однако важно уделить внимание деталям. Это позволит избежать проблем в работе устройства

Правильная схема установки прибора выглядит таким образом:

1. Подключение держателя.
2. Нанесение специального геля.
3. Закрепление самого датчика.
4. Подключение прибора к машине.
5. Проверка установки.

Первый этап – самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле. Делается это с применением клея.

На второй стадии специальный гель наносится на две поверхности по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.

На следующем этапе прибор можно подсоединять к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный – это питание, он подсоединяется к системе управления «дворниками». Синий – заземление, его необходимо подсоединить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».

На последнем этапе проверяем правильность повторения вышеуказанного алгоритма.

Монтаж и эксплуатация устройства

Технология установки девайса несложная и позволяет производить его монтаж самостоятельно, не переплачивая за подобные услуги СТО. Для этого необходимо просто следовать подробной и понятной инструкции управления сенсором, а также полученным при покупке прибора, рекомендациям по налаживанию его работы. Принцип крепления датчика следующий:

Открыть монтажный блок слева от руля водителя.
Снять крышку для доступа к предохранителям блока реле.
В верхнем левом углу блока вместо штатного реле установить сенсор.
На лобовое стекло приклеить держатель прибора. Для этого используется специальный гель для датчика дождя, который наносится на рабочие зоны корпуса устройства

Здесь стоит помнить о важном моменте — между стеклом автомобиля и сенсорным прибором не должно быть просветов или пузырьков воздуха.
Провести под обшивкой провода от датчика к блоку реле.
Подключить и проверить функциональность прибора.

При монтаже датчика особое внимание уделяется типу автомобильного стекла. Однако, как правило, для крепления такого сенсорного регулятора подходят любые ветровые стекла, даже с верхней тонировкой

Помните, что только грамотная установка датчика дождя способна сделать процесс управления автомобилем удобным и безопасным!

Кроме того, важным моментом в использовании девайса являются его эксплуатационные особенности. Несмотря на всю свою простоту, управление датчиком имеет определенные нюансы:

1. Если устройство применяется вместо стационарного реле, перед использованием оно должно быть активизировано. Для этого достаточно вручную задействовать первый режим дворников.
2. В целях безопасности омывание стекла осуществляется вручную. А вот последующая очистка уже производится датчиком.
3. При автоматической регулировке дворников датчиком дождя всегда имеется возможность перехода на ручное управление.
4. Настройку и калибровку устройства производится заранее, до движения автомобиля.
5. При сухой погоде целесообразнее использовать ручное регулирование датчиком, так как девайс неспособен точно распознавать погоду и может вхолостую реагировать на преломление излучения светодиодов.

Автономность устройства позволяет отключать сенсор в нужный момент, включая неисправность прибора, и переходить на обычное штатное реле без ущерба для функциональности автомобильного механизма.

Как включить датчик

Заводской датчик

Датчик активизируется лишь в том случае, когда дворники включены на первое положение. Далее датчик сам распознает и включается, увеличивая или уменьшая скорость работы дворников. Второе и третье положения остаются неизменными.

Ручное управление должно быть обязательно, так как бывают разные ситуации. К примеру, брызги от лужи могут попасть на сторону водителя, не охватив зону датчика и пассажира. Или вы могли сесть в машину утром и заметить «подарок» от голубей.В сухую погоду рекомендуем отключать датчик дождя, так как он может ложно срабатывать. К примеру, при появлении насекомых в зоне действия датчика, пуха, листьев. Иногда даже тень вызывает срабатывание дворников.

Рассмотрим два типа современных датчиков, которые широко распространены на российском рынке. Первая система работает на базе импортного микропроцессора, а вторая изготовлена российскими специалистами

Принцип работы датчика

Принцип работы датчика дождя Многие считают, что датчик дождя реагирует на капли воды. Это утверждение в корне не верно. Принцип работы этого устройства основывается на отправке и обратном приеме сигнала. Луч, который фокусирует датчик, при сырой погоде передается обратно с другой скоростью. На основании разницы данных датчик с помощью специальной платы передает сигнал на основные устройства автомобиля. Это могут быть дворники, омыватель стекла, фары или климат контроль. После получения команды с датчика эти устройства начинают работать без участия водителя. С датчиком света все просто – фотоэлемент непрерывно фиксирует объем света попадающий на него и если этот объем недостаточный, проще говоря на улице темнеет и видимость ухудшается – ближний свет фар автоматически включится. Также он включится при въезде в туннель, а на выезде из него спустя небольшое время отключится, так как баланс света восстановится.

Стоит отметить, что не всегда датчик срабатывает идеально вовремя, иногда может опоздать и придется срочно включать дворники вручную, либо наоборот – включить слишком частый режим работы дворников при слабом дожде. Но как правило на большинстве автомобилей эта проблема не проявляется часто или очень сильно мешает вождению.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Мне нравится2Не нравится

Перепиновка трехрядного разъема для ASC на Mitsubishi Лансер 10

Когда вы откройте двухрядный разъем, перед вами будет 15 проводов. Эти провода необходимо из двухрядного разъема блока АБС перекинуть в трехрядный разъем. И добавить 4 провода от g-сенсора и 1 провод питания гидроблока.

Разбираем разъемы, снимаем верхнюю крышку, отщелкиваем белый фиксатор пинов, сами пины держат небольшие держатели, их необходимо отгибать иголкой или тонкой отверткой, после чего пины вынимаются без проблем.

Пины в трехрядный разъем переносим по следующей схеме:
Пины 1 и 14 двухрядного разъема – это масса
– переносим пин 1 в пин 47 и пин 14 в пин 16.
Пины 13 и 26 двухрядного разъема  – это питание мотора и клапанов в блоке
– переносим пин 13 в пин 1 и пин 26 в пин 32.
Пины 4 и 6 двухрядного разъема – это CAN шина
— переносим Пин 4 в пин 12 и пин 6 в пин 13.
Пин 7 двухрядного разъема это управление IGN 1
– переносим пин 7 в пин 8.
Пин 15 и 16 двухрядного разъема – это Датчик заднего правого колеса
– переносим пин 15 в пин 42 и пин 16 в пин 43.
Пины 18 и 19 двухрядного разъема –это Датчик переднего левого колеса
– переносим пин 18 в пин 45 и пин 19 в пин 46.
Пины 21 и 22 двухрядного разъема – это Датчик переднего правого колеса
– переносим пин 21 в пин 33 и пин 22 в пин 34.
Пины 24 и 25 двухрядного разъема – это Датчик заднего левого колеса
– переносим пин 24 в пин 36 и пин 25 в пин 37.


Далее добавляем в трехрядный разъем 4 провода от g-сенсора, так как g-сенсор нового образца, то и разъем также нового образца с 4 пинами. Нумерацию делаю произвольную, ориентир защелка справа.
Пин 1 g-сенсора подключаем в пин 29 трехрядного разъема.
Пин 2 g-сенсора подключаем в пин 19 трехрядного разъема.
Пин 3 g-сенсора подключаем в пин 18 трехрядного разъема.
Пин 4 g-сенсора подключаем в пин 22 трехрядного разъема.

Также у вас может быть g-сенсор старого образца, на нем будет 6 пиновый разъем, подключение тут аналогичное, ориентируйтесь по цвету проводов.


И подключаем в трехрядный разъем последний провод, питание от блока ЕТАКС с разъема с-315 пин 4 – подключаем в пин 2 трехрядного разъема. И вот только теперь этот провод можно подключать в разъем с-315 пин 4 блока етакс.

Защелкиваем фиксатор пинов, укладываем аккуратно провода и подключаем разъем к гидроблоку.

После финальной установки системы курсовой устойчивости, обязательно прокачиваем тормоза по стандартной схеме: прокачиваем правое заднее, потом левое переднее, далее левое заднее, и правое переднее.

Обязательно в процессе проверяйте уровень тормозной жидкости в бачке, по мере снижения – доливайте новую.

Почему не работает датчик дождя

Сам сенсор датчика дождя является простым и надежным устройством. Его отказы и некорректная работа чаще всего связаны с лобовым стеклом или управляющей электроникой. Замена датчика может потребоваться только в случае физического повреждения или выхода из строя контроллера из-за перепада напряжения в бортсети.

Наиболее вероятные причины, по которым перестает работать датчик дождя, перечислены в таблице.

Если датчик дождя самопроизвольно срабатывает на мойке – убедитесь, что зажигание автомобиля выключено, ключ извлечен из замка. Если проблема не устранена – следует искать проблемы с проводкой и/или электроникой.
