Стартер зил-130: конструкция, принцип работы, схема подключения

Особенности механизма

Какой тип стартера устанавливается на ЗИЛ-130? На советские грузовики всегда устанавливались механизмы редукторного типа. Не исключением стал и автомобиль ЗИЛ-130. Редукторный стартер включает в себя планетарный редуктор, который состоит из нескольких шестерне.

Все они помещаются в корпусе механизма. благодаря планетарному редуктору увеличивается усилие крутящего момента, необходимое для того, чтобы провернуть вал. Чем примечателен такой тип стартеров? Редукторный механизм имеет больший коэффициент производительности. Также он меньше потребляет тока при холодном запуске мотора. Редукторный стартер, устанавливаемый на ЗИЛ-130, имеет компактные габаритные размеры. При этом он сохраняет все эксплуатационные характеристики в случае падения пускового тока аккумуляторной батареи.

Разборка и дефектовка

Стартер Зил-130 разбирается в следующей последовательности:

• отворачивается крепление реле;
• снимается кожух;
• отделяется реле, прикреплённое к стартеру ярмом;
• вынимаются щётки из держателя;
• отворачиваются стяжные шпильки;
• демонтируется крышка;
• снимается корпус электродвигателя;
• отворачивается рычажная ось с рычагом;
• вынимается ротор вкупе с приводом;
• снимается якорь с вала;
• отсоединяется диск с контактами.

После этого нужно переходить к непосредственной проверке деталей. Все основные компоненты обязаны быть подвергнуты тщательному осмотру.

1. Заусеницы и другие неровности шеек валов убираются чисткой и шлифованием. Проверка на взаимное биение должно показать не более 0,1 мм.
2. Ламели коллектора также не должны иметь заусениц, неровностей, подгаров. Если поверхность загрязнена маслом или другими частичками, то очищается тряпкой, смоченной в бензине. Мелкие неровности устраняются шкуркой, значительные — проточкой.
3. Изношенные втулки опор вала должны быть заменены. Надо их выпрессовать и поставить новые меднографитные. Последние должны быть хорошо просушены в течение часа, а затем пропитаны смазкой.
4. Щётки не должны заедать во время перемещения, свободно ходить. Надо также измерить их высоту — не менее 8-10 мм. Изношенные щётки обязательно заменить. С помощью специального прибора измерения силы проверить момент прижатия щёток к коллектору. Показатель должен быть в пределах 10-14 Н. Также следует проверять затяжку винтов, фиксирующих концы щёточных канатиков к держателям. Если надо — крепко затянуть.
5. Привод обязан легко ходить по стержням роторного вала. Лучше очистить их от грязи, смазать автолом.
6. Внутренняя часть кожуха реле должна быть чистой. Обязательно ревизировать контактную систему. Убедиться, что диск расположен свободно на штоке роторного реле. Болты выкрутить, при значительном подгаре — очистить абразивной бумагой. Также на них не должно быть каких-либо неровностей.

Статья в тему: Как устранить неисправности в подогреве сидений?

Тестирование электрической составляющей осуществляется на ППЯ-5. Это трансформатор с индикатором и шкалой. Установлен он в коробке, напряжение получает от сети переменного тока. Ротор стартера надо положить сначала на призмы прибора, затем только его включить. Иначе это приведёт к сгоранию обмоток трансформатора.

Ниже приводится порядок проведения теста.

• В первую очередь надо проверять на наличие пробоев: один конец контактного щупа приложить к оси ротора, другим — поочерёдно пройтись по всем ламелям коллектора. Если имеется замыкание на массу, индикатор прибора загорится. Можно также определить точное место замыкания, используя разницу отклонений стрелки на шкале ППЯ в момент прикладывания щупа к поверхностям ламелей.
• Затем проверяется наличие межвиткового замыкания. Это делается с помощью омметра. Но также возможно определить по увеличению температуры прибора. Обмотку ставят на накладку, затем помещают в трансформатор, включают прибор. Если в течение 5 минут обмотка не нагреется, КЗ нет.

Сборка стартера проводится в обратной последовательности. Для большего удобства установки вального стопора, рекомендуется использовать специальную оправку.

Устройство

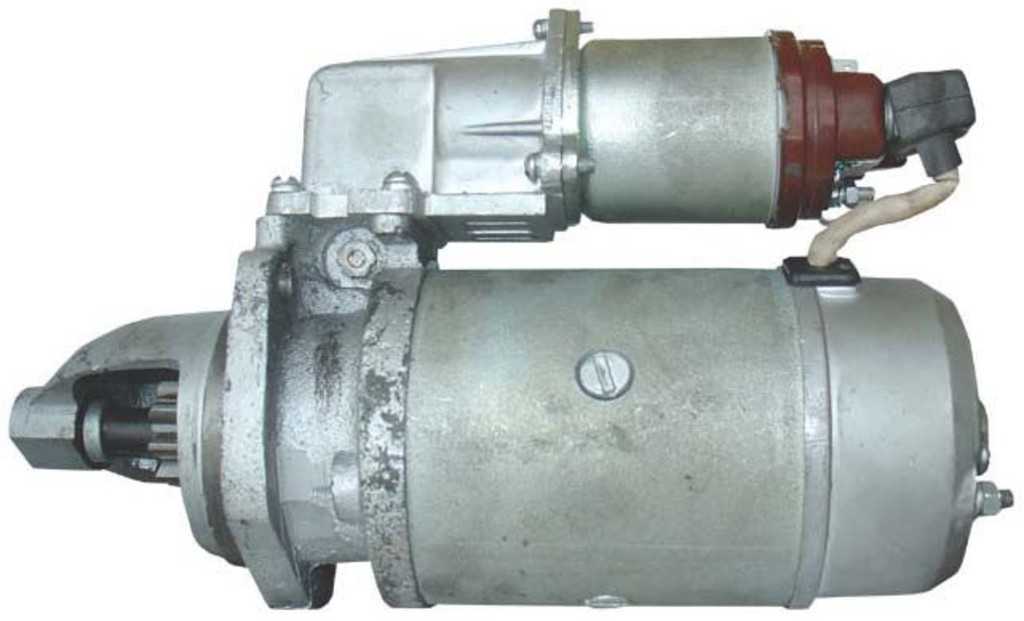

Конструктивно стартер КамАЗа представляет собой электрический двигатель с тяговым реле и механическим приводом. Устанавливается данный механизм на картере маховика (находится с левой стороны двигателя). Крепится он на трех болтах со шпильками.

В основе механизма лежит 4-полюсный электродвигатель с последовательным возбуждением. Также в конструкцию стартера входят следующие элементы:

Все это объединено в металлический корпус. Внешне стартер КамАЗа выглядит так, как показано на фото ниже.

Все катушки пропитываются специальным лаком и дополнительно оплетаются хлопчатобумажной лентой. Витки изолируются кабельной бумагой.

Выбор среди аналогов

Оригинальное устройство стоит порядка 10 тыс. рублей. Маркируется деталь артикулом СТ230К4-3708000. Встречаются и подделки, поэтому надо внимательно осматривать корпус стартера на наличие посторонних надписей, повреждений, несоответствий.

За гораздо меньшую сумму денег можно приобрести аналоги. Они не сильно отличаются по техническим характеристикам. Например, Pekar 230K43708000 можно купить за 7 тыс. рублей. Но выбор заменителей не так широк, как хотелось бы. Зил-130 модель устаревшая, этим данный факт и объясняется. Есть также вариант приобретения работоспособного б/у изделия.

Выбор комплектующих

Оригинальный стартер для автомобиля ЗИЛ-130 обойдется владельцу транспортного средства в 9-10 тысяч рублей. Деталь маркируется заводским номером СТ230К4-3708000. Чтобы не наткнуться на подделку, внимательно осмотрите стартер на наличие повреждений, посторонних надписей.

Если вас не устраивает стоимость оригинальной детали, рассмотрите вариант с покупкой аналогов. Они не сильно отличаются по эксплуатационным характеристикам, но стоят на 20-40% дешевле.

Например, выпуском аналогов занимается компания Pekar. Стартер под артикулом 230K43708000 стоит порядка 7,5 тысяч рублей и отличается высоким качеством. Так как ЗИЛ 130 – уже устаревшая модель грузовика, найти более дешевые варианты будет сложно. Впрочем, всегда можно рассмотреть вариант покупки б/у стартера с рук. Главное – удостовериться в его работспособности.

Обслуживание

Рекомендуется проводить обслуживание стартера каждое второе ТО. Вот какие операции надо осуществлять в этот период:

• продувать демонтированный стартер мощной струёй воздуха, чтобы очистить от скопившейся пыли и грязи — либо надо чистить в разобранном состоянии;
• осматривать коллектор, рабочая поверхность которого не должна иметь прогаров или дефектов;
• проверять щётки — должны свободно передвигаться;
• диагностировать контакты реле;
• проверять перемещение привода по валу ротора.

Проверка стендом

Чтобы грамотно протестировать стартер, его надо вначале подключить к стенду без нагрузки. Время проверки не должно превышать одной минуты. Если величина тока не будет соответствовать нормам, пусковое устройство придётся разбирать.

1 – стартер в сборе; 2 – щиток стартера; 3 – реле включения стартера; 4 – выключатель зажигания; 5 – шпилька стяжная; 6 – крышка со стороны коллектора; 7 – шайба; 8 – пружина щетки; 9 – траверса в сборе; 10 – щеткодержатель; 11, 12 – катушка полюсов в сборе; 13 – коллектор; 14 – якорь; 15 – подшипник; 16 – шайба; 17 – чашка; 18, 19 – пружины; 20 – направляющая втулка с шестерней; 21 – втулка отводки; 22 – диск контактный; 23 – винт полюса; 24 – корпус стартера в сборе; 25 – реле стартера в сборе; 26 – защитный кожух; 27 – прокладка; 28 – рычаг в сборе; 29 – крышка со стороны привода; 30 – вкладыш; 31 – фильц; 32 – заглушка; 33 – контактные болты; 34 – прокладка изоляционная; 35 – контакт гибкий.

Статья в тему: Признаки раннего или позднего зажигания на бензиновых и дизельных двигателях

Другой способ — испытание в режиме холостого хода. Стартер крепится на стенде, затем подключается к АКБ. Включается электродвигатель максимум на 1 минуту. В процессе теста нужно определить частоту вращения ротора и величину потребляемого напряжения — тахометр в помощь. Значения, полученные в ходе проверки, обязаны соответствовать нормам.

В противном случае это укажет на задевание и перекосы вала, а также на аметрию между ротором и полюсами. А вот чрезмерно высокий ток — свидетельство КЗ. Также причиной малой амплитуды вращения стартера Зил-130 может стать слабое соединение клемм в электроцепи или недостаточный прижим щёток.

Следующий этап — диагностика вторичного реле. Оно должно активироваться в границах 7-8 В и отключаться на отметках 3-4 В. Наконец, электродвигатель подвергают тесту под нагрузкой при целиком застопорённом роторе. При этом определяется ампераж и количество оборотов, развиваемых стартером.

Навигация по записям

Снять корпус. Отвернуть три болта и снять тяговое реле с крышки.

При этом якорь тягового реле должен остаться на рычаге привода. Вынуть резиновый уплотнитель рычага. Снять с рычага якорь тягового реле. Вывернуть ось рычага. Вынуть якорь из крышки со стороны привода.

Замена стартера Audi 100 C4

Снять рычаг привода. Сбить через оправку удерживающее кольцо в сторону якоря. Снять стопорное кольцо, установленное под удерживающим кольцом.

Снять с вала якоря привод стартера в сборе. У стартера Bosch 1,1kW снять редуктор. Собрать стартер в обратном порядке, при этом следует установить audi 100 стартер стопорное кольцо, а также смазать трущиеся поверхности деталей.

Проверка, осмотр и дефектовка деталей стартера Очистить все детали стартера. Замена стартера Audi C4 Составные части стартера: Магнитный пускатель. Клемма 30 соединение с аккумулятором 3.

Клемма 50 к системе зажигания. Шестерня привода.

Зарядка аккумулятора — слабая батарея может audi 100 стартер выдать необходимый заряд. Клеммные соединения проводки — плохой контакт первый враг адекватной работы. Механические повреждения силовых кабелей — через поврежденную изоляцию может происходить утечка тока.

Подгорание контактной группы в замке зажигания — маленькая, хрупкая деталь, требующая аккуратного обращения.

При отсутствии видимых поломок, нужно демонтировать audi 100 стартер и выполнить его переборку. Основных причин всего три: Зависшие или изношенные щетки коллектора — разработать или заменить самая частая неприятность.

Неисправность тягового реле — только замена. Износ коллектора якоря — полная замена якоря. Причины поломок Причин поломок аппарата совсем немного, ниже представлены основные: Замена стартера своими руками На просторах интернета имеется множество audi 100 стартер о том, где находится стартер Ауди С4, а ответ прост — узел следует искать под генератором двигателя.

Стартер Ауди 100

Процесс демонтажа происходит таким образом: Автомобиль загоняется на audi 100 стартер яму. Стартер с ней работал, несмотря на все повреждения, которые мы видели! Далее собираем бендикс, не забывая ставить снятые ранее шайбы: Надеваем два стопорных кольца в таком порядке: Теперь надо исхитриться и загнать маленькое кольцо внутрь большого.

Я сначала обжал пассатижами маленькое кольцо, потом взял шайбу, одел сверху, перевернул всю конструкцию, уперся шайбой в тиски и стукнул по внутреннему кольцу подходящим audi 100 стартер ключом, и таким образом все стало на место: Затем на скорую руку сделали токарый станок: Коллектор шлифовал наждачной бумагой, прижимая ее плоским напильником, сначала зерномпотоми окончательно восьмисоткой.

Собираем щеточный узел: Затем приступаем к окончательной сборке. Вынимаем сердечник из тягового реле и ставим его на место, иначе потом его поставить не получится.

Но здесь редко можно найти стоящий вариант. Как правило, встречаются устройства с поломанным втягивающим или другими частями. Со временем любое устройство, особенно электрическо-механическое, изнашивается.

На стартере Ауди С4 часто повреждается втягивающее реле и щётки. Также может сломаться защитный кожух.

Если наблюдаются проблемы с втягивающим реле, то машину приходится очень долго заводить стартером. Особенно страшно обстоят дела зимой — двигатель может вообще не запуститься. Поэтому данную неисправность рекомендуется исправлять незамедлительно.

Втягивающее и сопутствующие детали на замену от фирмы Cargo, как один из вариантов заменить тяговое реле:. Корпус редуктора требуется, если он потрескался на штатном устройстве. Втулки на любом стартере со временем рассыхают и отвердевают. Естественно, сам электродвигатель должен быть в нормальном рабочем состоянии, иначе целесообразнее замена стартера ауди 100 с4 новый стартер на замену.

В процессе ремонта могут возникнуть трудности со снятием 3-х винтов, соединяющих электродвигатель с реле. Можно попробовать обработать их ВД Как известно, стартер на Audi C4 бывает защищён специальным кожухом. Это такая своеобразная опора с защитным щитком. Артикул — Любая замена стартера ауди 100 с4 на дороге может стать причиной поломки этого приспособления.

Замена стартера Audi 100 C4

А стартер без него становится беззащитным перед жаром от раскалённого коллектора и глушителя, поэтому надо срочно принимать меры. Один из вариантов — изготовление самодельного кожуха из оцинкованной стали.

Если в гараже много старых советских предметов, найти материал нетрудно. В качестве щитка можно использовать заводской — он редко повреждается.

Стартер на камаз чем отличие

Что привести двигатель в действие, его нужно запустить. Для этого в устройстве автомобиля предусмотрен стартер. КамАЗ Евро-3 тоже им оснащается. Механизм бывает разных типов. Что же, давайте рассмотрим, как устроен стартер КамАЗа, как работает и какие имеет технические характеристики.

Разновидности

Существует несколько типов данных механизмов:

• Редукторный.
• Безредукторный.

Стартер КамАЗа относится к первому типу устройств. Данный механизм является наиболее мощным, поскольку здесь передачу крутящего момента с якоря на шестерню осуществляет редуктор. Такие стартеры обладают не только высокой мощностью, но и хорошим пусковым моментом. Также они имеют большой срок эксплуатации. Данные виды стартеров используются на 90 процентах современных автомобилей.

Стартер на камаз 5490: где находится, как снять, замена

Появление мощнейших двигателей, бортовых компьютеров и новых систем потребления тока на грузовых авто изменило минимальные требования к электрической составляющей. Теперь аккумуляторы, генераторы и пусковые устройства выходят на новый уровень. Исправный стартер Камаз 5490 гарантирует уверенный запуск мотора и отвечает требованиям, предъявляемым техническими условиями. Данный узел расположен на грузовике в общей цепи, где помимо него функционируют остальные компоненты электрики.

Причины из-за которых не запускается двигатель КамАЗ-5490

Не заводится двигатель КамАЗ-5490. Компьтерная диагностика причины неисправности Бывают из-за топливной системы, электронной системы управления и механической неисправности мотора на грузовых автомобилях КамАЗ-5490 на которых установлен двигатель фирмы Мерседес

Неисправности топливной системы

• Выход из строя топливного насоса высокого давления (ТНВД)
• Механическая неисправность двигателя
• “Завоздушивание“ топливной системы
• Отсутствие топлива в баке
• Неисправность насоса низкого давления

• Выход из строя обратного клапана
• Механические неисправности форсунок
• «Льют» форсунки
• Отсутствие или низкое давление в топливной системе
• Засорение топливного фильтра
• Засорение топливопроводов

Неисправности электронной системы управления

• Отсутствие контактов в разъемах электропроводки
• Отсутствие напряжения питания на блоке управления двигателем
• Выход из строя главного реле автомобиля
• Неисправность замка зажигания
• Обрыв или замыкание шины КАН
• Отсутствие “массы”
• Неисправность втягивающего реле стартера
• Неисправность блока управления двигателем

• Неисправность втягивающего реле стартера
• Обрыв или замыкание электропроводки
• Поломка блока реле и предохранителей
• Неисправность замка зажигания
• Неисправность стартера
• Неисправность блока управления двигателем MR
• Неисправность ЭБУ кузова CBCU3-e24L
• Неисправность датчика коленвала

Механическая неисправность двигателя

• Заклинивание двигателя
• Разрушение («разнос») двигателя

Повреждение задающего диска маховика

Что делать в данной ситуации?

Производитель КамАЗ старается сделать автомобиль надежным, но бывают ситуации, когда внезапно автомобиль КамАЗ заглох и не заводится.

Сначала нужно определить, как проявляется данная неисправность. Есть два варианта поломки:

• При повороте ключа замка зажигания, стартер крутит двигатель грузовика
• Стартер не включается и не крутит двигатель

Оказавшись один на один в данной ситуации с неисправным автомобилем главное не поддаваться панике. Если система управления описываемого грузовика при повороте ключа запуска двигателя, не включает стартер, то причина неисправности заключается в электрооборудовании или электронных системах автомобиля. Причина поломки может заключаться как в электрооборудовании автомобиля, так и в механике. Выполнить указанную ниже последовательность действий.

Стартер ЗИЛ 130

Стартер представляет собой механизм, обеспечивающий запуск двигателя. Он позволяет коленчатому валу вращаться и считается неотъемлемой частью любого современного автомобиля. Стартер питается от АКБ, на мощность детали влияет модификация машины.

Чтобы деталь начала свою работу, маховиковый венец и шестерня привода должны быть совмещены. Затем происходит запуск стартера и последующее отсоединение маховика от приводной шестерни. Задача стартера достаточно небольшая и краткосрочная, и после того, как двигатель будет запущен, он отключается.

Характеристики стартера, установленного на ЗИЛ 130:

Номинальное напряжение	12В
Кол-во вращений якоря в минуту	3400

Поломки данной детали могут спровоцировать неудобства и даже возникновение аварийной ситуации на дороге. Чтобы избежать возможных проблем, достаточно постоянно отслеживать состояние стартера и чинить его по мере необходимости. Для этого водитель должен ознакомиться с типичными «болезнями» стартеров, устанавливаемых на ЗИЛ 130.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Схема стартера

Так называемый — щеточный узел стартера (фото 2), состоит из четырех графитовых щеток установленных в щеткодержателях.  Если внимательно посмотреть  по схеме, можно заметить, что две щетки имеют общее соединение с массой автомобиля, а две другие щетки изолированы от корпуса (массы автомобиля) и два провода этих щеток соединены в один провод.

фото 2

Провод, который состоит в соединении с двумя щетками (фото 2), соединяется с одним концом обмотки возбуждения (19).  Катушки обмотки возбуждения соединены между собой последовательно, как это видно по самой электрической схеме и на фотоснимке (фото 3).

фото 3

 Из фотоснимка можно понять, что четыре катушки обмотки возбуждения намотаны на четырех магнитных полюсах (20).

По данному фрагменту схемы (рис. 2) дается пояснение для якоря тягового реле (4), на котором установлен контактный диск (27), с  помощью которого происходит замыкание и размыкание цепи.

рис. 2

На сердечнике якоря тягового реле (4) намотаны две обмотки, это удерживающая (25) и втягивающая (26) обмотки.

Как включается стартер

Многие из нас работали или продолжают работать водителями на грузовых автомобилях и знают, каких усилий требуется, чтобы завести автомобиль в зимнее холодное время, если автомобиль к примеру простоял в неотапливаемом гараже или на улице (возле Вашего дома).

Известно, что трансмиссионное масло (нигрол) применяемое для редуктора моста или моторное масло для двигателя имеют свойство застывания на морозе, что неблагоприятно сказывается при пуске двигателя.  В этом примере, опытный водитель знает, как разогреть поддон картера двигателя или как разогреть редуктор моста, — для облегчения пуска двигателя.

Рассмотрим пуск автомобильного двигателя при благоприятных погодных условиях:

Постараюсь объяснить все коротко и понятно (смотрим по схеме рис. 1, б).  При замыкании ключа или же, выключателя зажигания (30), ток от АКБ (21) поступает на обмотку возбуждения и на обмотку якоря (15; 19).  Тем самым, создаются магнитные потоки как для обмотки возбуждения так и для обмотки якоря.  Магнитные потоки, создаваемые в обеих обмотках, — приводят во вращение якорь.

Чтобы ток поступил на обмотки стартера, при включении выключателя зажигания, одновременно при этом срабатывает реле включения (23) с помощью которого замыкается цепь на контактах (24).  Далее, замыкаются контакты выключателя (28) за счет якоря тягового реле (4), — на котором расположены втягивающая (26) и удерживающая (25) обмотки.  Реле включения и якорь тягового реле срабатывают по принципу электромагнита.

Подробно описывать, как входит в зацепление зубчатое колесо стартера (10) с зубчатым венцом маховика коленчатого вала, — нет смысла.  Достаточно и так все понятно по чертежу стартера.

Неисправности стартера

Что касается конкретно по неисправностям стартера, то к таким неисправностям можно отнести:

1. перегорание, либо межвитковое замыкание в одной из обмоток возбуждения;

2. нарушение изоляции между ламелями коллектора;

3. замыкание обмотки возбуждения на корпус стартера;

4. замыкание между обмоткой якоря и сердечником якоря;

5. окисление, подгорание контактов (смотреть по электрической схеме)

и далее, допустим механическое повреждение ламелей (пластин) коллектора.

Как проверить стартер

На представленных рисунках (3; 4; 5; 6) наглядно показано, — как проводится диагностика (проверка) стартера.

рис. 3

В этом примере,  проводится проверка обмотки якоря (рис. 3) способом замера сопротивления  между пластинами коллектора.

рис. 4

Здесь,  прибором Омметром определяется наличие либо отсутствие замыкания между обмоткой и сердечником якоря (рис. 4).

рис. 5

И на последнем рисунке показано, как следует правильно проводить проверку  обмотки возбуждения стартера  (рис. 5).  То-есть, проверяется наличие, либо отсутствие замыкания обмотки возбуждения на корпус.

На этом пока все.  Следите за рубрикой.

Разборка стартера

Чтобы осмотреть все компоненты системы на наличие дефектов, рекомендуем вам разобрать стартер:

• Выворачиваем гайки, чтобы отсоединить реле стартера. Винты, крепящие кожух, также снимаем. Убираем кожух.
• Винты, крепящие крышку стартера к ярму реле, выкручиваем, снимаем само реле. Извлекаем из щёткодержателя щетки.
• Снимаем стяжные шпильки, отсоединяем щеткодержатели от изолированных щеток, затем избавляемся от крышки.
• Заблаговременно сняв корпус, выворачиваем гайку, на которой держится ось рычага.
• Упорное кольцо отодвигаем правее, замковое кольцо снимаем с вала, используя отвертку. Также с вала нужно снять якорь.
• Чтобы получить доступ к контактам реле, выворачиваем гайку с контактного, выводного болтов. Извлекаем крепления контактной крышки. Контактный диск, плунжер вынимаем.

Сборка проводится в обратном данному порядку. Не забудьте вкрутить на свои места все крепления. Если вы решили, что запчасть не подлежит ремонту, придется заказать новый стартер и установить его. Замена стартера производится в том же порядке, только вместо старой детали устанавливается новая и производится сборка.

Выбор среди аналогов

Оригинальное устройство стоит порядка 10 тыс. рублей. Маркируется деталь артикулом СТ230К4-3708000. Встречаются и подделки, поэтому надо внимательно осматривать корпус стартера на наличие посторонних надписей, повреждений, несоответствий.

За гораздо меньшую сумму денег можно приобрести аналоги. Они не сильно отличаются по техническим характеристикам. Например, Pekar 230K43708000 можно купить за 7 тыс. рублей. Но выбор заменителей не так широк, как хотелось бы. Зил-130 модель устаревшая, этим данный факт и объясняется.

Есть также вариант приобретения работоспособного б/у изделия.

Выявление неисправностей

Чтобы удостовериться в работоспособности детали, вы можете использовать стенд. Проверка проводится без каких-либо нагрузок и не может длиться более, чем 60 секунд – иначе есть риск ухудшения ситуации. На фото ниже имеется схематичное изображение правильного подключения стартера ЗИЛ для проведения диагностики. Со схемой подключения необходимо свериться перед работой.

После проверки необходимо зафиксировать величину потребляемой электроэнергии, скорость/частоту вращения якоря и свериться с техническими характеристиками. Если показатели значительно выше или ниже нормы, стартер нуждается в ремонте либо замене.

Регулировка

В первую очередь, настройка подразумевает проверку зазоров:

• между осью ротора и корпусом стартера — допускается не более 1 мм, регулируется специальными шайбочками;
• между шестернёй и стопором при оттянутом до упора роторе реле — не более 4 мм.

Чтобы грамотно определить зазор, надо соединить плюсовую клемму АКБ с концами обмоток втягивающего реле, а минусовой провод аккумулятора — с поверхностью стартера. Бендикс должен быть выдвинут. Что касается непосредственно регулировки:

• снимается перемычка между главной клеммой пускателя и втягивающим реле;
• отворачиваются крепления, снимается задняя крышка в соединении с ротором и поправочным шурупом;
• если зазор большой, винт надо ввернуть, и наоборот, если уменьшен — отвернуть;
• собрать всё на место.

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

• стартер старого образца (рис. 1);
• стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

• статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
• в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

• – пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
• Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
• ток от реле стартера поступает на втягивающую обмотку;
• сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

Рис. 3 Схематичное изображение втягивающего реле стартера

• параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
• ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

Устройство стартера

Для начала ознакомимся с чертежами (рис. 1) конструкции стартера СТ130-АЗ, узлом муфты свободного хода и с электрической схемой стартера:

1-неподвижный контакт тягового реле;

4-якорь тягового реле;

6-рычаг включения стартера;

7-винт для регулировки хода зубчатого колеса;

8-крышка стартера со стороны привода;

10-зубчатое колесо стартера;

11-муфта свободного хода;

17-крышка со стороны коллектора;

Теперь рассмотрим устройство якоря автомобильного стартера:

Обмотка якоря стартера (фото 1) выполнена не в виде медной проволоки, данная обмотка состоит из секций медной ленты. Медная лента заложена в пазы магнитопровода якоря, а концы медной ленты соединены с ламелями, то-есть, с пластинами коллектора. Пластины коллектора изолированы между собой миканитовой прокладкой обладающей изоляционными свойствами. Скольжение вала якоря осуществляется в бронзографитовых втулках, которые установлены в крышках, — со стороны привода и со стороны коллектора (8; 17). Далее, пояснение будет иметь отношение к самой схеме стартера.

Выбор комплектующих

Оригинальный стартер для автомобиля ЗИЛ-130 обойдется владельцу транспортного средства в 9-10 тысяч рублей. Деталь маркируется заводским номером СТ230К4-3708000. Чтобы не наткнуться на подделку, внимательно осмотрите стартер на наличие повреждений, посторонних надписей.

Если вас не устраивает стоимость оригинальной детали, рассмотрите вариант с покупкой аналогов. Они не сильно отличаются по эксплуатационным характеристикам, но стоят на 20-40% дешевле.

Например, выпуском аналогов занимается компания Pekar. Стартер под артикулом 230K43708000 стоит порядка 7,5 тысяч рублей и отличается высоким качеством. Так как ЗИЛ 130 – уже устаревшая модель грузовика, найти более дешевые варианты будет сложно. Впрочем, всегда можно рассмотреть вариант покупки б/у стартера с рук. Главное – удостовериться в его работспособности.
