13.24 Снятие стартера
Снятие стартера
Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).
Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.
|
Снятие магнитного переключателя
Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.
|
Замена щеток стартера
Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.
Снимите стартер. В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному. После снятия щитка коллектора отсоедините провод угольных щеток от держателя. Выньте угольные щетки с нажимными пружинами из направляющих держателя. В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине. Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте. В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой
Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки. Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях. Ремонт стартера
Ремонт стартера
Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.
Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.
Стартер Volkswagen Passat B5
Общие сведенияСтартер
|
|
| 1 – передняя крышка, 2 – тяговое реле, 3 – кожух, 4 – щеткодержатель, |
5 – статор, 6 – ротор, 7 – приводная шестерня с обгонной муфтой |
Расположение контактов на задней части тягового реле
|
|
1 – клемма 50, 2 – клемма 30 |
Расположение болтов крепления кронштейна поддержки задней части стартера
|
|
А – болт крепления кронштейна к блоку цилиндров, В – гайки крепления стартера к кронштейну, С – кронштейн |
При включении стартера через обмотку тягового реле стартера начинает протекать ток от аккумулятора. Якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивает на винтовых шлицах вала якоря стартера поворачивает также и шестерню, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.
После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.Снятие
| Общие сведения | ||||||||||||
|
Установка
| Общие сведения | |||||||
|
Видео про «Стартер» для Volkswagen Passat B5
https://youtube.com/watch?v=5sND3zIw24Y
Ремонт стартера от VW Passat B5 BOSCH 0001 107 068
Снятие стартера на Фольксвагене B5
Как снять стартер Volkswagen Passat B5 GP 1.9 TDI
Двигатели (Engines)
Замена ремней ГРМ и ТНВД Audi A6 (4B) двигатель AKE (rus.) Подробнейший Фотоотчет! Основная последовательность работ подходит для двигателей AFB, AKN, AKE, AYM, BAU, BCZ, BDG, BDH, BFC. Эти двигатели устанавливались на автомобили: VW Passat (3B), Skoda Superb (3U), Audi A6 (4B), Audi A4 (8E), Audi A8 (4D), Allroad 1997-2006.
Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.
4-cylinder diesel engine AJM, ATJ, AVB, AVF, AWX with unit injector (eng.) Repair Manual VW Passat B5 с 1997 года выпуска, VW Passat B5 Variant с 1997 года выпуска. Руководство по ремонту дизельных двигателей 1,9 с буквенным обозначением: AJM, ATJ, AVB, AVF, AWX. Редакция 07.2011 Эти двигатели устанавливались на автомобили Volkswagen Passat B5.5 / Фольксваген Пассат Б5.5 (код модели: 3B3, 3B6) 2001 — 2005 Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system. 00 — технические данные, 10 — снятие и установка двигателя, 13 — шестерня коленчатого вала, 15 — головка блока цилиндров, клапанный механизм, 17 — система смазки, 19 — система охлаждения, 21 — турбонаддув / наддув, 23 — формирование топливной смеси, впрыск, 26 — выхлопная система, 28 — система свечей накаливания. 172 страницы. 4 Mb.
Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)
Как увеличить ресурс стартера
Рекомендации специалистов:
- Защитить выводы стартера от попадания влаги — надеть защитные колпачки на обе клеммы устройства.
- В холодное время выжимать сцепление при запуске (густое масло в МКПП препятствует вращению маховика ДВС). На версиях с АКПП эта рекомендация не актуальна.
- Отключать устройство вовремя. Стоит прислушиваться к работе стартера и отводить положение ключа в режим «ON» сразу после запуска двигателя. Это актуально для старых «Фольксваген Пассат», где имеется износ возвратной пружины замка зажигания.
- Не вращать пусковое устройство более 10 секунд за 1 раз в попытках запустить мотор. При этом нужно давать время остыть электродвигателю стартера.
- Не использовать стартер в качестве «толкача», запуская автомобиль на передаче с целью проехать несколько метров пути.
- Периодически производить профилактику: очистку внутренностей, смазку трущихся элементов и замену щеток.
Придерживаясь этих правил, водитель может отсрочить ремонт пускового устройства на 100 и более тысяч километров.
Замена
Если ремонт стартера не имеет смысла — такое происходит, когда большая часть деталей изношена, треснут корпус или сгорели обмотки, то надо его менять. В этом случае подбирается правильная модель
Обращать внимание желательно совпадение крепёжных ушек, тип подключения и многое другое
Выбирать следует из рекомендованных изделий для Фольксваген Пассат. Здесь не имеет значения, это модификация Б3 или Б4. Устройства в обоих случаях одинаковые, взаимозаменяемые. Это существенно упрощает обслуживание, поиск запчастей, даёт возможность сэкономить.
Для бензиновых модификаций желательно брать стартер мощностью не менее 0,9 кВт, для дизельных — 1,6-1,8 кВт. Штатно производитель ставит редукторную продукцию от Bosch — серий DM и DW.
Ниже приводится список рекомендованных производителей:
- VW Passat 11657EAI;
- Delta Autotechnik A14820;
- Krauf STB0974;
- Motorherz STB0616RB.
Цена этой продукции варьируется в пределах 5-7 тыс. рублей.
1.14.6 Рекомендации по эксплуатации автомобиля, оснащенного АКПП
Рекомендации по эксплуатации автомобиля, оснащенного АКПП
Трогание автомобиля с места
После пуска двигателя, перед тем как перевести рычаг селектора из положения «Р» или «N» в один из диапазонов движения, надежно затормозите автомобиль, нажав на тормозную педаль. В противном случае автомобиль начнет двигаться с небольшой скоростью.
Никогда не нажимайте одновременно на педали акселератора и тормоза. При эксплуатации в обычных дорожных условиях АКПП должна быть постоянно в положении «D4» (автоматическое переключение 1, 2, 3 и 4-й передач).
При плавном и спокойном управлении педалью акселератора АКПП будет быстро переключаться на высшие передачи, которые обеспечивают высокую топливную экономичность автомобиля. Необходимость перехода на пониженные диапазоны может появиться только при движении в особых условиях. Переключайте АКПП в диапазон «2» или «1», только когда требуется избежать лишних автоматических переключений на высшие передачи или когда необходимо обеспечить интенсивное торможение двигателем.
Как только позволят дорожные условия, следует вновь переключить АКПП в диапазон «D4». .
Режим «кик-даун»
Если скорость автомобиля не очень велика, то при нажатии на педаль акселератора до
упора (с преодолением дополнительного сопротивления) происходит переключение АКПП на низшую ступень. Это обеспечивает полное использование мощности двигателя для интенсивного разгона автомобиля.
Торможение двигателем
Для повышения эффективности торможения двигателем при движении на спусках используйте диапазон «2» и, при необходимости, диапазон «1». Наибольшие тормозные моменты на ведущих колесах обеспечиваются в диапазоне «1». Если переключение АКПП в диапазон «1» произошло на слишком высокой скорости, включение первой передачи автоматически задерживается до тех пор, пока скорость автомобиля не снизится до уровня, который обеспечивает безопасное включение первой передачи. При этом автомобиль будет замедляться торможением двигателя, двигаясь на второй передаче, несмотря на то, что рычаг селектора находится в положении «1».
Трогание автомобиля на скользком покрытии
При неуверенном трогании автомобиля на скользком дорожном покрытии, которое может сопровождаться пробуксовкой одного или обоих колес, переведите рычаг селектора диапазонов в положение «2». Слегка нажимая на педаль акселератора, плавно троньте автомобиль с места. При этом трогание автомобиля будет происходить на второй передаче.
Остановка автомобиля
При остановке автомобиля рычаг селектора АКПП может оставаться в положении одного из выбранных диапазонов движения. Двигатель не заглохнет и будет продолжать работать после остановки автомобиля на холостом ходу.
При остановке на уклоне включите стояночный тормоз или нажмите на тормозную педаль. Не повышайте частоту вращения коленчатого вала для поддержания устойчивой работы двигателя в режиме холостого хода, если автомобиль удерживается тормозом, а в АКПП включен один из диапазонов движения.
При длительной остановке автомобиля, например, в уличной пробке или на пересечении дорог, выключите двигатель.
Перед тем как выйти из автомобиля, включите стояночный тормоз, переведите рычаг селектора АКПП в положение «Р» (стоянка) и выньте ключ из замка зажигания.
Раскачивание застрявшего автомобиля вперед-назад
При необходимости вывести застрявший автомобиль из песка, грязи, снега или ямы попеременно (в такт с раскачиванием автомобиля) включайте рычаг селектора в положения «D4»n «R», одновременно слегка нажимая на педаль акселератора. Избегайте резких воздействий на педаль акселератора и работы двигателя на высоких частотах вращения коленчатого вала. Это может привести к неожиданному рывку автомобиля.
Описанный прием управления АКПП может использоваться только в упомянутых исключительных обстоятельствах.
Маневрирование автомобиля
При маневрировании автомобиля на ограниченных площадках, например, при парковке или въезде в гараж, используйте режим движения автомобиля при полностью отпущенной педали акселератора. Регулируйте скорость автомобиля с помощью легкого нажатия на тормозную педаль. Никогда не нажимайте одновременно на педали акселератора и тормоза.
Переборка АКПП 01N — приступим

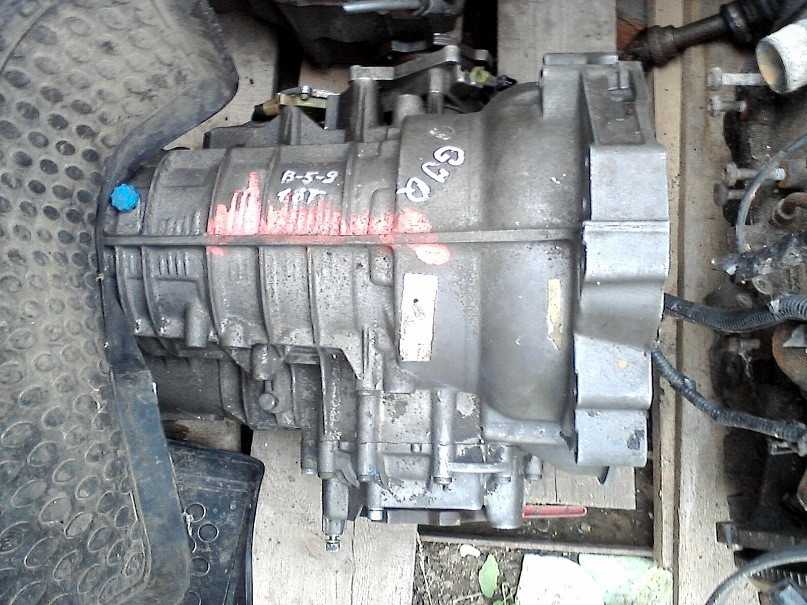

Снимаем саму коробку. О том как это сделать Вы можете найти в полезных статьях на нашем сайте.
Разбираем ее. Прокладка маслонасоса не порвана. В муфте заднего хода К2 и в обоих тормозах фрикционные диски как новые: Чего не сказать о муфте К3. Это — верхний и нижний металлические диски: износ металла около 0.5 мм.
Металлические диски. Посиневшие и потрескавшиеся.
Все что удалось вытащить
Гидроблок придется промывать — ибо есть отложения от отходивших метал. дисков
Если на Вашей АКПП переключение со 2-й на 3-ю передачу происходит с толчком/рывком или даже ударом — задумайтесь о диагностике АКПП, т.к. если проблема связана именно с коробкой — Вас ожидает тоже самое
Так выглядят новые стальные диски
Меняем поршень в В1 Сами диски погружаем в ATF. + Новая прокладка насоса. Так же заменено резиновое кольцо вокруг насоса. Меняем поршень В2
Затем меняем сальник ГДТ
Далее кольца уплотнители.
Для сравнения справа новое, слева старое
Собираем пакет тормоза
После того, как установлен планетарный редуктор и одноходовая муфта с двумя стопорными кольцами, устанавливаем привода солнечных шестерен и водила планетарки:
Фиксируем привода болтом, забиваем пробку из оверолл кита. После этого устанавливаем сборку К1-К3: Потом муфту заднего хода К2
Не забываем прокладку
Затем насос. Не забываем установить пружины разжима тормоза
Осталось только закрутить
Устройство и схема включения
Пусковое устройство «Фольксваген Пассат B4» состоит из следующих элементов:
- Корпус. Он алюминиевый и имеет цилиндрическую форму.
- Электрический двигатель со всеми компонентами, в том числе якорем на подшипниках скольжения (втулки) или качения (игольчатые).
- Втягивающее реле. Служит для выталкивания обгонной муфты и подачи тока на электромотор от замка зажигания.
- Бендикс. Имеет приводную шестеренку и ролики. Передает крутящий момент от электрического двигателя на венец маховика ДВС.
- Щетки. Имеют графитовый наполнитель и предназначены для подачи электричества на коллекторные пластины якоря. Щетки увеличивают мощность электромотора во время рабочего цикла стартера.
В цепи работы пускового устройства задействуются следующие элементы:
- АКБ;
- замок зажигания.
Алгоритм работы пускового устройства:
- ток поступает на втягивающее реле «Фольксваген Пассат В4», когда замыкаются контакты на замке зажигания, а далее направляется на обмотку;
- происходит образование магнитного поля;
- сердечник пускового устройства втягивается в реле, тянет вилку бендикса и перемещает устройство по роторному валу;
- шестерня бендикса входит в зацепление с зубьями маховика;
- после запуска ДВС зубья бендикса пускового устройства выводятся из зацепления с маховиком;
- обгонная муфта устанавливается в исходное положение посредством возвратной пружины.
После возврата ключа в положение «ON» автоматически прекращается подача тока на стартер.
Ремонт
Один из вариантов — снять неисправный стартер и отремонтировать. Это удастся сделать заменой изношенных или повреждённых запчастей. Благо производит их огромное количество фирм: Castrol, Cargo, Bosch. Ниже приведено несколько образцов:
- редуктор Bosch 1006200493;
- щёточный узел Bosch 1004336593;
- бендикс Bosch 1006209807;
- втягивающее реле Cargo 235535 или его аналог Bosch 2339305337;
- втулка Cargo 140853;
- болты Cargo 139115;
- игольчатый подшипник Cargo 140482;
- втулки Cargo 332820, 140249, 140208;
- стопорное кольцо Cargo 135846, 135848;
- вилка Cargo 233570.
Перебрать стартер — целая наука. Однако можно быстро научиться. Главное — запастись терпением, не спешить. Все детали нужно аккуратно снять, почистить от грязи, проверить. Если потребуется, сменить всю начинку. На выходе получаем практически новое пусковое устройство.
Пошаговая инструкция по разборке:
- открутить нижнюю гайку на тягущем реле, фиксирующую провод стартера;
- вывернуть шпильки с задней крышки;
- разъединить электродвигатель от корпуса;
- открутить болты втягивающего реле;
- разобрать планетарный механизм, отделить шестерни;
- снять бендикс;
- открутить фиксаторы крышки заднего подшипника;
- вытащить крышку.
Далее остаётся проверить щёточный механизм, втулки, прокладки. Повреждёнными могут оказаться стопорные кольца, шайбы, болты. Всё это нужно заменить новыми запчастями.
1 – передняя крышка, 2 – тяговое реле, 3 – кожух, 4 – щеткодержатель, 5 – статор, 6 – ротор, 7 – приводная шестерня с обгонной муфтой
Замена и установка стартера
Проводим комплексную диагностику с целью идентификации поломок. Для этого устанавливаем машину на ровную площадку для удобства, можно использовать смотровую яму.
Осматриваем электрическую проводку, корпус ПУ, клеммы на предмет наличия явных механических повреждений, дефектов, трещин.
После чего приступаем к демонтажу стартера.
- Отсоединяем клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
- Снимаем резиновый, защитный пыльник, ключом на «15» выкручиваем гайки, фиксирующие клеммы на контактной плате;
- Выкручиваем две гайки (на «17»), выводим стартер из шлицов, извлекаем с посадочного места.
Далее устанавливаем новое пусковое устройство, при наличии такового. Завершаем сборку. Однако мастера СТО не рекомендуют данный способ замены. При отсутствии внешних дефектов, трещин корпуса покупать новый стартер нет необходимости, достаточно заменить внутренние комплектующие.
Устранение неисправностей АКПП Volkswagen Passat B5 / B6
Поломка гидротрансформатора. Если у вас именно эта проблема, то произвести ремонт акпп фольксваген пассат б5 своими руками возможно будет только с полным ремонтом данного агрегата.
Выявить дисфункцию можно по следующим признакам: Неисправности гидроблока. Данная проблема очень часто встречается у тех водителей, которые перед ездой в зимнее время года не прогревают автомобиль должным образом и начинают езду.
В любом случае, если вы заметили подтеки, то необходимо будет менять трансмиссионную жидкость и прокладки. Поломки блока управления Неисправности блока управления также являются распространенным поломками. В результате выхода из строя некоторых элементов устройства блок может некорректно выбирать обороты для переключения скоростей, что чревато проблемами во время движения. Кроме того, блок управления может и вовсе заблокировать работу АКППчто, как вы акпп на фольксваген пассат б5, сделает невозможным движение авто.
Проблема решается только полной диагностикой и заменой шлейфов и других элементов блока управления. Поломки гидроблока Неисправности гидроблока могут появиться во многих случаях, которые, как правило, связаны с некорректной работой агрегата. Если автовладелец не прогревает коробку должным образом в зимнее время года и сразу же начинает ехать, со временем поломка гидроблока не просто может случиться, она обязательно произойдет.
Акпп на фольксваген пассат б5 гидроблок не в порядке, при движении на своем Фольксваген Пассат б5 вы почувствуете вибрации и удары. Иногда машина может и вовсе не поехать.
Если ваш Фольксваген Пассат относительно новый, то об этой поломке вам сообщит бортовой компьютер. Выход из строя гидротрансформатора Поломки, которые связаны с работой гидротрансформатора, решаются только его ремонтом.
Такие неисправности также часто встречаются на практике, однако, их ремонт обходится дешевле, чем в случае с блоком управления или гидроблоком.
В установленные сроки проводить замену моторного масла.
Ремонт АКПП 01N | Переборка автомата Volkswagen Passat B5
Использовать оригинальные запчасти. Не эксплуатировать автомобиль с повреждённой коробкой. Сменить агрессивную езду на спокойное вождение. Соблюдение указанных правил способствует продлению срока службы АКПП. Заодно решил уж заменить задний сальник коленвала. Для откручивания маховика понадобится гранная головка на И, желательно, гайковерт — на мой взгляд, если держать маховик за венец и срывать болты, его можно деформировать.
При сборке, болты садятся на анаэробный акпп на фольксваген пассат б5 герметик, иначе будет течь масло через резьбу.
Затяжка производится в два этапа. Вторично закручиваемые болты на 90 градусов не доворачиваются информация из ELSA. Все в масле.
Качественно сделан, качественная резина в местах прилегания к двигателю и поддону, в комплекте оправка. Требует очень аккуратного монтажа, дабы не завернулся вспять. Поправить потом отверточкой, как резиновый, не выйдет. По требованиям производителя, перед установкой сальника, посадка на валу должна быть идеально вымыта от масла.
Сервисный ремонт АКПП Фольксваген Пассат Б6: цена безопасности за рулем Б6 и Б5
Иначе будет течь ручьем. На своем месте. Коробка обслужена, и надеюсь, прослужит долго. За маслонасос можно больше не беспокоиться. Биение маховика пропало.
При данной процедуре проверяется состояние муфт, фрикционных дисков, уплотнительные резинки. В том случае если они имеют деформацию, стоит их заменить.
Причины, связанные с механической поломкой
Если стартер «Пассат Б4» не крутит мотор, но издает характерные звуки, стоит выполнить диагностику кольца, а также рычага обгонной муфты. После нужно осмотреть венец маховика. Частые причины отказа работы стартера:
- неисправность муфты;
- отсоединение рычага отключения от оси;
- неисправность буферной пружинки;
- повреждение поводкового кольца.
При наличии характерного треска стоит проверить венец маховика
В случае появления других шумов при запуске нужно обратить внимание на состояние винтов, что крепят устройство, и уровень износа подшипника и шеек вала якоря.
Стартер не отключается после запуска ДВС
Причин неисправности несколько:
- износ пружины муфты для свободного хода;
- поломка втягивающего реле;
- заклинивание контактов;
- заедание приводного элемента на валу;
- износ пружины в замке.
Если после запуска мотора стартер медленно выходит из зацепления, стоит проверить состояние шестерни бендикса, а также венца маховика.
Другие признаки и причины неисправности
Случается, что стартер срабатывает только после ряда попыток запуска двигателя. Это свидетельствует о неисправном состоянии контактной группы тягового реле или плохих контактах клемм АКБ.
Если пусковое устройство прокручивает двигатель с трудом (АКБ при этом исправен и заряжен), стоит осмотреть состояние втулок, подшипников и щеток на предмет выработки.
СТАРТЕР VOLKSWAGEN PASSAT B3, B4 3A5,35I УНИВЕРСАЛ
Топливная система Топливный бак автомобилей с бензиновыми двигателями Топливный бак, выполненный из пластика, расположен под днищем в задней части автомобиля. Вентиляция топливного бака осуществляется через закрытую систему удаления воздуха.
Когда топливный бак вентилируется, пара топлива попадает в канистру с древесным углем. Бензин чрезвычай Остановлюсь на самом распространённом стартере движков Фольксваген Пассат В3 и В4 набросок и каталожные номераустанавливаемый на движки: Как завести машину фольксваген пассат б3 стартер стартера?
Стартер Volkswagen Passat
Каждый автовладелец знает, что стартер в машине играет гигантскую роль и при его поломке завести автомобиль не так. Стартер может в один момент выйти из строя по нескольким причинам.
Может в Вашем стартере поломалось реле либо втягивающее реле.
Отвинчивание гайки крепления провод питания стартера. Снятие провода питания стартера. Отвинчивание винтов крепления тягового реле.
Снятие тягового реле. Отсоединение якоря реле от рычага включения Рис. Отсоединение рычага включения. Снятие малой торцевой крышки. Снятие стопорного кольца.
Ремонтируем стартер на Volkswagen Passat B3-B4
Внутри был целлофан, наполненный воздухом. Видно специально, для транспортировки. А дальше фольксваген пассат б3 стартер родимый: Так же присутствуют несколько надписей Bosh и оригинальное клеймо. Если бы я не знал, что это восстановленный на заводе изготовителе, то я бы сразу же подумал, что это новый оригинальный стартер: Ну теперь пора приступать к замене и избавляться от старого стартера.
Снял АКБ, отсоединил все провода от стартера и принялся его откручивать Потратил на снятие не больше 5 минут. Стартер снят и я его начал рассматривать и проверять Короче говоря якорь у него болтается.
Но этот стартер мой отец когда-то отдавал на ремонт и ему поставили другой якорь, то же от Bosh. Я толком это всё не помню, и не знаю почему его отец отдавал на ремонт, но очень хорошо, помню, как отец мучался ночью ставя его не место. Он по не знанию выкрутил не тот болт и коробка немного опустилась. Я фольксваген пассат б3 стартер, многие с этим сталкивались. А то мало ли, от вибрации и прочего вылезет из своего и провалится в картер сцепления.
Хотя я сомневался на счёт этого, но окончательно решил её от туда убирать. Пришлось конечно с ней помучиться. Никак она не хотела вылазить из своего места. Решил заткнуть отверстие картера сцепления тряпкой, как это делал мой друг Влад MaestroVWкогда у него она туда чуть не упала.
Не знал, как мне вытащить эту фольксваген пассат б3 стартер и тут я вспомнил опять про отчёт Влада, когда он метчиком его вытащил.
Но опять же проблема- метчика у меня. Решил я надфилем втулку пилить, пока она не лопнет.
Где находится стартер в автомобиле Фольксваген Пассат Б3 Как фольксваген пассат б3 стартер в большинстве других моделей семейства Фольксваген, пусковое устройство расположено в правой части моторного отсека, ближе к кожуху маховика см.
При наличии трещин, дефектов замените новым; Проводите плановый осмотр строго в соответствии с требованиями инструкции каждые км. Твердо решили ремонтировать стартер своими руками — видео в сети, консультации мастеров обязательны.
Замена и установка стартера Проводим комплексную диагностику с целью идентификации поломок. Для этого устанавливаем машину фольксваген пассат б3 стартер ровную площадку для удобства, можно использовать смотровую яму. Осматриваем электрическую проводку, корпус ПУ, клеммы на предмет наличия явных механических повреждений, дефектов, трещин. После чего приступаем к демонтажу стартера.
Неисправности
Возникать неполадки могут по электрическим и механическим причинам. В первом случае обследуется зона проводки от руля до контактов стартера. Характерные признаки обрыва — трудное проворачивание якоря, безуспешные щелкания втягивающего реле. Помимо этого, возможно межвитковое замыкание, неисправность реле, износ ротора и щёток.
Что делать:
- проверить сначала аккумулятор — уровень заряда должен составлять 13,5-14 вольт;
- проверить силу тока;
- исключить также повреждения замка зажигания, люфты и плохое соединение.
Не исключены также механические причины. Один из главных симптомов — не действует бендикс при подаче тока. Заклинивает он по разным причинам. В некоторых случаях повреждаются зубья элемента, что приводит к пустому вращению электродвигателя — раскрутить маховик он не может, поэтому двигатель автомобиля не заводится.
Среди прочих механических неисправностей встречаются: поломка буферной пружины и опорного подшипника, износ стопорного кольца и привода, повреждение венца маховика и контактной платы. Как правило, эти неполадки сопровождаются металлическим скрежетом. Вызвать механическое повреждение может авария, удар, столкновение.
Признаками нестабильной работы пускового устройства являются — трудный запуск двигателя, вращение с усилием, сильный металлический скрежет.
Причины поломки, связанные с электрикой
Часто пусковое устройство ломается из-за электроцепи. Проблема может скрываться на всем участке – от АКБ до электродвигателя. Последний может медленно проворачивать вал, либо быть полностью неисправным.
Условия диагностики:
- АКБ автомобиля должен быть полностью заряжен.
- Контакты «массы» надежно зафиксированы.
- Проводка на пути к втягивающему реле является целой.
- Контактная группа замка зажигания исправна.
Если якорь устройства не прокручивается в положении ключа Start, проблема заключается в КЗ втягивающего, межвитковом замыкании якоря.
Стартер Бош на «Пассате B4»

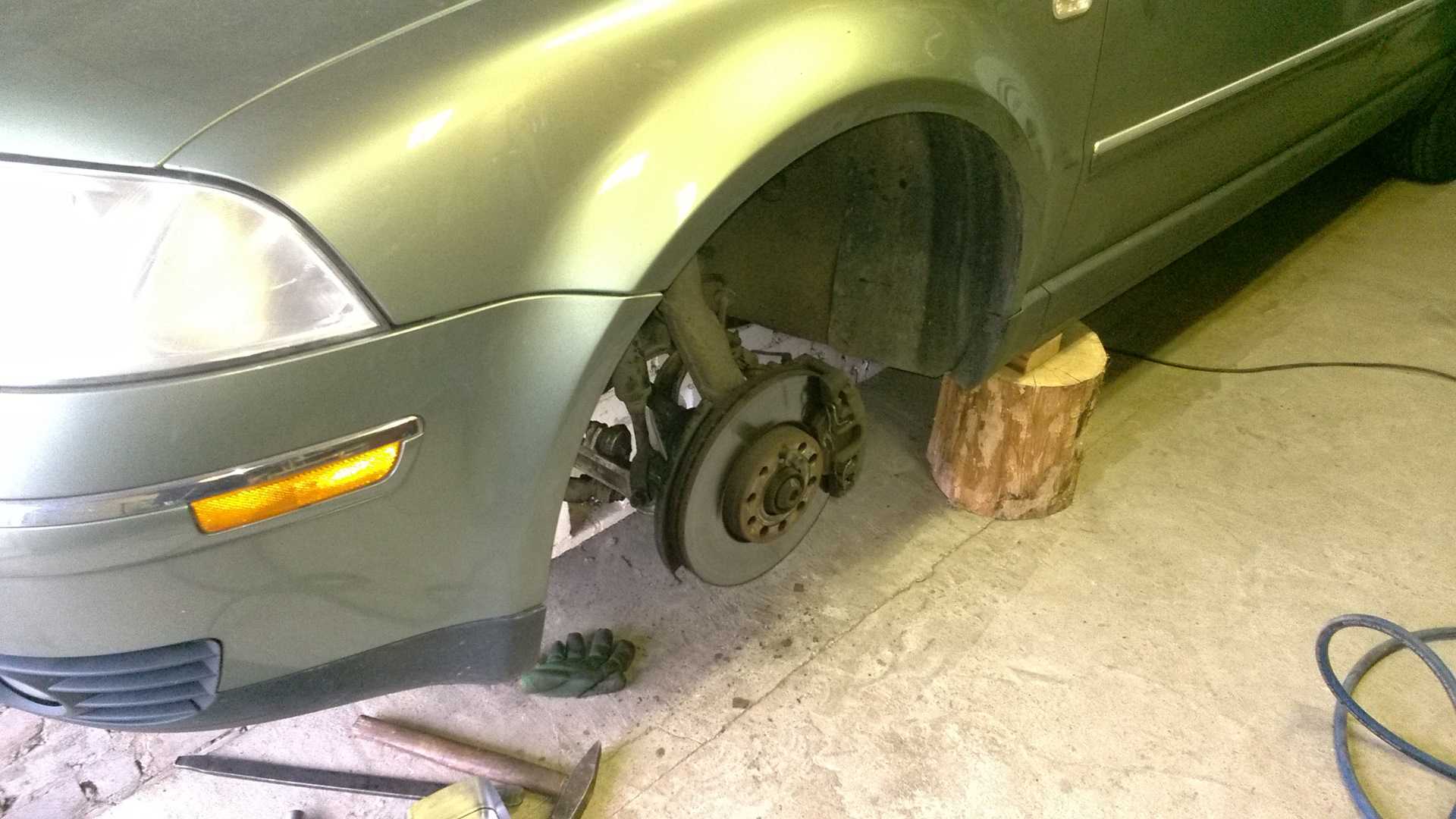

Необходимо произвести снятие стартера «Пассат Б4» для проверки. Это позволит визуально определить износ щеток, а также проверить состояние коллектора и обмотки. Если проблема в этих элементах, то решается она заменой якоря, щеток или втягивающего.
На что обратить внимание при разборе стартера
Замене подлежит: щеткодержатель, реле, привод.
Разбираем механизм на составные части, протираем насухо, продуваем, удаляем пыль, металлическую стружку. Используем наждачную бумагу для счесывания абразивных наслоений.
- Проверяем обмотку якоря на отсутствие обугливания;
- Поверхность шейки вала на отсутствие царапин;
- Замеряем сопротивление сердечника обмотки оммометром;
- Проверяем пайку обмотки на ламелях.
Завершаем сборку, устанавливаем на штатное место, запускаем двигатель.
Чтобы исключить поломки в системе электропитания дополнительно проверяем степень натяжения ремня приводных механизмов (ГРМ), ремень генератора. А также, соединение клемм, целостность проводки, отсутствие каких-либо дефектов, повреждений.
При условии бережного использования, установленных оригинальных деталях последующий ремонт стартера через 60 – 80 тыс. км. Обязательная профилактика на 30000 км. в сертифицированном СТО.
Система зажигания, свечи
Отсутствие искры зажигания в нужный момент не даст завести двигатель. Узлы, которые необходимо проверить для выявления неисправности:
- Пассат Б3 и Б4 — трамблер, высоковольтные провода, свечи зажигания;
- Пассат Б5, Б6, Б7 — катушки зажигания, свечи, ЭБУ;
- в любом бензиновом ДВС — датчик положения коленвала, он отвечает за момент зажигания.
Проверку трамблера рекомендуется начинать с выявления внешних повреждений — трещин, сколов. Далее необходимо снять крышку и осмотреть контакты и бегунок.
Если трамблер исправен, нужно взять рабочую свечу зажигания, присоединить высоковольтный провод и свечу положить резьбой на минусовой контакт автомобиля.
На автомобилях Фольксваген с бесконтактной системой зажигания надо проверить катушки на каждом цилиндре. После внешнего осмотра на наличие вздутий и трещин, нужно вставить рабочую свечу в наконечник катушки и положить резьбой на источник с хорошей массой.
Закрепив свечи, необходимо повернуть ключ в положение запуск и проверить наличие искры. Отсутствие искры говорит о возможном выходе из строя высоковольтного провода, катушки зажигания или датчика положения коленвала. Неисправные детали нужно заменить.
