Замена щеток стеклоочистителя: как снять и поменять передние и задние дворники (видео)

Четвертое поколение RAV4

Последняя, доступная покупателям модель Тойоты рав 4 выпускается с 2012 года. Длина водительской щетки – 650 мм, пассажирской – 400 мм. Тип крепления – крючок.

Процедура замены проводиться максимально быстро за счет фиксирующего колпачка на стеклоочистителях. Открываем его, поднимаем поводок, тянем на себя и легко снимаем щетку. Вытягиваем резинку с той стороны, где установлен фиксатор. Убираем металлические направляющие, установленные с обеих сторон детали

Крепим их к новой резинке, обращая внимание на расположение фиксирующего отлива. Заводим направляющие щетки в обратной последовательности

Возвращаем дворник на место. Если щетка расположена вдоль нижней облицовки стекла, можно смело ее крепить. После обязательно проверяем исправность работы.

Какие бывают щетки стеклоочистителя?

На японские кроссоверы Тойота Рав 4 можно установить следующие типы щеток стеклоочистителя:

• каркасные;
• бескаркасные;
• гибридные.

У каждого типа есть преимущества и недостатки.

Каркасные

Эти типы дворников появились первыми. Они распространены и сейчас. Однако многие автопроизводители от них постепенно отказываются. Резинка с очищающей кромкой зафиксирована на массивном металлическом каркасе.

Единственное преимущество подобных систем – цена. Каркасные щетки дешевле остальных. Их изготавливают из металла или пластика. Модели из полимеров лучше противостоят обледенению. Они хорошо очищают стекло, дольше служат.

Металлические каркасные стеклоочистители быстро расшатываются и приходят в негодность. Их срок службы не превышает 12 месяцев. Затем на стеклах возникают разводы, свидетельствующие о необходимости замены элемента.

Прижимная сила у каркасных дворников минимальная. На скорости в 120 км/ч и выше качество их работы будет неуклонно падать. Края очищающей резинки могут вовсе отойти от поверхности стекла. Иногда для увеличения аэродинамики производители крепят к каркасу небольшие спойлеры.

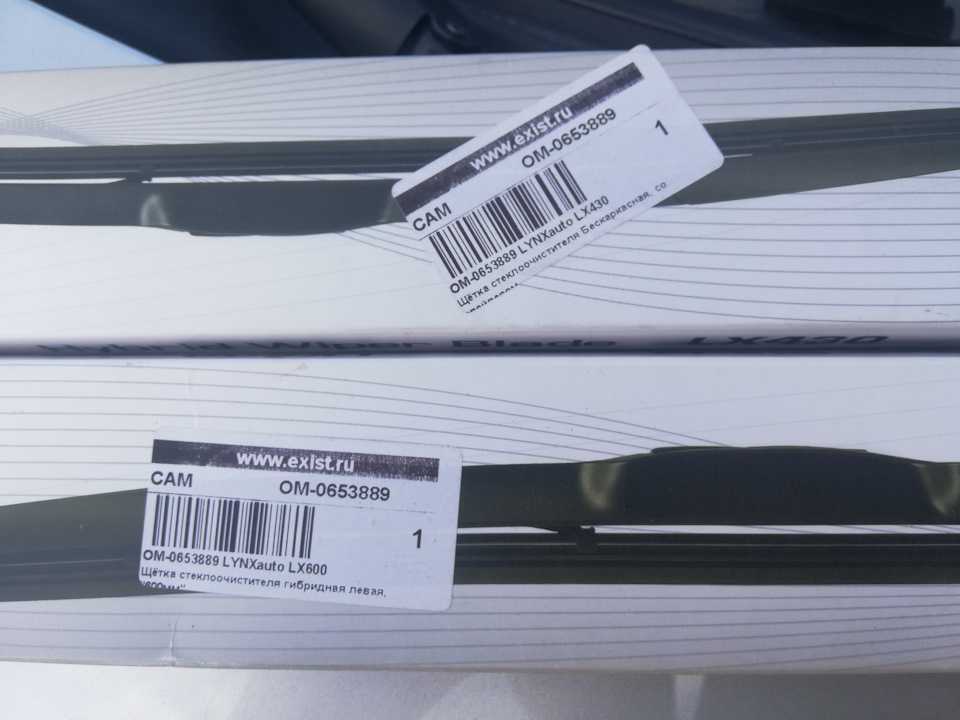

Гибридные дворники

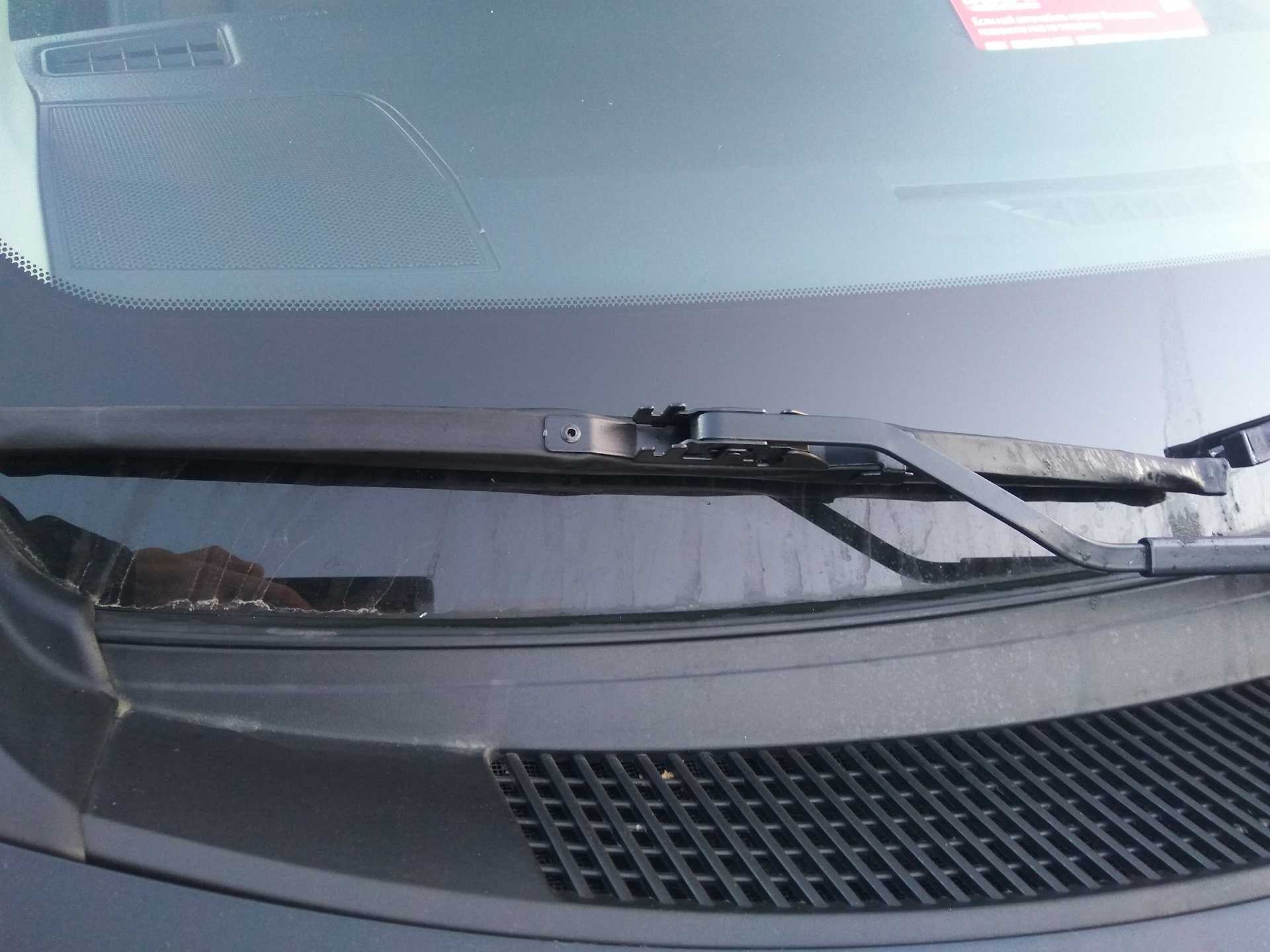

Оригинальные щетки стеклоочистителя «Тойота Рав 4» гибридные. Каркас небольших размеров закрыт кожухом. Обтекатель сохраняет форму аэродинамического крыла. Даже края дворников прижимаются к ветровому стеклу с большой силой.

Каркас шарнирный. Он повышает плотность прилегания очищающей кромки к поверхности. Гибридные дворники отлично очищают стекла с разной выпуклостью. Разводы исключены.

Недостаток гибридных стеклоочистителей – высокая цена. Эти модели дороже остальных. Чистящую кромку делают из натуральной резины. Она выдерживает даже интенсивное трение.

К преимуществам гибридных дворников относят хорошую чистящую способность, минимальный риск обледенения зимой и большой ресурс службы. Этих стеклоочистителей хватает на 3-4 года эксплуатации.

Проверка состояния, регулировка и замена щеток стеклоочистителей

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На щетках стеклоочистителей
со временем накапливается дорожная пленка, снижая эффективность их работы, поэтому
щетки следует регулярно промывать в мягком чистящем растворе.Проверка
состояния щеток и исходного положения рычага стеклоочистителя
2. Сборки стеклоочистителей со
щетками должны регулярно осматриваться. Если осмотр выявил наличие затвердений
или трещин на резине щеток, замените щетки. Если при осмотре не обнаружено ничего
необычного, намочите ветровое стекло, включите стеклоочистители, дайте им немного
поработать, и выключите их. Неравномерный след от щеток на стекле или полоски
на чистом стекле указывают на то, что щетки следует заменить.
3.
Если щетки недостаточно хорошо очищают ветровое стекло, то возможны следующие
причины этого. – При прохождении автомобилем автоматической мойки на
ветровое стекло попали частицы воска. Эти частицы могут быть удалены при добавлении
в жидкость стеклоомывателя моющего средства, обладающего свойством растворять
воск. – Наполнение резервуара жидкости для очистки стекол с воскорастворяющими
свойствами может существенно улучшить действие стеклоочистителей. Жирорастворяющие
чистящие средства не в состоянии полностью очистить стекло. – Повреждение
щеток может быть также причиной плохой очистки стекол, щетки следует заменить.
– Угол установки рычагов стеклоочистителей не соответствует необходимому.
4. В ходе работы механизма
стеклоочистителей может произойти ослабление крепежных гаек, поэтому их следует
проверять и по необходимости подтягивать каждый раз при проверке щеток.Проверка

5. Включите и выключите стеклоочистители,
при этом они установятся в исходное положение.Ветровое стекло: Проверьте расстояние между щеткой и нижней кромкой ветрового стекла при выключенном
стеклоочистителе

Расстояние должно составлять на стороне водителя а = 15 – 25
мм, на стороне переднего пассажира b = 17 – 27 мм
На этих местах находятся маркировки
–1–.Заднее стекло: При выключенном стеклоочистителе
щетка должна лежать горизонтально у верхней кромки плоскости остановки очистителя.Проверка угла рычага стеклоочистителя ВНИМАНИЕ
Проверку угла наклона рычага стеклоочистителя
необходимо производить при низкой эффективности очистки стекла или когда присутствует
шум при работе щеток

6. Включите и выключите стеклоочистители, при этом рычаги стеклоочистителя установятся
в исходное положение
Снимите щетки стеклоочистителя.

7.
Рычаг стеклоочистителя 1 вставьте в инструмент HAZET 4851–1 или AUDI 3358 и закрепите
болтом. Проверка и регулировка угла наклона рычага стеклоочистителя^ 1 гаечный ключ 2 рычаг стеклоочистителя 3 инструмент AUDI 3358

8

ри необходимости регулировки, соблюдая
осторожность, гаечным ключом 1 поворачивайте инструмент AUDI 3358 до тех пор,
пока стрелка не установится на шкале на требуемом значении ±2°.Номинальные
значения углов наклона рычага стеклоочистителя. Сторона водителя: –9°
Сторона переднего пассажира –3° Задний стеклоочиститель: 0 – 2°
9. Снимите инструмент AUDI 3358, установите
и зафиксируйте щетки стеклоочистителя.
10.
Установите щетку и проверьте работу стеклоочистителя.

Снимите инструмент AUDI 3358, установите
и зафиксируйте щетки стеклоочистителя.
10.
Установите щетку и проверьте работу стеклоочистителя.

Типы креплений дворников

Существует несколько вариантов фиксации стеклоочистителей, каждый из которых имеет свои преимущества и недостатки:

• боковой штырь;
• кнопка;
• узкая кнопка;
• боковое крепление;
• боковой зажим;
• верхний замок;
• штыковой замок;
• клешня.

У щеток стеклоочистителя Рав 4 используется крепление «крючок». Оно считается классическим.

До 1999 года способ применялся на всех автомобилях без исключения. Однако затем в Ford решили изменить систему и начали ставить на стеклоочистители разные типы креплений. Примеру североамериканского концерна последовали другие производители. Но японские компании используют по-прежнему «крючок».

Чаще всего крепление имеет стандартные размеры 9 на 4 или 9 на 3. Очень редко встречаются другие параметры: 8 на 3 (может использоваться для пассажирского дворника).

Способ фиксации стеклоочистителей «боковой штырь» популярен у немецких концернов. Его начали применять с 2005 года. Такое крепление используется на моделях Audi, Mercedes-Benz, VW, BMW.

Иногда «боковой штырь» используют в автомобилях Volvo и Peugeot. Длина фиксирующего элемента – 22 мм. Крепление 17 мм появилось в 2009 г. на некоторых машинах BMW.

«Кнопка» распространена на машинах европейских производителей. Ее используют в VW, Citroen, Volvo, Renault. Крепление квадратное со стороной 19 мм.

С 2010 года стали использовать «узкую кнопку». Длина стороны квадратного фиксатора была уменьшена до 16 мм. Его устанавливали на машины концерна VAG.

Боковое крепление распространено в автомобилях марки Renault. Остальные автопроизводители используют его значительно реже.

Популярность способа фиксации «боковой зажим» сопоставима с классическим «крючком». Дворники «зажимают сбоку» на машинах марок Saab, Audi, Opel, Fiat, Mercedes-Benz.

«Верхний замок» внешне очень похож на «боковой зажим». Однако способ фиксации иной. Такой вид монтажа применяют на автомобилях BMW 5 и 6 серий.

О способе фиксации стеклоочистителей «штыковой замок» знают владельцы машин Renault и Saab. Крепление стали применять после 2004 года. В грузовых автомобилях используют схожий метод. Но конструкция их дворников имеет два отверстия.

«Клешня» распространена меньше остальных. Ее применяют только на современных версиях Audi A6. Никто более такой способ фиксации не использует.

Инструкция по снятию и замене дворников

Заменить израсходованный материал очень легко, и сделать это можно своими руками

Единственное, что важно сделать – это купить новую деталь, по размеру старой. Ведь зачастую дворники по длине отличаются друг от друга и это тоже важно учитывать

Демонтаж происходит поэтапно:

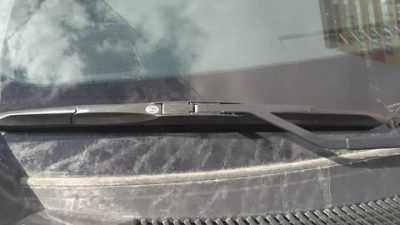

Рычаг ставится вертикально и отстраняется от лобового стекла
Его важно осторожно удерживать, чтобы не травмировать. Если он выскочит, может повредить стекло.
Теперь необходимо открыть заглушку держателя и потянуть щетку вниз, при этом крепко удерживая держатель.
После этого нужно взять заранее припасенную деталь, надеть ее на спицу и закрыть заглушку
Теперь потянуть ее вниз, выравнивая

Таким образом, операция завершена и можно приступить к другому очистителю окна. Он снимается точно также (автор видео — TheBrandConnect).

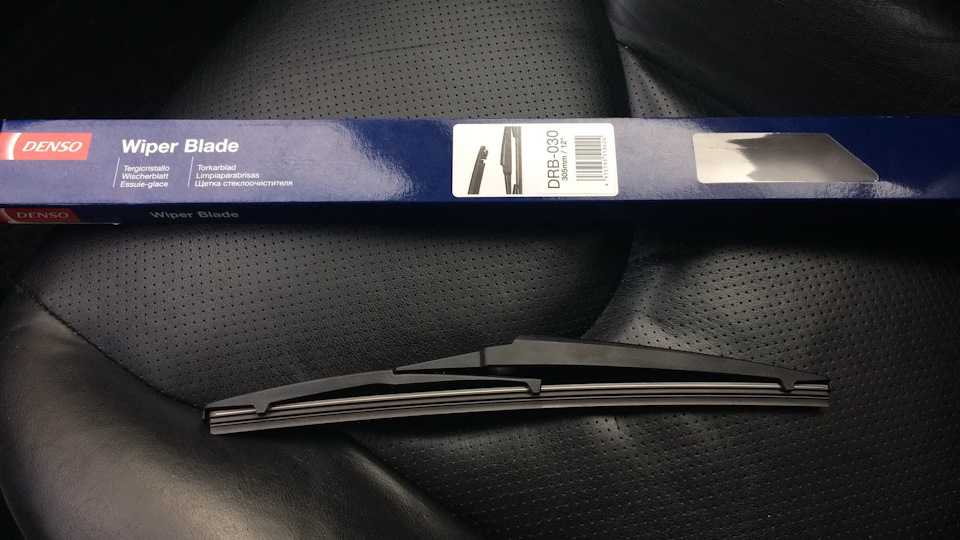

Особенности замены задних дворников

Есть некоторые модели машин, на которые также не будет лишним установить задние очистители стекол. Схема монтажа на задних окнах достаточного отличается от установки очистителя стекол на передние окна. В случае с установкой задних дворников нельзя сказать, как поменять дворники, потому что все машины разные и подход к ним индивидуален. В качестве примера можно взять обычный универсал Лада Калина.

На дворнике находится гайка крепления, а над ней защитный элемент

Этот металлический колпачок необходимо поднять вверх.
Затем взять ключ на 10 и осторожно, чтобы не выронить шайбу под ней, открутить гайку. Теперь немного повернуть прибор и осторожно потянуть на себя

Он соскочит без проблем. После этого можно снимать механизм для очистки окон.
Теперь на демонтированном устройстве нужно потянуть за деталь и отверткой ослабить фиксатор, который удерживает деталь на рычаге. Заменить ее можно точно так же как заменяются передние стеклоочистители
При покупке щеток нужно обращать внимание на изгиб щетки, ведь даже он влияет на качество очистки Разновидности конструкции

Инструкция по самостоятельной замене дворников

Алгоритм действий при установке новых стеклоочистителей на Toyota RAV4 (вне зависимости от года выпуска):

1. Отвести поводок от ветрового стекла, снять или откинуть заглушку на дворнике.
2. Надавить пальцем на скобы фиксатора и потянуть щетку в сторону оси привода стеклоочистителей.
3. Очистить крючок от грязи и следов коррозии и нанести слой силиконовой смазки.
4. Распаковать упаковку и установить переходник для крепления (при необходимости).
5. Надеть очиститель на крючок до момента срабатывания фиксатора, а затем закрыть крышку.
6. Снять транспортировочный чехол с резиновой накладки и опустить поводок со стеклоочистителем в рабочее положение.
7. Повторить операцию с другой стороны автомобиля.
8. Проверить работоспособность системы.

Процедура замены стеклоочистителей занимает 5-7 минут и не требует использования инструмента. Мастеру требуется удерживать металлический поводок рукой, при самопроизвольном падении штанга может разбить ветровое стекло. При обслуживании следует проверить надежность крепления приводов стеклоочистителя, при обнаружении люфта необходимо подтянуть гайки крепления.

Бескаркасные стеклоочистители для «Тойоты Рав 4»

У новых «Тойота Рав 4» дворники имеют гибридную конструкцию. Водители иногда вместо них ставят бескаркасные аналоги. Подобная взаимозаменяемость вполне оправдана. По своим очищающим способностям и надежности работы зимой модели примерно одинаковы.

Корпус бескаркасного стеклоочистителя имеет форму спойлера. Внутрь вставлены две металлические пластины, между которыми находится резиновый уплотнитель. Его кромка и осуществляет очистку ветрового стекла. Кронштейн крепления расположен в центре.

Изнашиваемых шарниров в конструкции нет. Форма спойлера увеличивает прижимную силу. Щетки эффективно удаляют воду и грязь даже при скорости 120-150 км/ч.

Бескаркасные щетки отлично справляются с обледенением. Во время работы они не перекашиваются и не создают дополнительных шумов. При физическом износе стеклоочистителей водители могут поменять лишь саму резинку. Для замены кромки нужно удалить торцевые заглушки, после чего прокладка легко достается.

Выбираем щетки стеклоочистителя для Toyota Rav 4

Дворники Рав 4 – это элемент системы очистки лобового (и заднего) стекла, обеспечивающий необходимый обзор дороги. Расходники должны надежно очищать постоянно загрязняющееся стекло, не изнашиваться быстро. Размер щеток разных поколений менялся, причем задний элемент и передний пассажирский со временем становились меньше, а деталь со стороны водителя наоборот становилась длиннее (на последнем поколении – 650 мм). Ниже расскажем о разновидностях дворников, производителях и нюансах замены этого аксессуара на автомобиле Тойота Рав 4.

Размеры двоников Рав 4

Поколения Rav 4и годы выпускаВодительский(см)Пассажирский(см)Задний(см)

5 поколение20202019	65	40	25
4 поколение2019201820172016201520142013	65	40,5	25
3 поколение 201320122011201020092008200720062005	61	40,5	30,5
2 поколение200520042003200220012000	61	48	30,5
1 поколение2000199919981997199619951994	51	45,5	35,5

Какие бывают щетки стеклоочистителя?

На японские кроссоверы Тойота Рав 4 можно установить следующие типы щеток стеклоочистителя:

• каркасные;
• бескаркасные;
• гибридные.

У каждого типа есть преимущества и недостатки.

Бескаркасные стеклоочистители

Корпус щеток бескаркасного типа выполнен из резины и пластика, а полоска для очищения стекла зафиксирована внутри. Достоинством такой конструкции будет устойчивость к короблению и обледенению, неплохая аэродинамика. Щетка плотно ложится на лобовое стекло. Замена износившегося полотна производится без установки нового корпуса. В итоге этот тип щеток для Рав 4 относится к классу всесезонных.

Составные части бескаркасных

Конструктивный недостаток проявляет себя при установке на некоторые модели авто – без монтажа дополнительного адаптера закрепление оказывается невозможным. Ряд производителей комплектует стеклоочистители переходниками, но при монтаже могут возникнуть трудности.

Хорошие производители

Очестители стекол кроссоверов Рав 4 поставляются на рынок как российскими, так и зарубежными производителями. Выбор щеток стеклоочистителей богат, но лучше купить товары известных компаний: Bosch, Trico, Valeo, Denso и Champion.

Продукция Bosch надежна и прочна. Производитель зарекомендовал себя как создатель качественного и высокотехнологичного продукта, причем автомобильные расходники не единственный сегмент деятельности группы компаний.

Неисправности

Если после замены стеклоочиститель не работает, нужно определить, в чем именно кроется неисправность. Для этого нужно отключить от расположенного под приборной панелью переключателя штекерную коробку, соединив ее наконечники колодки последнего узла. Работа щеток возобновилась – неисправен переключатель, все осталось как прежде – проблема в самом сменном блоке. Возможен также вариант, когда дворник работает на большой и малой скорости, а в прерывистом режиме не двигается. В этом случае придется посмотреть на реле узла.

Если подобная процедура является слишком сложной для обычного владельца транспортного средства, намного проще и быстрее (но не дешевле) отдать авто в ремонт. Замена детали опытными работниками происходит в считанные минуты.

Благодаря просмотру наглядного видео, проблем с заменой оригинальных дворников возникнуть не должно. Post Views: 3 626

Тормозные колодки — конструкция, эксплуатация и поломки

Опубликовано: 28.04.2019 Spread the love

Spread the love Тормозные колодки и проблемы с нимиСодержание1 Тормозные колодки и проблемы с ними1.1 Какой ресурс у тормозных колодок?1.1.1 Состав тормозных колодок для автомобиля1.2 Как работают тормозные колодки?1.2.1 Сигнал износа тормозных колодок1.3 Поломки тормозных колодок1.3.0.1 Неравномерный износ колодок1.3.0.2 Писк тормозных колодок1.3.0.3 Деформированные тормозные диски1.3.0.4 Перегревание1.3.0.5 Плохая сборка Тормозные колодки являются очень важным элементом тормозной …

Тормозные колодки — конструкция, эксплуатация и поломки Читать полностью »

Исследование популярности щеток стеклоочистителя

Владельцы Рав 4 спереди ставят гибридные или бескаркасные модели. Сзади – чаще каркасные. Хорошо себя зарекомендовали пластиковые дворники от Bosch. У них стабильная прижимная сила и высокая защита от обледенения. Самый популярный задний стеклоочиститель – модель Rear H 307. Они дешевые и хорошо чистят.

Для лобового стекла популярностью пользуются модели от:

• Denso;
• Bosch;
• Kamoka;
• Valeo.

При выборе бескаркасных стеклоочистителей для «Тойоты Рав 4» водители чаще предпочитают:

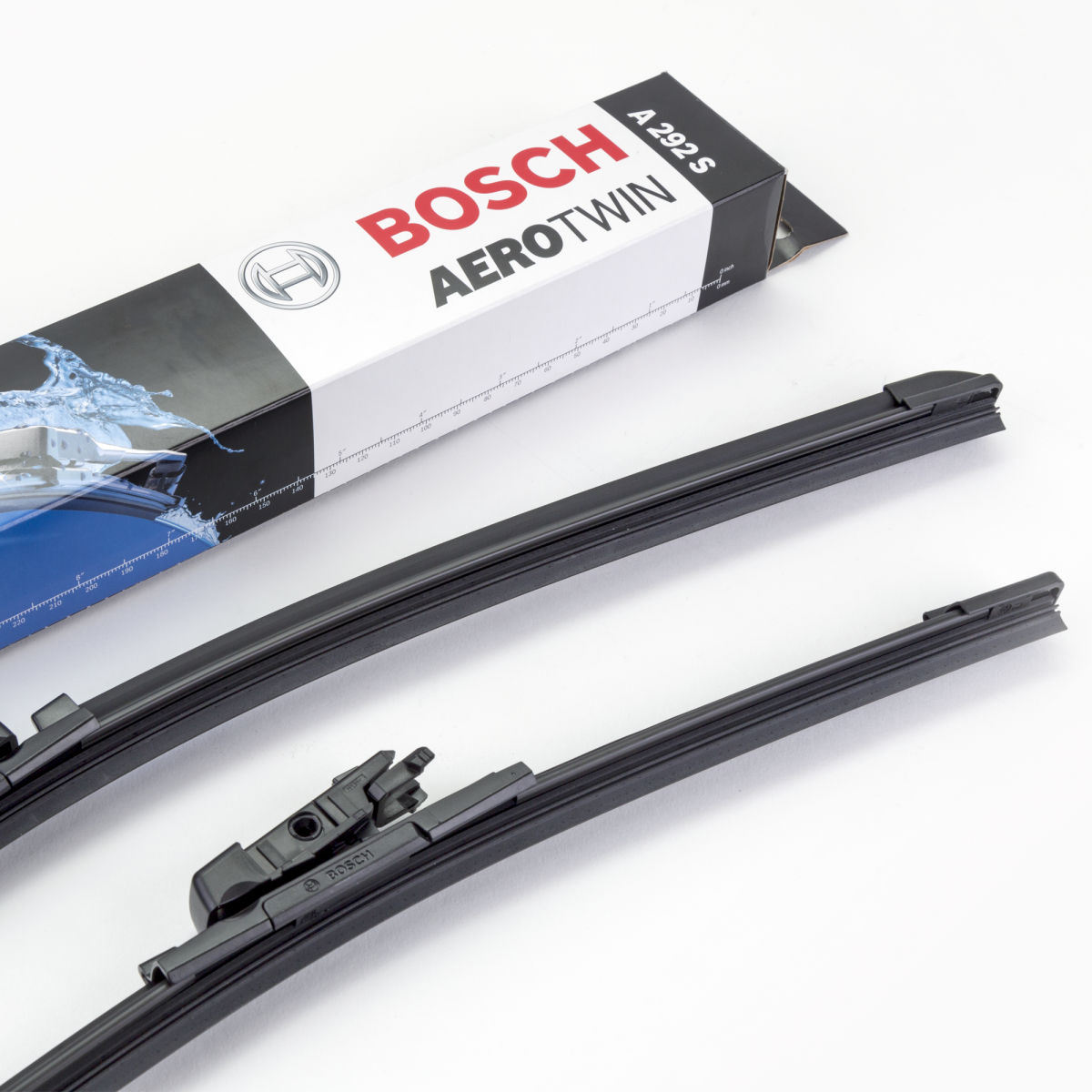

• Bosch Aerotwin Retrofit AR 653 S;
• Valeo Silencio X-TRM Aftermarket;
• Kamoka 27E24.

Щетки от Bosch хорошо зарекомендовали себя в качестве всесезонного стеклоочистителя. Обледенение им не грозит. «Валео» – самые дорогие в списке. Особенность моделей – длительный срок службы. На необходимость замены укажет индикатор износа. Модель от Kamoka – самая бюджетная в классе.

Самые популярные каркасные щетки для «Тойоты Рав 4» – модели от Bosch:

• Twin Spoiler 653 S;
• Twin 653;
• Eco.

Первые 2 варианта относятся к одному семейству. Недостаток Twin 653 – отсутствие спойлера. Из-за этого снижается прижимная сила самих щеток. Модель Eco – самая дешевая в списке.

Лучшей гибридной щеткой на рынке признается модель Denso Hybrid. Стеклоочистители на 20% дешевле бескаркасных Valeo Silencio, но чистят ничуть не хуже. Подходят для круглогодичного использования.

Представленные щетки применяются в разных поколениях Рав 4.

Выбор стеклоочистителей – сложная задача. От качества очистки ветрового и заднего стекол зависит безопасность на дороге. Экономить на этом нельзя.

Как снять дворники с машины Тойота Rav4 2020 года

Чтобы установить новые передние щетки, следуйте простой инструкции:

Откиньте фиксатор на корпусе, после чего аккуратно вставьте элемент в разрез и натяните до упора. Проще всего ориентироваться по фиксатору – если он защелкивается, дворник стоит как нужно.

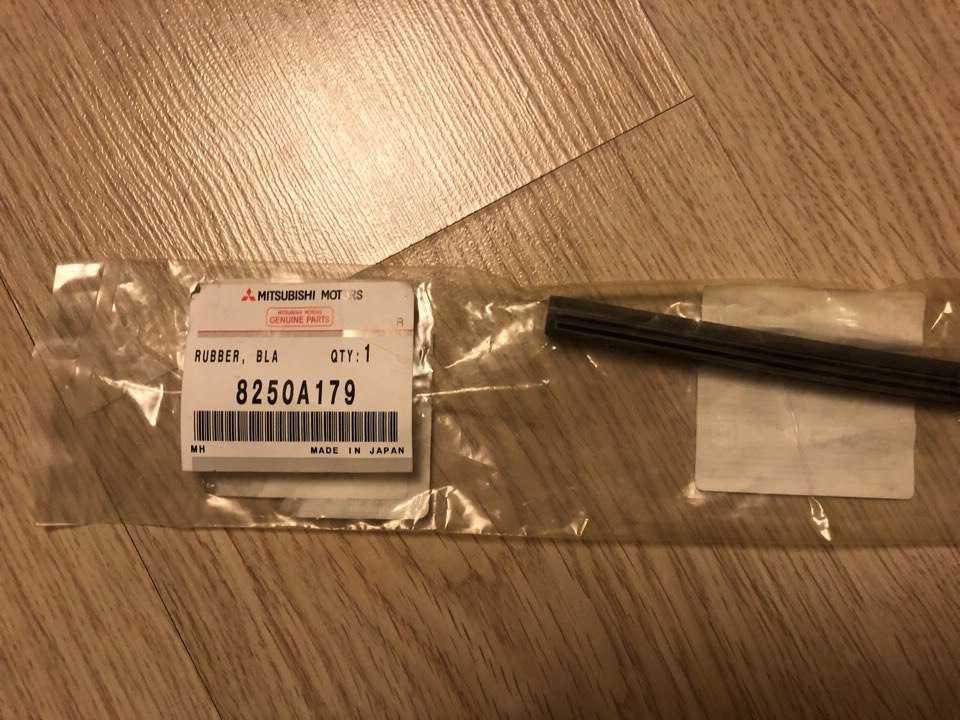

Если вы решили сменить только резинки, что позволяет сэкономить, тогда добавится еще несколько этапов. После снятия элемента осмотрите его и найдите фиксатор, который держит резинку. Он расположен на краю одной из сторон.
Возьмитесь за резинку и сдерните ее с места в сторону фиксатора. После того как она сдвинется, просто вытащите элемент из паза.
Извлеките металлические направляющие из резинки, они расположены с двух сторон и вынимаются просто
Обратите внимание, что со стороны расположения фиксатора в пластинках есть вырезы.
Возьмите новую резинку и определите, с какой стороны на ней есть отлив. Он расположен там, где находится фиксатор
Вставьте стальные направляющие на место. Для этого аккуратно заправьте их в паз по всей длине.
Резинку с металлическими пластинами начинайте вставлять в корпус дворника со стороны фиксатора. Все просто, главное – попадать в пазы, расположенные через 10 см. В конце просто аккуратно нажмите на торец, чтобы резинка защелкнулась.
Аналогичным образом меняется и элемент на задней щетке

Важно следить за точностью совмещения деталей, чтобы не деформировать их и не повредить резиновую часть.

Признаки того, что щетка или резиновая часть нуждаются в замене: стекло очищается не лучшим образом, на поверхности остаются линии или разводы. Обычно комплекта хватает на 6-12 месяцев в зависимости от его качества и климата в регионе.

Как снять дворники с машины Тойота Rav4 правильно

Следует изучить особенности крепления элементов. Они разные спереди и сзади, поэтому работа будет отличаться

Что касается конструкции, тут важно помнить следующее:

1. В передней части использованы два элемента различной длины. Водительский дворник намного больше, чем пассажирский. Крепление осуществляется за счет стандартного крючка на поводке. Эта система встречается на большинстве отечественных автомобилей и иномарок, поэтому трудностей с приобретением щеток и их заменой обычно не возникает. Специальный фиксатор удерживает соединение в правильном положении и не дает дворникам сдвигаться в процессе работы.
2. Сзади установлена небольшая щетка для улучшения обзора при сложных погодных условиях. Она крепится за счет современного фиксатора, который представляет собой крючок особой конфигурации на конце и защелку, чтобы исключить смещение рабочего узла.

Для работы чаще всего не нужны никакие инструменты. Единственное, что может потребоваться, – плоская отвертка небольшой ширины, но ее можно заменить любым другим предметом подходящего размера.

Передние

Работу можно производить в любом месте, главное – чтобы было нормальное освещение. Можно застелить часть капота тканью, чтобы опираться на него и не поцарапать. Инструкция:

1. С помощью небольшой плоской отвертки аккуратно приподнимите фиксатор, чтобы он отщелкнулся и поднялся вверх. Он держится на защелках, и, если дворник давно не менялся, может потребоваться значительное усилие, так как соединение со временем может деформироваться либо забиться грязью.
2. Возьмитесь за дворник рукой и тяните его по направлению от фиксатора. Он держится достаточно плотно, поэтому вначале нужно приложить усилие, чтобы сдвинуть его с места. Дальше элемент просто снимается.
3. Так как поводок дворника подпружиненный, придерживайте его второй рукой, чтобы после снятия он не ударил по стеклу. Если какие-то элементы не поддаются, можете обработать соединение жидким ключом, тогда оно отойдет намного проще.

При покупке важно подобрать подходящие дворники. Их параметры различаются в зависимости от поколения Toyota RAV4

Проще всего воспользоваться списком:

1. 1 поколение — с 1994 по 2000 год. Длина водительского дворника — 51 см, пассажирского – 45,5 см.
2. 2 поколение — с 2000 по 2005 год. Водительская щетка – 61 см, пассажирская – 48 см.
3. 3 поколение — с 2005 по 2013 год. С водительской стороны – 61 см, пассажирской – 40,5 см.
4. 4 поколение — с 2013 по 2020 год. Длина водительской щетки 65 см, пассажирской – 40,5 см.
5. 5 поколение – с 2019 по 2021 г. левая сторона – 65 см, правая – 40 см.

Можно приобретать как оригинальные комплекты под свою модель машины, так и покупать щетки по отдельности. Второй вариант чаще всего позволяет существенно сэкономить.

Задний: замена

Чаще всего заднюю щетку меняют одновременно с передними. Но если этот узел используется редко, можно ставить новый через раз. Инструкция по замене:

1. Приподнимите пластиковую заглушку в основании конструкции, где она крепится к кузову машины. Для этого потяните ее вверх. Если пальцами это сделать сложно, подденьте плоской отверткой. Элемент просто окидывается, а не снимается полностью.
2. Оттяните поводок под углом 90 градусов, чтобы было удобнее работать. Он фиксируется в таком положении.
3. Поверните дворник так, чтобы он вышел из пластинчатых фиксаторов. Затем аккуратно потяните его по направлению от поводка, чтобы извлечь штифт из крючка. Двигайте деталь в разные стороны, чтобы выбрать оптимальное положение для снятия.
4. Новый элемент поставьте на место старого, для этого защелкните штифт в крючок, после чего отведите каркас к поводку, чтобы он зафиксировался в правильном положении.
5. Установите дворник на место и убедитесь, что он прижимается к стеклу равномерно по всей длине. Защелкните заглушку в основании.

Также важно подобрать дворник подходящего размера в зависимости от поколения автомобиля. У первого длина равна 35,5 см, у второго и третьего – 30,5, у четвертого и пятого — 25 см

Меняем дворники на Тойота Рав 4 3

Каким образом поменять износившиеся щетки стеклоочистителя? На кроссовере Рав 4 третьего поколения замена дворников осуществляется в таком порядке:

1. Фиксатор, удерживающий щетку, поддевается вверх. Для этого лучше использовать отвертку, чтобы не повредить ногти.
2. Поводок приподнимается, дворник отводится назад.
3. Щетка аккуратно снимается. Отпускать поводок нужно плавно, поскольку при резком возврате назад он может разбить лобовое стекло.
4. Новая щетка извлекается из упаковки, ставится взамен старой. Фиксатор защелкивается.
5. Процедура повторяется со вторым дворником.

У Rav 4 тип крепления — крючок (hook)

Это интересно: Какие тормозные диски для Triumph TR7
