Датчик включения вентилятора ваз 2106
Вряд ли имеет смысл лишний раз напоминать к каким тяжелым последствиям может привести перегрев двигателя, а между тем подобная проблема может возникнуть из-за отказа такого, казалось бы, незначительной детали как датчик включения вентилятора. К слову сказать, данный элемент и сегодня широко используется на машинах с карбюраторными моторами и в полной мере это относиться классическому ряду изделий автоВАЗа и, в частности популярной модели ВАЗ 2106.
Конструктивно датчик включения вентилятора представляет собой терморезистор, который при достижении температуры охлаждающей жидкости определенного контрольного значения замыкает контакты включения вентилятора, а при снижении температуры, соответственно, размыкает (температура замыкания 92±2 °С а размыкания 87+2 °С). Кстати, приобретая датчик включения вентилятора для двигателя, установленного на ВАЗ 2106 следует учитывать, что аналогичные датчики на ВАЗ 2108 и ВАЗ 2109 настроены на более высокую температуру, а значит, в момент покупке следует внимательно изучить маркировку, нанесенную на его корпусе.
Осуществляя диагностику неисправности системы охлаждения, поиск места где находится данный датчик особого затруднения не вызывает, однако следует учитывать, некоторые различия в месте установки для вариантов ВАЗ 2106 с латунными и алюминиевыми радиаторами. В первом случае он находиться снизу бачка радиатора с левой его стороны, а во втором – в нижней секции правого бака.
Что касается общей электрической схемы работы системы охлаждения, то и здесь существуют разные варианты, например, на карбюраторных автомобилях семейства ВАЗ, начиная с 2000 года, вспомогательное реле подключения вентилятора больше не устанавливают, а из жгута удалены все провода его подключения. Также с 2000 года начато использование более совершенного датчика 661.3710.
Типовая схема системы охлаждения ВАЗ 2106 приведена на рисунке, где цифрами обозначены:
- генератор;
- аккумуляторная батарея;
- выключатель зажигания;
- основной блок предохранителей;
- вспомогательное реле;
- датчик управления вентилятром;
- электровентилятор;
- вспомогательный блок предохранителей.
Не должен вызывать особых проблем и вопрос, как проверить датчик включения вентилятора в случае общей неисправности системы охлаждения. В данной ситуации достаточно перемкнуть контакты в разъеме датчика (со стороны бортовой электросети) и если в таком положении вентилятор запуститься, то стоит задуматься, как поменять датчик или, хотя бы, без последствий добраться до гаража или автосервиса.
Если исправный датчик включения вентилятора у вас уже под рукой, то замена неисправной детали не потребует от вас особых знаний и специальных навыков. При этом вам понадобиться, всего лишь, ключ на «на 30» и емкость для сбора охлаждающей жидкости.
Единственная особенность заключается в том, чтобы при сборке не забыть установить уплотнительную прокладку, кроме того, для удобства работы, возможно, придется снять аккумулятор. При подключении колодки разъема, его полярность значения не имеет. В любом случае, если ситуация с перегревом двигателя возникла в дороге необходимо придерживаться определенных правил.
Прежде всего, при возникновении проблемы не следует сразу выключать двигатель – это чревато местным перегревом некоторых деталей двигателя вследствие создания условий для, так называемого, «теплового удара». Гораздо полезнее просто остановиться и примерно пять минут дать поработать двигателю на холостых оборотах. Кроме того, значительно понизить температуру охлаждающей жидкости можно методом включения отопления салона.
Теги датчики авто
Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.
На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.
Для увеличения изображения кликните по картинке ниже.
Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов
- передние фонари
- боковые указатели поворота
- аккумуляторная батарея
- реле лампы сигнализатора заряда аккумуляторной батареи
- реле включения ближнего света фар
- реле включения дальнего света фар
- стартер
- генератор
- наружные фары
- внутренние фары
- датчик включения электродвигателя вентилятора
- электродвигатель вентилятора системы охлаждения двигателя
- звуковой сигнал
- катушка зажигания
- распределитель зажигания
- свечи зажигания
- электромагнитный клапан карбюратора
- датчик указателя температуры охлаждающей жидкости
- подкапотная лампа
- выключатель света заднего хода
- датчик указателя давления масла
- датчик сигнализатора недостаточного давления масла
- датчик сигнализатора недостаточного уровня тормозной жидкости
- моторедуктор очистителя ветрового стекла
- коммутатор *
- электродвигатель омывателя ветрового стекла
- реле включения электродвигателя вентилятора **
- регулятор напряжения
- реле-прерыватель очистителя ветрового стекла
- дополнительный блок предохранителей
- основной блок предохранителей
- реле-прерыватель аварийной сигнализации и указателей поворота
- реле включения обогрева заднего стекла ***
- выключатель стоп-сигнала
- штепсельная розетка для переносной лампы ****
- добавочный резистор электродвигателя отопителя
- электродвигатель отопителя
- переключатель электродвигателя отопителя
- часы
- лампа освещения вещевого ящика
- прикуриватель
- выключатель аварийной сигнализации
- регулятор освещения приборов
- лампа сигнализатора уровня тормозной жидкости
- трехрычажный переключатель
- выключатель зажигания
- выключатель обогрева заднего стекла ***
- выключатель заднего противотуманного фонаря
- выключатель наружного освещения
- выключатели плафонов, расположенные в стойках передних дверей
- моторедукторы электростеклоподъемников передних дверей ***
- выключатели плафонов, расположенные в стойках задних дверей
- выключатель контрольной лампы стояночного тормоза
- плафоны освещения салона
- указатель уровня топлива с сигнализатором резерва
- указатель температуры охлаждающей жидкости
- указатель давления масла с сигнализатором недостаточного давления
- тахометр
- лампа сигнализатора стояночного тормоза
- лампа сигнализатора заряда аккумуляторной батареи
- лампа сигнализатора воздушной заслонки карбюратора
- контрольная лампа габаритного света
- лампа сигнализатора указателей поворота
- лампа сигнализатора дальнего света фар
- спидометр
- выключатель сигнализатора воздушной заслонки карбюратора
- переключатель электростеклоподъемника левой передней двери ***
- реле включения электростеклоподъемников передних дверей ***
- переключатель электростеклоподъемника правой передней двери ***
- задние фонари
- фонари освещения номерного знака
- датчик указателя уровня и резерва топлива
- колодки, подключаемые к элементу обогрева заднего стекла ***
- лампа освещения багажника
- задний противотуманный фонарь
Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».
Порядок условной нумерации штекеров в колодках:
- а — коммутатора
- б — датчика-распределителя зажигания
- в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
- г — реле прерывателя аварийной сигнализации и указателей поворота
- д — трехрычажного переключателя
* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** — Устанавливается на части автомобилей.
http://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/datchik-temperatury-vaz-2106.htmlhttp://fb.ru/article/462656/datchik-temperaturyi-vaz—ustroystvo-printsip-rabotyi-zamenahttp://labuda.blog/191403http://old-vaz.ru/sxema-elektrooborudovaniya-vaz-2106-21061-21063-21065-vypuska-1988-2001-gg.html
Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099
Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.
Устройство и принцип действия

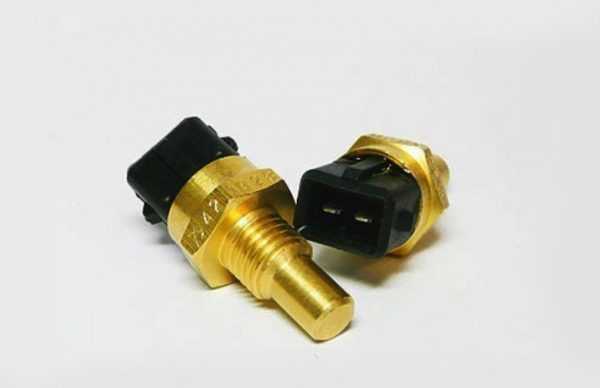

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.
Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой – чувствительный компонент, который находится непосредственно в потоке расходного материала.
Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.
Два датчика температуры антифриза для ВАЗ
Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.
На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой – отвечает за индикацию температуры на приборной панели.
Возможные неисправности
Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.
Итак, почему ДТОЖ не работает:
- Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
- Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
- Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео – Техник-механик).
Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?
Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:
- Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
- У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
- Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
- Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.
Для чего нужен температурный датчик
Основная функция температурного датчика «шестёрки» — контролировать нагрев антифриза в моторе и выводить информацию на приборную панель автомобиля. Однако этим функции таких датчиков не ограничиваются.

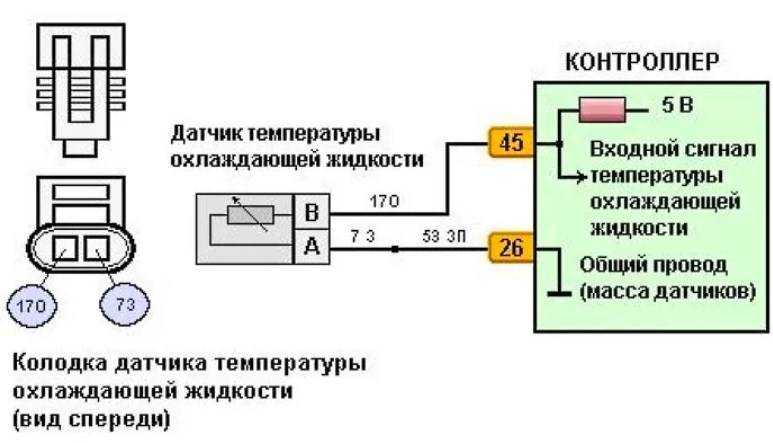

Кроме того, датчик подключён к автомобильному управляющему блоку. Данные о температуре мотора транслируются и туда. А блок, в свою очередь, в зависимости от полученной температуры вносит поправки при подаче топливной смеси в мотор. Например, если двигатель холодный, то управляющий блок, исходя из полученных ранее данных, установит обогащённую топливную смесь. Это позволит водителю легче завести машину. А когда двигатель прогреется, управляющий блок сделает смесь беднее, чтобы машина внезапно не заглохла. То есть от корректной работы датчика антифриза зависит не только осведомлённость водителя о состоянии мотора, но и расход горючего.
Как работает температурный датчик на ВАЗ 2106
Основным элементом датчика является терморезистор. В зависимости от температуры сопротивление терморезистора может меняться. Терморезистор устанавливается в герметичном латунном корпусе. Снаружи на корпус выведены контакты резистора. Помимо этого, на корпусе имеется резьба, позволяющая вкручивать датчик в штатное гнездо. Контактов на датчике два. Первый подключается к электронному блоку автомобиля. Второй — к так называемой массе.
Для работы терморезистора в датчике требуется подать на него напряжение в пять вольт. Оно подаётся с электронного блока. А стабильность напряжения обеспечивается отдельным резистором в электронном блоке. Этот резистор обладает постоянным сопротивлением. Как только температура антифриза в двигателе повышается, сопротивление терморезистора начинает падать.
Напряжение, которое подаётся на терморезистор, тоже резко падает. Зафиксировав снижение напряжения, управляющий блок вычисляет температуру мотора и выводит полученную цифру на приборную панель.
Где находится температурный датчик
На ВАЗ 2106 температурные датчики почти всегда устанавливаются в гнёздах на блоках цилиндров.
В более поздних моделях «шестёрок» встречаются датчики, установленные в корпусах термостатов, однако это большая редкость.
Этот датчик практически на всех машинах стоит рядом с патрубком, по которому горячий антифриз уходит в радиатор. Такое расположение позволяет снимать максимально точные показания температуры.
Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2101-ВАЗ 2107?
Примечание!
Прежде чем начать замену, обязательно помните то что заменять данный датчик нужно только на холодном двигателе, так как после того как вы его извлечёте из того самого отверстия, то из этого отверстия сразу же потечёт охлаждающая жидкость, а если двигатель будет очень горячий (При горячем двигателе давление в системе очень сильно возрастает), то из этого отверстия не потечёт охлаждающая жидкость, а просто выплеснется под очень сильным напором да и ещё будет она при этом очень горячая и если она вдруг попадёт на вас, то возможно нанесёт ожоги поэтому с температурой данной жидкости будьте очень аккуратны!
Да ещё кой что перед покупкой какого либо датчика просмотрите на старом вашем датчике маркировку которая на нём нанесена и уже по ней покупайте новый датчик, потому что они должны будут обязательно сходиться между собой и да к слову, на большинстве автомобилей классического производства применяется датчик температуры охлаждающей жидкости типа ТМ 106, поэтому учтите это тоже перед покупкой!
Перед тем как вы приступите к работе, обесточьте так же аккумуляторную батарею чтобы на 100% обезопасить провода от короткого замыкания, а то если на них попадёт влага тогда они у вас могут сгореть поэтому будьте более аккуратны! (Более подробно о том как обесточит аккумулятор, см. в статье: «» в пункте 1)
Снятие:
1) В самом начале операции снимите защитный чехол с датчика и отсоедините провод который к нему ещё подсоединяется, после чего взяв в руки гаечный ключ, либо же торцевой ключ, либо же головку и отверните с их помощью сам датчик за резьбовую гайку которая идёт как одно целое вместе с датчиком.
2) Затем когда датчик уже будет почти отвёрнут, отложите все инструменты в сторонку и при помощи одно руки понемногу начните выворачивать датчик, а когда датчик уже вот вот отвёрнётся, то возьмите в руки либо просто новый датчик, либо же просто заткнёте отверстие рукой чтобы не вытекала жидкость, после того как вы примете решение проделайте следующие, выворачивайте значит полностью сам датчик и после того как он будет вывернут резко убирайте его и на его место можете сразу же поставить новый, либо же просто заткнуть отверстие рукой.
Примечание!
Если вы хотите чтобы из данного отверстия не полилась охлаждающая жидкость, то в таком случае слейте её из системы до такого уровня, чтобы она была ниже этого датчика и соответственно ниже самого отверстия! (О том как слить жидкость, см. в статье: «»)
Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, по необходимо добавьте охлаждающую жидкость в расширительный бачок.
Датчик включения вентилятора 2106
Это всего лишь один из элементов, но без него система работать в автоматическом режиме не сможет. По сути, датчик выполняет роль выключателя, не более того. Он состоит из бронзового корпуса, в котором заключена биметаллическая пластина. Если вы знаете свойства ее, то вспомните, что она способна деформироваться при определенной температуре. Причем можно угадать ее значение буквально до десятых градуса, всего лишь меняя процентное содержание металлов в сплаве. Из датчика наружу выходят два контакта – они нормально разомкнуты, замыкаются при достижении температуры корпуса около 92 градусов.
Два варианта схемы включения вентилятора (имеется принудительный режим)
Обычно схема включения состоит из таких компонентов:
- Датчик.
- Электромагнитное реле.
- Вентилятор.
- Предохранитель.
Стоит отметить, что некоторые схемы не содержат реле, так как оснащаются датчиками с контактами, имеющими высокую степень надежности. Они способны долгое время работать под воздействием больших токов. Только представьте, какие искры проскакивают между контактами в момент включения вентилятора, а дугогасительной решетки там нет, к сожалению.
Схема подключения без использования электромагнитного реле
Я бы советовал, даже, несмотря на высокую надежность, заявленную производителями, все же использовать схему с электромагнитным реле. Не стоит надеяться на авось. Автомобилей ВАЗ 2106 с инжекторным двигателем не так уж много, они выпускались на ИЖ-маше в последние годы. В них схема включения вентилятора несколько иная – отсутствует датчик на боковой части радиатора. Его функции полностью перешли к датчик температуры охлаждающей жидкости ВАЗ 2106, расположенному в блоке двигателя. Здесь несколько иной алгоритм, так как запуск электродвигателя вентилятора происходит после подачи сигнала о том, что температура достигла максимального значения, на электронный блок управления.
Замена датчика температуры антифриза на ВАЗ 2106
Прежде чем менять датчик антифриза на ВАЗ 2106, следует учесть несколько важных нюансов:
- двигатель автомобиля обязательно должен быть холодным. После выкручивания датчика из его гнезда начинает вытекать антифриз. А если двигатель горячий, то антифриз из него не вытекает, а выбрасывается мощной струёй, поскольку давление в горячем двигателе очень высокое. В результате можно получить сильнейшие ожоги;
- перед тем как покупать в магазине новый датчик, следует внимательно осмотреть маркировку старого. Практически на всей вазовской классике используется один и тот же датчик с маркировкой ТМ-106. Приобретать следует именно его, поскольку корректная работа других датчиков производителем не гарантируется;
- перед заменой датчика следует снять обе клеммы с аккумулятора. Это позволит избежать короткого замыкания, которое возможно при вытекании антифриза и попадании этой жидкости на провода.
Теперь об инструментах. Нам будут нужны всего две вещи:
- рожковый ключ на 21;
- новый датчик антифриза на ВАЗ 2106.
Последовательность действий
Замена датчика состоит из двух простых шагов:
- С датчика аккуратно снимается защитный пластиковый колпачок с проводами. После этого датчик откручивается на несколько оборотов ключом на 21.Выкрутив датчик, отверстие необходимо быстро закрыть пальцем
- Когда до полного выкручивания датчика останется буквально пара оборотов, следует отложить в сторону ключ и взять в правую руку новый датчик. Левой рукой старый датчик выкручивается полностью, а отверстие, в котором он стоял, затыкается пальцем. Новый датчик подносится к отверстию, палец убирается, и датчик вкручивается в гнездо. Всё это необходимо проделать очень быстро, чтобы вытекло как можно меньше антифриза.
Видео: меняем антифризный датчик на «классике»
Итак, замена датчика температуры антифриза — задача, которая вполне по силам даже автолюбителю-новичку. Главное — не забыть хорошо остудить двигатель машины, а потом действовать как можно проворнее. И всё получится.
Указатель температуры показывает определенные значения по сигналу с датчика указателя температуры охлаждающей жидкости (ТМ-106), ввернутрого в блок цилиндров двигателя. Далее представлены две схемы подключения датчика указателя температуры охлаждающей жидкости для автомобилей ВАЗ 2108, 2109, 21099 с карбюраторными двигателями.
Схема подключения датчика указателя температуры охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722 и «низкой» панелью приборов
Схема подключения датчика указателя температуры охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114 и «высокой» панелью приборов
Примечания и дополнения
— Система охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 оборудована еще одним температурным датчиком — датчик включения вентилятора системы охлаждения (ТМ-108). Он установлен в бачке радиатора и по его сигналу включается вентилятор радиатора.
— В системе охлаждения инжекторного двигателя также имеется датчик указателя температуры ОЖ. Функцию контроля за включением вентилятора осуществляет блок управления (ЭБУ) по сигналу с датчика температуры охлаждающей жидкости (ДТОЖ), установленного в патрубок возле термостата.
Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Перегревается двигатель, причины
— Белый дым из глушителя, причины
Несмотря на то что автомобиль ВАЗ-2106 имеет карбюраторную систему питания, датчики в машине все же имеются. Они измеряют давление и температуру охлаждающей жидкости. Расскажем о датчике температуры ВАЗ-2106. Он установлен в системе охлаждения автомобиля и связан со шкалой температуры в салоне.
Какие датчики температуры установлены
Принцип работы ДТОЖ следующий: после получения данных о текущей температуре антифриза, измерительный прибор пересылает показания электронному блоку управления ЭБУ.
Помимо ДТОЖ на автомобиле Лада Калина установлен датчик наружной температуры (далее — ДНТ). Однако не на всех комплектациях, а лишь в Люкс и Премиум.
При желании владелец может установить измерительное оборудование самостоятельно. Монтажные работы вовсе не сложные. По времени не более часа.
ДТОЖ
ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о «градусе», ЭБУ повышает или занижает обороты силового агрегата с целью корректировки температуры.
Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.
Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.
Каталожные артикулы, цены датчиков температуры на Лада Калина:
| Название | Каталожный артикул | Цена в рублях |
|---|---|---|
| ДТОЖ (оригинал), 8 клапанов | 2112-385101000 | от 250 |
| ДНТ воздуха (оригинал), 16 клапанов | 21120385101082 | от 350 |
ДНТ
Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДНТ коническая с двумя контактами с тыльной стороны.
За работу ДНТ отвечает предохранитель в монтажном блоке под номером №24. Отсутствие показаний температуры на приборной панели — первые признаки неисправности.
