Признаки неисправности и замена датчика детонации на ваз 2114

Способы устранения

Если автомобилисту «посчастливилось» столкнуться с данной проблемой, не стоит отчаиваться. Существует несколько действенных способов, позволяющих избавиться от неприятного явления. Итак, как устранить детонацию двигателя?

Способ 1

Изначально необходимо обратить внимание на применяемое горючее. Многие владельцы автомобилей игнорируют предписания производителя, и в целях экономии заливают более дешевое топливо

Не стоит повторять данную ошибку, ведь почти всегда цена горючего прямо пропорциональна его качеству, то есть чем оно дороже, тем выше его качественные характеристики. Экономия в данном случае не оправдана: приобретя недорогое топливо и сохранив несколько десятков рублей, придется отдать несколько тысяч за ремонт силового оборудования. Также необходимо помнить, что октановое число заливаемого бензина должно быть аналогичным октановому числу, рекомендованному производителем. Если делать все по правилам, можно будет забыть о детонации.

Способ 2. Следует отрегулировать угол зажигания. Досрочное зажигание нередко становится причиной перегрева элементов, что чревато детонацией. Если угол зажигания не соответствует норме, силовое оборудование может детонировать даже при выключенном моторе.

Способ 3. Необходимо произвести проверку свечей зажигания. Если свечи неисправны, их стоит заменить в максимально короткий срок.

Способ 4. Если эксплуатация машины в основном осуществляется с небольшой нагрузкой, то в камерах сгорания накапливается нагар. Это одна из наиболее распространенных причин, из-за которых возникает детонация при глушении двигателя

Чтобы предотвратить проблему, очень важно время от времени давать существенную нагрузку на силовое оборудование, к примеру, двигаться с повышенными оборотами при высокой передаче

Способ 5. Когда при детонации из выхлопной трубы автомобиля идет дым зеленого или черного цвета, происходит выброс алюминия. Это говорит о том, что поршневая система машины находится на стадии разрушения или уже пришла в негодность. Единственное решение – полная замена поршневой системы.

Способ 6. Если с зажиганием все в порядке, и оно происходит своевременно, если хозяин автомобиля заливает только высококлассное топливо с подходящим октановым числом, если свечи зажигания находятся в исправном состоянии, а детонация двигателя на холостых оборотах продолжает проявляться, причиной является перегрев. Именно поэтому одним из наиболее распространенных методов устранения неполадок считается снижение «жара» в камере сгорания. Чаще всего применяется интеркулер, однако можно использовать обычную воду. Охладитель собирает горячий воздух и направляет его сквозь воздушные охладители. Такая манипуляция способствует уменьшению температуры.

Также причина перегрева может крыться в термосе. Произведя проверку и определив неисправность данного элемента, следует в обязательном порядке обратиться в сервис – самостоятельно исправить ситуацию не удастся.

В завершение стоит сказать, что детонация несет опасность для силового оборудования любого типа. Некачественное горючее – основная (но не единственная) причина ее возникновения. При проявлении первых признаков детонации следует максимально быстро определить и ликвидировать причины, которые вызвали самопроизвольное возгорание топлива. Игнорирование данного явления чревато дорогими ремонтными работами.

Видео о причинах детонации двигателя:

Что это такое? Виды, принцип работы

Прежде, чем перейти к разбору самого устройства, стоит разобрать процесс, который он контролирует. Детонация, выражающаяся в самовозгорании воздушно-топливной смеси раньше положенного времени, создает ходу поршня сильное сопротивление. Из-за этого силовой агрегат теряет в мощности, а расход топлива заметно увеличивается. Если подобная ситуация возникает на малолитражном моторе с достаточным количеством лошадиных сил и с высоким крутящим моментом, то проявляется, как правило, на низких оборотах, и бесследно пропадает. Форсированные двигатели внутреннего сгорания могут серьезно пострадать от возникшей на повышенных оборотах детонации.

Происходит подобное явление по нескольким причинам:

• использование топлива с большим числом октанов, чем рекомендовано;
• специфика конструкции силового агрегата (сила сжатия, расположение свеч зажигания, линии камеры сгорания, оснащенность поддувом и т.д.);
• условия эксплуатации двигателя (его рабочее состояние, значение выставленного угла опережения, уровень нагрузки и т.д.).

Датчик детонации (ДД) – специальное устройство контроля, которое осуществляет свои функции в соответствии с пьезэффектом. Устанавливается на современных бензиновых моторах между 2-м и 3-м цилиндром, чуть ниже впускного коллектора и реагирует на шумы диапазона 25-75 Гц. Это позволяет ему производить качественную регулировку функционирования ГБЦ.

Такое расположение позволяет быть на оптимальном расстоянии от обоих цилиндров, что обеспечит фиксацию наиболее нагретой камеры сгорания. Именно она будет местом детонации. Само место установки ДД должно быть с плоской поверхностью во избежание звуковых искажения или сопротивления. Надежная фиксация достигается путем применения шпильки с резьбой.

Работает по следующему принципу:

• созданное механическими импульсами на пьезоэлектрической детали напряжение растет по мере увеличения колебаний;
• в момент превышения безопасного порога напряжением, ДД направляет сигнал для изменения значения угла опережения;
• устройство на постоянной основе приводит механическое давление в электрический импульс, который посылается в блок управления (это позволяет системе своевременно оптимизировать впрыск и обеспечить необходимый момент зажигания);
• это делает работу двигателя более эффективной и экономичной.

По своему виду ДД разделяются на:

• Наиболее распространенные широкополосные;
• Резонансные.

Резонансные реагируют на изменение в камере сгорания частоты микровзрывов. Внешне они напоминают датчик масляного давления с крепежом формата резьбового штуцера. При значительном изменении частоты микровзрывов посылается сигнал контролеру.

Как устроен датчик детонации ВАЗ 2114:и для чего необходим

Работа механизма основана на принципе пьезоэлемента. Это значит, что если в цилиндре двигателя произойдет вибрация различного характера, с помощью электронных импульсов будет передан сигнал ЭБУ. В свою очередь конечный элемент в этой цепочке внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет обезопасить узлы и детали от механических повреждений. На «четырнадцатой» в большинстве случаев встречаются широкополосные механизмы, но нередко производитель устанавливал и резонансный тип устройства чаще всего на самых первых экземплярах ВАЗ-2114

Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.

Устройства работают по различным принципам, поэтому, в случае поломки резонансного датчика его невозможно заменить широкополосным. Аналогичная ситуация и в обратном случае. Если возникла острая необходимость в замене и изменении принципа работы механизма, то придется приобретать новый блок управления.

Таблица с ошибками

Полный список неисправностей с расшифровкой и рекомендациями по устранению проблем:

Неисправности двигателя

Возможные причины проблемы:

• регулярное использование низкокачественного горючего;
• нарушение герметичности воздухозабора;
• отсутствие искры;
• повреждение или физический износ цилиндрических устройств.

Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).

Также необходимо выполнить диагностику:

• высоковольтных проводов, подключенных к дефектному цилиндру;
• свечей зажигания;
• проверить возможное окисление в местах подключения кабелей.

Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.

Возможные причины проблемы:

• поломка датчика массового расхода воздуха;
• обедненная или обогащенная топливовоздушная смесь в цилиндрах мотора;
• неисправность блока электронной системы управления двигателем.

Для устранения проблемы можно попробовать заново обучить дроссельную заслонку, для этого выполняются следующие действия:

Возможные варианты решения проблемы:

Неисправности электрики

При появлении данной комбинации возможны следующие проблемы:

Возможные признаки неполадок:

• двигатель автомобиля не запускается или глохнет без причины;
• увеличился расход потребления топлива;
• некорректно работают электронные устройства и механизмы;
• пропала мощность силового агрегата и т. д.

При отсутствии соответствующего оборудования и навыков можно выполнить следующие действия для решения:

Составные комбинации

Расшифровка кодов ошибок ВАЗ представлена для следующих моделей:

• 1118 Kalina (Калина);
• 2104;
• 21041;
• 2105;
• 2107;
• 21074;
• 2109;
• 21093;
• 21099;
• 2110;
• 21102;
• 21103;
• 2111;
• 2112;
• 2113;
• 2114;
• 21114;
• 21124;
• 2115 с двигателем инжектор 8 и 16 клапанов;
• 21150;
• 21154;
• 2131;
• 2170 Priora (Приора);
• 2190 Granta (Гранта);
• 2123, 21214, 2131 Niva (Нива);

Как проверить датчик детонации ваз 2114

Рассмотрим признаки неисправности датчика детонации.

Загорается контрольный индикатор двигателя

Это один из первых симптомов плохой детонации. Индикатор виден на приборной панели. Существует множество причин, по которым этот свет может быть включен, и одной из них может быть обрыв. Если устройство обнаруживает поломку, также загорается индикатор «Проверка двигателя».

При возникновении проблем с двигателем блок управления двигателем посылает код ошибки, показывающий в чем проблема. То же самое происходит при повреждении устройства. На приборной панели загорается индикатор «Проверка двигателя».

Потеря производительности двигателя

Модуль управления трансмиссией использует данные, передаваемые устройством для изменения времени зажигания, что может непосредственно влиять на ускорение. Иногда водитель чувствует, что автомобиль не отвечает на акселератор, поскольку датчик посылает неверную информацию в модуль. Количество топлива, которое потребляется в автомобиле, будет увеличиваться, что приведет к ухудшению экономии топлива.

Всякий раз, когда бензобак начинает нуждаться в частой заправке, настает время посетить механика, чтобы проверить эти симптомы.

Свечи зажигания повреждены

Когда в цилиндре больше топлива, чем обычно и когда время зажигания постоянно изменяется, свечи зажигания в цилиндре перегружаются. Если требуется замена свеч зажигания, это может указывать на то, что датчик сломался или вот-вот выйдет из строя.

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

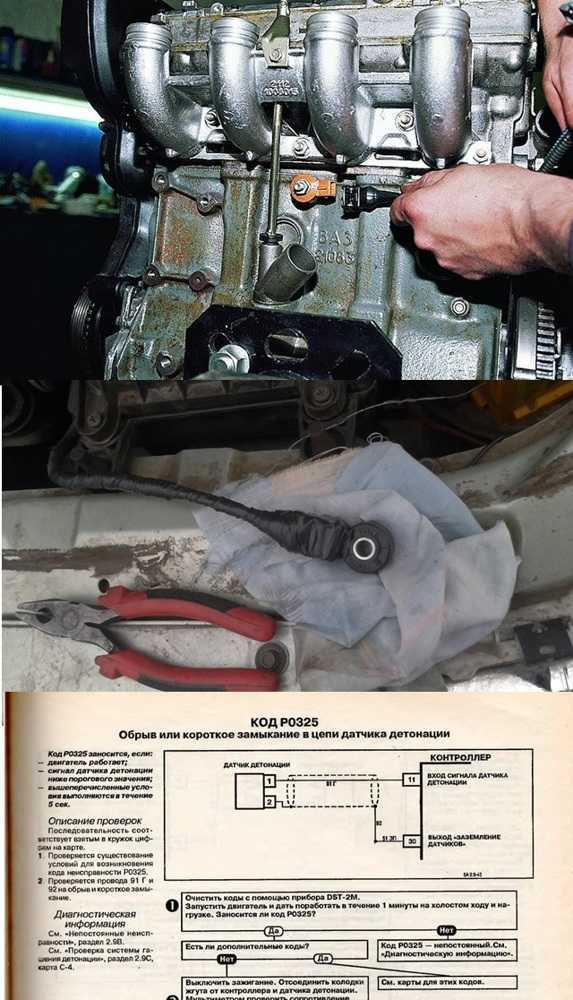

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.

Неполадки зажигания

Первое, на что следует обратить внимание при появлении вибрации — это система зажигания. Неполадки в зажигании ваз 2114 Искать неисправности системы зажигания нужно в следующем порядке:

Неполадки в зажигании ваз 2114 Искать неисправности системы зажигания нужно в следующем порядке:

• пропуски искрообразования. Чтобы узнать о их наличии — достаточно поднести ладонь к выхлопной трубе — если пропуски присутствуют, это сразу будет заметно;
• пробой высоковольтных проводов. Проверить их состояние можно как при помощи мегаомметра (внешнее сопротивление проводов должно быть не меньше величины, указанной на их оболочке), так и помощи установки других, заведомо исправных проводов;
• пробой свечей на корпус. Именно он часто становится причиной того, что распространяется вибрация по салону ваз 2114. Узнать о наличии такого пробоя можно по ободку изолятора, покрытому черным или темно-коричневым налетом;
• неисправность модуля зажигания. Проверять его следует в самую последнюю очередь (поскольку данный элемент выходит из строя намного реже, чем провода или свечи), заменив устройство на новое.

  Выхлоп ваз 2114

Проверка свечей в ваз 2114

Измерение напряжения

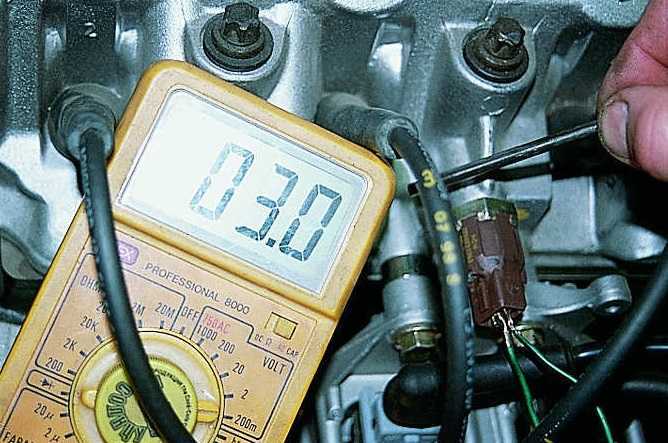

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажом работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!)

При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю

А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра

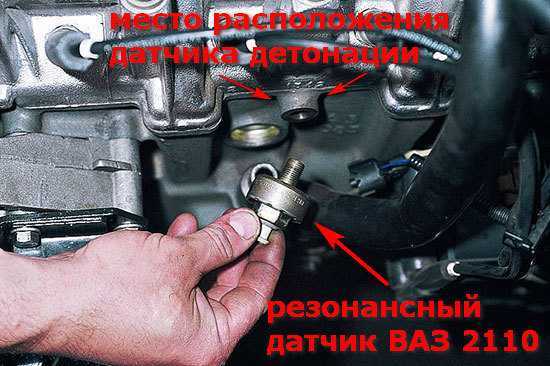

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким

Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потере динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Как устранить детонации в двигателе

Немедленная защита от разрушения силового агрегата – это снижение температуры в камере сгорания: охлаждение поступающего воздуха, увеличение содержания горючего в смеси, добавление в нее теплоемких составов. Бороться с проявлениями детонации двигателя в машине призван одноименный датчик (ДД). Это пьезоэлектрический элемент, реагирующий на четко определенный вид вибрации. Активировавшись, он подает блоку управления впрыском сигнал о необходимости прибавить топлива в цилиндры — за счет чего чуть снизить температуру в камерах.

Некоторые инжекторные автомобили для стабилизации рабочего процесса и снижения температуры в цилиндрах, оборудуют тюнинговыми установками с впрыском водо-метанола, или воды (в отличие от закиси азота – автоматическим). Второй способ — установка производительного интеркулера на впуске.

Надежное устранение явления — невозможно без ликвидации причин, которые к нему привели, и которые без полноценной диагностики найти очень сложно. Если вы замучились убирать одну за одной возможные причины и последствия детонации, но так и не избавились от нее — обращайтесь в наш техцентр, мы — точно поможем.

Причины детонации двигателя

Каждый двигатель автомобиля сконструирован и настроен для работы на определенном топливе. В характеристики бензина, дизеля, или смеси газов (у автомобиля с ГБО) закладывается порог степени сжатия, до которого этот класс топлива устойчив к самовоспламенению, или взрывному горению. Для бензина и газов распределение на виды идет по октановому числу (АИ 95, АИ98, АИ105 и т. д.), для дизеля – по цетановому. Если в цилиндры подается смесь, не соответствующая усилию сжатия, которое обеспечивает конкретный мотор – более устойчивая к самовоспламенению (высокооктановая) — сгорит не полностью, и создаст в камере температуру выше расчетной. Менее устойчивая — загорится раньше, чем нужно, в конце такта сжатия, когда поршень движется к ВМТ, и будет создавать противодействие его движению.

Детонация двигателя причины:

• Низкооктановое топливо в цилиндрах двигателя с большой степенью сжатия.
• Дефицит горючего — бедная смесь менее устойчива к детонации.
• Повышенная, по сравнению с расчетной, температура в камере сгорания.

Первый фактор — часто усугубляется: неполадками в топливной системе, износом ЦПГ, сажевыми отложениями в камере сгорания — вокруг седел клапанов, или резьбового отверстия свечи.

Сажевые отложения на поршне

У второй причины есть несколько «корней»: забитые форсунки, топливный фильтр, неисправный регулятор давления в рампе, или насос, не дающий достаточно «питания».

Третья – может быть спровоцирована, кроме плохого горючего, недостаточным охлаждением двигателя, или поступающего в него воздуха (из турбины), забросом в камеру моторного масла через изношенные маслосъемные кольца.

Замена

С признаками и причинами неисправности мы разобрались. Потому пришло время поговорить непосредственно о том, как правильно заменить ДД.

Такая потребность возникает при получении странных ошибок от ДД, троении мотора.

Предварительно проверьте состояние проводки. Часто оказывается, что ДД исправен, а причиной неполадок выступает проводка и контакты, которые оборвались или окислились.

Если в проводке вы не нашли признаков неисправности, тогда придется все же заменить измерительное устройство.

Сделать это легко, если следовать инструкции:

1. Расположение устройства вы уже знаете, потому открывайте капот и демонтируйте ДД с помощью торцевых ключей. Вам понадобятся ключи на 13 или 20 миллиметров. Это зависит от того, какой тип датчика установлен конкретно на вашем ВАЗ 2114.
2. Вооружитесь вольтметром, включите его в рабочем режиме в пределах 200 Мв и подключите прибор к концам проводки неисправного датчика.
3. Аккуратно постучите с помощью отвертки по корпусу ДД, меняя при этом частоту и силу наносимых ударов. Параллельно следите за показаниями вашего вольтметра. Если измерительное устройство не выдает никакой реакции, тогда ДД точно вышел из строя. На его место просто потребуется вставить новый датчик.

Цена вопроса

Чтобы выполнить замену неисправного ДД, его сперва придется приобрести.

Ориентируйтесь на качество приобретаемого датчика, проверяйте его состояние. Лучше переплатить, но купить ДД от проверенного, надежного производителя. От отечественного аналога лучше оказаться.

Есть два варианта приобретения нового датчика детонации:

1. Приобрести отечественные измерители, предназначенные для модели ВАЗ 2114. Их стоимость составляет порядка 250 рублей. Цены могут немного отличаться, в зависимости от региона и конкретного магазина автозапчастей;
2. Купить зарубежные аналоги. Сегодня лучше всех себя показывают датчики детонации производства Bosch. Их цена — от 230 до 550 рублей.

ВАЖНО! Эксплуатация автомобиля без датчика детонации невозможна. Несмотря на очень скромные размеры, которыми характеризуется ДД, его значимость в работе двигателя переоценить сложно

Если он окажется неисправным, это приведет к постепенному разрушению вашего силового агрегата

Несмотря на очень скромные размеры, которыми характеризуется ДД, его значимость в работе двигателя переоценить сложно. Если он окажется неисправным, это приведет к постепенному разрушению вашего силового агрегата.
