Где находится датчик шин

Виды датчиков

Мы разобрались с особенностями установки датчиков, но на практике, смотрят и на другие особенности этого прибора. В частности, важным параметром является принцип работы датчика. Давайте посмотрим, какие варианты можно встретить на рынке:

• Механические. Это самый простой тип датчика, купить из можно в пределах 1000 рублей за комплект. Они бывают только наружными. Работают следующим образом: воздух давит на датчик, в результате чего, сигнализирующий колпачок смещается, при нормальном давлении он находится в зеленой зоне, при сниженном в красной;
• Внешние электронные. Эти датчики более сложные. Обычно они выполняются в виде колпачков, но существуют модели и для внутренней установки. В конструкцию входят чипы, которые замеряют давление, и передают информацию на несложный дисплей. Обычно индикация демонстрируется в двух позициях, если горит зеленая лампа, то все в порядке, горит красная лампа – следует проверить колесо;
• Электронные внутреннего крепления. Это наиболее навороченные датчики. Они оснащаются мини компьютером, который демонстрирует водителю разбивку давления по разным колесам. Также многие модели датчиков могут показывать температуру колеса, параметры вращения и так далее. Некоторые из них имеют возможность передачи данных на смартфон.

Разобравшись с особенностями и разновидностями датчиков, можно переходить к их приобретению и установке на автомобиль.

Системы контроля за давлением в шинах — как они устроены

Польза от подобных систем очевидна. Пониженное давление даже в одном из колес ухудшает управляемость (фактор безопасности, ради чего все и затеяно), повышает расход топлива и, само собой, ускоряет износ протектора. Ранние системы умели предупреждать водителя о том, что с давлением что-то не так. Современные могут указать, в каком колесе снижено давление и насколько оно отличается от нормы.

Системы контроля давления обычно именуют аббревиатурами TPMS (англ. tire pressure monitoring system), RDKS или RDK (нем. Reifendruckkontrollsystem, смысл идентичный). У некоторых фирм есть собственные обозначения для таких систем.

В массовом производстве развиваются два направления. Первое обозначают как direct (прямое), второе — indirect (косвенное).

Устройство прямой системы

В системах с прямым измерением показания снимают комбинированные датчики, установленные на вентили всех колес (внутри или снаружи). Они фиксируют давление и передают данные по радиосвязи в управляющий блок. В Европе для колесных датчиков выделен частотный диапазон 433 МГц.

Это наиболее точный вариант TPMS, реагирующий на разницу в 0,1 бар и даже меньше. В серийном исполнении может отображать «онлайн» сведения обо всех четырех колесах одновременно, иногда еще и температуру, что, возможно, ­избыточно.

1, 2, 7, 8 — датчики давления в шинах; 3 — световой индикатор давления в шинах; 4 — звуковой сигнализатор; 5 — панель приборов; 6 — монитор; 9 — блок управления контроля давления в шинах; 10 — диагностический интерфейс шин данных.

Устройство косвенной системы

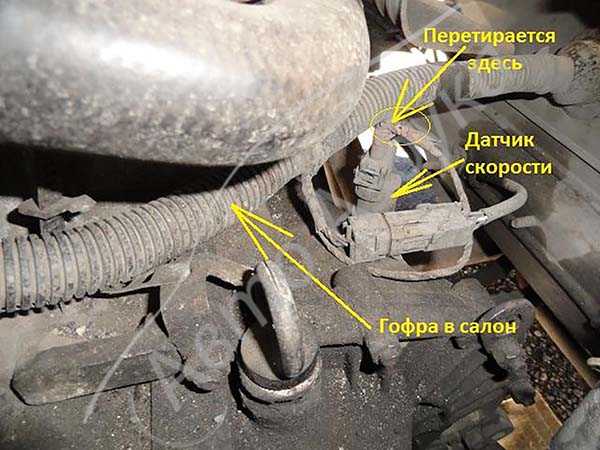

По сути, это программное расширение АБС в сочетании с базовыми «умениями» ESP/ESC и прочей бортовой электроникой. Задействованы штатные датчики вращения колеса. Электроника отслеживает изменения (у спущенного колеса частота вращения растет) и по ним диагностирует отклонения от нормативного давления.

Высокой точности этим способом не добиться, но ее и не требуется. Система сигнализирует о потере давления в одном из колес с индикацией его позиции. Либо в нескольких, но без подробных уточнений. Значимым отклонением считается 0,3 бар, опасным — 0,5 бар.

В некоторых ситуациях «косвенные» системы трактуют как снижение давления иные процессы: при буксовании на скользких покрытиях, неравномерном размещении груза, активном маневрировании, на крутых подъемах и спусках.

Проблема отчасти решается запрограммированной задержкой оповещения о спущенном колесе (обычно около минуты). Если за это время скорость вращения колеса придет в норму, оповещение отменяется.

Чтобы система не сигналила попусту, например при сильно изменившейся загрузке автомобиля, водитель может перезапустить систему, задав электронике новые «нормы» давления (адаптация). То же — при сезонной замене шин и работах с ходовой частью.

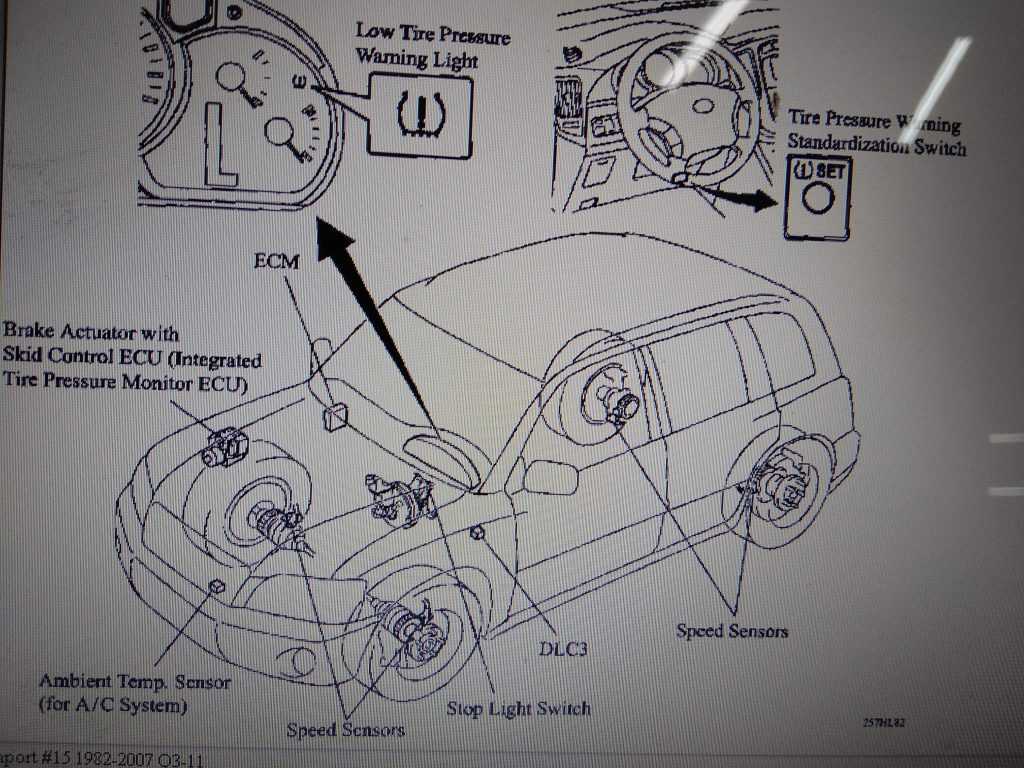

1 — сигнал нагрузки/крутящего момента двигателя; 2 — блок управления двигателем; 3 — выключатель стоп-сигналов; 4, 5, 8, 10 — датчики частоты вращения колес; 6 — сигнал стояночного тормоза; 7 — блок управления ABS; 9 — клавиша индикатора давления в шинах; 11 — монитор; 12 — диагностический интерфейс шин данных; 13 — панель приборов; 14 — звуковой сигнализатор; 15 — световой индикатор давления в шинах; 16 — датчик поперечного и продольного ускорения; 17 — датчик ускорения вокруг вертикальной оси.

Цена вопроса

«Прямые» устройства для самостоятельной установки (комплект из датчиков, управляющего блока, монитора, проводов) продают за 3500–5000 рублей. При заводском монтаже стоимость TPMS такого типа намного ниже, а «косвенные» системы отличаются от штатного варианта только программным обеспечением. То есть переход России на обязательное оснащение всех новых машин сильно по кошельку не ударит. Выгода, помимо умозрительного повышения безопасности: перед дальними поездками не надо бегать по периметру с манометром. Да и жизнь дороже.

Нештатные варианты

Многие фирмы выпускают «прямые» комплекты для самостоятельной установки — четыре датчика плюс компактный управляющий блок с монитором. Можно подобрать к любой модели. Некоторые системы умеют выводить данные на экран смартфона — через Bluetooth.

Существует забавный вариант, при котором об отклонении давления изменением цвета индикатора оповещает датчик-колпачок, установленный на ниппель снаружи. Понятно, что на ходу водитель увидеть его сигнал не сможет. Однако это удобнее, чем регулярно проверять давление вручную. Правда, надежность и точность измерения у таких безделушек часто хромают.

Как прописать датчики

На некоторых моделях автомобилей при восстановлении или замене сломанного сенсора на новый, требуется прописка в ПО бортовика. Это необходимо, чтобы машина могла отличить собственные датчики от оборудования едущих рядом авто.

Такое положение сильно затрудняет адаптацию элемента к основной части системы – для корректной работы системы требуется покупка аналога по VIN коду машины и перепрограммирование ЭБУ на ID новой детали.

Обычно последовательность привязки выглядит так.

1. Найти в системе бортового вкладку ТО автомобиля.
2. Открыть пункт TPMS – датчики.
3. Здесь найти коды подключения старых сенсоров и вписать на их место новые шифровки.

Подобная операция может быть выполнена на специализированном оборудовании дилерских центров или в соответствующих мастерских.

В некоторых случаях отказаться от процедуры привязки помогает покупка клона. Такие модели представляют собой полную копию заводской детали. Главным преимуществом клонирования является то, что прошивка после замены не нужна.

Как установить и настроить датчик?

Установка датчиков контроля зависит от типа их размещения. Проще всего устанавливать датчики в виде колпачков. Для этого нужно приобрести ремкомплект, снять штатные колпачки и установить с датчиками. Для установки ДДШ на диски, необходимо снять шины, и устанавливать приборы на обода дисков в районе ниппелей.

Можно запрограммировать работу датчиков с помощью прибора TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на экране TPS и проверить его правильность. Устройство TPS имеет эксклюзивную функцию, которая позволяет сканировать универсальные ДДШ и определить датчик для программирования. Проверка соответствующего колеса показывает, что программирование TPS прошло успешно.

С помощью прибора TPS можно проверить момент затяжки гайки при монтаже датчика на диске и процедуру введения системы TPMS. Затем с помощью TPS нужно выключить лампочку, информирующую об ошибке, если она горит (автор видео — канал «РусТехника»).

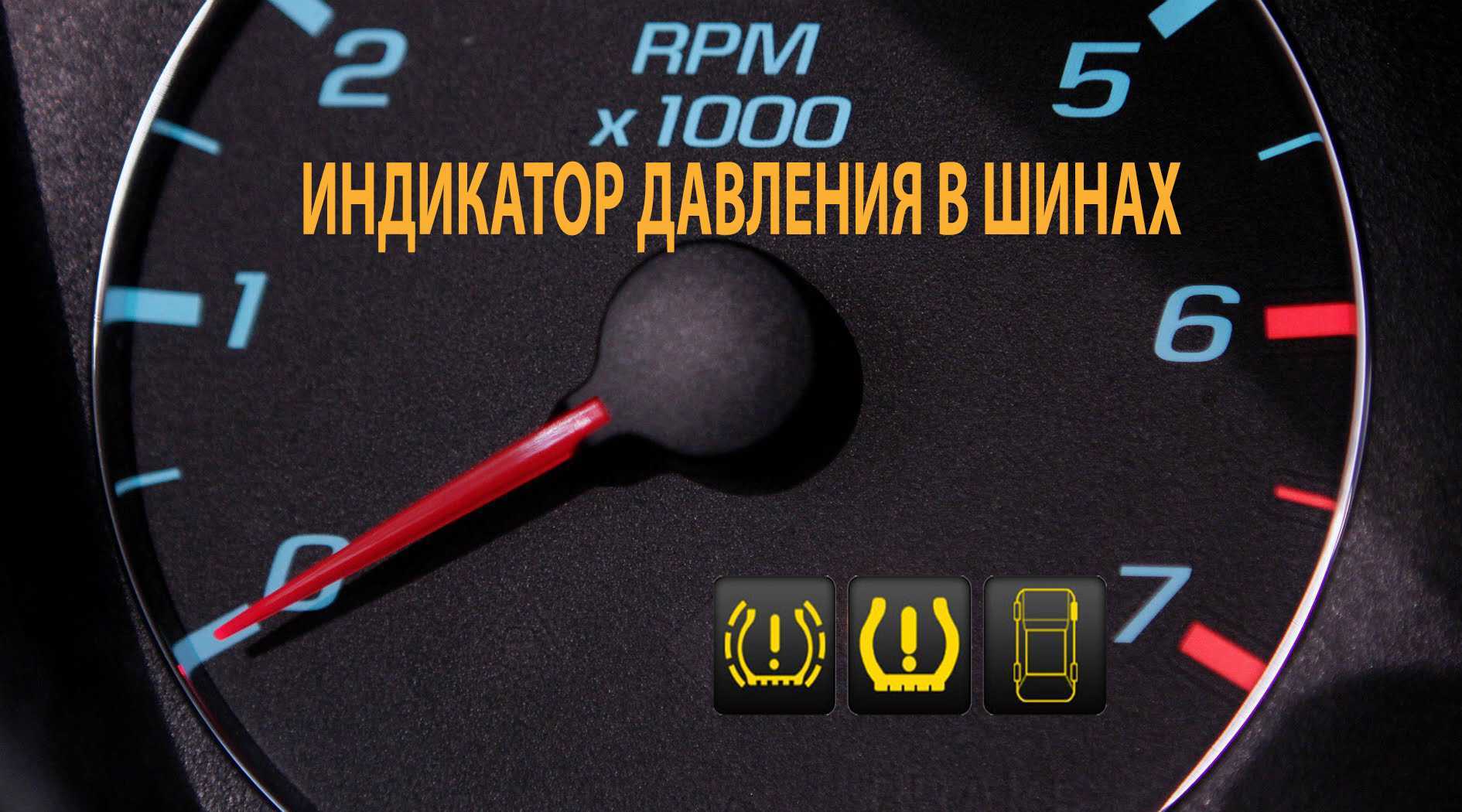

Как отключить устройство?

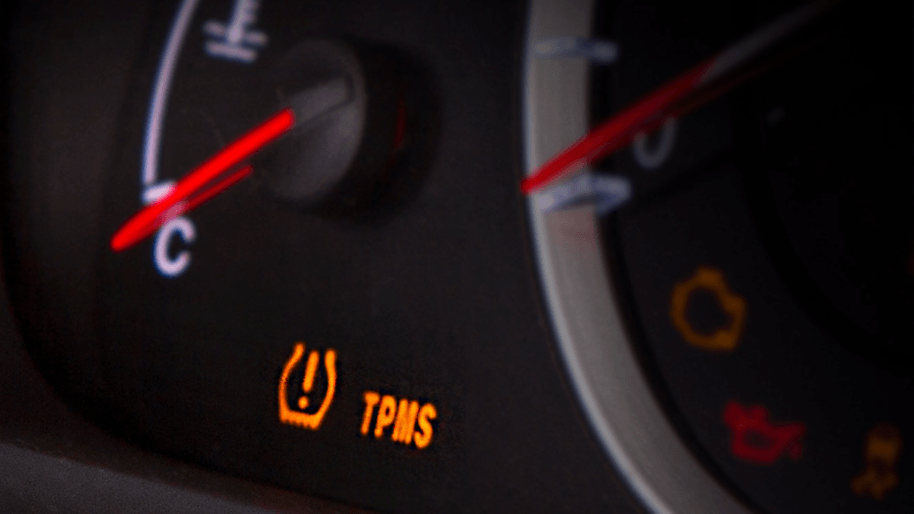

При сезонной смене шин возникает ситуация, что при установленной системе TPMS выдается ошибка. Возникает вопрос, как отключить контроль датчиков. Полностью отключить систему TPMS невозможно. Можно попытаться отключить лампочку оповещения.

Существует несколько способов, как отключить индикаторную :

1. Физическое удаление индикаторной .
2. Физически отключить систему TPMS.
3. Установление обманки для TPMS в виде трубы с размещенными в ней датчиками и накачанным до необходимого давления воздухом.
4. Наклеить на лампочку черную ленту.

Все предложенные способы не способны отключить систему TPMS, они просто делают ее бесполезной. Чтобы она снова стала нормально работать, нужно либо купить дополнительный ремкомплект, либо заново прописать и т.д. Можно установить дешевый вариант системы TPMS китайского производства, правда, она может не подойти к данной модели авто. Система TPMS позволяет постоянно осуществлять контроль давления воздуха в шинах автомобиля.

 Загрузка …

Как проверить датчики давления

Проверить работоспособность сенсоров без монтажа можно на примере автомобиля AUDI A8.

Последовательность действий выглядит так.

1. Поместить 2 сенсора под ноги переднего пассажира и водителя как можно ближе к колесам.
2. Другие 2 агрегата кладутся в багажник.
3. Запускается двигатель, и машина катается примерно 20-25 минут, чтобы новые датчики вступили в работу.
4. Если через 5-10 минут на приборке появляется сигнал – давление в колесах «0», все работает исправно.

При показе нормального давления или полного отсутствия сигнала – имеет место брак или «мертвый сенсор».

Таким образом, можно сразу определить неисправный прибор и сэкономить на 2 шиномонтажах.

Выбор датчика

Рынок TPMS-систем – это десятки моделей безымянных (no-name) производителей (все в подавляющем случае из Китая) и 3–5 зарекомендованных марок. Из оптимальных вариантов по соотношению цена/продолжительность срока службы водители отметили японские системы мониторинга давления в шинах Carax, более известные среди автолюбителей, как разные версии CRX. Неплохо себя показали устройства Parkmaster.

При выборе конкретного девайса стоит обратить внимание на:

• на радиус действия (дальность передачи сигнала, у «Каракс» он начинается с 8–10 метров);
• способ подключения;
• опции (передача данных на смартфоны/планшет, настройки);
• гарантийный срок службы;
• диапазон пределов давления, которые можно прописать.

Огромное значение имеет способ показа/вывода информации. Удобнее системы высокого класса (на экране системы мониторинга TPMS постоянно отображаются все колеса с указанием давления и температуры).

Цена вопроса

«Прямые» устройства для самостоятельной установки (комплект из датчиков, управляющего блока, монитора, проводов) продают за 3500–5000 рублей. При заводском монтаже стоимость TPMS такого типа намного ниже, а «косвенные» системы отличаются от штатного варианта только программным обеспечением. То есть переход России на обязательное оснащение всех новых машин сильно по кошельку не ударит. Выгода, помимо умозрительного повышения безопасности: перед дальними поездками не надо бегать по периметру с манометром. Да и жизнь дороже.

Устройство «прямой» TPMS почти стандартное у всех производителей. В пластмассовый корпус монтируют комбинированный датчик давления, ускорения и температуры, ВЧ-передатчик и элемент питания. Все это крепится на штатный вентиль колеса, который ­используют как антенну.

Устройство «прямой» TPMS почти стандартное у всех производителей. В пластмассовый корпус монтируют комбинированный датчик давления, ускорения и температуры, ВЧ-передатчик и элемент питания. Все это крепится на штатный вентиль колеса, который ­используют как антенну.

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

1. Затруднён запуск двигателя.
2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

• дефект масляного насоса;
• засорение контроллера отработанным материалом;
• низкий уровень масла в системе;
• загрязнение масляного фильтра;
• повреждение мембраны;
• замыкание в электропроводке схемы ДДМ;
• естественный износ реостата.

Следует помнить, что для обслуживания двигателя автомобиля следует использовать высококачественное масло от надёжных производителей. В противном случае придётся восстанавливать сам силовой агрегат, компоненты узла, в том числе, датчик давления.

Конструкция

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

• блок управления;
• ЖК-дисплей;
• приемную антенну;
• датчик давления в шинах.

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

• датчик температуры;
• датчик давления воздуха;
• электронные механизмы управления и измерения;
• аккумулятор;
• антенну, которая передает полученный сигнал дальше на блок управления.

Активация датчиков давления

Это, пожалуй, одна из основных трудностей, связанных с использованием подобных устройств. Когда машины поставляют с родными шинами с завода, у которых уже установлено производителем все необходимое, нет никаких проблем. Все, что нужно, сделано на заводе. Но если кто-то поставил датчики дополнительно своими силами, то могут возникнуть вопросы.

Или в ходе эксплуатации прошла замена резины, с летней на зимнюю, или наоборот. А может быть, поменял колесо на запаску, разные случаются ситуации. Тогда датчики необходимо прописать в блоке управления, указав идентификационный номер и месторасположение. В некоторых случаях это выполняется автоматически, в ряде систем можно воспользоваться смартфоном. Но зачастую процедура является достаточно сложной и требует применения специальных приборов. Так что лучше всего сразу обратиться в специализированные сервисы, в этом случае у самого будет меньше проблем.

Возможные неисправности TPMS

Основными причинами неисправности датчиков TPMS может быть:

• неисправность блока управления и передающего устройства;
• разряд аккумулятора датчиков;
• механические повреждения;
• аварийная замена колеса или колес без датчиков.

Также при замене одного из встроенных датчиков на другой система может конфликтовать и выдавать сигнал об ошибке. В Европе стандартная радиочастота для датчиков 433 МГц, а в США – 315 МГц.

Если один из датчиков вышел из строя, то может помочь перепрограммирование системы. Уровень срабатывания неработающего датчика ставится на нулевой. Не во всех системах это доступно.

В продвинутых системах каждый контроллер имеет свой уникальный идентификационный код. Как правило, они идут в заводской комплектации. При их калибровке нужно соблюдать определенную последовательность, например, передние левый и правый, затем задние правый и левый. Настроить такие датчики самому бывает трудно и лучше обратиться к специалистам.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Какая между ними связь

При равномерном прямолинейном движении машины все просто прекрасно, элементы и узлы автомобиля работают согласованно, нет никаких дополнительных воздействий извне. Однако картина выглядит совсем по-другому, когда приходится выполнять какой-то маневр, например — поворот. Как видно из рисунка ниже, каждое колесо при этом движется по своей траектории.

А значит, нагрузка на каждом из них будет разная. Элементы конструкции автомобиля компенсируют этот разброс, например дифференциал позволяет колесам вращаться с разной скоростью. Но считается, что размеры всех колес одинаковые. А зачастую это не всегда так. Давление в шинах автомобиля может быть разным, вследствие чего размер колес, пусть незначительно, но будет отличаться, что приведет к изменению сил, действующих на каждое из них.

Следствием этого станет возникновение дополнительных сил, влияющих на устойчивость автомобиля, что сказывается на его поведении. А кроме того, возникает еще один немаловажный аспект — экономичность эксплуатации автомобиля и надежность самих шин. На рисунке ниже показано, как недостаточное или избыточное давление сказывается на их ресурсе.

Кроме того, надо отметить, что вследствие изменения давления меняются сцепные характеристики колеса и дороги.

Преимущества датчиков давления в шинах

Естественно, почти все описанные далее преимущества возможно получить только тогда, когда в автомобиле установлена либо штатная, либо дорогая внештатная система контроля давления. От китайских дешевых датчиков и прочего «колхоза» толку особого нет. Так только – поиграться и выбросить.

Так вот, если система TPMS нормально функционирует, то она своевременно информирует водителя о текущем давлении в колесах. Выгоды от этой информации следующие:

1. Безопасность движения.
2. Экономия топлива.
3. Увеличение ресурса шин.

Безопасность обеспечивается за счет того, что система автоматически «заставляет» водителя остановиться, и не продолжать движение на колесах с неправильным давлением. При этом, опасным считается движение как на спущенных шинах, так и на перекаченных. В первом случае снижается управляемость и маневренность автомобиля, поскольку даже одно неполностью спущенное колесо превратит управление в «ватное», то есть, слабо реагирующее на повороты рулевого колеса. Когда же давление в колесах превышает норму, уменьшается пятно контакта резины с дорожным покрытием. Из-за этого существенно увеличивается тормозной путь, а также повышается риск входа автомобиля в неуправляемый занос.

Что касается расхода топлива, то он тем больший, чем меньшее давление в колесах. Двигатель начинает больше «кушать» потому, что ему тяжелее толкать автомобиль на приспущенных шинах, сопротивление качению у которых повышается с понижением давления в них. При этом, понижение давления в колесах всего на 0,1 атмосферу при длительных поездках может увеличить бюджет на топливо очень даже заметно.

Ресурс шин. В этом плане плохим является и повышенное давление в колесах, и пониженное. Перекачанная шина, как уже было сказано выше, имеет меньшее пятно контакта с дорожным покрытием. В результате увеличивается нагрузка на это самое пятно, и оно усиленно истирается по всей окружности шины. Первый признак того, что вы ездили на перекачанных колесах – аномально стертая резина вдоль центральной линии протектора. При недостаточном давлении нагрузка увеличивается на края протектора, износ которого можно увидеть в виде соответствующего неравномерного износа.

Стоит также отметить, что почти во всех странах Евросоюза сегодня запрещена эксплуатация автомобиля без системы контроля давления в шинах. Так что ее присутствие на вашей модели авто дает еще одно преимущество – возможность упростить регистрацию при выезде за рубеж хотя-бы по этому пункту.

Виды систем контроля давления в шинах

Принципиально системы можно разделить на два вида: с прямым (direct) и косвенным (indirect) измерением.

Система косвенного измерения

Это система считается самой простой по принципу действия и реализуется при помощи ABS. Она в движении определяет радиус колеса и расстояние, которое оно проходит за один оборот. Датчики ABS сравнивают показатели от каждого колеса. Если есть изменения, то подается сигнал на приборную панель автомобиля. Идея заключается в том, что радиус и пройденное расстояние спущенного колеса будет отличаться от эталонного.

Плюсом такого типа TPMS является отсутствие дополнительных элементов и приемлемая стоимость. Также в сервисе можно настроить начальные параметры давления, от которого будут измеряться отклонения. Минусом являются ограниченные функции. Нельзя измерить давление до начала движения, температуру. Отклонение от реальных данных может составлять около 30%.

Система прямого измерения

Данный тип TPMS наиболее актуальный и точный. Давление в каждой шине измеряется специальным датчиком.

В стандартный набор системы входят:

• датчики давления в шинах;
• приемник сигнала или антенна;
• блок управления.

Датчики передают сигнал о температуре и состоянии давления в шинах. Приемная антенна передает сигнал в блок управления. Приемники устанавливаются в колесных арках автомобиля, на каждое колесо свой.

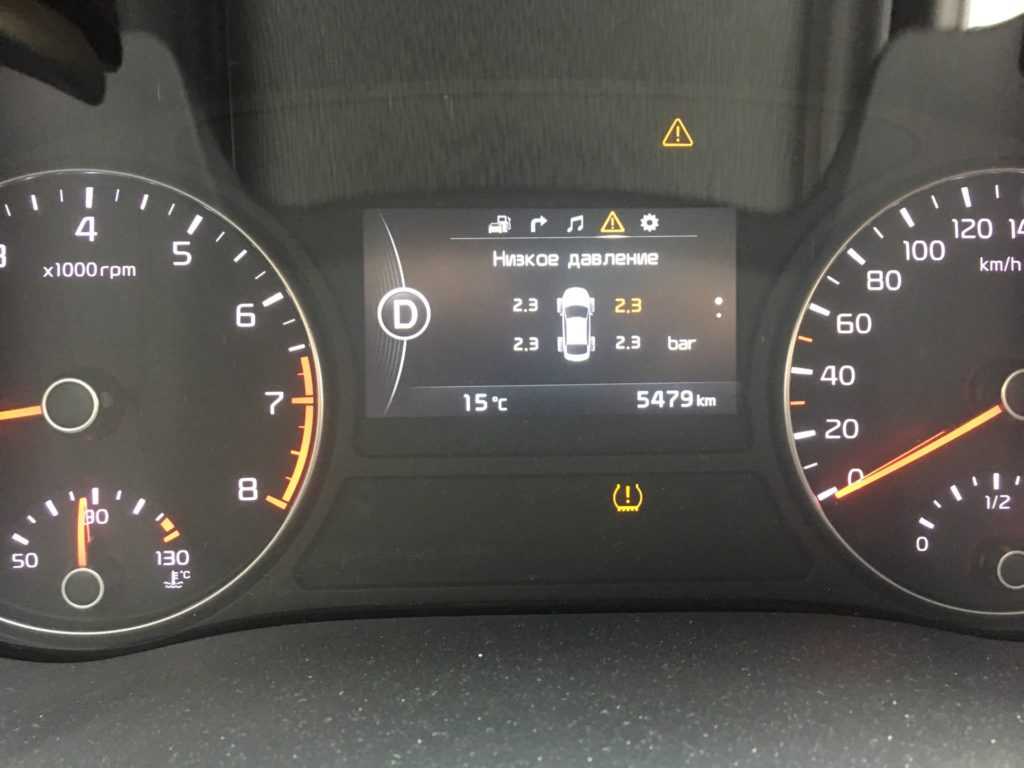

Информация для водителя может выводиться разными способами. В более дешевых вариантах вместо дисплея загорается индикатор, сигнализирующий о неполадках. Как правило, он не указывает в каком именно колесе проблема. В случае вывода данных на дисплей можно получать информацию о температуре и давлении для каждого колеса отдельно.

Классы, виды и типы датчиков

Каталог доступных универсальных систем проверки давления шин представлен достаточно широко. Делят их по двум основным признакам. Первый, это способ монтажа.

1. Внешняя TPMS, она же Direct System. Контроллеры напоминают обычные «колпачки», которые накручиваются на ниппель за 10 секунд. Их большой плюс – простота установки и малый вес (9,6–10 г). Первое дает возможность использования системы без разбортовки/забортовки шин. Второе — отпадает необходимость балансировки колес.

1. Встраиваемые устройства (Indirect). Такое устройство монтируется только с разбортовкой и забортовкой, поскольку контроллер крепится к скату колесного диска при помощи специальных хомутов. Весят они больше внешних контроллеров, потому после монтажа потребуется дополнительное действие – балансировка.

По полноте выводимой информации системы делят на высокий и низкий класс. Во втором случае на монитор (или дисплей смартфона/планшета) выводится только сигнал тревоги, а источник проблемы не указывается. Модели высокого класса кроме сигналов опасности способны показать еще и уровень давления воздуха, и поврежденное колесо, что значительно упрощает действия водителя.

Разработчики данных технологий отдельно предлагают TPMS для грузовых автомобилей, мотоциклов, легковых машин. Также есть универсальные варианты (которые подходят для всех автомобилей) и индивидуальные под заданную модель автомобиля.

Принцип работы датчиков

В основном методология идентична для всех моделей и разновидностей. Основных способов определения параметра существует два.

1. Индивидуальная система измерения или TPMS. Конструкция представляет собой 4 сенсора с радиопередатчиками, монтируемые внутрь колес. Сенсоры считывают давление воздуха и дополняются приемником, передающим импульс на ЭБУ, где происходит сверка эталонного и фактического значений. Минусом системы является ложное срабатывание во время падения температуры зимой.
2. Система, основанная на корректной работе ABS. Датчики антипробуксовочной системы оповещают водителя, когда одно колесо (пробитое) теряет диаметр и начинает вращаться быстрее остальных. Для примера подобная конструкция применяется на бюджетном автомобиле Renault Duster.

Внешний вид сенсора считывания давления воздуха внутри покрышки, на примере детали для автомобиля KIA: 52933c1100

Где находятся датчики давления и их основные разновидности

Не составит труда самостоятельно разобраться с тем, как работает датчик давления. Все их можно разделить на следующие основные категории:

• механического типа;
• электрические.

Механические представляют собой конструкцию передающую данные в аналоговой форме в специальный блок управления. После чего она преобразуется в удобную для восприятия форму. Принцип работы подобных устройств сравнительно прост. Это и является основной причиной надежности. Функционируют таковые устройства также как обычные манометры.

Визуально механические датчики представляют собой обычный колпачок от камеры – декоративного типа. Верхняя часть выполнена прозрачной, под ней находятся 3 коаксиальных цилиндра. Представляют собой слои пластика разных цветов. Цилиндр самого малого диаметра имеет желтый цвет. Располагается таковой внутри красного. Под давлением все слои легко перемещаются друг внутри друга.

Каждый цвет обозначает давление. Если оно нормальное – то цвет под колпачком зеленый. Если чуть меньше, чем нормальное – выдвигается желтый слой. При падении ниже 1.5 атм – выдавливается красный цвет.

Электронные датчики обычно устанавливаются внутрь колеса. Наиболее удобный, точный – вентиль. Предполагается монтаж вместо стандартного, установленного в шину. Разобраться где находятся датчики большого труда не составит. При необходимости можно легко разобраться? как отключить систему.

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

• датчик давления воздуха в шинах TPMS;
• блок электроники;
• устройство беспроводной передачи и приема данных;
• монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.
