Поему скачет стрелка на тахометре: основные причины

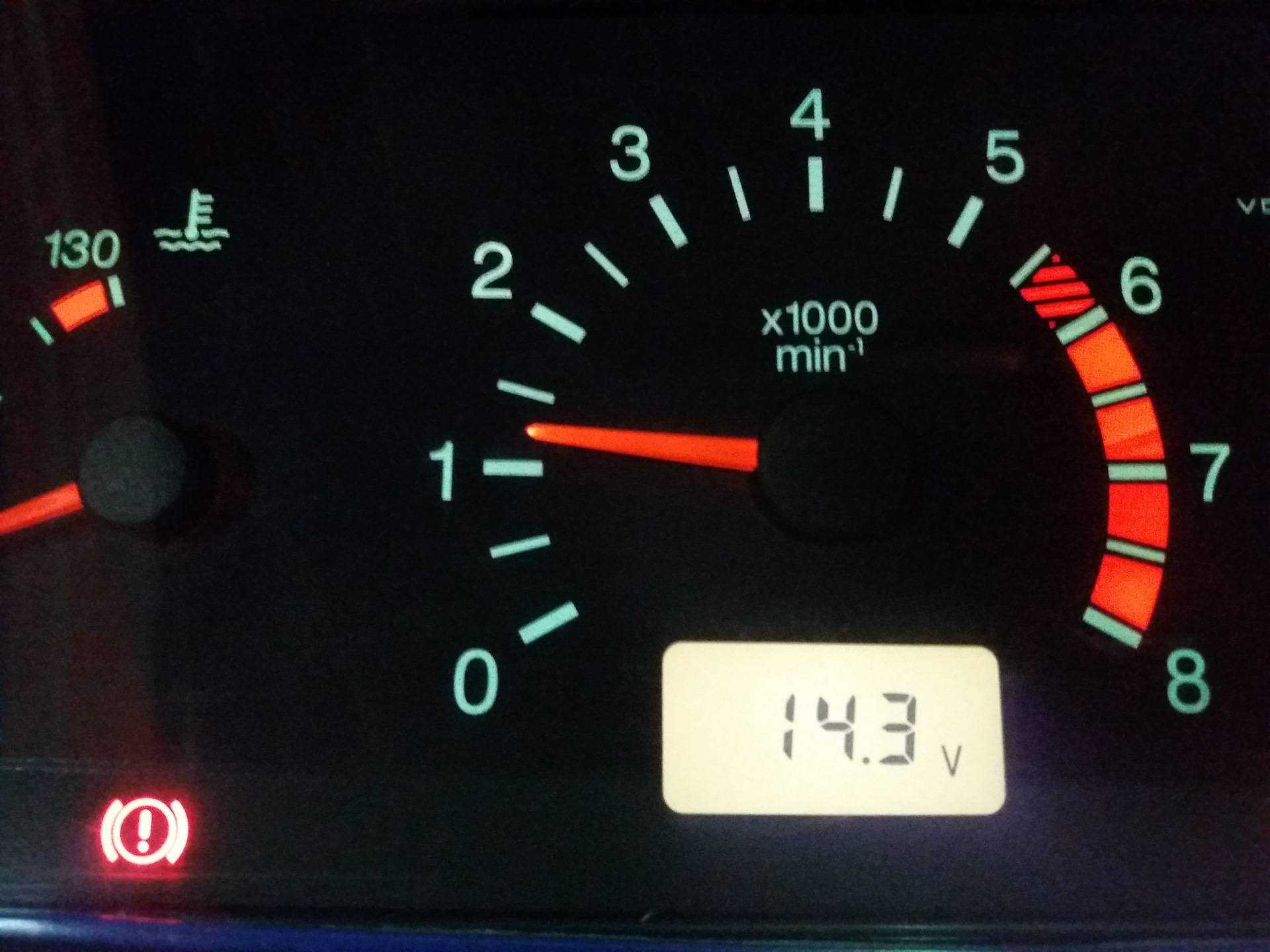

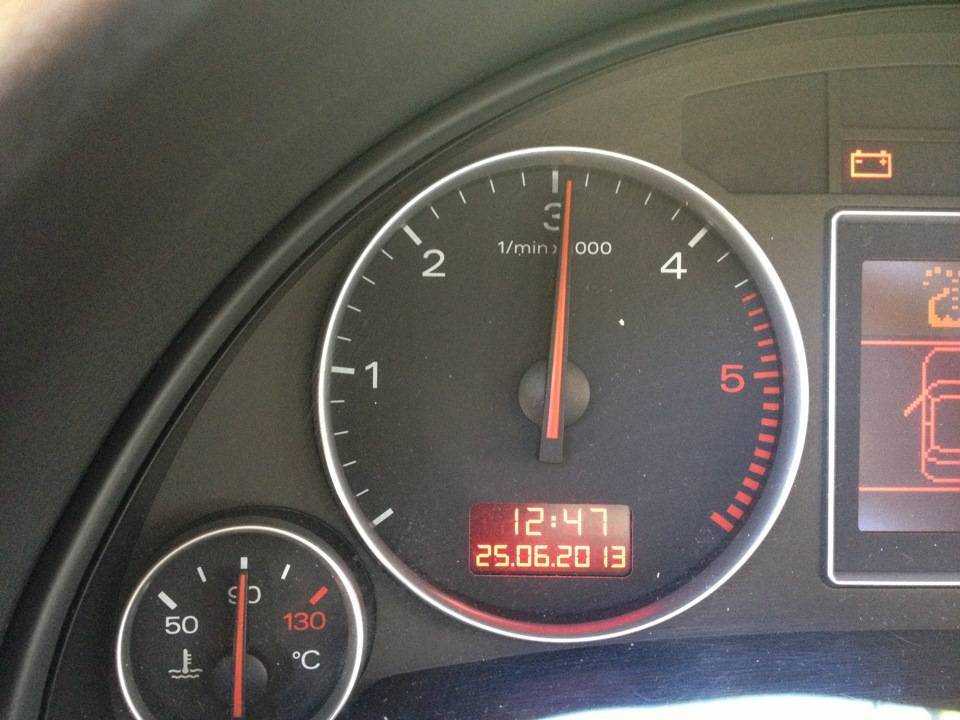

Почему на автомобиле появились высокие обороты двигателя на холостом ходу. Повышенные обороты холостого хода на прогретом двигателе

Во всех устройствах механического или электрического принципа действия существует такое понятие, как холостой ход. Простыми словами, холостой ход — это отсутствие нагрузки, в данном случае на двигателе внутреннего сгорания.

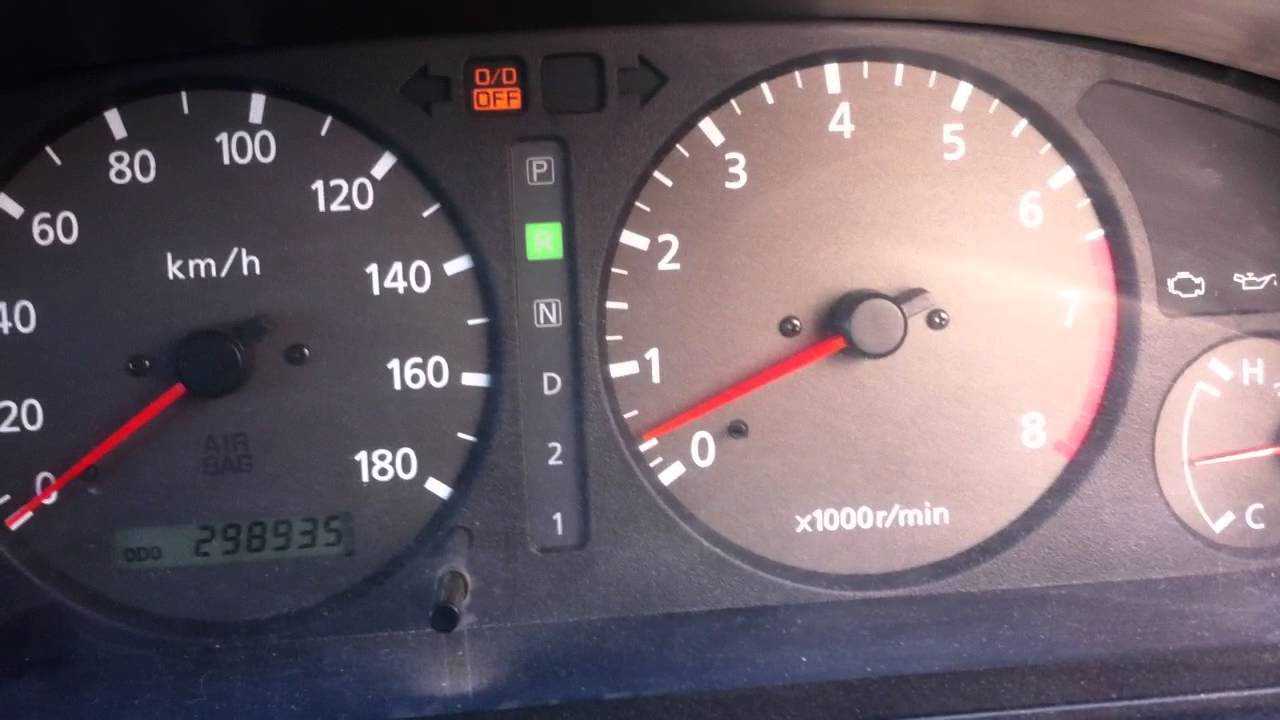

Правильность работы ДВС показывает, во многих случаях, поведение двигателя на холостом ходу, то есть, это и вибрация в режиме холостого хода, и шума работы мотора (нет скачков звука тише-громче). Если эти показатели стабильны — это считается нормальной работой двигателя на холостом ходу (ХХ).

Причины для карбюраторного двигателя

Сейчас карбюраторных машин выпускается все меньше, однако они довольно часто еще встречаются в нашей стране. Большая часть их проблем, например — держит высокие обороты и не снижает, аналогична проблемам инжекторных моторов, поэтому начинаю с карбюраторных.

При появлении такой проблемы владельцу сразу же стоит проверить следующие детали:

• Регулировку системы, которая служит для поддержания холостого хода. Возможно от вибрации что то разрегулировалось, либо забыли сделать регулировку после ремонта карбюратора, либо прочих процедур с ним связанных. Если недавно регулировали его, значит не правильно выставили соотношение в смеси топлива с воздухом.
• Проверьте работу дроссельной заслонки, возможно она плохо открывается/закрывается, что вызывается появлением на ней нагара. При необходимости заслонку следует очистить, если в ней трещина или скол, тогда заменить её или карбюратор целиком. Так же проверьте свободный ход тросика управления заслонкой, чтоб он не заедал и его не закусывало.
• При залегании игольчатого клапана, поступлении топлива происходит неравномерно, в зависимости от положения, в котором он остановился, обороты могут или повышаться или понижаться.
• Прогорела прокладка ГБЦ. Тут только замена. Проверить проще всего запустив мотор и открыв капот и сняв радиаторную крышку. Белый дым из под неё – это точно прогорание прокладки.
• Не закрывается подсос. Чтобы убедиться в этом, проверяем работает ли заслонка, расположенная в первичной камере. Если она заедает, тогда вопрос решается смазыванием заслонки и её тросика.

Вот в чем кроется причина высоких оборотов холостого хода у карбюраторных моторов.

Не стоит забывать про еще одну вероятную причину для любого типа мотора, это когда педаль газа в машине заклинивает, и она не возвращается в свое нормальное положение.

Причины для инжектора

Теперь разберемся в причинах, почему постоянно высокие обороты холостого хода у инжекторных моторов. В отличие от карбюраторных собратьев, где все проблемы с механическими элементами, инжектор напичкан электроникой, поэтому такая проблема это сбой в электронике.

Причины могут быть такие:

• Неполадки или поломка датчика, который контролирует температуру жидкости охлаждения в моторе. При неисправности этого датчика, обороты не сбрасываются, так как электроника считает, что мотор еще не прогрелся и гоняет его в режиме прогрева, вот почему держатся повышенные обороты. Проблема способна быстро перегреть мотор и вызвать заклинивание деталей и сильные повреждения, после которых только дорогой и долгий ремонт. Выявить неисправность такого рода может помочь диагностический сканнер.
• Поломка датчика воздуха дает повышенные обороты, так как нарушается правильная подача воздуха в мотор. Эту неисправность тоже помогает определить сканер диагностический. Как и неполадки прочих датчиков.
• После этого проверяют датчик при помощи мультиметра, чтобы исключить из причин обрыв проводки.
• Неисправность датчика, отвечающего за холостой ход, если таковой имеется, тоже вызывает сбои работы на холостых оборотах. Если после замены датчика холостого хода высокие обороты не исчезают, значит причина была не в нем.
• Датчик открывания дроссельной заслонки, тоже играет ключевую роль, при повышении оборотов. При неправильной работе компьютер считает, что заслонка открыта полностью и повышает обороты, подавая больше горючего в цилиндры.
• Датчик может быть не при чем, саму заслонку заклинивает от грязи, или растянулась пружина на заслонке, которая должна её закрывать, кроме того эта пружина иногда соскакивает или рвется, поэтому двигатель держит высокие обороты. В таком случае её нужно поправить, если это возможно, либо заменить.
• Заело тросик управляющий заслонкой. Эта неисправность была частой для старых моделей авто. Тогда стоит смазать либо заменить этот тросик.
• Повреждены уплотнительные прокладки на форсунках. Это сложная для проверки неисправность, и довольно редкая, поэтому проверять её надо в самую последнюю очередь, когда прочие неисправности исключены. Пробитые прокладки позволяют проникнуть воздуху в камеры сгорания, что тоже повышает обороты.

Датчики Холла

Как понятно по названию, в основе работы устройства лежит эффект Холла, а его назначение — нормализация работы системы зажигания.

Применение такого оборудования имеет два позитивных момента:

1. Отсутствие контактной группы и риска подгорания.
2. Повышение напряжения на свече зажигания до уровня 30 кВ (вместо 15 кВ).

Такие датчики пользуются большим спросом и применяются во многих системах машины — АБС, тормозной, тахометра и других, к примеру то же датчик фаз, про который сказано выше.

Поломка датчика Холла проявляет себя следующим образом:

• трудности с пуском двигателя;
• остановка мотора во время движения;
• подергивание транспорта;
• проблемы при работе на ХХ.

Датчик Холла является надежным устройством, но иногда он может выдавать неправильные сведения.

Если проверка показала поломку девайса, единственный выход — его замена. При этом найти устройство в авто с карбюратором можно в трамблере.

Основной причиной выхода датчика из строя является накопление грязи, отсутствие контактного соединения или естественный износ.

Нельзя исключать и повреждение проводки в виде обрыва или КЗ. Иногда повреждение происходит из-за перезаряда АКБ.

Для проверки датчика Холла проще всего использовать мультиметр. Напряжение на выводах должно быть от 0,4 до 11 В.

Как вариант, включите зажигание, а после замкните выходы 3 и 2. Если раньше искры не было, а после этого появилась, неисправность именно в датчике.

Последовательность диагностики

Точных рекомендаций по последовательности диагностики нет. Если двигатель глохнет периодически, то лучше выждать немного времени и постараться выяснить в чем проблема. Определить неисправность в работе двигателя внутреннего сгорания несложно – электронные системы диагностики позволяют электронному блоку управления записывать неполадки. Следует помнить о методах проверки, основанных на визуальных и слуховых наблюдениях. Наличие посторонних шумов, изменение цвета выхлопов газа и других признаков – указывают на сбой в работе двигателя. Автовладельцы с большим опытом вождения авто знают, что мелкие неисправности приводят к большим проблемам – капитальному ремонту двигателя либо полной его замене. Избежать таких проблем помогают периодические осмотры деталей и узлов агрегата, которые рекомендуется проводить один раз в неделю:

• проверять уровень масла в двигателе, антифриза;
• проводить осмотр на наличие повреждений и разрывов наконечников, разъемов, шлангов;
• следить за работой прокладок и сальников.

Чтобы определить причину остановку мотора на холостом ходу, необходимо:

Сначала тщательно исследовать мотор и пространство под капотом (особое внимание уделить осмотру деталей проводки).
Далее проверить состояние воздушного и топливного фильтров (вместе с этим проверяется уровень жидкостей в системах охлаждения, вентиляции).
Затем прогреть двигатель до высокой температуры, надавить на педать газа – изменение цвета выхлопных газов на белый, серый, сизый или синий, говорит о наличии проблем в ДВС.

Не помешает проверка работы двигателя на наличие разных шумов. Для этого лучше использовать стетоскоп или обычное приспособление, изготовленное из деревянной палки с закрепленной на конце металлической или пластмассовой емкостью небольшого размера. Это поможет услышать как работает двигатель. В процессе исследования звука не лишним будет определить как звучит мотор – звонко или глухо.

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Дроссельная заслонка

Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.

Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Почему загрязняется карбюратор

Основным недругом карбюратора является плохое топливо. В нем может содержаться большое количество различного мусора, который может появляться в топливе уже в машине. Например, это может произойти из осадка на дне бензинового бака. Осадок поднимается, когда вы заправляете автомобиль на заправке.

На многих автомобилях перед входом в карбюратор имеется фильтр топлива, но его необходимо периодически менять, так как со временем он забивается и уже не очищает топливо. В топливном насосе также имеется мелкая сеточка, которая может засориться, и стать причиной остановки двигателя.

Старение резиновых шлангов и других деталей в системе питания является опасностью на пути прохождения бензина от бака к камере сгорания. Такие детали необходимо вовремя менять, так как они через несколько лет теряют свою надежность. Внешне резина трескается, а внутри происходит разрушение стенок шлангов под воздействием химических веществ, содержащихся в топливе. Продукты разрушения продвигаются по каналам к двигателю.

Нередко разрушается мембрана бензинового насоса. До того, как разрушиться, она может засорять топливные каналы кусочками, отделившимися от нее в результате разрушения.

Сложный варианты диагностики повышенных оборотов

• Нужно на ощупь обнаружить трубки для воды, которые идут к дросселю. Суть исследования в измерении из температуры. Она должна быть схожа с температурой бачка радиатора, а также температурой шлангов печки автомобильного салона. Холодными они не должны быть точно, если это так, значит они не в рабочем состоянии и жидкость, необходимая для охлаждения, не двигается по ним. В чем причина? Варианты таковы: недостаточное количество охлаждающей жидкости, загрязнение\засорение самих трубок. Ну или неисправность помпы.
• Далее нужно снять с общей системы автомобиля и проверить на нормальную работу следующие датчики: РХХ, ДПДЗ, ДМРВ.
• Следующее действие — диагностика ЭБУ.

Регулятор холостого хода

Причиной повышения оборотов на ХХ может стать поврежденный или неправильно настроенный сервоприбор — специальный регулятор, установленный в воздушном канале. Его задача заключается в принудительном изменении значения оборотов для обеспечения плавности перехода силовой установки в режим ХХ после снятия ноги с педали газа. Проще говоря, мотор не начинает сразу сбрасывать обороты, а делает это медленно и равномерно.

Также сервоустройство отвечает за повышение оборотов при запуске автомобиля, а затем их понижение после выхода на рабочую передачу. Поднятие значений происходит и при увеличении нагрузки на двигательный агрегат на ХХ, например, при включении кондиционера, подогреве сидений или зеркал, включении фар и габаритов. Повреждение узла сопровождается увеличением или плаванием оборотов.

Будет также интересно: Как выбирать смазку для суппортов и направляющих

Методы решения проблем с повышенными оборотами ДВС

Какие действия нужно самостоятельно предпринять:

1. В том случае, если в топливном баке автомобиля есть горючая жидкость, ее нужно слить и залить другую.
2. Как уже написано выше, поискать причину нарушения движения воздушных масс в системе автомобиля, проще говоря, откуда они выходят. Начать стоит с выпускного коллектора, потом перейти к дроссельной заслонке и воздушному фильтру автомобиля.
3. На дроссельной заслонке стоит остановиться и тщательней ее осмотреть: привод. Нужно отрегулировать натяжение тросика. Если привод на транспортном средстве электрический, то нужно иметь специальные устройства, чтобы измерить его сопротивление.

Это самые простые способы, которые помогут растерявшемуся водителю определить причину его проблемы. Однако, если они не помогли в решении негативной ситуации, следует перейти к более радикальным методам исследования.

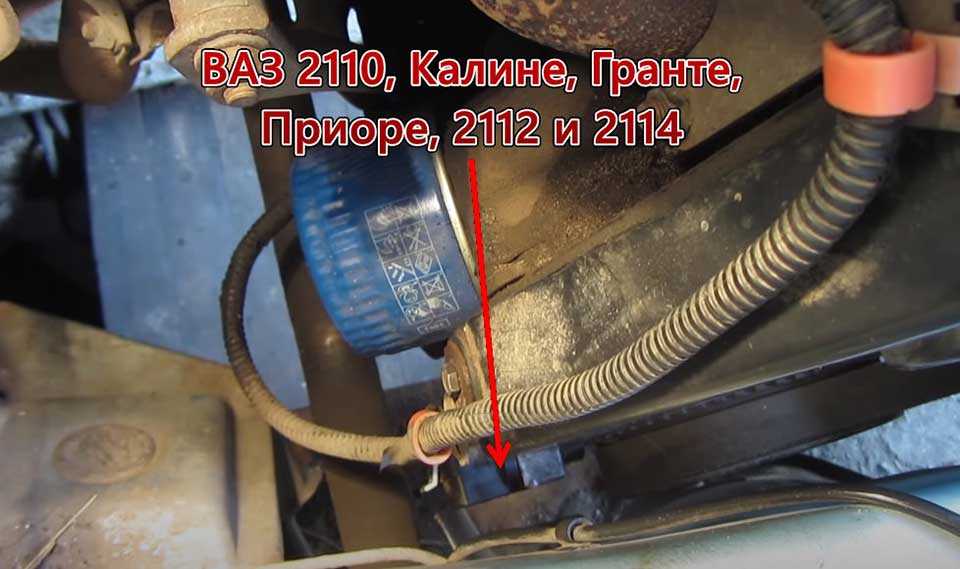

Датчик положения коленчатого вала (ДПКВ)

Назначение ДПКВ состоит в обеспечении нормальной работы двигателя путем формирования сигнала с информацией о позиции зубчатого диска на коленвалу. ЭБУ принимает данные, после чего дает команду двигателю.

С его помощью принимается решение, в какой из цилиндров направить горючее, и какая свеча должна сработать.

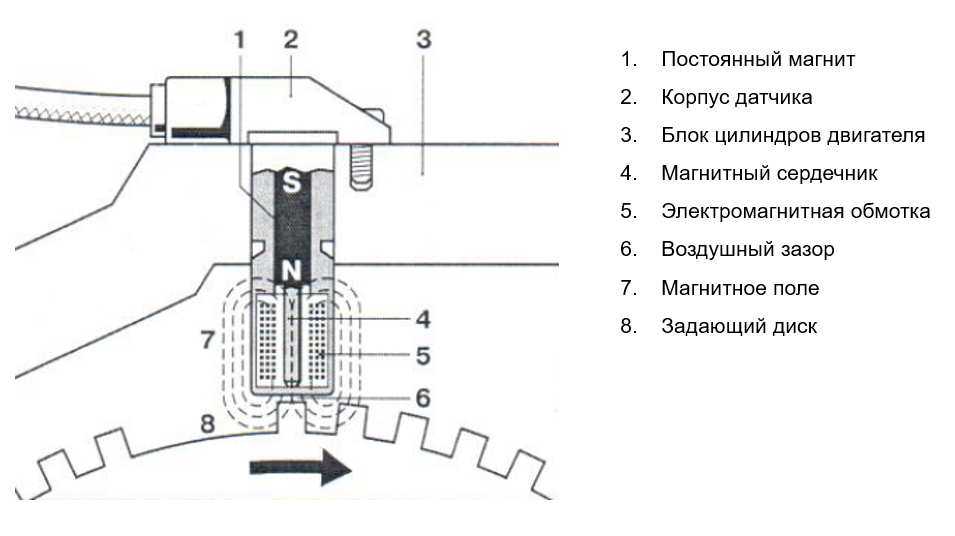

По конструкции ДПКВ имеет много общего с магнитом с тонким проводом.

Неисправность рассматриваемого датчика можно распознать по следующим признакам:

• детонация при активном разгоне;
• самопроизвольное снижение / повышение оборотов;
• трудности с пуском силового агрегата или невозможность завести машину;
• нестабильность работы на ХХ;
• остановка двигателя из-за потери синхронизации искры и подачи горючего;
• перевод машины в аварийный режим со снижением максимальных оборотов до 3-5 тысяч и зажиганием лампочки ошибки P0336 двигателя.

К причинам поломки ДПКВ стоит отнести:

1. Повреждение диска синхронизации, его загрязнение или износ.
2. Нарушение расстояния между синхронизирующим диском и сердечником. Нормальное значение — 0,5-1,5 мм. Причиной проблемы может быть неправильная установка, загрязнение зазора между этими устройствами, отклонение от заявленных требований во время ремонта.
3. Повреждение отмотки. Иногда происходит из-за окисления, вибрационных процессов, нарушения целостности сердечника и т. д.
4. Низкое качество контакта, повреждение провода. Причиной может быть плохое качество соединения фишки, перелом и т. д.
5. Выход из строя светодиода. Неисправность актуальна для старых авто, где установлены элементы поглощения света.

В случае частичной или полной поломки ДПКВ отремонтировать устройство невозможно из-за отсутствия доступа внутрь корпуса. Вот почему единственный выход — замена устройства.

Для принятия решения нужно знать, как определить неисправность ДПКВ, это можно сделать тремя способами:

1. Измерение сопротивления. Берите мультиметр, установите его на измерение Ом и проверьте показания. Нужный параметр должен быть на уровне 500-700 Ом. На этом этапе проверьте сопротивление изоляции для проводов. Этот показатель должен быть на уровне от 500 кОм и выше.
2. Применение осциллографа. Заведите мотор, подключите устройство к выводам ДПКВ и настройте программу. По рисунку можно сделать вывод об исправности датчика. Для проверки поводите возле устройства каким-то металлическим предметом, если осциллограмма меняется, значит, ДПКВ исправен.
3. Проверка индуктивности. Для вычисления параметра нужен мегаомметр, вольтметр, прибор для измерения индуктивность и сетевой трансформатор. Оптимальный параметр должен быть на уровне 200-400 мГн.

При проверке обязательно сканируйте ЭБУ с помощью сканера, что позволит вовремя выявить ошибки.

Также читайте: как проверить датчик коленвала тестером и мультиметром.

Причины неровной работы мотора на холостом ходу

Специалисты основные причины неровной работы на холостых оборотах разделяют на две категории:

1. проблемы с топливом или топливной системой;
2. проблемы с электрикой и электронным управлением;

Отдельно можно вынести неисправность воздушной системы (впуск), но более уместно включить ее и в список проблем с топливной системой. Дело в том, что обе они неразрывно связаны и оказывают влияние на стабильность работы силового агрегата в режиме ХХ и под нагрузкой.

Топливно-воздушная система и топливо. Бедная топливно-воздушная смесь нередко бывает причиной того, что неровно работает двигатель на холостых оборотах. Такая «бедность» смеси заключается в том, что в ней слишком мало топлива, а воздуха слишком много.

Лишний воздух может подсасываться через повреждения в магистрали. Например, резиновые топливные шланги плохого качества могут иметь изначально или приобретать со временем микротрещины в своих стенках. Плохая фиксация шланга также способствует подсосу воздуха в местах соединения.

Более серьезной проблемой можно считать неполадки с клапаном холостого хода (он же регулятор холостого хода, регулятор добавочного воздуха), который иногда называют датчиком холостого хода. Владельцам карбюраторных автомобилей эта деталь известна также под названием «электромагнитный клапан».

Подсос лишнего воздуха может происходить и через, например, разбитые отверстия оси дроссельной заслонки на карбюраторе. В этом случае проблема может стать заметной не сразу: постепенно увеличится расход бензина, появятся перебои в работе на холостом ходу.

Некачественное топливо. Из-за него также нередко «плавают» холостые обороты. Особенно сильно это явление наблюдается при использовании так называемого эко-бензина. Он содержит определенное количество этанола. В идеальном случае это не только делает выхлопные газы менее токсичными, но и способствует чистке топливной системы.

Однако на практике водители либо имеют дело с фальсификатом, изготовленным с нарушением технологий, либо неправильно используют такое топливо. Дело в том, что для нормальной работы двигателя указанного бензина типа «эко» в баке должно быть не более 40-50 процентов.

Вышел из строя регулятор давления топлива (он же перепускной клапан низкого давления). Его задача – сохранять необходимое давление топлива во время работы мотора в любом режиме.

На эту поломку указывает не только неровная работа двигателя на холостых оборотах, но также перебои, если резко нажать на педаль газа, падение мощности, сильное увеличение расхода топлива.

• Засорились форсунки (закоксовались каналы). Из-за плохой работы форсунок топливная смесь получается ненадлежащего качества по составу, что и приводит к нарушениям в работе силового агрегата в разных режимах и повышению расхода горючего.
• Нарушения в работе воздушной заслонки. Это, как правило, механическая помеха, которая также приводит к образованию некачественной топливно-воздушной смеси. Как уже говорилось, от этого двигатель работает неровно.
• Не отрегулирован холостой ход на карбюраторе. В этом случае под нагрузкой мотор будет работать нормально, а на холостом ходу иногда будет дергаться, в глушителе одновременно с этим могут даже раздаваться негромкие хлопки. Относительно простая проблема, справиться с которой можно и самостоятельно, подкручивая нужный регулировочный винт.

Проблемы с электрикой

Прежде всего, начнем с системы зажигания. Точнее, причиной бывает слишком большой зазор между электродами на свечах зажигания.

Здесь симптомы будут почти такими же, как и при плохой регулировке холостого хода на карбюраторе. Проблему легко устранить, если уменьшить зазор между электродами.

Неустойчивая работа двигателя без нагрузки также может быть обусловлена троением двигателя. То есть, не работает один из цилиндров.

Другими словами, не воспламеняется топливно-воздушная смесь. В свою очередь, такое явление обусловлено слабой искрой на свече или полным ее отсутствием. Также возможна низкая компрессия в цилиндре по причине повреждений, прогара клапана и т.д.

Карбюраторные двигатели

В случае с моторами карбюраторного типа неисправности могут быть связаны с:

• нарушением регулировок карбюратора;
• подсосом воздуха через шланги;
• нарушением проводки;
• неисправностями клапанов ХХ;
• загрязнением фильтра;
• проблемами в системе зажигания.

В подавляющем большинстве случаев при повышенных оборотах на карбюраторных вариантах двигателей причину следует искать в неисправностях и неполадках дозирующего устройства.

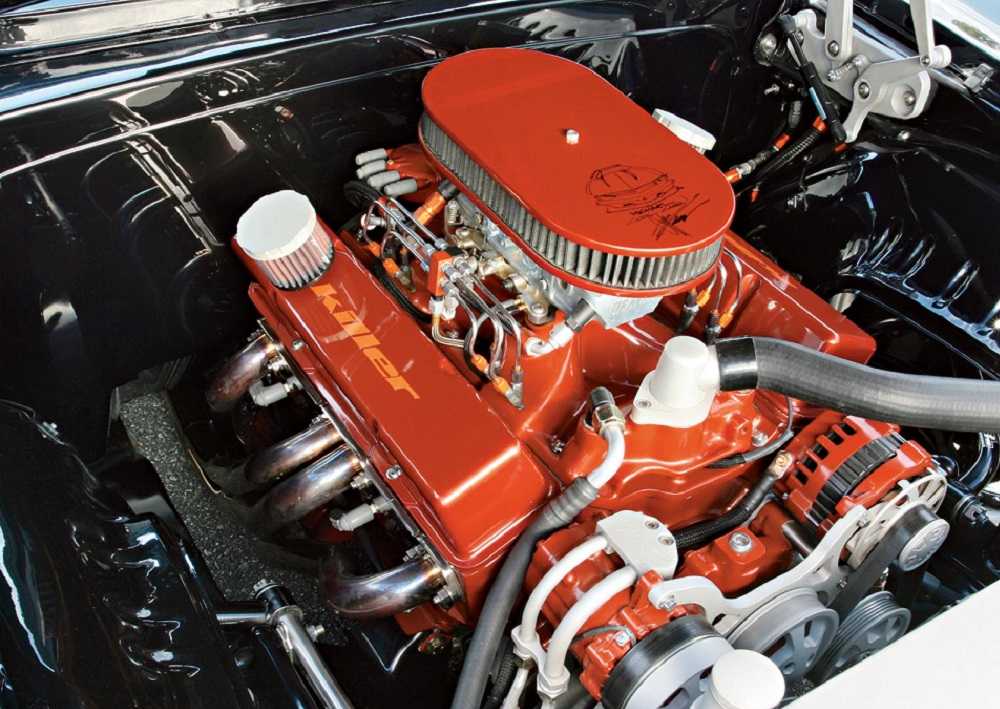

Карбюраторный двигатель Шевроле Камаро в сборе

В случае повышенных оборотов на холостом ходу вам потребуется проверить регулировку, убедиться в целостности проводки и клапана, заменить старый воздушный фильтр при его сильном загрязнении.

Если говорить о том, как можно самостоятельно отрегулировать нарушенные или сбитые обороты холостого хода, то регулировка предусматривает проведение элементарных мероприятий. Вам нужно сделать следующее:

• демонтировать карбюраторный узел, что делается сравнительно просто;
• проверить состояние всех шлангов и патрубков;
• заменить при необходимости шланги и прокладки;
• поменять хомуты.

Рекомендуется проверить положение заслонки в первой камере карбюраторного мотора. Дело всё в том, что порой эта заслонка закрывается не полностью. Это объясняется дефектами заслонки или же неправильной регулировкой её привода.

Аналогично на карбюраторах не всегда полностью открывается воздушная заслонка. Её следует проверить, отрегулировать. А в случае дефекта или повреждения придётся заменить.

Загрязнение карбюратора считается частой причиной повышенных холостых оборотов. Потому владельцы таких машин должны периодически проводить чистку узла. Некоторые делают это самостоятельно, другие обращаются за помощью к специалистам. Проверка шлангов осуществляется путём их пережатия, когда двигатель работает.

Выполняя регулировку, обязательно прислушивайтесь к тому, как работает мотор. Если после очередной манипуляции вы слышите, что обороты начинают меняться, вам удалось отыскать источник проблем. То есть вы пережали тот шланг, из-за которого обороты выросло.

Когда рвутся и изнашиваются прокладки, хомуты недостаточно плотно прилегают к своим посадочным местам, это приводит к проникновению воздуха в двигатель. Тем самым начинают увеличиваться обороты.

При восстановлении всех элементов, которые могли выйти из строя и привести к нарушению числа оборотов в режиме холостого хода, следует воспользоваться регулировочными винтами качества и количества. Именно они позволяют вернуть обороты к нормальным параметрам.

Особенности процедуры регулировки

Процедура состоит из нескольких последовательных шагов. Основную роль здесь играют 2 винта. Это винт регулировки количества оборотов при ХХ, а также регулировочный винт качества смеси при ХХ.

Сначала запустите свой карбюраторный мотор, прогрейте его до необходимой рабочей температуры, которая составляет обычно около 80 градусов Цельсия. При это карбюраторная заслонка должна находиться в полностью открытом положении.
До конца закрутите винт качества, после чего начинайте крутить его обратно примерно на 2-2,5 оборота. Буквально на 1,5 или 2 оборота прокрутите винт количества.
Крутите винт качества в различных направлениях, чтобы добиться максимальных показателей оборотов мотора, оставляя неизменным текущее открытое положение заслонки.
Теперь возьмитесь за упорный винт заслонки дросселя, установив с его помощью стабильные, но минимальные обороты. Повторите процедуру 3-4 раза

Важно найти наиболее оптимальное положение для винтов, чтобы подавалось нужное количество и качество топливной смеси для экономичной работы мотора.
Проверка регулировка осуществляется резкими открытиями и закрытиями заслонки дросселя. Если мотор при этом работает нормально и стабильно, вы всё сделали верно.
В случае возникновения перебоев нужно до упора прокрутить винт качества

Выполните настройку минимальных оборотов с помощью этого винта по аналогии с предыдущим винтом количества.

Бывает так, что при вращении винта качества до предела ломается заглушка ограничитель. Если это произошло, не переживайте. Нужно лишь приобрести новую такую деталь, и установить её на место старой заглушки.

Завершив регулировку с помощью винтов, вы должны добиться заводских значений. Потому всегда опирайтесь на инструкции производителя, выполняя все требования и соблюдая предусмотренные автозаводом параметры холостого хода. Если этого не сделать, работа мотора нарушится, и он может в результате выйти из строя.

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

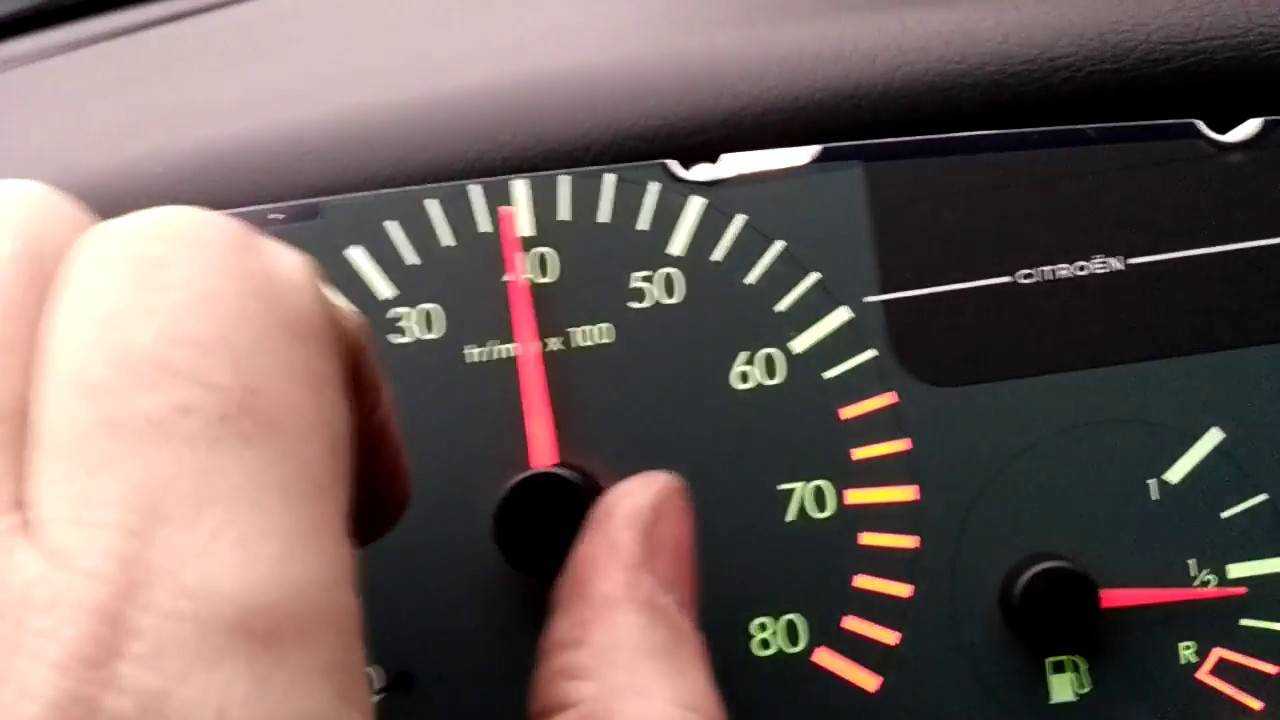

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

Также есть дополнительные провода. Они служат для:

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.
