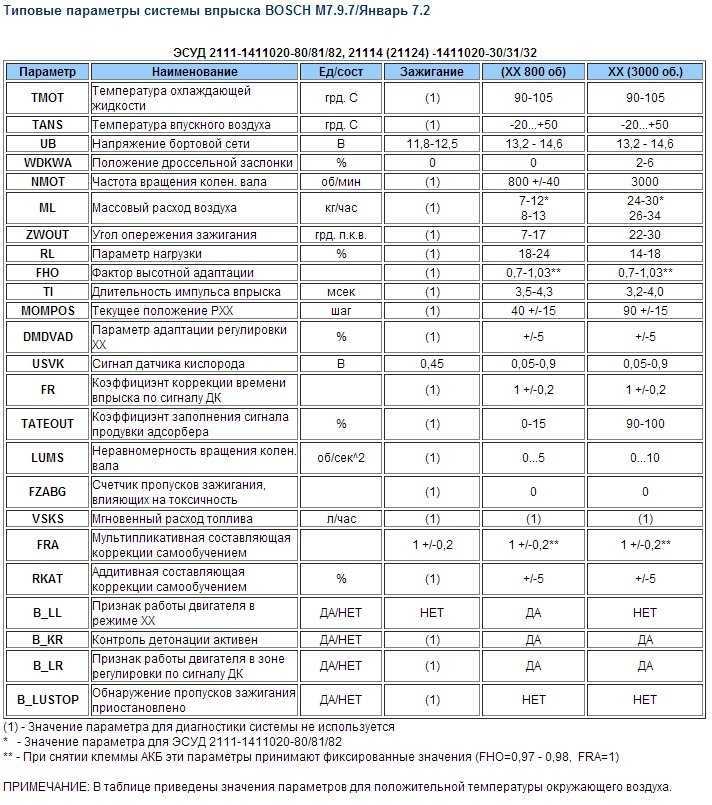

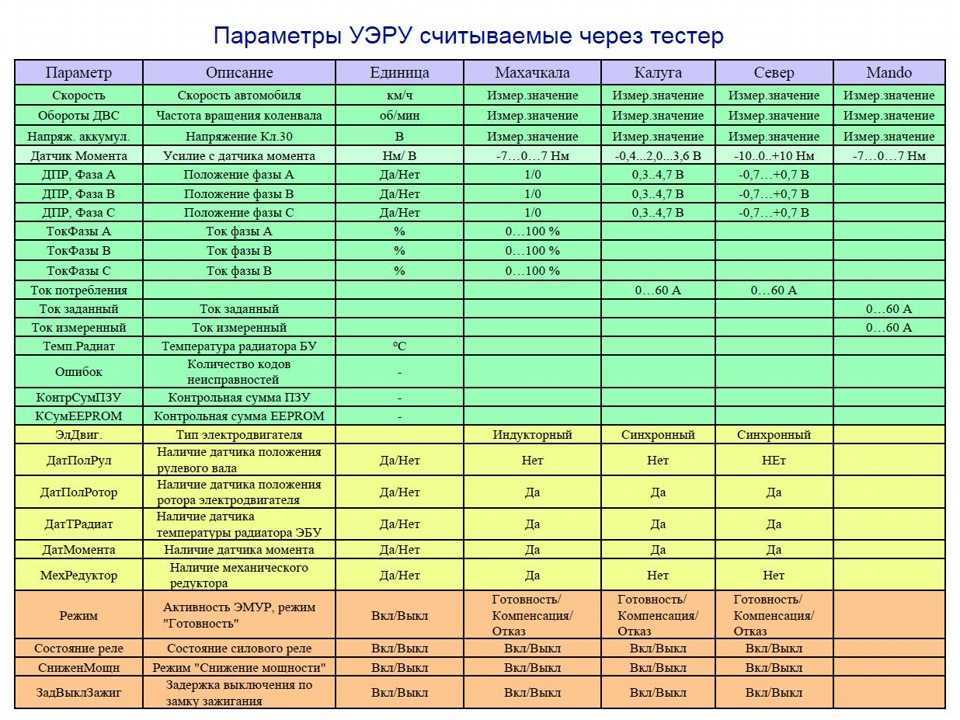

Типовые параметры датчиков (для диагностики)

Особенности компьютерной диагностики двигателя автомобиля

Наиболее трудной задачей диагностирования мотора машины является определение узла, в котором произошла поломка

На многих транспортных средствах отсутствует единая система электронного управления двигателем (ЭСУД), следовательно, специалисты обращают внимание на признаки различных поломок, проводят множество сложных операций по диагностике. Во время подобных процедур часто снимают навесное оборудование, частично разбирают мотор автомобиля.

Что же показывает проверка силовой части? Компьютерная диагностика транспортного средства – современный способ проверки узлов и элементов, взаимодействующих с ЭСУД. Нередко неисправности одного механизма непосредственно влияют на функционирование другого. Подобные ошибки фиксируются во время анализа, что позволяет точно и оперативно локализовать неполадки.

Компьютерная диагностика автомобиля помогает оценить показатели двигателя во время работы и сравнить их с номинальными. Анализ работы силовой части позволяет проверить системы зажигания, питания и охлаждения, механизм газораспределения и непосредственно ЭСУД. Одновременно с проверкой возможно оценить состав топливно-воздушной смеси, качество заполнения цилиндров ТВС и прочие показатели.

Диагностика осуществляется поэтапно: после выведения отчета о неисправностях идет расшифровка информации. В результате решается, ремонтировать или менять конкретную деталь, узел, элемент.

Приборы, необходимые для проверки, подразделяют по назначению на 2 группы:

Отвечающие за измерение физических параметров. К устройствам данной группы относятся амперметры, вольтметры, омметры, манометры.
Отвечающие за отображение работы машины в цифровой или графической форме. Примером таких приборов являются сканеры, мотор-тестеры.

Требования, предъявляемые к устройствам компьютерной диагностики двигателя автомобиля:

наличие в базе данных номинальных характеристик для множества моделей, марок машин;
высокая точность обработки данных;
защита от неправильного подключения, перегрузки;
автоматическое выключение прибора;
простота использования.

Если разобраться с амперметром или манометром будет несложно для многих людей, то, например, сканером должен пользоваться опытный работник. Модульные приборы, которые подключаются к ПК, могут измерять ток, напряжение, давление, определять разряжение газов и наличие жидкости в частях мотора. Результаты измерений обязаны быть очень точными, так как на их основании в дальнейшем проводится диагностика карбюраторных и инжекторных двигателей с различными системами зажигания – классической, микропроцессорной или электронной.

Использование мотор-тестеров помогает оперативно и точно определить неисправности при подаче топлива, в системе зажигания, протестировать работу генератора и заряд аккумулятора.

Чтобы определить код неисправности, часто применяют системный сканер. Данное устройство имеет цветной экран, а также оснащено небольшим принтером. Его работа заключается в считывании кода ошибки с последующей распечаткой данных. При тестировании прибора в автоматическом режиме исправления происходят до пяти раз. Невозможность купирования ошибки свидетельствует о том, что имеется поломка в системе управления.

Основными функциями сканера являются:

считывание кодов неисправностей, которые сохраняются во время самодиагностики автомобиля в памяти блока управления, с последующей расшифровкой;
удаление кодов ошибок из памяти без устранения причины неисправности;
отображение показателей работы транспортного средства в режиме реального времени;
воздействие на датчики, блок управления;
активация исполнительных механизмов;
внесение в программу блока управления корректировок в пределах возможностей прибора и автосервиса.

Газоанализаторы с помощью сканера способны определить состав отработанного газа. На основании полученной информации возможно провести оценку работы двигателя. Также стоит отметить, что есть газоанализаторы, которые тестируют автомобиль в автономном режиме.

Полноценную компьютерную диагностику двигателя автомобиля проводят в сервисах, которые укомплектованы требуемым оборудованием, в том числе ПК с подключенными специальными приборами.

Необходимые устройства комплекса для проведения компьютерного анализа:

персональный компьютер;
универсальный сканер;
многокомпонентный газоанализатор;
быстродействующий многоканальный цифровой мотор-тестер;
многофункциональная мобильная закрывающаяся стойка для диагностирования.

Данные устройства должны иметь изолированные провода, а также располагаться в одном месте.

Сложности поиска СТО

При проведении комплексной диагностики всех систем автомобиля важно сочетание двух факторов: наличие оборудования, необходимого для тестирования, и специалистов, способных правильно интерпретировать полученную информацию, чтобы устранять обнаруженные неполадки. Проще всего – обратиться в авторизованный сервисный центр производителя автомобиля, если таковой имеется в населённом пункте

Если этой возможности нет, нужно искать специалиста, который имеет опыт работы с автомобилями определённой марки, знает их особенности и типичные поломки. При поисках можно ориентироваться на отзывы в интернете или рекомендации знакомых.

Комплексная диагностика автомобиля призвана выявить скрытые неполадки и неисправности до того, как они стали причиной более существенной поломки или аварийной ситуации. Это хороший способ подстраховаться от покупки «кота в мешке» при выборе подержанного авто. Следует, однако, быть готовым к тому, что в сложных случаях может потребоваться несколько проверок.

votes

Рейтинг статьи

Схема электрооборудования Chevrolet lacetti (шевролет лачетти).

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Система зажигания.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Электрокорректор фар.
Противотуманные фары и фонари.
Сигналы торможения.
Аварийная сигнализация.
Звуковой сигнал.
Освещение салона.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.
Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Электронные часы.
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Выключатель кондиционера.
Климат-контроль.
Аудиосистема.
Электропривод замков.
Система подушек безопасности.
Система гидроусилителя с изменяемым усилием на руль.
Электропривод люка.
Блок управления тормозной системой.
Датчики АБС.
Диагностический разъем.
Иммобилайзер.
Зуммер.
Противоугонная система.

Схема выключателя замка зажигания

Запуска двигателя и зарядки аккумулятора.

Датчики (2) системы управления двигателем.

Датчики (1) системы управления двигателем.

Топливный насос и форсунки.

Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.

Топливный модуль, клапан системы рециркуляции отработавших газов.

Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

Электровентилятор (1) системы охлаждения двигателя.

Электровентилятор (2) системы охлаждения двигателя.

Габаритное освещение и подсветка номерного знака.

Подсветка приборов и органов управления (без регулятора яркости).

Подсветка приборов и органов управления (с регулятором яркости).

Ближний и дальний свет фар.

Противотуманные фары и фонари.

Освещение салона с задержкой выключения.

Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).

Обогрев заднего стекла и боковых зеркал заднего вида.

Электропривод боковых зеркал заднего вида.

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).

Электропривод складывания зеркал.

Система автоматического включения ближнего света фар.

Щиток приборов (электрические цепи приборов).

Щиток приборов (электрические цепи контрольных ламп 1).

Щиток приборов (электрические цепи контрольных ламп 2).

Щиток приборов (электрические цепи контрольных ламп 3).

Щиток приборов (электрические цепи контрольных ламп 4).

Блок управления климатической установкой (автомобили без климат-контроля).

Блок управления климатической установкой (автомобили с кондиционером).

Система подушек безопасности.

Система гидроусилителя с изменяемым усилием на руль.

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Поэтому данные параметры диагностики являются лишь начальным этапом при диагностике автомобиля и далеко не всегда они могут нам помочь.

Это не панацея, а лишь первый и довольно грубоватый анализ ситуации. Порой простой осмотр свечей зажигания может сказать больше, чем все эти параметры.

Но, в то же время, такая диагностика может оказаться незаменимой и очень полезной в разных ситуациях. Например, при покупке автомобиля можно узнать много нехорошего, как в этом видео на нашем канале

Источник

Подготовительный этап и диагностика

Перед тем, как приступать к каким-либо работам следует провести комплексную диагностику с целью изучения общего состояния автомобиля, идентификации ошибок. Это поможет избежать установки ненужных деталей, запчастей, предотвратит финансовые растраты.

Осмотр проводится самостоятельно, а также профильными специалистами СТО. В первом случае потребуется наличие минимального опыта обслуживания автомобильной техники. При отсутствии рискуете нанести вред техническому средству.

Главная задача на этапе диагностики: обнаружение повреждения пыльников, магистралей подачи гидравлики внутрь системы, дефектов наконечников, рулевых тяг, рулевой рейки. На основании полученных данных, провести анализ, рассчитать количество необходимых запчастей, оценить степень критичности поломки.

Для проведения ремонта следует подготовить: набор автомобильных инструментов, новые тяги, пальцы, пыльники, а также те запчасти, которые были заявлены для замены в ходе осмотра.

Используемое оборудование

Электронные системы тестирования машин классифицируются на две группы:

В первую группу входят независимые сканеры – это приборы размером с рацию, имеющие дисплей и выход для прямого подсоединения к машине для считывания информации. Кроме того, к этой группе принадлежат адаптеры, работающие только в паре с компьютером, он, в свою очередь, связан с ЭБУ либо через кабель с датчиками автомобиля.

Электронное оборудование из второй группы разделяется следующим образом:

Заметим, что при более низкой стоимости и не такими широкими функциональными возможностями (в сравнении с дилерским оборудованием) любое компьютерное оборудование выдает полную картинку о сбоях и поломках.

Сканер для диагностики

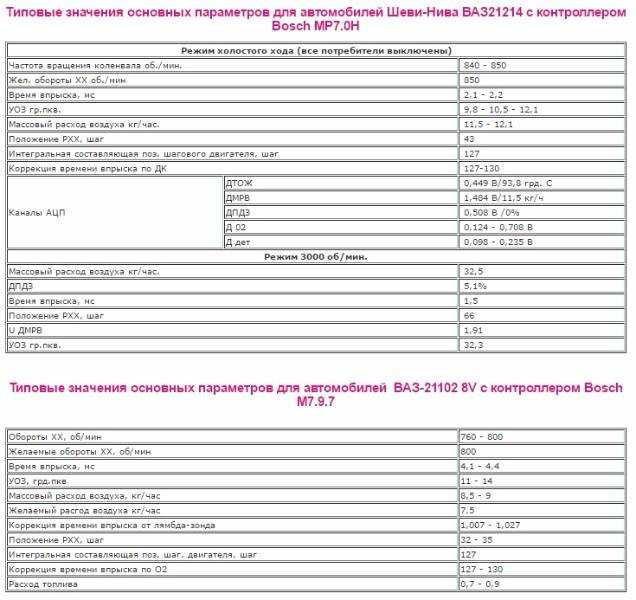

Типовые параметры ваз 2112 16 клапанов

2) Скорость вращения двигателя = 800 об/мин 3) скорость вращения двигателя на холостом ходу = 780-820 об/мин

не вкурил кто их низ хх показывает

4) текущее положение РХХ = 50-54 шагов

9) массовый расход воздуха = 12,6-13,1 кг/час

12) напряжение на датчике кислорода = 0,26-0,84

По моему дмрв отслужил свое.

«скорость вращения двигателя на холостом ходу = 780-820 об/мин «

Напругу ДМРВ можно проверить простой цешкой?

ДМРВ можно попробовать помыть как-нить?

нет, это гарантированный способ его добить ИМХО.

читал про шкив генератора (прокручивание, сбивается угол зажигания),

мб задающий шкив дпкв? какой стоит мталлический или м демпфером?

вот нарыл по теории:

Если же шкив с демпфером, необходимо следить за его состоянием, т.к. пов- реждение демпфера может привести к проблемам в работе двигателя

При производстве ремонтных работ следует соблюдать осторожность и не под- вергать шкив деформации,т.к. это может привести к сбоям в работе двигателя

Визуальный контроль состояния шкива привода генератора можно про- изводить через арку правого переднего колеса.

К неисправностям этих элементов можно отнести

следующие симптомы: неустойчивые обороты двигателя на холостом ходу, самопроизвольное повышение или снижение оборотов двигателя, остановка работы двигателя, невозможность запуска двигателя, снижение мощности двигателя, возникновение детонации при динамических нагрузках, пропуски искрообразования.

Источник

Когда проводить диагностику?

Не реже одного раза в год должна проводиться компьютерная диагностика автомобилей. Это если ваша машина функционирует без явных неисправностей.

В случае появления нехарактерных звуков, рывков, толчков и других явлений во время движения, стоит немедленно обратиться в центр за диагностикой:

двигателя, если он работает нестабильно, теряет мощность, увеличился расход топлива, появились посторонние шумы;
автоматической коробки передач — при появлении пробуксовок, рывков, стуков, утечке масла, невозможности включить какую-либо скорость;
подвески — при неравномерном износе резины, после появления стуков на маневре;
АБС — если автомобиль заносит на поворотах, снизилась устойчивость на дороге;
рулевой рейки — при появлении стуков, скрипов, увеличении люфта или обнаружении течи из гидротрансформатора.

После диагностирования систем и выявления настоящих причин неисправностей проводится визуальный осмотр и ремонт автомобиля мастером-специалистом.

Подходящие сканеры для Нивы шевроле

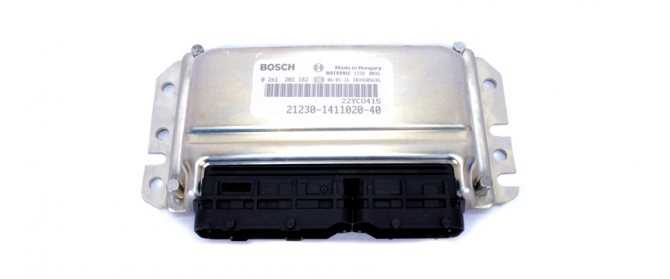

Обычно стоят ЭБУ марки Bosch и встречаются со следующими каталожными номерами:

Загорелся Check Engine на Ниве Шевроле?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для Нивы Шевроле

Читай подробные статьи по обзору сканеров для диагностики автомобилей, в том числе и для Нивы Шевроле.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Источник

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Данный вид диагностики позволяет определить уже явные проблемы. Тонкую диагностику таким способом не выполнишь. Для этого необходимы другие устройства и инструменты — мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п.
И самое главное — когда мы подключаемся к колодке диагностики, то мы подключаемся к блоку управления двигателем! Поэтому мы не видим реальной картины! Мы лишь видим то, что видит блок управления! Если длительность импульса впрыска в параметрах диагностики показана 2.5 мсек, то это не означает, что это так и есть на самом деле. Это лишь ЭБУ задал такое время впрыска. А как на самом деле отработала форсунка, мы не видим

И это очень важно понимать.

Что такое компьютерная диагностика автомобиля

Диагностирование транспортного средства при помощи современных технологий – это процесс, при котором с основных элементов машины считываются коды ошибок и неисправностей. Также в дальнейшем на основе данной информации возможна корректировка различных параметров системы. Для проведения подобного анализа используют специальный прибор. Примеры такого оборудования (дилерского, аналогичного) – это различного типа сканеры, комплектующие оригинального производителя, многофункциональные автомобильные стенды.

Следует обратить внимание на то, что большинство современного программного обеспечения, диагностических систем считывает и ведет учет всех изменений в работе коробки переключения передач, доске индикации, системе управления мотором и других узлов. Информация со сканера транслируется на мультиметр, обычно в режиме онлайн

Также на данном приборе возможно отобразить сразу до пяти различных графиков, причем в наиболее комфортном для восприятия виде.

Системы компьютерного диагностирования, применяемые на сегодняшний день на всех специализированных станциях ТО, могут также перекодировать параметры двигателя. Это делается, чтобы повысить показатели, относящиеся к мощности машины. Процедуру повышения данных характеристик называют «чип-тюнинг ТС».

Для оптимизации системы управления под конкретный автомобиль нередко проводят перенастройку. Обновление настроек блока управления производится с помощью специализированных устройств для диагностирования. Данная настройка регулирует параметры бензосистемы и корректирует обороты двигателя при работе вхолостую.

Сравнение цен актуально на 26.04.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Дополнительное программное обеспечение позволяет осуществлять перенастройку всех параметров электроники автомобиля в соответствии с интерфейсом последних моделей, сошедших с конвейера буквально сегодня. Такая система не требует введения начальных и нормированных параметров и автоматически фиксирует различия.

Основная цель компьютерного анализа машины – это устранение неполадок, которые связаны с появлением какого-либо значка индикации на приборной панели

В случае, когда загорелся индикатор неисправности или владелец транспорта сам обратил внимание на ошибки в функционировании систем автомобиля, часто выполняется диагностирование с помощью компьютера. Причиной проведения диагностики также может стать желание потенциального покупателя транспортного средства с пробегом убедиться в том, что машина находится в хорошем состоянии.

Проверка автотранспорта проводится с использованием специальных разъемов, подключаемых к бортовому оборудованию машины. Если проводят углубленное диагностирование различных частей, то транспортное средство синхронизируют с устройством со специализированным ПО. Данный сканер считывает множество транслируемых кодов неполадок машины. В первую очередь закодированные данные отображаются на экране устройства, затем специальные программы расшифровывают коды. После анализа собранной информации подводят итог: имеются ли сбои и неисправности в конкретной системе автомобиля.

Основные параметры диагностики

Какие параметры при диагностике важны? Ответ прост — ВСЕ параметры важны!

Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:

Барометрическое давление — оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.

Давление во впускном коллекторе — на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе

Накопленная коррекция топливоподачи — должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции

Сигнал первого датчика кислорода — в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд

Сигнал второго датчика кислорода — его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.

Положение РХХ (Шаги) — должны обычно составлять 25 — 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.

Длительность импульса впрыска — должна составлять 2.3 — 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).

Положение ДЗ — на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:

Температура охлаждающей жидкости — на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.

Температура воздуха на впуске — аналогично датчику температуры ОЖ.

УОЗ — на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 — это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 — это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.

Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!. Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем

Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.

Поэтому что? Правильно! Все параметры важны!

Подведем итоги

Диагностика двигателя должна быть не разовым, а регулярным процессом. Только такой подход сможет обеспечить уверенность в том, что ваша техника не подведёт вас в дороге. Компьютерная диагностика резко снижает субъективность оценки и позволяет выявить те неисправности, которые объективно ещё даже не проявились. Диагностика дизельных и инжекторных двигателей вполне доступна каждому водителю. Однако сложных случаях лучше обращаться в специализированные автоцентры. Их преимущество — опыт и более приличная оснастка.

Услуги на СТО не дёшевы. Но, раз потратившись на качественную диагностику, вы в будущем сэкономите гораздо больше. Это касается и времени и денег.

Андрей Гончаров, Эксперт рубрики «Ремонт двигателей»

Что в итоге

Итак, компьютерная диагностика является одним из наиболее эффективных способов выявления и предупреждения неисправностей. В случае со сложными современными машинами нельзя провести полноценный ремонт без тщательного сканирования. Только такая процедура дает полные данные, необходимые для того, чтобы узнать о проблемах с конкретным узлом, а также оптимизировать настройки авто.

Также будет интересно: Сколы на автомобильных стеклах: менять или ремонтировать?

При этом простой покупки сканера недостаточно – важно обратиться к проверенным специалистам, которые смогут правильно интерпретировать полученную информацию. В ином случае вы можете лишь навредить своей машине

А далее видео о том, как самостоятельно сделать компьютерную диагностику мотора в машине:
