Ошибка p0351

Условие формирование кода

Информация о формировании ошибок OBD р0351, р0352, р0353, р0354 фиксируется в памяти электронного блока управления при выполнении ряда следующих условий:

Приведенная информация актуальна для популярного автомобиля «Шевроле Лачетти», однако логика формирования ошибок у большинства автомобилей будет аналогична.

Условия очистки кода из памяти ЭБУ

Ошибки р0351, р0352, р0353, р0354 удаляются из памяти если выполнено одно из условий:

Сам архив диагностических кодов ошибок исчезает из памяти ЭБУ после 40 последовательных циклов нагрева при условии отсутствия неисправностей.

Диагностика Тойоты

Существует два метода проверки неисправностей в работе автомобиля.

Первый способ диагностики

Такую диагностику можно выполнить самостоятельно:

При выполнении диагностики неисправностей на авто Тойота отопительный узел и система кондиционирования должны быть отключены.

Канал Masol X продемонстрировал процедуру выполнения самостоятельной диагностики всех систем автомобиля Тойота.

Второй способ диагностики

Существует вариант проверки автомобильных систем с помощью специального провода и компьютера. Этот способ считается более точным, но его реализация сложнее. Найти готовый кабель в магазине будет проблематично, зачастую его приходится заказывать.

Процедура компьютерной диагностики своими руками на авто с АКПП для поиска проблем и сбоев в работе ДВС выполняется так:

Канал «Гараж 24» наглядно показал процедуру компьютерной диагностики автомобиля Тойота.

В зависимости от модели автомобиля место установки диагностического разъема может отличаться, но обычно он находится на задней стенке подкапотного отсека. Для поиска этого устройства надо открыть капот. Стоя лицом к автомобилю, необходимо посмотреть в правый дальний угол. Защитная крышка фиксируется с помощью специального крепления. Для ее открытия нужно потянуть за «лепесток».

В общей сложности контактов на разъеме 20, каждый из них используется для выполнения определенной задачи:

Остальные выходы не так важны для автовладельца. При выполнении процедуры самостоятельной проверки с помощью компьютера производится установка программного обеспечения на компьютер. Утилит в сети много, можно выбрать любую программу.

Диагностический выход Тойоты DLC1

Аналогичный разъем для диагностики TDCL, выполненный в круглом корпусе

Второй тип ошибок (тип 10)

При расшифровке кодов ошибок Тойота надо учитывать, что этот тип комбинаций является однозначным, его параметры такие:

Канал «Kaz Bek» рассказал о самостоятельном выполнении самодиагностики автомобиля Тойота.

Как устранить или сбросить код неисправности P0341

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0341:

Диагностика и решение проблем

Датчик положения распределительного вала – это электронное устройство, используемое в двигателе для регистрации частоты вращения распредвала. Эта информация используется модулем управления двигателем (ECM) для управления зажиганием и впрыском топлива.

Датчик положения обнаруживает положение распредвала для идентификации конкретного цилиндра и положение поршня. Система датчиков состоит из вращающейся части, обычно диска, и статической части, фактического датчика.

При работающем двигателе, высокая и низкая части зубьев изменяют зазор с датчиком. Изменение зазора вызывает изменение магнитного поля вблизи датчика. Изменение магнитного поля вызывает изменение напряжения на датчике.

Когда система датчиков положения коленчатого вала (POS) перестает работать. Датчик положения распределительного вала обеспечивает различное управление частями двигателя, используя тактовые сигналы идентификации цилиндров.

Коды неисправностей двигателей и методы их стирания

Коды неисправностей бензиновых двигателей (Toyota)

12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215)

Ошибка датчика положения распредвала! Check Engine — Chevrolet Lacetti Club — АвтоВызов

Роторная пластина разбита пазами на делений с шагом в 1. Форма и расположение пазов позволяют отслеживать частоту вращения двигателя и текущее положение его распределительного вала. В формообразующий контур встроен комплект световых и фотодиодов. При прохождении зубьев ротора в зазоре между световым и фотодиодом происходит последовательное прерывание светового луча, которое затем преобразуется в волнообразный амплитудный сигнал, выдаваемый на РСМ.

Датчик РСМ встроен в распределитель зажигания. Рассоедините контактный разъем в жгуте электропроводки, идущей к распределителю.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена датчика положения распредвала (ошибка p0342) — logbook chevrolet lacetti 5d 2005 on drive2

Если у двигателя Вашего Шевроле Лачетти наблюдаются нижеописанные симптомы, то скорее всего необходима замена датчика распредвала Лачетти. Данная статья поможет Вам его заменить за 20 минут.

Итак, если есть подозрения на неисправность датчика распредвала Лачетти и наблюдаются следующие признаки:

1. Электронный блок управления двигателя работает в аварийном режиме

2. Существенно возрос расход топлива

3. Иногда загорается или постоянно горит чек с ошибкой низкого уровня датчика положения распредвала

4. Двигатель Лачетти плохо заводится

5. Снизилась мощность двигателя

тогда необходимо датчик распредвала заменить.

Процедура замены этого датчика проста и не затратна по времени. Для замены потребуются: ключи (лучше головки) на 10, 12, отвертки, удлиннитель, трещетка.

Условие формирование кода

Информация о формировании ошибок OBD р0351, р0352, р0353, р0354 фиксируется в памяти электронного блока управления при выполнении ряда следующих условий:

• зажигание двигателя автомобиля включено;
• сигнал обратной связи сообщает электронному блоку управления о том, что устройство не сработало;
• количество отказов отдельных катушек зажигания постоянно растет;
• соответствующая ошибка в памяти ЭБУ сформируется при достижении количества 20 сбоев за 40 испытательных циклов.

Приведенная информация актуальна для популярного автомобиля «Шевроле Лачетти», однако логика формирования ошибок у большинства автомобилей будет аналогична.

Условия очистки кода из памяти ЭБУ

Ошибки р0351, р0352, р0353, р0354 удаляются из памяти если выполнено одно из условий:

• прошло четыре последовательных цикла зажигания при которых не были выявлены никакие неисправности в работе катушки зажигания;
• было отключено питание контроллера ЭСУД дольше чем на 10 секунд;
• диагностический код быть очищен сканирующим прибором.

Сам архив диагностических кодов ошибок исчезает из памяти ЭБУ после 40 последовательных циклов нагрева при условии отсутствия неисправностей.

Признаки поломки

К внешним признакам возникновения кодов ошибок р0351, р0352, р0353, р0354 относится:

• активизация на приборной панели сигнальной аварийной лампы Check Engine;
• пропуски зажигания в одном или нескольких цилиндрах двигателя (в зависимости от количества ошибок), это приводит к тому что мотор «троит», работает нестабильно, имеет неровный холостой ход;
• падение мощности двигателя и ухудшение динамических характеристик машины;
• проблемы с запуском двигателя.

Поскольку такие признаки могут указывать и на другие проблемы с двигателем, то считывание диагностических кодов сканером ошибок является обязательным, это позволит перейти к дальнейшим конкретным проверкам.

Ошибка P0351 — Катушка зажигания “А”, первичная / вторичная обмотки — неисправность электрической цепи

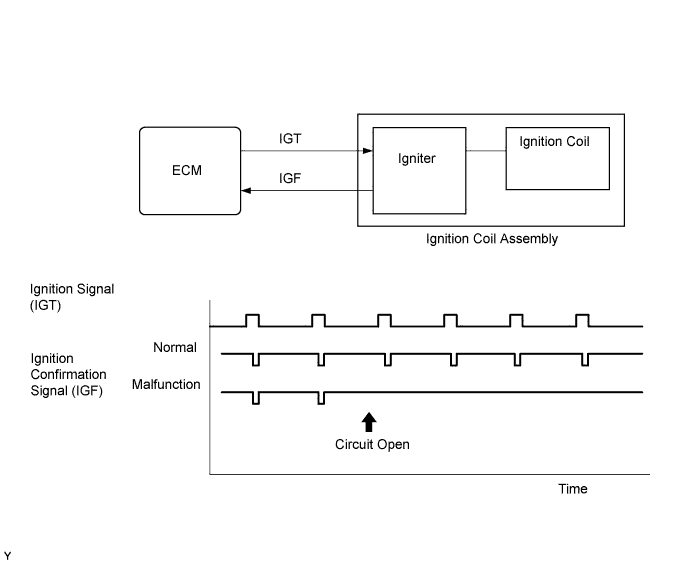

Ошибки p0351, p0352, p0353, p0354 связаны с неисправностями системы зажигания. В частности, катушек (катушки) зажигания, проводки либо блока управления. Проблемы с катушкой обычно вызваны замыканием витков на первичной либо вторичной обмотке или же с ее пробоем. Что касается проводки, то это может быть как обрыв отдельных проводов, повреждение их изоляции, так и как следствие, замыкания их между собой, либо на «массу» (корпус). Самый сложный случай — поломка электронного блока управления, в частности, отламывание части керамической платы с разъемами, что диагностируется электроникой именно как ошибки с номерами p0351, p0352, p0353 и p0354.

Причины богатой смеси на ВАЗ-2114

Образование богатой топливно-врздушной смести происходит в ряде случаев:

• неправильно отрегулированная топливная система. Как правило, это результат вмешательства в систему для уменьшения расхода бензина или увеличения мощности;
• засорение воздушного фильтра. В этом случае в камеру сгорания не попадает необходимое количество воздуха;

Осмотр форсунок

• высокое давление топлива в рампе или неисправность регулятора давления;
• поломка расходомера воздуха. В этом случае датчик передает бортовому компьютеру некорректные данные, вследствие чего система подачи топлива работает в соответствии с этими показателями;

Новый ДМРВ

сбой в работе экономайзера.

Ошибка Р0504

Эта неисправность связана с некорректным сигналом выключателей педали тормоза. Чаще всего причиной такого сбоя является неисправность датчика положения педали тормоза, отсутствие правильной его регулировки или поломка пружины, которая установлена в этом устройстве. Порядок проверки и устранения неисправности:

1. Производим снятие датчика;
2. Переводим фиксатор штока в правое положение при помощи отвертки;
3. Используем мультиметр с функцией омметра;
4. На автомобилях Ларгус, Веста и Иксрей контакты 3-4 должны быть замкнуты и иметь сопротивление близкое к нулю. Контакты 1-2 разомкнуты и сопротивление их должно стремиться к бесконечности.
5. При нажатии на шток на контактах 3-4 происходит размыкание цепи, а на 1-2 замыкание. Если это не так, то необходимо заменить датчик.
6. На автомобилях Приора, Калина, Гранта, Нива контакты 1-4 должны быть замкнуты, а 2-3 разомкнуты. При нажатии на шток ситуация соответственно наоборот.
7. Перед обратным монтажом датчика перевести шток в левое положение.

Расположения датчика на видео:

Регулировка датчика положении педали тормоза:

Эту процедуру любой водитель может провести дома без поездки на сервисную станцию. Деталь имеет в своей конструкции две гайки. Одна из них находится сверху, а вторая снизу. Верхней гайкой производится регулировка нажатия штока. Сначала необходимо отпустить нижнюю, а потом закручивать верхнюю, тем самым меняя зазор элемента. Вам необходимо добиться того, чтобы шток полностью нажимался, а не частично. После этого заведите машину и дайте ей поработать около 10 минут, чтобы проверить не появилась ли ошибка.

Что означает ошибка P0352

Ошибка P0352 указывает на наличие проблемы, связанной с катушкой зажигания второго цилиндра двигателя. По сути, катушка зажигания представляет собой трансформатор, который преобразовывает низковольтное напряжение, поступающее от аккумуляторной батареи, в высоковольтное. Это необходимо для успешного осуществления процесса горения топлива. Катушки зажигания в среднем генерирует от 70 000 до 100 000 вольт.

Катушки зажигания используются для преобразования стандартного напряжения аккумуляторной батареи в более высокое напряжение, необходимое для осуществления рабочего процесса в двигателе внутреннего сгорания. Катушка зажигания обычно представляет собой генератор высокого напряжения с двумя обмотками (первичной и вторичной). На первичную обмотку поступает начальное напряжение от аккумуляторной батареи. Затем первичная обмотка передает напряжение во вторичную обмотку, которая вращается внутри первичной обмотки с большой скоростью, тем самым создавая магнитное поле. Это, в свою очередь, помогает генерировать высокое напряжение и силу тока, необходимые для воспламенения и горения топлива.

Ошибка P0352 указывает на то, что модуль управления двигателем (ECM) обнаружил проблему, связанную с катушкой зажигания, расположенной над цилиндром 2.

Датчик распредвала на шевроле круз: где находится, замена

После удаления ошибки она тут же появлялась. Прислушавшись к работе мотора, были слышны отчётливые, периодические перебои в работе ДВС.

Конечно же с такой проблемой делать чип-тюнинг не стоит, как показывает практика, если есть в машине неисправность это только усугубит ситуацию.

Теперь в общем-то, о самом поиске неисправности в автомобиле Шевролет Круз.

Берём небольшую паузу подумать и выпить кофе. Куда же дальше копать. Почему я постоянно говорю во множественном числе, потому что работаю с напарником Виталием Латыповым, который присутствует в стране мастеров на портале автодата.

Познакомились мы на проведении олимпиады автодиагностов в городе Екатеринбург. Проводила сие мероприятие компания Легион-Автодата, за что им огромное спасибо. Проведено всё на высшем уровне. Столько диагностов в одном месте, куда не глянь там диагност, куча разговоров и интересных истории от каждого из участников.

Вспоминаем слова клиента о том, недавно менялся ремень ГРМ.

Почему же мы не сразу обратили на это внимание, потому что ещё до замены ГРМ чек уже горел по катализатору и клиент просто напросто не знал о появлении ещё одной ошибки. Снимаем синхронизацию ДПКВ — ДПРВ и начинаем искать эталон в интернете

Снимаем синхронизацию ДПКВ — ДПРВ и начинаем искать эталон в интернете.

На портале инжектор сервис, какой то добрый человек, к сожалению, не помню его ника, поделился эталонной осциллограммой с исправного автомобиля. Сравниваем с нашей и не понимаем одной вещи, куда же делся один зуб сигнала датчика впускного распредвала, как раз по которому и горит ошибка.

Начинаем шерстить интенсивно интернет, может эталонная осциллограмма совсем не эталонная.

Заказываем оригинальный распредвал, и отдаём машину на слесарный участок где благополучно его потом поменяют.

Снимаем после всех выполненных работ осциллограмму синхронизации, идеально нарекании нет.

На этом и заканчивается история об этом непростом поиске.

Пегасин Александр, Латыпов Виталий Легион-Автодата Автосервис «Автолаборатория» г. Тюмень, 30 лет победы, 125 стр.2 Autolab72.ru Чип тюнинг, диагностика тел: 612-420

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0351 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Реззо)
• Chrysler
• Citroen (Ситроен С4, С5)
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Рам, Стратус)
• Fiat (Фиат Пунто)
• Ford (Форд Мондео, Таурус, Фокус, Фьюжн, C-Max)
• Jeep (Джип Гранд Чероки)
• Lexus (Лексус rx350)
• Mazda (Мазда Премаси, Фамилия)
• Mercedes
• Nissan (Ниссан Альмера)
• Opel (Опель Астра, Вектра, Зафира, Мерива, Омега)
• Peugeot (Пежо 206, 307, 406, 407, Партнер)
• Renault (Рено Логан)
• Skoda (Шкода Октавия)
• Toyota (Тойота Авенсис, Аурис, Камри, Королла, Приус, Рав4)
• Volkswagen (Фольксваген Тигуан)
• Volvo (Вольво v40)
• ВАЗ 2114
• Газель Бизнес
• Заз Шанс
• Лада Гранта, Калина, Ларгус, Приора
• Уаз Буханка, Патриот

С кодом неисправности Р0351 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0102, P0108, P0113, P0118, P0123, P0138, P0174, P0183, P0194, P0340, P0352, P0353, P0354, P1391, P2106, P2195.

Вывод

Компьютерная диагностика автомобиля Toyota Corolla Е150, 120 или другой модификации для большинства современных авто выполняется через разъем OBD II, и в ходе проверки прибор может показать код с индексом P, который говорит о наличии неполадок. При появлении таких ошибок имеет смысл проверить двигатель Тойоты Короллы, выпущенной в 2008 году или позже, провести детальную проверку состояния КПП, сцепления, электрики или другой системы в зависимости от конкретного кода. Сброс ошибки выполняется после обнаружения и устранения проблемы, очистка производится путем подачи команды со сканера или сбрасывания клеммы: в первом случае результат проявится моментально.
