Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Симптомы неисправности датчика ПДЗ

Выявить неисправность сенсора можно по определенным признакам неисправности:

снижение максимальной скорости;
плавающие обороты ХХ;
проблемы с ускорением;
индикатор Check Engine на панели.

Эти неисправности могут встречаться вместе или по отдельности.

Снижение максимальной скорости

Чаще относится к пленочным сенсорам, которые склонны к стиранию медных дорожек:

В конце дорожки медное напыление стерлось.
Водитель нажимает газ до упора, желая получить максимальное ускорение и достигнуть максимальной скорости.
Обороты замирают на одном месте, а максимальная скорость меньше заявленной.

Причина: у ЭБУ нет информации о том, что заслонка открылась полностью, значит, нет и команды на полную подачу топлива. Актуально на электронных дросселях.

Плавающие обороты ХХ

Довольно редкая проблема для ДПДЗ. Проявляется в основном на электронной заслонке, совмещенной в едином и неразборном корпусе с датчиком положения заслонки:

У любой заслонки есть два концевых выключателя: один для полного открытия, второй — отвечает за ХХ, когда заслонка закрыта.
Износ ножки, которая должна доставать до концевика при закрытии заслонки, приводит к тому, что до кнопки она не достает. Кнопка не нажимается — «мозги» мотора не получают нужную информацию для ввода в работу регулятора холостого хода.
Автомобиль глохнет или холостые обороты становятся неустойчивыми.

Второй вариант развития событий: заслонка не достает до кнопки, при этом остается слегка открытой, что приводит к лишнему подсосу воздуха, увеличивающему обороты двигателя.

Проблемы с ускорением

Автомобиль ускоряется рывком или теряет максимальную скорость и обороты. Проблема касается только резистивных устройств.

Рывки появляются из-за стирания напыления в самом начале движения ползунка. Но не всегда такая проблема говорит о неисправности ДПДЗ. Чаще всего рывки при разгоне или тупой разгон возникают при неисправностях в топливной системе: забитый топливный фильтр, форсунки или низкая производительность топливного насоса.

Загорелся индикатор Check Engine

Инжекторный двигатель выполняет электронное сканирование систем авто и выявляет все известные неисправности. Для индикации проблем ЭСУД (электронная система управления двигателем), на панели приборов загорается контрольная лампа Check Engine. С английского переводится как «Проверьте двигатель». «Чек» загорается также при любых электрических проблемах с сенсором положения дроссельной заслонки, например:

Обрыв цепи сенсора или короткое замыкание. Происходит при контакте проводки или внутренних частей сенсора с водой. Не исключены и случаи физического повреждения электрической цепи.
Несоответствие положения дроссельной заслонки. Проявляется редко на европейских автомобилях: Рено, Фольксваген, американском Форд. Такие ошибки возникают на машинах с продвинутой электроникой, оснащенных CAN-шиной.

Индикатор Check Engine Система электронной диагностики выявляет исключительно проблемы с электрической цепью сенсора, но не может локализовать неисправность:

отгнивший разъем;
обрыв проводки;
неисправность самого датчика;
отсутствует питание со стороны ЭСУД.

Если ошибка проявилась на панели приборов, мотор переходит в аварийный режим работы. Впрыск топлива осуществляется в соответствии с усредненными значениями и не меняется на протяжении работы двигателя.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

В уплотненных местах форсунки;
На выводных системах для испарений бензина;
На стенках каркаса дросселя;
На жиклерах холостого хода;
На трубках усилителя вакуумного тормоза;
На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
Замена старого, вышедшего из эксплуатации прибора на новый.

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

Проблемы на холостом ходу, которые уже описаны выше.
При выключении передачи во время движения автомобиля двигатель иногда глохнет.
При наборе скорости проявлялись рывки, особенно при плавном разгоне.
Плавают обороты холостого хода практически на всех режимах работы двигателя.
Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Включить зажигание и измерить напряжение между «массой» и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
Медленно поворачивать сектор рукой, следить за показаниями стрелки.
На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.

Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.

Какой датчик Вы купили ?
Впечатления и замечания по работе ДПДЗ ?
Сколько отслужил прошлый ДПДЗ ?

xn--2111-43da1a8c.xn--p1ai

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов

Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

Датчик положения педали акселератора
Электродвигатель заслонки дросселя
Регулятор холостого хода
Датчик положения заслонки
Механические элементы корпуса
Воздушный фильтр и элементы забора воздуха
Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Самостоятельная замена датчика положения дроссельной заслонки

Для самостоятельной замены ДПДЗ надо приобрести регулятор, соответствующий модели транспортного средства. Для замены и установки ДПДЗ не потребуется яма или эстакада.

Пошаговая инструкция

Руководство по замене устройства:

Действия выполняются при отключенном зажигании.
Необходимо открыть моторный отсек машины и найти регулятор.
Далее выполняется очистка посадочного места вокруг контроллера (если это потребуется). Это делается для того, чтобы не допустить попадания грязи внутрь.
От устройства отсоединяется колодка с кабелями. Выкручивается болт, крепящий датчик положения дроссельной заслонки

Его следует проверить визуально на предмет дефектов.
Перед установкой нового контроллера посадочное место для датчика прочищается еще раз.
При осуществлении монтажа важно правильно соединить торцевую часть оси заслонки с местом монтажа регулятора.
Датчик проворачивается по кругу. Это делается для того, чтобы совместить отверстия и закрепить винты, фиксирующие устройство

После закручивания болтиков к контроллеру подключается разъем с кабелями.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

Загрузка …

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

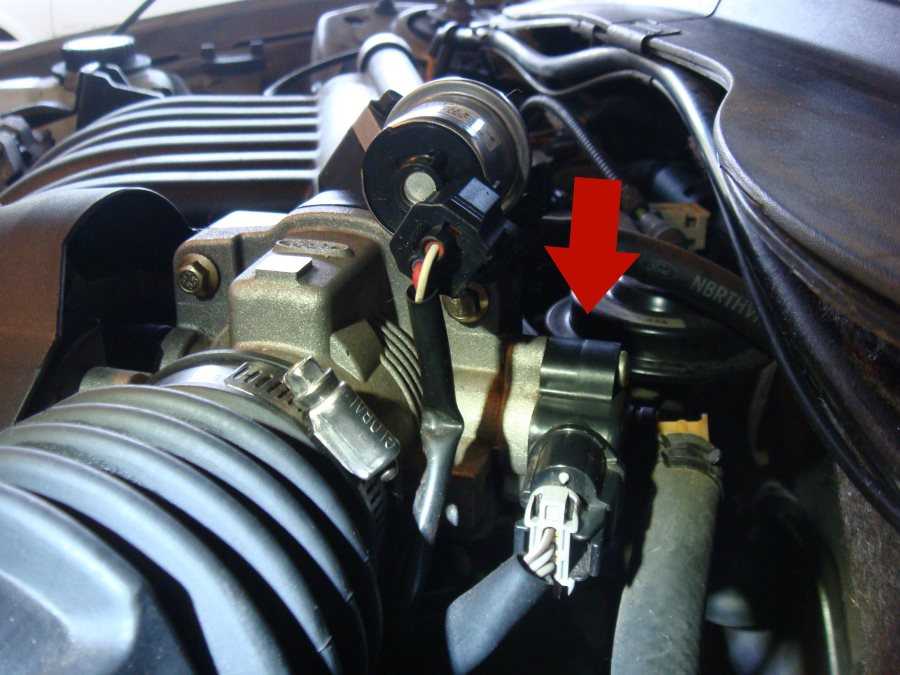

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.

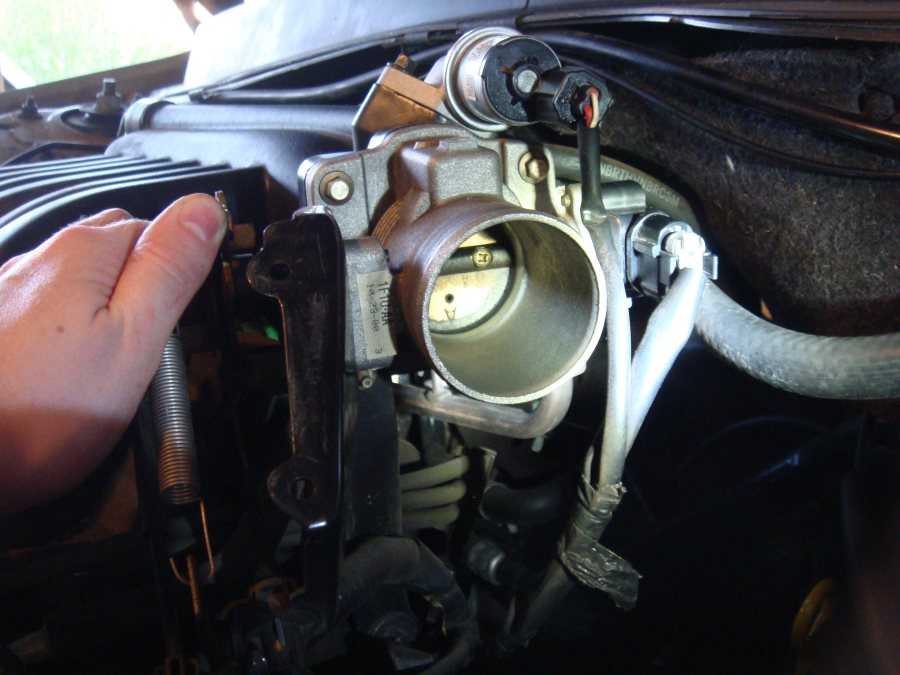

При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

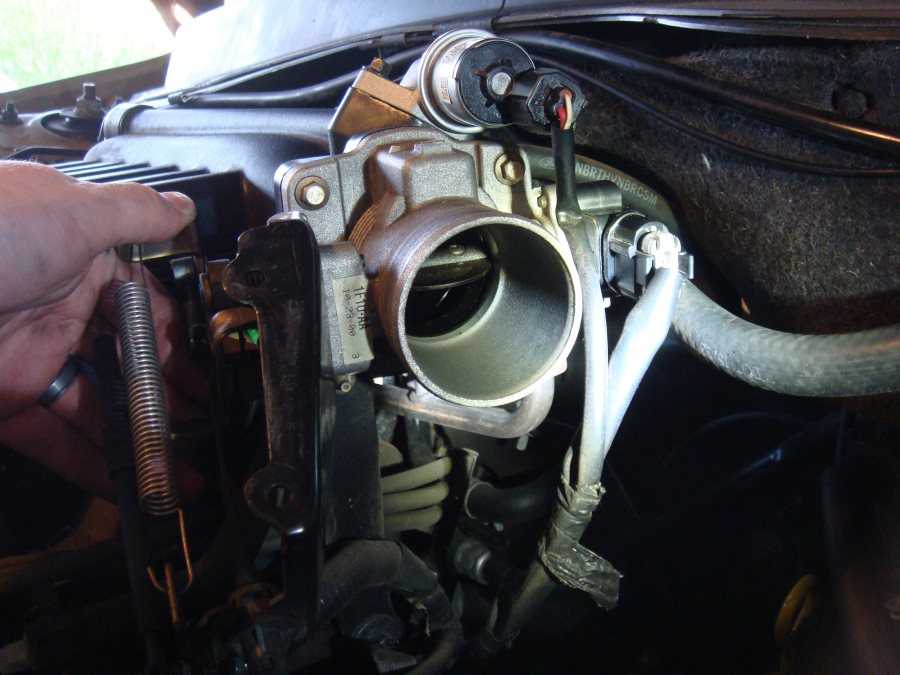

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

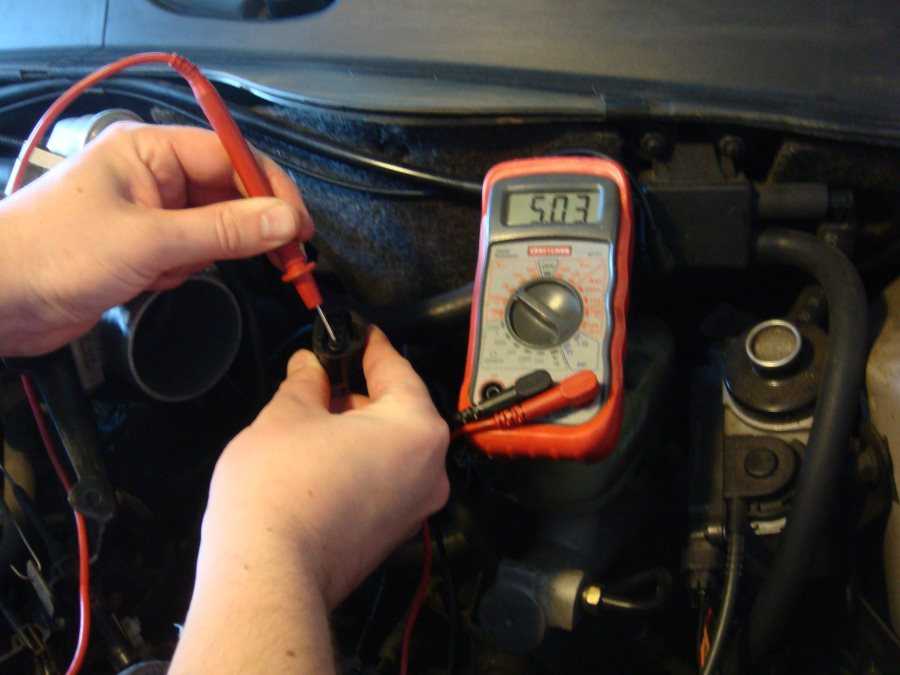

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

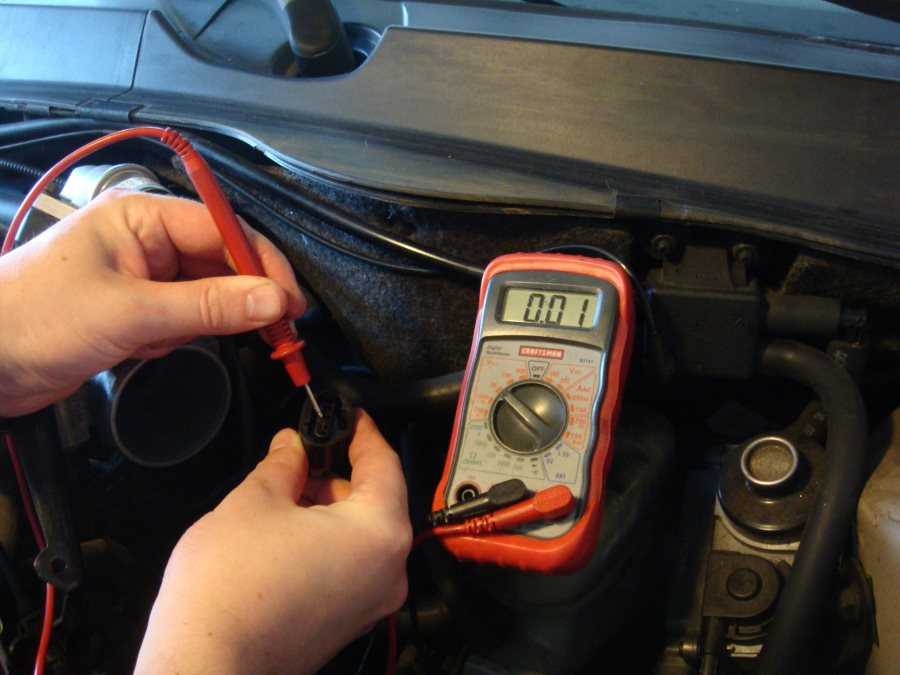

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Чистка заслонки

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

Снимаем корпус заслонки в порядке, указанном выше
Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
Чистой салфеткой или другой тканью снимаем слой грязи и нагара
Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Принцип действия

РХХ работает по принципу определения положения дроссельной заслонки, а точнее угла ее открытия. На холостом ходу дроссельная заслонка полностью закрыта, из-за чего воздух не может попадать в камеру сгорания. Тем самым топливная смесь не получает достаточно кислорода для воспламенения, а РХХ за счет электромотора выдвигает шток в специальное отверстие. Это происходит в момент запуска двигателя, и закрытая заслонка не может препятствовать попаданию воздуха в камеру сгорания.

Если в момент пуска двигатель не получает достаточно кислорода, либо является очень холодным, электромотор двигает шток еще глубже. Это позволяет увеличить обороты двигателя без открытия заслонки. Такой принцип является пошаговым. Перед пуском двигателя, РХХ находится в нулевом положении. После запуска электромотор выбирает положение угла наклона, а клапан открывается на определенный шаг. На прогретых моторах этот шаг варьируется от 50 до 120. Если двигатель после долгого простоя, шаг регулируется от 150 до 250. Такой подход позволил осуществлять подачу кислорода в камеру сгорания в момент работы двигателя на оборотах ниже 1000.

В момент, когда дроссельная заслонка открывается, блок управления двигателем отключает регулятор холостого хода. Электродвигатель просто сдвигает шток обратно, система холостого хода отключается.

Устройство электронной дроссельной заслонки

Электронной дроссельный узел состоит из следующих элементов:

электронный блок управления;

электромотор, управляющий приводом дроссельной заслонки;

механизм, состоящий из корпуса, оси и заслонки;

датчик положения педали газа;

датчик положения дроссельной заслонки.

Датчик положения устанавливается на корпусе заслонки. Его сигнал меняется при изменении положения шестерни, укрепленной на торце оси. Данные фиксируются, и сигнал, чье напряжение меняется в зависимости от положения, передается в блок управления. При обработке напряжение сигнала переводится в проценты: от 0 до 100%. 0% – заслонка закрыта, 100% — открыта полностью.

Как и многие другие инновации, электронное управление дросселем впервые нашло применение в мире спорта. При помощи электропривода была решена проблема управления множественными дросселями

Датчик, установленный на педали газа, фиксирует изменение ее положения и передает данные блоку управления. Данные обрабатываются, и в зависимости от положения педали запускается привод заслонки, открывая или прикрывая ее. Существует и обратная связь. Положение заслонки отслеживается датчиком и блок управления, получая сигнал, сравнивает угол открытой заслонки с положением педали газа. Благодаря этой связи электронное управление поддерживает холостой ход двигателя, контролируя оптимальное положение заслонки согласно заданным параметрам.

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Это интересно: Способы шумоизоляции

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Электронный блок управления двигателем

Все датчики, которые имеются в автмобиле, управляются со специального головного устройства называемого электронный блок управления двигателем. Данная деталь напоминает компьютер, в котором обрабатывается большое количество различных процессов, просчитываются различные задачи и посылаются команды на ту или иную деталь.

Блок управления двигателем довольно надежная деталь, которую сложно вывести из строя, но как говориться «Нет ничего не возможного».

Сломать блок двигателя можно:

Коротким замыканием, которое может возникнуть при замене датчиков, смене аккумуляторной батареи или установки сигнализации;
Попадание влаги при мойке автомобиля, а именно его двигателя. Нужно быть предельно осторожным, чтобы большое давление воды не попадало на ЭБУ;
При «прикуривании» другого авто возможны большие броски тока, способные вызвать повреждения в блоке управления двигателем;

Расположение

Находится блок управления двигателем на Шевроле Лачетти в подкапотном пространстве между аккумуляторной батарей и крылом автомобиля.

Признаки неисправности:

К признакам неисправности датчика можно отнести все признаки поломки любого из датчиков, так как причина неработоспособности любого из датчиков может крыться в проблеме самого ЭБУ. Довольно часто в блоке управления двигателем возникают повреждения в виде перегорания дорожек или радиоэлементов (транзисторов, конденсаторов, диодов и т.п.), которые отвечают за работу конкретного датчика.
