Замена пыльника задней стойки камри 40

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Источник

Замена амортизаторов на Toyota Camry VI (XV40)

Самый точный способ диагностики работоспособности стойки — специальный проверочный стенд. Такое оборудование является дорогостоящим и есть не на каждом СТО.

Проверить стойки можно самостоятельно, выполнив несколько простых

осуществить визуальный осмотр на предмет механических повреждений элементов, наличия потеков масла;
оценить скорость стабилизации автомобиля при его раскачивании в вертикальной плоскости — исправные стойки не позволяют автомобилю колебаться вверх-вниз;
во время движения совершить несколько поворотов, сильный крен свидетельствует о проблемах с элементами стоек;
повернуть руль на месте, характерный хруст в передней части автомобиля может означать выход из строя верхних опор амортизатора.

При обнаружении неисправностей, рекомендуется устранить их максимально быстро. Перемещение со стойками, не выполняющими свои функциями, чревато последствиями:

снижение управляемости автомобиля на средних и высоких скоростях;
потеря курсовой устойчивости во всех режимах перемещения;
снижение грузоподъемности и клиренса;
повышенная нагрузка на другие элементы ходовой части;
отсутствие комфорта при движении по неровностям;
увеличение тормозного пути.

На переднюю ось нагрузка гораздо больше, чем на заднюю. Особенно это заметно у Камри с объемом двигателя 3.5 литра. По этой причине передние стойки потребуют более частой замены.

Снятие стоек и замена ее элементов

Заменить стойки или любой их элемент на Тойота Камри можно самостоятельно. Эта процедура не требует специального дорогостоящего оборудования и особых навыков.

Для снятия и установки деталей может потребоваться определенный набор инструментов:

рожково-накидные ключи и набор головок;
приспособление для сжатия пружин;
разводной и «балонный» ключи.

Чтобы поменять передние стойки или их элементы на Камри, необходимо выполнить такие действия:

сорвать гайки крепления колеса;
поднять на подъемник или поддомкратить нужное колесо;
снять колесо;
открутить от стойки тормозной шланг и провод датчика ABS;
открутить 2 болта, которыми стойка крепится к ступице колеса;
под капотом снять защитный пыльник и открутить 3 гайки крепления верхней опоры амортизатора к кузову;
вытащить стойку;
установить новую, соблюдая обратную последовательность.

Чаще всего, происходит замена не всей стойки, а только отдельных ее элементов: опоры, амортизатора или пыльника штока. Алгоритм демонтажа следующий:

после снятия стойки, с помощью специальных пружинных стяжек необходимо сжать и зафиксировать пружину;
открутить гайку по центру верхней опоры, накрученную на шток амортизатора. Если шток начинает прокручиваться, его необходимо придержать при помощи разводного ключа и выкрутить гайку;
снять верхнюю опору со штока и демонтировать пружину;
при необходимости меняются резиновые подкладки на чаше амортизатора;
производится, при наличии повреждений, замена пыльника амортизатора;
монтируется пружина;
прикручивается верхняя опора;
разжимаются пружинные стяжки;
стойка монтируется и крепится на своем месте.

Монтаж и демонтаж левой и правой стойки происходит одинаково.

Алгоритм демонтажа стоек сзади, очень похож на демонтаж на передней оси:

поддомкратить автомобиль или поднять на подъемнике;
снять колесо и отвести в сторону провод от датчика ABS и тормозную магистраль;
открутить два болта, которыми крепится стойка к колесной ступице;
убрать верхнюю половину заднего дивана и открутить гайки крепления верхней опоры амортизатора;
вытащить стойку и разобрать по аналогии с передней;
собрать и установить на место, соблюдая обратную очередность действий.

Опоры стоек на разных осях имеют принципиальное отличие. Спереди присутствует подшипник, обеспечивающий возможность поворота стойки.

Замена передних стоек и втулок стабилизатора Камри 40

Перед выполнением работ по смене передних втулок и стоек стабилизатора Camry 40 понадобится подготовить ключи размером на шесть, двенадцать и семнадцать.

Порядок замены втулок:

(Ссылка на источник фото) Кликните, чтобы увеличить

Для подстраховки подрамника сзади потребуется подставить стойки, немного дальше фиксирующих болтов подрамника к кузову.
Выкручивается болт и гайка кронштейна.
Выкручиваются задние болты фиксации подрамника. Намного удобнее использовать пневмоинструмент, но можно и воротком. При отсутствии упора под подрамником в виде стоек, следует выкручивать болты не до конца.
Даже при извлеченных задних фиксаторах подрамника, не хватает пространства для свободного выкручивания крепежей скоб. Поэтому следующим этапом станет извлечение передних фиксаторов подрамника.
Демонтируется пластиковая защита, затем потихоньку ослабляются крепежные болты спереди подрамника. Операция ведется до того, как освободится пространство для проникновения руки с ключом к скобам. Как вариант, сразу равномерно ославлять болты спереди и сзади, постепенно опуская подрамник.

(Ссылка на источник фото)

Контролируется надежность упора, и выкручиваются два крепежа скобы.
Извлекаются и устанавливаются в обратном порядке передние втулки стабилизатора Камри 40.

Процесс замены стоек Camry 40:

Демонтируется переднее колесо (порядок замены идентичен для обеих сторон), предварительно установив машину на домкрат.
Выкручивается два крепежных болта стойки. На данном этапе могут возникнуть сложности, так как болты нередко прикипают. В лучшем случае поможет WD, а в худшем – потребуется срезать болгаркой.

(Ссылка на источник фото)

При монтаже запасной части предварительно приподнимается домкратом нижний рычаг. В результате устройство точно встанет на свое место, а наконечники попадают в установочные отверстия стойки амортизаторного механизма и продольной тяги.

Как сделать съемник для снятия шруса

Подписаться на тему

Подписка на этот форум

Скачать/Распечатать тему

Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Замена гранаты (шрус) съемником на ВАЗ 2108-2115.

Меняем внешний шрус. Граната вся разбита. Есть два способа замены. Просто сбить молотком. Или воспользоваться приспособлением – съемником. Для начала снимаем пыльник. Делается это отверткой. Убираем хомуты и отводим его в сторону. Задрали пыльник. Через выколотку, установив во внутреннюю обойму, сбиваем шрус. Или ударами молотка легко взбить. Если вы не хотите бить свой автомобиль, можно сделать это приспособлением.

Установили съемник, закрепили болтами. Выворачивая болты на 14,которые упираются в упорную пластину, выжимаем гранату равномерно с 2 сторон. Легко и просто, буквально несколько поворотов – шрус снимается.Останется его только вытолкнуть. Пользоваться этим съемником удобно, если вы снимаете внешнюю гранату.

Закрепили два болта фиксатора и установив упорную пластину, вывернули два болта толкателя. Можно работать одному, без всякой помощи. Отжимается всё аккуратно, без повреждений. Если вам менять не всю гранату, а только пыльник, это самый лучший способ. Не надо стучать, куда может попасть грязь и прочий мусор.

Видео канала “KozTas”. Почитайте полезное, если нужно ремонтировать сайлентблоки.

Привет всем заинтересованным в теме. С вами тюнинг-ателье «Из спичек и желудей» и сегодня я расскажу вам, как сделал съёмник наружных ШРУСов из подножного хлама, бесплатно, без смс и регистрации. Возможно мой опыт окажется кому-то полезен и натолкнёт на мысли.

В процессе масштабного ремонта таза понадобилось мне привести в достойный вид приводные валы, а именно выполнить полный комплекс работ по обслуживанию: оценить износ шарниров и их пригодность к дальнейшей эксплуатации, заменить потрескавшиеся пыльники, смазку, зачистить всё и покрасить. Для всех этих операций шарниры с валов нужно снять. И вот тут начинается интересное. Можно по старинке через надставку сбивать кувалдой, можно применить разного рода съёмники. В силу того, что ни помощников, ни мощного верстака с тисами в наличии нет, первый способ отпал сам собой. Три из четырёх шарниров нормально снялись традиционным и простым разжимным съёмником из двух разрезных колец, четвёртый же решил оказать отчаянное сопротивление. Усилия зажима упора на валу не хватало — вместо обоймы, как следовало бы, от усилия по валу съезжал упор. Дважды срывал прижимные болты, не остановил его даже выступ под пыльник — вместо того, чтобы упереться в него, съёмник наполз на него, смяв более прочные болты и потянув резьбу уже в железке. После организации более надёжного упора, от дикого усилия в итоге сорвалась резьба распорных болтов. ШРУС остался непоколебим и как бы усмехался.

Из чего состоит ШРУС

В Тойоте находится 4 гранаты (именно такое название параллельно имеется у этих запчастей). Внутренние гранаты находятся в коробке передач. Они установлены на приводных валах. Когда подвеска движется вверх и вниз, внутренние гранаты помогают равномерному вращению в любом состоянии. Именно поэтому они редко ломаются, в отличие от наружных ШРУСов.

Внешние гранаты, частью которых и является пыльник, который Вам необходимо заменять, передают крутящий момент к ступице колеса (ее подвижной части) от соединенных с ними приводных валов. В отличие от внутренних ШРУСов, они имеют намного больший диапазон, поэтому равномерную скорость при повороте колеса им обеспечивать сложнее, нагрузка на них идет намного больше, следовательно, они быстрее изнашиваются и чаще ломаются.

Самостоятельная проверка стоек

Раскачиванием кузова

Данный метод обуславливается раскачкой задней или передней части кузова, в зависимости от того где была замечена проблема. В процессе необходимо прилагать усилие надавливая на капот (если проверяете передние пружины), тем самым раскачивая кузов. Если после нескольких раскачиваний автомобиль делает 2, 3 качания, то неисправность подвески очевидна. В противном случае (при одном колебании) с амортизаторами все в порядке, но лучше подстраховаться, проверив их визуально. Минусом данного способа считают то, что он подходит не для всех автомобилей.

Визуальная проверка

Данный способ проверки удобно выполнять загнав машину на смотровую яму или приподняв на подъемнике. В идеале амортизатор Камри нужно снимать, но если нет времени, можно этого не делать. При осмотре учитывают следующие факторы:

Масляные потеки на корпусе и штоках амортизаторов. В этом случае масло и грязь вытирают тряпкой и оставляю машину на 2-3 дня. Если потеки снова появились, стойки Camry 40 нужно менять.
Наличие ржавчины и механических повреждений говорит о неисправности стоек.
Проверьте износ шин

Если с внутренней стороны резина изношена больше, чем с наружной, то следует провести полную диагностику подвески Камри.
При осмотре стоит уделять внимание не только амортизаторам, но и другим элементам подвески и тормозов. Лишним это точно не будет.

В движении

Диагностика при езде больше подходит для опытных водителей. Если стойки Камри 40 повреждены, то автомобиль будет вести себя иначе, но заметить это новичку не просто, особенно если автомобиль подержанный. В процессе проверки автомобиль разгоняют до значительной скорости, выполняют маневры и резко тормозят. При неисправных амортизаторах машину будет вести в бок, при торможении она будет заметно раскачиваться и крениться.

Конструкция ШРУСа

Камри, вне зависимости от типа коробки и двигателя, оснащается 4 ШРУСами (также их принято называть гранатами):

Внутренние гранаты вставляются в КПП и служат для передачи крутящего момента с КПП на приводные валы. Поскольку при работе подвески осуществляется движение валов вверх-вниз, внутренние ШРУС обеспечивают их равномерную скорость в любом положении. Они более долговечны и их замена требуется не так часто, как замена ШРУСа на Камри 40 наружнего.
Внешние ШРУС. Обеспечивают передачу крутящего момента от приводных валов к подвижной части ступицы колеса. Диапазон их работы гораздо больше, чем у внутренних гранат, так как они также должны обеспечивать равномерную скорость вращения при повороте колёс.

Замена ШРУСа на Камри 30, 40 или 50 практически аналогична. Но используемые для замены детали существенно между собой различаются. Гранаты подбираются в зависимости от установленной КПП, и даже на одной версии кузова устанавливаются разные ШРУС, отличающиеся толщиной вала, количеством шлицов, числом насечек на кольце ABS.

Конструкция ШРУСа на Тойота Камри

Причины выхода ШРУС из строя следующие:

регулярные резкие старты, особенно с вывернутым рулём;
движение на высокой скорости по неровной дороге;
повреждение пыльника. Является наиболее частой причиной.

Регулярная проверка и своевременная замена пыльника ШРУСа на Тойоте Камри позволит существенно продлить срок эксплуатации внутренних и наружных гранат.Важно знать что, поскольку основная часть нагрузки приходится на внешние ШРУС, они выходят из строя значительно чаще. Внутренние гранаты нередко «переживают» даже КПП

Менять ШРУСы необходимо только попарно, в зависимости от их типа. Если из строя вышла одна внешняя граната, под замену обязательно должны идти обе. Найти нужный вариант гранаты можно по VIN автомобиля. Если, конечно, не был приобретён конструктор, на сборку которого пошли детали от различных авто. Аналогичным образом подбираются для автомобиля Камри на замену пыльники ШРУСа.

Как определить неисправность стоек

Помимо проверки работоспособности стоек на специализированном стенде, который есть далеко не у каждой авторемонтной мастерской, проверить их можно самостоятельно. Для этого существует несколько способов:

Провести визуальный осмотр стойки на предмет деформации, потёков масла и т. д.
Раскачать автомобиль и проверить, как быстро его положение стабилизируется — при исправных стойках самостоятельное раскачивание автомобиля невозможно.
Если на дороге авто чувствует себя неуверенно, подвеска не отрабатывает неровности и при вхождении в поворот кузов сильно наклоняется — то это также свидетельствует о неисправности стоек.

Поскольку основная нагрузка приходится на переднюю часть автомобиля, то наиболее часто требуется замена передних стоек на Тойота Камри 40. Движение с неисправными стойками чревато негативными последствиями:

потерей контроля над автомобилем как на высокой, так и на средней скорости;
существенным снижением курсовой устойчивости;
уменьшением грузоподъёмности авто;
по причине низкой амортизации выходят из строя другие элементы подвески;
снижением комфорта для водителя и пассажиров во время движения, особенно по неровной дороге;
потерей управления при резком разгоне или торможении.

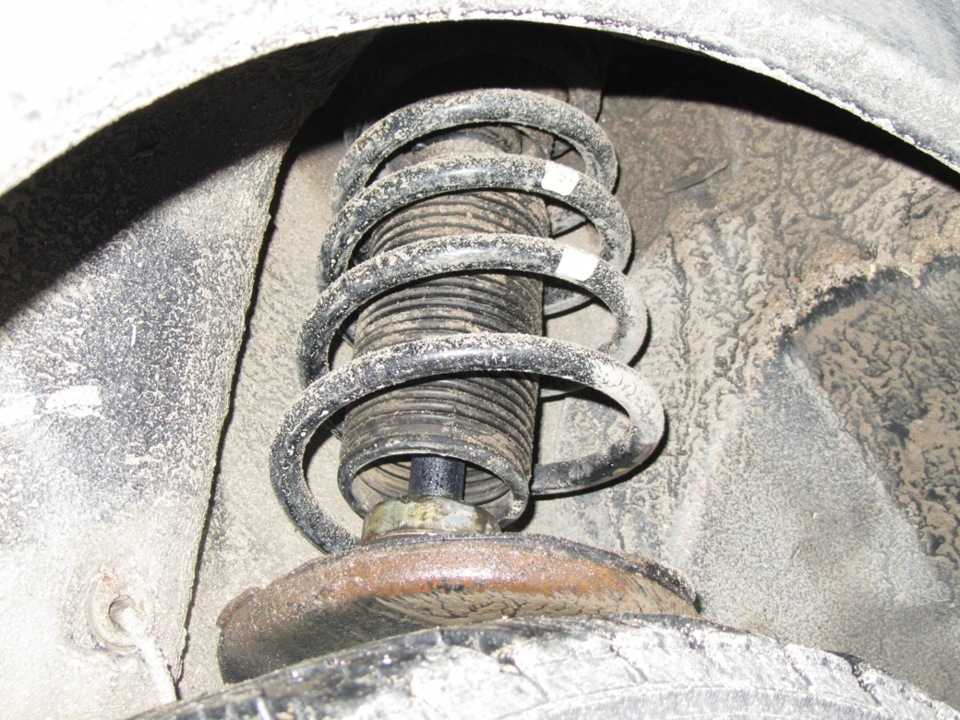

Стойка подвески состоит из нескольких частей:

Пружины. Оригинальные пружины в состоянии без нареканий отходить порядка 100–150 тысяч километров. Стоит отметить, что в конце срока эксплуатации они начинают проседать, и их несвоевременная замена приведёт к облому витков, а это делает их дальнейшую эксплуатацию невозможной.
Амортизаторы. Различаются на газовые, масляные и газомаслянные модели, предназначены для отработки ударов подвески, возникающих при движении по неровностям. В зависимости от производителя и режима вождения, могут прослужить порядка 30–50 тысяч километров пробега.

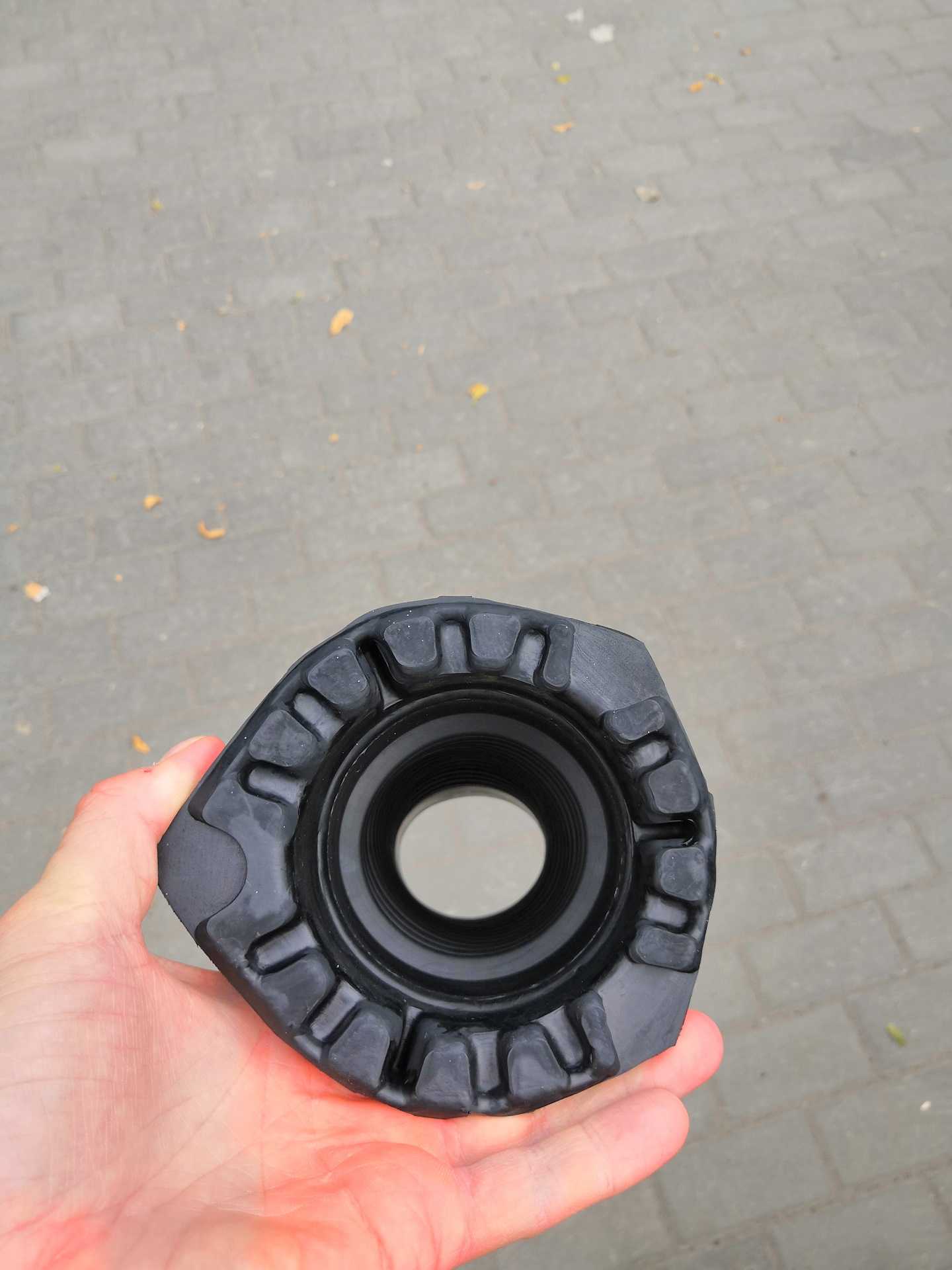

Опоры амортизатора. Устанавливаются в верхней части стойки, необходимы для прикрепления её к кузову и удержания пружины в гнезде.

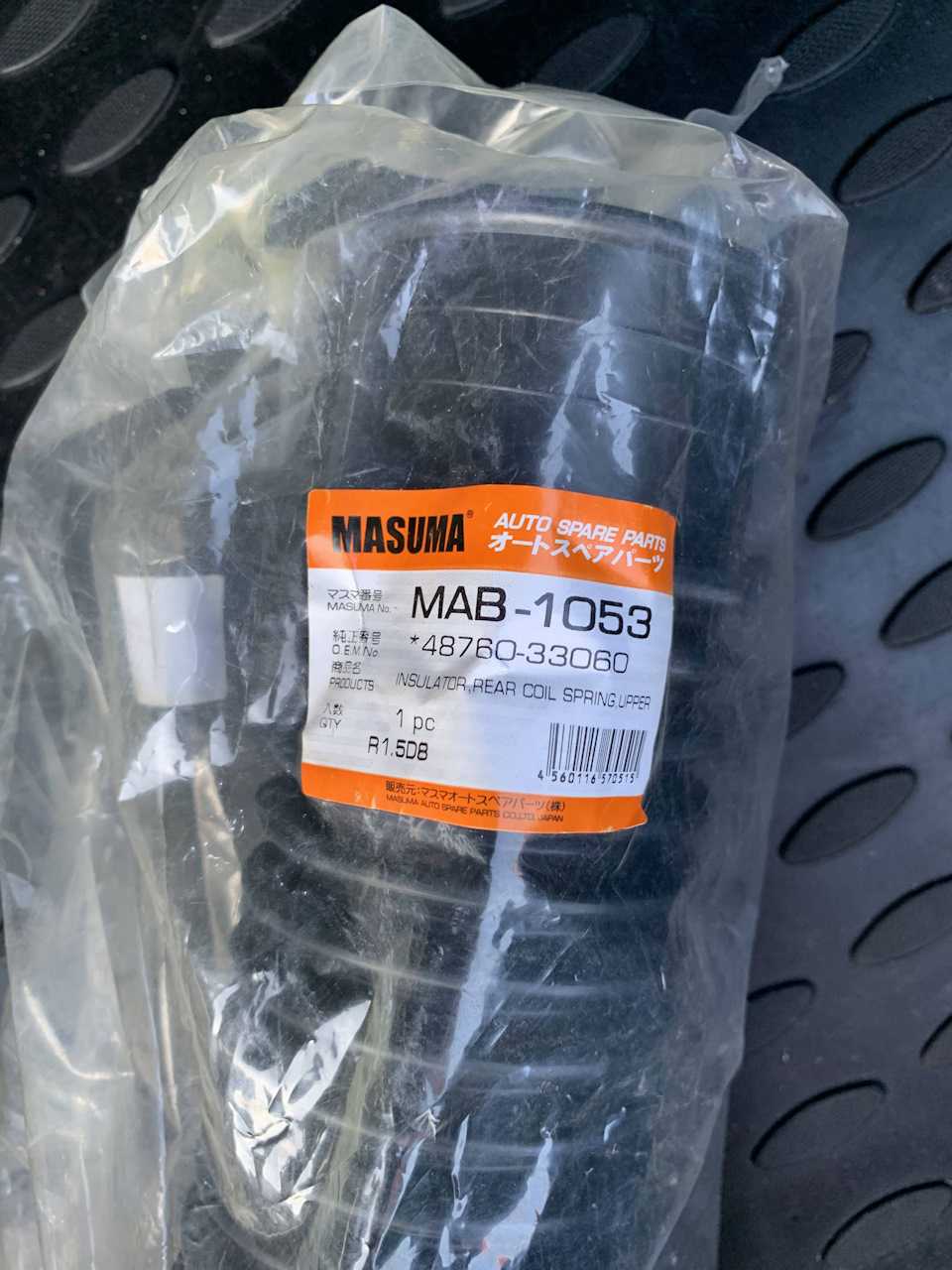

Пыльник амортизатора. Предназначен для защиты штока амортизатора от грязи и пыли.

Устройство стоек Камри

Если пружины находятся в исправном состоянии, то замена передней стойки на Тойота Камри несколько усложняется, так как для начала придётся заменить неисправный амортизатор и опоры. Но это позволяет существенно сэкономить на ремонте за счёт использования старых пружин и пыльников.

Классификация охладителей

Существует три вида жидкостей для охлаждения:

основные;
без силикатов;
без нитратов.

Исходя из основы вещества, их разделяют на пропилен-гликолевые и этиленгликолевые. Каждая группа отличается индивидуальным набором присадок и составом. Смешивание различных охладителей практически всегда запрещается. Особенно это касается безсиликатной группы, так как полученный раствор может коагулировать в охладительной системе, закупорив её. Это приведёт к необходимости промывки.

К антифризам предъявляются требования с учётом индивидуальных особенностей охлаждающей системы. Для эффективной функциональности двигателя Камри 2.4 производитель рекомендует использовать безсиликатные растворы, в основе которых лежит пропилен-гликоль, содержащие ингибитор коррозии.

SuperLongLifeCoolant (S LLC) – розовый;
LongLifeCoolant (LLC) – красный.

Описание подвески

Подвеска Toyota Camry 40 является связывающим звеном между колесами и кузовом. Работать ей приходится в агрессивной внешней среде. При этом подвеска выполняет целый ряд возложенных на нее требований и функций:

обеспечивает упругое соединение колес и кузова;
выдерживает продолжительные нагрузки без потери первоначальных свойств;
максимально снижает колебания автомобиля;
слабо подвержена деформации;
ослабляет динамические нагрузки на кузов;
поглощает ударные нагрузки.

Вышеуказанный набор качеств, которыми обладают передняя и задняя подвески типа MacPherson, применяемые на Toyota Camry 40, позволяет автовладельцу чувствовать комфорт и безопасность во время движения на автомобиле. В случае если характеристики подвески не устраивают автовладельца, возможен тюнинг и индивидуальная настройка всех параметров.

Типичные проблемы передней подвески

Подвеска Toyota Camry 40 славится своей надежностью. Не смотря на это, низкое качество дорог, спортивный стиль вождения и износ деталей приводят к тому, что в определенный момент подвеске требуется ремонт. Наиболее частые проблемы и методы их устранения приведены в таблице ниже.

Ослабление крепления скоб стабилизатора к кузову автомобиля	Подтянуть ключом ослабившиеся соединения
Повреждения и износ резиновых втулок	Дефектовка и замена вышедших из строя элементов
Износ шарнира	Замена шарнира
Износ ступичного подшипника	Замена подшипника
Ослабление гайки ступицы	Подтягивание крепления
Разрушение буфера	Замена буфера
Неодинаковая осадка кузова	Замена пружин
Нарушение развала-схождения	Отрегулировать на стенде
Повреждение салентблоков	Замена салентблоков
Деформация подвески	Дефектовка и последующая замена изношенных и поврежденных элементов. Капремонт подвески.
Дисбаланс в работе стоек	Дефектовка элементов стоек и замена
