Как поменять ремень и подшипники генератора на лансере 9 и 10 поколения?

Замена ремня привода генератора

Если ремень сильно растянут, изношен или замаслен, его меняют на новый по следующей схеме:

• Снимите ремень ГУРа.
• Ослабьте болты крепления генератора на натяжителе и на кронштейне дополнительных агрегатов.
• Ослабьте натяжение ремня, вращая регулировочный болт, снимите агрегат со шкивов.

Поставьте новый ремень привода генератора, выполнив действия в обратном порядке, и проверьте его натяжение. Если при работе двигателя он начнет свистеть, нужно его подтянуть, иначе деталь быстро износится и придет в негодность. Слишком натянутый ремень может повредить подшипник генератора или насоса и привести к дорогостоящему ремонту.

да насоса гидроусилителя рулевого управления и компрессора 166», с. кондиционера).

2. Ослабьте болт крепления генератора к планке натяжной…

3. . .

. и гайку болта крепления генератора к дополнительных кронштейну агрегатов.

4. Вращая регулировочный болт, натяжение ослабьте ремня (см. «Проверка и регулировка натяжения привода ремня генератора и водяного насоса», с. 62)…

5.  . .

. и снимите приводных с ремень шкивов. 6.

Установите ремень привода водяного и генератора насоса в порядке, обратном снятию, и его отрегулируйте натяжение (см. «Проверка и регулировка натяжения привода ремня генератора и водяного насоса», с. 62).

7. Установите привода ремень насоса гидроусилителя рулевого управления и кондиционера компрессора и отрегулируйте его натяжение (см. «Проверка и натяжения регулировка ремня привода насоса гидроусилителя управления рулевого и компрессора кондиционера», с. 58).

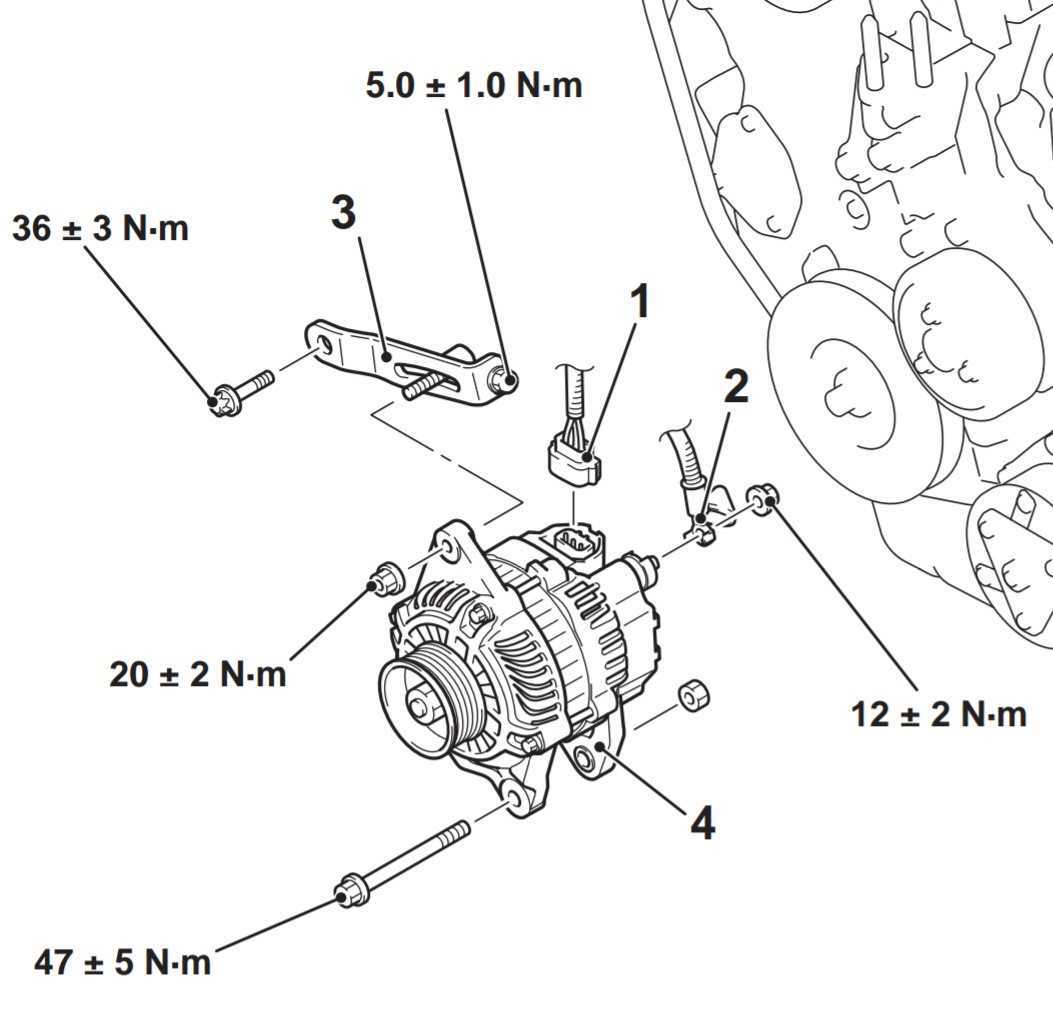

Снятие и установка Вамгенератора потребуются: ключи «на 12», «на 14». 1. Отсоедините провод от минус «клеммы» аккумуляторной батареи.

2. Выверните болт генератора крепления к натяжной планке.

3. Отсоедините колодку проводов жгута от генератора.

4. Отогните защитный чехол провода силового, отверните гайку крепления наконечника отсоедините и провода провод от вывода генератора.

5.  Отверните болта гайку нижнего крепления генератора, ослабьте ремня натяжение, переместив генератор в сторону двигателя; ремень снимите со шкива генератора, выньте болт крепления нижнего и снимите генератор с автомобиля. 6.

Установите порядке в генератор, обратном снятию, и отрегулируйте натяжение Проверка (см. «ремня и регулировка натяжения ремня привода водяного и генератора насоса», с. 62).

Ремонт генератораГенератор представляет собой достаточно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Поэтому, если вы не имеете навыков подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.

Вам потребуются: торцовые головки или накидные ключи «на 12» и «на 24», отвертки с плоским и крестообразным лезвиями, паяльник, тестер, съемник для подшипника ротора, молоток. 1. Снимите генератор с автомобиля {см.

«Снятие и установка генератора», с. 191).

2. Зажмите в тисках шкив генератора через старый ремень…

3. . .

. и отверните гайку крепления шкива.

4. Извлеките генератор из тисков и снимите шкив с вала ротора. ПРИМЕЧАНИЕШкив генератора зафиксирован от проворачивания на валу ротора только за счет сил трения после затяжки гайки его крепления требуемым моментом. Шпонка в соединении отсутствует.

5. Пометьте любым способом {например, маркером) взаимное расположение статора и крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий для крепления генератора в лапах крышек.

6. Выверните четыре стяжных болта крышек генератора.

7. Поддев двумя отвертками, отделите статор от крышки со стороны привода…

8. . .

. и разъедините крышку со стороны привода в сборе с ротором и статор в сборе с крышкой со стороны контактных колец.

9. Снимите с вала ротора крышку со стороны привода…

10. . .

. и дистанционное кольцо.

11. Отпаяйте четыре вывода обмотки статора и выньте статор из крышки со стороны контактных колец.

12. Для снятия выпрямительного блока в сборе со щеткодержателем и регулятором напряжения отверните гайку контактного болта_.

13. „и снимите с болта изоляционную втулку.

14. Изнутри крышки со стороны контактных колец выверните три винта крепления и снимите щеткодержатель в сборе с выпрямительным блоком и регулятором напряжения. ПРИМЕЧАНИЕЧетыре вывода обмотки статора должны быть уже отпаяны от выпрямительного блока в процессе снятия статора (см.

п. 11).

Замена ремня генератора Mitsubishi Lancer

Процедура сама пор себе не сложна, но некоторые крепёжные детали расположены неудобно, так что придётся сильно постараться, чтобы не уронить инструмент или болты. Пошаговый алгоритм снятии изношенного ремня:

• демонтируем правое переднее колесо;
• откручиваем и снимаем бачок ГУР и расширительный бачок;
• демонтируем правый пыльник;
• ослабляем болты крепления насоса рулевого гидроусилителя;
• откручиваем болт натяжителя для ослабления ремня ГУР;
• двигаем насос в сторону кабины, снимаем ремень;
• ослабляем болты крепления генератора;
• откручиваем на пару сантиметров болт натяжителя;
• сдвигаем генератор к ГУР, снимаем ремень.

Установка новых ремней производится в порядке, обратном описанному.

Натяжку ремня Mitsubishi Lancer следует производить без фанатизма: слишком большое натяжение вредно не меньше, чем провисание.

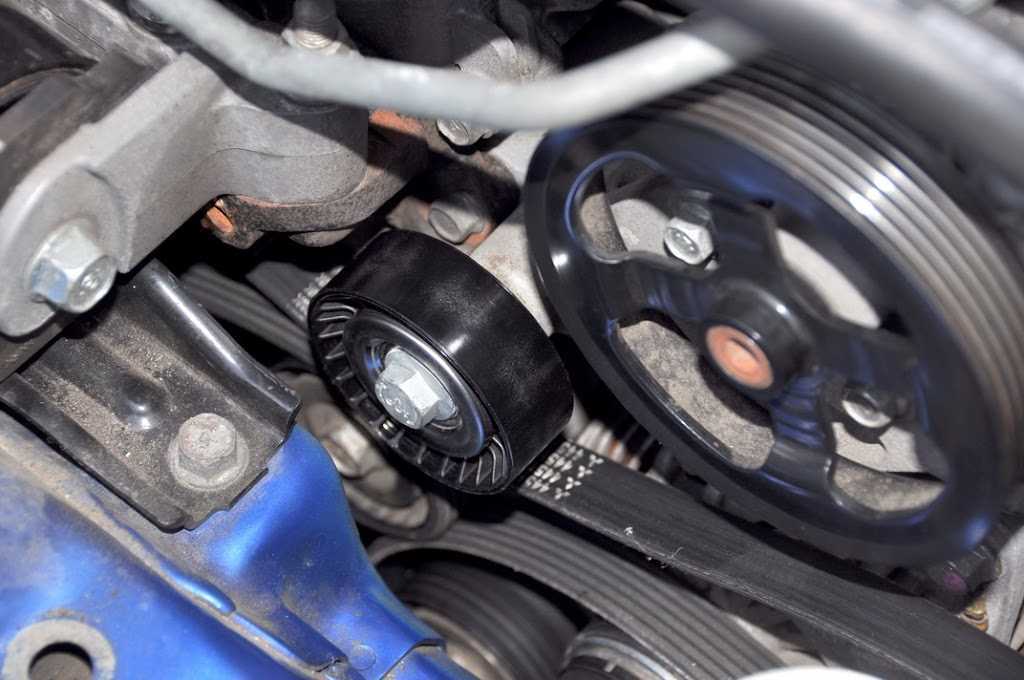

Регулировку ремня осуществляют с помощью натяжителя, для ремня генератора прогиб, определяемый при нажатии на самое длинное колено с усилием 50 кгс, должен составлять 8-10 мм. Для ремня ГУР оптимальный диапазон прогиба – 6-9 мм при приложении усилия в 10 кгс. Для более-менее точного определения требуемой силы подтяжки ремня при отсутствии динамометра можно использовать кухонные пружинные весы.

Первое поколение

Основная статья: Mitsubishi Lancer (A70)

1973-1976 Mitsubishi Lancer (A70) two-door sedan

Первый Lancer (A70) впервые был выпущен в феврале 1973 года. Он служил для заполнения разрыва между Minica и большим Galant. Спортивная модель GSR 1600 начала долгую и успешную историю в ралли, выиграв Ралли Сафари дважды, и Ралли Southern Cross четыре раза.

Существовали три типа кузова: двух-дверный седан, четырех-дверный седан и пятидверный универсал. Двигатели отличаются объемом: 1,2 литра, 1,4 литра, и 1,6 литра.

Этот автомобиль продавался под такими названиями как:

• Dodge Colt (США, 1977—1979)
• Dodge Lancer (В некоторых странах Латинской Америки)
• Colt Lancer (Некоторые европейские рынки)
• Chrysler Lancer/Valiant Lancer LA/LB (Австралия, 1974—1979)
• Plymouth Colt (Канада)

Celeste

1975-1977 Mitsubishi Lancer Celeste (A70) liftback

В феврале 1975 Lancer был дополнен купе под названием «Mitsubishi Lancer Celeste», заменив Galant FTO. Также назывался «Mitsubishi Celeste» или «Colt Celeste» на некоторых рынках, а также продавался Chrysler Lancer Coupe (LB/LC) в Австралии, Dodge Lancer Celeste в Сальвадоре, Plymouth Arrow в США, и Dodge Arrow в Канаде.

Celeste первоначально был доступен с 1,4-и 1,6-литровыми двигателями, 2,0-литровый был добавлен позднее. Plymouth Fire Arrow с 2.6-литровым двигателем был доступен на рынке США. Celeste была обновлена в 1978 году, получив угловатые фары и большие бампера. Производство Lancer Celeste закончилось в июле 1981 года, так как была заменена на передне-приводную Cordia в начале 1982 года.

Взаимозаменяемы ли генераторы 1.5 1.6 1.8 2л

Часто водители интересуются, можно ли ставить на автомобиль генераторы, рассчитанные на другой объем двигателя. Связано это со сложностями подбора подходящей детали. Давайте рассмотрим этот вопрос более подробно.

Для начала стоит отметить, что по электрической схеме подключение разных генераторов не отличается. Но, тут нужно учитывать, что чем мощнее мотор, тем больше энергопотребителей в автомобиле разместили производители. Поэтому, поставить более мощный генератор на слабый двигатель можно, а наоборот нежелательно.

Генераторы для двигателей 1.5, 1.6, 1.8 практически взаимозаменяемые. Но, в каждом случае необходимо немного дорабатывать крепление, обычно это делается путем добавления шайб под крепеж. А вот двигатели 2.0 имеют другие по ширине приводные ремни и соответственно шкивы. Их на другие моторы можно установить, только поменяв ролик генератора.

Порядок разборки генератора

Если вы хотите проводить ремонт генератора своими руками, то следует научиться правильно разбирать генератор.

Естественно, что каждая модель генератора может разбираться по-разному, особенно генераторы от иномарок, но все же алгоритм действий во всех случаях практически одинаковый.

Первым делом необходимо очистить генератор от пыли, а по необходимости даже продуть сжатым воздухом.

Далее снимаются щетки генератора одновременно с щеткодержателем, для этого необходимо окрутить только одни винт.

Сразу же проверьте состояние щеток и щеткодержателя. Если щетки выступают менее чем на 0,5 см из щеткодержателя, то они подлежать немедленной замене.

Так же при снятии щеткодержателя обратите внимание на состоянии гнезда, где он крепится. Обычно, в гнезде содержится много угольной пыли, которая смешана с маслом, удалите все это тряпочкой

При необходимости, если Вы хотите полностью разобрать генератор , снимите его шкив. Для этого вам понадобится специальное приспособление 67.7823.9504

но перед снятием не забудьте открутить гайку, с помощью который данный шкив крепится.

В приспособлении 67.7823.9504 имеется специальный захват, который выполнен в виде 2-х металлических полуколец, его и необходимо использовать для снятия шкива генератора.

Но данную работу лучше отдать специалисту, так как она требует определенной сноровки, да и приспособление 67.7823.9504 для многих, кто хочет проводить ремонт генератора своими руками, что-то невообразимое и не понятное.

Далее отсоединяем заднюю крышку, которая расположена со стороны контактных колец от крышки со стороны привода генератора, и одновременно с этим снимаем статор, выпрямительный блок и ротор, вал которого находится в подшипнике крышки со стороны привода генератора.

Далее в разборе генератора автомобиля ничего сложного нет, отсоединяем провода от статора, и от выпрямительного блока, извлекаем данный блок.

Двигатели

Европейский Мицубиси Лансер оснащался тремя бензиновыми двигателями рабочим объемом 1,3, 1,6 и 2,0 литра. Самый маленький мотор – настоящее недоразумение. Даже 1,6-литровый агрегат мощностью 98 л.с. не позволяет уверенно передвигаться по шоссе. К тому же он потребляет топлива ничуть не меньше, чем 2-литровый атмосферник. 2.0 DOHC отдачей 135 л.с. один из лучших двигателей в истории Mitsubishi.

В дополнение к этим агрегатам в США и Японии Lancer был доступен с двигателями 1,5 л, 1,8 л и 2,4 л, оснащенным изменяемыми фазами газораспределения MIVEC. Дизельные моторы полностью отсутствуют в ассортименте модели.

Силовые агрегаты, по большей части, не требуют к себе внимания, за исключением регулярной замены жидкостей и фильтров, а также промывки дроссельной заслонки. Прогрессирующее со временем загрязнение приводит к неравномерной работе двигателя на холостом ходу. Порой подводит и регулятор холостого хода. В отдельных случаях обнаруживается течь масла через сальники коленвала либо уплотнительное кольцо масляного насоса.

Кислородные датчики (лямбда-зонды), генератор, стартер и бензонасос отказывают при больших пробегах (после 200-300 тыс. км). Время от времени приходится сталкиваться и с неисправным блоком управления вентиляторами системы охлаждения (от 1 500 рублей за аналог).

Тем не менее, 1,6-литровые моторы к 150-200 тыс. км нередко начинают подъедать масло. Большая удача, если удалось отделаться лишь заменой маслосъемных колпачков (5 000 рублей с работой). Чаще всего приходится менять и кольца (20 000 рублей). А через 100-150 тыс. км все повторяется. После второй замены колец капитального ремонта практически не избежать — 50-60 тыс. рублей.

Иной раз подводит и 1,3-литровый атмосферник. После 200-300 тыс. км обнаруживается износ кулачков распределительного вала.

Какие неприятности могут случиться с ремнём и генератором

Если ремень начал свистеть? его нужно заменить, ибо его ослабление или чрезмерная натяжка приводит к быстрому износу, что можно оценить посредством визуального осмотра. Ощутимый люфт натяжного ролика – повод к его безусловной замене, иначе его может заклинить, что тоже грозит многими неприятностями, как и обрыв ремня.

Но и сам генератор не вечен, особенно часто автовладельца сталкиваются с изношенными щётками. Нередко «летят» подшипники, намного реже – регулятор напряжения и диодный мост. Нечасто приходится сталкиваться и с обрывом обмотки ротора и статора, но это самая серьёзная неисправность, требующая замены генератора в сборе.

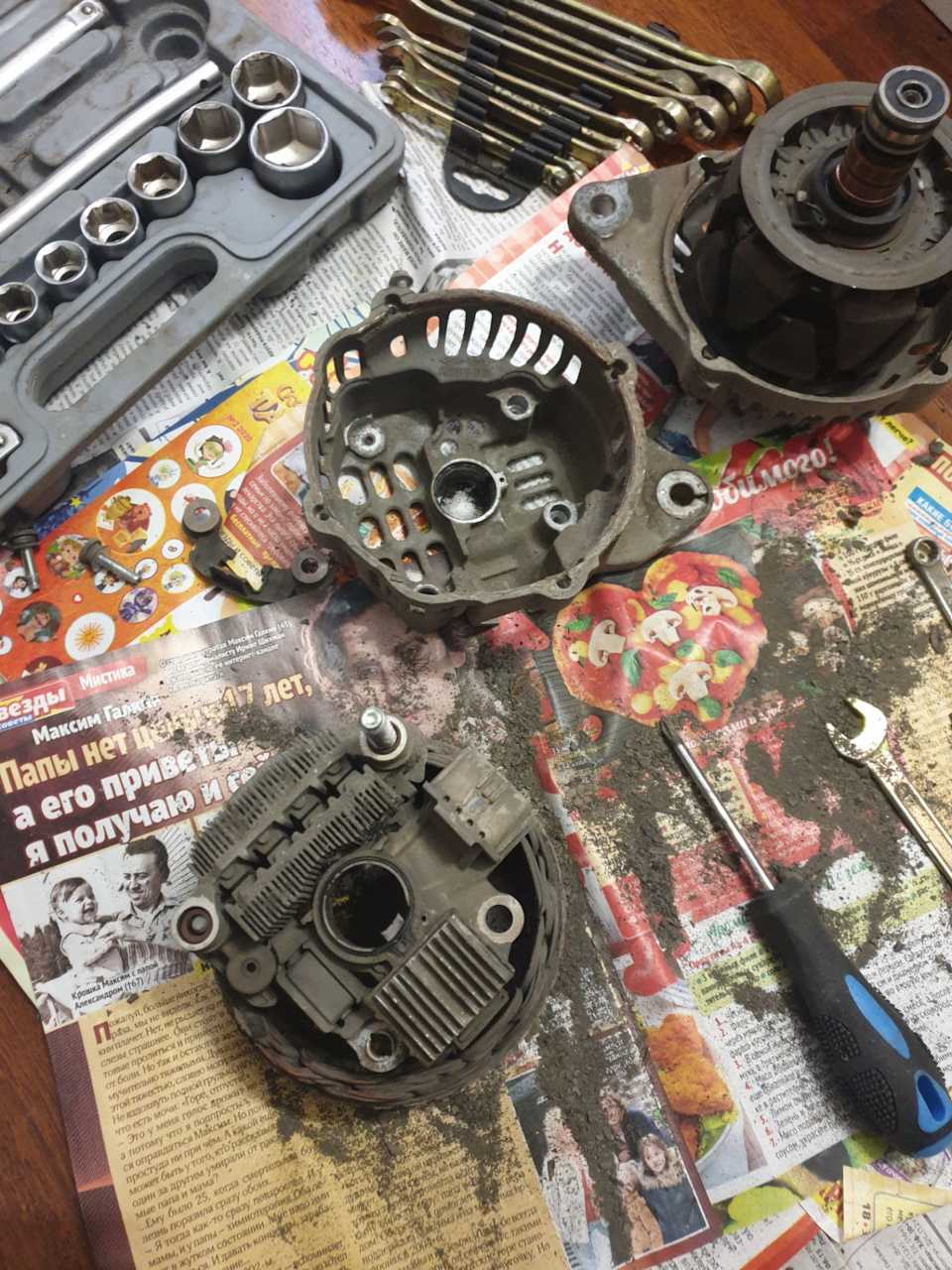

Ремонт генератора Mitsubishi Lancer

Отметим, что разборку и ревизию такого сложного устройства, как генератор, следует выполнять только при наличии соответствующего опыта и специализированного инструмента. Если вы никогда ранее с электрооборудованием не сталкивались, лучше отдать генератор специалистам.

Итак, приступаем:

• зажимаем шкив генератора в тисках, желательно с одетым старым ремнём;
• откручиваем гайку шкива;
• вытаскиваем шкив с вала генератора;
• делаем маркером метки, помечая взаимное расположение крышек и статора генератора;
• откручиваем 4 стяжные шпильки;
• с помощью отвёрток аккуратно отделяем статор от крышки с ротором;
• стаскиваем крышку с вала ротора, снимаем дистанционное кольцо;
• чтобы отделить статор от второй крышки, отпаиваем 4 вывода обмотки;
• теперь можно открутить гайку крепления щеткодержателя с регулятором напряжения, сняв с контактного болта изоляционную втулку;
• откручиваем три винта, находящихся в крышке, снимаем щёткодержатель с диодным мостом и регулятором;
• проверяем переднюю крышку генератора, вращая подшипник. Если имеются заедания, подшипник нужно заменить, открутив винты прижимной пластины. Снятие подшипника производится его выпрессовкой;
• новый подшипник запрессовывают, используя оправку подходящего внешнего диаметра;
• аналогичную проверку устраиваем для противоположной крышки (со стороны контактных колец). Подшипник выпрессовывают с вала ротора, устанавливают новый с помощью оправки;
• теперь нужно проверить мультиметром сопротивление обмотки ротора генератора, присоединив щупы прибора к контактным кольцам. Номинал сопротивления – в пределах 3-5 Ом. Если прибор показывает бесконечность, имеется обрыв обмотки ротора;
• проверяем цепь обмотки ротора на массу, подключив щупы прибора к выводу ротора и каждому из колец поочерёдно. В обоих случаях мультиметр должен показывать бесконечность. Если это не так, имеет место КЗ;
• такую же проверку устраиваем обмотке статора, подсоединив контакты проводов прибора к выводам обмоток. Нормальные показания – бесконечное сопротивление;
• подключаем щупы мультиметра поочередно к одному из выводов обмотки и к корпусу статора, в обоих случаях сопротивление должно быть бесконечным (в пределах чувствительности тестера). Если это не так, обмотка повреждена и статор нуждается в замене;
• выполняем проверку работоспособности диодного моста. Подключаем один щуп мультиметра к выводу обмотки статора, а другой – к воздушному радиатору выпрямительного блока, смотрим на показания прибора. Меняем местами щупы. Показания должны быть разными, если они одинаковы – один или несколько диодов перегорели и диодный мост нуждается в замене. Можно уточнить, какой именно диод неисправен, проводя измерения для каждого из них, но в принципе это избыточно;
• проверяем остаточную длину щёток: если она меньше 2 мм, нужно произвести замену щёток или всего щеткодержателя, отпаяв провода от контактных выводов щеткодержателя.

Процедура сборки восстановленного генератора выполняется в обратной последовательности. При этом крышки нужно устанавливать по сделанным перед разборкой метам. Когда будете устанавливать заднюю крышку (которая со стороны, противоположной приводу), необходимо утопить щётки и с помощью подходящего приспособления зафиксировать их в таком положении (подойдёт любой тонкий предмет, например, канцелярская скрепка). Когда щёткодержатель и крышка будут собраны, извлеките фиксатор.

Затяжка гайки шкива производится с усилием не менее 190 Нм.

Как видим, сама замена ремня или генератора не так уж сложна, эта операция вполне по силам и новичкам, а вот с ремонтом генератора всё намного сложнее. Если вы не сильны в электротехнике, лучше за это не браться (за исключением замены щёток).

Шестое поколение

Начал выпускаться только в 1991, чем вызвал еще больший разрыв между Mirage и Lancer. Хотя оба были построены на той же самой платформе, седан Lancer получил отличающиеся от четырехдверного Mirage боковые панели кузова. Вариант Mirage продавался в Северной Америке под именем Eagle Summit. Модели микроавтобуса, такие как Mitsubishi Space Runner и Mitsubishi Chariot, были соплатформенными. В 1993, универсал на базе Lancer, названный Libero в Японии, был поставлен на конвейер. Электрическая версия также выпускалась под названием Libero EV, работавшая на батареях NiCd. Вариант с шестицилиндровым двигателем V6 начинался только с 1.6 L, что делало это, наименее выпускающимся серийно V6. Заряженная версия GSR с турбированным двигателем сформировала основу для Lancer Evolution, была запущена с сентября 1993, используя трансмиссию успешного автомобиля Galant 4.

Mirage Asti Coupé в Японии, продавался как Lancer-купе на многих внешних рынках.

Lancer шестого поколения продавался под маркой Протон Wira с кузовами седан и 5-дверными модификациями автомобиля с открывающейся вверх задней дверью (универсал), в Малайзии в 1993 с двигателями рабочим объемом 1.3, 1.5, 1.6 и 1.8 L. Некоторое время двухлитовые дизельные модели также можно было приобрести. В настоящее время, автомобиль снят с производства, как наиболее долго бывший на конвейере моделей марки Proton в Малайзии после Proton Saga, которая также основана на предыдущей модели Lancer. Proton Wira был недавно заменен последней моделью Proton, Proton Person.

Австралия

В Австралии это поколение официально называлось «серия CC» (1992—1996). Продавался в следующих модификациях: 2-дверный двухместный закрытый кузов (купе), 4-дверный седан, универсал и 5-дверный хэтчбек (по существу перенесенный от предыдущего поколения). Модель варианта Glossary была последним Lancer’ом, который использовал карбюраторный двигатель внутреннего сгорания. Последующие модели были оборудованы двигателями с системой электронного впрыска топлива. Это поколение продавалось до 1996, когда оно было заменено популярной моделью серии CE.

Модель и уровни отделки салона:

• GL — 2-дверный двухместный закрытый кузов, 4-дверный седан и автомобиль с кузовом «универсал». Приводились в действие 1.5 литровыми двигателями (67 кВт)
• GLXi — 2-дверный двухместный закрытый кузов, 4-дверный седан и универсал. Приведенный в действие 1.8L двигателями (4G93 SOHC — 86 кВт) (продававшийся с 1.8 вместо 1.6литрового вариантов, из-за низкого качества 91 го топлива в Австралии)
• Business — 4-дверный седан и универсал. Оснащались 1.8L двигателями (4G93 SOHC — 86 кВт)
• GSR — 4-дверный седан. Оснащался 1.8L турбированным двигателем (4G93t DOHC — 141 кВт)

Филиппины

Описанный как «Lancer itlog» (также известный как Lancer «hot dog»), из-за формы его корпуса и его задних фонарей. Модель и уровни отделки салона (1993—1996)

• L — 4-дверный седан (отсутствовал тахометр). Оснащался 1.3L Cyclone карбюраторным двигателем (4G13 SOHC) (59 кВт)
• GLi — 4-дверный седан. Оснащался 1.5 литровыми карбюраторными/или оснащенными моновпрыском ECI двигателями (4G15 SOHC) (66 кВт)
• GLXi — 4-дверный седан. Оснащался 1.6 литровыми карбюраторными/или оснащенными моновпрыском ECI двигателями (4G92 SOHC) (86 кВт)
• Expect — 4-дверный седан. Те же самые модификации как у L, выпускался до 1996.

Появление мировой легенды – Лансера – 1970-е года

Успешное внедрение автомобилей на мировой рынок привело к осознанию в необходимости выхода на новый уровень. В итоге, появилось еще одно подразделение, которое отвечало за создание новых автомобилей. Томио Кубо был назначен руководителем Mitsubishi Motors Corporation, основанной 22 апреля 1970 года.

В 1973 году происходит событие, которое навсегда перевернет представление о японской автомобильной компании. На рынок выходит будущая легенда — Митсубиси Лансер, ставший средним звеном между Galant и Minica. Автоновинка побеждает на многочисленных спортивных соревнованиях, в том числе Южный Крест и Ралли Сафари. Выходит в форме 4-дверного седана, 5-дверного универсала и даже купе.

Помимо этого, 70-е года известны, как время нефтяного кризиса. В это время большинство производителей отказываются от некоторых моделей, поставив топливную экономичность в центр событий. У японской компании свои видения на этот свет и они не собираются пересматривать собственную политику. В итоге, в 1975 году им удается внедрить в автомобили собственную технологию – Silent Shaft, установленную совместно с двигателями Astron 80. Немного позже эта разработка принесет приз от технологической ассоциации Японии.

В качестве ответа топливному кризису, на рынок выходит новая модель Mirage. Правда, компания допускает некоторую путаницу. В некоторых странах он продавался под названием Colt, а версия седан была презентовала как Lancer. Особое место отводилось дизайну, где впервые начали появляться огромные окна. Подвеска стала полностью независимой, появился полный привод и дисковые тормоза в передней части. На заре он укомплектовывался 1,2 и 1,4 литровыми двигателями на 72 и 82 л.с. К тому же, производитель внедрил 8-ступенчатую коробку передач, две ступени из которых отводились переключателям низкого и высокого диапазона.

За время тщательной работы у компании появляются поклонники по всему миру. Теперь купить Митсубиси можно было у дилеров, присутствующих в других странах — Mitsubishi Motors Australia и Mitsubishi Motor Sales of America. Помимо этого ценителя японских авто получают турбированный дизельный агрегат для легкового автомобиля, который впервые был внедрен в Astorn 2300.

Признаки неисправности ремня и генератора Mitsubishi Lancer

Согласно мануалу, замена ремня предполагается каждые 90 тысяч км или ранее, по мере износа. Суровая действительность заставляет выполнять эту процедуру намного чаще – средний срок службы ремня составляет 60-70 тысяч км.

Признаки, указывающие на необходимость замены приводного ремня Lancer:

• стук, свист или скрежет, доносящийся из-под капота;
• загорание лампочки подзарядки АКБ при работающем моторе;
• невозможность осуществить пуск мотора.

Характерные неприятные звуки могут являться свидетельством износа механизма натяжения (роликов), попадания на ремень технических жидкостей (ОЖ или моторного масла), проскальзывания ремня из-за его ослабления, смещения положения ремня относительно шкивов.

Скрип и свист появляется и при критическом износе подшипников генератора.

Третье поколение

1987 Mitsubishi Lancer универсал

Dodge Colt 3-дв. (США)

В 1982, был начат выпуск новой модели, названной Lancer Fiore, также известной как третья версия, основанная на Mitsubishi Mirage. Fiore часто продавалась на мировых рынках как Lancer и Mirage Sedan, а также в виде пятидверной модификации хэтчбек, остававшейся в производстве большую часть 1980-х. В Австралии Lancer третьей версии временами продавался под наименованием Mitsubishi Colt Sedan, претерпевшему лишь косметические изменения. Таким образом, у Mitsubishi было две модели одного класса, конкурирующих в одном и том же сегменте рынка.

В следующем году, линейки Mirage и Lancer были обновлены. Четырехдверный Mirage и Lancer седан стали одним и тем же автомобилем. Модификации с инжектором и турбонаддувом стали неотъемлемой частью линейки. В 1985 был добавлена модификация в кузове универсал, и она породила набирающую обороты полноприводную версию. Часто наименования Mirage (или Colt) использовались для обозначения трёхдверного хэтчбека, а наименование Lancer использовалось по остаточному принципу.

Эта модель стала базой для седана Saga марки Proton, который производился вплоть до начала 2008.

Интересные факты о Mitsubishi Lancer

На внутреннем рынке Японии Мицубиси Лансер называется по другому. Но, сути ее это не меняет. Она полноприводная и безопасная. Также, независимо от ее низкой посадки, она проедет по любой местности без дискомфорта для водителя.

Что же касается безопасности, Mitsubishi Lancer в первый раз тестировали в 1998 году. Тогда он получил только две звезды. Его назвали несовместимым с пешеходами и пассажирами. Но, уже в 2009 году модель проверили вновь. Она получила пять из пяти пунктов.

В 2009 году автомобиль занял первое место по угонам. За основу этого наблюдения были взяты выплаты самой крупной российской страховой компании. За первое полугодие того года процент угона японца составил 13,6%. Но, в статистику не вошли незастрахованные модели. Поэтому, точную цифру мы вам не назовем. А вот по данным МВД России, данная иномарка стала самой угоняемой и за 2010 год.

Поликлиновый ремень генератора: цена и артикул

Оригинальный ремень генератора маркируется MN128695 и MZ690257. Его стоимость варьирует в районе 1000-1500 рублей, хотя существуют более дешевые аналоги, изготавливаемые или поставляемые рядом фирм:

Марка	Артикул	Стоимость	Описание
BOSCH	5PK900	от 450 рублей	Немецкий бренд, производящий недорогие и достойного качества ремни из каучука с особым составом. Использование вырезанных краев увеличивает мощность передачи, а армированные нити корда из полиэстеровых волокон придают поликлиновым ремням гибкость и стойкость к воздействию масла, высоких температур и ультрафиолета.
LYNX	5PK900	от 470 рублей	Японская марка, которая с 2008 года выпускает свыше 20 тысяч запчастей для различных марок автомобилей. Поликлиновые ремни изготавливают на основе EPDM каучука, которые длительное время способны работать в широком диапазоне температур и агрессивной среде. Рабочая поверхность изделий армирована волокном, обеспечивающим хорошее сцепление, а их прочный корд дает минимальное растяжение.
STELLOX	05-00900-SX	от 210 рублей	Компания не производит, а лишь упаковывает запчасти. За счет оптимизации процессов потребитель получает поликлиновые ремни для Митцубиси Лансер 9 по низкой цене. Гарантия в России на эти запчасти – 12 месяцев.

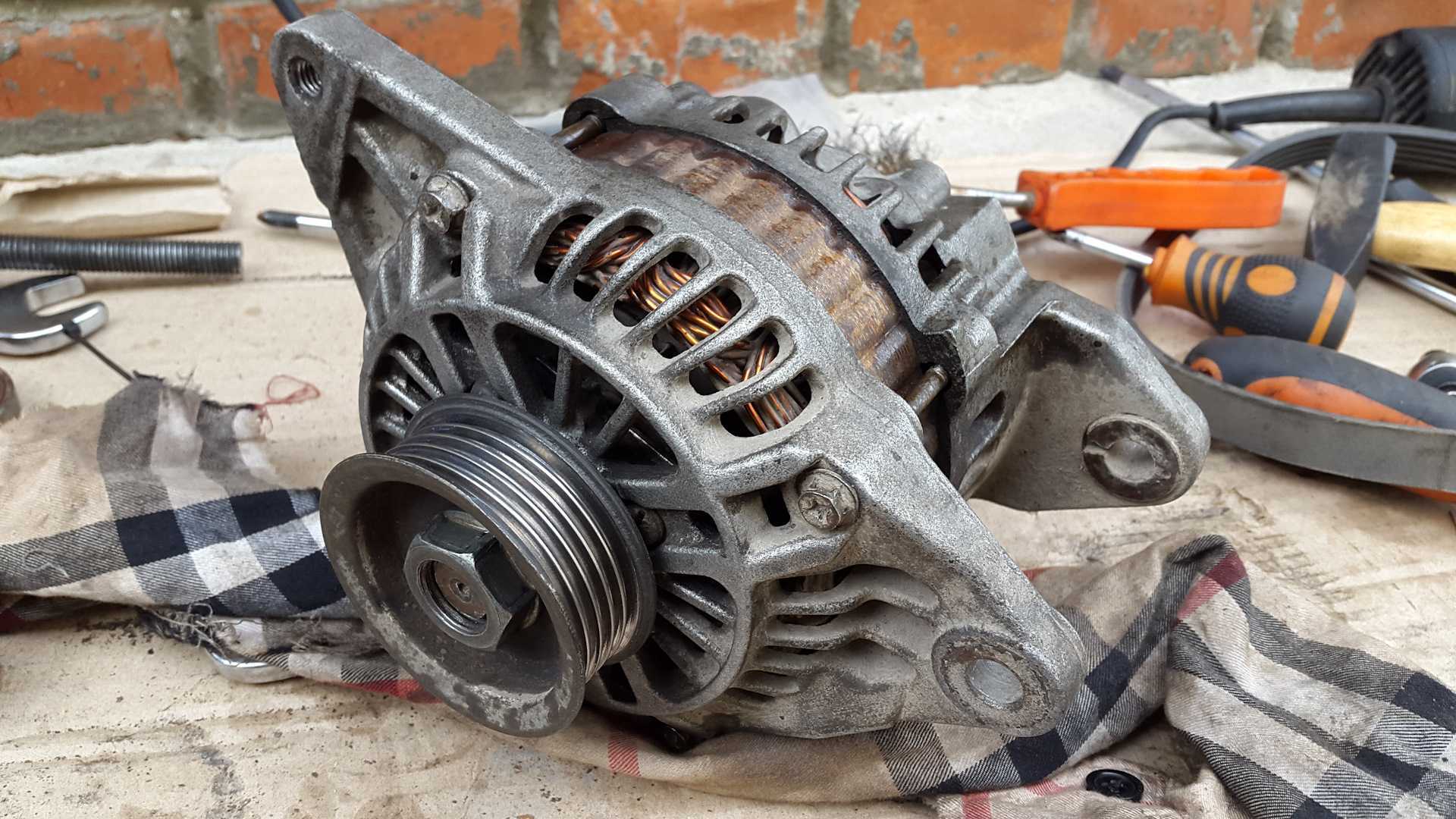

Ремонт генератора

Если появились проблемы с генератором на Митсубиси Лансер 9 последних лет, стоит не тратиться на покупку новой запчасти и отремонтировать агрегат. Перед тем, как разобрать и проверить степень изношенности его узлов, следует пометить взаимное расположение крышки со статором, чтобы в дальнейшем не было проблем с последующей сборкой конструкции. После этого нужно аккуратно разобрать генератор в следующем порядке:

Возьмите тиски и зажмите шкив через ремень, затем осторожно отверните гайку

Открутите четыре болта по бокам генератора, при помощи двух отверток отделите статор от крышки со стороны привода, стараясь не повредить обмотку статора.

Снимите крышки со стороны привода и со стороны контактных колец.

Снимите с вала ротора крышку и дистанционное кольцо, отпаяйте четыре вывода статора и выньте его со стороны контактных колец.

Теперь осмотрите части агрегата. Если при вращении подшипника имеются следы подтекания масла, наблюдается люфт или заклинивание, необходимо заменить деталь. Чтобы снять передний подшипник, достаточно раскрутить четыре крепления, убрать прижимную крышку и выбить деталь оправкой подходящего размера. После установки нового подшипника, следует проверить легкость его вращения. Подшипник с вала ротора спрессовывается и меняется на другой без разбора каких-либо узлов.

Проверьте сопротивление обмотки ротора тестером. Если показания превышают 3-5 Ом, значит, обмотка повреждена и требуется поставить новый ротор.

Проведите диагностику выпрямительного блока, измерив его сопротивление. Для этого нужно подсоединить шупы тестера к выводу фазы обмотки и радиатору диодов и провести измерения. Затем следует поменять местами шупы и вновь замерить сопротивление.

Если показания совпадут, выпрямитель неисправен и нуждается в полной замене. Для его снятия достаточно открутить болт держателя и убрать изоляционную втулку.

Изнутри крышки нужно вывернуть три винта и снять блок щеткодержателя.

Проверьте длину выступания щеток генератора. Если она окажется менее 2 мм, то их нужно поставить новые или полностью заменить щеткодержатель. Держатель щеток идет в одном корпусе с диодным мостом и регулятором напряжения, поэтому дешевле поменять щетки. Для этого нужно разобрать щеткодержатель, открутив два винта и сняв крышку, отпаять провода щеток от выводов щеткодержателя. Запаяйте новые щетки в щеткодержатель.

Пятое поколение

Mitsubishi Lancer 5 (кузов CB4A)

В 1988-м году Lancer получил новую, более аэродинамичную форму кузова, выполненную в стилистике модели Galant. В программу был добавлен пятидверный хэтчбэк. Деление на Mirage и Lancer продолжилось. Универсал по-прежнему производился на старой платформе и в старом корпусе, представленный на некоторых рынках, как пятидверная версия Mirage. В Австралии все модели продавались как Mitsubishi Lancer, изначально обозначенные, как CA series, и с 1990-го, как CB series. В Северной Америке автомобиль носил название Dodge Lancer. В Японии седан продавался как Mirage Aspire.

На некоторых рынках была представлена версия «фургон» — трехдверный хэтчбек без задних боковых окон
