Установка ремонтных шипов своими руками. ошиповка. плюс видео версия

Подготовка оборудования и инструмента

Для выполнения работ необходимо шиповальное оборудование. С его помощью изделия вставляются и фиксируются в специальных отверстиях. Принцип работы инструмента построен на пневматическом и электрическом питании.

Шиповальные устройства бывают трех типов:

• ручные;
• полуавтоматические;
• автоматические.

Ручной инструмент пользуется наибольшим спросом, благодаря доступной цене. Он бывает двух видов — со штоком, вбивающим шип, или толкающим устройством.

Первый вариант более универсальный, ведь с его помощью можно загонять разные виды вставок.

Устройства с толкателем, как правило, применяются для монтажа одновальцевых стержней. Они отличаются высокой эффективностью и продолжительным сроком службы.

К популярным моделям пневмопистолетов можно отнести:

1. Сибик Пш-8 — устройство для ремонта шин с рабочим давлением 7 бар и расходом воздуха в 10 литров в минуту. Изделие имеет сравнительно небольшие габариты: 26,5х26,5х6,5 см. Вес — 1,87 кг. Корпус изготовлен из легкосплавных конструкций с защитным покрытием и удобным управлением. Диаметр устанавливаемых шипов составляет 8 мм, а высота — от 10 до 13 мм. Наибольшее число шипов, применяемых в питателе устройства — 10.
2. К-130 Sivik — еще один пневмопистолет для ошиповки зимних шин. Изготовлен из металла, имеет рабочее давление 7 бар и расход воздуха в 10 литров в минуту. Длина, ширина и высота составляют 23х22х17 см соответственно. Вес конструкции 1,7 кг, а гарантийный срок — год. Как и в прошлом случае, эта модель работает с шипами высотой от 10 до 13 мм и диаметром 8 мм.
3. Rotosystem 8 mm Scason — шиповальный полуавтомат итальянского производства, питающийся от напряжения 220 В. Имеет длину, ширину и высоту в 37х37х25 мм соответственно. Вес устройства — 4 кг, а гарантия — 1 год. Шиповальные пистолеты этой компании отличаются простотой и удобством эксплуатации.
4. Другие модели, предложений на рынке достаточно.

Устройство для установки ремонтных шипов 12-8-2тр, 12-9-2тр

Хотелось бы отдельно остановиться на этом устройстве. Оно предназначено для ручного шипования в старые отверстия шипов ТЕКОМ размером 12–8–2ТР и 12-9-2ТР. Оно может использоваться как на станциях техобслуживания, так и в гаражных условиях.

Конструктивно пневматический инструмент для ошиповки шин состоит из нескольких элементов.

Кратко рассмотрим их особенности:

1. Цельнометаллическая колба. Отличается простотой исполнения, поэтому там ломаться нечему.
2. Передняя часть с отверстием для загрузки шипов.
3. Кончики, усики (направляющие). С их помощью раздвигаются элементы зимней шины и выстреливается металлическое изделие.

Принцип работы пневматического пистолета прост. Специальные губки (усики) раздвигают края посадочного места и монтируют шип без нарушения целостности протектора. В процессе применения инструмента используется давление 10 бар, поэтому для работы потребуется компрессор.

Также в некоторых случаях понадобится резиновая киянка среднего размера, металлический молоток использовать не рекомендуется.

Выбор шин

Есть покрышки, которые не стоит ошиповывать. Нет смысла работать с летними, всесезонными и шинами с протектором. Но если у летних есть протектор, то они подойдут. Не стоит пытаться самому дошиповать резину в домашних условиях, если она явно изношена и на поверхности видны трещины.

На заметку!

Шина, произведенная более 5 лет назад, тоже будет непригодна для ошиповки.

Для ошиповки шие лучше выбрать скандинавские, так как они предназначены для доработки. У них есть углубления для новых шипов, хотя стоят они не очень дешево. Если таковых нет, можно приобрести резину из жесткой смеси и имеющую глубокий протектор.

Какие шины подлежат восстановлению?

Замена шипов актуальна и оправдана при соблюдении следующих условий:

1. Покрышка была оснащена шипами в фабричных условиях, то есть на ней имеются все необходимые посадочные отверстия, расположение которых строго продумано и оптимизировано.
2. Возраст резины не более пяти лет. По истечении данного срока материал начинает стареть, его свойства изменяются.
3. Протектор имеет достаточную глубину, по меньшей мере, 7 миллиметров.
4. Отсутствие серьезных механических дефектов и иных повреждений, которые можно определить в ходе визуального осмотра.

Шипы: конструктивные особенности и принципы выбора

Визуально шип представляет собой очень простой металлический элемент, состоящий из корпуса и сердечника, выступающего из него на определенную длину. Корпус сформирован достаточно мягким металлом, сердечник же максимально твердый, что снижает интенсивность механического износа.

Чтобы добиться максимальной прочности фиксации, тело оснащено 2-3 фланцами. Чтобы ремонт-дошиповка своими руками дал необходимый результат, при подборе шипов следует руководствоваться несколькими простыми принципами:

1. В идеале, следует использовать восстановительный комплект, рекомендованный непосредственно производителем. Многие компании выпускают такие наборы, металлические элементы полностью соответствуют заводским оригиналам, что обеспечивает простоту монтажа, а также полное восстановление изначальных технических параметров резины.

2. Если вы эксплуатируете транспортное средство, в основном, в городе, передвигаетесь по асфальту, редко выезжаете на гололед и другие сложные поверхности, то можно сделать выбор в пользу простых шипов с одним фланцем.

3. При регулярных поездках по льду, загородным трассам, которые редко чистятся от наката и спрессованного снега, лучше установить более мощные и надежные металлические элементы с несколькими фланцами.

Посмотрите видео о плюсах и минусах ремонтных шипов:

Механизированные способы

Установка может выполняться и полностью вручную, и при помощи специального инструмента. Начнем разбор со второго варианта.

Самый надежный, быстрый и эффективный инструмент – это пневматический пистолет. Да, стоит он недешево, так что ради одной процедуры покупать его – не самое рациональное решение.

Поспрашивайте у друзей, попробуйте договориться об аренде с автомобильным сервисом – в таком случае экономия окажется внушительной.

Пользоваться пистолетом довольно просто, достаточно придерживаться следующего алгоритма действий:

• накачка колеса;
• установка шипа в специально оборудованный паз на пистолете;
• рабочая часть инструмента плотно прижимается к посадочному отверстию;
• нажимается курок, под большим давлением элемент буквально “влетает” в гнездо и фиксируется.

Альтернативный вариант – шуруповерт (дрель с возможностью работы на низких оборотах), на который установлена особая насадка, приобрести ее можно в автомобильных магазинах.

На этом видео показано, как самостоятельно зашиповать резину в гаражных условиях с помощью дрели:

Ручная методика

Установить ремонтные шипы для зимней резины можно и при помощи самого простого инструмента. В процессе понадобится следующее:

• пассатижи;
• молоток;
• отвертка с диаметром, соответствующим посадочному отверстию для шипа;
• теплая мыльная вода.

Первым делом, покрышку нужно тщательно вымыть, чтобы удалить загрязнения. Далее вся поверхность протектора смачивается водой, чтобы шипы входили в отверстия легче.

Непосредственно перед установкой металлического элемента посадочное гнездо немного расширяется отверткой, а шип также промывается мыльным раствором.

Чтобы шип оказался на нужной глубине, он загоняется в гнездо молотком или пассатижами.

Если диаметр посадочного отверстия слишком большой, оно изношено, из-за чего не обеспечивает надежной фиксации, можно выполнить простой и быстрый ремонт с помощью специального клея. Например, есть хороший клей Loctite 480.

Смотрите видео, где показан самый простой способ ошиповки шин, при помощи отвертки:

Тест на видео — какой клей лучше применить для установки шипов:

Интересное видео, обзор ручного шиповального устройства:

Подготовка к ошиповке зимних шин

Чтобы сделать самостоятельную ошиповку зимних шин, необходимо выполнить ряд шагов. Прежде всего следует купить колеса, они должны быть:

• предназначены для эксплуатации зимой;
• достаточно жесткими;
• без сильных потертостей протектора, оптимальный вариант – взять новый комплект колес.

Идеальное решение – приобрести покрышки, которые в заводских условиях подготовлены к ошиповке своими руками. На таком протекторе есть технологические отверстия, в которые можно установить шип.

Что еще нужно купить, кроме непосредственно самих колес? Также придется найти высококачественные специальные шипы. Они отличаются между собой по форме, объему, весу, составу.

В зависимости от выбранного вида шипов будет отличаться поведение автошин во время эксплуатации. Так, шипы могут быть сделаны из следующих материалов:

• мягких сплавов, к примеру из алюминия;
• твердых металлов – железные;
• неметаллических элементов – пластиковые шипы.

Так как шипы постоянно находятся под большой нагрузкой, на них давит машина всей своей массой, необходимо купить самые прочные изделия. Дело в том, что шипы из мягких сплавов или пластика во время езды на автомобиле изменят свою форму, в результате сцепление с дорогой ухудшится.

Также стоит обратить внимание на форму рабочей поверхности шипы. По этому параметру изделия подразделяются на несколько типов:

• овальные либо круглые;
• в форме квадрата либо прямоугольника;
• многогранные.

Помните о том, что чем больше острых выступающих граней, тем сильнее шип будет вгрызаться в поверхность, поэтому сцепление с дорогой окажется наилучшим. Это значит, что лучше всего покупать многогранные либо остроугольные шипы. Стоит отметить, что у них есть один недостаток – это цена: чем больше граней, тем стоимость ошиповки зимних шин будет выше.

Выбирая шипы, также необходимо учитывать и способ крепления в покрышку. Есть несколько технологий фиксации шипов, от выбранного метода зависит степень усадки и прочность конструкции.

Оптимальный вариант – купить двух- либо многофланцевые шипы. На их основании есть два и более расширения, поэтому такие изделия будут прочно и надежно закреплены на колесе.

Есть еще множество параметров шипов, влияющих на эксплуатационный срок, а также сцепление колес с дорогой, но они играют не такую важную роль, как перечисленные выше характеристики.

Рекомендуемые товары

Согласно отзывам про ошиповку зимних шин, при выборе шипов прежде всего стоит учитывать ваш стиль вождения, а также скорость, с которой вы предпочитаете передвигаться по трассе.

Итак, для правильной и качественной ошиповки зимних шин потребуется: 90 шипов для автоколес размером в 13 дюймов; 110, если диаметр 14 или 15 дюймов; 150 для диаметра колеса в 16 дюймов.

Что необходимо знать до ошиповки

Выбрав подходящие шипы и резину, следует еще раз вернуться к основным правилам, соблюдение которых обеспечит долговечность и безопасность использования зимних колес, ошипованных в кустарных условиях:

Какие шипы лучше выбрать

Основная задача шипов — обеспечить надежное сцепление с дорогой. Максимальная нагрузка ложится на этот элемент зимней покрышки в момент разгона и торможения авто. При движении транспортного средства по трассе или в городе с равномерной скоростью, нагрузка уменьшается, и вновь возрастает при совершении манёвров.

Различные условия эксплуатации авто по-своему сказываются на износ шипов и резины в целом, поэтому, подобрав шипы под свой стиль вождения, можно существенно увеличить срок эксплуатации колес.

Шипы различаются по форме, объему, весу, составу. Каждому параметру соответствует определенное поведение шипа в дорожных условиях.

Корпус шипов может быть изготовлен из:

1. мягких сплавов (например, алюминий);
2. твердых металлов (железо);
3. нематаллических элементов (пластик).

Различные виды шипов для шин

Поскольку шипы испытывают серьезную нагрузку, удерживая на себе вес автомобиля, следует использовать наиболее прочные изделия. Мягкие сплавы металлов или других веществ при агрессивном стиле вождения, скорее всего, потеряют изначальную форму, и уже не будут выполнять свое прямое предназначение.

Немаловажное значение имеет и форма рабочей поверхности шипа. Наиболее распространенными являются следующие типы:

• овальные или круглые;
• квадратные или прямоугольные;
• многоранные.

Несложно представить, что чем больше острых выступающих краев шипа будет врезаться в дорожное полотно, тем лучше будет обеспечено сцепление.

Таким образом, предпочтение стоит отдавать многогранными или остроугольным шипам. Единственный их минус — это возрастание цены, в зависимости от количества граней.

Последнее, на чем стоит заострить внимание при выборе шипа — это его крепление в резину. Оно также имеет различные варианты, в зависимости от которых варьируется степень усадки и прочность получившейся конструкции

Наиболее предпочтительными будут двух- или многофланцевые шипы, основание которых имеет 2 и более расширения, за счет чего и обеспечивается надежность фиксации.

Чем больше фланцевых пазов у шипа, тем надежнее от сидит в покрышке

Существуют и другие параметры, которые определяют длительность срока и качество эксплуатации ошипованной резины, однако они менее значительны вышеприведенных параметров.

Какие шины выбрать для ошиповки

Приняв решение произвести самостоятельную ошиповку, следует серьезно подойти к вопросу выбора покрышек.

Наиболее подходящей станет резина, уже подготовленная заводом к самостоятельной ошиповке, т.е. на ней уже будут иметься технологические отверстия под установку шипа.

Покрышка под ошиповку с отверстиями для шипов

Можно приобрести резину, не подготовленную к шипованию кустарным способом

Здесь основное внимание следует обратить на состав резиновой смеси. По общему правилу нешипованные зимние шины имеют очень мягкую консистенцию, с целью наилучшего сцепления с зимним покрытием

Однако самостоятельно установленный шип в такой покрышке долго держаться не будет, ввиду отсутствия надежного крепления.

Не рекомендовано применять к ошиповке всесезонную резину, ввиду отсутствия надлежащих сцепных качеств при отрицательных температурах. Но, несмотря на этого, состав всесезоной резины имеет более твердую структуру, поэтому шип в ней будет закреплен более прочно, нежели во фрикционной зимней покрышке.

Желательно использовать новую резину, но при ограниченном количестве финансов подойдет и ранее использованная продукция. При этом срок ее ранней эксплуатации не должен превышать 3 года, а остаток протектора — не менее 4 мм.

Это интересно: Что такое присадки в бензин, плюсы и минусы, и для чего нужны

Шипы для зимней резины

На сегодняшний день существует пять разновидностей шипов для резины, которые имеют разную форму.

бриллиантовые шипы

Главным достоинством таких шипов является наличие у них множества кромок, благодаря которым обеспечивается хорошее сцепление с обледенелыми участками дороги. Однако бриллиантовые шипы являются недолговечными и после износа превращаются в овальные металлические шарики.

четырехгранные шипы

Такие шипы отличаются наличием острых кромок, обеспечивающих хорошее проникновение в поверхность льда, благодаря чему транспортное средство хорошо держит дорогу на льду. Еще один положительный момент четырехгранного шипа — его посадочное место. В отличие от овальных и круглых шипов, место посадки у них существенно надежнее, а их расположение более правильно продумано.

круглые шипы

Наиболее популярные дополнительные элементы для зимней резины. Все бюджетные шины укомплектовываются именно такими шипами.

овальные шипы

По сути, овальные шипы являются следующей ступенью эволюции круглых шипов. Их основной плюс — увеличенная площадь контакта с поверхностью дороги, по сравнению с другими шипами. Они отличаются меньшим уровнем шума, а их поперечное расположение дает отличное сцепление со льдом. Такими шипами обычно укомплектовываются покрышки высокого и среднего ценовых диапазонов. Бывает такое, что резина обладает комбинированным сочетанием шипов, к примеру, круглые и овальные. В таком случае цена резины немного возрастает.

ремонтные шипы

Данный вид шипов по своему строению фактически идентичен обычным заводским. Однако отличия у них есть. Ремонтный шип толще штатного. Это специально делается, чтобы шип не вылетел из расшатанного и разбитого гнезда. Корпус выполняется из полимеров или металла.

Сердечник из металла немного утоплен в корпусе и находится немного ниже, нежели у заводского стандартного шипа. Это сделано, чтобы шип крепко сидел в покрышке и не выпирал. Так делают с учетом износа резины. Ошиповка автомобильных шин ремонтными шипами обеспечивает прочное их укоренение в резине. Большинство шипов остается на своем месте до конца эксплуатации.

Как сделать с помощью подручного инструмента?

Шиповка шин своими руками может быть выполнена различными вариантами:

1. Ручной способ является длительным и сложным. Его суть заключается в использовании особого ключа и обычной отвёртки, также потребуется молоток. Единственным преимуществом является отсутствие необходимости в специальном инструменте, который потребуется покупать или брать в аренду. Зато придётся изрядно потрудиться руками.
2. Полуавтоматический вариант реализуется за счёт использования шуруповёрта и насадки. Суть такого метода заключается в проталкивании шуруповёртом шипа внутрь резины. Здесь работа будет выполняться быстрее. Недостаток этого способа заключается в необходимости контролировать положение каждого элемента.
3. Автоматический метод является самым удобным и быстрым, но он может быть реализован только при наличии специального оборудования — пистолета пневматического типа. Зато каждый шип будет надёжно и правильно зафиксирован, следовательно, конечный результат будет гораздо качественнее. Оборудование стоит немало, придётся искать возможность оформления аренды на компрессор, пневматические магистрали и сам пистолет.

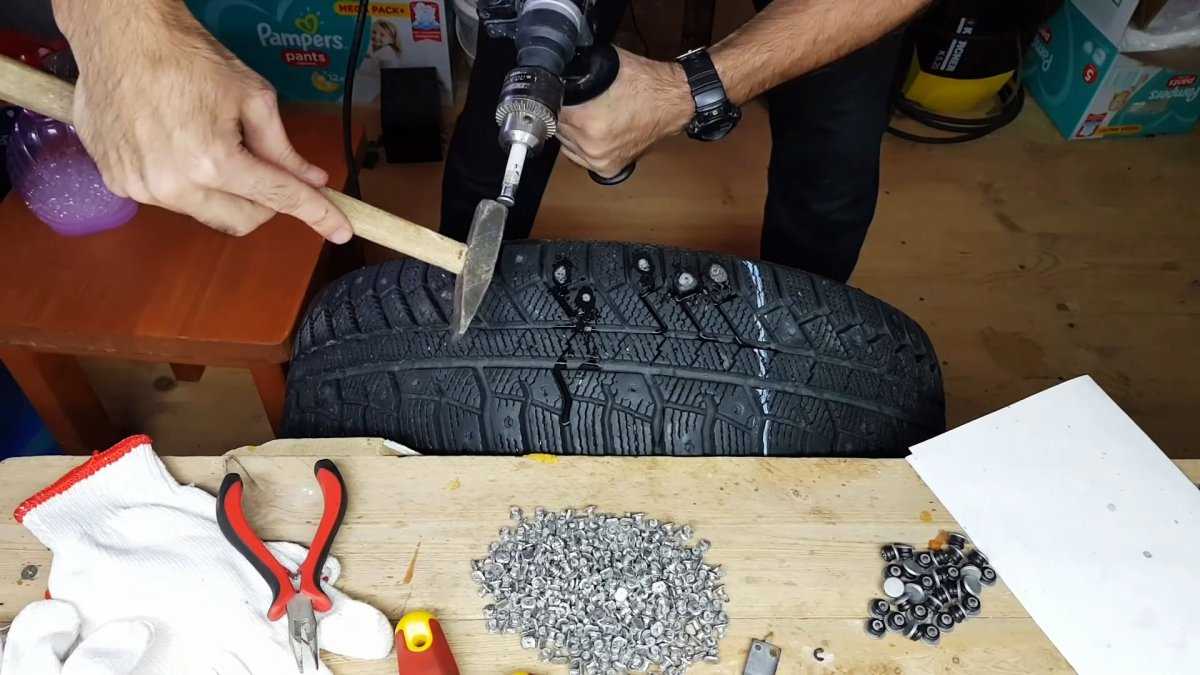

Если по стечению обстоятельств вам приходится использовать ручной способ, то наверняка наше практическое руководство придётся кстати:

1. Вымытая покрышка с очищенными отверстиями надевается на торец доски.
2. Оправка удерживается в левой руке.
3. Каждый шип смачивается в мыльной воде. Использовать другие средства запрещается. Например, машинное масло будет разрушать резину вокруг шипа, и он в скором времени выпадет. При большом количестве масла можно и вовсе получить сквозное отверстие.
4. Правой рукой сдвигаем стержень вверх, а шип помещаем в нижнюю область трубки.
5. Оправка устанавливается шипом на отверстие строго перпендикулярно относительно протектора.
6. Молотком ударяем по торцу и вбиваем элемент в протектор.

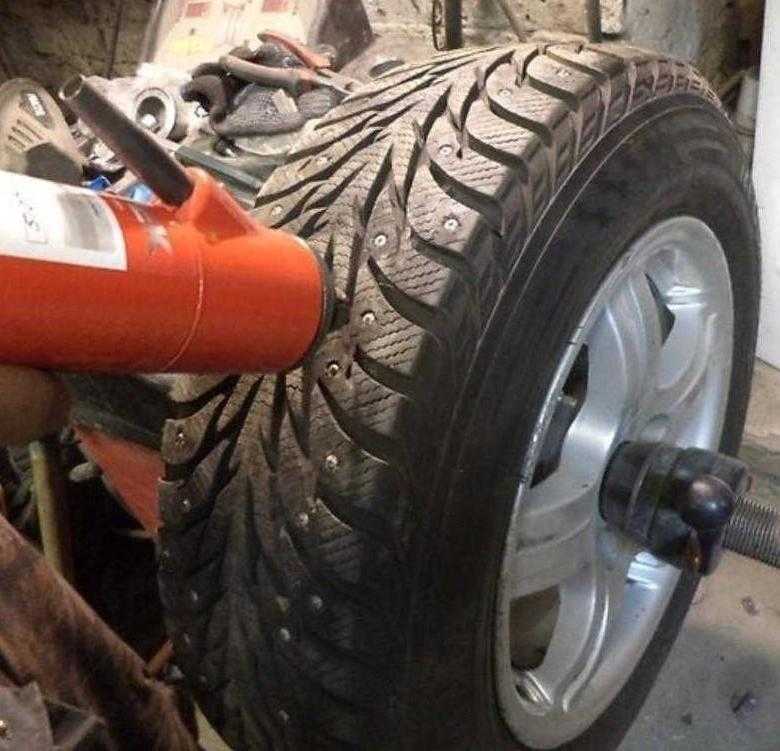

Если вам повезло и под рукой оказалось оборудование для автоматической ошиповки, то действовать нужно следующим образом:

При отсутствии в шинах отверстий их необходимо сделать. Для этого используются дрель и трубчатое сверло. Обязательно должна присутствовать фиксация глубины.
Шина должна быть хорошо зафиксирована.
Резину смачиваем мыльным раствором. В этом случае вхождение шипов в резину будет проходить легче.
В пневмопистолет закладывается нужное число шипов.
Пистолет ставится вертикально, в отверстии закрепляются лапки.
Пневмопистолет плотно прижимается к отверстию

Важно устанавливать его ровно, перекосы недопустимы.
Спускаем курок и проверяем правильность расположения шипа.
Когда работа завершена, резина оставляется до полного высыхания раствора.

Ошиповка шин

Нередко шипы на зимних шинах стираются или приходят в негодность спустя несколько сезонов регулярной езды. У нас вы можете установить специальные ремонтные шипы как взамен выпавших, так и заменить изношенные шипы, которые болтаются и вот-вот выпадут

Также обращаем ваше внимание на то, что болтающийся шип не выполняет свою функцию и лишь создает видимость

К вашему вниманию представляется новейшая услуга по ремонтной ошиповке шин. Изделие из прочнейшего материала, по прочности не успующие стали!

Какие шины можно и нужно шиповать

• Шина с завода предусматривает установку шипов — на протекторе есть отверстия для установки шипов;
• Глубина остаточного протектора шины — не менее 7 мм;
• Удовлетворительное состояние отверстий для шипов.

Ключевые преимущества

Патент

Ремонтные шипы, которые устанавливает компания Best-tyres имеют патент особой конструкции.

Технология

До момента полного износа резины заводские шипы не доживают. Если Вы хотите чтобы шины прослужили как можно дольше, не теряя своей функциональности, им требуется обязательная ошиповка. На период дошиповки остатка протектора должен быть на уровне не менее 7-7,5 мм.

Шипы устанавливаются перпендикулярно по отношению к протектору. Ни в коем случае корпус устанавливаемых шипов не должен возвышаться над протектором!

Наше оборудование позволяет установить ремонтные шипы по всем мировым стандартам, а сотрудники выполнять эту работу со всей любовью и ответственностью. Благодаря нашим стараниям и небольших затрат от Вас, шины прослужать на 20-30% дольше, с полной функциональностью.

Износостойкость

Как было сказано выше,износ шипов происходит намного быстрее износа протектора. По мере стирания протектора шин, стирается и шип, утопая в протекторе. В среднем обычные шипы имеют уровень износа 3-4 мм, в то время как сам протектор около 10 мм. Не трудно посчитать что остаётся 6-7 мм. высоты протектора (уже без шипов). Установка ремонтных шипов продлит срок службы Ваших шин и прилично сэкономит бюджет, избавляя от покупки новых зимных шин каждые 2-3 сезона.

Срок эксплуатации

Благодаря износостойкому полимеру, который не подвержен к коррозии и твердосплавной вставки, ремонтные шипы будут служить не хуже чем родные шипы.

Увеличенный пробег

Рассмотрим ситуацию на примере: После 20 000 км пробега у зимних шин начинают выпадать/стираться шипы. После 30 000 км шипов остается лишь 45%, что уже не безопасно ни для Вас, ни для окружающих в скользкую зимнюю погоду. И в этот момент требуется решить покупать новую резину или сделать дошиповку и проехать на этимх же шинах условно 30 000 — 40 000 км. К тому же второй вариант намного экономичнее. Посчитайте сами!

Цены на ошиповку

Стоимость	Информация
Ремонтный шип с установкой	25 руб.
Стандартный шип с установкой	15 руб.

В процессе эксплуатации отверстия под шипы постепенно разбиваются и их диаметр увеличивается. В результате заводские шипы постепенно расшатываются и вылетают. Ремонтные шипы имеют увеличенный диаметр и специальную пластиковую втулку, что позволяет надежно зафиксировать шип в протекторе шины. Ремонтные шипы все одинаковые, отличаются только глубиной в зависимости от степени износа протектора шины

В отличие от стандартных, ремонтные шипы выглядят так:

Для любителей оригинальных шипов: у нас есть оригинальные колеса в сборе с шипами!

Помимо дошиповки бывших в эксплуатации шин ремонтными шипами, мы также осуществляем ошиповку новых шин, предназначенных для ошиповки (есть отверстия для шипов). В этом случае ошиповка производится не ремонтыми шипами, а стандартными шипами противоскольжения, предназначенными для установки в стандартные отверстия новой шины.

Данную услугу можно получить только на нашем филиале Москва ЮАО по адресу Малая Тульская дом 25.

Обратите внимание, что дошиповка производится без гарантии. PS1: Если шипуемые колеса установлены на автомобиле, то потребуется снятие колес с автомобиля — оплачивается отдельно по прайсу. PS2: После дошиповки мы настоятельно рекомендуем произвести балансировку колес — оплачивается отдельно по прайсу

PS2: После дошиповки мы настоятельно рекомендуем произвести балансировку колес — оплачивается отдельно по прайсу

PS1: Если шипуемые колеса установлены на автомобиле, то потребуется снятие колес с автомобиля — оплачивается отдельно по прайсу. PS2: После дошиповки мы настоятельно рекомендуем произвести балансировку колес — оплачивается отдельно по прайсу.
