Как самостоятельно заменить наконечники рулевых тяг

Как проверить рулевые наконечники? Визуальный осмотр

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

• при езде слышна отдача на педали газа;
• тихий и частый стук при повороте руля в области колеса;
• постукивание на неровной дороге;
• руль слишком легко крутится;
• развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Как убрать

Для того чтобы отрегулировать рулевое управление, понадобится несколько простых инструментов, которые позволят настроить крепления.

Если люфтомер К 524 М показал нежелательный результат, следует попробовать осуществить настройку винтов усиления карданных шарниров. Эти элементы находятся на рулевом валу. Для этого мы находим регулировочный винт шарниров и устанавливаем допустимое значение. Затем проверка повторяется, и если свободный ход все еще превышен, значит причина в другом.

При завышенных показателях по люфтомеру также рекомендуется отрегулировать шарниры рулевых тяг. Но сделать это будет сложнее, поскольку вам понадобится подъёмник или помещение со смотровой ямой. Скорее всего, вы обнаружите что шарниры «раздолбаны», а значит их крепления нуждаются в подтяжке. Также можно подтянуть рулевые тяги.

Иногда состояние деталей не оставляет других вариантов, кроме как полностью разобрать рулевой механизм и заменить изношенные элементы. В этом случае лучше обратится к услугам профессиональной автомастерской, чтобы по неопытности не повредить систему.

Почему образуется люфт?

В большинстве случаев эта проблема связана с состоянием дорожного покрытия. Ведь каждую неровность на себя принимает не только подвеска, но и рулевой механизм. Так, при частой езде по ямам наблюдается люфт вала рулевой рейки. Многое зависит и от стиля вождения. Чтобы максимально сберечь рейку, нужно хорошо оттормаживаться перед ямами. Но и это не дает гарантию на то, что вскоре не появится люфт. Езда через лежачих полицейских, бетонные стыки и другие неровности просто гробят рейку. Нагрузка на редуктор возрастает в десятки раз. Спустя 10-15 лет на автомобиле появляются проблемы с рулевым управлением. Кстати, по достижении этого срока зарубежные автопроизводители рекомендуют менять рейку. Но проблема в том, что найти новую деталь на такой старый автомобиль очень трудно. А ремкомплекты не всегда спасают. Как устранить люфт в рулевой рейке? Один из верных способов – это так называемая подтяжка рулевого механизма. Конечно, ресурс редуктора от этого не увеличится. Однако на некоторое время вы можете забыть о постоянных дёрганьях руля и ездить с комфортом.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

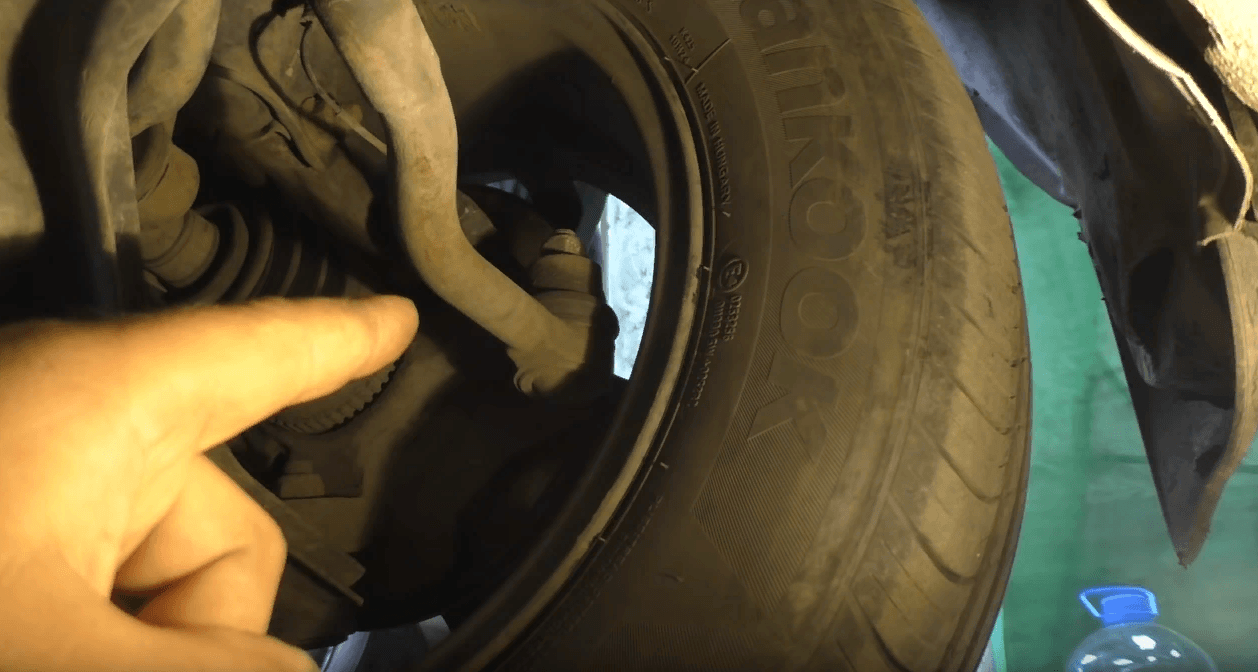

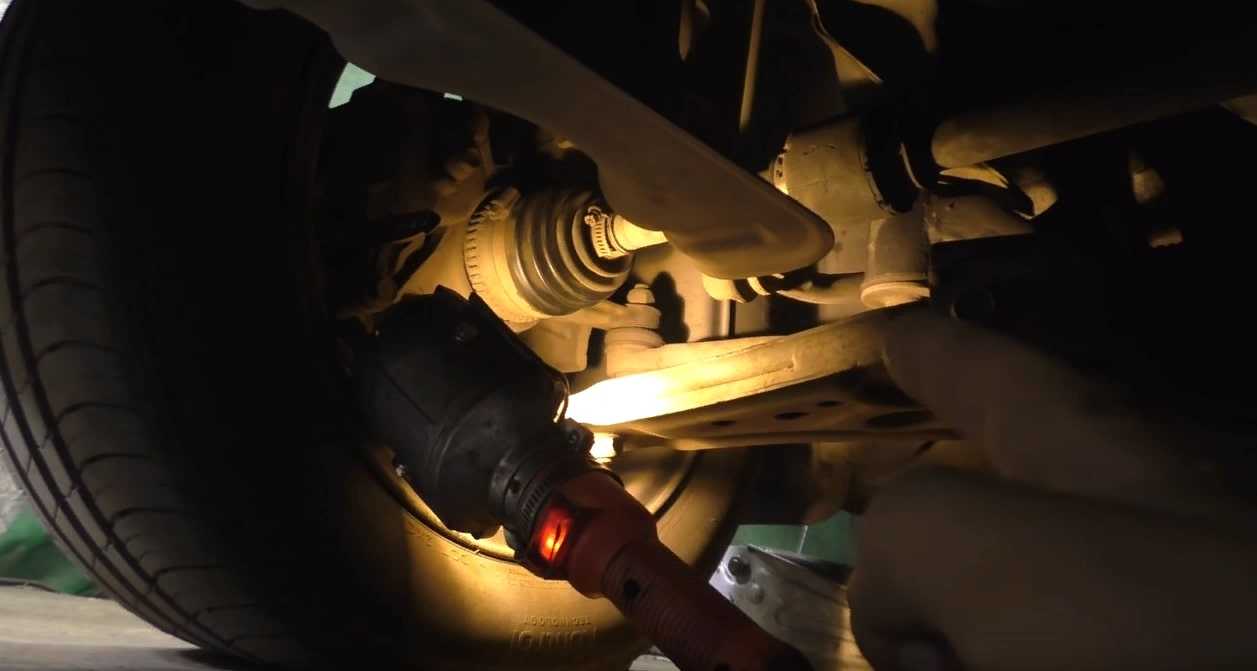

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

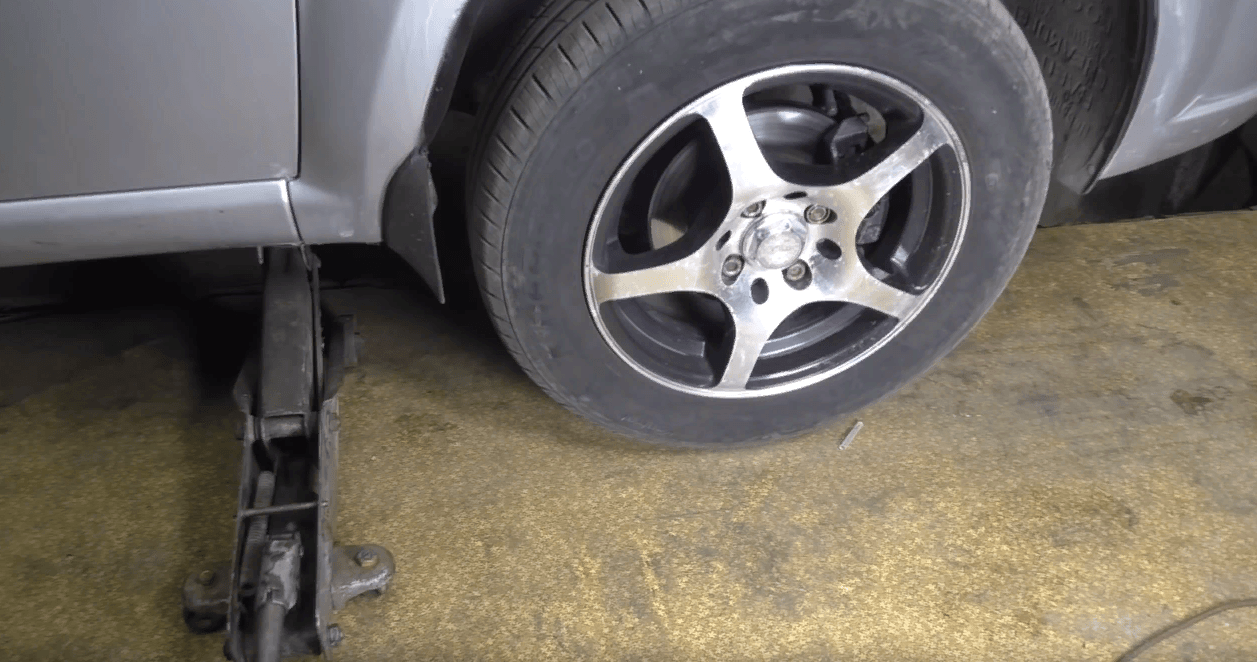

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

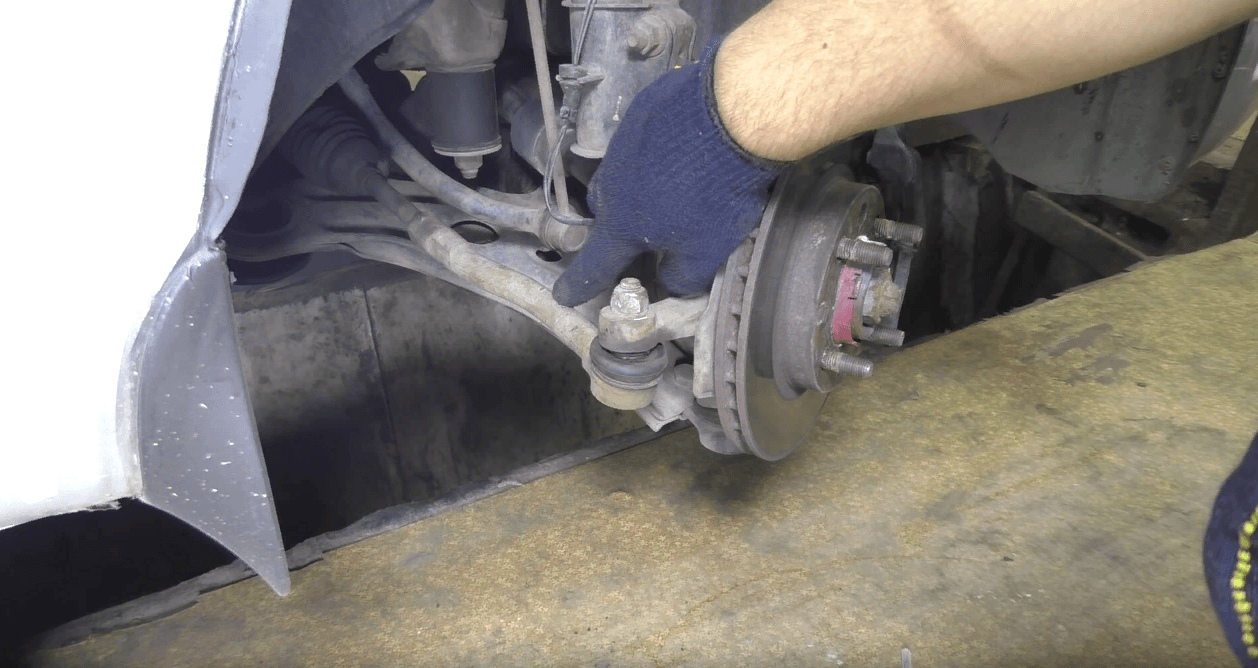

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

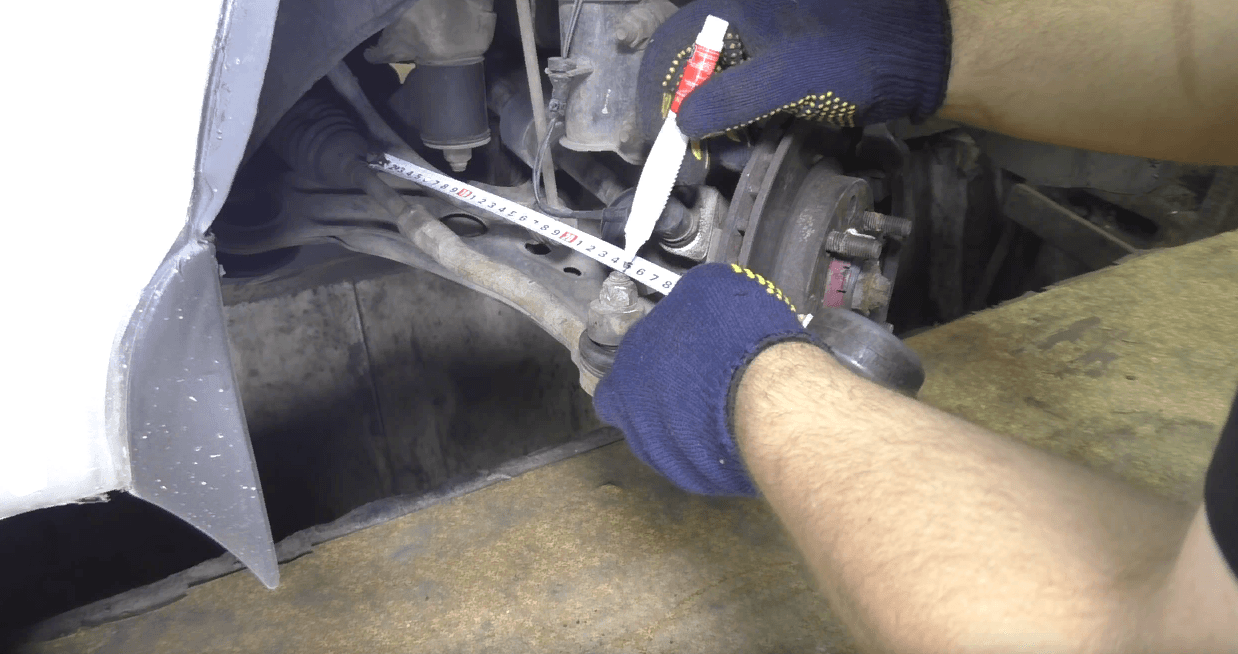

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

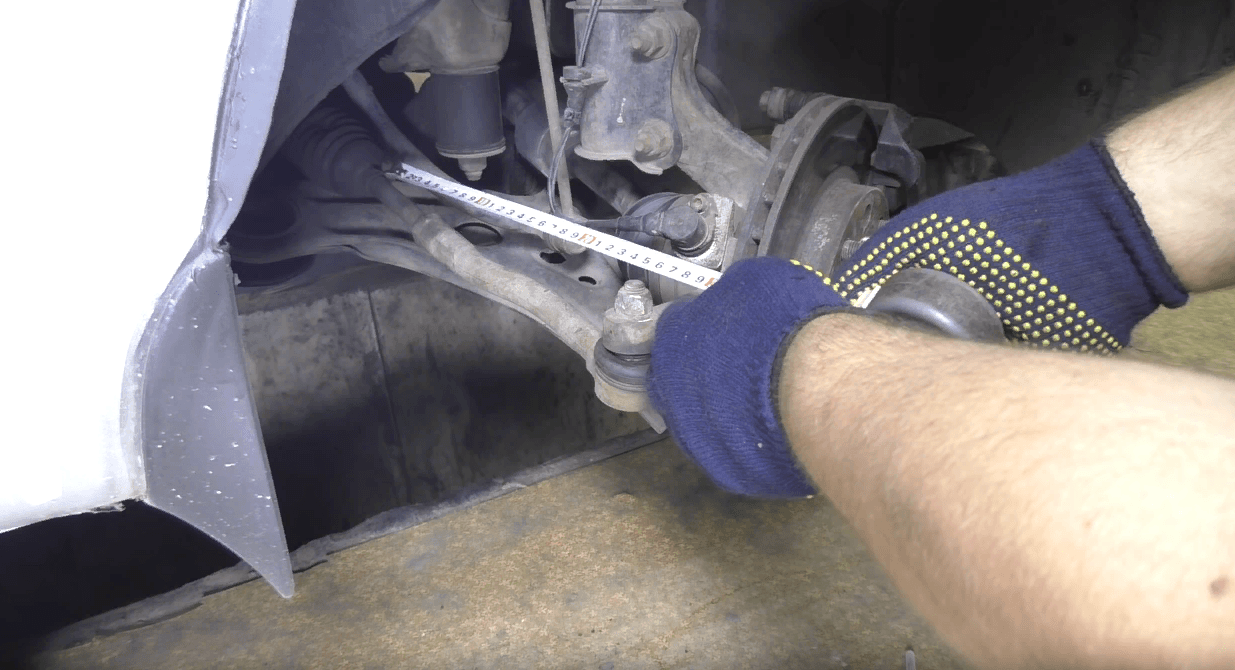

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

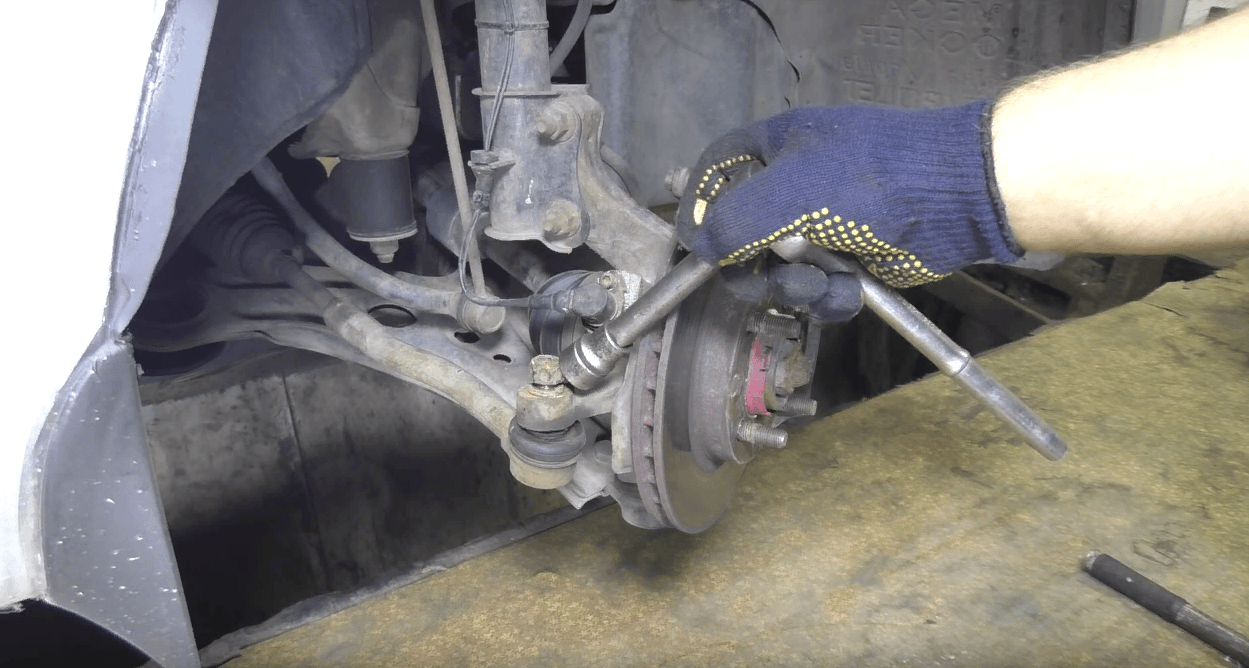

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Снятие старых наконечников

Чтобы произвести снятие наконечника рулевой тяги «Приоры», можно воспользоваться одним из способов:

1. Выполнить снятие с помощью съемника.
2. Извлечь шарнир монтировкой.
3. Выбить молотком.

Последние два способа очень опасны – можно повредить не только наконечник, но и саму стойку. И если вы планируете заменить только пыльники, то риск сбить резьбу на пальце очень высокий.

Поэтому лучше всего использовать для работ съемник. Выполните такие действия для снятия наконечника:

1. Ослабьте болт, которым произведена фиксация хомута.
2. Ослабьте гайку на регулировочном болте.
3. Извлеките шплинт из отверстия в пальце шарнира.
4. Ключом на «19» выкрутите гайку с пальца.
5. Установите съемник и, вращая его болт, полностью извлеките из отверстия в стойке палец наконечника.
6. Выкрутите наконечник с тяги, при этом обязательно считайте количество витков.

После проведения ремонта обязательно делать развал-схождение. Даже если вы проведете замер общей длины тяги до демонтажа, после вы вряд ли добьетесь такого же значения.

Если не получается выкрутить гайки на тяге, лучше всего снять ее полностью. Для этого выкручиваете болты крепления к рейке. При необходимости можно прогреть газовым баллончиком резьбовое соединение. Но это крайняя мера, обычно хватает предварительной обработки проникающей смазкой типа WD-40.

ЗАМЕНА ПЫЛЬНИКА РУЛЕВОГО НАКОНЕЧНИКА

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной, с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом

Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки. https://www.youtube.com/embed/FLa_v5rdhOE

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

На что влияет развал-схождение?

Три основные характеристики угла установки колес:

1. Развал – это угол наклона колес в перпендикулярной плоскости по отношению к дорожному полотну. Если верхняя часть колеса направлена наружу колесной арки, развал положительный, в обратном случае – отрицательный;
2. Схождение – угол установки колес одной оси относительно друг друга в параллельной к дорожному полотну плоскости. Если проложенные условно через плоскости вращения колес оси пересекаются перед носовой частью, схождение считается положительным, а если позади кормовой части, то отрицательным;
3. Угол продольного наклона (кастер) – это угол между осью поворота колеса и вертикалью, условно проложенной через центр ступицы. Если ось поворота находится ближе к кормовой части авто – кастер положительный, а если направлена к носовой части, то отрицательный.

При прямолинейном движении с постоянной скоростью автомобиль наиболее устойчив при нулевом кастере, схождении и развале. Но при повороте в таком случае из-за подвижности и эластичности элементов подвески колесо будет подламываться. Большая часть нагрузки будет перенесена на противоположную к повороту часть покрышки в пятне контакта с дорожным полотном, из-за чего уменьшается коэффициент сцепления. Поэтому на современных авто колеса устанавливают с небольшим отрицательным развалом.

На автомобилях с задними ведущими колесами в процессе разгона на переднюю ось действует сила, пытающаяся вывернуть колеса наружу относительно оси прямолинейного движения. Поэтому с завода конструкторами рассчитывается небольшой положительный угол схождения колес передней оси.

На переднеприводных автомобилях углы установки ведущей оси имеют небольшое отрицательное схождение, поскольку на покрышки воздействует сила тяга, совпадающая с направлением движения.

Кастер необходим для динамической стабилизации автомобиля и самоцентрирования поворачиваемой оси. Чем положительней кастер, тем больше на колеса воздействует возвратная сила, стремящаяся вернуть поворотную ось в исходное положение. Также позитивный кастер влияет на динамический развал, обеспечивая большее сцепление колес с дорожным полотном при вывороте руля, увеличивает управляемость при движении накатом и при входе в поворот на торможении.

Важность правильного давления в шинах

Шины накачиваются с определенным давлением для того, чтобы автомобиль мог плавно ехать по дорогам, удерживался его вес. При неправильно выставленном давлении увеличивается топливный расход, раньше времени изнашиваются шины, машина хуже управляется и тормозит.

Утверждение, что на любом легковом автомобиле нужно накачивать давление в шинах 2 Атм, неверно, для каждой машины заводом-изготовителем устанавливаются свои параметры, обычно они указываются на центральной кузовной стойке авто со стороны водителя, также информация может быть отмечена на лючке бензобака изнутри.

При замере манометром важно учитывать, что в тепле давление в шинах повышается, поэтому накачивать колеса нужно в соответствии с сезоном и температурой, при которой автомобиль эксплуатируется. И замеры необходимо производить хотя бы раз в три месяца, а перед каждой поездкой следует осматривать состояние покрышек

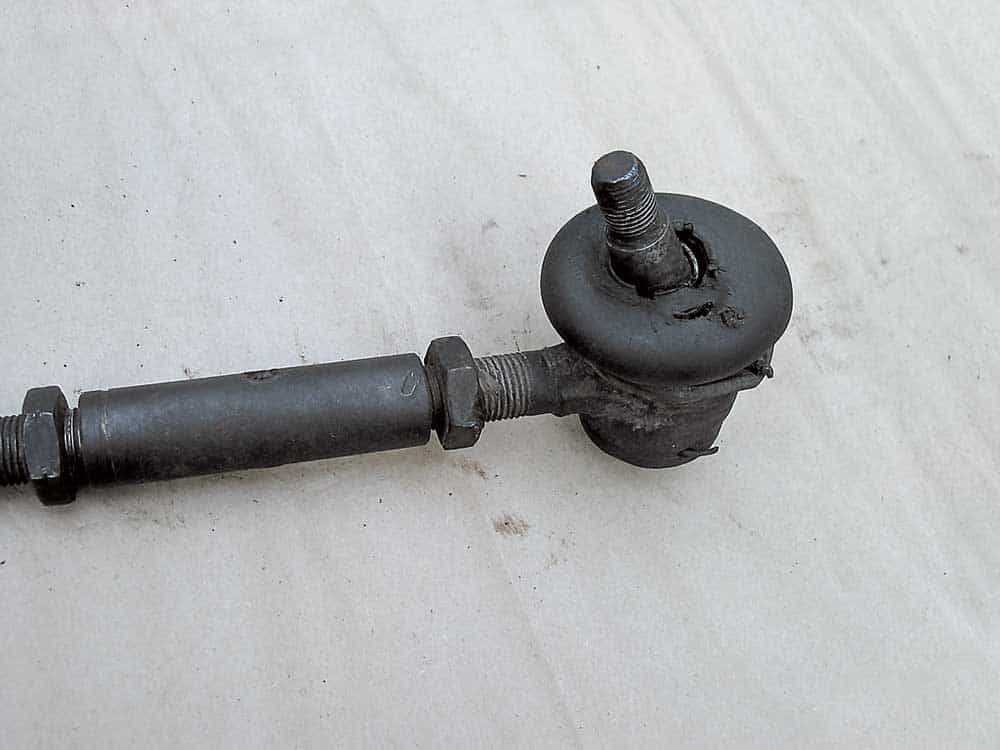

Что ломается в наконечнике рулевой тяги чаще всего

Устройство этого элемента автомобиля довольно простое. Основой является корпус шарового шарнира. Что же ломается в наконечнике рулевой тяги? Обычно возникают следующие дефекты:

• износ платиновой втулки или сферической поверхности пальца;
• разрыв резинового пыльника;
• снижение упругости пружины.

Поломка пальца шарнира случается реже всего и только в очень запущенных случаях. Такая неисправность наиболее опасна, поскольку колесо выворачивается, а автомобиль становится неуправляемым.

Износ шарнира происходит постепенно. Обычно он изготавливается из тефлона, который становится тоньше со временем, в результате этого создается люфт пальца в корпусе.

Причины преждевременного износа

Даже при осторожной манере езды по хорошему дорожному покрытию отдельные элементы рулевой все равно приходится периодически менять. Но иногда потребность в замене возникает раньше времени

Причины преждевременной поломки:

• экстремальная езда – быстрое движение и совершение маневров на неровном дорожном покрытии, резкое вращение руля. В этом случае на рулевой наконечник оказывается значительная нагрузка;
• передвижение по дорогам с плохим покрытием;
• переезд препятствий, совмещенный с поворотом;
• поворот руля, когда автомобиль неподвижен. В этом случае нагрузка на составляющие рулевой системы увеличивается до 1 т;
• постоянные температурные перепады;
• воздействие агрессивной химии.

Иногда вкладыш повреждается по причине неквалифицированной замены запчасти в сервисном центре.

Критерии оценки износа

Как правило, продавцы на рынке либо в шиномонтажной мастерской предлагают б/у колеса (обычно продаются парами) и заявляют степень потертости в процентах – от 10 до 30%! Смысл прост – заманить несведущего покупателя внешним видом товара, отвлекая внимание от других, не менее важных нюансов. Зачастую продавцы сами не слишком разбираются в глубине вопроса и неверно определяют пригодность резины к дальнейшей эксплуатации

Проверить износ автомобильных шин можно по трем главным критериям:

1. Минимально допустимая высота протектора в наиболее потертом месте.
2. Равномерность истирания всей рабочей поверхности ската.
3. Возраст резины.

Для оценки состояния шин, эксплуатирующихся на автомобиле, тоже используйте совокупность перечисленных критериев. Ориентироваться по минимальной высоте протектора нельзя – встречаются и другие критические дефекты, ведущие к замене скатов, выглядящих вполне работоспособными.

Замена

Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.

Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.

Демонтажные работы

Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.

Для работы вам потребуется набор материалов и инструментов. В него входят:

• Новые рулевые концевики высокого качества;
• Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
• Набор ключей;
• Пассатижи;
• Щетка с металлическим ворсом;
• Съемник (при отсутствии съемника замените его ломиком небольшого размера).

Сборка узла

Все необходимое готово, потому можно смело приступать к работе.

1. Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
2. Открутите крепежные болты с колеса и снимите его.
3. С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
4. При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.
5. Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
6. Открутите крепежную гайку.
7. Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
8. С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
9. Узел, который подлежит замене, следует аккуратно выкрутить.
10. Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
11. Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
12. Вставьте на место старого узла, зафиксируйте с тягой.
13. Верните на свое законное место палец шарнира — в поворотный кулак.
14. Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
15. Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
16. Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.

Если делать все грамотно и последовательно, на замену рулевых концевиков у вас уйдет около часа. Опытные мастера справляются даже за 30-40 минут. Но в любом случае спешить не стоит.

Почему изнашиваются рулевые наконечники?

К основным причинам неисправностей и износа рулевых тяг относятся:

• Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
• Износ шарниров и их несвоевременная замена.
• Разрушение пыльника рулевой тяги из-за пыли, грязи.

В основном неисправности рулевых тяг возникают из-за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30-40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега – периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

• Сторонние шумы, стуки подвески.
• Люфт рулевого колеса.
• Тугое вращение руля.

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Совет

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Как исправить кривое рулевое колесо

Когда вы фиксируете кривое рулевое колесо, вы должны работать на 3 углах – кастер (Caster), развал (Сumber), и схождение (Toe).

Кастер – означает наклон вперед или назад верхней части рулевой оси. Он регулирует направление рулевого управления. Согласно измерению, наклон назад считается положительным (+), а наклон вперед-отрицательным (-).

Развал – угол наклона колес от вертикали и на прямую влияет на износ шин. Угол становится положительным (+), когда верхняя часть колеса наклоняется наружу. Он будет отрицательным (-), когда верхняя часть наклоняется внутрь.

Схождение – относится к степени угла поворота передних или задних колес относительно прямого положения. Угол схождения положителен (+) когда колеса повернуты внутрь и отрицательно (-) когда они повернуты наружу.

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

бренд — не всегда известный бренд выпускает хорошие запчасти для вашего автомобиля, знаменитые фабрики также представлены на российском рынке в огромном количестве подделок;
цена — не может хорошая запчасть стоит в три раза дешевле оригинальной, важно отказаться от приобретения очень дешевых тяг и наконечников, так как это попросту небезопасно для вас;
внешний вид — осмотрите детали и убедитесь в том, что произведены они на хорошем промышленном оборудовании, обычно это можно увидеть по разным критериям, включая качество подготовки металла;
упаковка — большинство качественных автомобильных запчастей упакованы в запаянную пленку, а также в картонную коробку, отсутствие упаковки говорит о подделке или браке продукции;
поставщик — не покупайте комплектующие для вашего авто в непроверенных местах, это может быть очень опасно для вашего транспортного средства и стать причиной его явных проблем.

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Как определить причину ухода автомобиля в сторону

Разбираемся в проблемах движения автомобиля/ Фото: dan-mark.by

Развал-схождение. Чтобы выявить сбой регулировки колес, едем по ровной дороге накатом в режиме нейтраль. Если с колесами все нормально, машина будет идти прямым курсом. Применим уровень для выявления наклона – если развал потерял точность, угол наклона будет отличаться.

Колеса. Измеряем давление во всех колесах и исследуем шины – есть ли вмятины на дисках, шишки, насколько изношен протектор. Приподняв машину спереди, повращать колеса и убедиться, что нет восьмерок или биения.

Ступицы и тормоза. Вывесить колеса и обследовать их, вращая руками при нейтральной передаче. Одно из колес вращается хуже, чем второе, либо нажимаем на тормоз и колесо продолжает вращаться – тормоза неисправны. Шатаем колесо в вертикальном или горизонтальном направлении и слышен шум и ощущается люфт – диагностируем разбитый ступичный подшипник.

Проверка рулевого управления/ Фото: autodna.ru

Рулевое управление. Поднять переднюю часть машины, качать колеса вправо-влево. В это время кто-то должен удерживать руль. При выявлении люфта пошатывать последовательно наконечники, тяги и шаровые для выявления поломки.

Подвеска и ходовая. Амортизаторы и пружины проверить, выясняя, насколько одинаково они работают. Это делают, прикладывая к стойкам свой вес. Не должно быть звуков, долгих колебаний кузова после окончания воздействия. Проверить люфты и скрип в сайлентблоках и шаровых, подвеску на пробой.

Тормоза. Проверяем уровень тормозной жидкости. Вывешенные колеса крутить, выжав педаль тормоза. Колеса снять и провести осмотр дисков и колодок – равномерно ли изношены, проверить, насколько подвижны цилиндры и направляющие суппортов.

Приводы. Провести осмотр ШРУСов – не повреждены ли пыльники, полуоси проверить на люфты. Вывесить колеса ведущей оси и, заведя машину, руль крутить вправо-влево и прослушивать исходящие звуки.

Дифференциал. Редко бывает причиной увода машины с курса. Вывесить ось и крутить по очереди колеса с равными усилиями. Если дифференциал в исправном состоянии, то при вращении колеса в одну сторону второе будет поворачиваться в противоположную.

Как поменять рулевой наконечник?

Заменить наконечник рулевой тяги на автомобиле можно самостоятельно, воспользовавшись руководством по обслуживанию вашей машины или рекомендациями ниже. Предварительно потребуется подготовить инструмент, новый наконечник.

Необходимые инструменты

Для того чтобы снять и заменить рулевую тягу потребуются следующие инструменты:

• Ключ‐баллоник для снятия болтов креплений колес.
• Домкрат для подъема части автомобиля.
• Ключи на 17 и 19 для откручивания механизма тяги
• Плоскогубцы универсальные при отворачивании болтов, извлечении шплинта.
• Съемник либо молоток для извлечения болта наконечника.
• Динамометрический ключ для обеспечения точного усилия при установке новой детали.

Как снять рулевой наконечник?

Снятие детали выполняется в несколько этапов:

1. С помощью ключа‐баллоника ослабляются болты колеса машины.
2. Домкратом автомобиль частично приподнимается, болты выворачиваются полностью и колесо снимается.
3. Если замена и обслуживание системы рулевого механизма и подвески в целом выполнялась давно, то место установки наконечника можно смазать средством WD–40.
4. Руль выворачивается до упора в сторону.
5. Механизм тяги откручивается и извлекается вместе с наконечником.
6. Из гайки пальца извлекается шплинт, откручивается фиксирующая гайка.
7. За счет воздействия на поворотную тягу съемником или молотком извлекается болт наконечника.
8. Сам шарнир выворачивается из старой тяги по часовой стрелке.

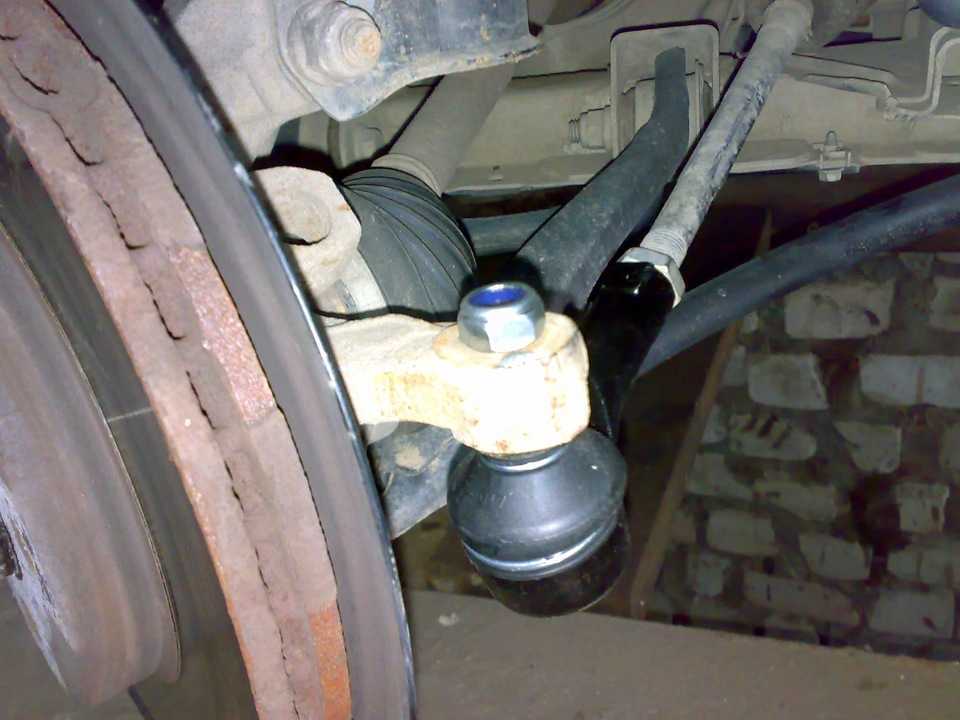

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля. Точно рассчитать прикладываемые усилия поможет динамометрический ключ. После этого устанавливается шплинт, и остальные работы проводятся аналогично снятию, но в обратном порядке.

Замена рулевых наконечников своими руками, инструкция

Для проведения операции вам необходимо:

• купить новые наконечники (не забудьте, что для левой и правой стороны они разные, и что менять нужно с обеих сторон сразу, а не только с той, где обнаружен износ);

• специальный съемник, но если его нет, то можно обойтись молотком и монтажкой;

• ключи на 19”, 13” и динамометрический;

• плоскогубцы;

• проникающая смазка.

Инструкция, как сделать замену рулевых наконечников самостоятельно

1) Поставить автомобиль на домкрат и открутить колесо.

2) Очистить от пыли и грязи место соединения рулевого наконечника с поворотным кулаком (можно использовать металлическую щетку) и обработать его проникающей смазкой для облегчения процесса откручивания (вместо проникающей смазки можно использовать тормозную жидкость).

3) При помощи плоскогубцев снять шплинт фиксации резьбового соединения наконечника и открутить гайку.

4) При помощи специального съемника или монтажки с молотком выпрессовать полусферический палец из кулака.

5) Открутить болт крепления наконечника к тяге и выкрутить палец.

Подсказка: При выкручивании наконечника постарайтесь подсчитать количество оборотов, чтобы при установке новой детали соблюсти такое же расстояние. Это позволит вам избежать процедуры развала схождения колес.

Подсказка: Выкручивать палец нужно по часовой стрелке.

1) Вкрутить новый наконечник вместо старого и прикрепить к рулевой тяге, вставить полусферический палец в кулак, затянуть гайкой и зафиксировать ее положение при помощи шплинта.

2) Установить колесо на место и опустить авто с домкрата провести процедуру замены рулевого наконечника с другой стороны.

3) После ремонта рекомендуется заехать на СТО для проверки, нужно ли делать развал схождения колес. Только так вы сможете избежать возникновения вероятных проблем с управлением.

Если процедура замены рулевых наконечников своими руками вам показалась слишком сложной, вы не доверяете своей компетентности в этом вопросе или просто нет времени ее произвести, доверьте это дело профессионалам. Сделайте это безотлагательно, так как безопасность превыше всего.
